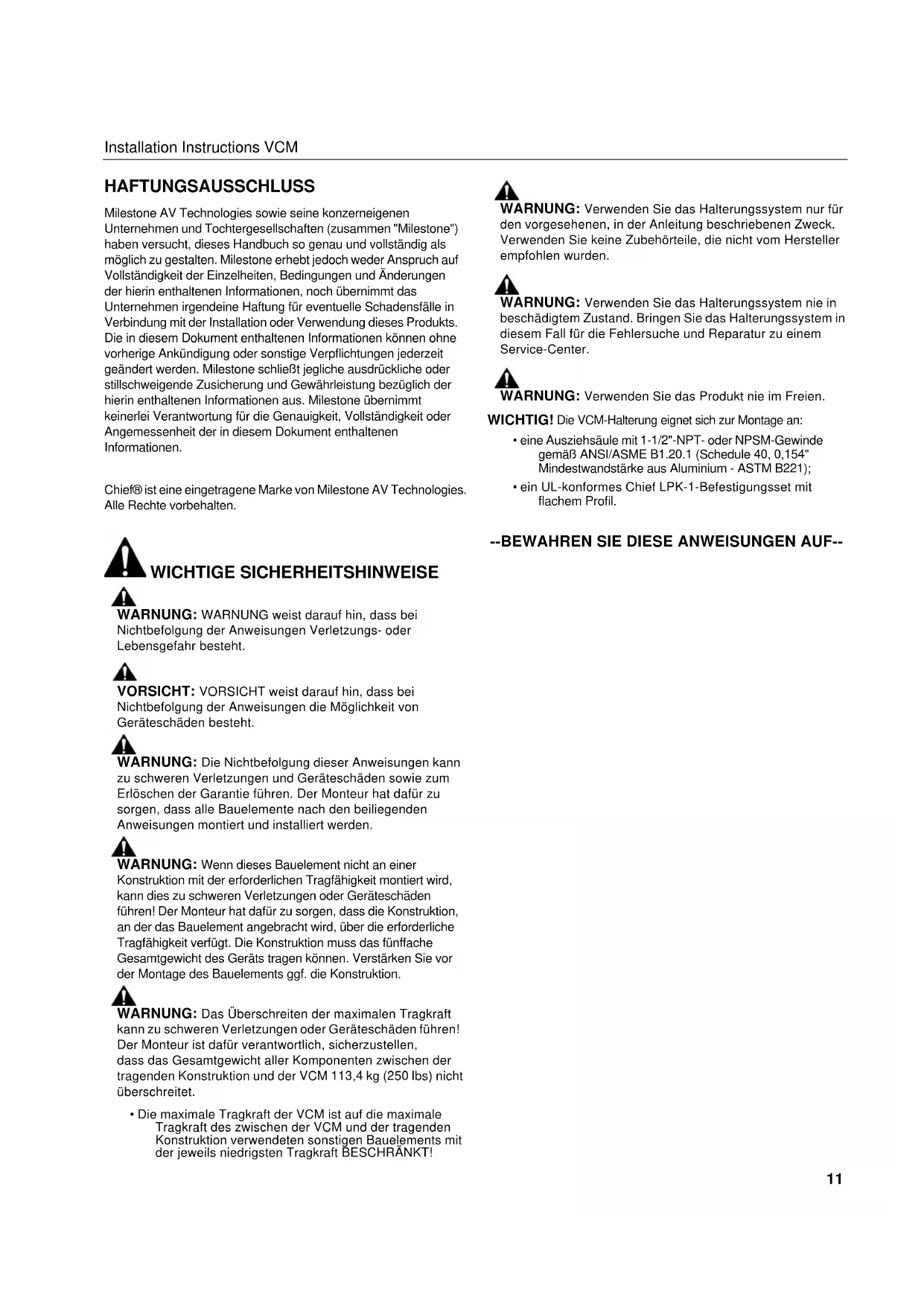

HAFTUNGSAUSSCHLUSS Milestone AV Technologies sowie seine konzerneigenen Unternehmen und Tochtergesellschaften (zusammen "Milestone") haben versucht, dieses Handbuch so genau und vollständig als möglich zu gestalten. Milestone erhebt jedoch weder Anspruch auf Vollständigkeit der Einzelheiten, Bedingungen und Änderungen der hierin enthaltenen Informationen, noch übernimmt das Unternehmen irgendeine Haftung für eventuelle Schadensfälle in Verbindung mit der Installation oder Verwendung dieses Produkts. Die in diesem Dokument enthaltenen Informationen können ohne vorherige Ankündigung oder sonstige Verpflichtungen jederzeit geändert werden. Milestone schließt jegliche ausdrückliche oder stillschweigende Zusicherung und Gewährleistung bezüglich der hierin enthaltenen Informationen aus. Milestone übernimmt keinerlei Verantwortung für die Genauigkeit, Vollständigkeit oder Angemessenheit der in diesem Dokument enthaltenen Informationen. Chief® ist eine eingetragene Marke von Milestone AV Technologies. Alle Rechte vorbehalten. WICHTIGE SICHERHEITSHINWEISE WARNUNG: WARNUNG weist darauf hin, dass bei Nichtbefolgung der Anweisungen Verletzungs- oder Lebensgefahr besteht. VORSICHT: VORSICHT weist darauf hin, dass bei Nichtbefolgung der Anweisungen die Möglichkeit von Geräteschäden besteht. WARNUNG: Die Nichtbefolgung dieser Anweisungen kann zu schweren Verletzungen und Geräteschäden sowie zum Erlöschen der Garantie führen. Der Monteur hat dafür zu sorgen, dass alle Bauelemente nach den beiliegenden Anweisungen montiert und installiert werden. WARNUNG: Wenn dieses Bauelement nicht an einer Konstruktion mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschäden führen! Der Monteur hat dafür zu sorgen, dass die Konstruktion, an der das Bauelement angebracht wird, über die erforderliche Tragfähigkeit verfügt. Die Konstruktion muss das fünffache Gesamtgewicht des Geräts tragen können. Verstärken Sie vor der Montage des Bauelements ggf. die Konstruktion. WARNUNG: Das Überschreiten der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich, sicherzustellen, dass das Gesamtgewicht aller Komponenten zwischen der tragenden Konstruktion und der VCM 113,4 kg (250 lbs) nicht überschreitet.

• Die maximale Tragkraft der VCM ist auf die maximale Tragkraft des zwischen der VCM und der tragenden Konstruktion verwendeten sonstigen Bauelements mit der jeweils niedrigsten Tragkraft BESCHRÄNKT! WARNUNG: Verwenden Sie das Halterungssystem nur für den vorgesehenen, in der Anleitung beschriebenen Zweck. Verwenden Sie keine Zubehörteile, die nicht vom Hersteller empfohlen wurden. WARNUNG: Verwenden Sie das Halterungssystem nie in beschädigtem Zustand. Bringen Sie das Halterungssystem in diesem Fall für die Fehlersuche und Reparatur zu einem Service-Center. WARNUNG: Verwenden Sie das Produkt nie im Freien. WICHTIG! Die VCM-Halterung eignet sich zur Montage an:

• eine Ausziehsäule mit 1-1/2"-NPT- oder NPSM-Gewinde gemäß ANSI/ASME B1.20.1 (Schedule 40, 0,154" Mindestwandstärke aus Aluminium - ASTM B221);

• ein UL-konformes Chief LPK-1-Befestigungsset mit flachem Profil. --BEWAHREN SIE DIESE ANWEISUNGEN AUF--VCM Installation Instructions

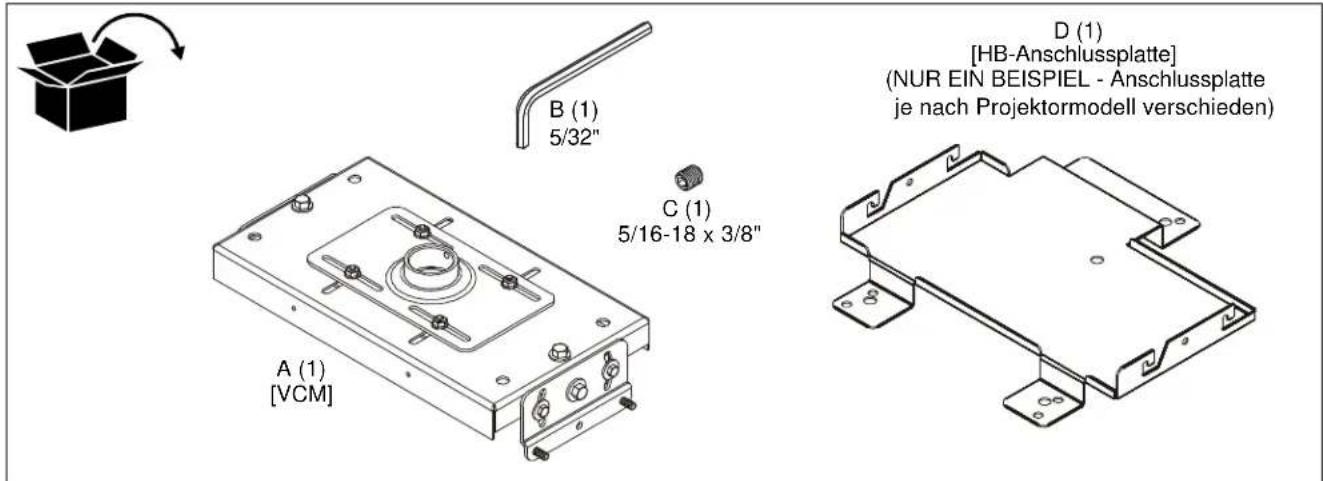

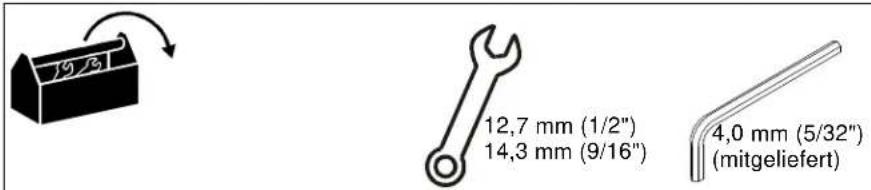

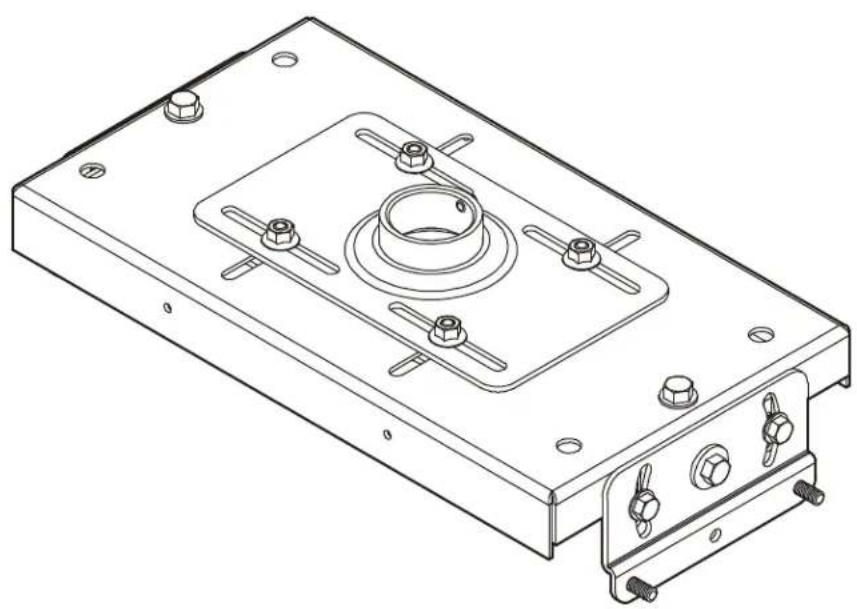

TEILE 12,7 mm (1/2") 4,0 mm (5/32") (mitgeliefert) 14,3 mm (9/16") B (1) 5/32" C (1) 5/16-18 x 3/8" A (1) [VCM] D (1) [HB-Anschlussplatte] (NUR EIN BEISPIEL - Anschlussplatte je nach Projektormodell verschieden) MONTAGE Die VCM-Halterung eignet sich zur Montage an:

• eine Ausziehsäule mit 1-1/2"-NPT- oder NPSM-Gewinde gemäß ANSI/ASME B1.20.1 (Schedule 40, 0,154" Mindestwandstärke aus Aluminium - ASTM B221) oder

• ein UL-konformes Chief LPK-1-Befestigungsset mit flachem Profil. HINWEIS: Fahren Sie je nach Bedarf bei Abschnitt Montage einer VCM-Halterung an eine NPT-Ausziehsäule oder Montage einer VCM-Halterung an ein LPK-1-Befestigungsset fort. Montage einer VCM-Halterung an eine NPT-Ausziehsäule WICHTIG! Diese Montageanleitungen gehen davon aus, dass ein Rohr mit 1-1/2"-NPT- oder NPSM-Gewinde (Schedule 40, 0,154" Mindestwandstärke aus Aluminium - ASTM B221) (nicht mitgeliefert) ordnungsgemäß montiert und fixiert worden ist.

1. Schrauben Sie die VCM-Halterung (A) fest an das vorhandene

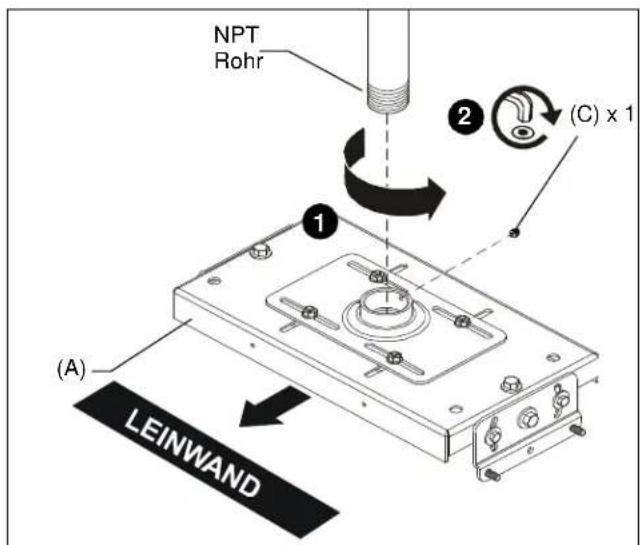

1-1/2"-NPT-Rohr, wobei mindestens vier Gewindegänge eingeschraubt werden müssen. (Siehe Abb. 1) HINWEIS: Stellen Sie sicher, dass die lange Kante der VCM-Halterung parallel zur Leinwand verläuft. (Siehe Abb. 1)

2. Schrauben Sie die 5/16-18 x 3/8"-Feststellschraube (C) in

den Gewindekragen der VCM-Halterung, um Bewegungen der VCM zu verhindern. (Siehe Abb. 1) Abb. 1

3. Fahren Sie beim Abschnitt Montage des Projektors fort.

Montage einer VCM-Halterung an ein LPK-1- Befestigungsset

1. Installieren Sie die VCM-Halterung (A) an einem LPK-1-

Befestigungsset mit flachem Profil (nicht mitgeliefert) und halten Sie sich dabei an die dem LPK-1-Befestigungsset beiliegende Montageanleitung.

MONTAGE DES PROJEKTORS

WICHTIG! Das VCM-Modell erfordert Anschlussplatten der Chief-Serie "HB". (Siehe Abb. Teile

Montieren der Anschlussplatte

FÜHREN UND SCHWERE VERLETZUNGEN ODER

GERÄTESCHÄDEN VERURSACHEN! Verwenden Sie KEINE Ersatz-Befestigungsmaterialien. Verwenden Sie nur die vom Hersteller mitgelieferten Befestigungsmaterialien.

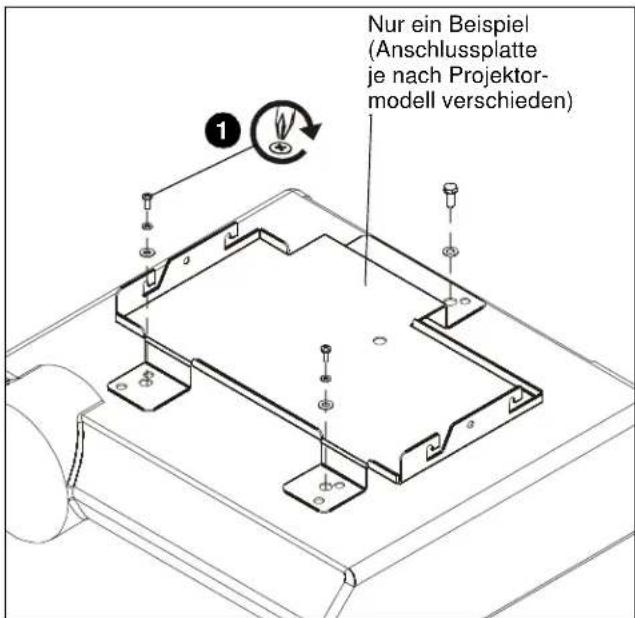

1. Befestigen Sie die Anschlussplatte mithilfe der der

Anschlussplatte beiliegenden Montageanleitung und Befestigungsmaterialien an der VCM. (Siehe Abb. 2) Abb. 2 Montage des Projektors mit der daran befestigten Anschlussplatte

1. Richten Sie den Projektor mit der daran befestigten

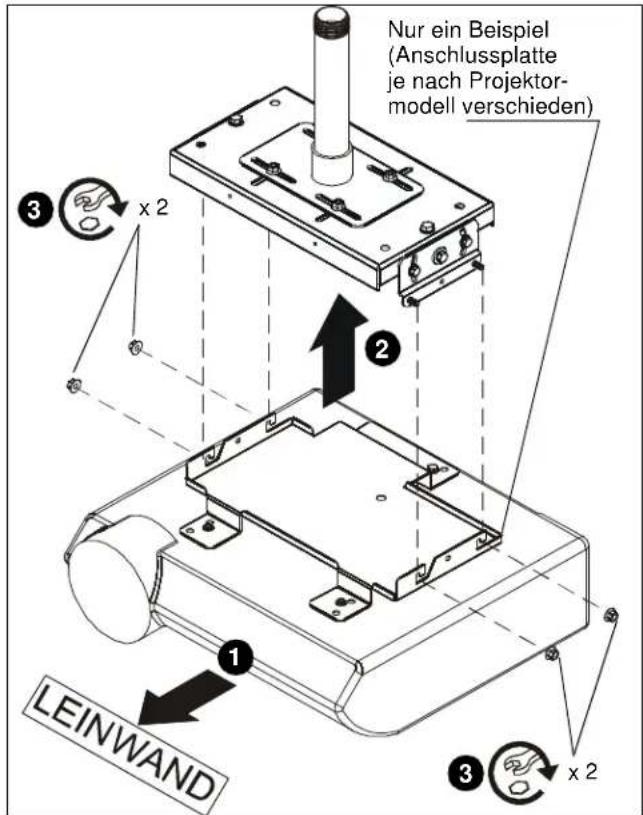

Anschlussplatte so aus, dass er sich im rechten Winkel zur Leinwand befindet. (Siehe Abb. 3)

2. Heben Sie den Projektor und befestigen Sie ihn an den

vier Stiften, die außen aus dem VCM-Gehäuse ragen. (Siehe Abb. 3) WARNUNG:

EINE UNSACHGEMÄSSE MONTAGE KANN

ZUM HERUNTERFALLEN DES PROJEKTORS FÜHREN UND

SCHWERE VERLETZUNGEN ODER GERÄTESCHÄDEN

VERURSACHEN! Stellen Sie sicher, dass das VCM-Gehäuse fest in den Einschubschlitzen der HB-Anschlussplatte sitzt!

3. Ziehen Sie die vier 5/16"-Flanschmuttern fest. (Siehe Abb. 3)

Abb. 3 Einstellungen

WARNUNG: BEFESTIGUNGSMATERIALIEN DÜRFEN

NUR SO WEIT GELOCKERT WERDEN, DASS

NOTWENDIGE BEWEGUNGEN ERMÖGLICHT WERDEN. Ein zu starkes Lockern oder Entfernen von Befestigungsmaterialien kann zu schweren Verletzungen und Geräteschäden führen!

Nur ein Beispiel (Anschlussplatte je nach Projektor- modell verschieden)

x 2 Nur ein Beispiel (Anschlussplatte je nach Projektor- modell verschieden)VCM Installation Instructions

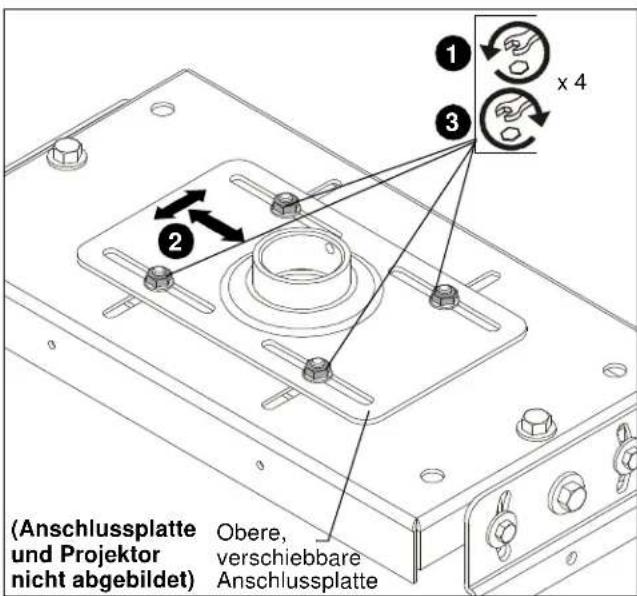

Horizontale Einstellungen (Siehe Abb. 4)

1. Lockern Sie die vier Muttern, die die obere, verschiebbare

Anschlussplatte auf der VCM-Halterung fixieren, entfernen Sie sie jedoch NICHT.

2. Nun können Sie die VCM-Halterung in jede Richtung bis zu

38 mm (1-1/2") verschieben.

3. Ziehen Sie die (in Schritt 1) gelockerten Muttern auf der

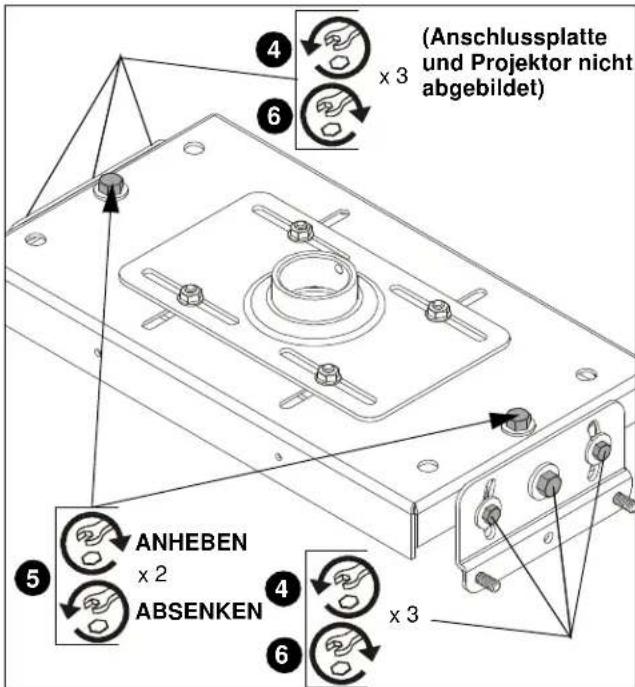

oberen, verschiebbaren Anschlussplatte fest. Abb. 4 Querneigungswinkel (horizontale Neigung) (Siehe Abb. 5)

4. Lockern Sie die drei Schrauben, die sich jeweils an den

beiden Enden der VCM-Halterung befinden.

5. Drehen Sie die Einstellschrauben (je eine an den beiden

Enden der Oberseite der VCM-Halterung) je nach Bedarf.

• Drehen Sie zum Anheben IM UHRZEIGERSINN.

• Drehen Sie zum Absenken GEGEN DEN UHRZEIGERSINN.

6. Ziehen Sie die drei Schrauben, die sich jeweils an den

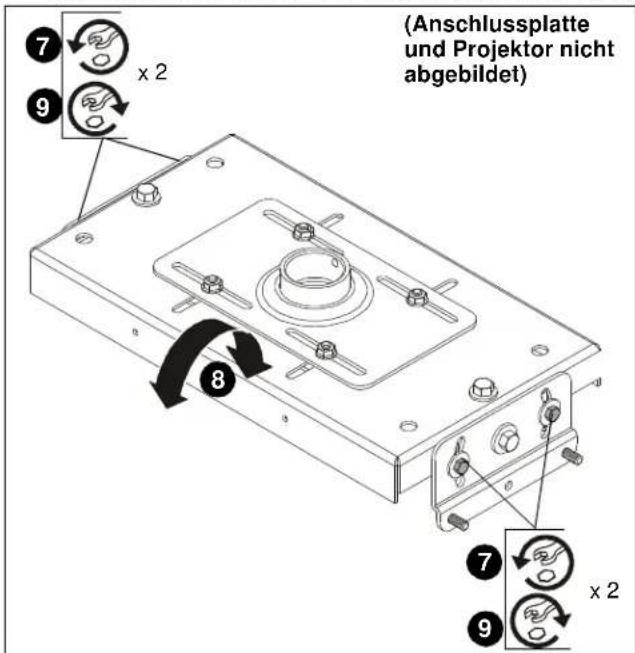

beiden Enden der VCM-Halterung befinden, fest an. Abb. 5 Drehung um die Querachse (vertikale Anhebung) (Siehe Abb. 6)

7. Lockern Sie die beiden äußeren Schrauben, die sich jeweils

an den beiden Enden der VCM-Halterung befinden.

8. Neigen Sie den Projektor in die gewünschte Richtung.

9. Ziehen Sie die beiden äußeren Schrauben, die sich jeweils

an den beiden Enden der VCM-Halterung befinden, fest an. Abb. 6

x 4 Obere, Anschlussplatte (Anschlussplatte und Projektor nicht abgebildet) verschiebbare x 3

x 2 ANHEBEN ABSENKEN (Anschlussplatte und Projektor nicht abgebildet) x 2

(Anschlussplatte und Projektor nicht abgebildet)Installation Instructions VCM
