iCLPFM3B02 - Fäste för platt skärm Chief - Gratis bruksanvisning och manual

Produkttyp	Väggfäste för platt skärm
Märke	Chief
Modell	iCLPFM3B02
Färg	Svart
Material	Stål
Maximal bärkapacitet	56,7 kg (125 lb)
VESA-kompatibilitet	200 x 200 mm till 600 x 400 mm (monteringshål upp till 8 skruvar)
Lutning	Inbyggd med stödben (åtkomstposition och sedan låsning)
Rotation	Nej
Justering	Ja, vid markering av styrhålen
Kabelhantering	Ja, med integrerade band
Låsanordning	Ja, för hänglås eller stöldskyddskabel (ingår inte)
Kompatibel väggtyp	Trästolpar (16" eller 24"), betong, betongblock, tegel
Väggmontering	Skruvad med medföljande förankringar
Maximal tjocklek på väggbeklädnad	15,9 mm (trä) / 16 mm (betong)
Antal nödvändiga stolpar	2 eller 3 beroende på modell (se manual)
Verktyg som krävs för installation	12,7 mm nyckel, borrmaskin, borr 5,5 mm (trä) eller 8 mm (betong), stjärnskruvmejsel
Underhåll	Rengör med en mjuk, torr trasa. Använd inte slipande rengöringsmedel.
Innehåll i lådan	Väggplatta (A), fästelement (B), skruvar, förankringar, brickor
Garanti	Kontakta tillverkaren (vanligtvis 5 år)

Vanliga frågor - iCLPFM3B02 Chief

Vad är den maximala vikten som Chief iCLPFM3B02-fästet klarar?

Den maximala vikten för skärmen är 56,7 kg (125 lb) för denna modell. Den totala vikten av tillbehör som fästs får inte överstiga denna gräns.

Vilka VESA-standarder är kompatibla?

Fästet är kompatibelt med monteringshålskonfigurationer från 200 x 200 mm till 600 x 400 mm. Det accepterar 4, 6 eller 8 skruvar beroende på storlek.

Kan jag installera detta fäste på en betongvägg?

Ja, fästet kan monteras på en vägg av betong, betongblock eller tegel. Använd medföljande förankringar och skruvar, borra hål på 5/16 tum (8 mm) och följ säkerhetsanvisningarna.

Hur installerar jag fästet på trästolpar?

Vik ut väggplattan (A), nivellera den, markera styrhålen på stolparna (avstånd 16" eller 24"), borra hål på 7/32 tum (5,5 mm), skruva sedan in skruvarna (C) med brickor (D) i stolparna med en 1/2 tum (12,7 mm) nyckel.

Hur fäster jag fästelementen på skärmen?

Lägg skärmen med framsidan nedåt på en skyddad yta. Välj skruvar med rätt diameter (4, 5, 6 eller 8 mm) och rätt längd. Använd distansbrickor (FP/FQ) om hålen är försänkta. Kontrollera att fästelementens krokar är vända uppåt, skruva sedan i kors.

Hur hänger jag upp skärmen på fästet?

Dra i handtagen på fästelementen för att placera dem i stödbenläge. Häng fästelementen på väggplattans övre skena. Stödbenet måste gå in i den nedre delen. Tryck sedan mot väggen för att låsa skärmen på plats.

Går det att luta skärmen?

Fästet tillåter inte justerbar lutning, men ett stödben gör att skärmen kan hållas i lutat läge vid kabelåtkomst. När den är låst sitter skärmen fast mot väggen.

Hur hanterar jag kablarna?

Fästet är utrustat med band som kan stoppas in i fästelementens skåror för att dölja kablarna. Gör kabelhanteringen innan du låser skärmen på plats.

Kan jag använda ett stöldskydd med detta fäste?

Ja, fästelementen har hål längst ner för att trä ett hänglås eller en stöldskyddskabel (ingår inte) för att säkra skärmen.

Vilka säkerhetsåtgärder bör jag vidta?

Se till att väggen kan bära fem gånger utrustningens totalvikt. Kontrollera att det inte finns elkablar eller ledningar bakom väggen innan du borrar. Överskrid inte viktkapaciteten på 56,7 kg.

BRUKSANVISNING iCLPFM3B02 Chief

WARNING: WARNING indikerar en risk för allvarlig skada eller dödstall om du inte följer anvisningarna.

FÖRSIKTIGHET: FÖRSIKTIGHET indikerar en risk för skada eller förstörelse av utrustningen om du inte följer anvisningarna.

WARNING: Om du inte läser, inte förstår ordentligt eller inte följer alla anvisningar kan det leda till allvarlig personskada, skada på utrustning eller upphävande av fabriksgaranti. Det är installatörens ansvar att se till att alla komponenter är hopsatta ordentligt och monteras enligt medlöjande

TÄRKEÄT VAROITUKSET JA HÄLYTYKSET

A

VARNING: Om den här komponenten monteras på ett för svagt underlag kan det leda till allvarliga personskador eller skador på utrustningen! Det är montörens ansvar att se till att det underlag på vilket komponenten monteras klarar att stötta upp fem gånger den totala vikten för all utrustning. Förstärk underlaget efter behov innan du installerar komponenten. Gipsskivan i väggen som fästet monteras på kan vara högst 1,6 cm tjock.

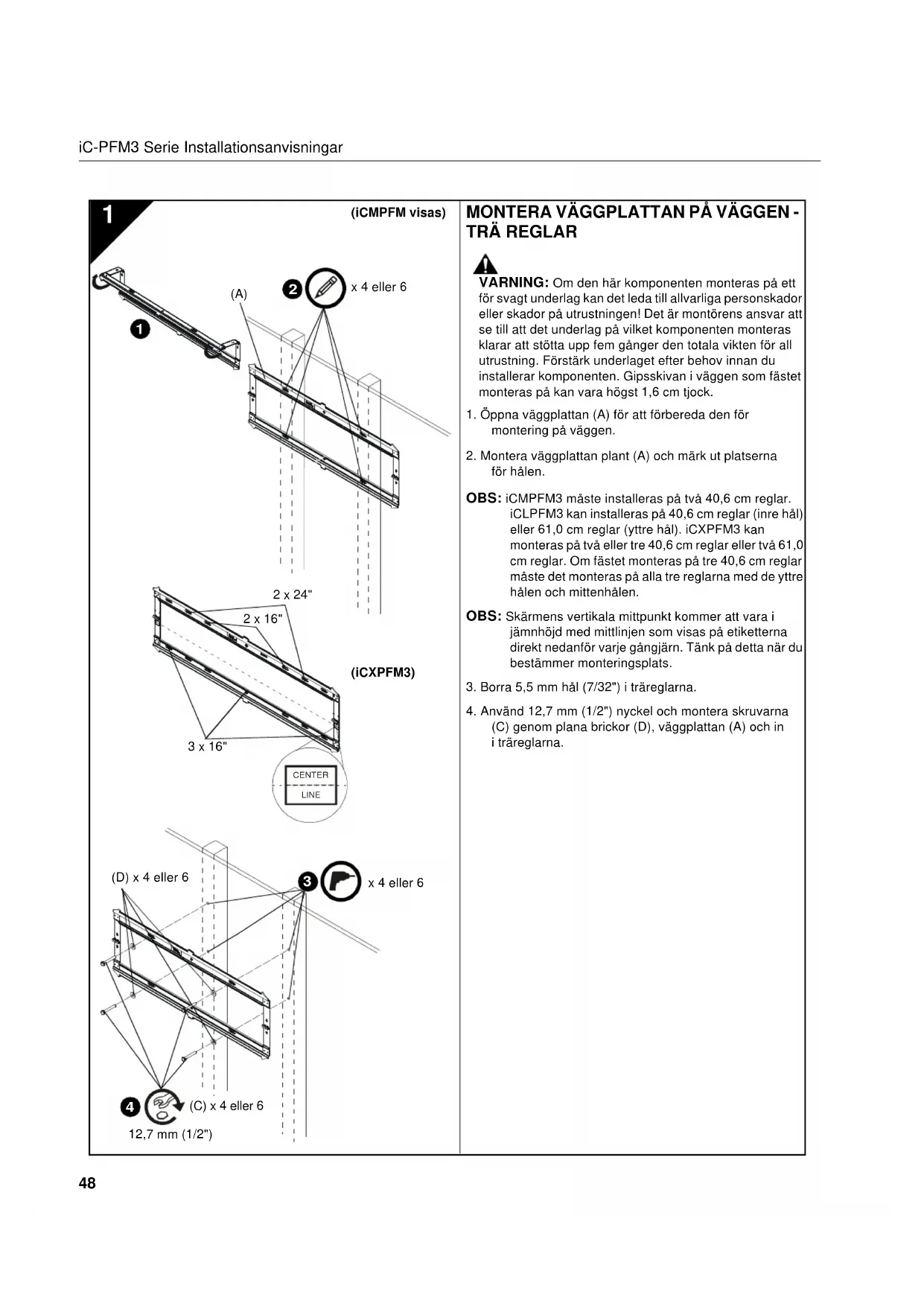

1. Öppna väggplattan (A) för att förbereda den för montering på väggen.

2. Montera väggplattan plant (A) och märk ut platserna för hålen.

OBS: iCMPFM3 måste installeras på två 40,6 cm reglar. iCLPFM3 kan installeras på 40,6 cm reglar (inre hål) eller 61,0 cm reglar (yttre hål). iCXPFM3 kan monteras på två eller tre 40,6 cm reglar eller två 61,0 cm reglar. Om fästet monteras på tre 40,6 cm reglar måste det monteras på alla tre reglarna med de yttre hålen och mittenhälen.

OBS: Skärmens vertikala mittpunkt kommer att vara i jämnhöjd med mittlinjen som visas på etiketterna direkt nedanför varje gångjärn. Tänk på detta när du bestämmer monteringsplats.

1. Borra 5,5 mm hål (7/32") i träreglarna.

2. Använd 12,7 mm (1/2") nyckel och montera skruvarna (C) genom plana brickor (D), väggplattan (A) och in i träreglarna.

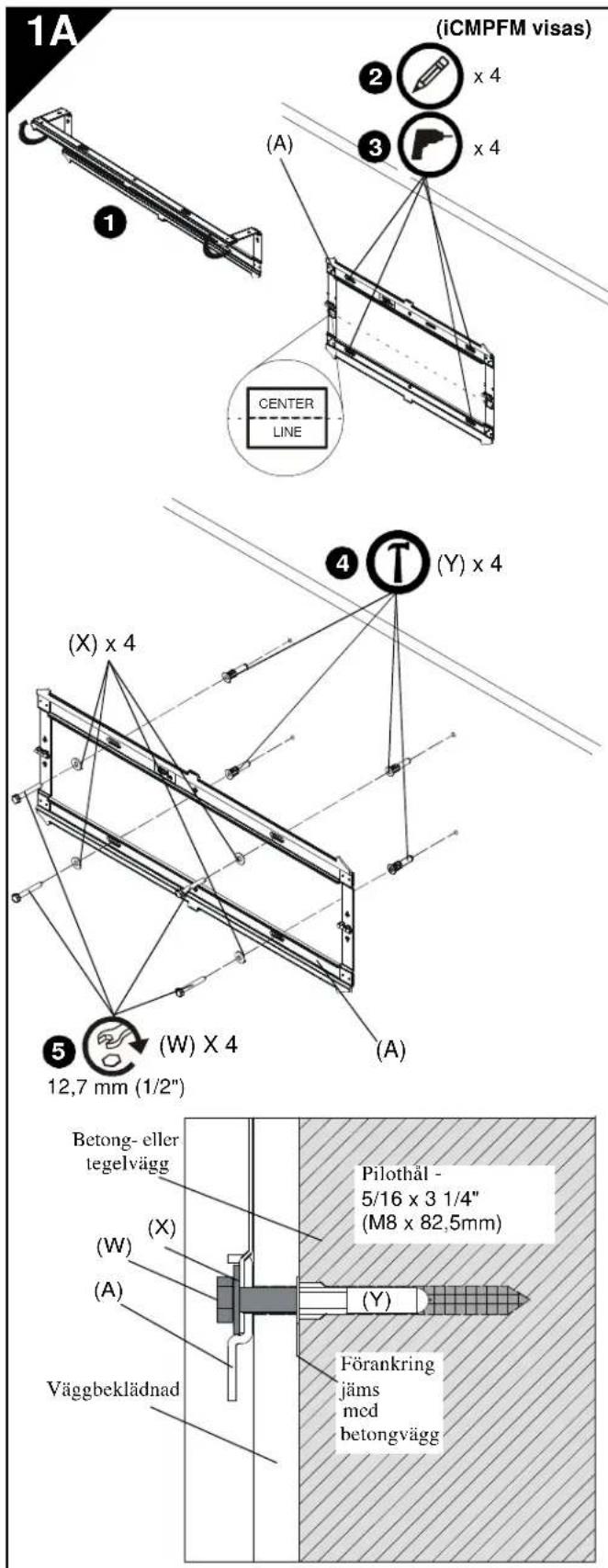

MONTERING AV VÄGGPLATTA PÅ VÄGG - BETONG, BETONGBLOCK ELLER TEGEL

VARNING: Om den här komponenten monteras på ett för svagt underlag kan det leda till allvarliga personskador eller skador på utrustningen! Det är montörens ansvar att se till att det underlag på vilket komponenten monteras klarar att stötta upp fem gånger den totala vikten för all utrustning. Förstärk underlaget efter behov innan du installerar komponenten. Gipsskivan i väggen som fästet monteras på kan vara högst 1,6 cm tjock.

VARNING: FARA FÖR ELEKTRISK STÖT! ATT SKÄRA ELLER BORRA I ELEKTRISKA SLADDAR ELLER KABLAR KAN LEDA TILL DÖD ELLER ALLVARLIG PERSONSKADA! SE ALLTID TILL att området bakom monteringsytan är fri från elektriska sladdar och kablar innan du borrar eller monterar fästen.

VARNING: EXPLOSION OCH BRANDFARA! ATT SKÄRA ELLER BORRA I GASLEDNINGAR KAN LEDA TILL DÖD ELLER ALLVARLIG PERSONSKADA! SE ALLTID TILL att området bakom monteringsytan är fri från rörsystem för gas, vatten, avfall eller annat innan du borrar eller monterar fästen.

1. Öppna väggplattan (A) för att förbereda den för montering på väggen.

2. Montera väggplattan plant (A) och märk ut platserna för hålen.

OBS: För iCLPFM3 kan antingen de fyra inre eller yttre hålen användas.

OBS: Vid montering av iCXPFM3, använd de yttre fyra hålen och de två mittenhålen på väggplattan.

OBS: Skärmens vertikala mittpunkt kommer att vara i jämnhöjd med mittlinjen som visas på etiketterna direkt nedanför varje gångjärn. Tänk på detta när du bestämmer monteringsplats.

1. Borra 8 mm hål (5/16") i markeringarna på väggen. Hålen måste vara åtminstone 82,50 mm (3 1/4) djupa.

2. Montera fyra betongförankringar (E) i borrhålen. Använd en hammare för att knacka in förankringarna i hålen.

VIKTIGT! : Förankringarna måste monteras genom väggbeklädnad tills de sitter jäms med betongväggen

1. Använd 12,7 mm (1/2") nyckel och montera skruvarna (C) genom plana brickor (D), väggplattan (A) och in i betongförankringarna (E).

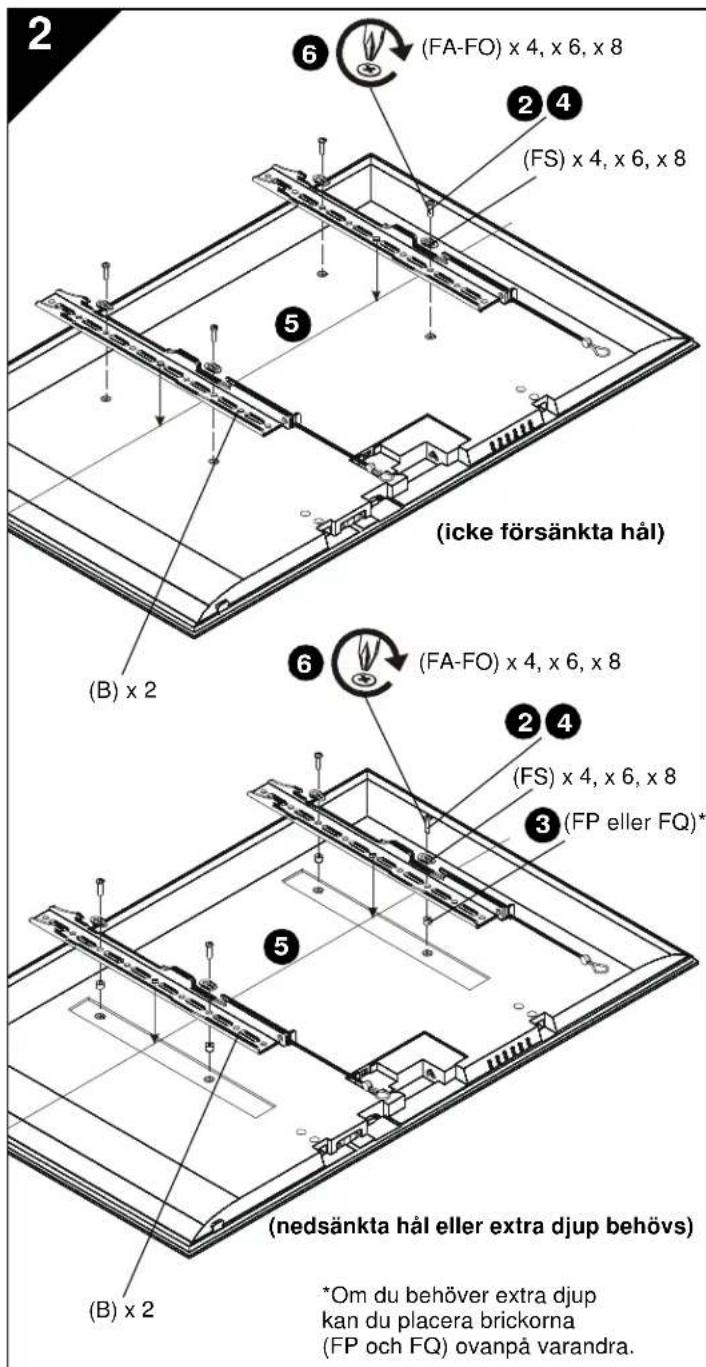

MONTERA FÄSTENA VID SKÄRMEN

WARNING: Den minsta storleken på hålmönstret är 100 mm x 100 mm för iCMPFM3 och 200 mm x 200 mm för iCLPFM3 och iCXPFM3.

1. Lägg skärmen med framsidan nedåt på en skyddande yta.

SE UPP: Om du använder skruvar med fel diameter kan skärmen skadas! Rätt skruvar kommer lätt att kunna gångas in i skärmens fästhål.

1. Välj skruvens diameter genom att undersöka utrustningen (FA-FO) (8 mm, 6 mm, 5 mm, eller 4 mm) och jämföra med fästhålen på skärmen.

2. Välj brickor:

- Om fästhålen inte är försänkta och båda fästena (B) kan ligga plant emot skärmen krävs inga distansbrickor.

- Om fästhålen är försänkta eller om det finns utstickande delar som hindrar fästena (B) från att ligga plant måste distansbrickorna (FP eller FQ) användas.

- Om du behöver extra djup bakom skärmen kan du placera brickorna (FP och FQ) ovanpå varandra.

SE UPP: Om du använder skruvar med fel längd kan skärmen skadas! Rätt skruvar kommer att gängas i på rätt sätt utan att gå emot botten på skärmens fästhål.

1. Välj skruvens längd:

- Använd handen och sätt i den KORTASTE skruven med den valda diametern (FA, FE, FI eller FL) genom fästet (B), universalbrickan (FS) och den valda distansbrickan (FP eller FQ, om dessa behövs) i fästhålet på skärmen. Skruven ska INTE skruvas in i hålet just nu.

- Rätt skruvlängd kräver att basen på skruvens huvud sticker ut ovanför den platta brickan lika långt eller längre än skruvens diameter. Välj en längre skruv om skruven är för kort. Välj den kortaste skruven som kommer att sticka ut tillräckligt långt.

1. Placera fästena (B) på skärmen och se till att:

- De övre hakarna är riktade mot övre delen av skärmen.

- Fästenas mittpunkt (B) är så nära mittpunkten på skärmens baksida som möjligt efter att de har monterats. Det diamantformade hålet anger fästets mittpunkt.

1. Använd en Phillips-skruvmejsel och montera försiktigt de valda skruvarna genom universalbrickor (FS), fästen (B) och distansbrickor (FP eller FQ, om sådana behövs), in i skärmen.

2. Dra åt alla skruvar. Kontrollera att alla fästhål på skärmen (4, 6 eller 8) används.

MONTERA SKÄRMEN VID VÄGGPLATTAN

VARNING: Om vikten överstigs kan det orsaka allvarlig personskada eller skada på utrustningen! Det är montörens ansvar att kontrollera att den kombinerade vikten för alla komponenterna som monterats inte överstiger 56,7 kg (125 lbs) för iCMPFM3 och iCLPFM3 eller 79,4 kg (175 lbs) för iCXPFM3. Användning av produkter som överstiger den angivna maxvikten kan leda till att fästet och dess tillbehör faller ner, vilket kan orsaka skada.

VARNING: Skärmar kan vara mycket tunga! Kontrollera att skärmen kan lyftas säkert och manövreras efter behov för att monteras på väggplattan. Om förebyggande åtgärder inte vidtagits kan detta leda till allvarliga personskador eller skador på utrustningen!

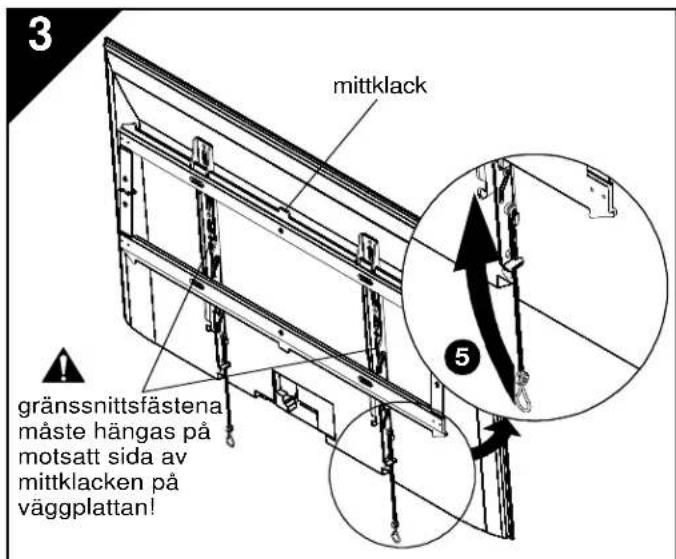

WARNING: Gränssnittsfästena måste hängas på motsatt sida av mittklacken på väggplattan!

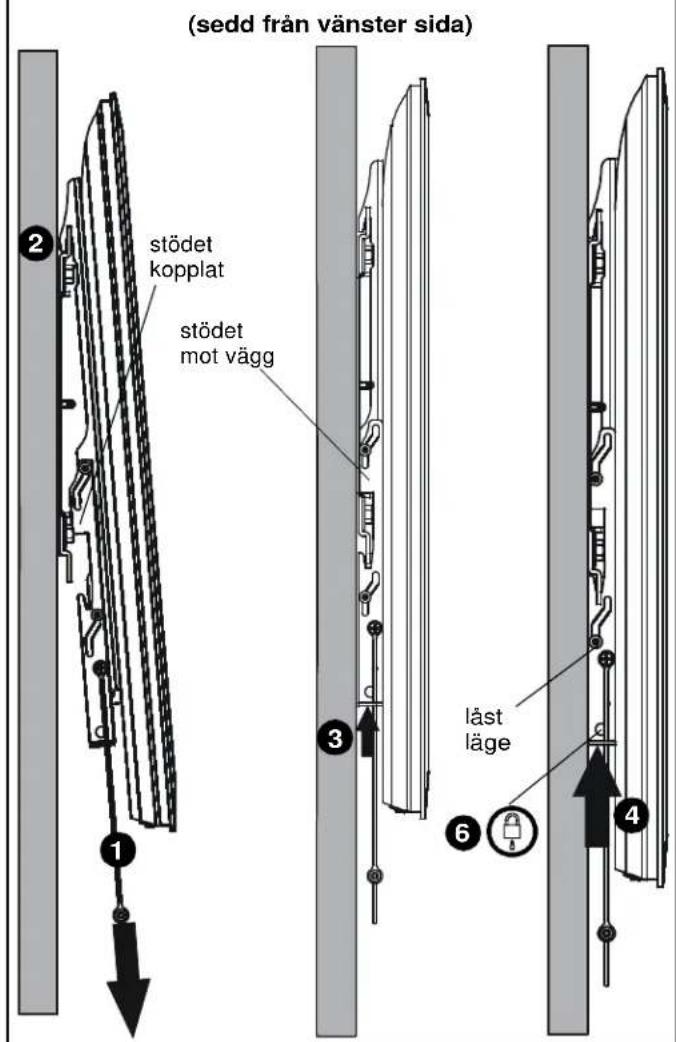

1. Se till att gränssnittsfästena befinner sig i stödläge genom att dra ner handtagen så längt som det går.
2. Häng upp skärmen med fästena (B) på den övre skenan på väggplattan (A). Stödet bör kopplas samman med den undre delen av väggplattan.

OBS: All hantering av kablar eller justering av skärmens baksida bör göras när skärmen vilar på stödet.

1. Frigör stödet genom att trycka uppåt mot gränssnittsfästena tills stödet vilar mot väggen.
2. Tryck vidare uppåt på gränssnittsfästena för att skärmen ska komma i låst läge mot väggen.
3. Remmar kan stoppas in bakom skärmen och placeras på skäran på gränssnittsfästena (B) när installationen är klar så att tittaren inte kan se dem.
4. (Valfritt) Placera hänglås eller linlås (medföljer ej) genom gränssnittsfästenas nedre hål för att öka säkerheten.
