BRUKSANVISNING iCXPFM3B03 Chief

VARNING: VARNING indikayar n reak for allvart skada. erler doddast om du inte foler avsnin gnaim.

FORSKTIGHT: FORSKTIGET Indikieran k in risk for skada, eiler Forstrelse av ultrstinngen om du inte folker anvisinngarma.

VARNING: Om du inte lase, Inte forst ordreitigt erler i rte foljer alla anvningar kan det leda till alvarig personskada, skada pa ustrunng erller upponavande av tabriksgaranti. Det ar Installabren ans varnt att se til att alla komponenter ar hopsata ordentigt och monteras enlgl medo Iande

TARKEAT VARIOITUKSET JA HALTYKSET

A

VAROTUS: VAROTUS ilmaisev vakan vaman tai kuleoman mandollusuita, os johelita ei noudatae.

WARNING: Om den har componenten monteras paett for svagt underlag kan det leda till allvarlga personskador erler skador pa uutrustningen! Det ar montorens ansvar att se till att det underlag pa vilket componenten monteras klarar att stotta upp fem ganger den totala vikten for all uutrustning. Forstark underlaget after behov innan du installerar componenten. Gipsskivan i vaggen som fcastet monteras pa kan vara hogst 1,6 cm tjock.

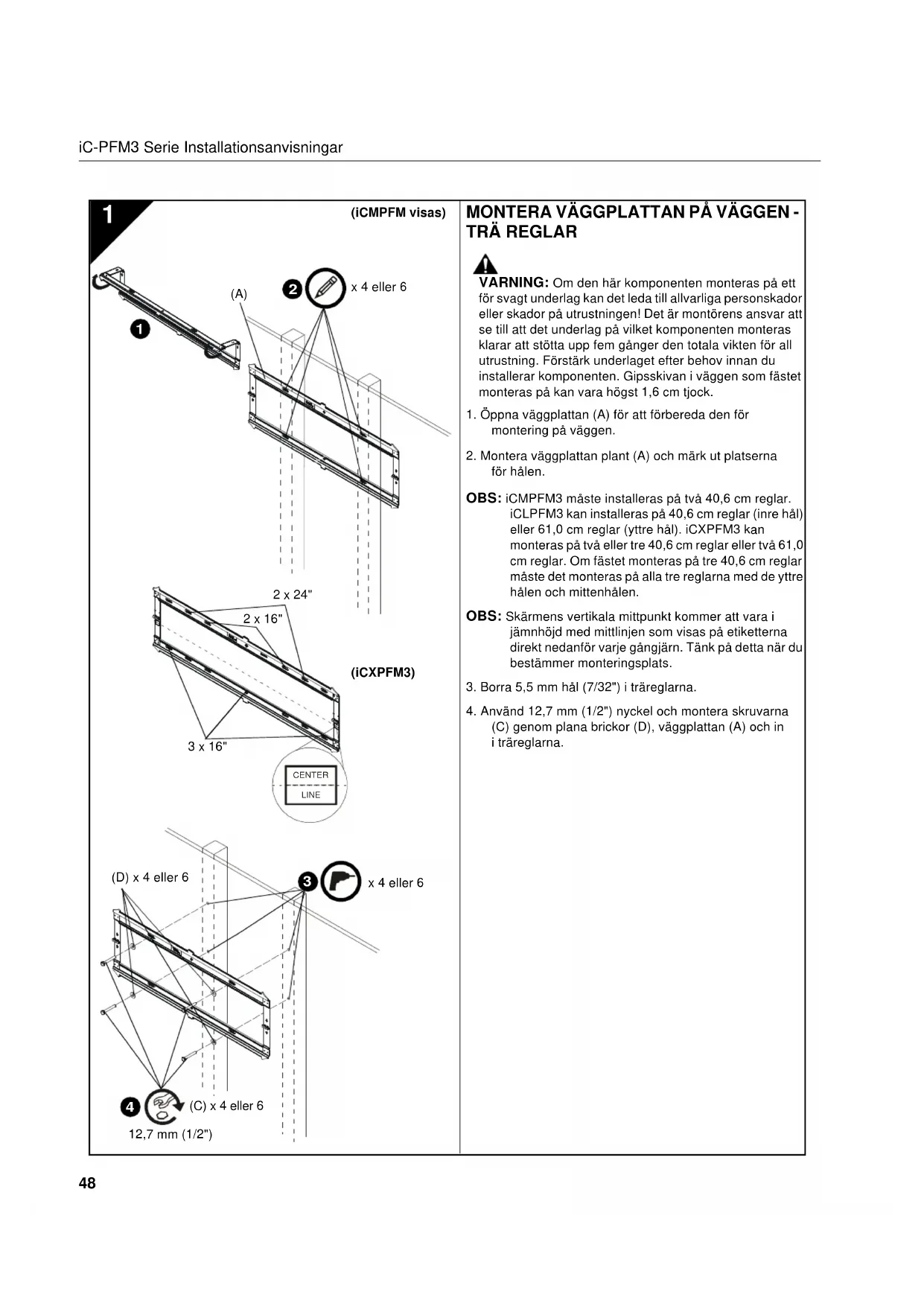

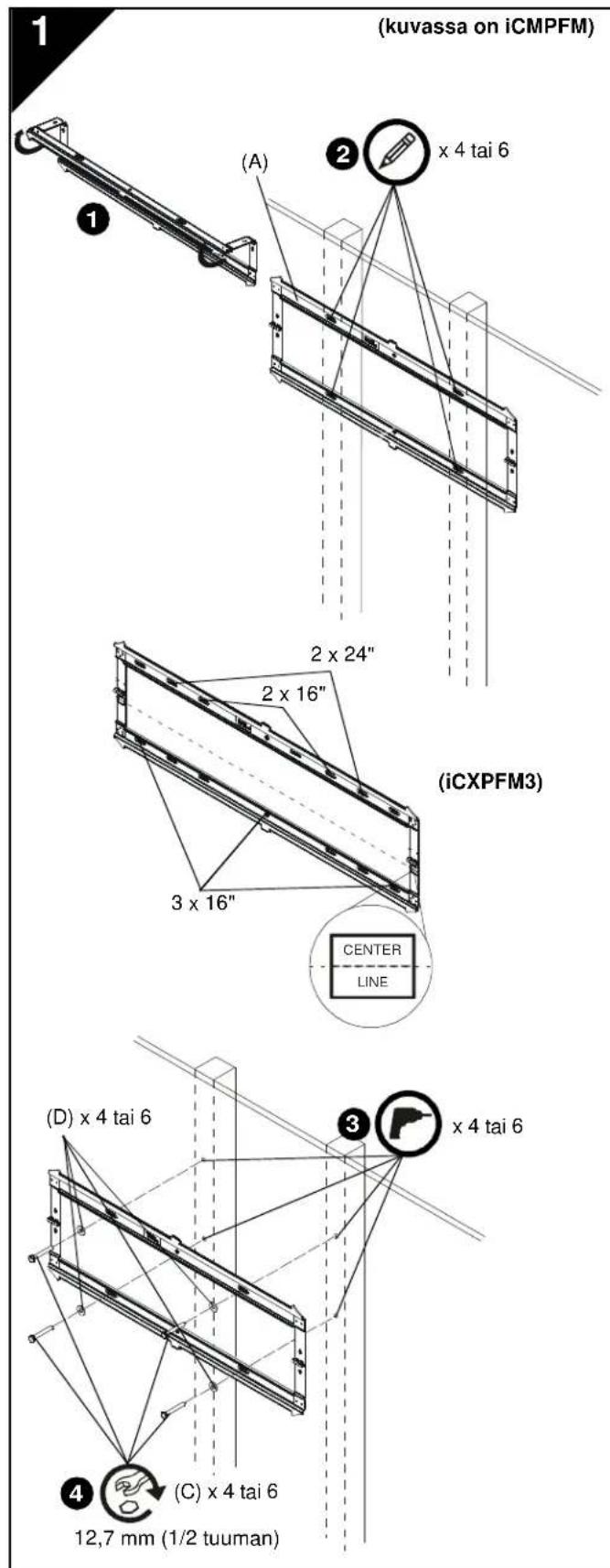

1. Oppna vaggplattan (A) for att forbereda den for montering pa vaggen.
2. Montera vaggplattan plant (A) och mark ut platserna for halen.
   OBS: iCMPFM3 maste installeras pa två 40,6 cm reglar. iCLPFM3 kan installeras pa 40,6 cm reglar (inre hal) eller 61,0 cm reglar (ytre hal). iCXPFM3 kan monteras pa två eller tre 40,6 cm reglar eller två 61,0 cm reglar. Om fästet monteras pa tre 40,6 cm reglar maste det monteras pa alla tre reglarna med de yttre halen och mittenhalen.
   OBS: Skármens vertikala mittpunktkommen att vara i jænmhójd med mittlinjen som visas pa etiketterna direkt nedanfor varje gängjärn. Tänk pa detta nar du bestämmer monteringsplats.
3. Borra 5,5 mm hal (7/32") i trareglarna.
4. Använd 12,7 mm (1/2") nyckel och montera skruvarna (C) genom plana brickor (D), vaggplattan (A) och in i trareglarna.

MONTERING AV VAGGPLATTA PAVAGG-BETONG,BETONGBLOCK ELLER TEGEL

VARNING: Om den har componenten monteras på ett for svagt underlag kan det leda till allvarliga personskador erller skador pa utrustingen! Det ar montorens ansvar att se till att det underlag pa vilket componenten monteras klarar att stotta upp fem ganger den totala vikten for all utrustning. Forstark underlaget after behov innan du installerar componenten. Gipsskivan i vaggen som fastet monteras pa kan vara högst 1,6 cm tjock.

VARNING: FARA FÖRELEKTRISK STÖT! ATT SKÄRA ELLER BORRA I ELEKTRISKA SLADDAR ELLER KABLAR KAN LEDA TILL DÖD ELLER ALLVARLIG PERSONSKADA! SE ALLTID TILL att området bakom monteringsytan ár fri frán elektriska sladdar och kablar innan du borrar erller monterar fästen.

VARNING: EXPLOSION OCH BRANDFARA! ATT SKÄRA ELLER BORRA I GASLEDNINGAR KAN LEDA TILL DÖD ELLER ALLVARLIG PERSONSKADAI SE ALLTID TILL att området bakom monteringsytan ar fri frän rörsystemfor gas, vatten, avfallEller annat innan du borrar eller monterar fästen.

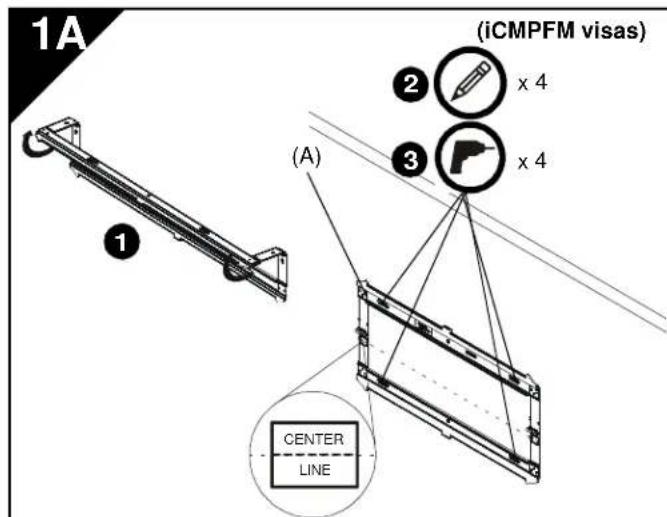

1. Oppna vaggplattan (A) for att forbereda den for montering pa vaggen.
2. Montera vaggplattan plant (A) och mark ut platserna for halen.
   OBS: For iCLPFM3 kan antigen de fyra inre ellr yttre halen anvandas.
   OBS: Vid montering av iCXPFM3, anvand de yttre fyra halen och de tvamittenhalen pa vaggplattan.
   OBS: Skärmens vertikala mittpunkt kommt att vara i jämnhöjd med mittlinjen som visas pa etiketterna direkt nedanfor varje gängjärn. Tänk pa detta nar du bestämmer monteringsplats.
3. Borra 8 mm hal (5/16") i markeringarna pa vaggen.
   Halen maste vara atminstone 82,50 mm (3 1/4) djupa.

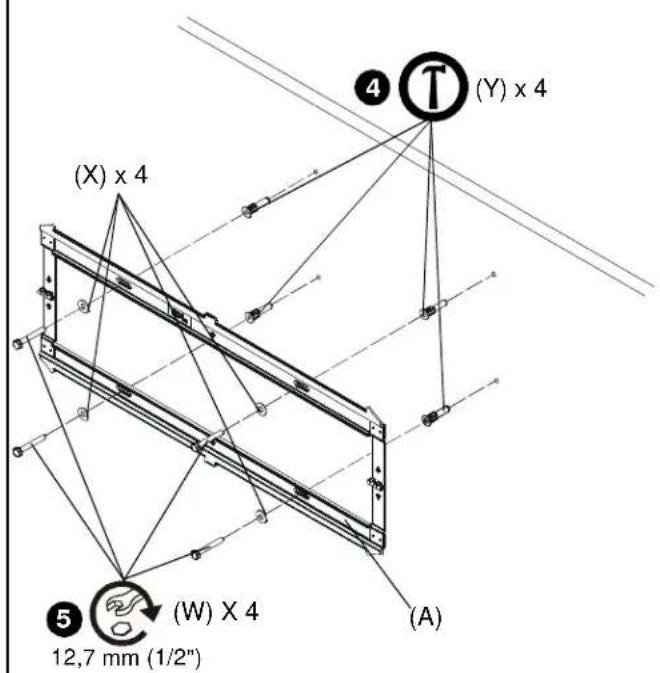

4. Montera fyra belongforankringar (E) i borrhalen. Anvand en hammare for att knacka in forankringarna i halen.

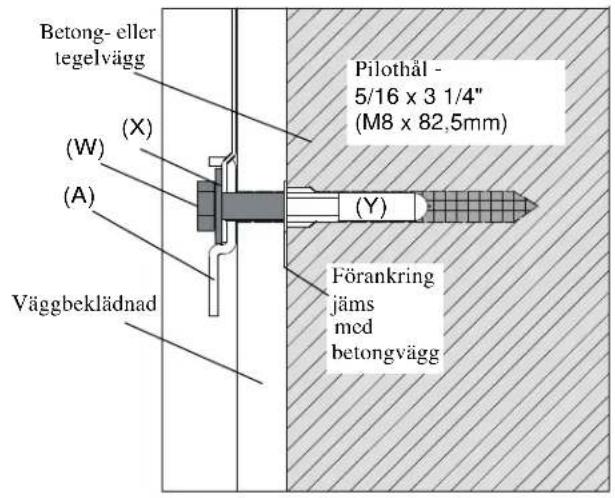

VIKTIGT! : Förankringarna måste monteras genom vaggbekladnad tills de sitter jams med belongvöggen

1. Anvand 12,7 mm (1/2") nyckel och montera skruvarna (C) genom plana brickor (D), vaggplattan (A) och in i betongforankringarna (E).

(B) × 2
(B) × 2

*Om du behöver extra djup kan du placera brickorna (FP och FQ) ovanpa varandra.

MONTERA FASTENA VID SKÄRMIEN

WARNING: Den minsta storleken på halmönstret
är 100 mm x 100 mm für iCMPFM3 och
200 mm x 200 mm für iCLPFM3 och iCXPFM3.

1. Lagg skärmen med framsidan nedat på en skyddande yta.

SE UPP: Om du anvander skruvar med fel diameter kan skarmen skadas! Ratt skruvar kommer latt att kunna gangas in i skarmens fashal.

1. Väj skruvens diameter genom att undersöka utrustningen (FA-FO) (8 mm, 6 mm, 5 mm, aller 4 mm) och jämfora med fästhalen på skärmen.

2. Valj brickor:

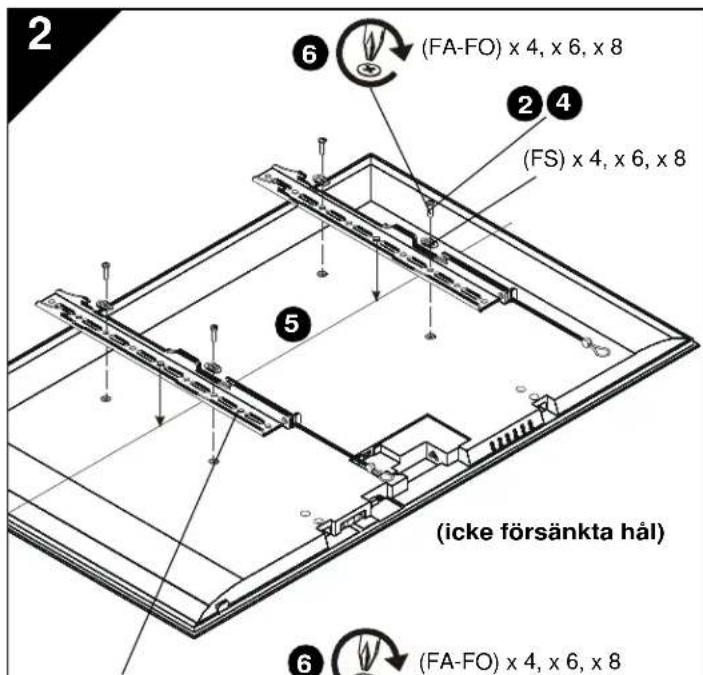

3. Om fästhälen inte ar försänkta och bada fästena (B) kan ligga plant emot skärmen kravs inga distansbrickor.

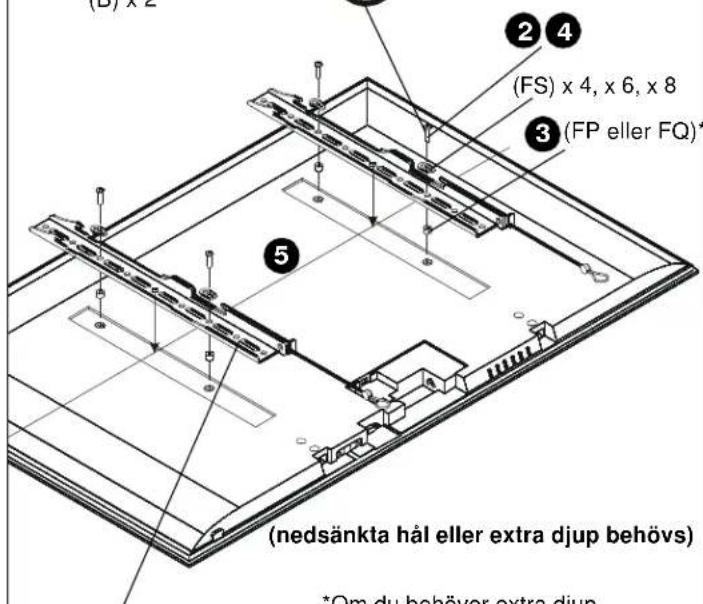

4. Om fästhälén ar försänkta eller om det finns utstickende delar som hindrar fästena (B) frán att litga plant maste distansbrickorna (FP eller FQ) användas.
5. Om du behöver extra djup bakom skärmen kan du placera brickorna (FP och FQ) ovanpá varandra.

SE UPP: Om du anvander skruvar med fel langd kan skarmen skadas! Ratt skruvar kommer att gängas i pa ratt satt utan att ga emot botten pa skarmens fästhäl.

1. Valj skruvens langd:

2. Använd handen och satt i den KORTASTE skruven med den valda diametern (FA, FE, FI erler FL) genom fasst (B), universalbrickan (FS) och den valda distansbrickan (FP aller FQ, om dessa behövs) i fästhålet pa skärmen. Skruven skia INTE skruvas in i hålet just nu.
   Ratt skruvlängd kraver att basen pa skruvens huvud sticker ut ovanfor den platta brickan lka langt erler langre an skruvens diameter. Valj en langre skruv om skruven ar for kort. Valj den kortaste skruven somkommen att sticka ut tillrackligt langt.

3. Placera fastena (B) pa skarmen och se till att:

De ovre hakarna ar riktade mot ovre delen av skarmen.
- Fästenas mittpunkt (B) ar sā nara mittpunkten på skärmens baksida som möjigt after att de har monterats. Det diamantformade halet anger fästets mittpunkt.

1. Använd en Phillips-skruvmejsel och montera fösiktigt de valda skruvarna genom universalbrickor (FS), fsten (B) och distansbrickor (FP aller FQ, om sādana behövs), in i skärmen.
2. Dra at alla skruvar. Kontrollera att alla fasthal pa skarmen (4, 6 erer 8) anvands.

MONTERA SKÄRMON VID VAGGPLATTAN

VARNING: Om vikten overstigs kan det orsaka allvarlig personskada eller skada på utrustingen! Det ar montorens ansvar att kontrollera att den kombinerade vikten for alla componenterna som monterats inte overstiger 56,7 kg (125 lbs) for iCMPFM3 och iCLPFM3 eller 79,4 kg (175 lbs) for iCXPFM3. Anvandning avprodukter som overstiger den angivna maxvikten kan leda till att faset och dess tillbehör落后 ner, vilket kan orsaka skada.

WARNING: Skärmar kan vara mycket tunga! Kontrollera att skärmen kan lyfas sakert och manövreras after behov for att monteras pa vaggplattan. Om forebyggande atgärder inte vidtagits kan detta leda till allvarliga persorskador eller skador pa utrustingen!

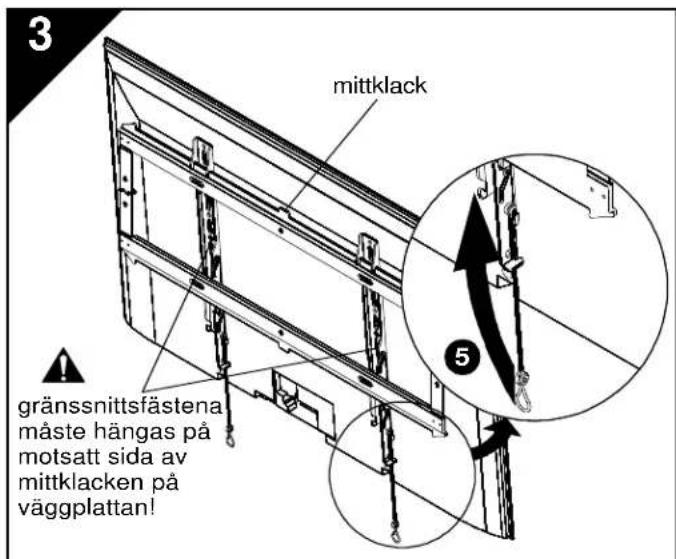

WARNING: Gransnittsfa stena maste hangas pa motssatt sida av mittlacken pa vaggplattan!

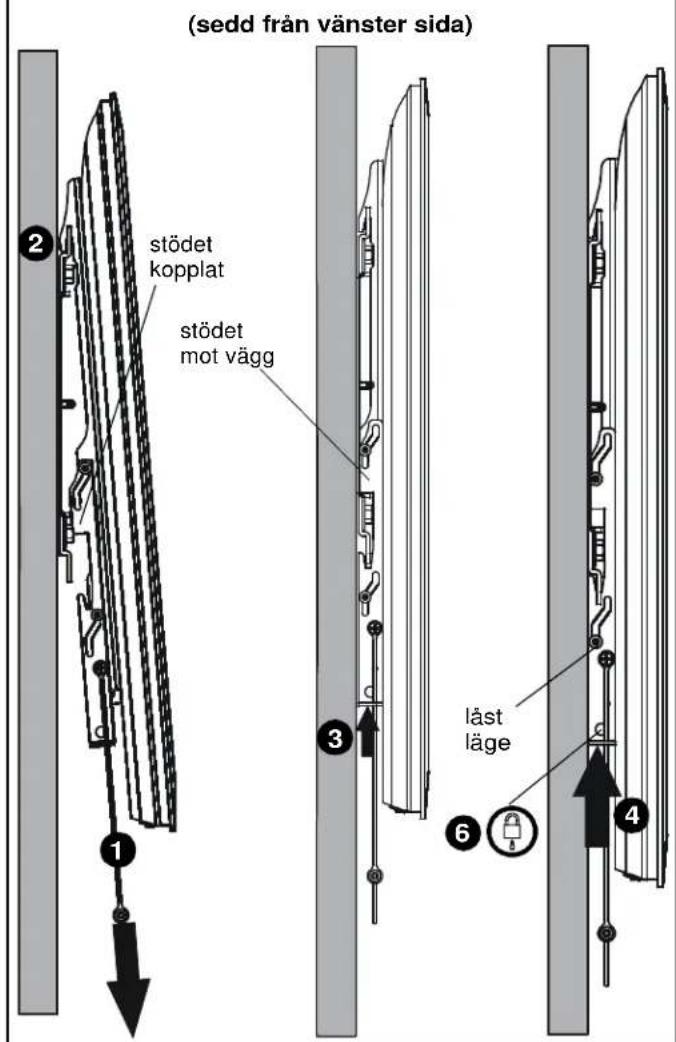

1. Se till gränssnittsfastena befinner sig i stödläge genom att dra ner handtagen sä langt som det gär.
2. Hang upp skärmen med fästena (B) pa den övre skenan pa vaggplattan (A). Stödet bör koplas samman med den undre delen av vaggplattan.

OBS: All hantering av kablar eller justering av skarmens baksida bör goras när skarmen vilar pa stodet.

1. Frigör stödet genom att trycka uppät mot gränssnittsfastena tills stödet vilar mot väggen.
2. Tryck vidare uppat pa granssnittsfastena for att skarmen sha komma i Iast lage mot vaggen.
3. Remmar kan stoppas in bakom skarmen och placeras pa skaran pa granssnitsfastena (B) nar installationen ar klar sa att tittaren inte kan se dem.
4. (Valfritt) Placera hanglas aller linlas (medfoljer ej) genom granssnittsfastenas nedre hal for att oka sakerheten.
