MANUALE UTENTE iCXPFM3B03 Chief

AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni,anche letali,qualora non si osservino le istruzioni.

Chief iCXPFM3B03 - 1

ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezzatura qualora non ci si attiene alle istruzioni al riguardo.

Chief iCXPFM3B03 - 2

AVVERTENZA: La mancata comprensione e ottemperanza alle istruzioni fornite più provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'inistatatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite.

Chief iCXPFM3B03 - 3

AVVERTENZA: Una resistenza strutturale inadequata per quello componente più arrecare gravi lesioni personali o danni all'unità! L'installatore ha la responsabilità di accertare che la struttura su cui questo componente viene montato sia in grado di sostenere cinque volte il peso totale dell'intera unità. Rinnforzare la struttura, se necessario, prima d'installare il componente. La parete del montaggio più essere ricoperta da un cartongesso di uno spessore massimo di 15,9 mm (5/8 poll.).

Chief iCXPFM3B03 - 4

AVVERTENZA: Il superamento della portata massima specifica pot庫cazeare gravati lesioni personali e danni all'unità L'installatore deve accertare che il peso combinatorio di tutti i componenti montat non sia superfiore a 56,7 kg (125 libbre) per la seriesi ICMPFM3 e iCLPFM3 opprete a 79,4 kg (175 libbre) per la seriesi IXCPFM3. I'uso di prodotti piu pesanti del massimo peso indicate potrrez be comporte la caduta del supporto e dei suo accessori con potenziali lesions personali.

Chief iCXPFM3B03 - 5

  1. Sezione o comprimento do parafuso:

(illustrazione di iCMPFM)

Chief iCXPFM3B03 - 6

Chief iCXPFM3B03 - 7

Chief iCXPFM3B03 - 8

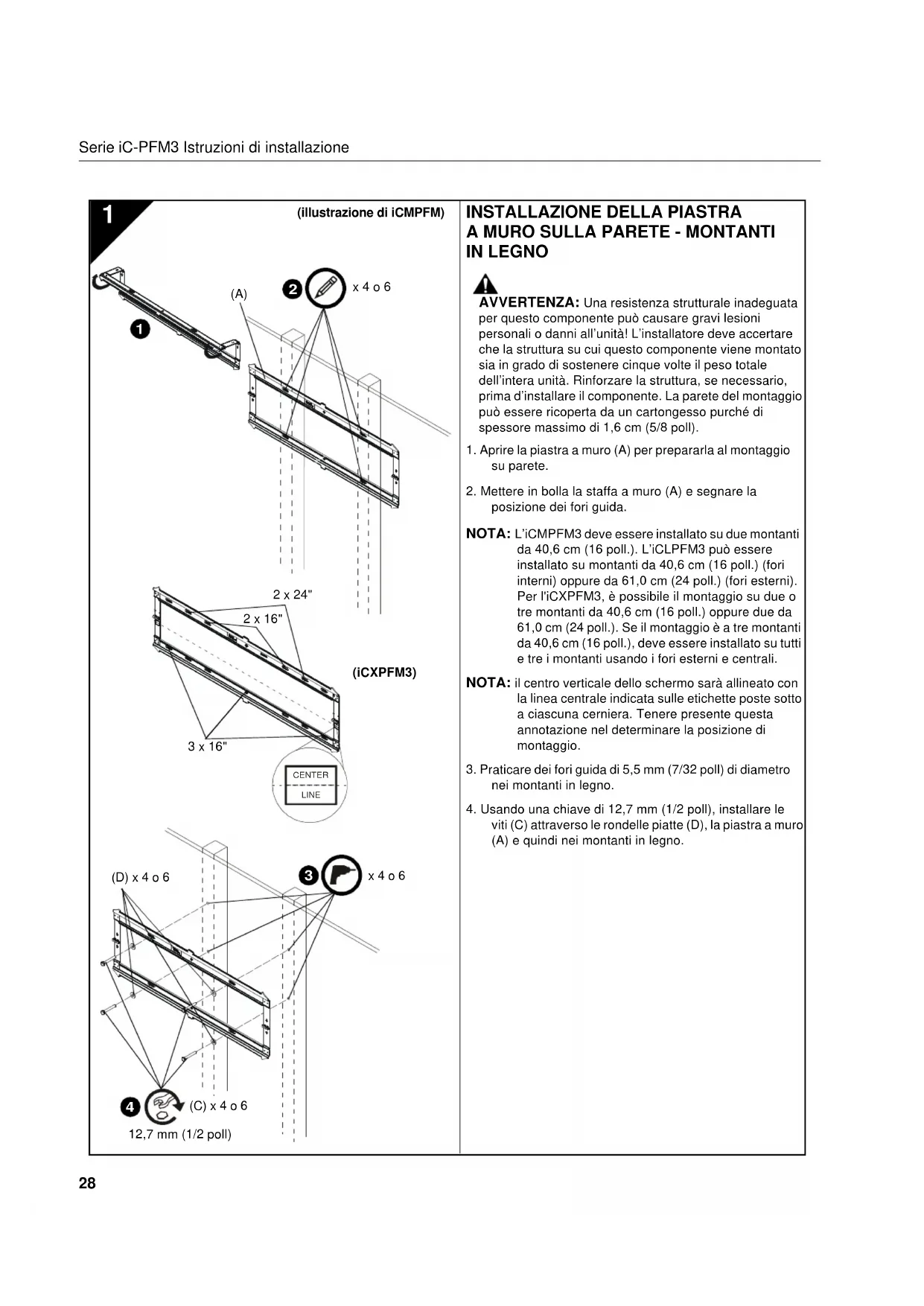

INSTALLAZIONE DELLA PIASTRA A MURO SULLA PARETE - MONTANTI IN LEGNO

Chief iCXPFM3B03 - INSTALLAZIONE DELLA PIASTRA A MURO SULLA PARETE - MONTANTI IN LEGNO - 1

AVVERTENZA: Una resistenza strutturale inadequata per quello componente cui sono iniziati. L'installatore deva accertare che la struttura si cui sono componente sono montato via in grado di sostenere cinque volte il peso totale dell'intera unità. Reinforzare la struttura, se necessario, prima d'installare il componente. La parete del montaggio cui èssere ricoperta da un cartongesso perché di spessore massimo di 1,6 cm (5/8 poll).

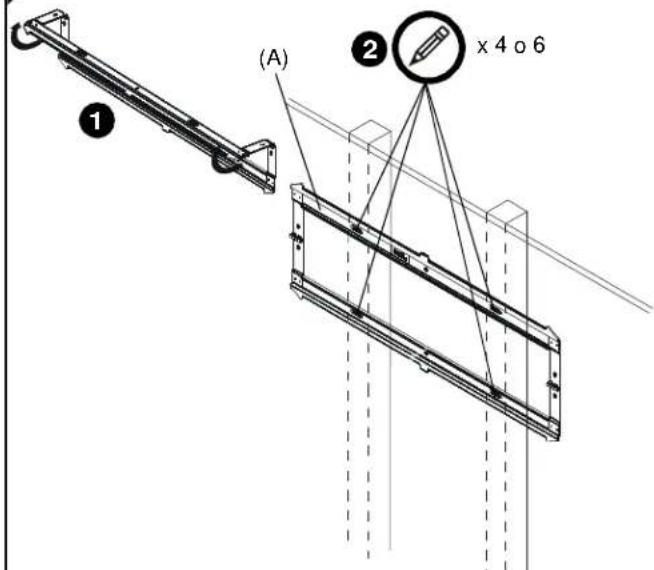

  1. Aprière la piatra a muro (A) per prepararla al montaggio su parete.
  2. Mettere in bolla la staffa a muro (A) e segnare la posizione dei fori guida.

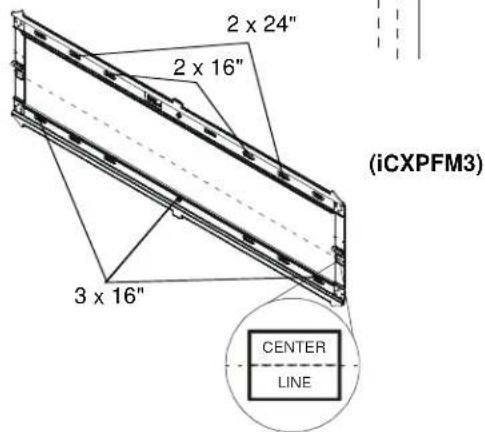

NOTA: L'ICMPFM3 deve essere installato su due montanti da 40,6 cm (16 poll.). L'ICLPFM3 può essere installato su montanti da 40,6 cm (16 poll.) (fori interni) oppure da 61,0 cm (24 poll.) (fori esterni). Per l'ICXPFM3, è possibile il montaggio su due o tre montanti da 40,6 cm (16 poll.) oppure due da 61,0 cm (24 poll.). Se il montaggio è a tre montanti da 40,6 cm (16 poll.), deve essere installato su tutti e tre i montanti usando i fori esterni e centrali.

NOTA: il centro verticale dello schermo sare allineato con la linea centrale indicata sulle etichette poste sotto a ciascuna cerniera. Tenere presente esta annotazione nel determinare la posizione di montaggio.

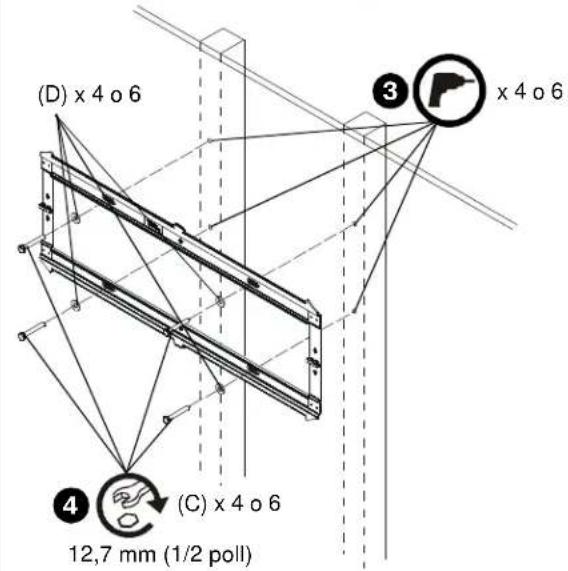

3. Praticare dei fori guida di 5,5 mm (7/32 poll) di diametro nei montanti in legno.
4. Usando una chiave di 12,7 mm (1/2 poll), installare le viti (C) atraverso le rondelle piatte (D), la piastra a muro (A) e quando nei montanti in legno.

Chief iCXPFM3B03 - INSTALLAZIONE DELLA PIASTRA A MURO SULLA PARETE - MONTANTI IN LEGNO - 2

Chief iCXPFM3B03 - INSTALLAZIONE DELLA PIASTRA A MURO SULLA PARETE - MONTANTI IN LEGNO - 3

Chief iCXPFM3B03 - INSTALLAZIONE DELLA PIASTRA A MURO SULLA PARETE - MONTANTI IN LEGNO - 4
12,7 mm (1/2 poll)

INSTALLAZIONDE DELLA PIASTRA A MURO SULLA PARETE - CALCESTRUZZO PIENO, BLOCCO IN CALCESTRUZZO O MATTONI

Chief iCXPFM3B03 - INSTALLAZIONDE DELLA PIASTRA A MURO SULLA PARETE - CALCESTRUZZO PIENO, BLOCCO IN CALCESTRUZZO O MATTONI - 1

AVVERTENZA: Una resistenza strutturale inadequata per quello componente più causare gravi lesioni personali o danni alle attrezzature! L'installatore deve accertare che la struttura su cui questo componente viene montato sia in grado di sostenere cinque volte il peso totale dell'intera unità. Rinforzare la struttura, se necessario, prima d'installare il componente, la parete del montaggio più essere ricoperta da un cartongessoPTHere di spessore massimo di 1,6 cm (5/8 poll.)

Chief iCXPFM3B03 - INSTALLAZIONDE DELLA PIASTRA A MURO SULLA PARETE - CALCESTRUZZO PIENO, BLOCCO IN CALCESTRUZZO O MATTONI - 2

AVVERTENZA: PERICOLO DI SCOSSA ELETTRICA! IL TAGLIO O LA PERFORAZIONE DI CAVI ELETTRICI POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che I'area dietro la superficie di montaggio sia priva di cavi o fili elettrici prima di esguire foro o installare i dispositivi di fissaggio.

Chief iCXPFM3B03 - INSTALLAZIONDE DELLA PIASTRA A MURO SULLA PARETE - CALCESTRUZZO PIENO, BLOCCO IN CALCESTRUZZO O MATTONI - 3

AVVERTENZA: PERICOLO DI ESPLOSIONE E INCENDIO! IL TAGLIO O La perforazione dEl tubi delle condutture del gas POSSONO causare la morte o lesioni gravi alle persone! Assicurarsi SEMPRE che l'area dio la superficie di montaggio via priva di tubi di gas, di acqua e di scarico o di qualunque altri tipo di conduttura prima di effettuare tagli, foro o installare i dispositivi di fissaggio.

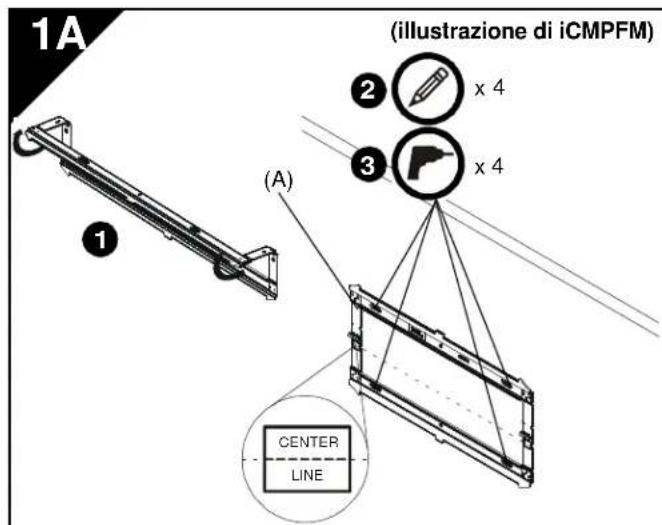

  1. Aprière la piatra a muro (A) per prepararla al montaggio su parete.
  2. Mettere in bolla la piastra (A) e segnare la posizione dei fori guida nella posizione desiderata.

NOTA: Per l'ICLPFM3, possono essere utilizzati quattro fori, sua interni che esterni.

NOTA: per la série iCXPFM3, usare i quattro fori guida esterni e i due fori intermedi della piastra a parete per l'installazione.

NOTA: il centro verticale dello schermo sare allineato con la linea centrale indicata sulle etichette poste sulla ciascuna cerniera. Tenere presente esta annotazione nel determinare la posizione di montaggio.

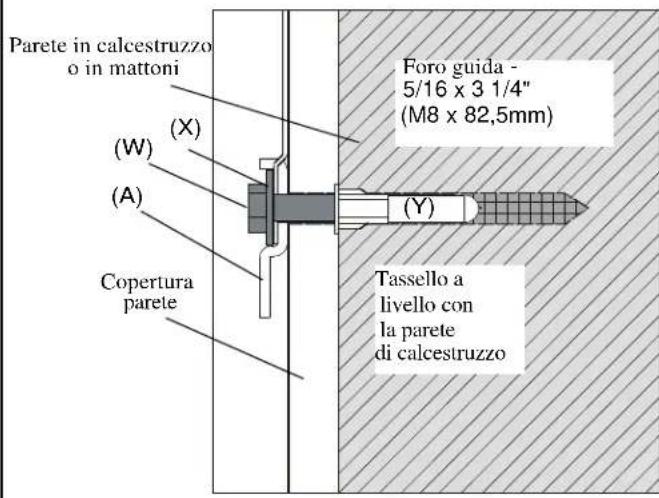

  1. Praticare fori guida di 8 mm (5/16 poll) di diametro nella parete in corrispondenza dei puniti segnati. I fori devono avere una profundita di 8,25 cm (3 1/4 poll).

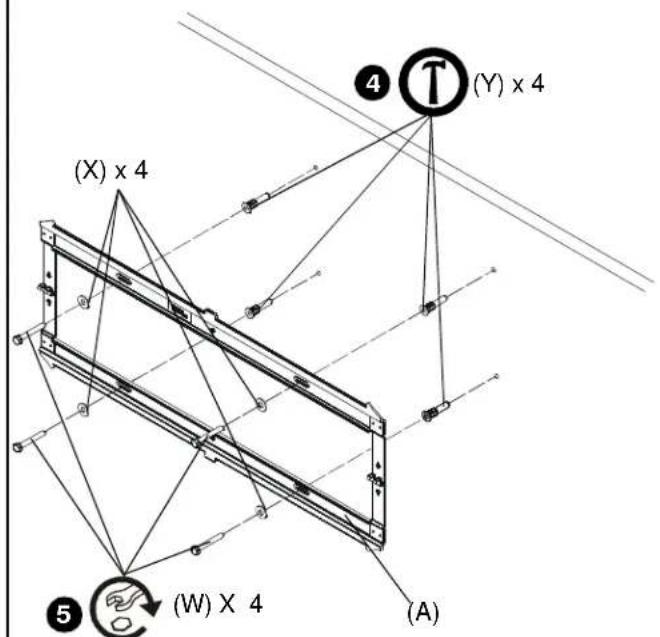

  2. Inserire quattro tasselli (E) nei fori praticati. Usare un martello per livellare i tasselli alla parete.

IMPORTANT! : i tasselli devono essere installati mediante la copertura della parete fino a quando non saranno a livello con la superficie di calcestruzzo.

  1. Usando una chiave di 12,7 mm (1/2 poll), installare le viti (C) atraverso le rondelle piatte (D), la piastra a muro (A) e infine nei tasselli (E).

Chief iCXPFM3B03 - INSTALLAZIONDE DELLA PIASTRA A MURO SULLA PARETE - CALCESTRUZZO PIENO, BLOCCO IN CALCESTRUZZO O MATTONI - 4

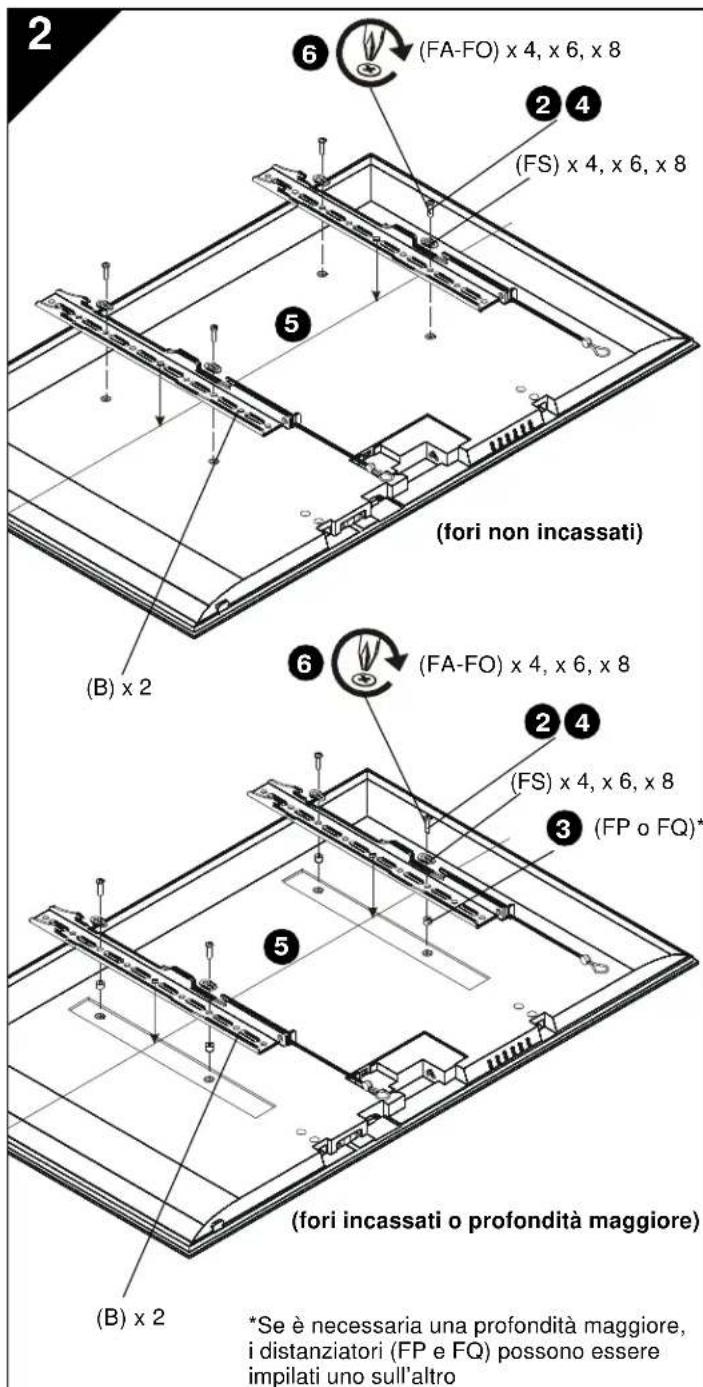

MONTAGGIO DELLE STAFFE SULLO SCHERMO

Chief iCXPFM3B03 - MONTAGGIO DELLE STAFFE SULLO SCHERMO - 1

AVVERTENZA: Le dimensioni minime dei fori sono di 100 mm x 100 mm per iCMPFM3 e di 200 mm x 200 mm per iCLPFM3 e iCXPFM3.

  1. Sistemare il display con lo schermo appoggiato su una superficie pianae e stabile.

Chief iCXPFM3B03 - MONTAGGIO DELLE STAFFE SULLO SCHERMO - 2

ATTENZIONE: L'uso di viti con un diametro non corretto potrebbe danneggiare lo schermo. Le viti corrette si avvitano lavormente nei fori di montaggio dello schermo.

  1. Selezionare il diametro della vite esaminando gli articoli di ferramenta disponibili (FA-FO) (8mm, 6mm, 5mm o 4mm) e raffrontandoli ai fori di montaggio dello schermo.
  2. Selezionare i distanziatori:

  3. Se i fori di montaggio non sono incassati, ed entrambe le staffe (B) appaiono piatte contro lo schermo, i distanziatori non sono necessari.
    Se i fori di montaggio sono incassati o se la presenza di sporgenze impedisce che le staffe (B) appaiano piatte, sare necessario usare i distanziatori (FP o FQ).
    Se necessaria una profondità maggiore dietro lo schermo, i distanziatori (FP e FQ) sono essere impilati uno sull'alto.

Chief iCXPFM3B03 - MONTAGGIO DELLE STAFFE SULLO SCHERMO - 3

ATTENZIONE: L'uso di viti di una lunghezza non corretta poto danneggiare lo schermo. Le viti corrette consentono un inserimento sufficiente della filettatura da produrre una buona presa alla toccare il fondo dei fori di montaggio sullo schermo.

  1. Selezionare la lunghezza delle viti:

  2. Usando la mano, insere la vite PIU CORTA provista del diametro selezionato (FA, FE, FI o FL) atraverso la staffa (B), la rondella universale (FS), il distanziatore selezionato (FP o FQ, se necessario) e infinite nel foro di montaggio dello schermo. NON stringere per il momento la vite nel foro.

  3. Se la vite è della lunghezza corretta, la testa della vite sporgerà sopra la rondella piatta di una distanza paro o superiore a quella del diametro della vite. Se la vite non è sufficientemente lunga, scegliere una più lunga. Selezionare la vite più corta che assicuri la sporenza prevista.

  4. Collocare le staffe (B) sullo schermo, verificando che:

  5. I ganci superiori si trovino al lato superiore dello schermo.

  6. Il centro delle staffe installate (B) sa il più vicino possible al centro del retro dello schermo. Il centro della staffa è contrassegnato da un foro a forma di rombo.

  7. Usando un cacciavite a croce, insere con cautela le viti selezioneatraverso lesrondelle universali (FS), le staffe (B) e i distanziatori (FP o FQ, se necessario) e infine dello schermo.

  8. Stringere tutte le viti. Verificare di aver utilizzato tutti i fori di montaggio dello schermo necessari (4, 6 o 8).

Chief iCXPFM3B03 - MONTAGGIO DELLE STAFFE SULLO SCHERMO - 4

Chief iCXPFM3B03 - MONTAGGIO DELLE STAFFE SULLO SCHERMO - 5

MONTAGGIO DELLO SCHERMO SULLA PIASTA A MURO

Chief iCXPFM3B03 - MONTAGGIO DELLO SCHERMO SULLA PIASTA A MURO - 1

AVVERTENZA: Il superamento della portata specificata può causare gravi lesions personali o danni alle unità! L'installatore deve accertare che il peso combinato di tutti i componenti montati non sia superiore a 56,7 kg (125 libbre) per iCMPFM3 e iCLPFM3 oppure a 79,4 kg (175 libbre) per iCXPFM3. L'uso di prodotti con un peso superiore al valore massimo indicate potrebbe comportare la caduta del supporto e dei loro accessori con potenziali lesions personali.

Chief iCXPFM3B03 - MONTAGGIO DELLO SCHERMO SULLA PIASTA A MURO - 2

AVVERTENZA: Lo schermo più essere molto pesante. Accertarsi di poterlo sollevare e manovrare come necessario al fine di una corretta installatione sulla piastra a muro. La mancata adozione di adequate precauzioni più causare gravi lesioni personali o danni all'unità!

Chief iCXPFM3B03 - MONTAGGIO DELLO SCHERMO SULLA PIASTA A MURO - 3

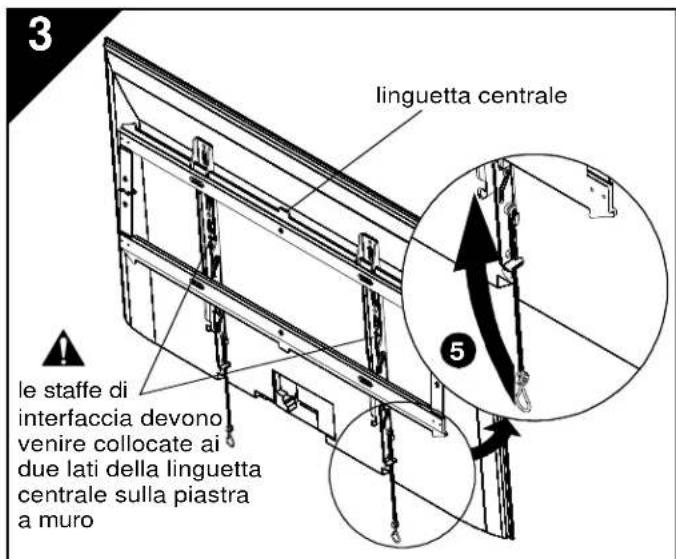

AVVERTENZA: Le staffe di interfaccia devono venire collocate ai due lati della linguetta centrale sulla piastra a muro.

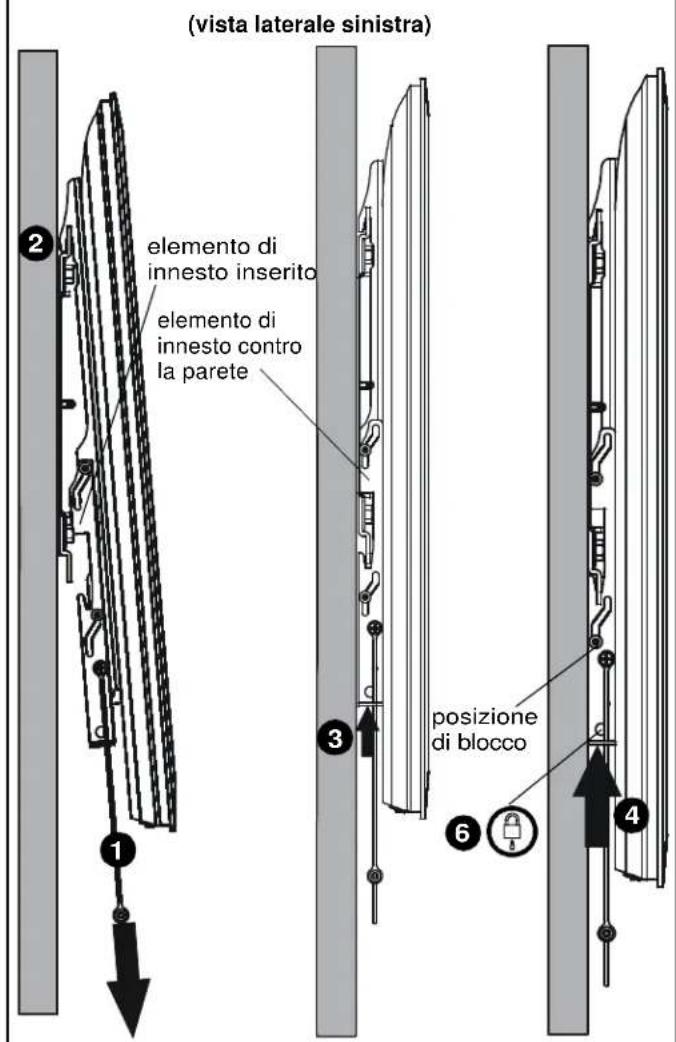

  1. Verificare che le staffe di interfaccia siano in posizione di appoggio pre-innesto tirando le maniglie il più possibile verso il basso.
  2. Agganciare lo schermo con le staffe (B) alla guida superiore della piastra a muro (A). L'elemento di innesto dovrebbe insertarsi nella parte inferiore della piastra a muro.

NOTA: Mentre lo schermo è in posizione di pre-innesto, si può essere a sistmare i cavi e a fare le regolazioni necessarie sul retro-schermo.

  1. Sbloccare l'elemento di innesto spingendo verso l'alto sulle staffe di interfaccia fino quando l'elemento di innesto non risulta completamente appoggiato alla parete.
  2. Spingere ora verso l'alto sulle staffe di interfacce sono a bloccare lo schermo in posizione fissa contro la parete.
  3. Una volta completata l'installazione, le cinghie vanno ripiegate dietro lo schermo sulle tacche delle staffe di interfaccia (B) in modo che non siano visibili allo spettatore.
  4. (Opzionale) Far passare il lucchetto o il blocco-cavi (non inclusi)attraverso i fori in basso sulla staffa di interfaccia per la massima protezione.

Chief iCXPFM3B03 - MONTAGGIO DELLO SCHERMO SULLA PIASTA A MURO - 4

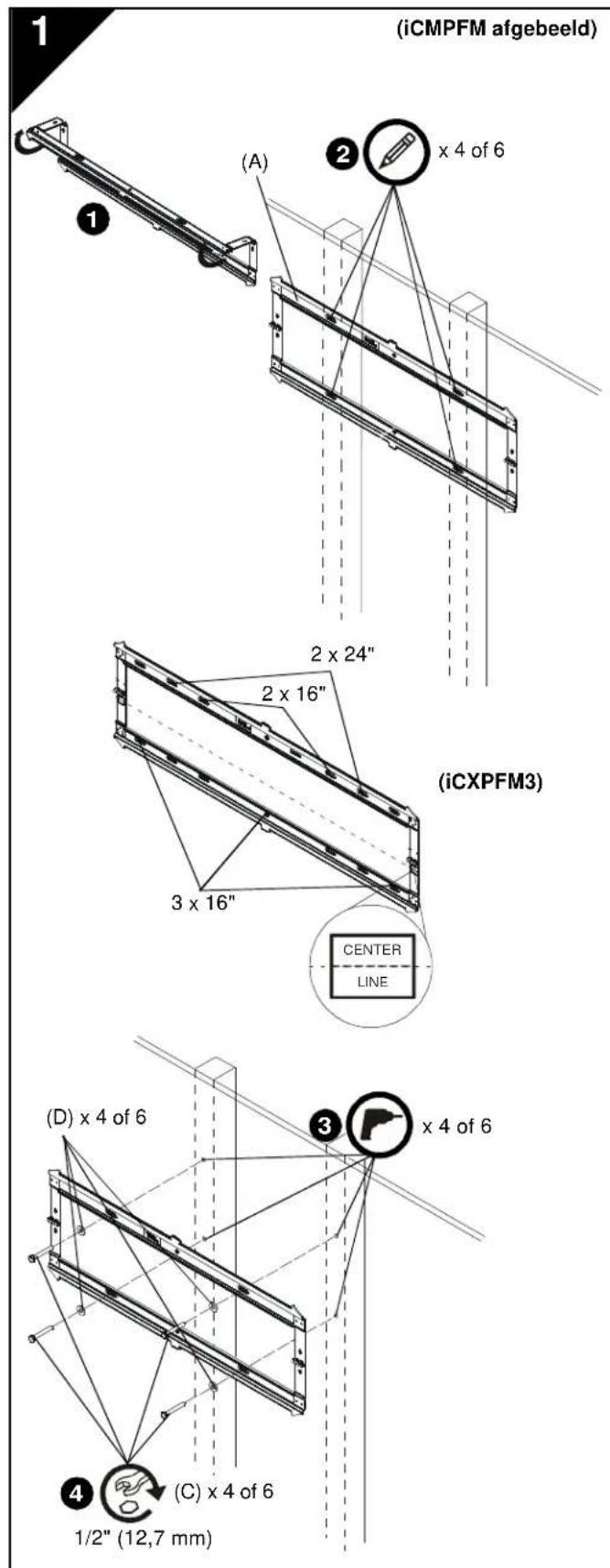

INSTALLLEER MUURPLAAT TEGEN MUUR - HOUTEN WANDSTIJLEN

Chief iCXPFM3B03 - INSTALLLEER MUURPLAAT TEGEN MUUR - HOUTEN WANDSTIJLEN - 1
