iCXPFM3B03 - Beslag til fladskærm Chief - Gratis brugsanvisning og manual

Produkttype	Vægbeslag til fladskærm
Mærke	Chief
Model	iCXPFM3B03
Minimum VESA-kompatibilitet	200 x 200 mm
Maksimal bæreevne	79,4 kg
Afstand mellem stolper	40,6 cm (16") eller 61,0 cm (24")
Materiale	Stål
Finish	Sort
Understøttet vægtype	Træstolper, beton, betonblok, mursten
Maksimal tykkelse af gipsplade	16 mm
Minimum boredybde (beton)	8,25 mm
Låsesystem	Integreret låsearm
Tyverisikring	Øje til hængelås eller tyverikabel (medfølger ikke)
Kabelstyring	Mulighed for kabelføring bag skærmen
Antal fastgørelsespunkter	4, 6 eller 8 afhængigt af skærmmodel
Hældning	Fast (ingen hældningsjustering medfølger)
Indhold i kassen	Vægplade, monteringsbeslag, skruer, skiver, afstandsringe, betonankre
Vedligeholdelse og rengøring	Rengør med en blød, tør klud. Brug ikke slibende produkter.
Reparationsmuligheder	Reservedele fås efter anmodning fra producenten

Ofte stillede spørgsmål - iCXPFM3B03 Chief

Hvad er den maksimale vægt, dette beslag kan bære?

Beslaget Chief iCXPFM3B03 kan bære op til 79,4 kg (175 lb).

Hvilke VESA-dimensioner er kompatible?

Den mindste monteringshulkonfiguration er 200 x 200 mm. Monteringsbeslagene passer til huller op til 8 mm i diameter.

Er dette beslag egnet til en gipspladevæg?

Ja, men kun hvis beslaget er fastgjort til træstolper bag væggen. Den maksimale tykkelse af gipsplade er 16 mm.

Hvordan installeres beslaget på træstolper?

Bor 5,5 mm styrehuller i stolperne, skru derefter skruerne (C) gennem skiverne (D) og vægpladen (A) med en 12,7 mm nøgle.

Kan jeg bruge dette beslag på en betonvæg?

Ja. Bor 8 mm huller, indsæt de medfølgende ankerbøjler (E), fastgør derefter vægpladen med skruer (C) og skiver (D).

Hvilke værktøjer er nødvendige til installation?

Du skal bruge et vaterpas, en boremaskine med passende bor (5,5 mm til træ, 8 mm til beton), en 12,7 mm nøgle (½ tomme) og en stjerneskruetrækker.

Inkluderer beslaget et låsesystem?

Ja, beslaget er udstyret med en låsearm, der sikrer skærmen i position mod væggen efter installation.

Kan jeg føre kabler bag skærmen?

Ja. Det anbefales at håndtere kablerne, når skærmen hviler på låsearmen. Stropperne kan stikkes ind bag skærmen på monteringsbeslagenes hak.

Tillader dette beslag at orientere skærmen (hældning, rotation)?

Nej, Chief iCXPFM3B03 er et fast beslag. Det tillader hverken hældning eller rotation. For leddelte funktioner, se andre modeller i Chief-serien.

Hvordan vedligeholdes og rengøres beslaget?

Rengør beslaget med en blød, tør klud. Brug ikke slibende produkter eller opløsningsmidler, der kan beskadige finishen.

BRUGSANVISNING iCXPFM3B03 Chief

ADVARSEL: Hvis vegtkapaciteten overskrides, kan det forarssage alvorig personskade eller beskadigeise af udstret! Det er installeraten ansvar t ase for, at den samledve vaegt for alle vendahtede dekekeverister 56,7 kg (125 lbs) for ICMPFM3 og ICPLPFM3 eller 79.4 kg (175 lbs) for ICXPFM3. Anvendelse af producerk som er tungere end den anginve maksimsivaegt, kan medele at ophaenget og deti tibheraf kelder ned og medfarer skader.

VIKTIGA VARNINGAR OCH FORSIKTIGHETSANVISNINGAR

ADVARSEL: Hvis这部分 component monteres pa en konstruktion, der ici er staerk nok, kan det forarssage alvorlig personskade aller beskadigelse af udstyret! Montaren er ansvarlig for at sorge for, at componenten monteres pa en konstruktion, der kan bare fem gange udstyret'samlede vegt. Forstaerk konstruktionen after behov, for componenten monteres. Væggen, som ophængen fastgore til, kan have en maks. Tykke af gipsplader pa 1,6 cm (5/8").

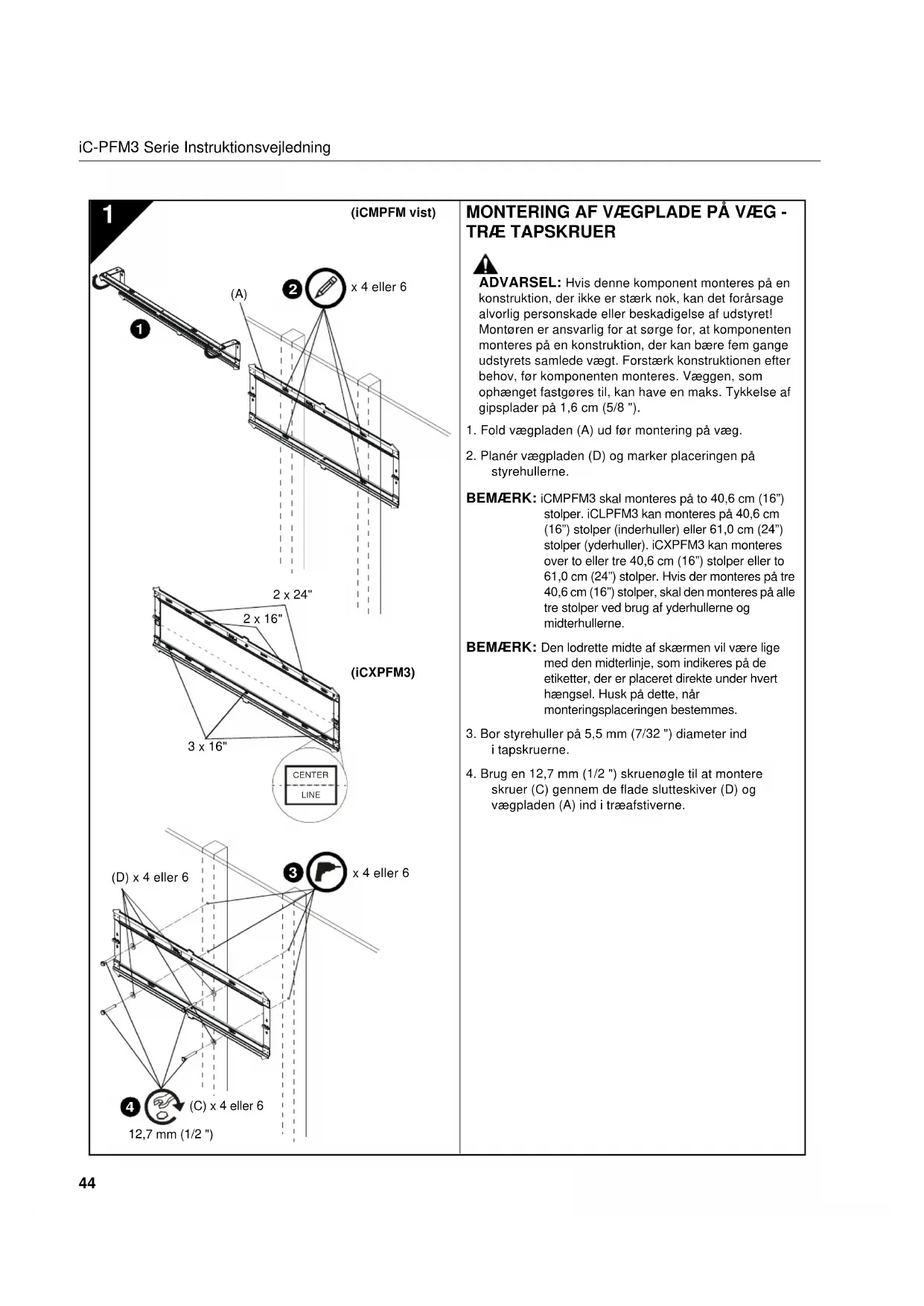

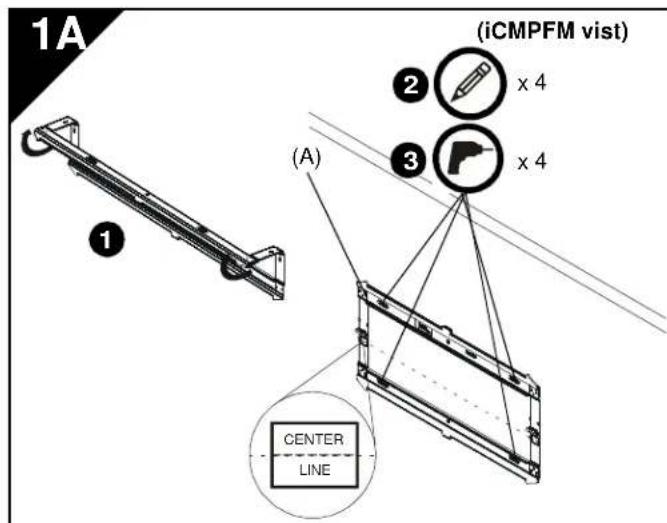

1. Fold vægpladen (A) ud for montering på væg.
2. Planer vægpladen (D) og marker placeringen pa styrehullerne.

BEMERK: iCMPFM3 skal moneres pa to 40,6 cm (16") stolper. iCLPFM3 kan moneres pa 40,6 cm (16") stolper (inderhuller) eller 61,0 cm (24") stolper (yderhuller). iCXPFM3 kan moneres over to eller tre 40,6 cm (16") stolper eller to 61,0 cm (24") stolper. Hvis der moneres pa tre 40,6 cm (16") stolper, skal den moneres pa alle tre stolper ved brug af yderhullerne og miderhullerne.

BEMERK: Den lodrette midte af skaermen vil vare lige med den miderlinje, som indikeres pa de etiketter, der er placeret direkte under hvert haengsel. Husk pa dette, nar monteringsplaceringen bestemmes.

1. Bor styrehuller pa 5,5 mm (7/32") diameter ind i tapskruerne.
2. Brug en 12,7 mm (1/2") skruenogle til at montere skruer (C) gennem de flade slutteskiver (D) og vægpladen (A) ind i træafstiverne.

MONTERING AF VEGPLADE PAVEG-BETON, BETONBLOKKE ELLER MURSTEN

ADVARSEL: Hvis这部分 component monteres pa en konstruktion, der ici er staerk nok, kan det forarssage alvorlig personskade aller beskadigelse af udstyret! Montoren er ansvarlig for at sorge for, at componenten monteres pa en konstruktion, der kan bare fem gange udstyrets samlede vegt. Forstaerk konstruktionen after behov, for componenten monteres. Væggen, som ophaenget fastgore til, kan have en maks. tykkelse af gipsplader pa 1,6 cm (5/8").

ADVARSEL: RISIKO FOR ELEKTRISK STØD! HVIS DER SKÅRES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDFØRE DØDSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er elektriske ledninger eller kabler bag ophængen, for du borer eller installerer ophængen.

ADVARSEL: RISIKO FOR EKSPLOSION OG BRAND! HVIS DER SKAERES ELLER BORES I GASLEDNINGER KAN DET MEDFORE DODSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der/DDke er ledninger, som forer gas, vand eller affald eller andet i vaeggen bag ophaenge, f#r du borer, skaerer eller installerer ophaenget.

1. Fold vægpladen (A) ud for montering pa vaeg.
2. Planer vægpladen (A) og marker placeringen af styrehullerne pa den ønskede monteringsplacering.

BEMERK: I forbindelse med iCLPFM3 kan enten de fire inder- ell er yderhuller benyttes.

BEMERK: I forbindelse med iCXPFM3 skal de fire yderhuller og de to midterhuller pa vægpladen bruges ved montering.

BEMEAERK: Den lodrette midte af skaarmen vil vare lige med den miderlinje, som indikeres pa de etiketter, der er placeret direkte under hvert hagensel. Husk pa dette, nar monteringsplaceringen bestemmes.

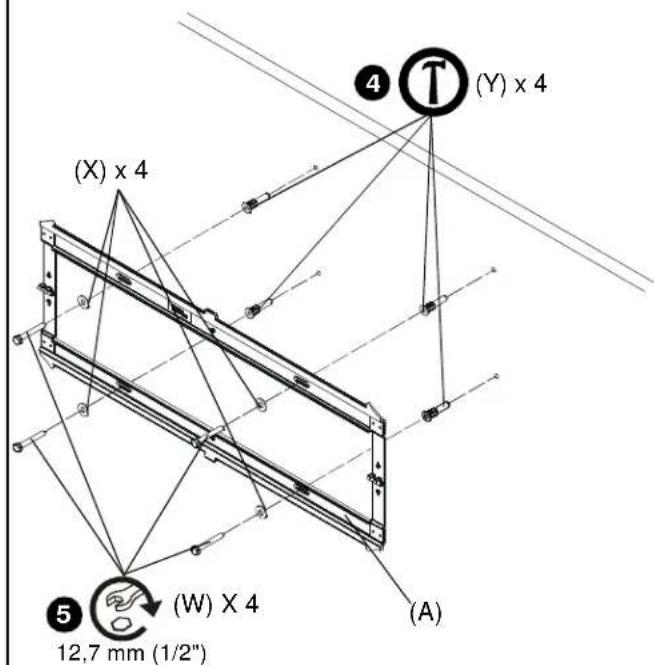

1. Bor 8 mm (5/16") diameter styrehuller i væggen pa markerede placeringer. Hullene skal bores mindst 8,25 cm (3 1/4") dybe.
2. Monter 4 betonrawplugs (E) i de borede huller. Brug en hammer til at banke rawpluggene ind i hullerne.

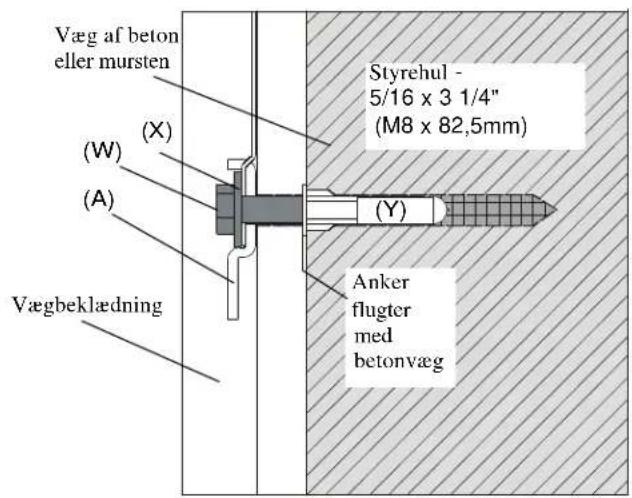

VIGTIGT! : Ankrene skal monteres igennem enhver vægbeklaedning, indtil de flugter med betonvæggen

1. Brug en 12,7 mm (1/2") skruenogle til at montere skruer (C) gennem de flade slutteskiver (D) og vægpladen (A) ind i betonrawpluggene (E).

MONTERING AF BESLAG PÅ SKÄERM

ADVARSEL: Det mindste hulmønster er

100mm× 100mm for iCMPFM3 og

200 mm x 200 mm for iCLPFM3 og iCXPFM3.

1. Læg skærmen med forsiden nedad på en beskyttende overflade.

FORSIGTIG: Brug af skruer med en forkert

diameter kan beskadige din skerm! De korrekte

skruer vil nemt kunne skrues ind i skaermens

monteringshuller.

1. Vaelg skruernes diameter ved at undersoge materiel (FA-FO) (8 mm, 6 mm, 5 mm, aller 4 mm) ogSAMenligne med monteringshullerne pa skærmen.

2. Vaelg afstandsstykker:

Hvis monteringshullerne ikke er forsønkede, og begge beslag (B) kan lige fladt mod skærmen, er det ikke nødvendigt med afstandsstykker.
Hvis monteringshullerne er forsakenkede,ller hvis fremspring forbinder beslagene (B) i at ligge fladt, skal der bruges afstandsstykker (FP erfer FQ).
Hvis det er nodvendigt med yderligere dybde bag skaermen, kan der stables afstandsstykker (FP og FQ) ovenpahinanden.

FORSIGTIG: Brug af skruer med forkert laengde kan beskadige din skerm! De korrekte skruer vil have tilstrakkelig gevindtilkobling uten at roe ved bunden af skarmens monteringshuller.

Indfor med handen den KORTESTE skruelangde med den valgte diameter (FA, FE, FI ellr FL) gennem beslag (B), universal-slutteskrue (FS) og det valgte afstandsstykke (FP erer FQ om ndvendigt) ind i skarmens monteringshul. Skru IKKE skruen i hullet pa nuvaerende tidspunkt.
Den korrekte skruelænge kræver, at basen af skruehovedet stikker frem over den flade skive, en afstand som svarer til er storre end skruens diameter. Hvis skruelængen erutilstraekelig, ælges en ængere skrue. Vælg den korteste skrue, som vil stkke frem i den nødvendige afstand.

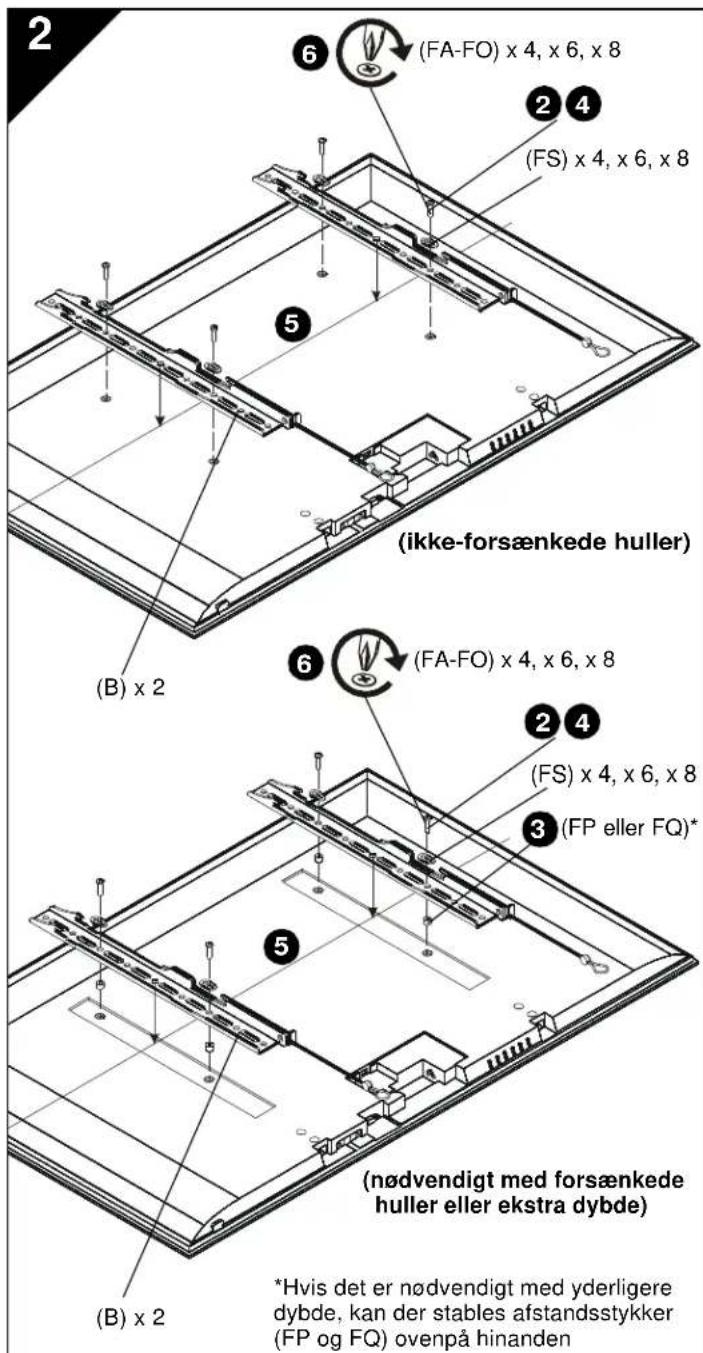

1. Anbring beslagene (B) pá skærmen, idet du sikrer dig følgende:

2. De overste kroge er mod skaermens overste del.

3. Midten af beslagene (B) er sa tæt som muligt pa skærmens bagsides midte after montering. Midten af beslaget er angivet med det rombeformede hul.

4. Brug en stjerneskruetrakker til omhyggeligt at montere de valgte skruer igennem de flade slutteskiver (FS), beslag og afstandsstykkerne (FP aller FQ, om nadvendigt) og ind skarmen.

5. Stram alle skruer. Sorg for, at alle relevante monteringshuller i skærmen (4, 6 eller 8) benyttes.

MONTERING AF SKAERM TIL VEGPLADE

ADVARSEL: Hvis vægtkapacitetens overskrides, kan det forrsage alvorlig personskade eller beskadigelse af udstyret! Det er installatorens ansvar at sorge for, at den totale vegt for alle dele icke overstiger 56,7 kg for iCMPFM3 og iCLPFM3 eller 79,4 kg for iCXPFM3. Anvendelse med produkter som er tungere end den angivne maksimalvegt, kan medfere at ophænet og dets tilbehör falder ned og forrsager skader.

ADVARSEL: Skaermen kan vare meget tung! Sorg for, at skaermen kan loftes og manovres laden problemer og som pakravet for at montere den pa vægpladen. Hvis de rette forholdsregler ikke træffes, kan det resultere i alvorlig personskade eller beskadigelse af udstyret!

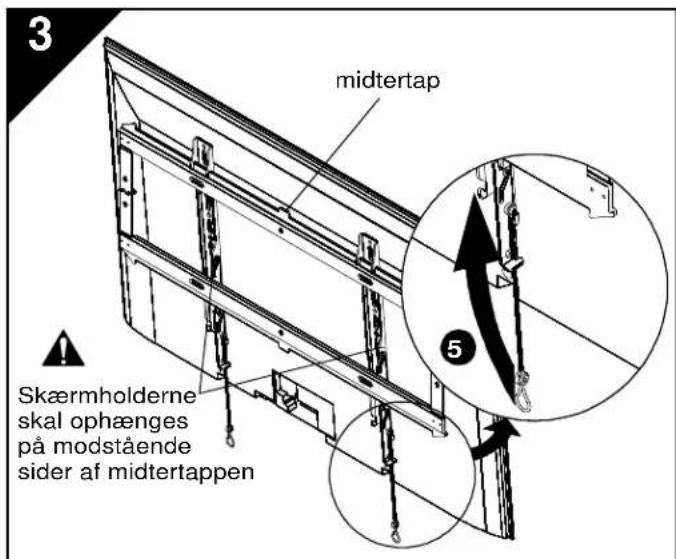

ADVARSEL: Skaermholderne skal haenges pa modstaende sider af midertappen pa vaepladen!

1. Sorg for at skarmholderne er i stottebensposition ved at trakke handtagene sa langt ned som muligt.
2. Haeng skaermen med beslagene (B) pa den overste kinne af vægpladen (A). Stotterne skal gribe ind i den nederste del af vægpladen.

BEMAERK: Enhver justering af kabelstyring ellere bagskaerms skal foretages, mens skaermen hviler pa stottebenene.

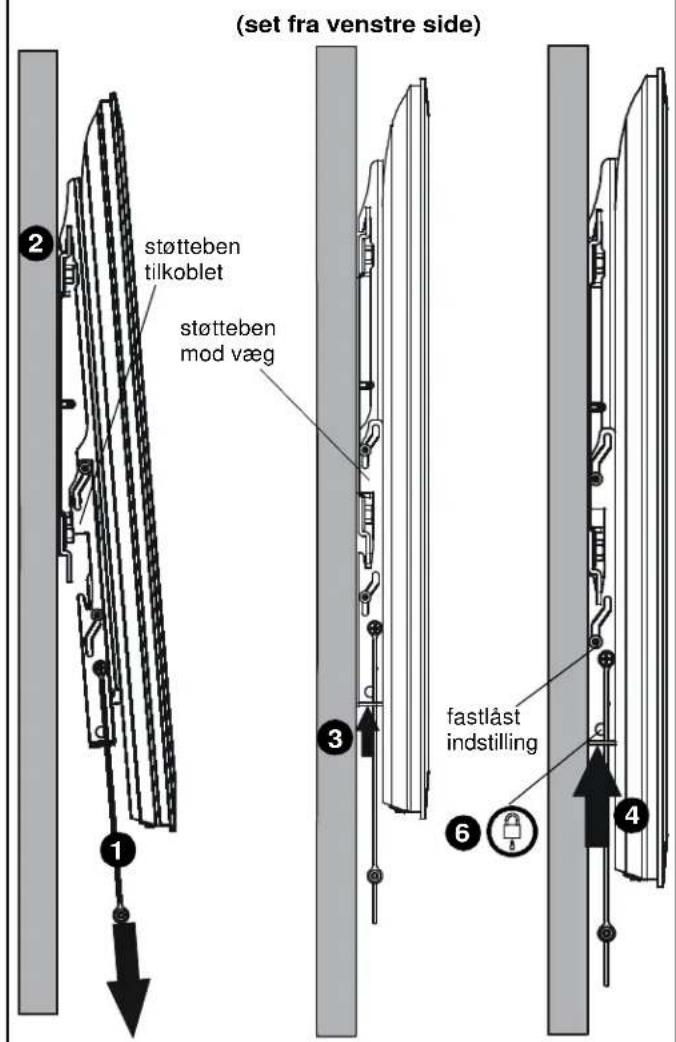

1. Lås op for stottebenene ved at skubbe pa skærmholderne, indtil stottebenene hviler mod væggen.
2. Skub laengere ind og op pa skarmholderne for at lase skaermen fast pa vaeggen.
3. Stropper kan stikkes bag skærmen på hakket på interfacebeslagene (B), after monteringen er færdig, sä de ikke er synlige for seeren.
4. (Valgfrit) Før haengelasen eller kabellasen (medfolger ici) gennem bundhullerne pa skarmholderne for yderligere sikkerhed.
