BRUGSANVISNING iCMPTM3B03 Chief

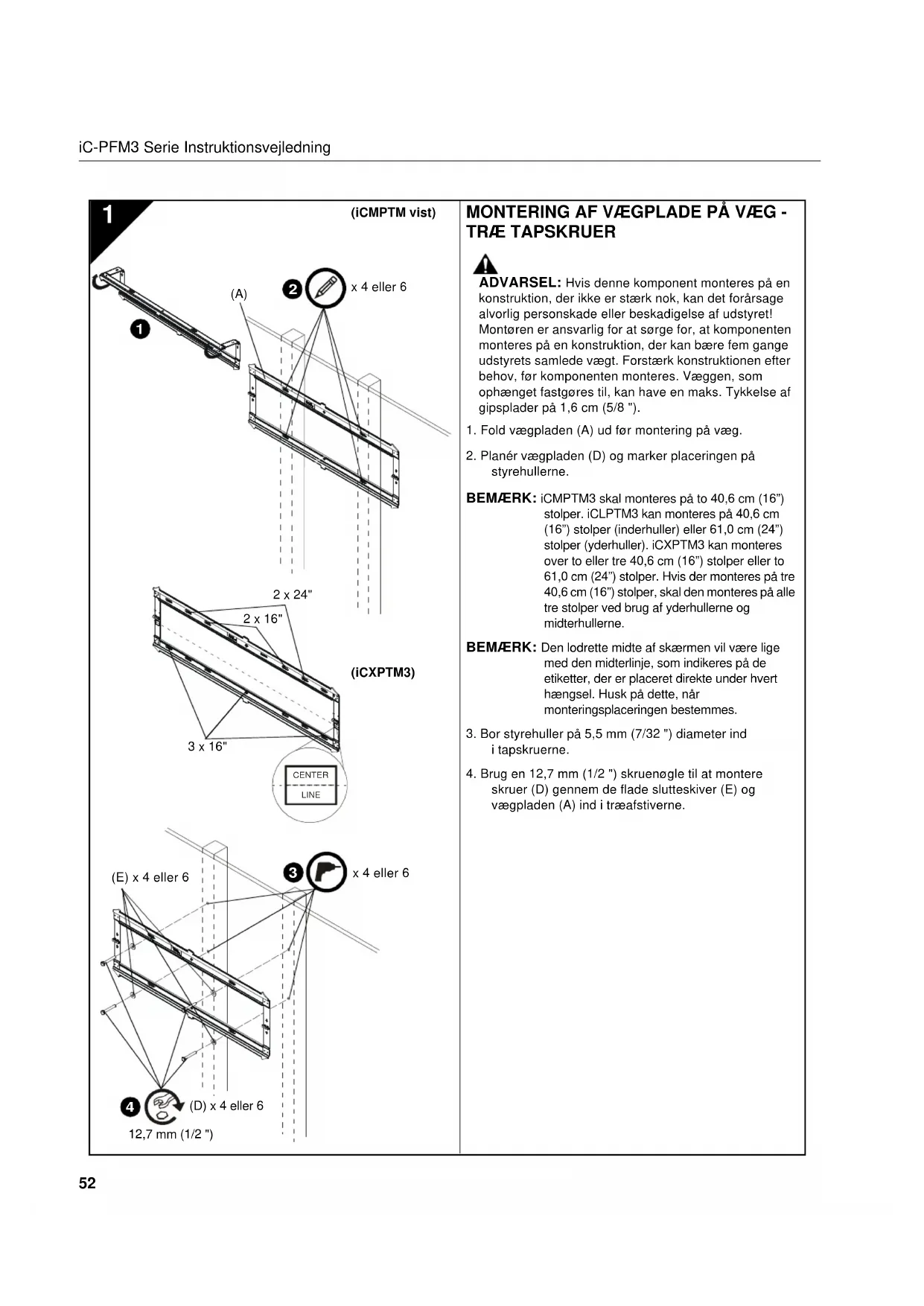

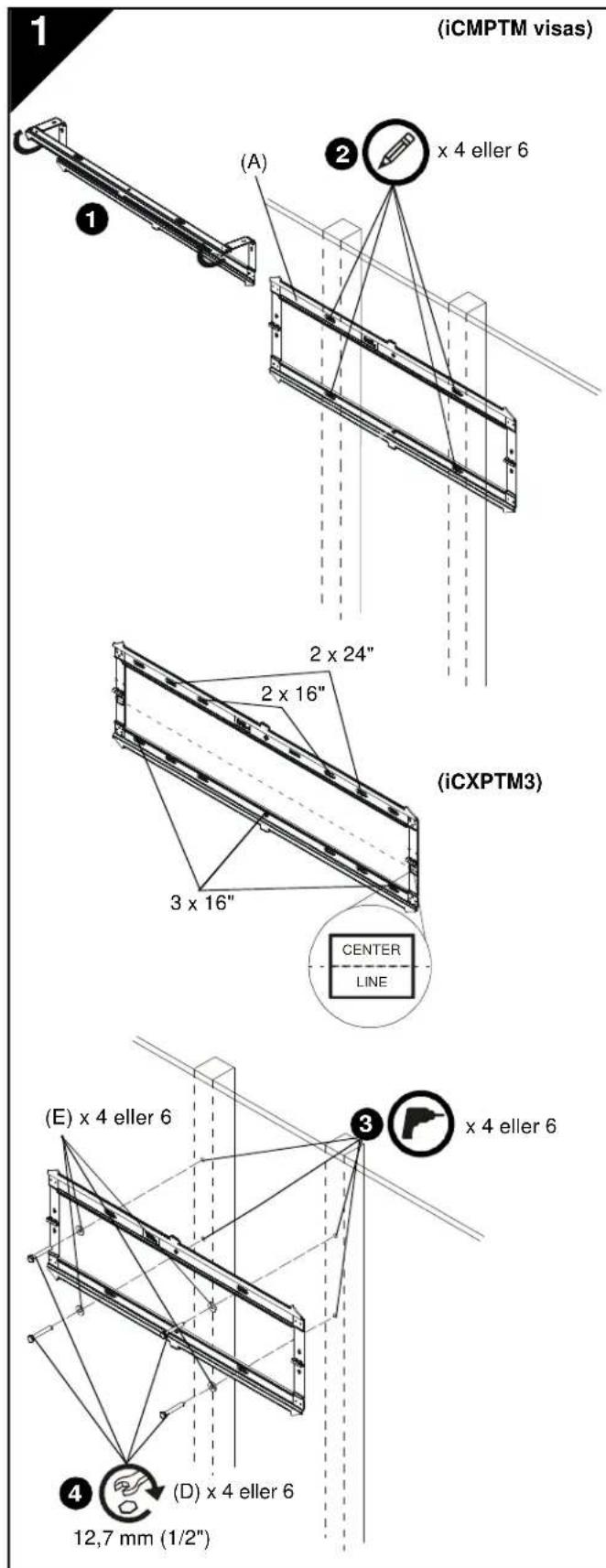

MONTERING AF VÆGPLADE PÅ VÆG - TRÆ TAPSKRUER ADVARSEL: Hvis denne komponent monteres på en konstruktion, der ikke er stærk nok, kan det forårsage alvorlig personskade eller beskadigelse af udstyret! Montøren er ansvarlig for at sørge for, at komponenten monteres på en konstruktion, der kan bære fem gange udstyrets samlede vægt. Forstærk konstruktionen efter behov, før komponenten monteres. Væggen, som ophænget fastgøres til, kan have en maks. Tykkelse af gipsplader på 1,6 cm (5/8 ").

1. Fold vægpladen (A) ud før montering på væg.

2. Planér vægpladen (D) og marker placeringen på

styrehullerne. BEMÆRK: iCMPTM3 skal monteres på to 40,6 cm (16”) stolper. iCLPTM3 kan monteres på 40,6 cm (16”) stolper (inderhuller) eller 61,0 cm (24”) stolper (yderhuller). iCXPTM3 kan monteres over to eller tre 40,6 cm (16”) stolper eller to 61,0 cm (24”) stolper. Hvis der monteres på tre 40,6 cm (16”) stolper, skal den monteres på alle tre stolper ved brug af yderhullerne og midterhullerne. BEMÆRK: Den lodrette midte af skærmen vil være lige med den midterlinje, som indikeres på de etiketter, der er placeret direkte under hvert hængsel. Husk på dette, når monteringsplaceringen bestemmes.

skruer (D) gennem de flade slutteskiver (E) og vægpladen (A) ind i træafstiverne.

VÆG - BETON, BETONBLOKKE

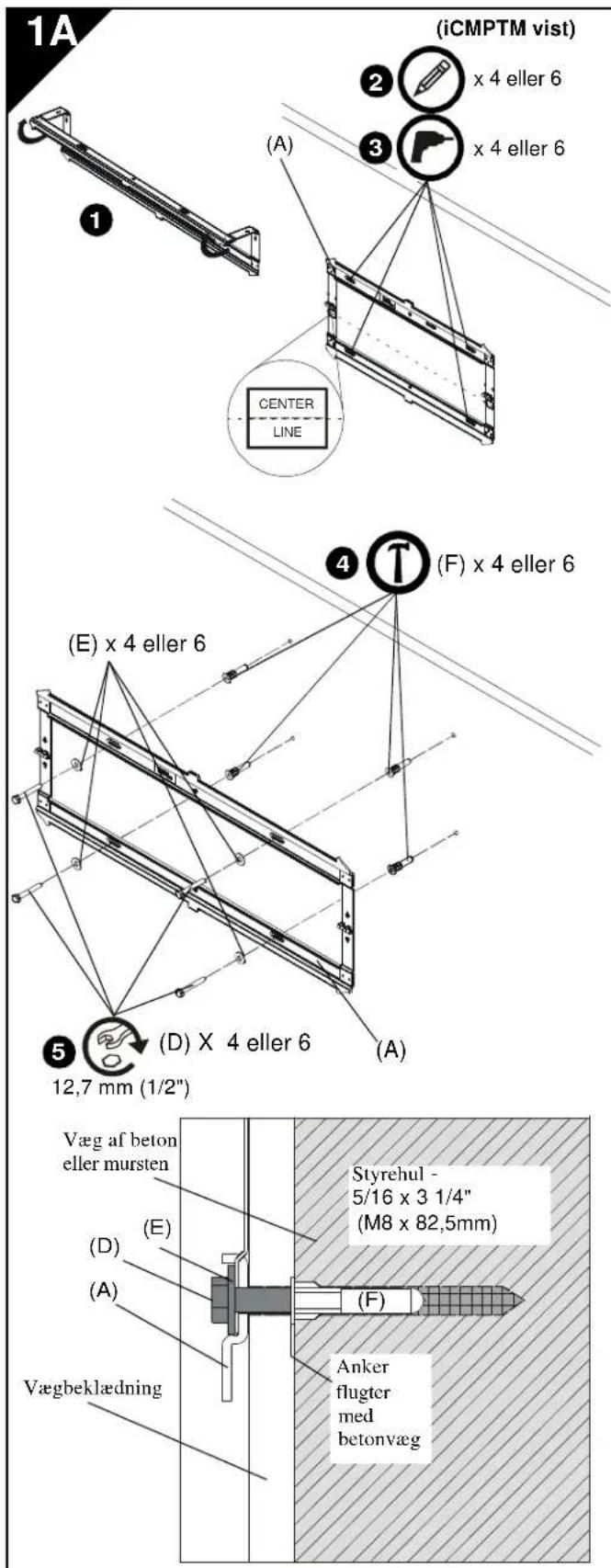

ELLER MURSTEN ADVARSEL: Hvis denne komponent monteres på en konstruktion, der ikke er stærk nok, kan det forårsagealvorlig personskade eller beskadigelse af udstyret!Montøren er ansvarlig for at sørge for, at komponentenmonteres på en konstruktion, der kan bære fem gangeudstyrets samlede vægt. Forstærk konstruktionen efterbehov, før komponenten monteres. Væggen, som ophængetfastgøres til, kan have en maks. tykkelse af gipsplader på1,6 cm (5/8"). ADVARSEL: RISIKO FOR ELEKTRISK STØD! HVIS DER SKÆRES ELLER BORES I ELEKTRISKELEDNINGER ELLER KABLER KAN DET MEDFØREDØDSFALD ELLER ALVORLIG PERSONSKADE! KontrollerALTID, at der ikke er elektriske ledninger eller kabler bagophænget, før du borer eller installerer ophænget. ADVARSEL: RISIKO FOR EKSPLOSION OG BRAND! HVIS DER SKÆRES ELLER BORES I GASLEDNINGERKAN DET MEDFØRE DØDSFALD ELLER ALVORLIGPERSONSKADE! Kontroller ALTID, at der ikke er ledninger,som fører gas, vand eller affald eller andet i væggen bagophænget, før du borer, skærer eller installerer ophænget.

1. Fold vægpladen (A) ud før montering på væg.

2. Planér vægpladen (A) og marker placeringen af

styrehullerne på den ønskede monteringsplacering. BEMÆRK: I forbindelse med iCLPTM3 kan enten de fire inder- eller yderhuller benyttes. BEMÆRK: I forbindelse med iCXPTM3 skal de fire yderhuller og de to midterhuller på vægpladen bruges ved montering. BEMÆRK: Den lodrette midte af skærmen vil være lige med den midterlinje, som indikeres på de etiketter, der er placeret direkte under hvert hængsel. Husk på dette, når monteringsplaceringen bestemmes.

3. Bor 8 mm (5/16") diameter styrehuller i væggen på

hammer til at banke rawpluggene ind i hullerne. VIGTIGT! : Ankrene skal monteres igennem enhver vægbeklædning, indtil de flugter med betonvæggen

5. Brug en 12,7 mm (1/2") skruenøgle til at montere skruer

(D) gennem de flade slutteskiver (E) og vægpladen (A) ind i betonrawpluggene (F).

(D) X 4 eller 6 (E) x 4 eller 6 (F) x 4 eller 6 (A) (F) 5/16 x 3 1/4" (M8 x 82,5mm) (A) (D) (E) Væg af beton eller mursten Vægbeklædning Styrehul - Anker flugter med betonvægiC-PFM3 Serie Instruktionsvejledning

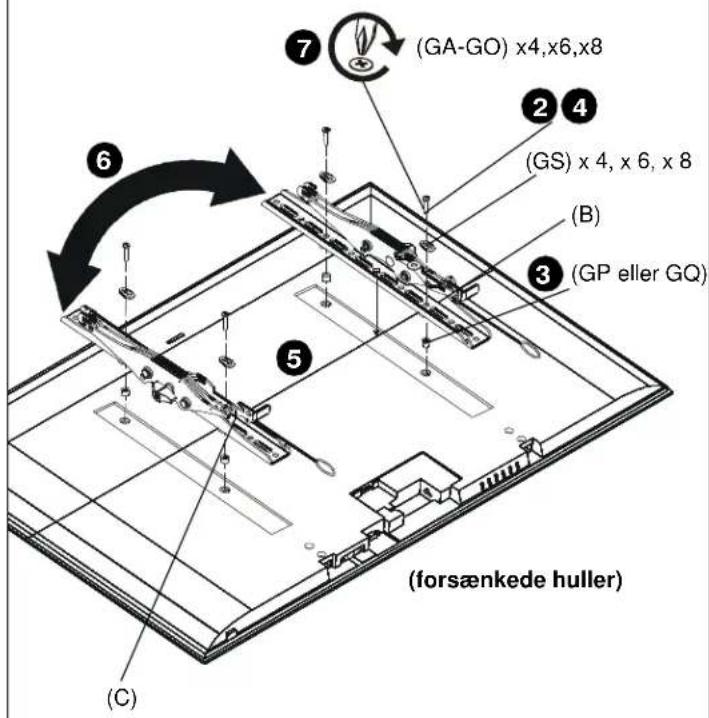

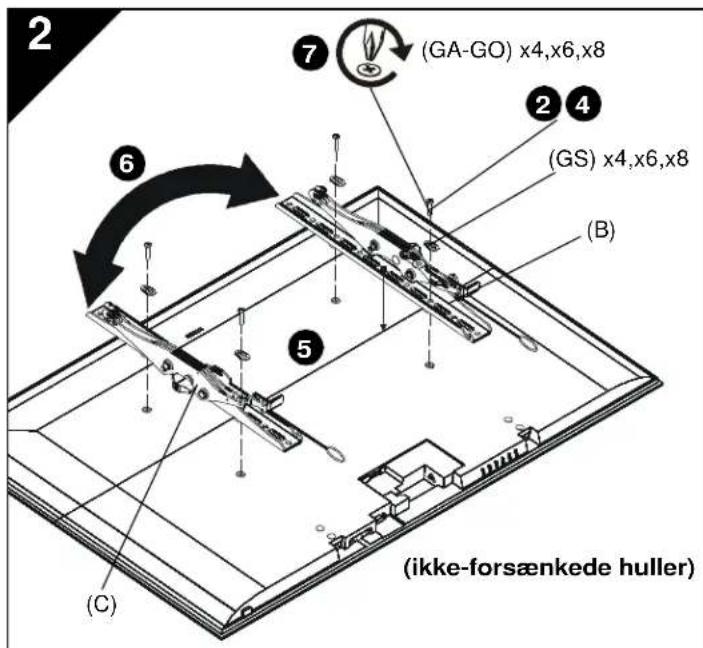

1. Læg skærmen med forsiden nedad på en beskyttende

overflade. FORSIGTIG: Brug af skruer med en forkert diameter kan beskadige din skærm! De korrekte skruer vil nemt kunne skrues ind i skærmens monteringshuller.

2. Vælg skruernes diameter ved at undersøge

materiel (GA-GO) (8 mm, 6 mm, 5 mm, eller 4 mm) og sammenligne med monteringshullerne på skærmen.

3. Vælg afstandsstykker:

  • Hvis monteringshullerne ikke er forsænkede, og begge beslag (B og C) kan ligge fladt mod skærmen, er det ikke nødvendigt med afstandsstykker.
  • Hvis monteringshullerne er forsænkede, eller hvis fremspring forhindrer beslagene (B og C) i at ligge fladt, skal der bruges afstandsstykker (GP eller GQ). FORSIGTIG: Brug af skruer med forkert længde kan beskadige din skærm! De korrekte skruer vil have tilstrækkelig gevindtilkobling uden at røre ved bunden af skærmens monteringshuller.

4. Vælg skruens længde:

  • Indfør med hånden den KORTESTE skruelængde med den valgte diameter (GA, GE, GI eller GL) gennem beslag (B og C), universal-slutteskruer (GS) og det valgte afstandsstykke (GP eller GQ om nødvendigt) ind i skærmens monteringshul. Skru IKKE skruen i hullet på nuværende tidspunkt.
  • Den korrekte skruelængde kræver, at basen af skruehovedet stikker frem over den flade skive, en afstand som svarer til eller er større end skruens diameter. Hvis skruelængden er utilstrækkelig, vælges en længere skrue. Vælg den korteste skrue, som vil stikke frem i den nødvendige afstand.

5. Anbring beslagene (B og C) på skærmen, idet du

sikrer dig følgende:

  • De øverste kroge er mod skærmens øverste del.
  • Midten af beslagene (B og C) er så tæt som muligt på skærmens bagsides midte efter montering. Midten af beslaget er angivet med det rombeformede hul.

6. Hvis der monteres en skærm med et bredt hulmønster,

kan det være nødvendigt at ombytte standerne (B og C). Se afsnittet Ombytning af interfacebeslag for at få flere oplysninger.

7. Brug en stjerneskruetrækker til omhyggeligt at

montere de valgte skruer igennem de flade slutteskiver (GS), beslag og afstandsstykkerne (GP eller GQ, om nødvendigt) og ind i skærmen.

(ikke-forsænkede huller)

(GA-GO) x4,x6,x8 (B) (C) (forsænkede huller)

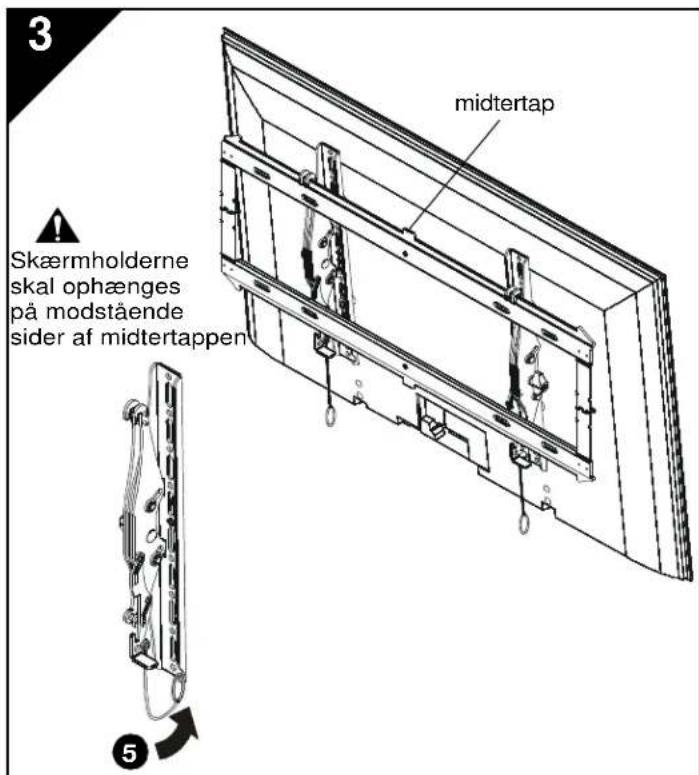

VÆGPLADE ADVARSEL: Hvis vægtkapaciteten overskrides, kan det forårsage alvorlig personskade eller beskadigelse af udstyret! Det er installatørens ansvar at sørge for, at den totale vægt for alle dele ikke overstiger 56,7 kg for iCMPTM3 og iCLPTM3 eller 79,4 kg for iCXPTM3. Anvendelse med produkter som er tungere end den angivne maksimalvægt, kan medføre at ophænget og dets tilbehør falder ned og forårsager skader. ADVARSEL: Skærmen kan være meget tung! Sørg for, at skærmen kan løftes og manøvres uden problemer og som påkrævet for at montere den på vægpladen. Hvis de rette forholdsregler ikke træffes, kan det resultere i alvorlig personskade eller beskadigelse af udstyret! ADVARSEL: Skærmholderne skal hænges på modstående sider af midtertappen på vægpladen!

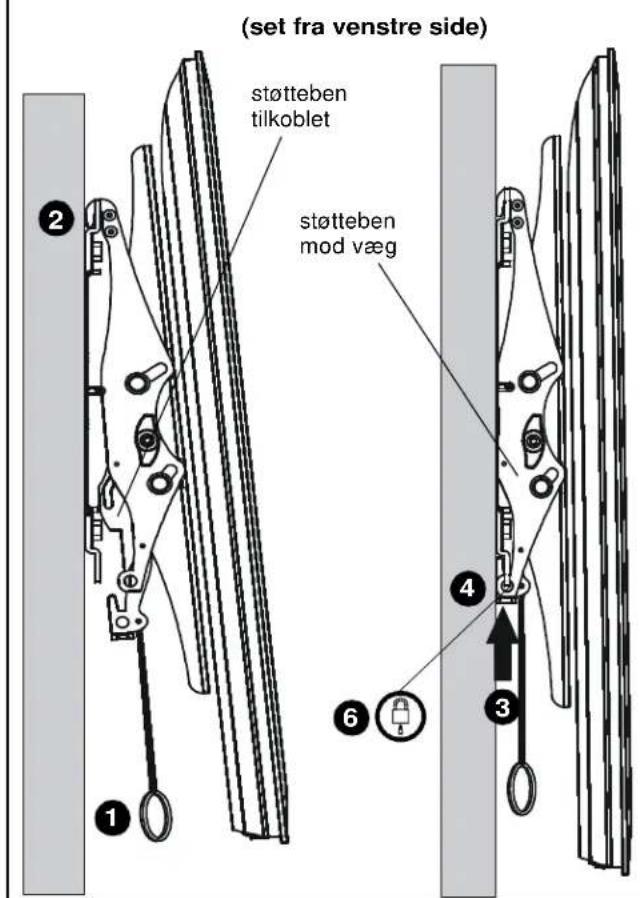

1. Sørg for at skærmholderne er i støttebensposition

ved at trække håndtagene så langt ned som muligt.

2. Hæng skærmen med beslagene (B og C) på den

øverste skinne af vægpladen (A). Støtterne skal gribe ind i den nederste del af vægpladen. BEMÆRK: Enhver justering af kabelstyring eller bagskærms skal foretages, mens skærmen hviler på støttebenene.

3. Lås op for støttebenene ved at skubbe på

skærmholderne, indtil støttebenene hviler mod væggen.

4. Skub længere ind og op på skærmholderne for

at låse skærmen fast på væggen.

5. Stropper kan stikkes bag skærmen på hakket på

interfacebeslagene (B og C), efter monteringen er færdig, så de ikke er synlige for seeren.

6. (Valgfrit) Før hængelåsen eller kabellåsen

(medfølger ikke) gennem bundhullerne på skærmholderne for yderligere sikkerhed. Skærmholderne skal ophænges på modstående sider af midtertappen midtertap

støtteben tilkoblet støtteben mod vægiC-PFM3 Serie Instruktionsvejledning

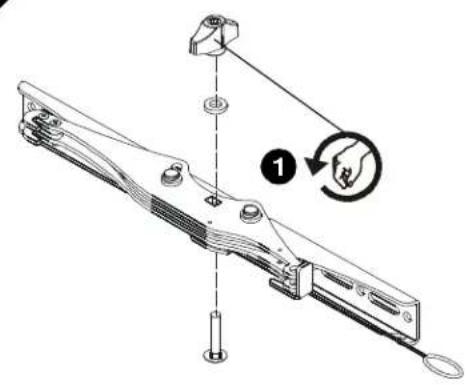

1. Fjern vippespændingsgrebet, slutteskiven og

skruen fra interfacebeslaget. VIGTIGT! : Hold beslagene roligt, når du fjerner grebet, slutteskiven og skruen fra interfacen for at forhindre de indvendige slutteskiver i at falde ud. Hvis de indvendige slutteskiver falder ud, skal de indsættes igen i den korrekte position, før du kan montere grebet igen på den anden side!

2. Sæt grebet, slutteskiven og skruen på plads igen i

4. Monter interfacebeslagene ifølge instruktionerne i

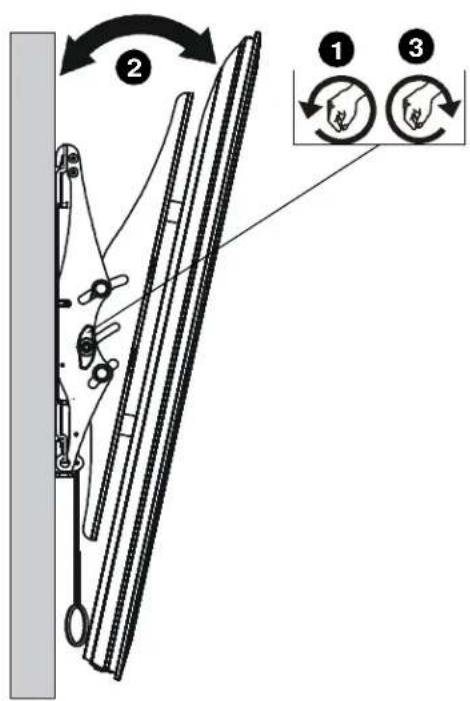

1. Juster vippespændingsgrebene til den ønskede

2. Juster skærmens hældning ved at trække toppen af

skærmen væk fra væggen, indtil den ønskede hældning er nået.

3. Stram vippespændingsgrebene for at fastgøre
