BEDIENUNGSANLEITUNG iCMPTM3B03 Chief
WARNUNG: Falls nicht alle Anweisungen gelesen und gut verstanden werden, kann dies zu schweren Körperverletzungen, Schaden an den Geräten führen und die Werksgarantie nichtig machen! Der Monteur ist dafür verantwortlich, dass alle Komponenten unter Einhaltung der mitgelieferten Anweisungen korrekt zusammengebaut und eingebaut werden. WARNUNG: Wenn für diese Komponente keine ausreichende bauliche Tragkraft vorhanden ist, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Installateur ist dafür verantwortlich zu überprüfen, ob die Wand, an der diese Komponente verankert wird, das Fünffache der Gesamtlast aller befestigten Geräte sicher tragen kann. Andernfalls muss die Wand verstärkt werden, bevor die Komponente angebracht wird. Die Gipsschicht der Wand, an welcher die Halterung befestigt wird, darf maximal 15,9 mm betragen. WARNUNG: Wenn das zulässige Gewicht überschritten wird, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Monteur hat dafür zu sorgen, dass das Gesamtgewicht aller befestigen Bauelemente 56,7 kg (125 lbs) - im Falle des iCMPTM3 und des iCLPTM3 - bzw. 79,4 kg (175 lbs) - im Falle des iCXPTM3 - nicht überschreitet. Eine Nutzung mit Produkten, welche die maximale Tragkraft überschreiten, kann dazu führen, dass die Halterung bricht und/ oder herunterfällt und kann eventuell Verletzungen verursachen. ADVERTÊNCIAS e AVISOS IMPORTANTES! ATENÇÃO alerta-o para a possibilidade de ferimentos graves ou morte se não seguir as instruções. CUIDADO alerta-o para a possibilidade de danos ou destruição do equipamento se não seguir as instruções correspondentes. ATENÇÃO: A NÃO LEITURA E O NÃO ACATAMENTO DAS

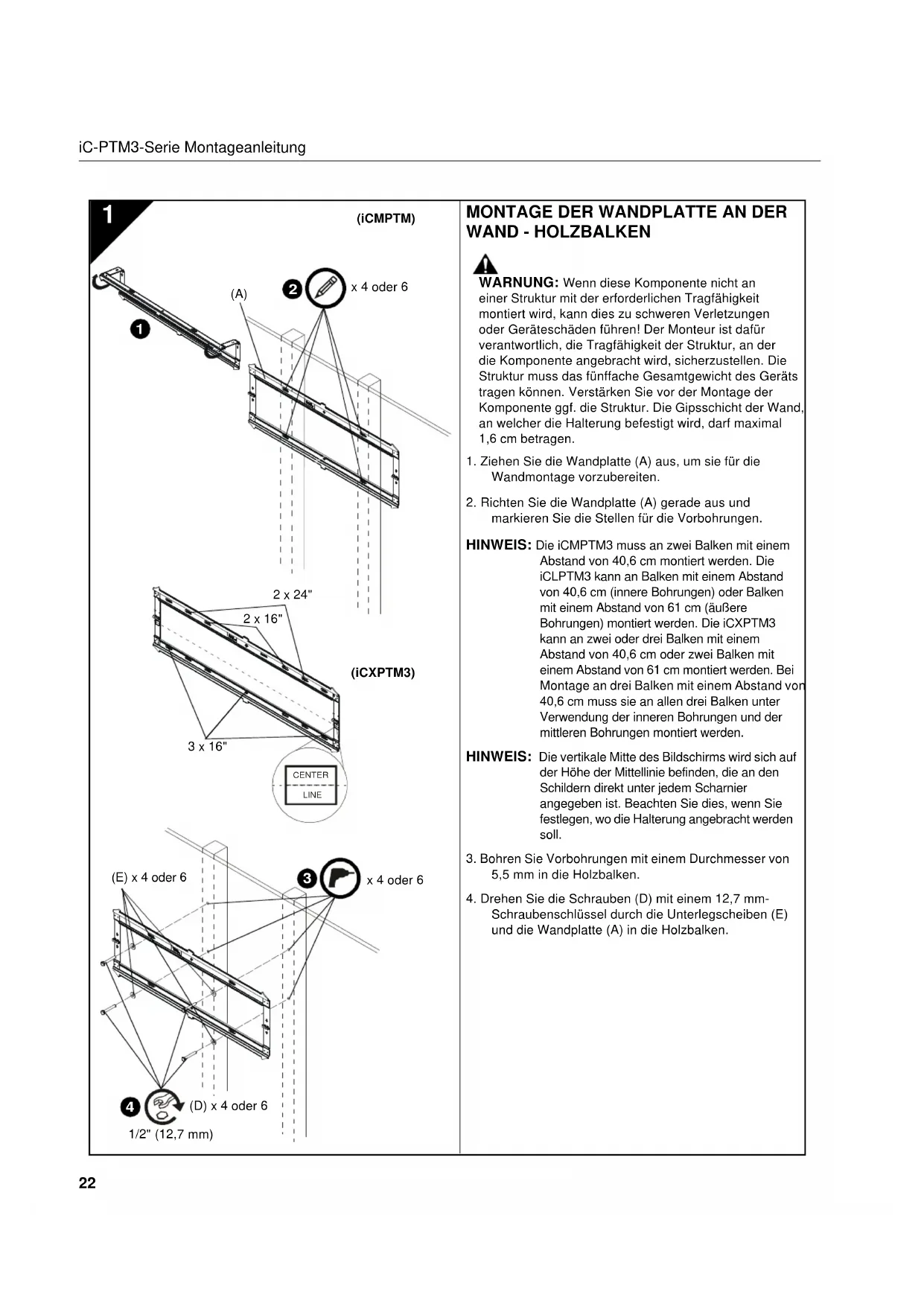

1iC-PTM3-Serie Montageanleitung
WARNUNG: Wenn diese Komponente nicht an einer Struktur mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich, die Tragfähigkeit der Struktur, an der die Komponente angebracht wird, sicherzustellen. Die Struktur muss das fünffache Gesamtgewicht des Geräts tragen können. Verstärken Sie vor der Montage der Komponente ggf. die Struktur. Die Gipsschicht der Wand, an welcher die Halterung befestigt wird, darf maximal 1,6 cm betragen.

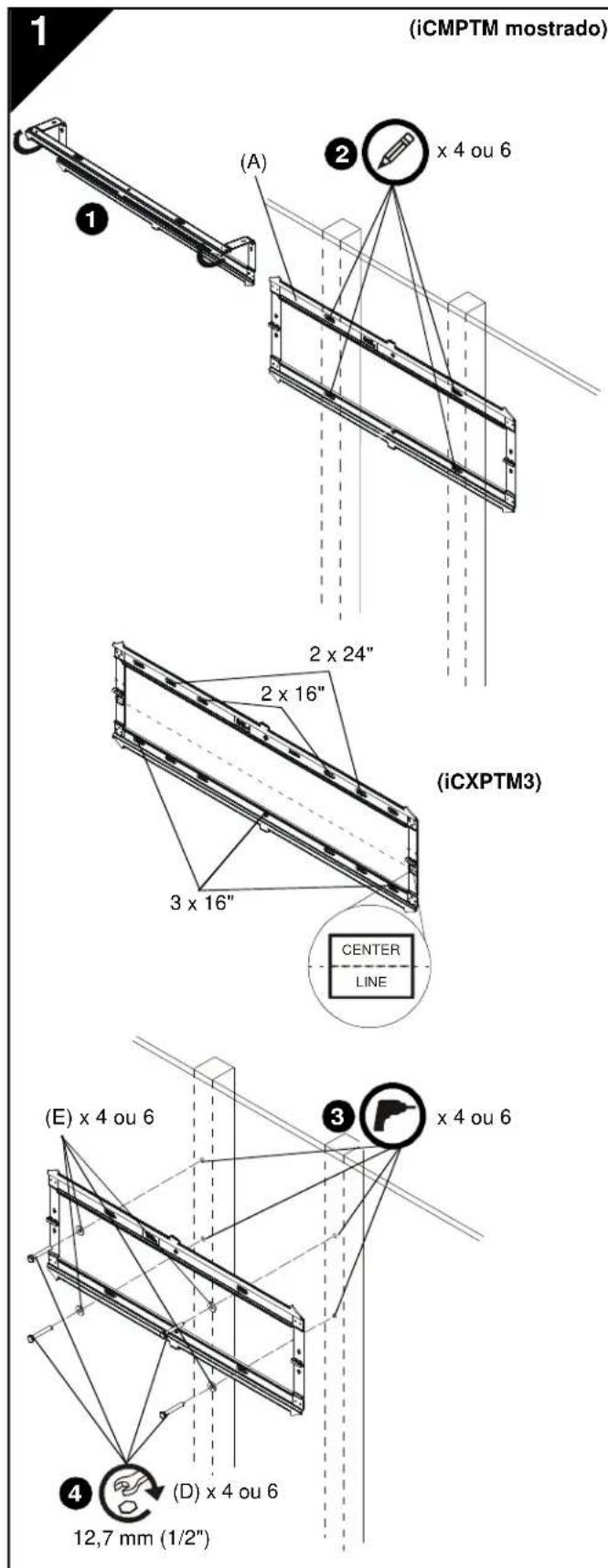

1. Ziehen Sie die Wandplatte (A) aus, um sie für die
Wandmontage vorzubereiten.
2. Richten Sie die Wandplatte (A) gerade aus und
markieren Sie die Stellen für die Vorbohrungen. HINWEIS: Die iCMPTM3 muss an zwei Balken mit einem Abstand von 40,6 cm montiert werden. Die iCLPTM3 kann an Balken mit einem Abstand von 40,6 cm (innere Bohrungen) oder Balken mit einem Abstand von 61 cm (äußere Bohrungen) montiert werden. Die iCXPTM3 kann an zwei oder drei Balken mit einem Abstand von 40,6 cm oder zwei Balken mit einem Abstand von 61 cm montiert werden. Bei Montage an drei Balken mit einem Abstand von 40,6 cm muss sie an allen drei Balken unter Verwendung der inneren Bohrungen und der mittleren Bohrungen montiert werden. HINWEIS: Die vertikale Mitte des Bildschirms wird sich auf der Höhe der Mittellinie befinden, die an den Schildern direkt unter jedem Scharnier angegeben ist. Beachten Sie dies, wenn Sie festlegen, wo die Halterung angebracht werden soll.
3. Bohren Sie Vorbohrungen mit einem Durchmesser von
5,5 mm in die Holzbalken.
4. Drehen Sie die Schrauben (D) mit einem 12,7 mm-
Schraubenschlüssel durch die Unterlegscheiben (E) und die Wandplatte (A) in die Holzbalken.
(E) x 4 oder 6 x 4 oder 6 CENTER LINE 2 x 24" 2 x 16" (iCXPTM3) 3 x 16"Montageanleitung iC-PTM3-Serie
WARNUNG: Wenn diese Komponente nicht an einer Struktur mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich, die Tragfähigkeit der Struktur, an der die Komponente angebracht wird, sicherzustellen. Die Struktur muss das fünffache Gesamtgewicht des Geräts tragen können. Verstärken Sie vor der Montage der Komponente ggf. die Struktur. Die Gipsschicht der Wand, an welcher die Halterung befestigt wird, darf maximal 1,6 cm betragen.
WARNUNG: GEFAHR EINES ELEKTRISCHEN
SCHLAGS! DAS ZERSCHNEIDEN ODER ANBOHREN
VON ELEKTRISCHEN LEITUNGEN ODER KABELN KANN
ZUM TOD FÜHREN ODER SCHWERE
PERSONENSCHÄDEN VERURSACHEN! Stellen Sie IMMER sicher, dass sich in dem Bereich hinter der Befestigungsfläche keine elektrischen Leitungen und Kabel befinden, bevor Sie bohren oder Schrauben anbringen. WARNUNG: EXPLOSIONS- UND BRANDGEFAHR!
DAS BESCHÄDIGEN ODER ANBOHREN VON
GASLEITUNGEN KANN ZUM TOD FÜHREN ODER SCHWERE PERSONENSCHÄDEN VERURSACHEN! Stellen Sie IMMER sicher, dass sich in dem Bereich hinter der Befestigungsfläche keine Gas-, Wasser-, Abwasser- oder andere Rohrleitungen befinden, bevor Sie schneiden, bohren oder Schrauben anbringen.

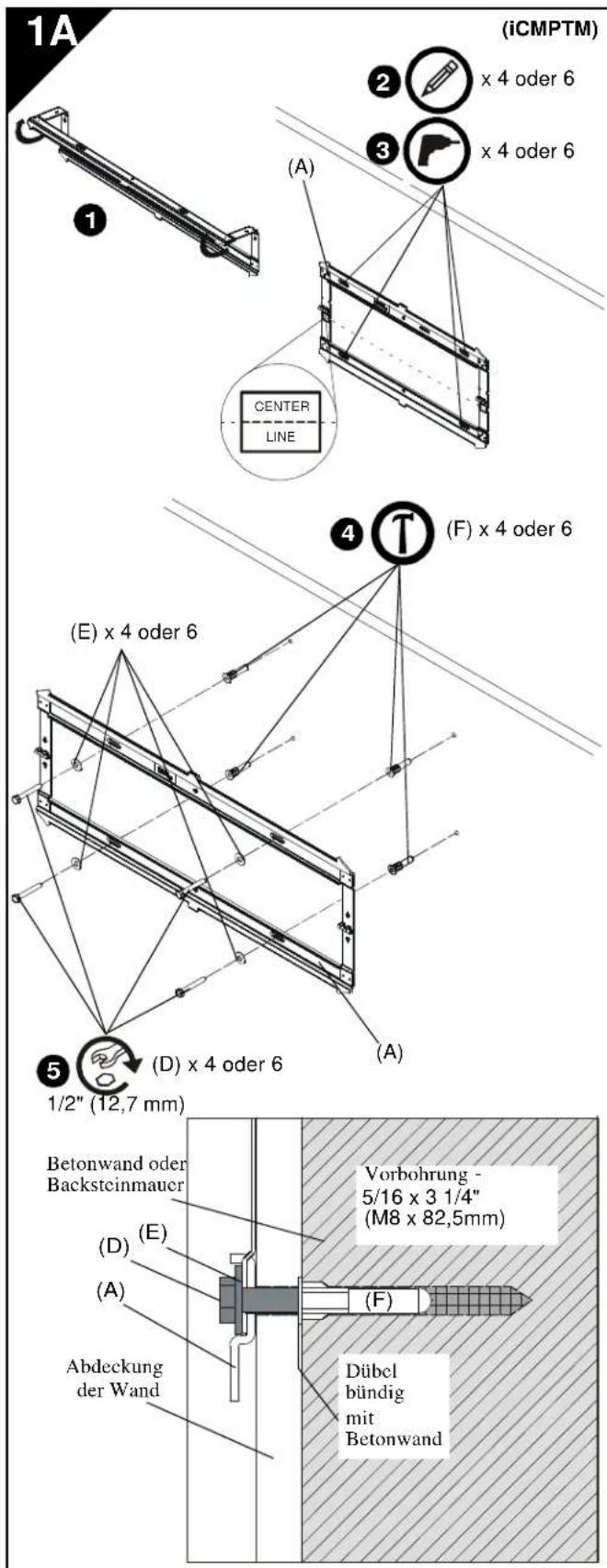

1. Ziehen Sie die Wandplatte (A) aus, um sie für die
Wandmontage vorzubereiten.
2. Richten Sie die Wandplatte (A) gerade aus und
markieren Sie die Stellen für die Vorbohrungen. HINWEIS: Für die iCLPTM3 können entweder die vier inneren oder die vier äußeren Bohrungen verwendet werden. HINWEIS: Verwenden Sie für die Montage der iCXPTM3 die äußeren vier Bohrungen und die zwei mittleren Bohrungen an der Wandplatte. HINWEIS: Die vertikale Mitte des Bildschirms wird sich auf der Höhe der Mittellinie befinden, die an den Schildern direkt unter jedem Scharnier angegeben ist. Beachten Sie dies, wenn Sie festlegen, wo die Halterung angebracht werden soll.
3. Bohren Sie an den markierten Stellen Vorbohrungen
mit einem Durchmesser von 8 mm in die Wand. Die Vorbohrungen müssen mindestens 8,25 cm tief sein.
4. Setzen Sie vier Betondübel (F) in die Vorbohrungen ein.
Verwenden Sie einen Hammer, um die Dübel in die Bohrungen einzubringen. WICHTIG! : Die Dübel müssen die Abdeckung der Wand vollständig durchdringen und bündig mit der Betonwand abschließen
5. Drehen Sie die Schrauben (D) mit einem 12,7 mm-
Schraubenschlüssel durch die Unterlegscheiben (E) und die Wandplatte (A) in die Betondübel (F).
1/2" (12,7 mm) (A) (D) x 4 oder 6 (E) x 4 oder 6 (F) x 4 oder 6 (F) 5/16 x 3 1/4" (M8 x 82,5mm) (A) (D) (E) Betonwand oder Backsteinmauer Abdeckung der Wand Vorbohrung - Dübel bündig mit Betonwand
x 4 oder 6iC-PTM3-Serie Montageanleitung

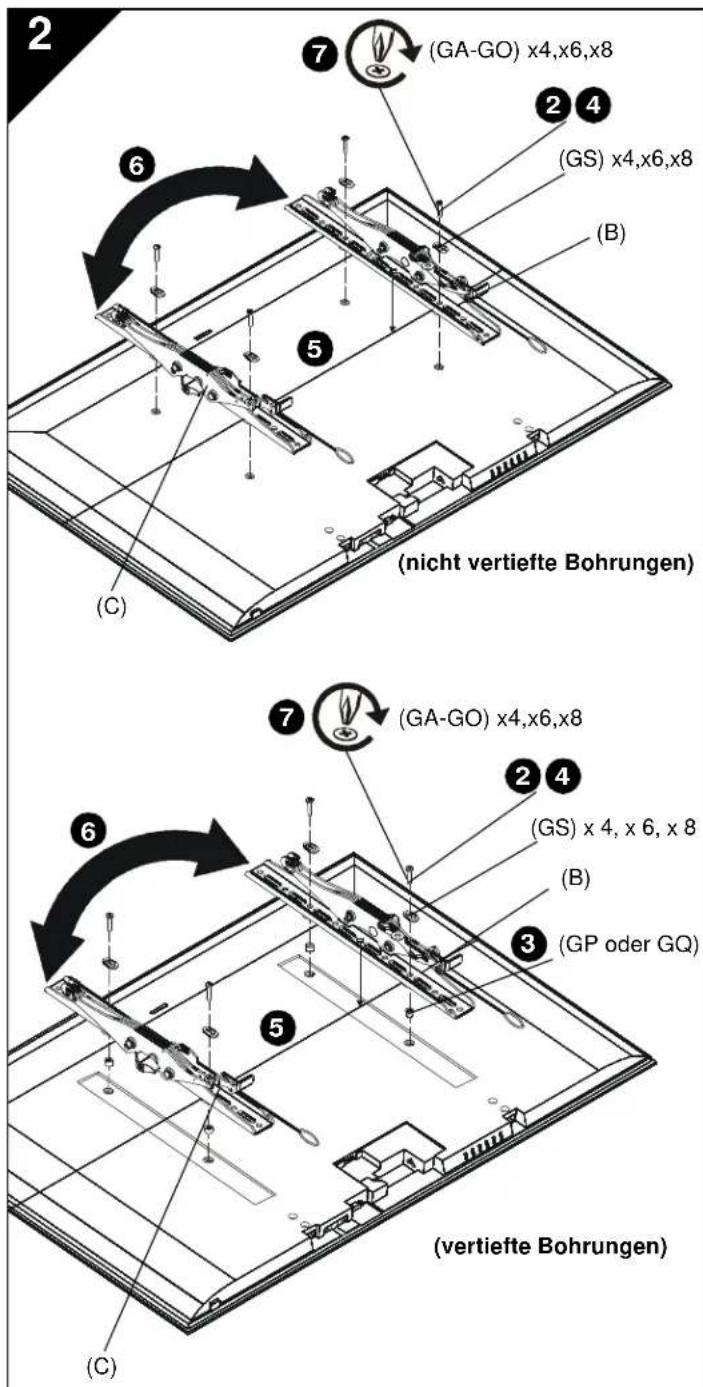

MONTAGE DER HALTERUNGEN AN DEN
BILDSCHIRM WARNUNG: Das Bohrmuster muss für die iCMPTM3 mindestens 100 mm x 100 mm und für die iCLPTM3 und die iCXPTM3 mindestens 200 mm x 200 mm betragen.
1. Legen Sie den Bildschirm mit der Vorderseite nach
unten auf eine schützende Oberfläche. VORSICHT: Durch die Verwendung von Schrauben mit unpassendem Durchmesser kann Ihr Bildschirm beschädigt werden! Passende Schrauben lassen sich leicht in die Bildschirm-Montagebohrungen drehen.
2. Wählen Sie den Schrauben-Durchmesser, indem
Sie in den Beuteln mit Befestigungsmitteln die Schrauben „GA“ bis „GO“ heraussuchen (8 mm, 6 mm, 5 mm oder 4 mm) und mit den Montagebohrungen am Bildschirm vergleichen.
3. Wählen Sie die Abstandhalter:
- Liegen die Montagebohrungen nicht vertieft und können beide Halterungen (B und C) flach am Bildschirm anliegen, so sind keine Abstandhalter erforderlich.
- Liegen die Montagebohrungen vertieft oder können die Halterungen (B und C) aufgrund von Überständen nicht flach anliegen, so müssen Abstandhalter (GP oder GQ) verwendet werden. VORSICHT: Durch die Verwendung von Schrauben mit unpassender Länge kann Ihr Bildschirm beschädigt werden! Passende Schrauben haben eine angemessene Drehverbindung, ohne den Boden der Bildschirm- Montagebohrungen zu berühren.
4. Wählen Sie die Schrauben-Länge:
- Drehen Sie die KÜRZESTE Schraube des gewählten Durchmessers (GA, GE, GI oder GL) mit der Hand durch die Halterung (B und C), die universale Unterlegscheibe (GS) und den gewählten Abstandhalter (GP oder GQ, falls erforderlich) in die Bildschirm-Montagebohrung. Drehen Sie die Schraube zu diesem Zeitpunkt noch NICHT vollständig in die Bohrung.
- Passende Schraubenlänge bedeutet, dass die Basis des Schraubenkopfes über die flache Unterlegscheibe heraussteht. Der Abstand muss mindestens dem Schraubendurchmesser entsprechen. Ist die Schraubenlänge unpassend, wählen Sie eine längere Schraube. Wählen Sie die kürzeste Schraube, die dem erforderlichen Abstand entspricht.
5. Platzieren Sie die Halterungen (B und C) am
Bildschirm, wobei Sie Folgendes sicherstellen:
- Die oberen Haken zeigen zur Oberseite des Bildschirms.
- Die Mitte der Halterungen (B und C) sind nach der Montage so nah an der Mitte der Bildschirmrückseite wie möglich. Die Mitte der Halterung wird von der rautenförmigen Öffnung angezeigt.
6. Bei Montage eines Bildschirms mit breitem Lochbild ist
es eventuell erforderlich, die Position der senkrechten Anschlussplatten (B und C) zu tauschen. Für Details siehe Abschnitt „Position der Anschlussplatten tauschen“.
7. Drehen Sie die ausgewählten Schrauben vorsichtig
mit einem Kreuzschlitzschraubendreher durch die universalen Unterlegscheiben (GS), Halterungen (B und C) und Abstandhalter (GP oder FQ, falls erforderlich) in den Bildschirm.
8. Ziehen Sie alle Schrauben an. Stellen Sie sicher, dass
alle maßgeblichen Bildschirm-Montagebohrungen (4, 6 oder 8) verwendet werden.
(nicht vertiefte Bohrungen)
(GA-GO) x4,x6,x8 (GP oder GQ) (C) (B)Montageanleitung iC-PTM3-Serie

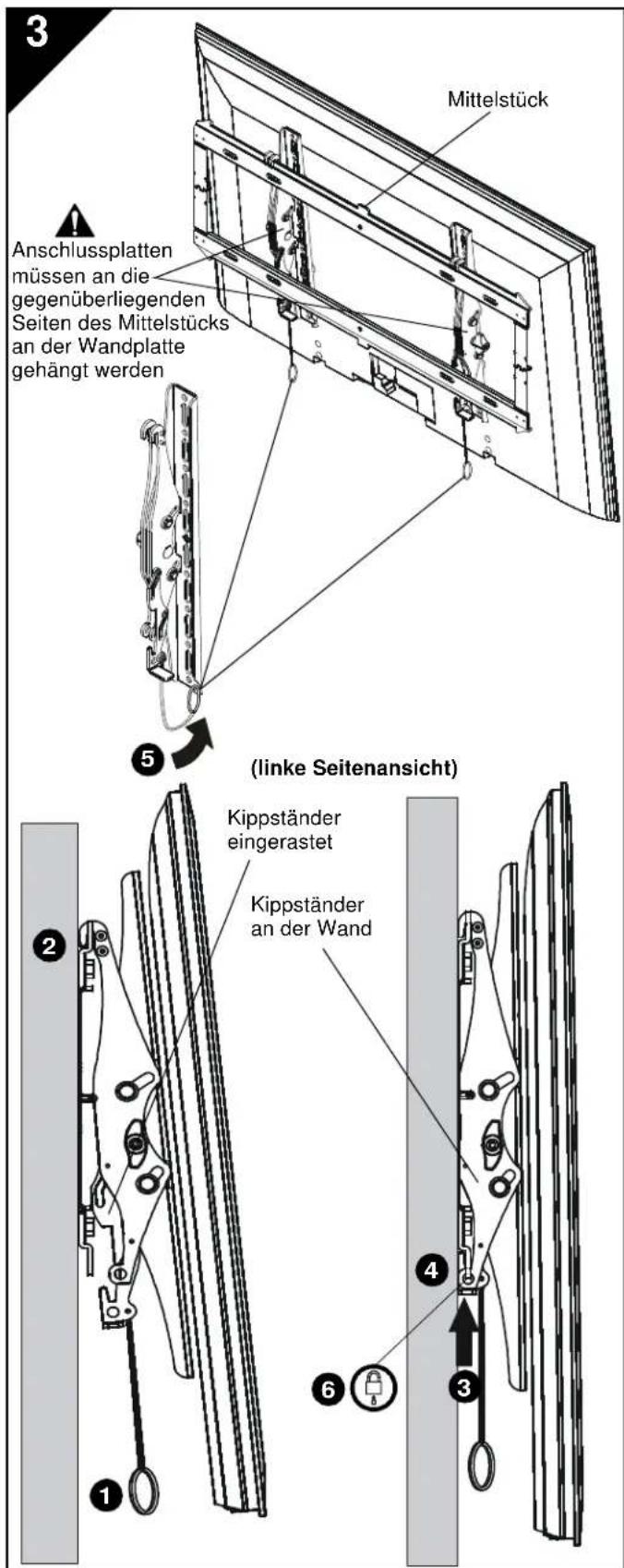

MONTAGE DES BILDSCHIRMS AN
DER WANDPLATTE WARNUNG: Das Überschreiten der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist dafür verantwortlich sicherzustellen, dass das Gesamtgewicht aller Komponenten 56,7 kg für die iCMPTM3 und die iCLPTM3 oder 79,4 kg für die iCXPTM3 nicht überschreitet. Eine Nutzung mit Produkten, welche die maximale Tragkraft überschreiten, kann dazu führen, dass die Halterung oder deren Zubehör bricht und/oder herunterfällt und kann eventuell Verletzungen verursachen. WARNUNG: Der Bildschirm kann sehr schwer sein! Stellen Sie sicher, dass der Bildschirm für die Montage an der Wandplatte sicher angehoben und bewegt werden kann. Wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden, kann dies zu schweren Verletzungen oder Geräteschäden führen! WARNUNG: Anschlussplatten müssen an die gegenüberliegenden Seiten des Mittelstücks an der Wandplatte gehängt werden!
1. Stellen Sie sicher, dass alle Anschlussplatten in
Kippständer-Position sind, indem Sie die Griffe so weit wie möglich herunterziehen.
2. Hängen Sie den Bildschirm mit den Halterungen (B
und C) auf die obere Schiene der Wandplatte (A). Der Kippständer sollte am unteren Teil der Wandplatte befestigt sein. HINWEIS: Anpassungen an der Kabelführung oder Bildschirmrückseite sollten vorgenommen werden, wenn der Bildschirm am Kippständer ruht.
3. Entriegeln Sie den Kippständer, indem Sie ihn an
den Anschlussplatten hochschieben, bis der Kippständer an der Wand ruht.
4. Schieben Sie den Kippständer weiter an den
Anschlussplatten hoch, um den Bildschirm in der Position an der Wand zu fixieren.
5. Riemen können nach Beendigung der Montage
hinter dem Bildschirm an der Anschlussplatten- Einkerbung (B und C) befestigt werden, sodass sie für den Betrachter nicht sichtbar sind.
6. (Optional) Führen Sie für zusätzliche Sicherheit
das Vorhänge- oder Kabelschloss (nicht im Lieferumfang enthalten) durch die unteren Bohrungen an der Anschlussplatte.
Mittelstück Anschlussplatten müssen an die gegenüberliegenden Seiten des Mittelstücks an der Wandplatte gehängt werden
(linke Seitenansicht) Kippständer eingerastet Kippständer an der WandiC-PTM3 Series Montageanleitung

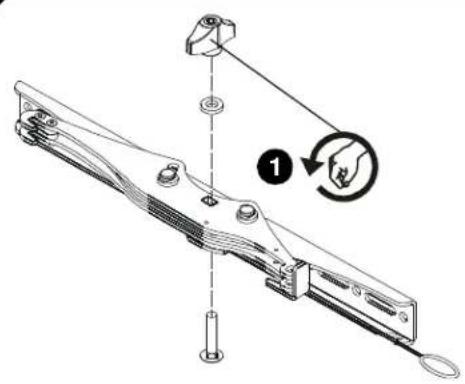

Position der Anschlussplatten tauschen (optional) Bei einem breiten Lochbild muss die Position der senkrechten Anschlussplatten getauscht werden. Konsultieren Sie die Tabelle 1 (unten), um zu sehen, ob dies erforderlich ist.
1. Entfernen Sie den Spannknopf zum Anpassen der
Neigungsspannung, die Unterlegscheibe und die Schraube von der Anschlussplatte. WICHTIG! : Halten Sie die Anschlussplatten beim Entfernen von Spannknopf, Unterlegscheibe und Schraube ruhig, damit keine Unterlegscheiben aus dem Inneren herausfallen. Wenn Unterlegscheiben aus dem Inneren herausgefallen sind, müssen sie vor dem Wiederanbringen des Spannknopfes auf der anderen Seite wieder in der richtigen Position eingelegt werden!
2. Bringen Sie den Spannknopf, die Unterlegscheibe
und die Schraube in umgekehrter Reihenfolge wieder an.
3. Wiederholen Sie dies für die andere
4. Montieren Sie die Anschlussplatten nach den
Anweisungen in Abschnitt 2. Tabelle 1: Breite des Lochbilds Modell Nr. normale Montage AnschlussplattentauscheniCMPTM3 100-440mm 441-506mmiCLPTM3 200-663mm 664-728.8mmiCXPTM3 200-847mm 848-913mm
Einstellen des Neigungswinkels
1. Stellen Sie die Spannknöpfe zum Anpassen der
Neigungsspannung auf die gewünschte Spannung ein.
2. Stellen Sie die Neigung des Bildschirms ein, indem
Sie den oberen Rand des Bildschirms von der Wand wegziehen, bis der gewünschte Neigungswinkel erreicht ist.
3. Ziehen Sie die Spannknöpfe zum Anpassen der
Neigungsspannung fest, um den Neigungswinkel festzulegen.
