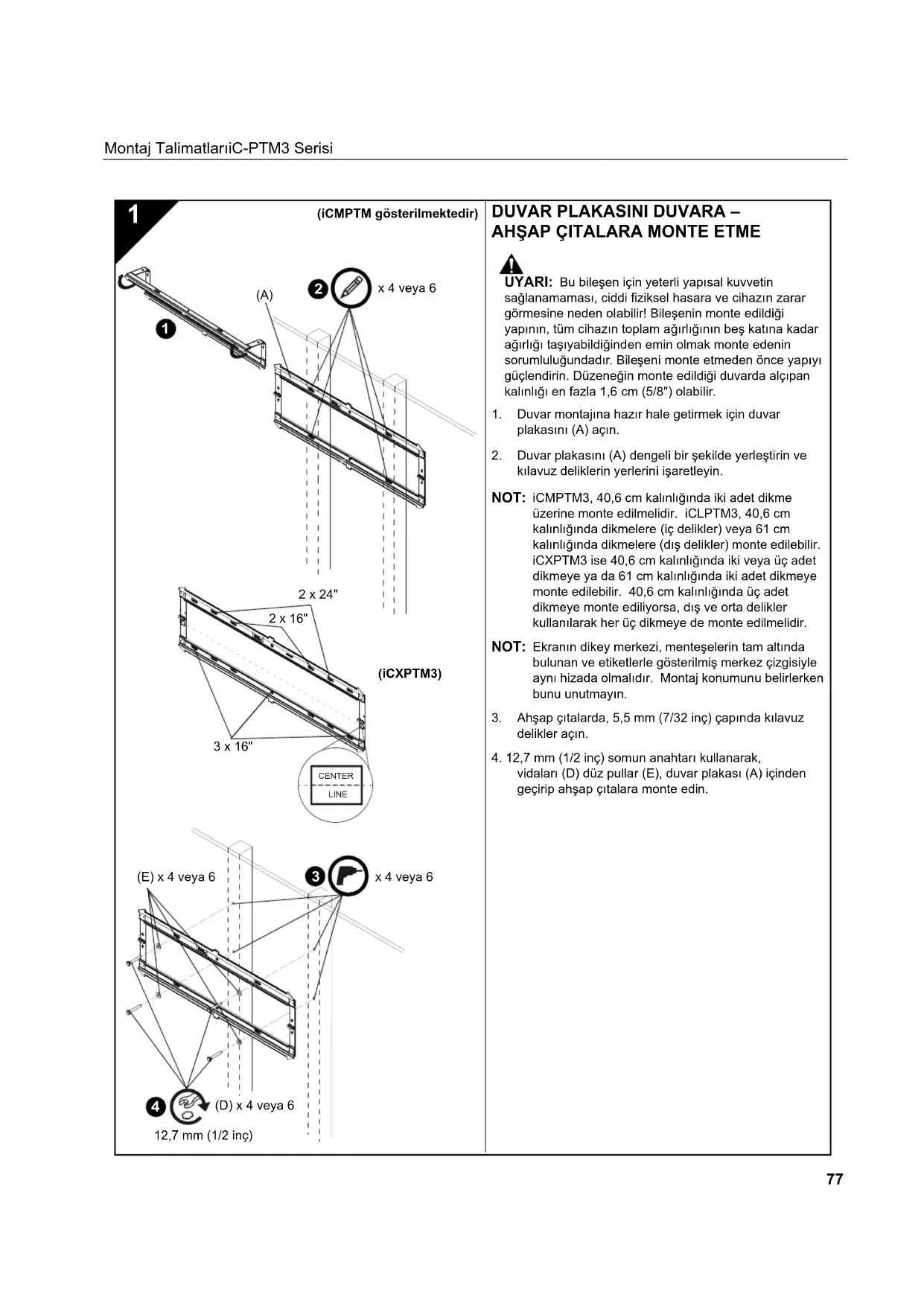

KULLANIM KILAVUZU iCMPTM3B03 Chief

UYARI: Bu bileşen için yeterli yapısal kuvvetin sağlanamaması, ciddi fiziksel hasara ve cihazın zarar görmesine neden olabilir! Bileşenin monte edildiği yapının, tüm cihazın toplam ağırlığının beş katına kadar ağırlığı taşıyabildiğinden emin olmak monte edenin sorumluluğundadır. Bileşeni monte etmeden önce yapıyı güçlendirin. Düzeneğin monte edildiği duvarda alçıpan kalınlığı en fazla 1,6 cm (5/8") olabilir.

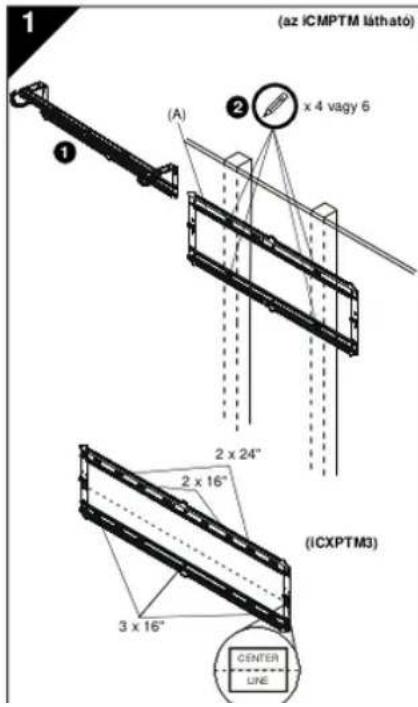

1. Duvar montajına hazır hale getirmek için duvar

2. Duvar plakasını (A) dengeli bir şekilde yerleştirin ve

kılavuz deliklerin yerlerini işaretleyin. NOT: iCMPTM3, 40,6 cm kalınlığında iki adet dikme üzerine monte edilmelidir. iCLPTM3, 40,6 cm kalınlığında dikmelere (iç delikler) veya 61 cm kalınlığında dikmelere (dış delikler) monte edilebilir. iCXPTM3 ise 40,6 cm kalınlığında iki veya üç adet dikmeye ya da 61 cm kalınlığında iki adet dikmeye monte edilebilir. 40,6 cm kalınlığında üç adet dikmeye monte ediliyorsa, dış ve orta delikler kullanılarak her üç dikmeye de monte edilmelidir. NOT: Ekranın dikey merkezi, menteşelerin tam altında bulunan ve etiketlerle gösterilmiş merkez çizgisiyle aynı hizada olmalıdır. Montaj konumunu belirlerken bunu unutmayın.

3. Ahşap çıtalarda, 5,5 mm (7/32 inç) çapında kılavuz

vidaları (D) düz pullar (E), duvar plakası (A) içinden geçirip ahşap çıtalara monte edin.

CENTER LINE (iCMPTM gösterilmektedir)

x 4 veya 6 (D) x 4 veya 6 (E) x 4 veya 6 x 4 veya 6 2 x 24" 2 x 16" (iCXPTM3) 3 x 16"iC-PTM3 Serisi Montaj Talimatları

UYARI: Bu bileşen için yeterli yapısal kuvvetin sağlanamaması, ciddi fiziksel hasara ve cihazın zarar görmesine neden olabilir! Bileşenin monte edildiği yapının, tüm cihazın toplam ağırlığının beş katına kadar ağırlığı taşıyabildiğinden emin olmak monte edenin sorumluluğundadır. Bileşeni monte etmeden önce yapıyı güçlendirin. Düzeneğin monte edildiği duvarda alçıpan kalınlığı en fazla 1,6cm (5/8”) olabilir

UYARI: ELEKTRİK ÇARPMA TEHLİKESİ! ELEKTRİK

KORDONLARINI YA DA KABLOLARINI KESMEK VEYA

MATKAPLA DELMEK ÖLÜME YA DA CİDDİ KİŞİSEL YARALANMAYA NEDEN OLABİLİR! Matkapla delmeden ya da bağlama elemanlarını monte etmeden önce montaj yüzeyinin arkasındaki alanda elektrik teli ya da kablosu bulunmadığından DAİMA emin olun

ÖLÜME YA DA CİDDİ KİŞİSEL YARALANMAYA NEDEN OLABİLİR! Kesmeden, matkapla delmeden veya bağlama elemanlarını monte etmeden önce montaj yüzeyinin arkasındaki alanda gaz, su, pis su ya da diğer herhangi bir tesisatın bulunmadığından DAİMA emin olun

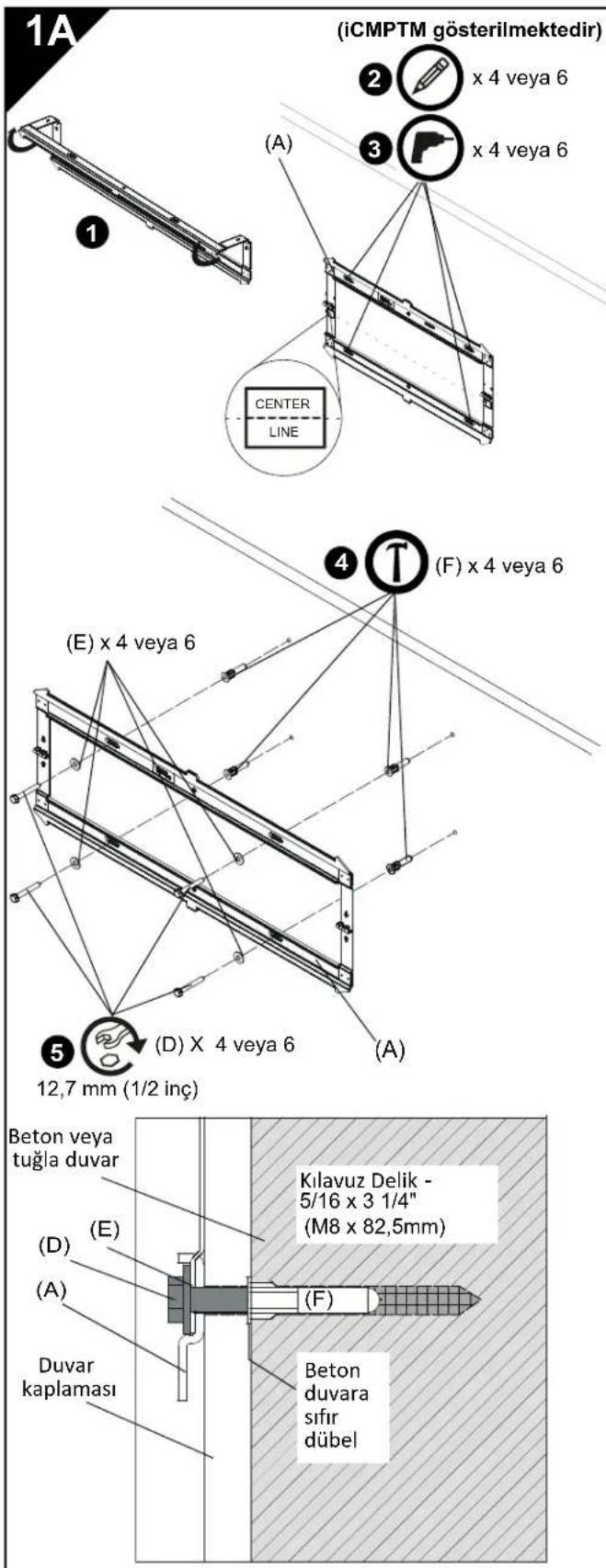

1. Duvar montajına hazır hale getirmek için duvar

2. Duvar plakasını (A) dengeli bir şekilde yerleştirin ve

arzu edilen montaj yerindeki kılavuz deliklerin yerlerini işaretleyin. NOT: iCLPTM3’te içteki veya dıştaki dört delikten istenilen kullanılabilir. NOT: iCXPTM3’te, montaj için duvar plakasındaki dört dış deliği ve iki orta deliği kullanın. NOT: Ekranın dikey merkezi, menteşelerin tam altında bulunan ve etiketlerle gösterilmiş merkez çizgisiyle aynı hizada olmalıdır. Montaj konumunu belirlerken bunu unutmayın.

3. İşaretlenen noktalardan duvara 8 mm (5/16 inç)

çapında kılavuz delikler açın. Açılan delikler en az 8,25 cm (3,25 inç) derinliğinde olmalıdır.

4. Açılan deliklere dört adet beton dübeli (F) takın.

Dübelleri deliklere hafifçe vurarak sokmak için çekiç kullanın. ÖNEMLİ! : Dübeller, duvar kaplamasının türünden bağımsız olarak beton duvara sıfır şekilde monte edilmelidir

5. 12,7 mm (1/2 inç) somun anahtarı kullanarak,

vidaları (D) düz pullar (E), duvar plakası (A) içinden geçirip beton dübellere (F) monte edin.

(iCMPTM gösterilmektedir) CENTER LINE x 4 veya 6

x 4 veya 6 (F) Beton duvara sıfır dübel Kılavuz Delik

UYARI: Minimum delik düzeni boyutu, iCMPTM3 için 100 mm x 100 mm; iCLPTM3 ve iCXPTM3 içinse 200 mm x 200 mm.

1. Ekranı yüzüstü biçimde koruyucu bir yüzeye yatırın.

DİKKAT: Uygun olmayan çaptaki vidaların kullanılması ekranınıza zarar verebilir! Uygun vidalar ekran montaj deliklerine kolayca oturur.

2. Donanımları (GA-GO) inceleyip ekrandaki montaj

delikleri ile karşılaştırarak vida çapını seçin (8 mm, 6 mm, 5 mm veya 4 mm).

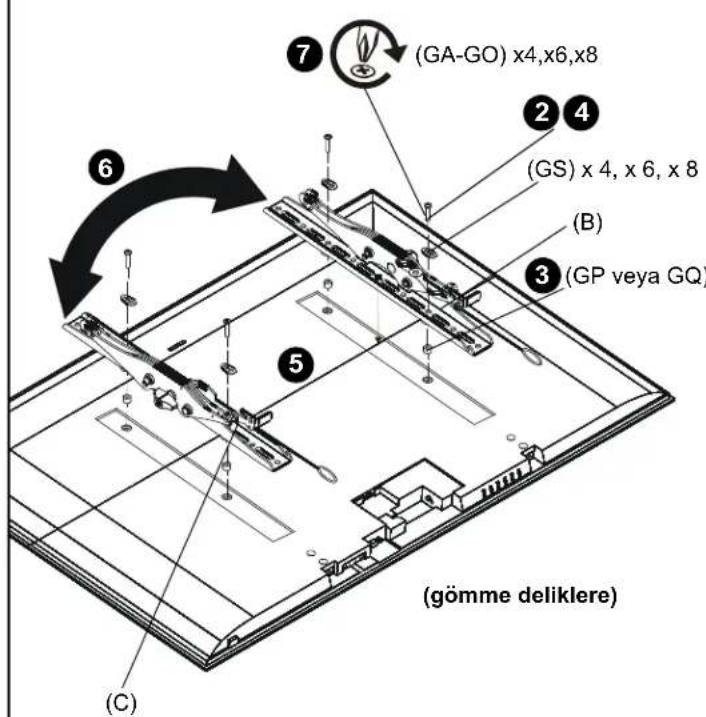

3. Ara parçalarını seçin:

  • Montaj delikleri gömülü değilse ve her iki destek de (B ve C) ekrana doğru düz yatabiliyorsa ara parçasına gerek yoktur.
  • Montaj delikleri gömülü ise veya çıkıntılar desteklerin (B ve C) düz yatmasını engelliyorsa ara parçaları (GP veya GQ) kullanılmalıdır. DİKKAT: Uygun olmayan uzunluktaki vidaların kullanılması ekranınıza zarar verebilir! Uygun vidalar, ekran montaj deliklerinin altına temas etmeden yeterli diş tutuşuna sahiptir.

4. Vida uzunluğunu seçin:

  • Elinizi kullanarak, seçilen vida çaplarından (GA, GE, GI veya GL) EN KISA uzunlukta olanını, destek (B ve C), üniversal pul (GS) ve seçilen ara parçası (gerekiyorsa GP veya GQ) içinden geçirip ekran montaj deliğine takın. Bu sırada vidayı deliğe VİDALAMAYIN.
  • Uygun vida uzunluğu için, vida başının vida çapına eşit veya vida çapından daha büyük bir mesafede olacak şekilde düz pulun üzerinde çıkıntı yapması gerekir. Vida uzunluğu yetersiz ise daha uzun bir vida seçin. Gerekli mesafede çıkıntı yapan en kısa vidayı seçin.

5. Destekleri (B ve C) ekrana yerleştirirken

ağıdakilere dikkat edin:

  • Üst kancalar ekranın üst tarafına doğru.
  • Desteklerin (B ve C) merkezi, takıldıktan sonra ekranın arkasının merkezine mümkün olduğunca yakın. Desteğin merkezi, baklava şeklindeki delikle belirtilmiştir.

6. Delik düzeni geniş bir ekran monte ediliyorsa duvar

dikmeleri (B ve C)’nin yerini değiştirmek gerekebilir. Ayrıntılar için Arabirim Desteklerinin Yerinin Değiştirilmesi bölümüne bakın.

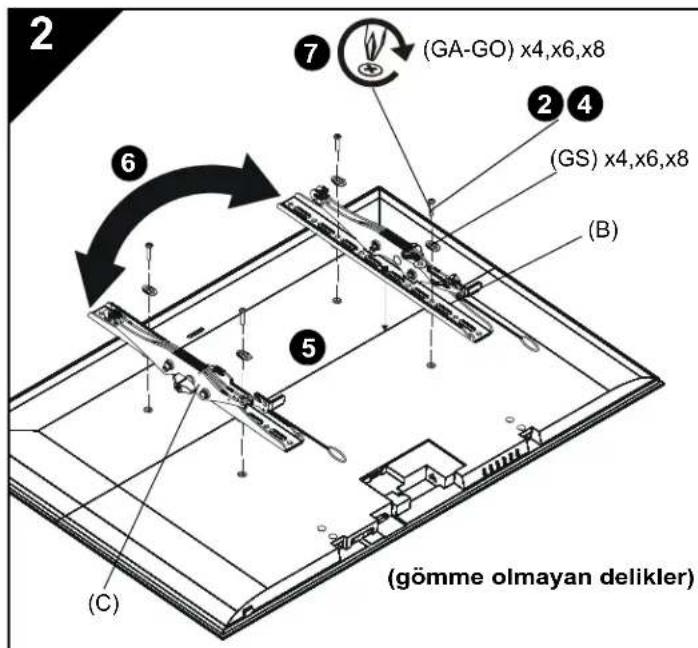

7. Yıldız tornavida kullanarak, seçilen vidaları üniversal

pullar (GS), destekler (B ve C) ve ara parçaları (gerekliyse, GP veya GQ) içinden geçirerek ekrana dikkatlice monte edin.

8. Tüm vidaları sıkıştırın. Mevcut tüm ekran montaj

deliklerinin (4, 6 veya 8) kullanıldığından emin olun.

(gömme olmayan delikler)

(GP veya GQ)iC-PTM3 Serisi Montaj Talimatları

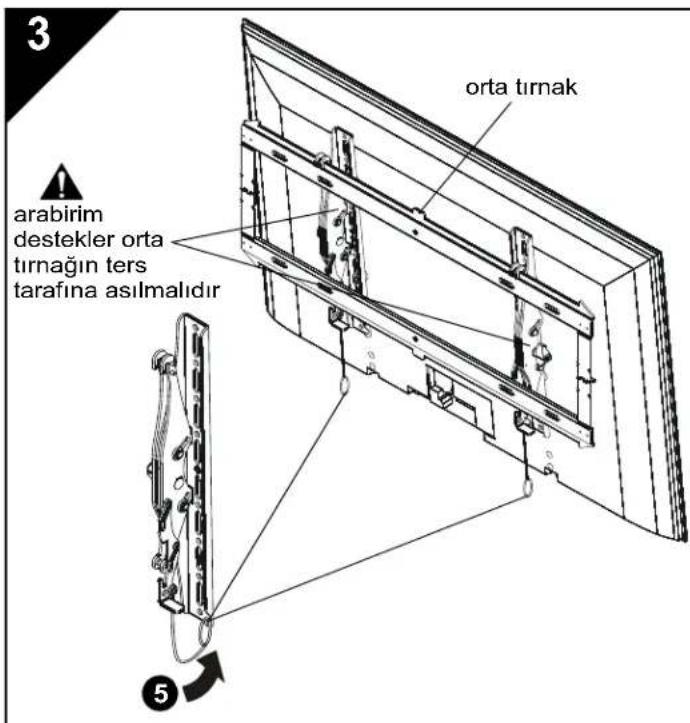

MONTE ETME UYARI: Ağırlık kapasitesinin aşılması ciddi yaralanmalara veya cihazın zarar görmesine neden olabilir! Takılı bileşenlerin birleşik ağırlığının, iCMPTM3 ve iCLPTM3 için 56,7 kg (125 lb)’yi ya da iCXPTM3 için 79,4 kg (175 lb)’yi aşmadığından emin olmak monte edenin sorumluluğundadır. Belirtilen maksimum ağırlıktan daha ağır ürünlerle kullanımı, düzeneğin ve aksesuarlarının çöküp olası yaralanmalara sebebiyet vermesine neden olabilir. UYARI: Ekran çok ağır olabilir! Ekranın duvar plakasına monte edilmek üzere gerektiği şekilde güvenli olarak kaldırıldığından ve döndürüldüğünden emin olun. Yeterli önlemlerin alınmaması, ciddi yaralanmalara ve cihazın zarar görmesine neden olabilir! UYARI: Arabirim destekleri, duvar plakasındaki orta tırnağın ters tarafına asılmalıdır!

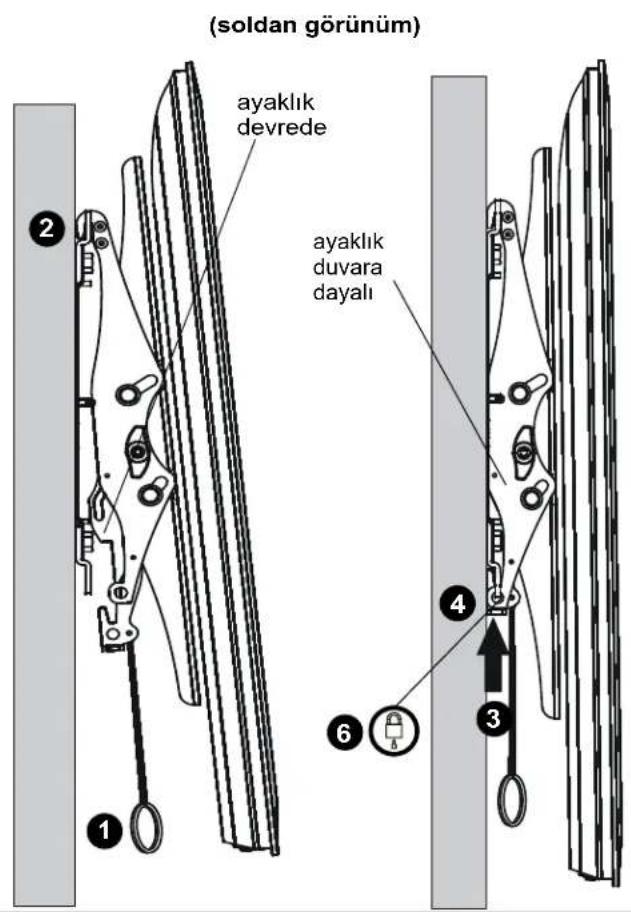

1. Tutma yerlerini çekilebildiği kadar aşağı çekerek

arabirim desteklerinin ayaklık konumunda olmasını sağlayın.

2. Ekranı desteklerle (B ve C) duvar plakasının (A) üst

rayına asın. Ayaklık, duvar plakasının alt kısmında devreye girmiş olmalıdır. NOT: Kablo yönetimi veya ekran arkası ayarları, ekran, ayaklık üstündeyken yapılmalıdır.

3. Ayaklık, duvara dayanana kadar arabirim

desteklerini yukarı iterek ayaklığı çözün.

4. Ekranı duvara dayalı konumda kilitlemek için

arabirim desteklerini biraz daha yukarı itin.

5. Montaj tamamlandıktan sonra izleyici tarafından

görülmemesi için şeritler, arabirim destekleri (B ve C) üzerindeki çentiklere sarılabilir.

6. (İsteğe bağlı) Fazladan emniyet sağlamak için

asma kilit veya kablo kilidini (pakete dahil değildir) arabirim desteğinin alt deliklerinden geçirin. arabirim destekler orta tırnağın ters tarafına asılmalıdır orta tırnak

(soldan görünüm) ayaklık

Arabirim Desteklerinin Yerinin Değiştirilmesi (İsteğe Bağlı) Geniş delik düzenlerinde arabirim destekleri ters çevrilmelidir. Bunun gerekli olup olmadığını anlamak için aşağıdaki Tablo 1’e bakın.

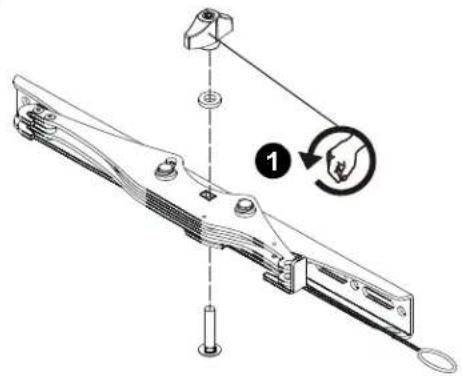

1. Eğim gerilimi topuzunu, rondelayı ve vidayı

arabirim desteğinden çıkarın. ÖNEMLİ! : İçteki rondelaların düşmemesi için topuzu, rondelayı ve vidayı arabirimden sökerken destekleri sabit tutun. İçteki rondelalar düşerse, topuz diğer tarafa yeniden takılmadan önce rondelalar doğru yerlere yerleştirilmelidir!

2. Topuzu, rondelayı ve vidayı ters sırayla yeniden

3. Aynı işlemi diğer arabirim desteğine de uygulayın.

4. Arabirim desteklerini, Bölüm 2’deki yönergelere

göre monte edin. Tablo 1: Delik Düzeni Genişliği Model # normal montaj duvar dikmelerini değiştiriCMPTM3 100-440mm 441-506mmiCLPTM3 200-663mm 664-728.8mmiCXPTM3 200-847mm 848-913mm

1. Eğim gerilimi ayarlama topuzlarını istenen gerilime

2. İstediğiniz eğim konumunu elde edene kadar

ekranın üst kısmını kendinize doğru –duvardan dışa doğru– çekerek ekran eğimini ayarlayın.

3. Eğim konumunu sabitlemek için eğim gerilimi

ayarlama topuzlarını sıkın.
