KULLANIM KILAVUZU iCLPTM3B03 Chief

UYARI: UYARILAR, yonergeler izlenmediginde ciddi
yaralanmalarve ya olume neden olabilecek olasiklara kargu
sizi yarir.

ONLEM: ONLEM. ilgili yongereler i zlemedigin zakirdine ihazn hasar gormesine vya tahr imolasna neden olabileek oclasikara kargi sizi uyarr.

UYARI: Tum yonergelerin konummamas, tam okaral anajilammasi ve yerine getirilmemesi, ciddi kiselj eryalannalara, techizatin hasar gormesine veya fabrika garantisinen geceriligni yitmesine neden olabir. Tum biliegreneri verlen yonergeleri kullanarik dur gdn bir sekilde monte edimesi ve kurulmasi, montaj yapan kisinin sorumlulugundadir.

FONTOS FIGYEL MEZTETESEK ES OVINTEZKEDESEK!

UYARI: Bu bileşen,... yoperi kuyvetin saglanamaması, ciddi fiziksel hasara ve cihazın zarar gormesine neden olabilir! Bileşenin monte edildigi yapınin, tum cihazın toplam,... bagiri,... be... katina kadar,... a,... taşyabildigiinden emin olmak monte edenis sorumluluğundadir. Bileşeni monte etmeden onc... yapimi,... Güçlendirin. Düzenegrin monte edildigi duvara algipan kalı,... en fazla 1,6 cm (5/8") olabilir.

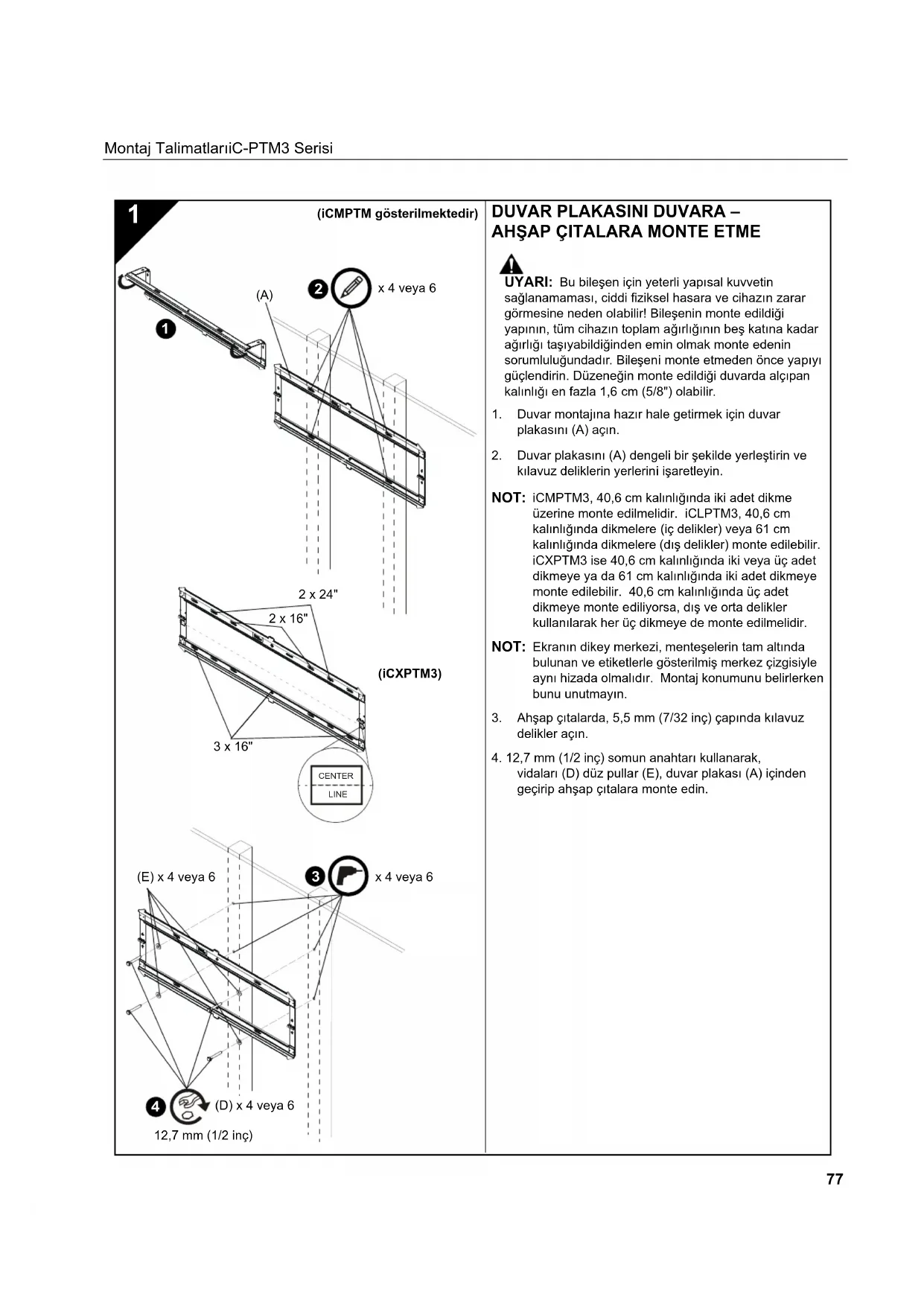

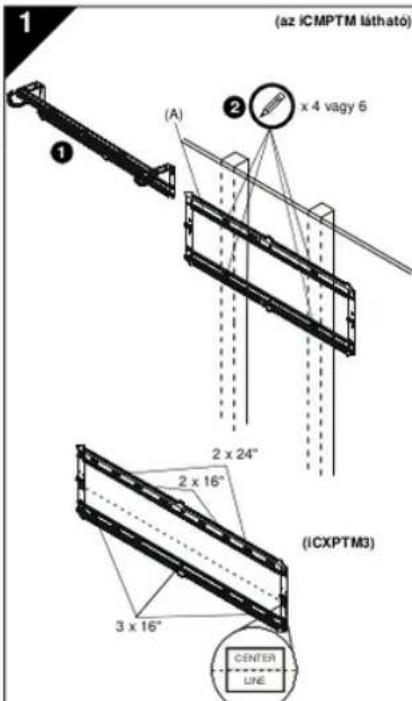

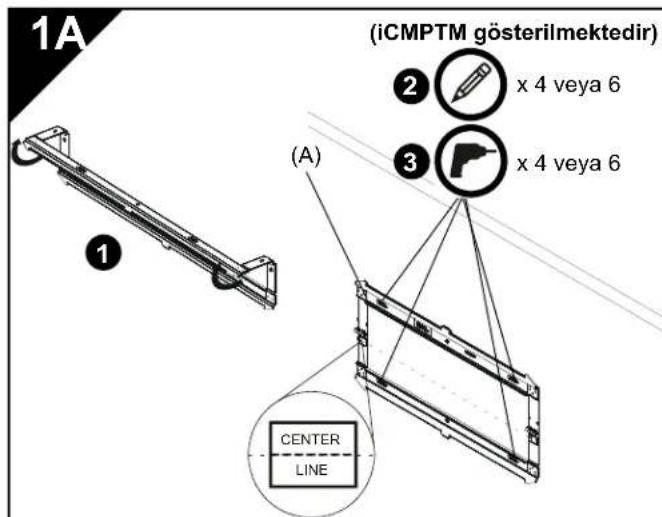

1. Duvar montajina hazir hale getirmek icin duvar plakasin (A) acin.
2. Duvar plakasin (A) dengeli bir sekilde yerleştin ve kilavuz deliklerin yerlerini isaretleyin.

NOT: iCMPTM3, 40,6 cm kalinliginda iki adet dikme uzerine monte edilmelir. iCLPTM3, 40,6 cm kalinlignda dikmelere (ic delikler) vya 61 cm kalinlignda dikmelere (dis delikler) monte edilebilir. iCXPTM3 ise 40,6 cm kalinlignda iki vya uc adet dikmeye ya da 61 cm kalinlignda iki adet dikmeye monte edilebilir. 40,6 cm kalinlignda uc adet dikmye monte edilityorsa, dis ve orta delikler kullanilarak her uc dikmeye de monte edilmelir.
NOT: Ekranin dikey merkezi, menteselerin tam altinda bulunan ve etiketlerle gosterilmis merkez cizgisije ayni hizada olmaldir. Montaj konumunu belirkerken bunu unutmayin.
3. Ahsap citalarda, 5,5 mm (7/32 inc) capinda kilavuz delikler acin.
4. 12,7 mm (1/2 inc) somun anahtari kullanarak, vidalari (D) diz pullar (E), duvar plakasi (A) icindenGPCirip ahsap citalara monte edin.

12,7 mm (1/2 in)

DUVAR PLAKASINI DUVARA-BETONA, BETON BLOGA VEYA TUGLAYA MONTE ETME

UYARI: Bu bileşin,... yeri; laki kuvvetin saglanamamasi, ciddi fiziksel hasara ve cihazın zarar gormesine neden olabilir! Bileşin monte edildigi yapinin, tum cihazın toplam,... giri,...nin beş katina kadar,...giri,...tasyabildigiinden emin olmak monte edenin sorumluluğundadir. Bileşni monte etmeden,... once yapı,... gülendirin. Düzenegrin monte edildigi duvara alçipan kalı,...n en fazla 1,6cm (5/8") olabilir.

UYARI: ELEKTRIK CARPMA TEHLIKESI! ELEKTRIK KORDONLARINI YA DA KABOLARINI KESMEK VEYA MATKAPLA DELMEK OLUME YA DA CIDDI KISEL YARALANMAYA NEDEN OLABILIR! Matkapla delmeden ya da baglama elemanlarini monte etmeden once montaj yüzeyinin arkasindaki alanda elektrik teli ya da kablosu bulunmadigindan DAIMA emin olun.

UYARI: PATLAMA VE YANGIN TEHLIKESI! GAZ BORULARINI KESMEK VEYA MATKAPLA DELMEK OLUME YA DA CIDDI KISEL YARALANMAYA NEDEN OLABILIR! Kesmeden, matkapla delmeden veya baglama elemanlarini monte etmeden once montaj yuzeyinin arkasindaki alanda gaz, su, pis su ya da diger herhangi bir tesisatin bulunmadigindan DAlMA emin olun.

1. Duvar montajina hazir hale getirmek icin duvar plakasin (A) acin.
2. Duvar plakasin (A) dengeli bir sekilde yerleştin ve arzu edilen montaj yerindeki kilavuz deliklerin yerlerini isaretleyin.

NOT: iCLPTM3'te icteki veya distaki dort delikten istenilen kullanilabilir.

NOT: iCXPTM3'te, montaj icin duvar plagasindaki dort dis deligi ve iki orta deligi kullanin.

NOT: Ekranin dikey merkezi, menteselerin tam altinda bulunan ve etiketlerle gosterilmis merke cizgisyle ayin hizada olmaldir. Montaj konumunu belirkerken bunu unutmayin.

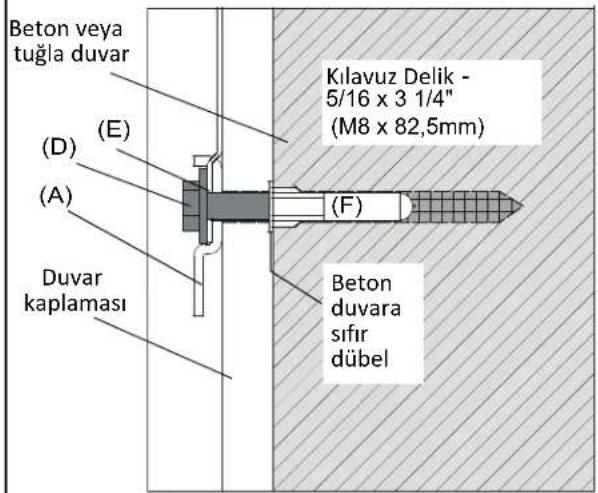

1. Isareletlenen noktalardan duvara 8 mm (5/16 inc) capinda kilavuz delikler acin. Aclan delikler en az 8,25 cm (3,25 inc) derinliginde olmalidir.

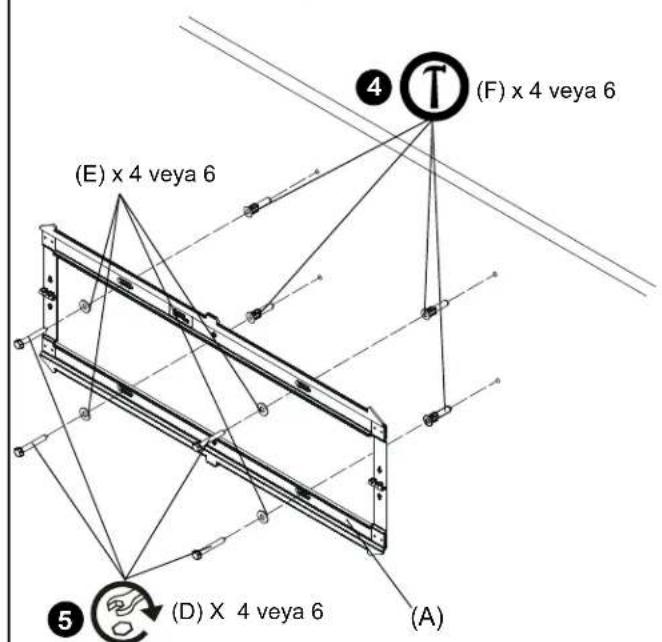

2. Açilan deliklere dört adet beton dubeli (F) takin. Dubelleri deliklere hafifice vurarak sukmak icin cekiç kullanin.

ONEMLI! : Dubeller, duvar kaplamasin turunden bagimsiz olarak beton duvara sifir sekilde monte edilmelidir

1. 12,7 mm (1/2 inç) somun anahtarı kullanarı, vidaları (D) diz pullar (E), duvar plakasi (A) icindenGPCIRP beton dubellere (F) monte edin.

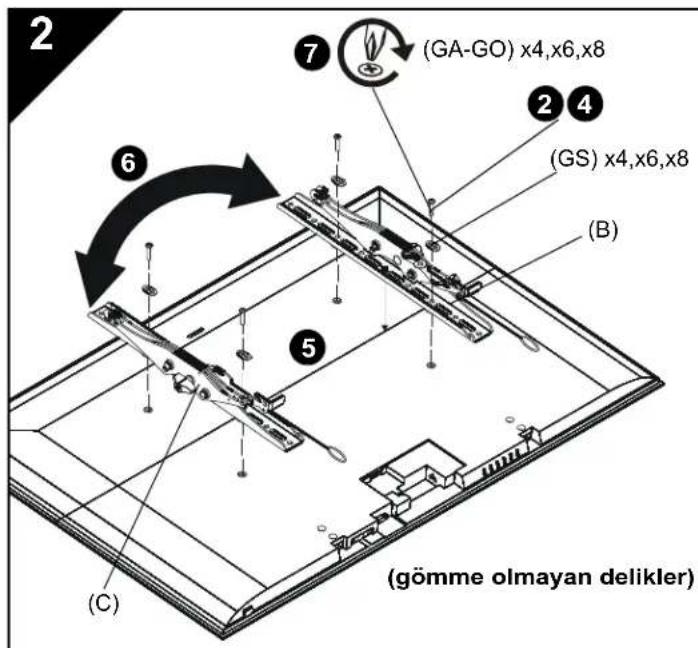

DESTEKLERI EKRANA MONTE ETME

UYARI: Minimum delik duzeni boyutu, iCMPTM3 icin 100 mm x 100 mm; iCLPTM3 ve iCXPTM3 icinse 200 mm x 200 mm.

1. Ekrani yuzustu biçimde koruyucu bir yüzeye yatirn.

DIKKAT: Uygun olmayan captaki vidalarin kullanilmasi ekraniniza zarar verebilir! Uygun vidalar ekran montaj deliklerine kolayca oturur.

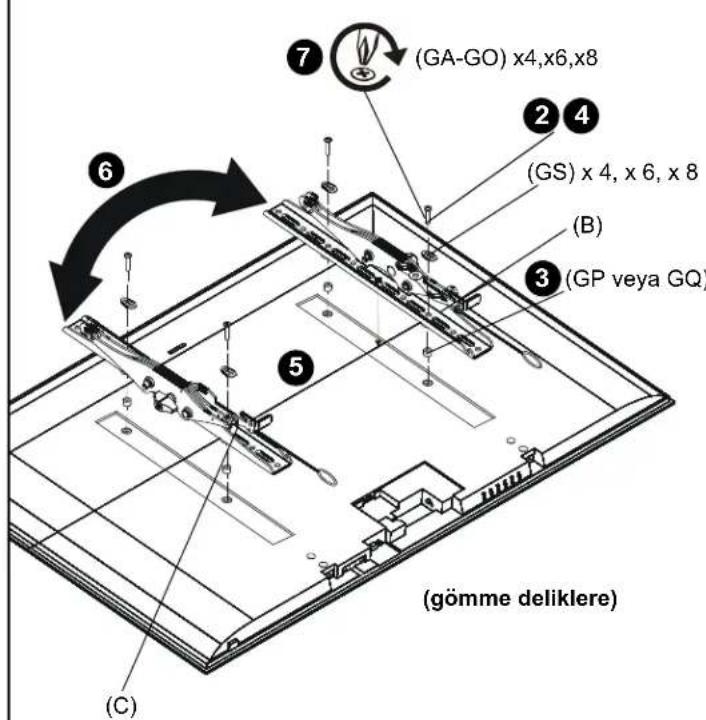

1. Donanimlari (GA-GO) inceleyip ekrandaki montaj delikleri ile karsilastirarak vida capini secin (8 mm, 6 mm, 5 mm veya 4 mm).
2. Ara parçalarini segin:

Montaj delikleri gomulu degilse ve her iki destek de (B ve C) ekrana dokru diz yatabiliyorsa ara parcasina gerek yoktur.
Montaj delikleri gomulu ise vya cikintilar desteklerin (B ve C) diz yatmasini engellyiorsa ara parcalari (GP vya GQ) kullanilmaldir.

DIKKAT: Uygun olmayan uzunluktaki vidarin kullanilmasi ekraniniza zarar verebilir! Uygun vidar, ekran montaj deliklerinin alta nemas etmeden yetleri dis tutusuna sahiptir.

1. Vida uzunlugunu segin:

2. Elinizi kullanarak, seçilen vida caplarindan (GA, GE, GI veya GL) EN KISA uzunlukta olanini, destek (B ve C), universal pul (GS) ve seçilen ara parçasi (gerekiyorsa GP veya GQ) icindenGPCirip ekran montaj deliğine takin. Bu sirada vidayi delige VIDALAMAYIN.
   Uygun vida uzunluğu icin, vida basinin vida capina esit veya vida capindan daha buyuk bir mesafepe olacak sekilde duz pulun uzerinde seksinti yapması gerekir. Vida uzunluğu yetersiz isde dah a uzun bir vida seçın. Gerekli mesafepe seksinti yan en kisa vidayi seçın.

3. Destekleri (B ve C) ekrana yerleşirirken asagidakilere dokkat edin:

4. Üst kancalar ekranin üst tarafina dokru.
   Desteklerin (B ve C) merkezi, takildiktan sonra ekranin arkasinin merkezine mumkun oldugunca yakin. Destegin merkezi, baklava seklindeki delikle belirtilmistir.

5. Delik duzeni genis bir ekran monte ediliyorsa duvar dikmeleri (B ve C)nin yerini degistirmek gerekebilir. Ayrintilar icin Arabirim Desteklerinin Yerinin Degistirilmesi bolumne bakin.

6. Yildiz tornavida kullanarak, seçilen vidaları universal pullar (GS), destekler (B ve C) ve ara parçaları (gerekliyse, GP veya GQ) icindenGPCirerek ekrana dikkatlice monte edin.
7. Tüm vidalari sikistirin. Mevcut tüm ekran montaj deliklerinin (4, 6 veya 8) kullanldigindan emin olun.

(soldan görünüm)

EKRANI DUVAR PLAKASINAMONTE ETME

UYARI: Agiriik kapasitesinin aşilmasi ciddi yaralanmalara veya cihazın zarar görmesine neden olabilir! Takili bileşenlerin birlesik agiriğınin, iCMPTM3 ve iCLPTM3 icin 56,7 kg (125 lb)'yi ya da iCXPTM3 icin 79,4 kg (175 lb)'yi asmadigiindan emin olmak monte edenis sorumluluğundadir. Belirtilen maksimum aqiRTkstan daha aigr urunlerle kullanimi, dizeneğin ve aksesuararin cokup olasi yaralanmalara sebebipyet vermesine neden olabilir.

UYARI: Ekran cok agr olabilir! Ekranin duvar plakasina monte edilmek uzere gerektigi sekilde guvenli olarak kaldirildigindan ve donduruldugunden emin olun. Yeterli onlemlerin alinmaması, ciddi yaralanmalarve cihazin zarar gormesine neden olabilir!

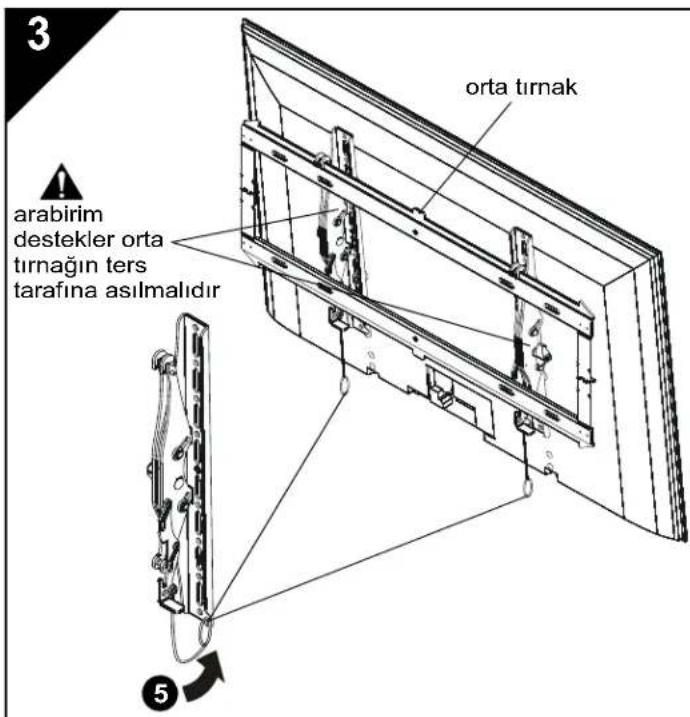

UYARI: Arabirim destekleri, duvar plakasindaki orta turnagin ters tarafina asilmalidir!

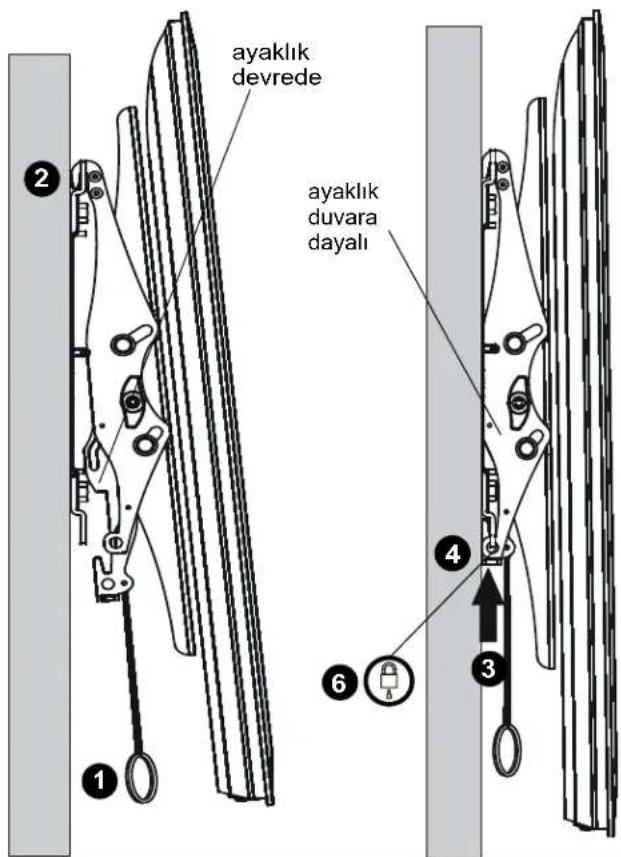

1. Tutma yerlerini seksilebildigi kadar asaşi cekerek arabirim desteklerinin ayaklik konumunda olmasini saglayin.
2. Ekrani desteklerle (B ve C) duvar plakasin (A) ust rayina asin. Ayaklik, duvar plakasin alt kisminda devreye girmis olmalir.

NOT: Kablo yonetimi veya ekran arkasi ayarli, ekran, ayaklik ustundeyken yapilmaldir.

1. Ayaklik, duvara dayanana kadar arabirim desteklerini yukari iterek ayakligi gezun.
2. Ekranu duvara dayali konumda kilitlemek icin arabirim desteklerini biraz daha yukari itin.
3. Montaj tamamlandiktan sonra izleyici tarafindangorulmemesi icin seritler, arabirim destekleri (B ve C) uzerindeki gentilkere sarilabilir.
4. (Isteğe bagl) Fazladan emniyet saglamak icin asma kilit vya kablo kilidini (pakete dahil degildir) arabirim desteginin alt deliklerindenGPCIRIN.
