KÄYTTÖOHJE iCLPTM3B03 Chief

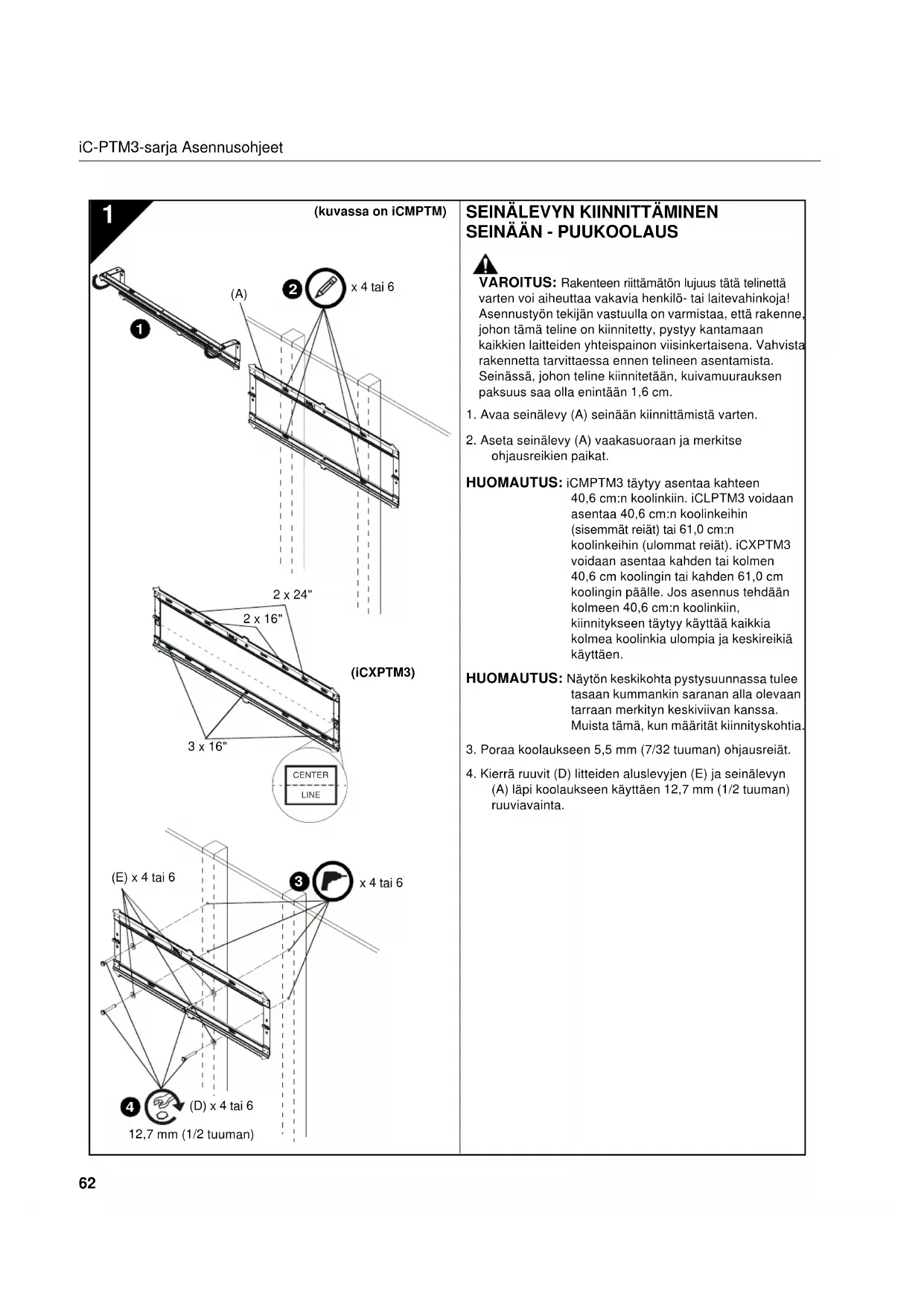

1iC-PTM3-sarja Asennusohjeet

VAROITUS: Rakenteen riittämätön lujuus tätä telinettä varten voi aiheuttaa vakavia henkilö- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, että rakenne, johon tämä teline on kiinnitetty, pystyy kantamaan kaikkien laitteiden yhteispainon viisinkertaisena. Vahvista rakennetta tarvittaessa ennen telineen asentamista. Seinässä, johon teline kiinnitetään, kuivamuurauksen paksuus saa olla enintään 1,6 cm.

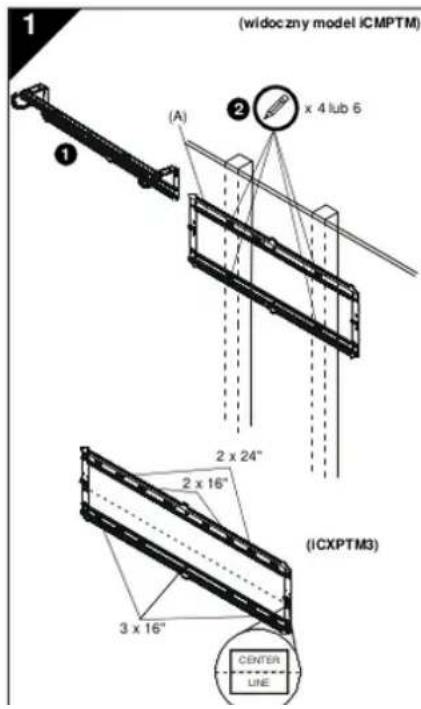

1. Avaa seinälevy (A) seinään kiinnittämistä varten.

2. Aseta seinälevy (A) vaakasuoraan ja merkitse

ohjausreikien paikat. HUOMAUTUS: iCMPTM3 täytyy asentaa kahteen 40,6 cm:n koolinkiin. iCLPTM3 voidaan asentaa 40,6 cm:n koolinkeihin (sisemmät reiät) tai 61,0 cm:n koolinkeihin (ulommat reiät). iCXPTM3 voidaan asentaa kahden tai kolmen 40,6 cm koolingin tai kahden 61,0 cm koolingin päälle. Jos asennus tehdään kolmeen 40,6 cm:n koolinkiin, kiinnitykseen täytyy käyttää kaikkia kolmea koolinkia ulompia ja keskireikiä käyttäen. HUOMAUTUS: Näytön keskikohta pystysuunnassa tulee tasaan kummankin saranan alla olevaan tarraan merkityn keskiviivan kanssa. Muista tämä, kun määrität kiinnityskohtia.

3. Poraa koolaukseen 5,5 mm (7/32 tuuman) ohjausreiät.

4. Kierrä ruuvit (D) litteiden aluslevyjen (E) ja seinälevyn

(A) läpi koolaukseen käyttäen 12,7 mm (1/2 tuuman) ruuviavainta.

x 4 tai 6 (D) x 4 tai 6 (E) x 4 tai 6 x 4 tai 6 (kuvassa on iCMPTM) 2 x 24" 2 x 16" (iCXPTM3) 3 x 16"Asennusohjeet iC-PTM3-sarja

VAROITUS: Rakenteen riittämätön lujuus tätä telinettä varten voi aiheuttaa vakavia henkilö- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, että rakenne, johon tämä teline on kiinnitetty, pystyy kantamaan kaikkien laitteiden yhteispainon viisinkertaisena. Vahvista rakennetta tarvittaessa ennen telineen asentamista. Kipsilevyn paksuus saa olla enintään 1,6 cm (5/8") seinässä, johon teline asennetaan. VAROITUS: SÄHKÖISKUN VAARA!

VAKAVIA VAMMOJA! Varmista AINA ennen poraamista tai kiinnikkeiden asentamista, että kiinnityspinnan takana ei ole sähköjohtoja tai kaapeleita. VAROITUS: RÄJÄHDYKSEN JA TULIPALON VAARA!

KAASUPUTKEN KATKAISEMINEN TAI PORAAMINEN

VOI AIHEUTTAA KUOLEMAN TAI VAKAVIA VAMMOJA! Varmista AINA ennen katkaisemista, poraamista tai kiinnikkeiden asentamista, että kiinnityspinnan takana ei ole kaasu-, vesi-, viemäri- tai muuta putkea.

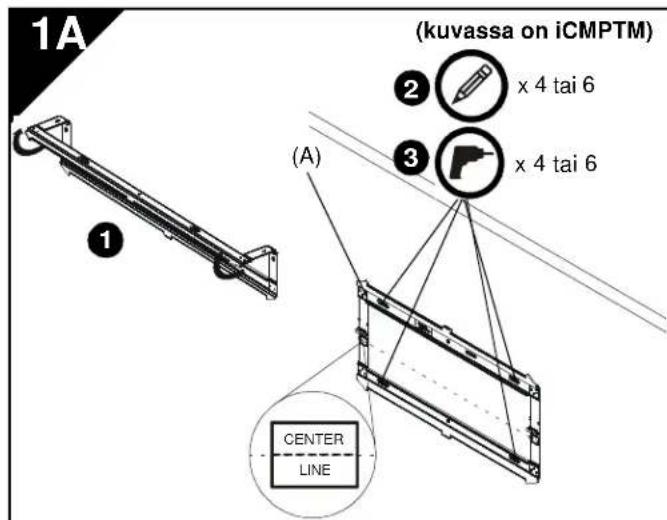

1. Avaa seinälevy (A) seinään kiinnittämistä varten.

2. Aseta seinälevy (A) vaakasuoraan ja merkitse

ohjausreikien paikat. HUOMAUTUS: iCLPTM3 voidaan asentaa käyttämällä joko sisempiä tai ulompia neljää reikää. HUOMAUTUS: Käytä iCXPTM3:n asentamiseen seinälevyn neljää ulompaa reikää ja kahta keskireikää. HUOMAUTUS: Näytön keskikohta pystysuunnassa tulee tasaan kummankin saranan alla olevaan tarraan merkityn keskiviivan kanssa. Muista tämä, kun määrität kiinnityskohtia.

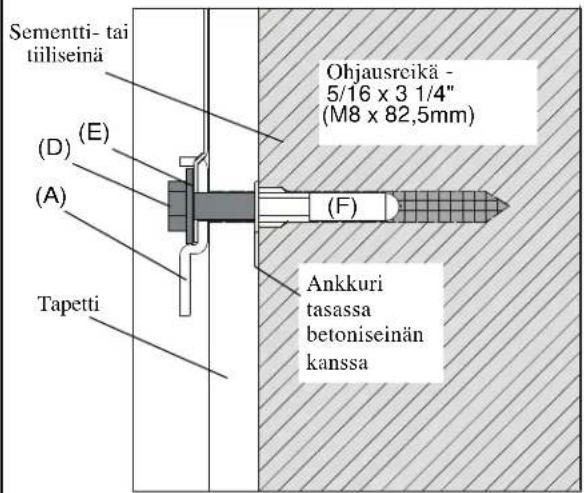

3. Poraa 8 mm (5/16 tuuman) ohjausreiät seinään

merkittyihin paikkoihin. Reikien täytyy olla vähintään 8,25 cm syvät.

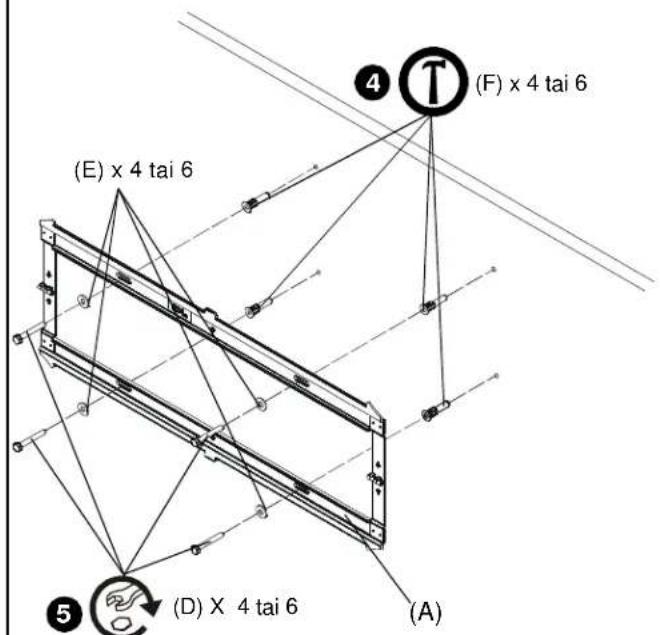

4. Työnnä reikiin neljä betoniankkuria (F). Lyö ankkurit

paikoilleen vasaralla. TÄRKEÄÄ! Ankkurit täytyy asentaa tapettien läpi niin, että ne ovat tasassa betoniseinän kanssa.

5. Kierrä ruuvit (D) litteiden aluslevyjen (E) ja seinälevyn

(A) läpi betoniankkureihin (F).

(kuvassa on iCMPTM) CENTER LINE x 4 tai 6

(D) X 4 tai 6 (E) x 4 tai 6 (F) x 4 tai 6 (A) Sementti- tai tiiliseinä Ohjausreikä - Ankkuri tasassa betoniseinän kanssa TapettiiC-PTM3-sarja Asennusohjeet

VAROITUS: Ruuvinreiät sisältävän alueen vähimmäiskoko on 100 mm x 100 mm mallissa iCMPTM3 ja 200 mm x 200 mm malleissa iCLPTM3 ja iCXPTM3.

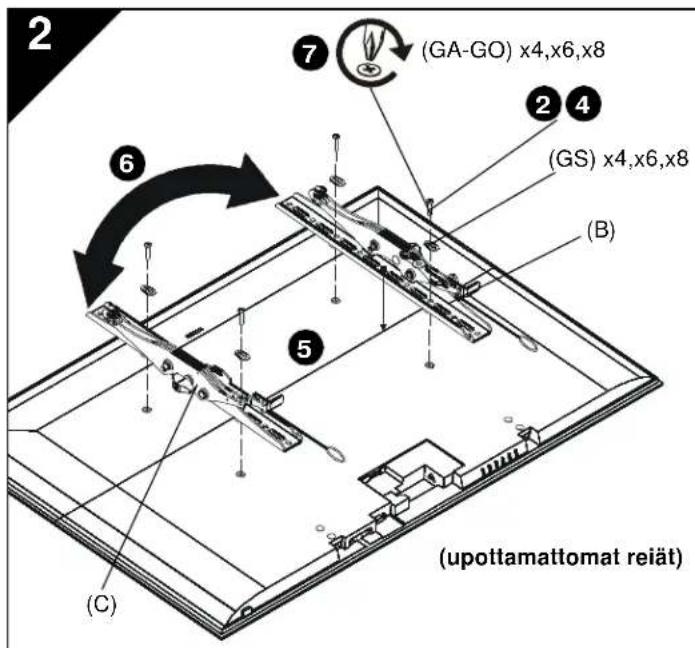

1. Aseta näyttö tukevalle alustalle kuvaruutu alaspäin.

HUOMAUTUS: Vääränkokoisten ruuvien käyttäminen voi vahingoittaa näyttöä! Oikeat ruuvit on helppo kiertää näytön kiinnitysreikiin.

2. Valitse ruuvin läpimitta vertaamalla ruuveja

(GA-GO) (8 mm, 6 mm, 5 mm tai 4 mm) näytön kiinnitysreikien kokoon.

  • Jos kiinnitysreikiä ei ole upotettu ja molemmat kiinnikkeet (B ja C) ovat koko pinnaltaan näyttöä vasten, holkkeja ei tarvita.

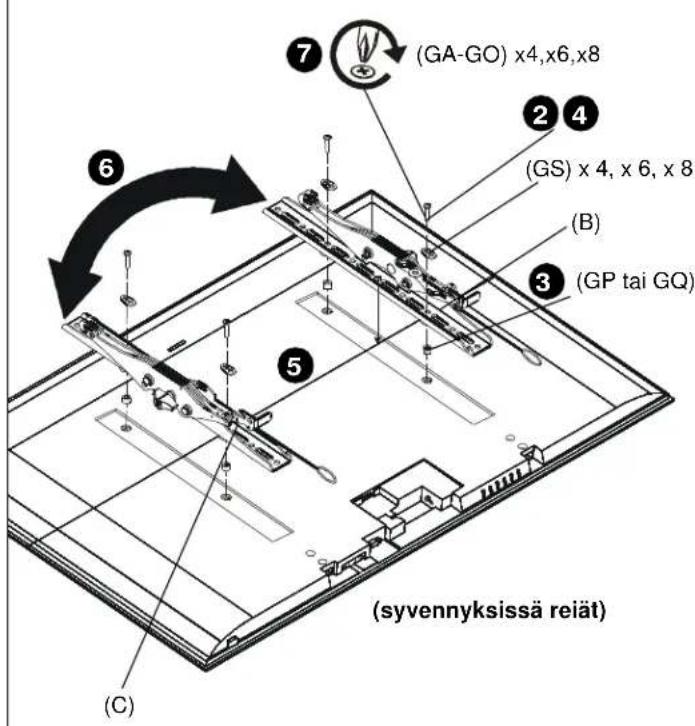

  • Jos kiinnitysreiät on upotettu tai jos ulokkeet kohottavat kiinnikkeet (B ja C) näytön pinnasta, holkkeja (GP tai GQ) täytyy käyttää. HUOMAUTUS: Vääränpituisten ruuvien käyttäminen voi vahingoittaa näyttöä! Oikeat ruuvit eivät ulotu kiinnitysreikien pohjaan, mutta niiden kierre tarttuu silti riittävän pitkältä matkalta.

4. Valitse ruuvin pituus:

  • Aseta LYHIN läpimitaltaan oikea ruuvi (GA, GE, GI tai GL) holkin (B ja C), yleisaluslevyn (GS), valitun holkin (GP tai GQ, tarvittaessa) läpi näytön kiinnitysreikään. ÄLÄ kierrä ruuvia reikään tässä vaiheessa.
  • Kun ruuvin pituus on oikea, ruuvin pään alaosa on litteän aluslevyn yläpuolella matkan, joka on vähintään yhtä suuri kuin ruuvin läpimitta. Jos ruuvi on liian lyhyt, valitse pitempi. Käytä lyhintä ruuvia, joka ulottuu vaaditulle etäisyydelle.

5. Aseta kiinnikkeet (B ja C) näytön päälle ja varmista

  • Yläkoukut ovat näytön yläosaa kohti.
  • Kiinnikkeiden (B ja C) keskiosat ovat asentamisen jälkeen mahdollisimman lähellä näytön takaosan keskikohtaa. Kiinnikkeen keskiosa on merkitty vinoneliön muotoisella reiällä.

6. Jos asennetaan näyttöä, jonka reikäkuvio on leveä,

pystykannattimien (B ja C) vaihtaminen voi olla tarpeen. Katso yksityiskohtaiset tiedot kohdasta Kiinnikkeiden muuttaminen.

7. Kierrä valitut ruuvit varovasti yleisaluslevyjen (GS),

kiinnikkeiden (B ja C) ja holkkien (GP tai GQ, tarvittaessa) läpi näyttöön käyttäen ristipääruuvitalttaa.

8. Kiristä kaikki ruuvit. Varmista, että kaikki tarvittavat

kiinnitysreiät (4, 6 tai 8) ovat käytössä.

(upottamattomat reiät) (syvennyksissä reiät)

(GA-GO) x4,x6,x8 (B) (C) (GP tai GQ)Asennusohjeet iC-PTM3-sarja

SEINÄLEVYYN VAROITUS: Suurimman sallitun painon ylittäminen voi aiheuttaa vakavia henkilö- tai laitevahinkoja! Asennustyön tekijän vastuulla on varmistaa, että kaikkien asennettujen laitteiden yhteispaino on enintään 56,7 kg malleissa iCMPTM3 ja iCLPTM3 tai enintään 79,4 kg mallissa iCXPTM3. Ilmoitettua enimmäispainoa raskaampien laitteiden käyttäminen voi aiheuttaa telineen ja sen osien romahtamisen ja mahdollisesti henkilövahinkoja. VAROITUS: Näyttö voi olla hyvin painava! Varmista, että näyttöä voi turvallisesti nostaa ja liikutella seinälevyyn asentamista varten. Riittävien varotoimien laiminlyöminen voi aiheuttaa vakavia henkilö- tai laitevahinkoja! VAROITUS: Välikiinnikkeet täytyy ripustaa seinälevyn keskiulokkeen vastakkaisille puolille!

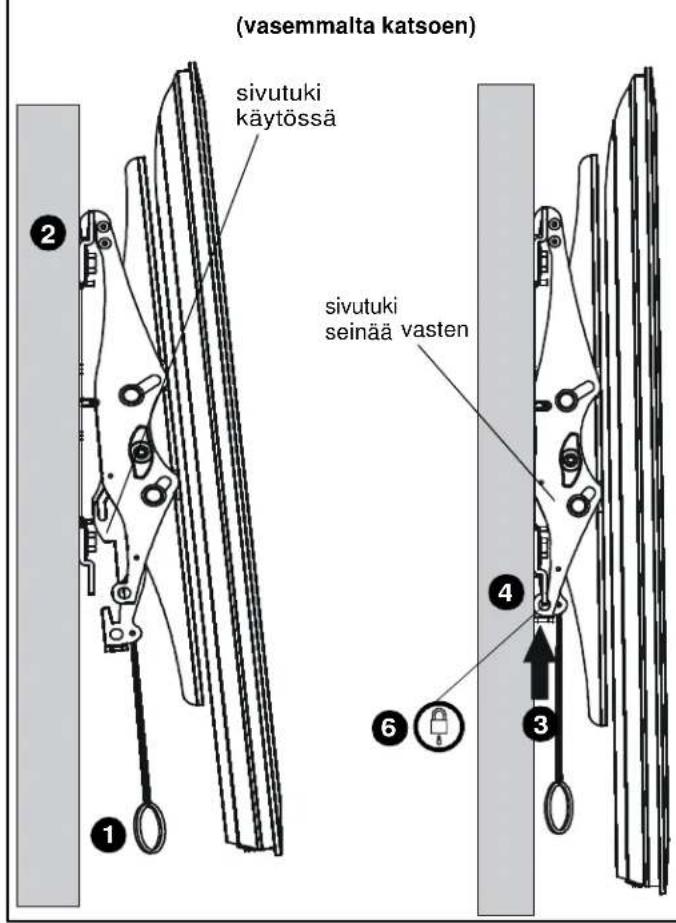

1. Varmista, että välikiinnikkeet ovat

sivutukiasennossa, vetämällä kahvat mahdollisimman pitkälle alas.

2. Ripusta näyttö kiinnikkeisiin (B ja C), jotka ovat

seinälevyn (A) yläkiskossa. Sivutuen pitäisi koskettaa seinälevyn alaosaa. HUOMAUTUS: Kaapeleita asetettaessa tai näytön takaosan säätimiä käytettäessä näytön pitäisi levätä sivutuen varassa.

3. Vapauta sivutuki työntämällä välikiinnikkeitä

ylöspäin, kunnes tuki on seinää vasten.

4. Työnnä välikiinnikkeitä edelleen ylöspäin, jotta

näyttö lukkiutuu paikalleen seinää vasten.

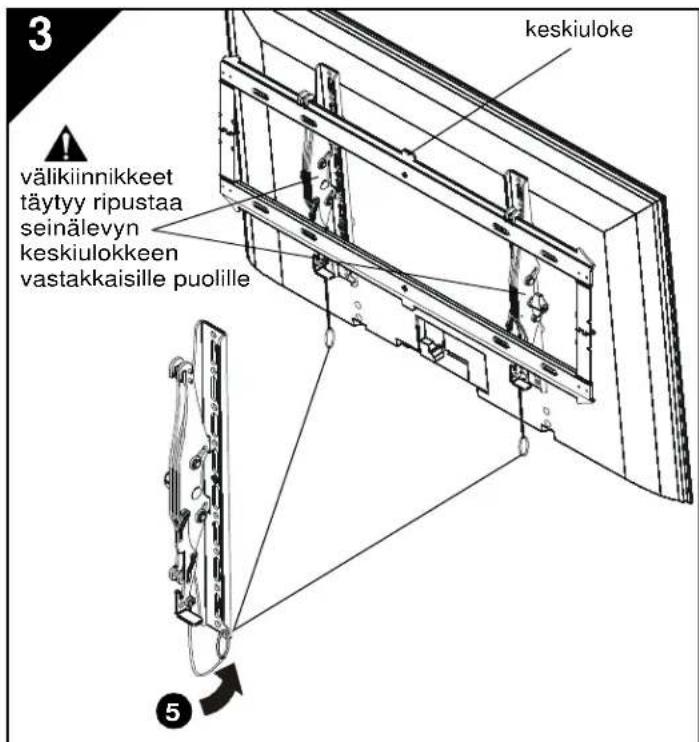

5. Hihnat voidaan työntää näytön taakse

kiinnikkeessä (B ja C) olevaan koloon asennuksen jälkeen, jotta ne ovat pois näkyvistä.

6. (Valinnainen) Varmista kiinnitys työntämällä

riippulukko tai kaapelilukko (ei kuulu toimitukseen) välikiinnikkeen alareikien läpi. keskiuloke välikiinnikkeet täytyy ripustaa seinälevyn keskiulokkeen vastakkaisille puolille

(vasemmalta katsoen) käytössä seinää vasteniC-PTM3-sarja Asennusohjeet

Kiinnikkeiden muuttaminen (valinnainen) Jos reikäkuvio on leveä, kiinnikkeet täytyy kääntää ylösalaisin. Määritä taulukon 1 avulla, onko tämä tarpeen.

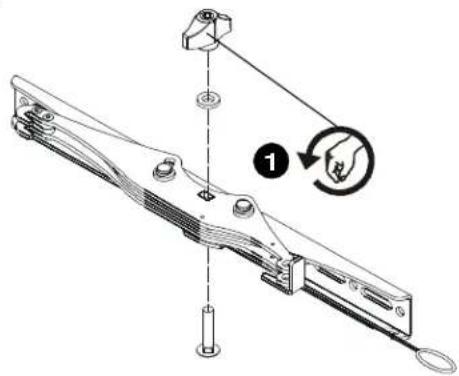

1. Irrota kallistuksen kiristysnuppi, aluslevy ja ruuvi

kiinnikkeestä. TÄRKEÄÄ! Pidä kiinnikkeitä paikallaan, kun irrotat nuppia, aluslevyä ja ruuvia, jotta sisällä olevat aluslevyt eivät putoa. Jos sisällä olevat aluslevyt putoavat, ne täytyy asettaa takaisin oikeaan asentoon ennen kuin nuppi asennetaan toiselle puolelle!

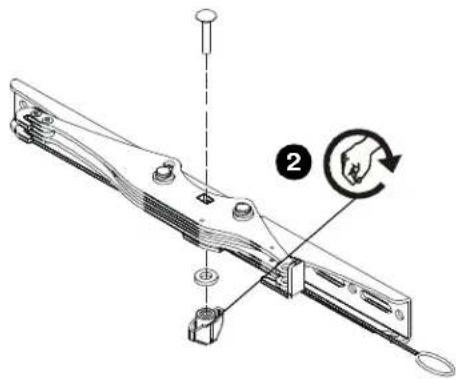

2. Aseta nuppi, aluslevy ja ruuvi takaisin

vastakkaisessa järjestyksessä.

3. Toista toimenpide toiselle kiinnikkeelle.

4. Asenna kiinnikkeet kohdassa 2 olevien ohjeiden

mukaan. Taulukko 1: Reikäkuvion leveys Mallin nro normaali asennus käännetäänylösalaisiniCMPTM3 100-440mm 441-506mmiCLPTM3 200-663mm 664-728.8mmiCXPTM3 200-847mm 848-913mm

1. Säädä kallistuksen kiristysnupit haluttuun

2. Säädä näytön kallistusta vetämällä näytön yläosaa

pois seinästä, kunnes haluttu kallistus on saavutettu.

3. Kiristä kallistuksen kiristysnupit kallistetun asennon
