GEBRUIKSAANWIJZING iCLPTM3B03 Chief

BELANGRIJKE AANWIJZINGEN en WAARSCHUWINGEN!

WAARSCHUWING: Een WAARSCHUWING vestigt uw aandacht op de mogelijkheid van ernst g of dodelijk teelasi als ude instructucties Niet opolgit.

VOORZlichtig: De aanwijzing VOORZlichtig vestigt u van aandacht op de mogelijkh van beschadigde of onherstbeige beschadiging van de apparatuur als u de betreflende instructues Niet opvlogt.

WAARSCHUWING: Door nicht alle instructies te lezen, volledig te begrijpen en op te volgen, riskeert u ernstig personiik letset, beschadiging van de apparaturen het verrallen van de tabliekargarantie. Degene die het product instaetie is ervoir verantwoerdelijk dat alle onderdalen aan de hand van de meegeleerde handeiding op de juiste wije worden samengebouden gemonterd.

WAARSCHUWING: Het bieden van onvoloende
on struifsteerde voor dit onderstein kan leiden tot ermatie

IMPORTANT AVERTISSEMENTS ET PRECAUTIONS!

WAARSCHUWING: Het bieden van onvoldoende constructiesterkte voor dit onderdeel kan leiden tot ernstig persoonlijk letsel of schade aan de apparatuur! Het is de verantwoordelijkheid van de installmenteur om ervoor te zorgen dat de constructie waaraan deze installmentatie worden bevestigd vrij haal het gewicht van alle apparatuur kan dragen. Verstevig indien nodig de constructie voordat het onderdeel geinstalleerd worden. De dikte van de gipsplaat van de muur waarop de montageplaat要去 worden gemonteerd, mag maximaal 1,6 cm+zijn.

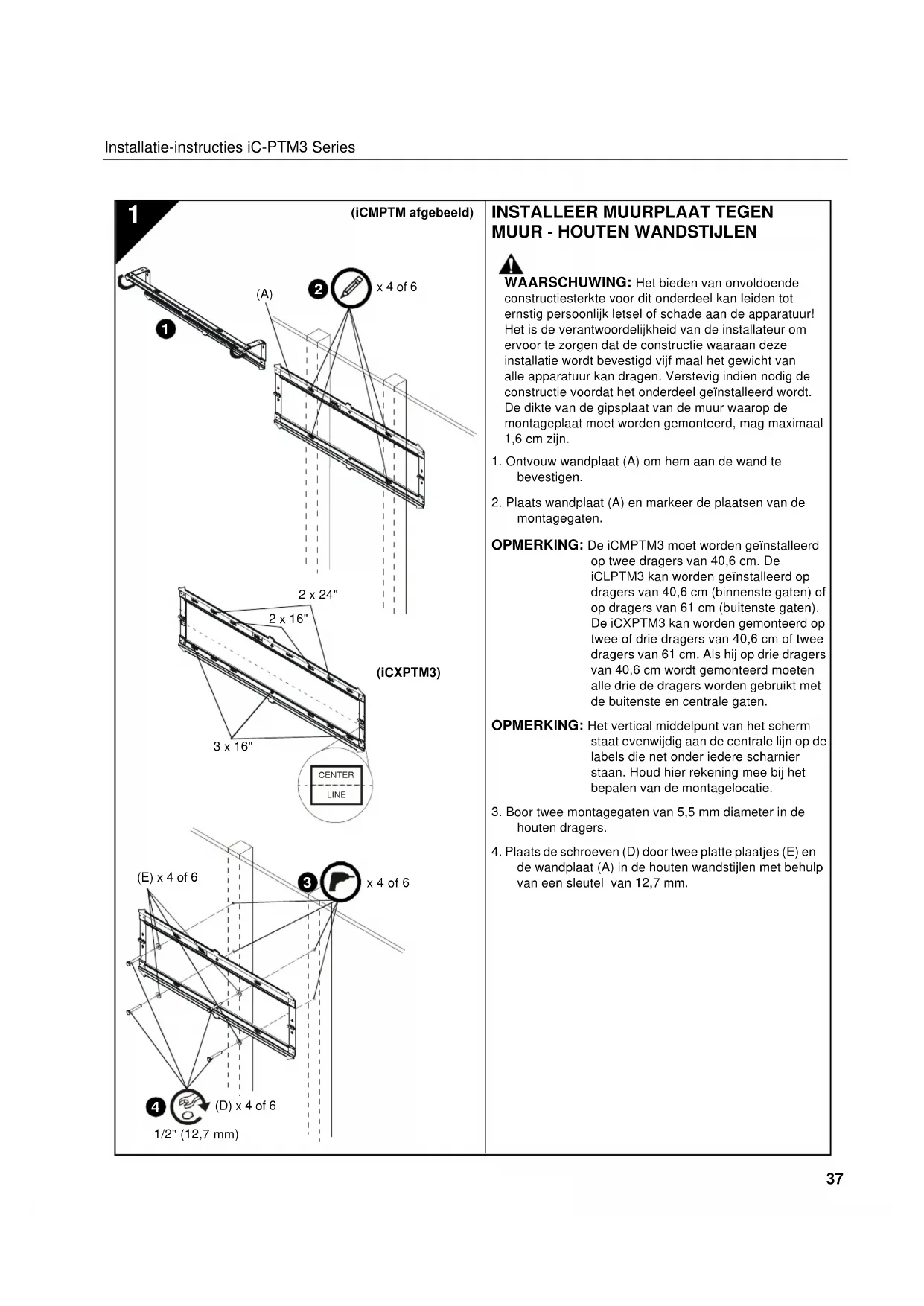

1. Ontvouw wandplaat (A) om hem aan de wand te bevestigen.
2. Plaats wandplaat (A) en markeer de plaatsen van de montagegaten.

OPMERKING: De iCMPTM3要去 worden geinstalleerd op twee dragers van 40,6 cm. De iCLPTM3 kan worden geinstalleerd op dragers van 40,6 cm (binnenste gaten) of op dragers van 61 cm (buitenste gaten). De iCXPTM3 kan worden gemonteerd op twee of drie dragers van 40,6 cm of tweedragers van 61 cm. Als hij op drie dragers van 40,6 cm wordt gemonteerd moeten alle drie de dragers worden gebruikt met de buitenste en centrale gaten.

OPMERKING: Het vertical middelpunt van het scherm staat evenwijdig aan de centrale lijn op de labels die net onder iedere scharnier staan. Houd hier rekening mee bij het bepalen van de montagelocatie.

1. Boor wee montagegaten van 5,5 mm diameter in de houten dragers.
2. Plaats de schroeven (D) door twee platte plaatjes (E) en de wandplaat (A) in de houten wandstijlen met behulp van een sleutel van 12,7 mm.

1 / 2^ (12,7 mm)

INSTALLEER DE WANDPLAAT AAN DE WAND-BETON, MASSIEF BETON OF BAKSTEEN

WAARSCHUWING: Het bieden van onvoldoende constructiesterkte voor dit onderdeel kan leiden tot ernstig persoonlijk letsel of schade aan de apparatuur! Het is de verantwoordelijkheid van de installmenter om ervoor te zorgen dat de constructie waaraan deze installmentie worden bevestigd vrij haal het gewicht van alle apparatuur kan dragen. Verstevig indien nodig de constructie voordat het onderdeel geinstalleerd worden. De dikte van de gipsplaat van de muur waarop de montageplaat要去en worden gemonteerd, mag maximaal 1,6 cm (5/8") zijn.

WAARSCHUWING: WAARSCHUWING VOOR ELEKTRISCHE SCHOKKEN! HET DOORSNIJDEN OF DOORBOREN VAN ELEKTRISCHE BEDRADING KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controller ALTIJD of het gebiedchter het montagevlak vrij is van elektrische bedrading en snoeren voordat u boort of een bevestiging monteert.

WAARSCHUWING: WAARSCHUWING VOOR ONTPOFFINGEN EN BRAND! HET DOORSNIJDEN OF DOORBOREN VAN GASIPJEN KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controller ALTJD of het gebied achter het montagevlak vrij is van gas-, water-, afval- of andere ledingen voordat u snijdt, boort of een bevestiging monteert

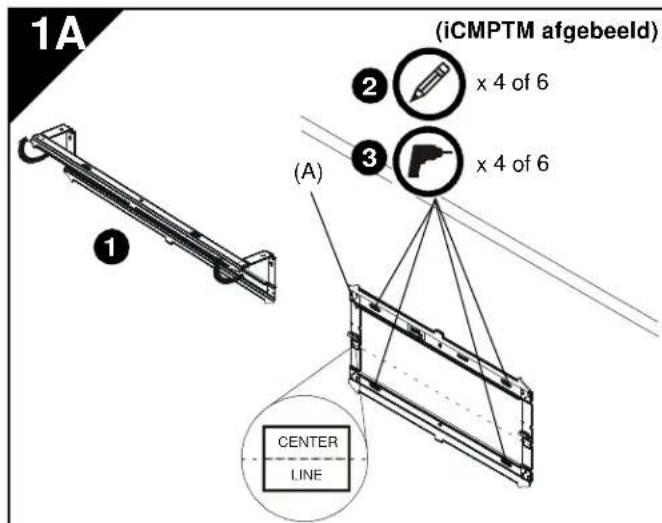

1. Ontvouw wandplaat (A) om hem aan de muur te bevestigen.
2. Plaats wandplaat (A) en markeer de plaatsen van de montagegaten op de gewenste montageplaats.

OPMERKING: Voor de iCLPTM3 können zowel de binnenste als buitenste vier gaten worden gebruikt.

OPMERKING: Gebruik voor de installmentie van de iCXPTM3 de buitenste vier gaten en de twee middelste gaten op de wandplaat.

OPMERKING: Het verticaal middelpunt van het scherm staat evenwijdig aan de centrale lijn op de labels die net onder iedere scharnier staan. Houd hier rekening mee bij het bepalen van de montagelocatie.

1. Boor twee montagegaten van 8mm diameter op de gemarkeerdeplaatsen in de muur. De gaten要去en ten minste 8,25 cm diep geboard worden.

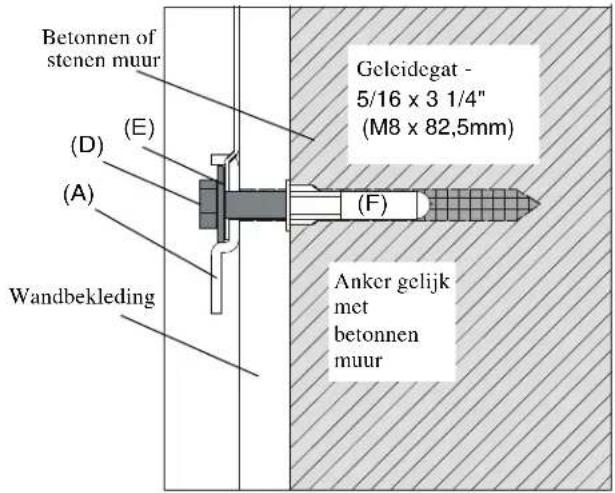

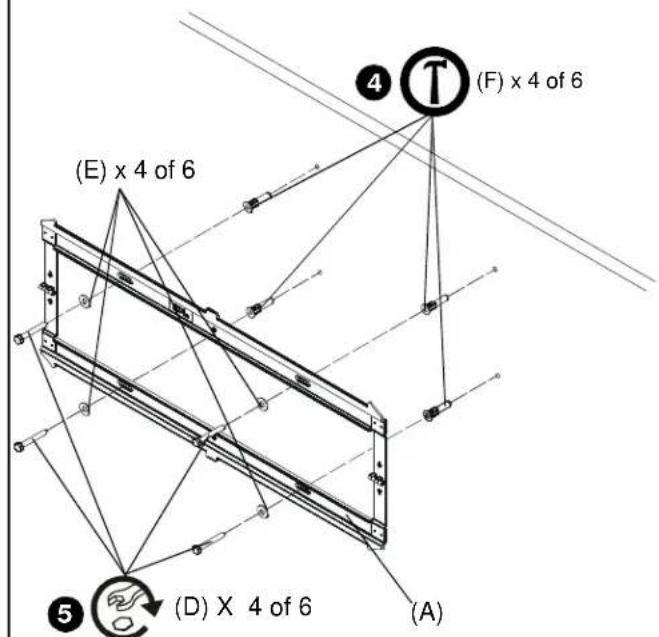

2. Plaats vier betonankers (F) in de geboorde gaten. gebruik een hamer om de ankers in de muur te kloppen.

BELANGRIJK! : De ankers要去en dwars door elke wandbekleding worden aangebracht totdat ze helemaal gegim met de betonnen muur+zijn.

1. Plaats de schroeven (D) door twee platte plaatjes (E) en de wandplaat (A) in de betonankers (F) met behulp van een sleutel van 12,7 mm.

PLAATS BEUGELS OP SCHERM

WAARSCHUWING: De minimale patroon en grootte van de gaten is 100 mm x 100 mm voor de iCMPTM3 en 200 mm x 200 mm voor de iCLPTM3 en de iCXPTM3.

1. Leg scherm omgekeerd op beschemend oppervlak.

VOORZICHTIG: Gebruik van schroeven met verkeerde diameter kan uw scherm beschadigen! Geschekte schroeven konnen gemakkelijk in de montagegaten van het scherm worden ingepast.

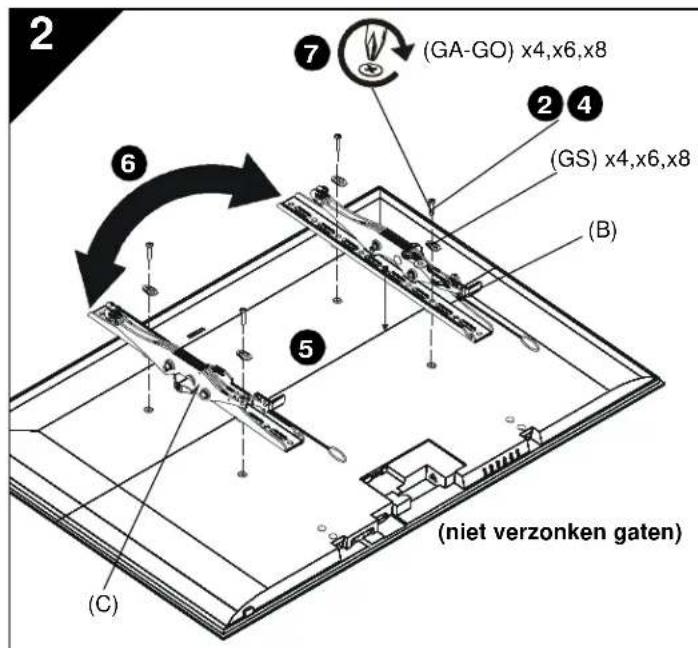

1. Selecteer de schroefdiameter door de hardware (GA-GO) te controleren (8 mm, 6 mm, 5 mm, of 4 mm) en te vergelijkken met de montagegaten op het scherm.

2. Selecteer afstandhoulders:

3. Als de montagegaten zich verzonken, en.beide beugels (B en C) plat op het scherm kunden worden gelegd,要去en geen afstandholders worden gebruikt.

4. Als de montagegaten zijn verzonken, of als uitsteekels verhinderen dat de beugels (B en C) plat:kunnen worden gelegd, moeten afstandholders (GP of GQ) worden gebruikt.

VOORZICHTIG: Gebruik van schroeven met verkeerde lenghte kan uw scherm beschadigen! Geschekte schroeven hebben een gespaste schroefdraad voor ineengrijpen, zonder dat ze de bodem van de montagegaten van het scherm raken.

1. Selecteer de schroeflengte:

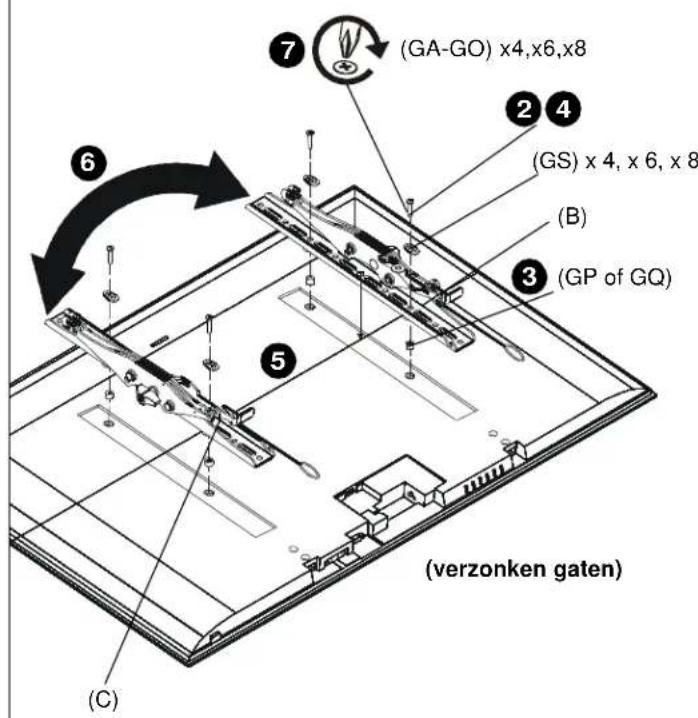

2. Plaats manueel de schroef met de KORSTE lengte en de geselecteerde diameter (GA, GE, GI of GL) door de beugel (B en C), universiele plaat (GS), geselecteerde afstandhouser (GP of GQ, indien nodig) in het montagegat van het scherm. Pas de schroef nu nog NIET in het gat.

3. De gespaste schroeflengte vereist dat de basis van de schroefkop boven de platte plaatuitsteekt, met een lenghte die gelijk is aan of groter is dan de schroefdiameter. Als de schroeflengte ongepast is, moet een langere schroef worden gebruikt. Selecteer de kortste schroef die met de vereiste lenghteuitsteekt.

4. Plaats beugels (B en C) op het scherm en zorg ervoor dat:

5. De bovenste hakenaar de bovenkant van het scherm wijzen.

6. De centrale beugels (B en C) staan zo zicht mogelijk in het midden van de awhilekant van het scherm na de installmentie. Het midden van de beugel worden aangetoond door een ruitvormig gat.

7. Als u een scherm met een breed gatpatroon installiert moet u mogelijk de beugels (B en C) verwisselen. Zie voor meer informatie het gedeelte over het verwisselen van interfacebeugsels.

8. Installeer de schroeven zorgvuldig door de universele platen (GS), beugels (B en C) en afstandhoulders (GP of GQ, indien nodig) in het scherm met behulp van een Phillips schroeveendraier.
9. Zet alle schroeven vast. Zorg ervoor dat alle geschikte montagegaten van het scherm (4, 6 of 8) worden gebruikt.

WAARSCHUWING: Het overschrijden van de gewichtscapaciteit kan ernstig persoonlijk letsel of schade aan de apparatuur tot gevolg hebben! Het is de verantwoordelijkheid van de installateur om te controleren dat het totale gewicht van de bevestigde onderdelen voor de iCMPTM3 en iCLPTM3 platen neit meer is dan 56,7 kg of 79,4 kg voor de iCXPTM3. Het gebruik van producten zwaardeer dan het maximum aangegeven gewicht kan resulteren in het bezwijken van de bevestigingplaat en de accesoires wat persoonlijk letsel tot gevolg kan hebben.

WAARSCHUWING: Het scherm kan heel zwaar zich! Zorg ervoor dat het scherm veilig opgetilt kan worden om hem aan de wandplaat te bevestigen. Als u Niet de nodige maatregelen neemt kan dit verwondingen of schade aan het toestel als gevolg hebben!

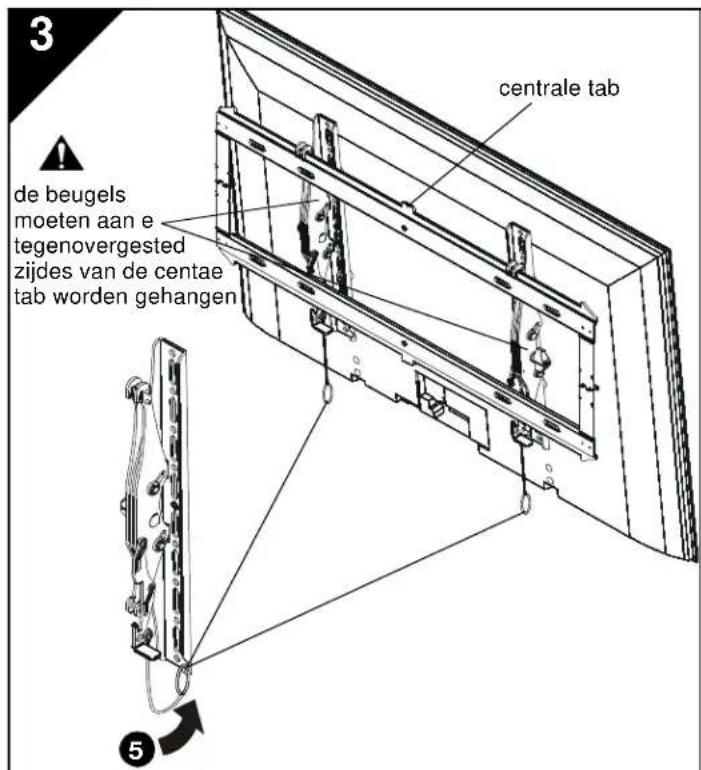

WAARSCHUWING: De beugels要去en aan de tegenovergestelde zijdes van de centrale tab op de wandplaat worden gehangen!

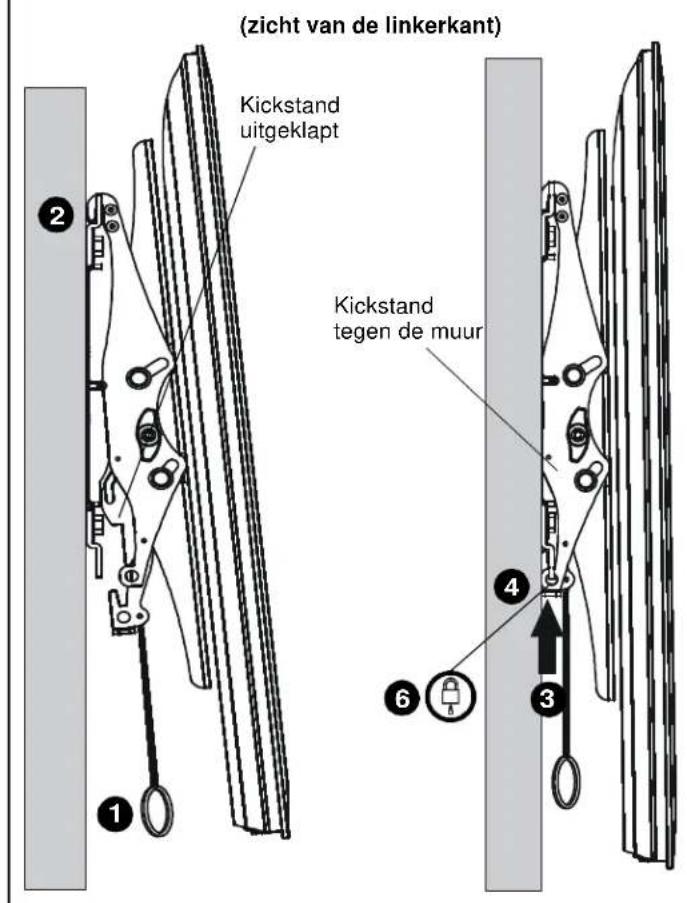

1. Zorg ervoor dat de beugels in de "kickstand"-positie staan door de hendels zo laag möglich omlaag te duwen.
2. Hang het scherm met de beugels (B en C) aan de bovenste rail van wandplaat (A). De "kickstand"- positie moet uitgevoerd worden voor het onderste gedeelte van de wandplaat.

OPMERKING: Het kabelbeheer of aanpassingen aan dechterkant van het scherm moetenuitgevoerd worden terwijl het scherm op de kickstand rust.

1. Ontgrendel de kickstand door de beugels omhoog te duwen totdat de kickstand gegen de muur rust.
2. Duw de beugels verder omhoog om het scherm in zich positie in de muur vast te klikken.
3. U kunt de riemen na de installmentie acheher het scherm aan de interfacebeugels verbergen zodate ze Niet meer zichtaar� voor de kijker.
4. (Optioneel) Plaats een hangslot of kabelslot (niet meegeleverd) door de onderste gaten in de beugel en zorgt zo voor extra veiligheid.

4

De interfacebeugels verwisselen (optioneel)

Voor brede gatpatronen moeten de interfacebeugels worden verwisseld. Zie tabel 1 hieronder om te bepalen of dit nodig is.

Table 1: Breedte gatpatroon

Modelnr.	Normale installment Beugels verwisselen
iCMPTM3 100-4	40mm 441-506mm
iCLPTM3 200-663mm 664-728.8mm
iCXPTM3 200-847mm 848-913mm

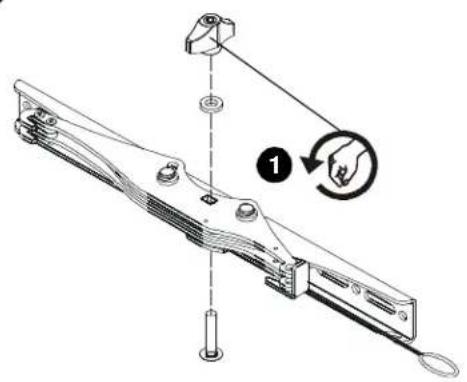

1. Verwijder de Kantelspanningsknop, de ring en de schroef uit de interfacebeugel.
   BELANGRIJK! : Houd de beugels stevig vast wanneer u de knop, ring en schroef verwijdert uit het interface om zo te voorkomen dat de interne ringen eruit vallen. In het geval dat de interne ringen eruit vallen moet u die terug in hun originele plaats installereren voordat u de knop aan de andere kant monteert!

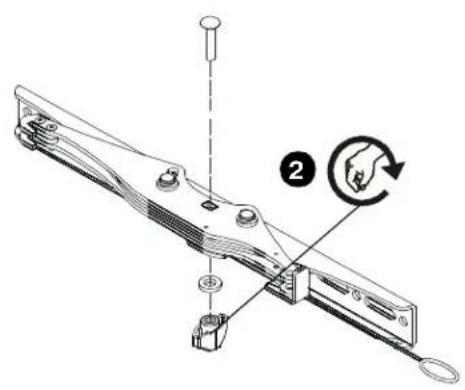

2. Verplaats de knop, ring en schroef waar de tegenovergesteilde kant.
3. Herhaal deze stappen voor de andere interfacebeugel.
4. Installeer de interfacebeugels zoals beschreiben in Deel 2.

5

Kantelaanpassing

1. Pas de kantelspanningsknoppen aan totdat u de gewenste spanning gekomt.
2. Pas de kanteling van het scherm aan door de bovenzijde van het scherm weg van de muur te trekken totdat u de gewenste positie gekomt.
3. Schroef de spanningsknoppen vast op een veilige kantelpositie.

1
