MANUAL DE UTILIZADOR iCLPTM3B03 Chief

FERIMENTOS GRAVES, EM DANOS NO EQUIPAMENTO

OU NA ANULAÇÃO DA GARANTIA DE FÁBRICA. É da responsabilidade do técnico de instalação garantir que todos os componentes são devidamente montados e instalados segundo as instruções fornecidas. ATENÇÃO: A impossibilidade de se conseguir uma resistência estrutural adequada para este componente pode resultar em danos físicos ou danos materiais graves! É da responsabilidade do técnico de montagem garantir que a estrutura à qual este componente é preso consegue suportar cinco vezes o peso combinado de todo o equipamento. Reforçar a estrutura conforme necessário antes de se instalar o componente. O painel acartonado da parede onde se vai fixar a armação pode ter uma espessura máxima de 15,9 mm. ATENÇÃO: Exceder a capacidade de peso pode resultar em danos físicos ou danos materiais graves! É da responsabilidade do técnico de instalação garantir que o peso combinado de todos os componentes não excede 56,7 kg (125 libras) para os iCMPTM3 e iCLPTM3 ou 79,4 kg (175 libras) para o iCXPTM3.A utilização com produtos acima do peso máximo indicado pode levar à queda da armação e dos respectivos acessórios, daí resultando possíveis ferimentos. AVVERTENZE e PRECAUZIONI IMPORTANTI! AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni, anche letali, qualora non si osservino le istruzioni. ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezzatura qualora non ci si attiene alle istruzioni al riguardo. AVVERTENZA: La mancata comprensione e ottemperanza alle istruzioni fornite può provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'installatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite. AVVERTENZA: Una resistenza strutturale inadeguata per questo componente può arrecare gravi lesioni personali o danni all'unità! L'installatore ha la responsabilità di accertare che la struttura su cui questo componente viene montato sia in grado di sostenere cinque volte il peso totale dell'intera unità. Rinforzare la struttura, se necessario, prima d'installare il componente. La parete del montaggio può essere ricoperta da un cartongesso di uno spessore massimo di 15,9 mm (5/8 poll.).iC-PTM3 Series Installation Instructions

1Instruções de Instalação iC-PTM3 Series

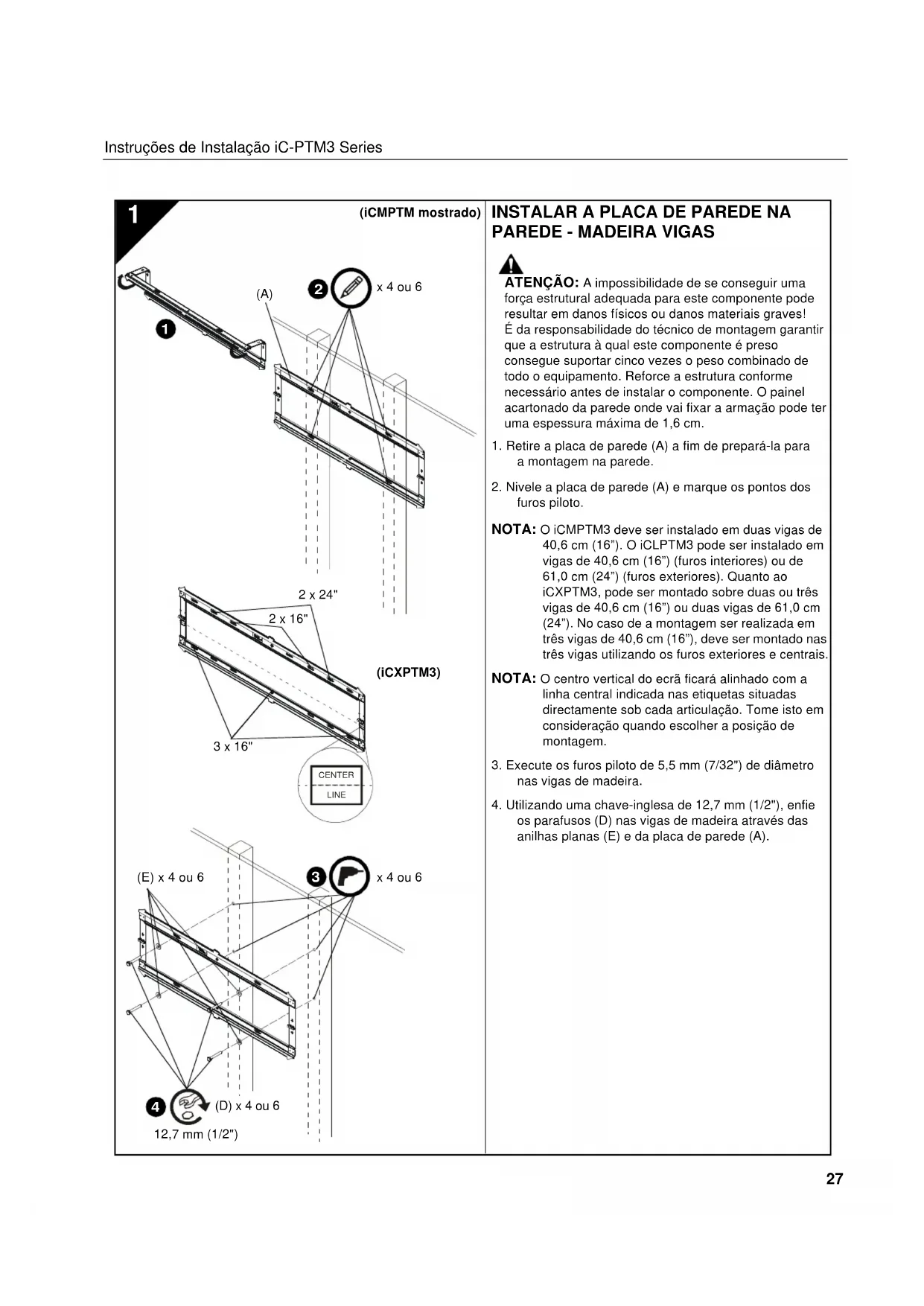

ATENÇÃO: A impossibilidade de se conseguir uma força estrutural adequada para este componente pode resultar em danos físicos ou danos materiais graves! É da responsabilidade do técnico de montagem garantir que a estrutura à qual este componente é preso consegue suportar cinco vezes o peso combinado de todo o equipamento. Reforce a estrutura conforme necessário antes de instalar o componente. O painel acartonado da parede onde vai fixar a armação pode ter uma espessura máxima de 1,6 cm.

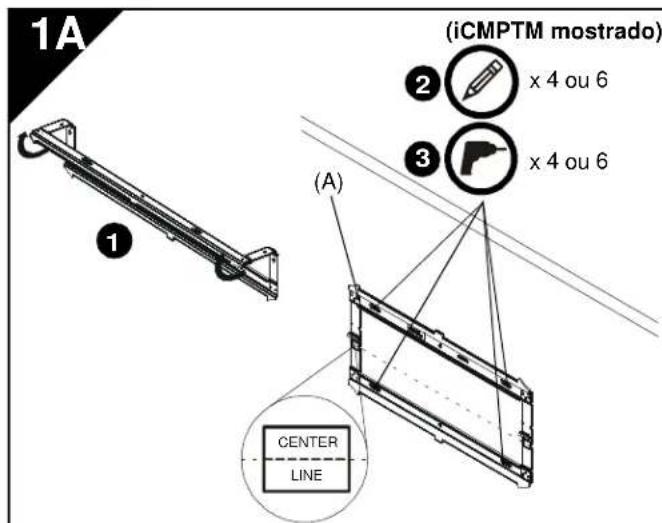

1. Retire a placa de parede (A) a fim de prepará-la para

a montagem na parede.

2. Nivele a placa de parede (A) e marque os pontos dos

furos piloto. NOTA: O iCMPTM3 deve ser instalado em duas vigas de 40,6 cm (16”). O iCLPTM3 pode ser instalado em vigas de 40,6 cm (16”) (furos interiores) ou de 61,0 cm (24”) (furos exteriores). Quanto ao iCXPTM3, pode ser montado sobre duas ou três vigas de 40,6 cm (16”) ou duas vigas de 61,0 cm (24”). No caso de a montagem ser realizada em três vigas de 40,6 cm (16”), deve ser montado nas três vigas utilizando os furos exteriores e centrais. NOTA: O centro vertical do ecrã ficará alinhado com a linha central indicada nas etiquetas situadas directamente sob cada articulação. Tome isto em consideração quando escolher a posição de montagem.

4. Utilizando uma chave-inglesa de 12,7 mm (1/2"), enfie

x 4 ou 6 (D) x 4 ou 6 (E) x 4 ou 6 x 4 ou 6 2 x 24" 2 x 16" (iCXPTM3) 3 x 16"iC-PTM3 Series Instruções de Instalação

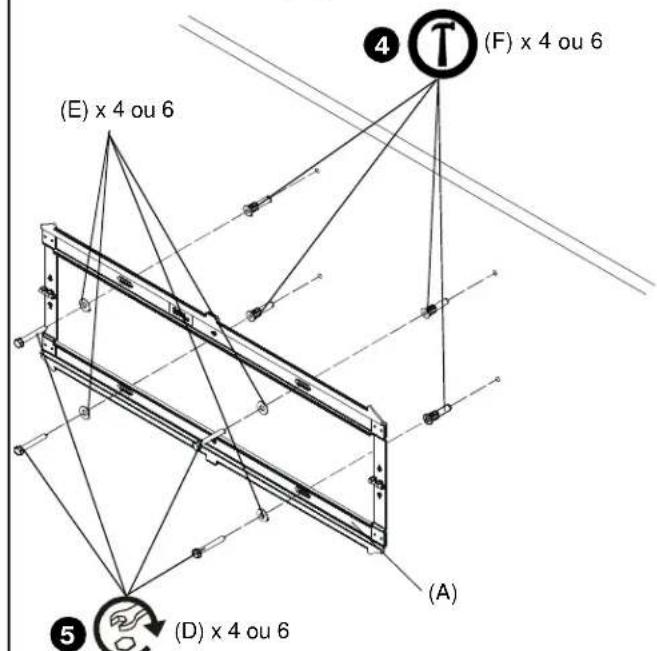

INSTALAR A PLACA DE PAREDE NA PAREDE - BETÃO, BLOCO DE BETÃO OU TIJOLO ATENÇÃO: A impossibilidade de se conseguir uma força estrutural adequada para este componente pode resultar em danos físicos ou danos materiais graves! É da responsabilidade do técnico de montagem garantir que a estrutura à qual este componente é preso consegue suportar cinco vezes o peso combinado de todo o equipamento. Reforce a estrutura conforme necessário antes de instalar o componente. O painel acartonado da parede onde vai fixar a armação pode ter uma espessura máxima de 1,6 cm (5/8"). ATENÇÃO: PERIGO DE CHOQUE ELÉCTRICO! CORTAR OU PERFURAR FIOS OU CABOS ELÉCTRICOS PODE CAUSAR A MORTE OU FERIMENTOS GRAVES! Certifique-se SEMPRE de que a área por trás da superfície de montagem não contém fios e cabos eléctricos antes de perfurar ou instalar fixadores. ATENÇÃO: PERIGO DE EXPLOSÃO E INCÊNDIO! CORTAR OU PERFURAR CANOS DE GÁS PODE CAUSAR A MORTE OU FERIMENTOS GRAVES! Certifique-se SEMPRE de que a área por trás da superfície de montagem não contém canos de gás, água, despejo ou outros antes de cortar, perfurar ou instalar fixadores.

1. Retire a placa de parede (A) a fim de prepará-la para

a montagem na parede.

2. Nivele a placa de parede (A) e marque os pontos dos

furos piloto na posição de montagem pretendida. NOTA: Para o iCLPTM3, podem ser utilizados os quatro furos interiores ou exteriores. NOTA: Para instalar o iCXPTM3, utilize os quatro furos exteriores e os dois furos do meio na placa de parede. NOTA: O centro vertical do ecrã ficará alinhado com a linha central indicada nas etiquetas situadas directamente sob cada articulação. Tome isto em consideração quando escolher a posição de montagem.

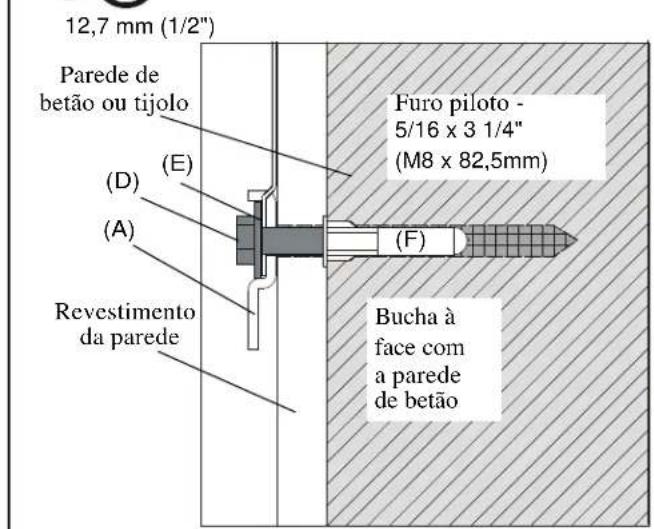

3. Execute os furos piloto de 8 mm (5/16 polegadas) de

diâmetro nas posições pretendidas na parede. Os furos devem ter pelo menos 8,25 mm (3 1/4 polegadas) de fundo.

4. Instale quatro buchas para betão (F) nos furos abertos.

Utilize um martelo para enfiar as buchas nos furos. IMPORTANTE! : As buchas têm de ser instaladas através de qualquer revestimento que possa existir na parede até ficarem à face com a parede de betão.

5. Utilizando uma chave-inglesa de 12,7 mm

(1/2 polegadas), enfie os parafusos (D) nas buchas para betão (F) através das anilhas planas (E) e da placa de parede (A).

(F) x 4 ou 6Instruções de Instalação iC-PTM3 Series

ATENÇÃO: O tamanho mínimo do padrão de furos é 100 mm x 100 mm para o iCMPTM3 e 200 mm x 200 mm para os iCLPTM3 e iCXPTM3.

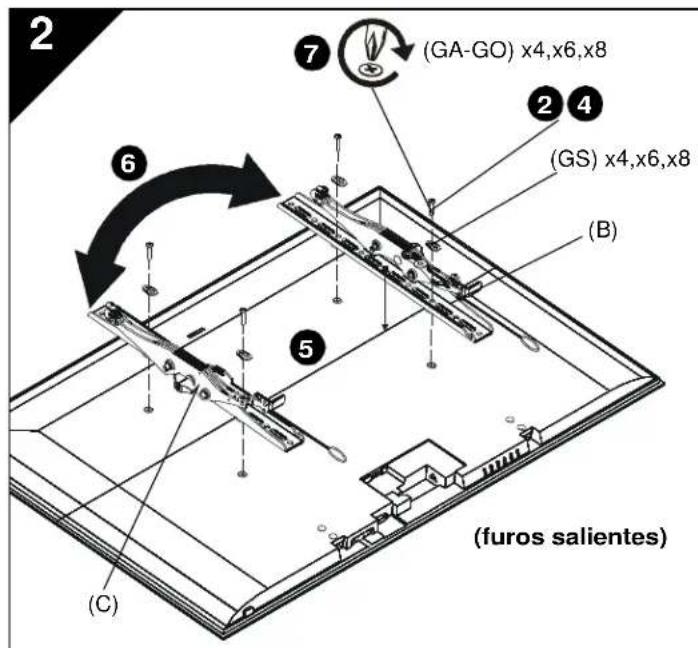

1. Deite a frente do display sobre uma superfície

protectora. CUIDADO: A utilização de parafusos de diâmetro inadequado pode danificar o seu display! Os parafusos adequados enroscar-se-ão facilmente nos furos de montagem do display.

2. Para seleccionar o diâmetro dos parafusos, examine

as ferragens (GA-GO) (8 mm, 6 mm, 5 mm ou 4 mm) e compare com os furos de montagem no display.

3. Seleccione os espaçadores:

• Se os furos de montagem não estiverem metidos para dentro, e se os dois suportes (B e C) puderem ficar deitados e encostados ao display, então não serão necessários espaçadores.

• Se os furos de montagem estiverem metidos para dentro, ou se ressaltos não permitirem que os suportes (B e C) assentem correctamente, deverão ser utilizados espaçadores (GP ou GQ). CUIDADO: A utilização de parafusos de comprimento inadequado pode danificar o seu display! Os parafusos próprios terão o encaixe correcto da rosca sem entrar em contacto com o fundo dos furos de montagem do display.

4. Seleccione o comprimento do parafuso:

• Com a mão, insira o parafuso de comprimento MAIS CURTO do diâmetro seleccionado (GA, GE, GI ou GL) no furo de montagem do display através do suporte (B e C), anilha universal (GS) e espaçador seleccionado (GP ou GQ, se necessário). NÃO enrosque o parafuso no furo nesta altura.

• O comprimento correcto do parafuso implica que a base da cabeça do parafuso sobressaia da anilha plana uma distância igual ou superior ao diâmetro do parafuso. Se o comprimento do parafuso for inadequado, seleccione um parafuso mais comprido. Seleccione o parafuso mais curto que sobressaia a distância exigida.

5. Coloque os suportes (B e C) no display, tendo o

cuidado de verificar se:

• Os ganchos superiores estão na direcção da parte superior do display.

• O centro dos suportes (B e C) fica o mais perto possível do centro da parte posterior do display após a instalação. O centro do suporte é indicado pelo furo em forma de diamante.

6. Em caso de instalação do ecrã com um padrão de

furos largo, pode ser necessário trocar os elementos verticais (B e C). Ver secção Trocar os Suportes da Interface para mais detalhes.

7. Utilizando uma chave de fendas Phillips, instale

cuidadosamente os parafusos seleccionados no display através das anilhas universais (GS), suportes (B e C) e espaçadores (GP ou GQ, se necessário).

8. Aperte todos os parafusos. Assegure-se de que são

(GA-GO) x4,x6,x8 (C) (GP ou GQ) (B) (GS) x 4, x 6, x 8iC-PTM3 Series Instruções de Instalação

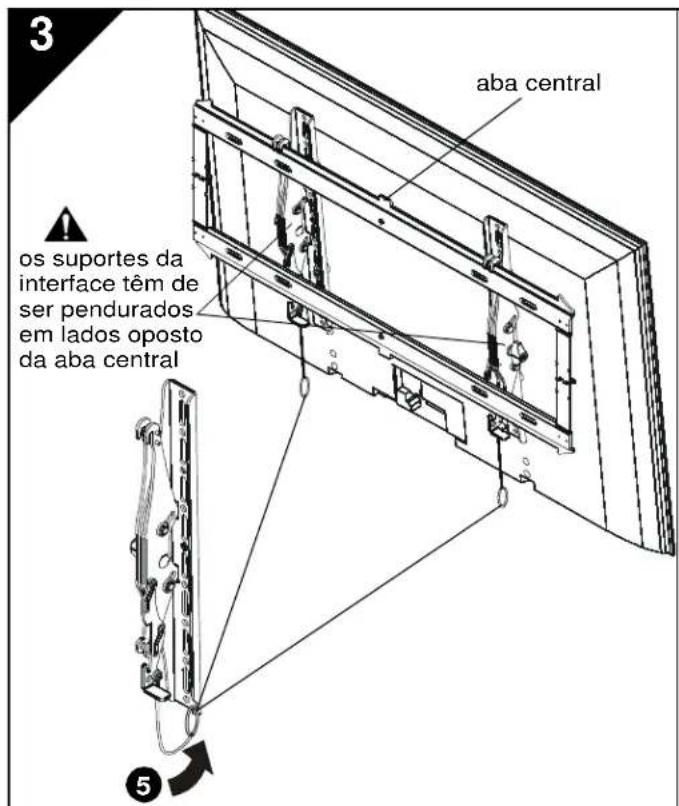

DE PAREDE ATENÇÃO: Exceder a capacidade de peso pode resultar em danos físicos ou danos materiais graves! É da responsabilidade do técnico de instalação garantir que o peso combinado de todos os componentes não excede 56,7 kg (125 libras) para os iCMPTM3 e iCLPTM3 ou 79,4 kg (175 libras para o iCXPTM3. A utilização com produtos acima do peso máximo indicado pode levar à queda da armação e dos respectivos acessórios, daí resultando possíveis ferimentos. ATENÇÃO: O display pode ser muito pesado! Assegure-se de que é possível levantar e manobrar o display em segurança conforme exige a instalação na placa de parede. A incapacidade para tomar precauções adequadas pode resultar em danos físicos ou danos materiais graves! ATENÇÃO: Os suportes da interface têm de ser pendurados em lados opostos da aba central na placa de parede!

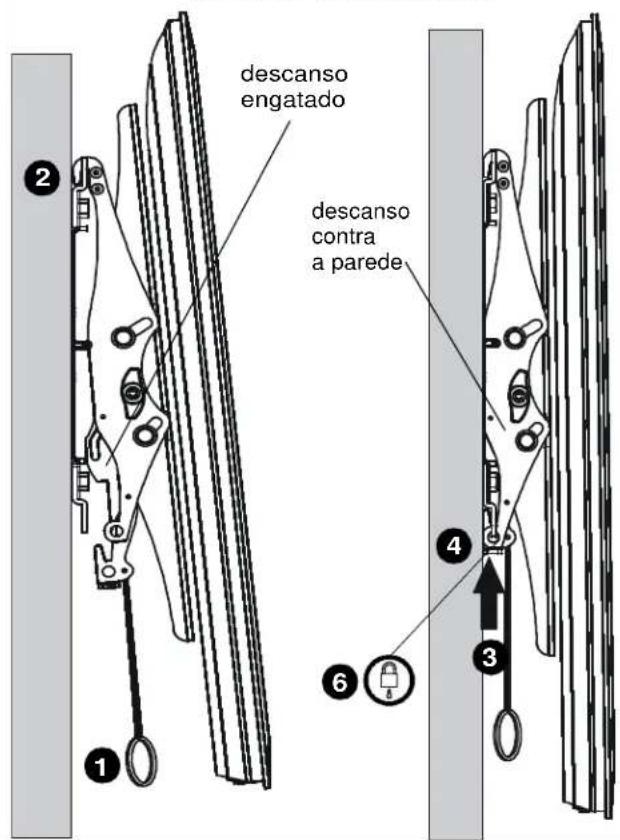

1. Para garantir que os suportes da interface estão na

posição de descanso, puxe as pegas para baixo o mais possível.

2. Pendure o display com os suportes (B e C) na

calha superior da placa de parede (A). O descanso deve ser engatado com a metade inferior da placa de parede. NOTA: Os ajustamentos do cabo ou do display posterior devem ser efectuados quando o display se encontra no descanso.

3. Para destravar o descanso, empurre os suportes

da interface para cima até o descanso ficar apoiado contra a parede.

4. Empurre os suportes da interface para dentro a fim

de travar o display na posição contra a parede.

5. As correias podem ser arrumadas atrás do ecrã

num encaixe nos suportes da interface (B e C) depois de concluída a instalação para mantê-las fora da vista.

6. (Opcional) Enfie um cadeado ou cabo de

segurança (não incluído) através dos furos inferiores nos suportes da interface para maior segurança. os suportes da interface têm de ser pendurados em lados oposto da aba central aba central

(vistas do lado esquerdo) descanso

engatado contra a paredeInstruções de Instalação iC-PTM3 Series

Trocar os Suportes da Interface (Opcional) Para padrões de furos largos, os suportes da interface podem ser invertidos. Ver Tabela 1 abaixo para determinar se isto é necessário.

1. Remova o botão de tensão da inclinação, a anilha

e o parafuso do suporte da interface. IMPORTANTE! : Segure firmemente nos suportes ao remover o botão, a anilha e o parafuso da interface para evitar que as anilhas internas caiam. Se as anilhas internas efectivamente caírem, tem de voltar a inseri-las antes de reinstalar o botão no outro lado!

2. Volte a colocar o botão, a anilha e o parafuso pela

3. Repita a operação para o outro suporte da

4. Instale os suportes da interface de acordo com as

instruções da Secção 2. Tabela 1: Largura do padrão de furos N.º modelo instalação normal trocar elementosverticaisiCMPTM3 100-440mm 441-506mmiCLPTM3 200-663mm 664-728.8mmiCXPTM3 200-847mm 848-913mm

Regulação da Inclinação

1. Ajuste os botões de regulação da tensão de

inclinação para a tensão pretendida.

2. Para ajustar a inclinação do ecrã, afaste a parte

superior do ecrã até obter a posição de inclinação pretendida.

3. Aperte os botões de regulação da tensão de

inclinação para fixar a posição de inclinação.
