BRUKSANVISNING iCLPTM3B03 Chief

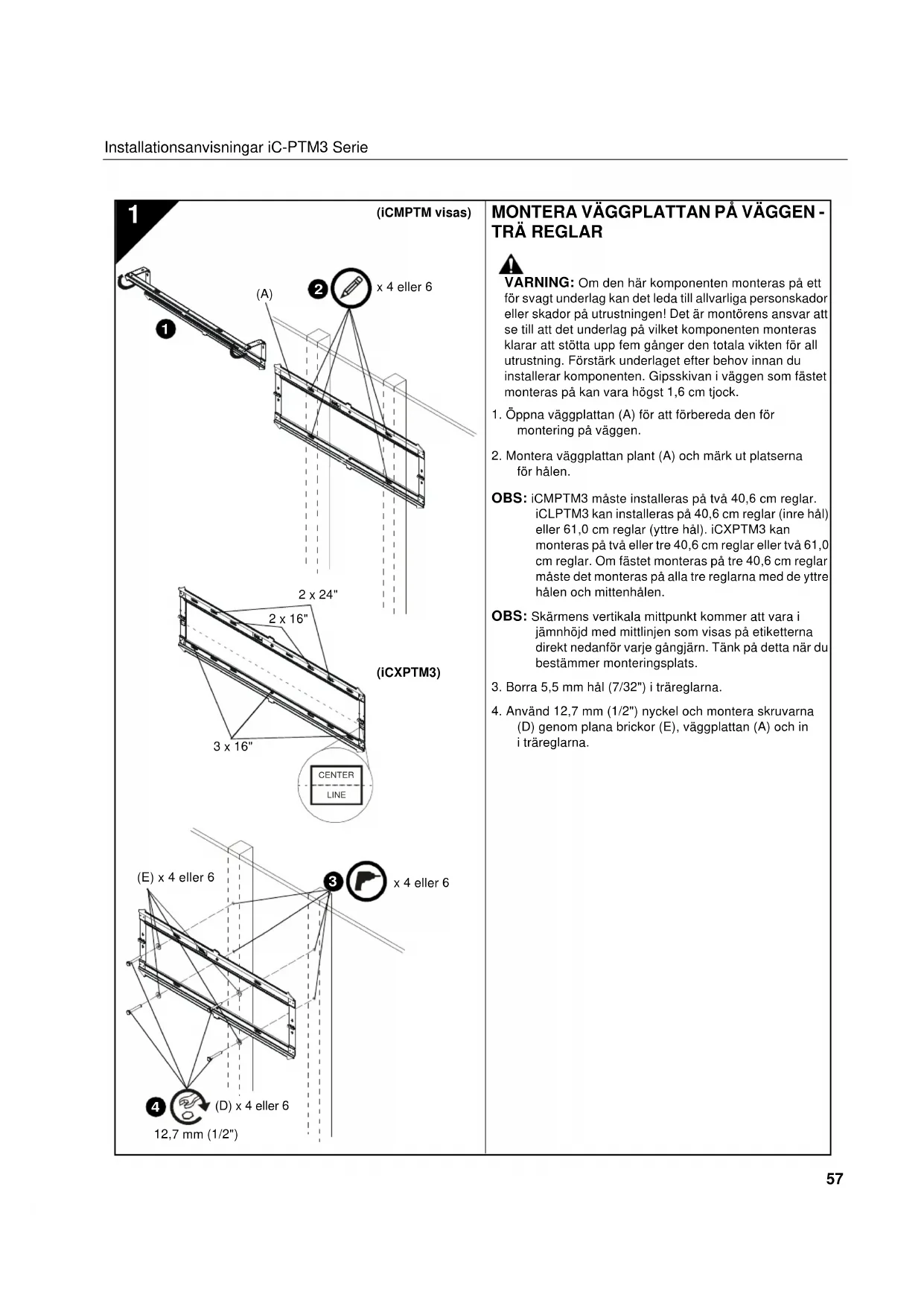

TRÄ REGLAR VARNING: Om den här komponenten monteras på ett för svagt underlag kan det leda till allvarliga personskador eller skador på utrustningen! Det är montörens ansvar att se till att det underlag på vilket komponenten monteras klarar att stötta upp fem gånger den totala vikten för all utrustning. Förstärk underlaget efter behov innan du installerar komponenten. Gipsskivan i väggen som fästet monteras på kan vara högst 1,6 cm tjock.

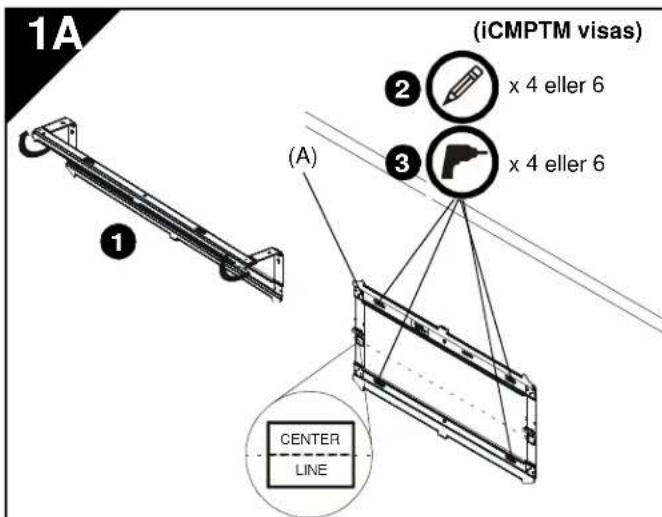

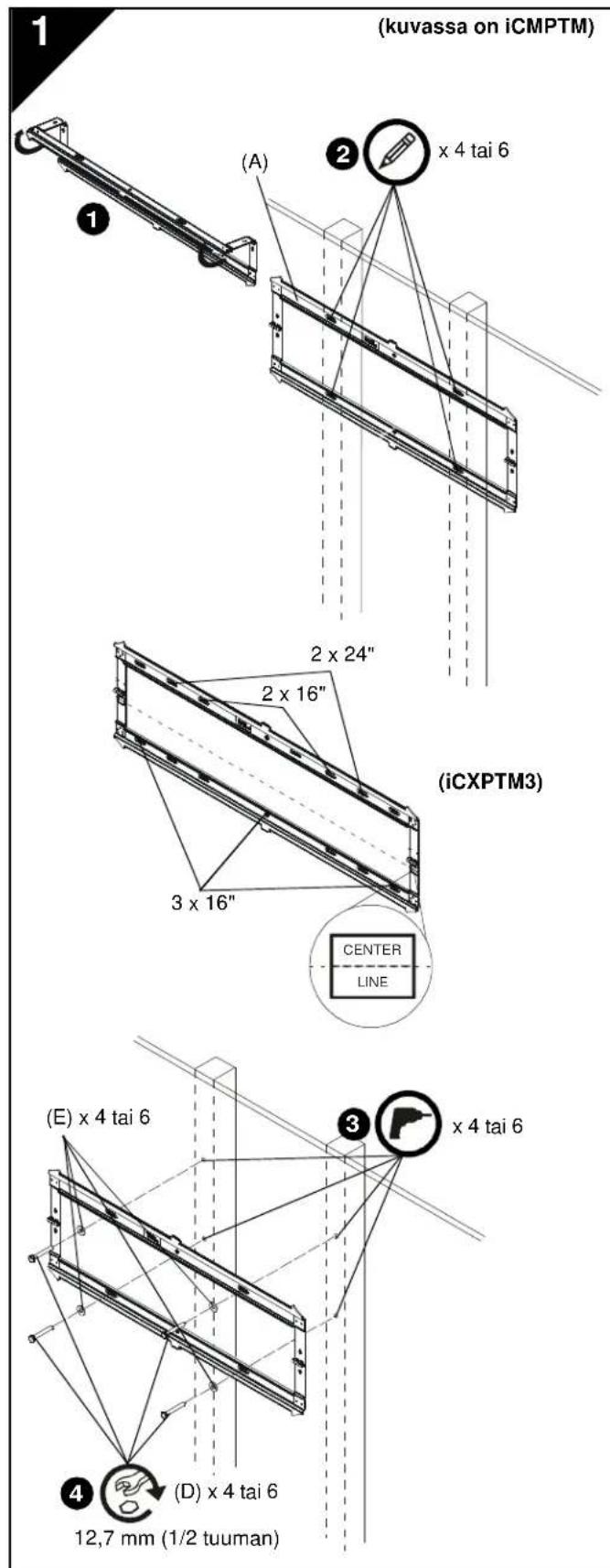

1. Öppna väggplattan (A) för att förbereda den för

montering på väggen.

2. Montera väggplattan plant (A) och märk ut platserna

för hålen. OBS: iCMPTM3 måste installeras på två 40,6 cm reglar. iCLPTM3 kan installeras på 40,6 cm reglar (inre hål) eller 61,0 cm reglar (yttre hål). iCXPTM3 kan monteras på två eller tre 40,6 cm reglar eller två 61,0 cm reglar. Om fästet monteras på tre 40,6 cm reglar måste det monteras på alla tre reglarna med de yttre hålen och mittenhålen. OBS: Skärmens vertikala mittpunkt kommer att vara i jämnhöjd med mittlinjen som visas på etiketterna direkt nedanför varje gångjärn. Tänk på detta när du bestämmer monteringsplats.

3. Borra 5,5 mm hål (7/32") i träreglarna.

4. Använd 12,7 mm (1/2") nyckel och montera skruvarna

(D) genom plana brickor (E), väggplattan (A) och in i träreglarna.

ELLER TEGEL VARNING: Om den här komponenten monteras på ett för svagt underlag kan det leda till allvarliga personskador eller skador på utrustningen! Det är montörens ansvar att se till att det underlag på vilket komponenten monteras klarar att stötta upp fem gånger den totala vikten för all utrustning. Förstärk underlaget efter behov innan du installerar komponenten. Gipsskivan i väggen som fästet monteras på kan vara högst 1,6 cm tjock. VARNING: FARA FÖR ELEKTRISK STÖT! ATT SKÄRA ELLER BORRA I ELEKTRISKA SLADDAR ELLER KABLAR KAN LEDA TILL DÖD ELLER ALLVARLIG PERSONSKADA! SE ALLTID TILL att området bakom monteringsytan är fri från elektriska sladdar och kablar innan du borrar eller monterar fästen.

VARNING: EXPLOSION OCH BRANDFARA! ATT

SKÄRA ELLER BORRA I GASLEDNINGAR KAN LEDA TILL DÖD ELLER ALLVARLIG PERSONSKADA! SE ALLTID TILL att området bakom monteringsytan är fri från rörsystem för gas, vatten, avfall eller annat innan du borrar eller monterar fästen.

1. Öppna väggplattan (A) för att förbereda den för

montering på väggen.

2. Montera väggplattan plant (A) och märk ut platserna

för hålen. OBS: För iCLPTM3 kan antingen de fyra inre eller yttre hålen användas. OBS: Vid montering av iCXPTM3, använd de yttre fyra hålen och de två mittenhålen på väggplattan. OBS: Skärmens vertikala mittpunkt kommer att vara i jämnhöjd med mittlinjen som visas på etiketterna direkt nedanför varje gångjärn. Tänk på detta när du bestämmer monteringsplats.

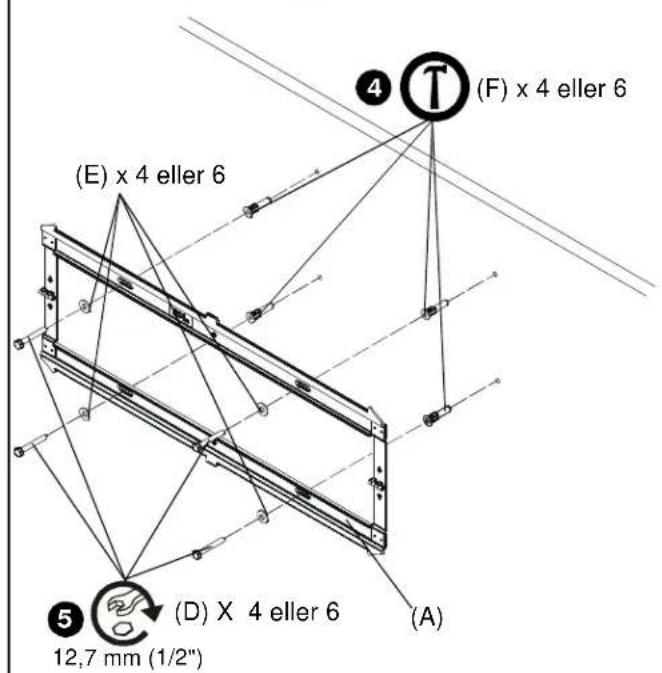

3. Borra 8 mm hål (5/16") i markeringarna på väggen.

Hålen måste vara åtminstone 82,5 mm (3 1/4) djupa.

4. Montera fyra betongförankringar (F) i borrhålen.

Använd en hammare för att knacka in förankringarna i hålen. VIKTIGT! : Förankringarna måste monteras genom väggbeklädnad tills de sitter jäms med betongväggen

5. Använd 12,7 mm (1/2") nyckel och montera skruvarna

(D) genom plana brickor (E), väggplattan (A) och in i betongförankringarna (F).

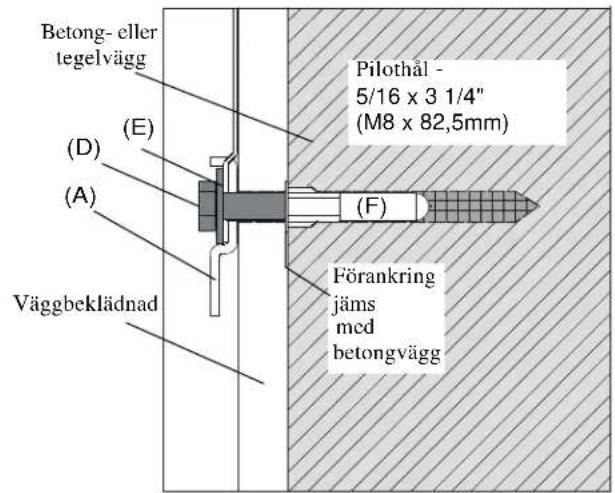

(D) X 4 eller 6 (E) x 4 eller 6 (F) x 4 eller 6 (A) Betong- eller tegelvägg Väggbeklädnad Pilothål - Förankring jäms med betongväggInstallationsanvisningar iC-PTM3 Serie

VARNING: Den minsta storleken på hålmönstret är 100 mm x 100 mm för iCMPTM3 och 200 mm x 200 mm för iCLPTM3 och iCXPTM3.

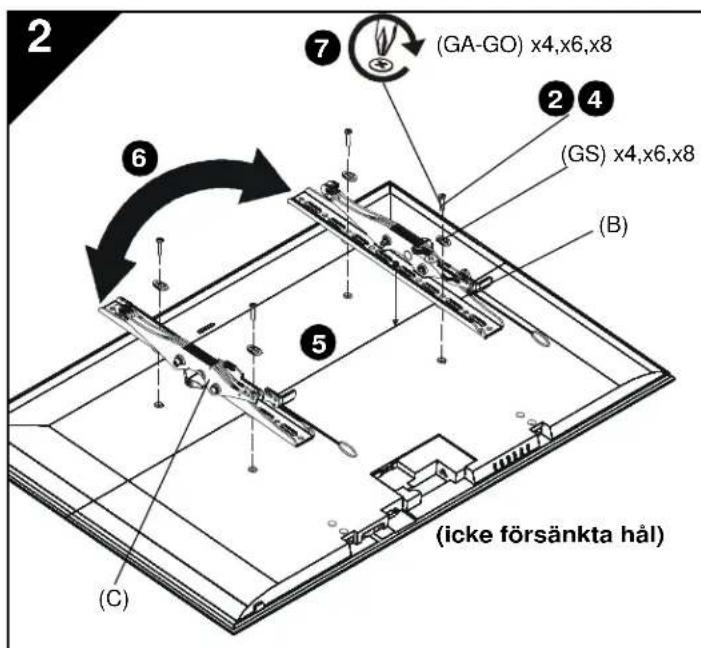

1. Lägg skärmen med framsidan nedåt på en

skyddande yta. SE UPP: Om du använder skruvar med fel diameter kan skärmen skadas! Rätt skruvar kommer lätt att kunna gängas in i skärmens fästhål.

2. Välj skruvens diameter genom att undersöka

utrustningen (GA-GO) (8 mm, 6 mm, 5 mm, eller 4 mm) och jämföra med fästhålen på skärmen.

  • Om fästhålen inte är försänkta och båda fästena (B och C) kan ligga plant emot skärmen krävs inga distansbrickor.

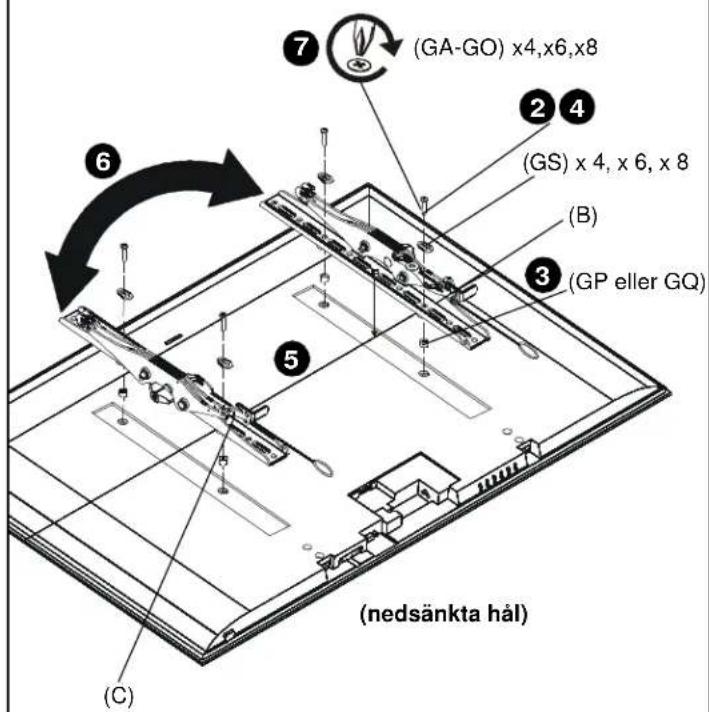

  • Om fästhålen är försänkta eller om det finns utstickande delar som hindrar fästena (B och C) från att ligga plant måste distansbrickorna (GP eller GQ) användas. SE UPP: Om du använder skruvar med fel längd kan skärmen skadas! Rätt skruvar kommer att gängas i på rätt sätt utan att gå emot botten på skärmens fästhål.

4. Välj skruvens längd:

  • Använd handen och sätt i den KORTASTE skruven med den valda diametern (GA, GE, GI eller GL) genom fästet (B och C), universalbrickan (GS) och den valda distansbrickan (GP eller GQ, om dessa behövs) i fästhålet på skärmen. Skruven ska INTE skruvas in i hålet just nu.
  • Rätt skruvlängd kräver att basen på skruvens huvud sticker ut ovanför den platta brickan lika långt eller längre än skruvens diameter. Välj en längre skruv om skruven är för kort. Välj den kortaste skruven som kommer att sticka ut tillräckligt långt.

5. Placera fästena (B och C) på skärmen och se till att:

  • De övre hakarna är riktade mot övre delen av skärmen.
  • Fästenas mittpunkt (B och C) är så nära mittpunkten på skärmens baksida som möjligt efter att de har monterats. Det diamantformade hålet anger fästets mittpunkt.

6. Om du installerar skärmen med ett brett hålmönster

kanske du måste byta plats på väggpelarna (B och C). Se avsnittet Växla gränssnittfästen för mer information.

7. Använd en Phillips-skruvmejsel och montera

försiktigt de valda skruvarna genom universalbrickor (GS), fästen (B och C) och distansbrickor (GP eller GQ, om sådana behövs), in i skärmen.

8. Dra åt alla skruvar. Kontrollera att alla fästhål på

skärmen (4, 6 eller 8) används.

(nedsänkta hål) (icke försänkta hål)

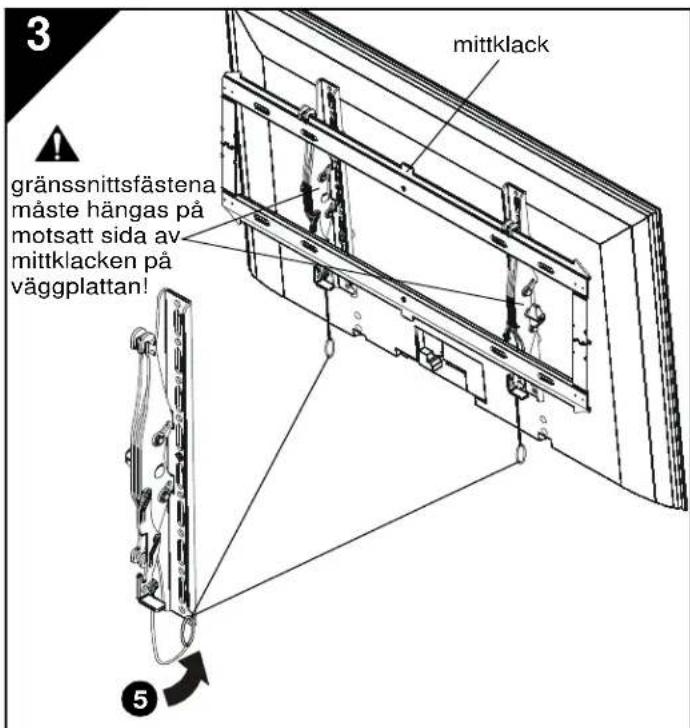

VÄGGPLATTAN VARNING: Om vikten överstigs kan det orsaka allvarlig personskada eller skada på utrustningen! Det är montörens ansvar att kontrollera att den kombinerade vikten för alla komponenterna som monterats inte överstiger 56,7 kg (125 lbs ) för iCMPTM3 och iCLPTM3 eller 79,4 kg (175 lbs) för iCXPTM3. Användning av produkter som överstiger den angivna maxvikten kan leda till att fästet och dess tillbehör faller ner, vilket kan orsaka skada. VARNING: Skärmar kan vara mycket tunga! Kontrollera att skärmen kan lyftas säkert och manövreras efter behov för att monteras på väggplattan. Om förebyggande åtgärder inte vidtagits kan detta leda till allvarliga personskador eller skador på utrustningen! VARNING: Gränssnittsfästena måste hängas på motsatt sida av mittklacken på väggplattan!

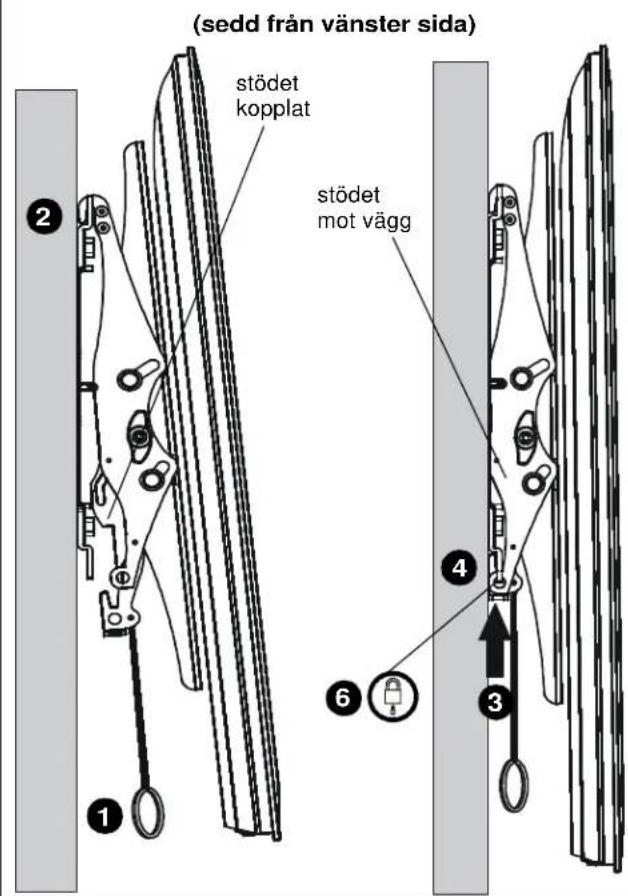

1. Se till att gränssnittsfästena befinner sig i stödläge

genom att dra ner handtagen så långt som det går.

2. Häng upp skärmen med fästena (B och C) på den

övre skenan på väggplattan (A). Stödet bör kopplas samman med den undre delen av väggplattan. OBS: All hantering av kablar eller justering av skärmens baksida bör göras när skärmen vilar på stödet.

3. Frigör stödet genom att trycka uppåt mot

gränssnittsfästena tills stödet vilar mot väggen.

4. Tryck vidare uppåt på gränssnittsfästena för att

skärmen ska komma i låst läge mot väggen.

5. Remmar kan stoppas in bakom skärmen och

placeras på skåran på gränssnittsfästena (B och C) när installationen är klar så att tittaren inte kan se dem.

6. (Valfritt) Placera hänglås eller linlås (medföljer ej)

genom gränssnittsfästenas nedre hål för att öka säkerheten. gränssnittsfästena måste hängas på motsatt sida av mittklacken på mittklack

väggplattan! (sedd från vänster sida) stödet

mot vägg stödet kopplatInstallationsanvisningar iC-PTM3 Serie

Växla gränssnittsfästen (valfritt) För breda hålmönster måste gränssnittsfästena växlas. Se Tabell 1 nedan för att se om detta behövs.

1. Avlägsna reglaget för vinklingsspänning, bricka

och skruv från gränssnittsfästet. VIKTIGT! : Håll fästena på plats när du tar bort reglage, bricka och skruv från gränssnittet så att innerbrickorna inte trillar ut. Om innerbrickorna trillar ut måste du sätta tillbaka dem på rätt plats innan du sätter tillbaka reglaget på andra sidan.

2. Sätt tillbaka reglage, bricka och skruv i omvänd

3. Upprepa för det andra gränssnittsfästet.

4. Montera gränssnittsfästena enligt anvisningarna i

avsnitt 2. Tabell 1: Bredd på hålmönster Modellnr. normal installation byt plats påväggpelarnaiCMPTM3 100-440mm 441-506mmiCLPTM3 200-663mm 664-728.8mmiCXPTM3 200-847mm 848-913mm

1. Ställ in vinklingsreglaget på önskad spänning.

2. Justera skärmens lutning genom att dra skärmens

övre del från väggen tills önskad lutning uppnås.

3. Dra åt reglaget för vinklingsspänning för att fästa
