Märke	Chief
Modell	ICMPDA4T03
Produkttyp	Vridbar väggfäste för plattskärm
VESA-kompatibilitet	100x100, 200x100, 200x200, 300x300, 400x200, 400x400 mm
Maximal viktkapacitet	34 kg (75 lb)
Material	Stål
Färg	Svart
Ungefärliga mått på armen (LxHxD)	400 x 400 x 150 mm (uppskattning)
Fästets vikt	Cirka 4 kg
Lutning	Ja, justerbar via spännskruv
Rotation	Ja, med spänningsjustering
Förlängning	Ja, ledad arm
Kabelhantering	Inbyggda kabelkapslingar (del D)
Ingående delar	Bottenplatta (B), vridarm (A), vertikala ben (E), distanser (CC), olika skruvar, insexnycklar (K, L), kabelkapslingar (D)
Säkerhet	Överskrid inte 34 kg; använd medföljande skruvar; undvik att klämma fingrarna när armen stängs
Underhåll	Torka av med en mjuk, torr trasa
Reparerbarhet	Standarddelar; kontakta tillverkaren för reservdelar
Allmän information	116-sidig manual tillgänglig på flera språk

Vanliga frågor - ICMPDA4T03 Chief

Vilken är den maximala vikten som Chief ICMPDA4T03-fästet klarar?

Den maximala vikten är 34 kg (75 lb). Överskrid inte denna belastning för att undvika allvarliga skador eller egendomsskador.

Vilka VESA-format är kompatibla?

Fästet är kompatibelt med följande VESA-format: 100x100, 200x100, 200x200, 300x300, 400x200 och 400x400 mm.

Hur installerar jag skärmen på fästet?

Beroende på VESA-format, fäst först de vertikala benen (E) eller distanserna (CC) på skärmens baksida, häng sedan skärmen på den vridbara armen (A) genom att rikta in de päronformade hålen. Dra åt de medföljande skruvarna utan att överdriva.

Hur justerar jag spänningen på den vridbara armen?

Använd insexnyckeln (K) för att justera stigningsskruven, eller nycklarna (K, L) för förlängnings- och rotationsspänning. Lossa eller dra åt lätt beroende på önskad position.

Hur hanterar jag kablarna?

Placera kablarna i armarnas hålrum när armen är helt utsträckt, sätt sedan på kabelkapslingarna (D) med skruvarna (J) för att hålla dem på plats. Se till att de inte kläms.

Vad gör jag om skärmen inte hålls på plats?

Kontrollera först att du inte har överskridit maxvikten. Justera sedan spänningen på insexskruvarna (K, L) för att öka friktionen. Om problemet kvarstår, dra åt skärmens monteringsskruvar.

Kan fästet rotera och luta?

Ja, Centris-fästet möjliggör rotation och lutning. Spänningarna är justerbara för att hålla skärmen i önskad position.

Vilka verktyg behövs för installation?

Du behöver en stjärnskruvmejsel och de medföljande insexnycklarna (K, L). Inga extra verktyg krävs.

Hur rengör jag fästet?

Torka av fästet med en mjuk, torr trasa. Använd inte slipande kemikalier som kan skada ytbehandlingen.

Var hittar jag hela manualen?

Hela manualen finns gratis som PDF på notice-facile.com. Du kan också begära en översättning till ditt språk via formuläret på webbplatsen.

BRUKSANVISNING ICMPDA4T03 Chief

VARNING: Om du inte lase, itre forstar ordre nigtig erer itte fbljer alla anvisninger kan det leda till alvarig personskada, skada pa utrustring erer upphavande av fabrikanger. Det ar installatorens ansvar at se till att alla komponenter ar hopsatta ordentigt och monteras enlistig medblende anvisninger.

VAMNt:1nntAanrnrnnnrrnnnne

TARKEAT VARIOITUKSET JA HALTYKSET

VAROTUS: VAROTUS limaeisev kavan vaman tai kuoleman madhollusuita, oos jthetai e noudatae.

HALYTYS: HALYTYS limeaise laiteu vaurolitumens tai tuhutomins mahdoliussu, liaojohjia e noudatate.

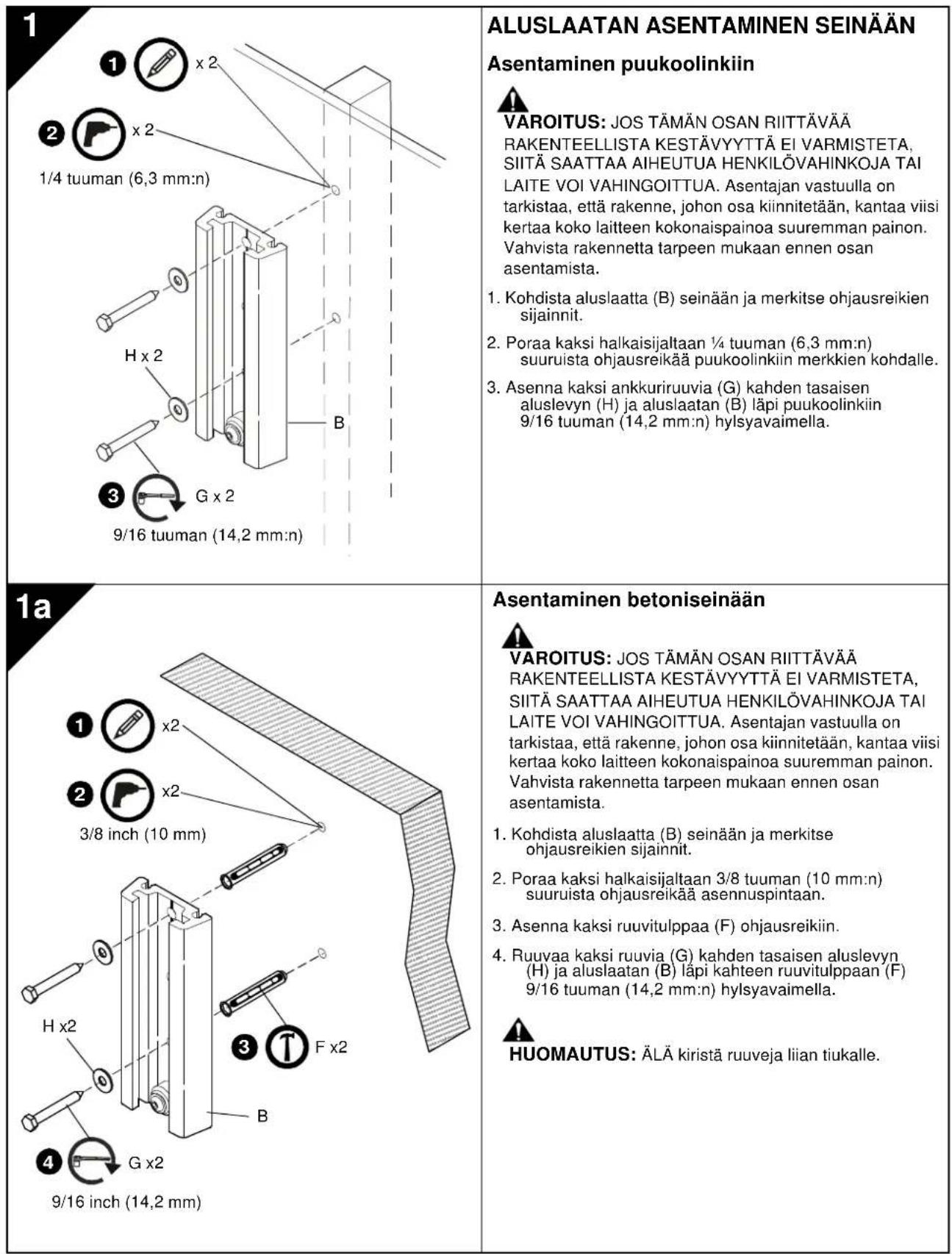

VARNING: OM DEN HÄR KOMPONENTEN MONTERAS PÄ ETT FÖR SVAGT UNDERLAG KAN DETTA ORSAKA ALLVARLIGA PERSONSKADOR ELLER SKADOR PÄ UTRUSTNING! Det ar montörens ansvar att se till att det underlag pa vilket componenten monteras klarar att stotta upp fem gänger den totala vikten for all utrustning. Förstär konstruktionen vid behov innan componenten monteras.

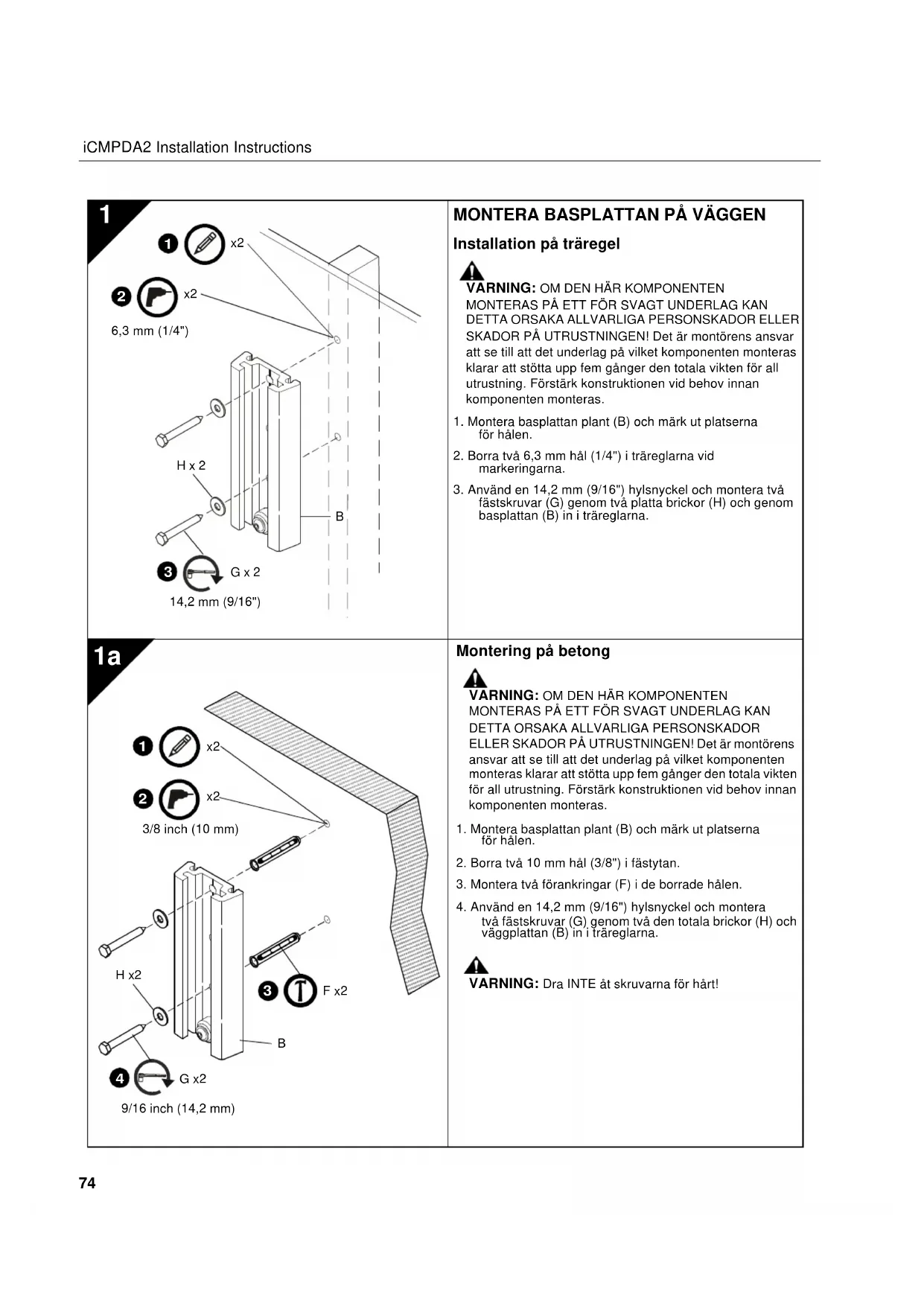

1. Montera basplattan plant (B) och mark ut platserna for halen.
2. Borra två 6,3 mm hal (1/4") i träreglarna vid markeringarna.
3. Använd en 14,2 mm (9/16") hylsnyckel och montera två fästskruvar (G) genom två platta brickor (H) och genom basplattan (B) in i träreglarna.

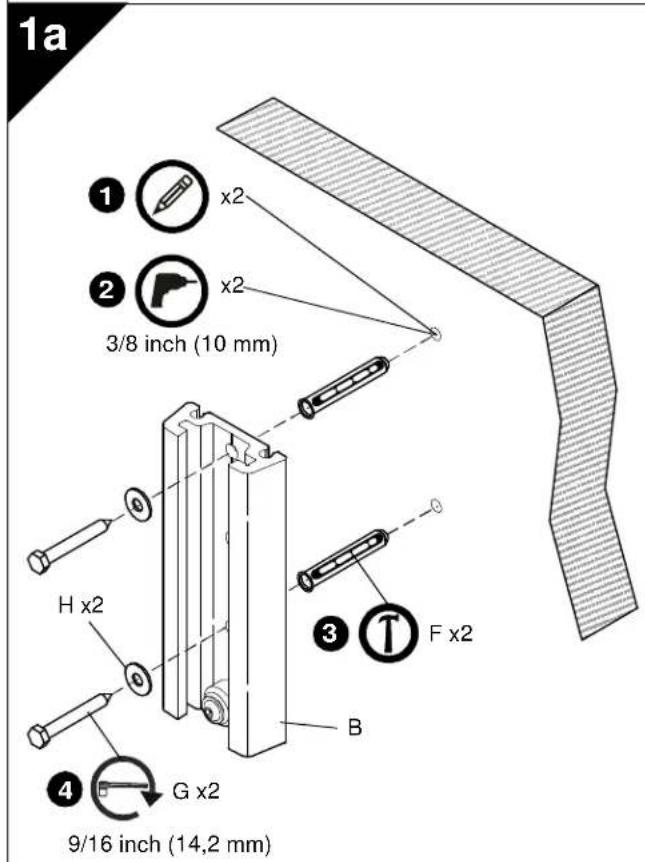

Montering pá betong

VARNING: OM DEN HÄR KOMPONENTEN MONTERAS PÅ ETT FÖR SVAGT UNDERLAG KAN DETTA ORSAKA ALLVARLIGA PERSONSKADOR ELLER SKADOR PÅ UTRUSTNING! Det är montörens ansvar att se till att det underlag pa vilket componenten monteras klarar att stöta upp fem gänger den totala vikten for all utrusting. Förstärk konstruktionen vid behov innan componenten monteras.

1. Montera basplattan plant (B) och mark ut platserna for halen.
2. Borra tvá 10 mm hal (3/8") i fástyan.
3. Montera tvá forankringar (F) i de borrade halen.
4. Använd en 14,2 mm (9/16") hylsnyckel och montera två fästskruvar (G) genom två den totala brickor (H) och vaggplattan (B) in i trareglarna.

WARNING: Dra INTE ḅt skruvarna for harti!

2

MONTERA SVÄNGARMEN PÅ BASPLATTAN

VIKTIGT! Om skärmen har att 100 × 100 ~mm infällt fästhalsmonster maste skärmen monteras vid svängarmen (A) innan svängarmen monteras på basplattan (B). Se "MONTERA SKÄRMEN, 100 × 100 ~mm infällt fästhalsmonster". Fortsätt nedan after att skärmen monterats.

WARNING: OM SVANGARMEN KOLLAPSAR
KAN DU KLÄMMA DINA FINGRAR! Var
uppmärksam och alert, och hall händer och fingrar pa behörigt avständ fran klämpunkterna under
monteringen.

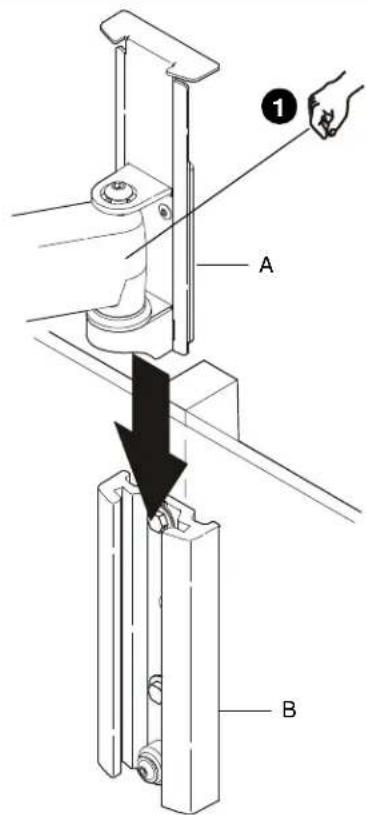

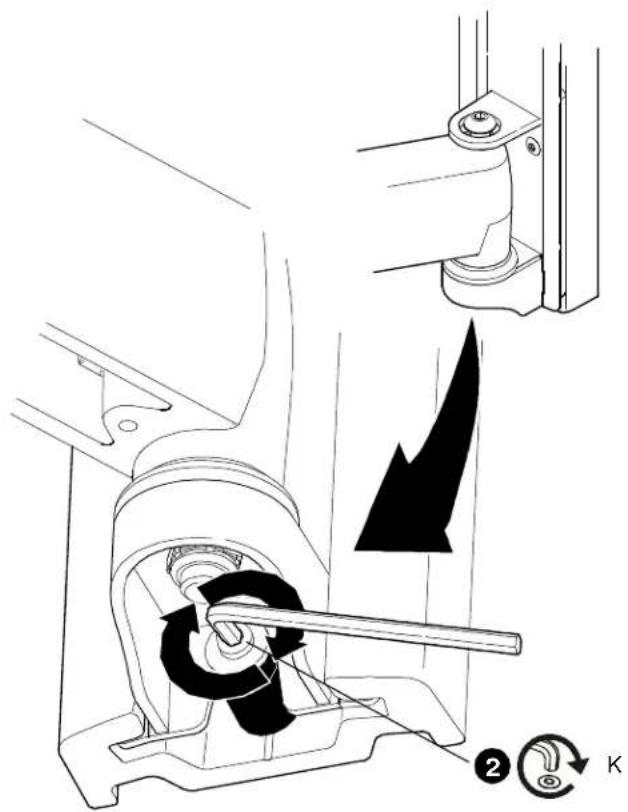

1. Fäll ned svängarmens feste (A) på basplattan (B).

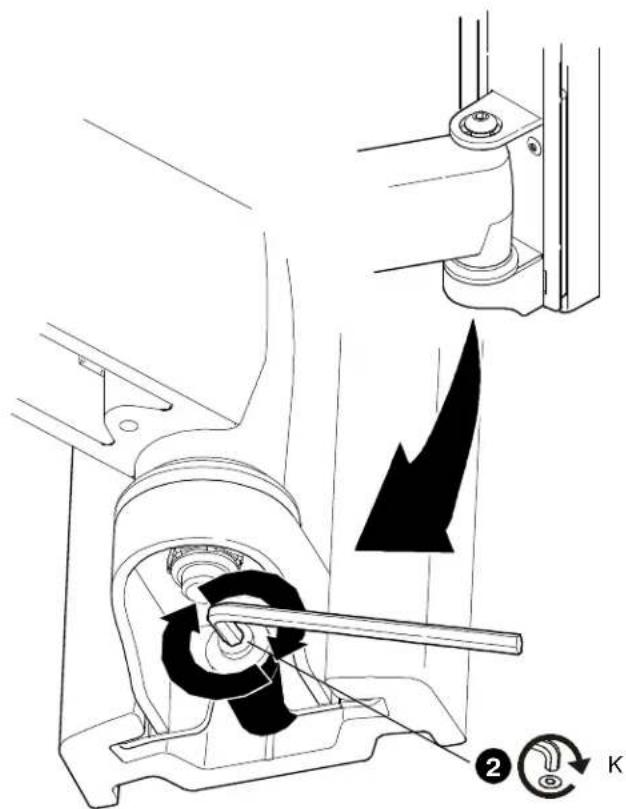

2. Sakra svängarmen (A) vid basplattan (B) genom att dra at skruven med sexkantnyckeln (K).

3 MONTERA SKÄRMON

• Om du monterar en skärm med ett fästhalsmonster på 200 × 100 ~mm , 200 × 200 ~mm , 300 × 300 ~mm , 400 × 200 ~mm eller 400 × 400 ~mm , gå vidare till steg 3A.
• Om du installerer en skärm med att fästhalsmonster på 100 x 100 mm, gà vidare till steg 3B eller 3C, beroende på modell.

3A

Fasthalsmonster 200 x 100 mm, 200 x 200 mm, 300 x 300 mm, 400 x 200 mm, 400 x 400 mm

Montering av lodrata fästen

VARNING: FELAKTIG MONTERING KAN ORSAKA ATT FASTET FALLER NER VILKET KAN LEDA TILL ALLVARLIGA PERSONSKADOR ELLER SKADOR P A UTRUSTNINGEN! Byt ALDRIG ut nagra delar. Anvand bara uutrusting som levererats eller specificerats av tillverkaren.

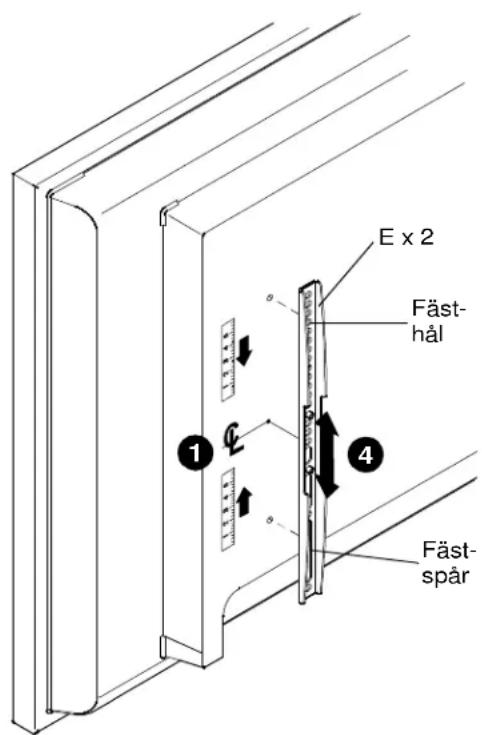

1. Fastställ och mark ut den lodrata mittpunkten på skärmen, mellan vänster sidas övre och nedre faspthal.
2. Fastställ och mark ut den lodrata mittpunkten pa skärmen, mellan höger sidas övre och nedre fästhål.
3. Rikta in det lodrata fastet (E) sa att fasthalen ar overst och sparen ar nederst.
4. Rikta in fästhalen och sparen i det lodrata fastet (E) med de övre och nedre fästhalen på skärmen.
5. Justera laget for det lodrata fcastet (E) tills market som du gjorde i steg 1 stammer overens med centrummarkt pa det lodrata fcastet (E).

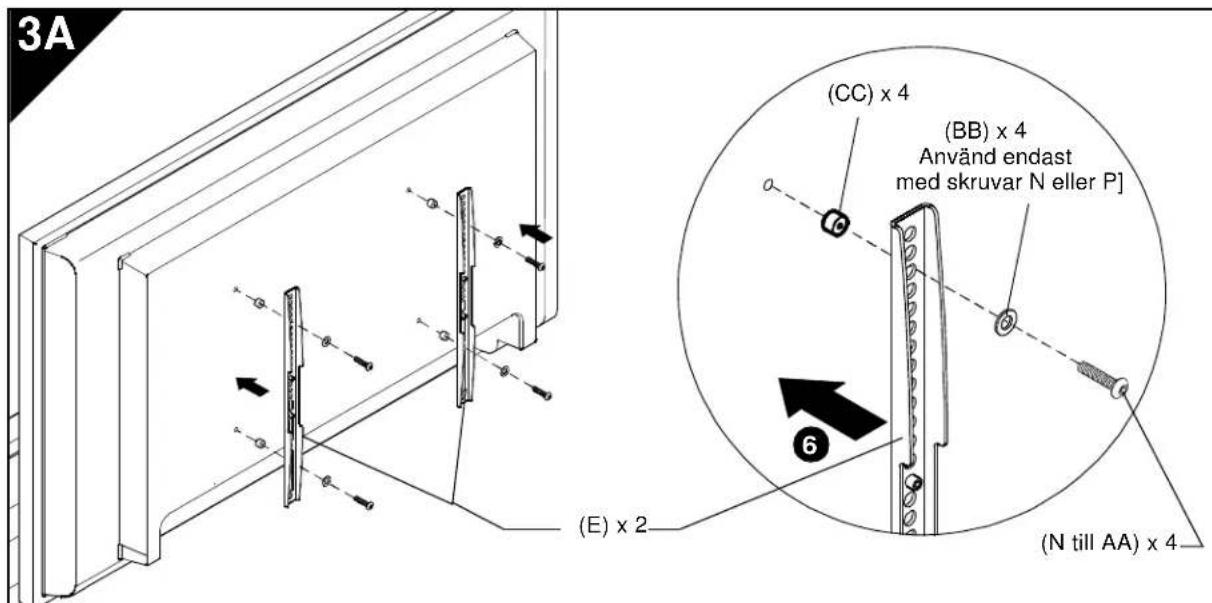

6. Montera det vänstra lodrata fästet (E) vid skärmen med två Phillips-skruvar med koniskt huvud (N till AA).

OBS: Använd ocksá plana brickor nr 10 (BB) om du använder skruvarna N eller P.
OBS: Om skärmen har en infälld fästyta, utstickende delar eller fäste for stromadapter maste distans och langre faskanordningar placeras mellan skärmen och de lodrata faskena (E).
7. Upprepa teg 3 till 6 for det lodrata fastets hogra sida, och anvand sama hal for att rikta in faspena vagratt.

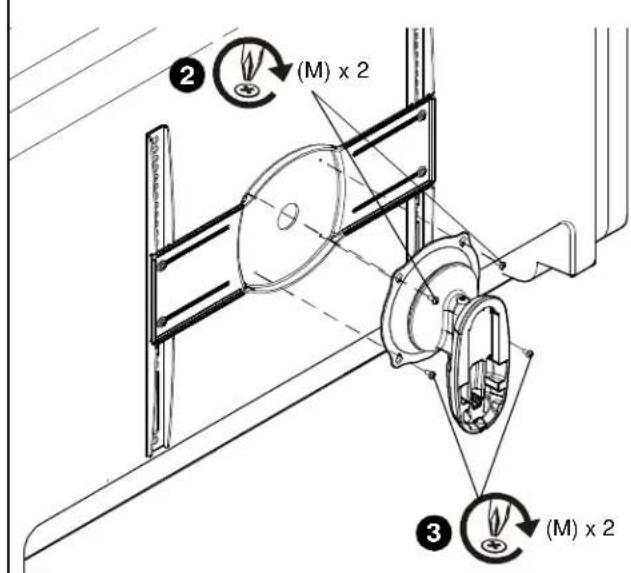

Montera mittfastet

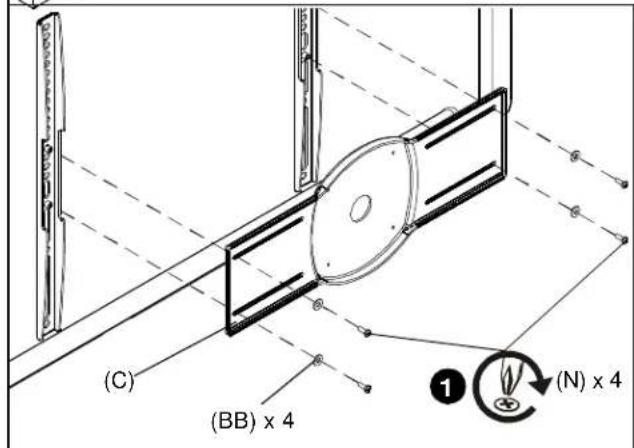

1. Montera mittfastet (C) vid de lodrata fatesta (E) med fyra Phillips-skruvar M4 x 12 mm (N) och fyra plana brickor nr 10 (BB).
2. Montera iCMPDA2 vid fästet med två Phillips-skruvar M4 x 8 mm (M) i de övre två fästhalen.
3. Slutfor monteringen av iCMPDA2 med två Phillips-skruvar M4 x 8 mm (M) i de två nedre fästhålden.
4. Gá vidare till steg 3B.

Fästhalsmönster 100 x 100 mm - hälen i linje med ytan

VIKTIG! Den har arbetsrutinen gäller endast for fästhalsmöstner 100 × 100 mm baktill pa skärmen och där halen ar i linje med skärmens baksida, ELLER om fästen (C, E) monterats tidigare i steg 3A.

VARNING: OM VIKTKAPACITETEN ÖVERSKRIDS FINNS RISK FÖR ALLVARLIGA PERSONSKADOR ELLER SKADOR PÅ UTRUSTNING! Det ar montörens ansvar att kontrollera att den kombinerade vikten for alla componenterna som monterats vid iCMPDA2 inte överskrider 34 kg (75 lbs).

1. Kontrollera att Centris-fastet enkelt kan vridas och lutas, och att det anda sitter tillrackligt fast for att kunna halla skarmen i onskat lage. Justera after behov innan du gár vidare. Se "JUSTERING".

WARNING: OM DU ANVÄNDER SKRUVAR AV FEL DIMENSION KAN SKÄRMON SKADAS! Skruvarna skå lätt kunna gangas in i skärmens fästhal helt och hallet.

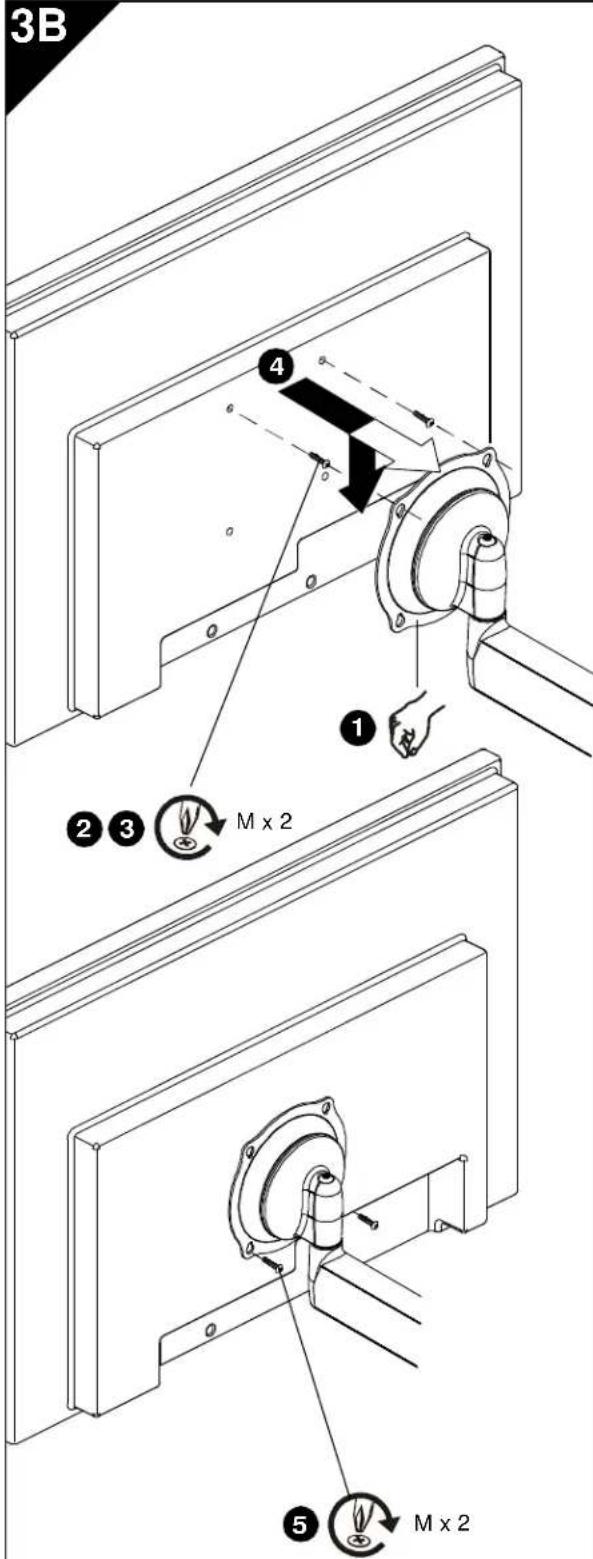

1. Använd en Phillips skruvmejsel och montera två skruvar (M) i de övre gangade fästhalen baktill på skärmen (eller i fästena C, E; om dessa monterats).
2. Ganga in skruvara helt i skarmen (eller i fastena C, E; om dessa monterats) och ganga sedan ut dem igen tre hela varv.
   VARNING: OM SKRUVARNA INTE GREPPAT ORDENTLIGHT
   KAN HELA SKÄRMIEN OCH FÄSTET FALLA NER, VILKET KAN ORSAKA ALLVARLIGA PERSONSKADOR OCH SKADOR PÅ UTRUSTNING! Skruvarna fär ENDAST skruvas ut precis sa mycket sa att det blir möjlligt att utföra montering av Centris-fästet.
3. Lyft och rikta in skärmen sa att skruvarna baktill pa skärmen (eller i fästena C, E; om sādana monterats) passar i de övre droppformade fästhålen i Centris-fästet. Sank ner skärmen pa plats.
   MÄRK: Dra INTE àt skruvarna just nu.
4. Anvand en Phillips skruvmejsel och montera två skruvar (M) genom de nedre droppformade fästhalen i Centris-fastet och in i skärmen (eller i fästena C, E; om dessa monterats).
5. Dra at alla fyra skruvarna (M). Dra inte at for harti!

3C

Fästhalsmönster 100 x 100 mm - infälda hal

VIKTIG! Den har arbetsrutinen galler endast for fathalsmonster 100 x 100 mm och dafsthalen baktill pa skarmen ar infalda i skarmens baksida.

VARNING: OM VIKTKAPACITETEN ÖVERSKRIDS FINNS RISK FÖR ALLVARLIGA PERSONSKADOR ELLER SKADOR PÅ UTRUSTNING! Det ar montörens ansvar att kontrollera att den kombinerade vikten for alla komponenterna som monterats vid iCMPDA2 inte överskrider 34 kg (75 lbs).

1. Kontrollera att Centris-fastet enkelt kan vridas och lutas, och att det anda sitter tillrackligt fast for att kunna halskarmen i onskat lage. Justera after behov innan du gär vidare. Se "JUSTERING".
2. Lagg skärmen fösiktigt med framsidan nedat på en skyddande yta.

VARNING: OM DU ANVANDER SKRUVAR AV FEL DIMENSION KAN SKÄRMEN SKADAS! Skruvarna ske latt kunna gängas in i skärmens fästhäl helt och hallet.

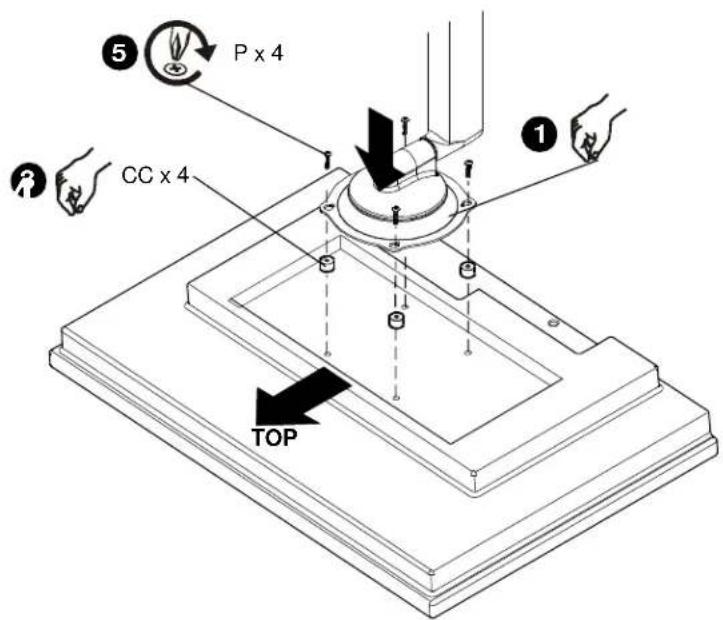

1. Satt fyra distansbrickor (CC) over fasthalen pa skarmens baksida.
2. Orientera fastet sa att de droppormade fathalen i Centris-fastet ar i linje med halen i de fyra distansbrickorna (CC)

VARNING: OM SKRUVARNA INTE GREPPAT ORDENTLIGHT KAN HELA SKÄRMIEN OCH FÄSTET FALLA NER, VILKET KAN ORSAKA ALLVARLIGA PERSONSKADOR OCH SKADOR PÅ UTRUSTNING!

1. Använd en Phillips skruvmejsel och montera fyra skruvar (P) genom fyra droppformade fästhäl i Centris-fästet och distansbrickor (CC) i skärmen. Dra at alla fyra skruvara (P). Dra inte at for här!
2. Fortsatt till avsnittet "MONTERA SVANGARMEN VID BASPLATTAN".

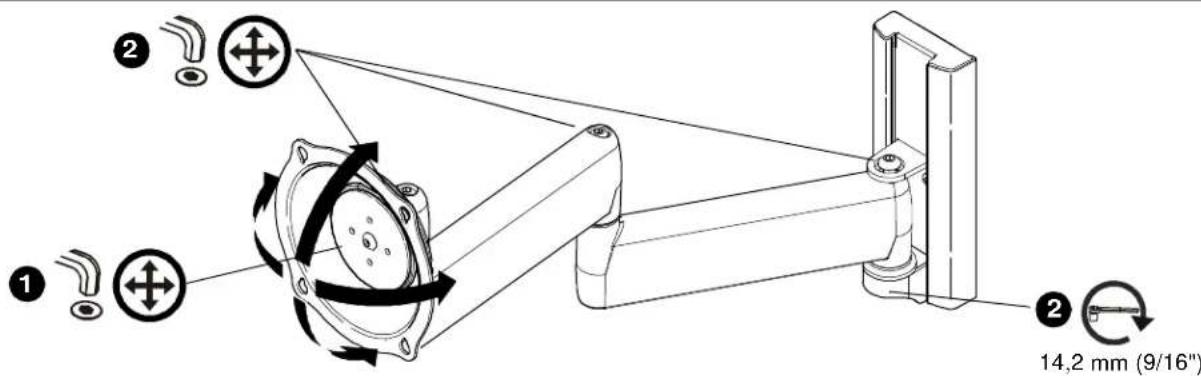

4 JUSTERING

1. Du kan justera lutningens spannkraft genom att lossa eller dra at justeringsskruven en aning med sexkantnyckeln (K).
   MÄRK: Om skärmen monterats vid svängarmen (A) mäste du Först koppla ur alla kablar och ta bort skärmen (Se "INSTALLERA SKÄRMON").
2. Du kan justera forlangningens och vridingens spannkraft genom att lossa ell er da at justeringsskruvarna en aning med sexkantnycklarna (K, L).

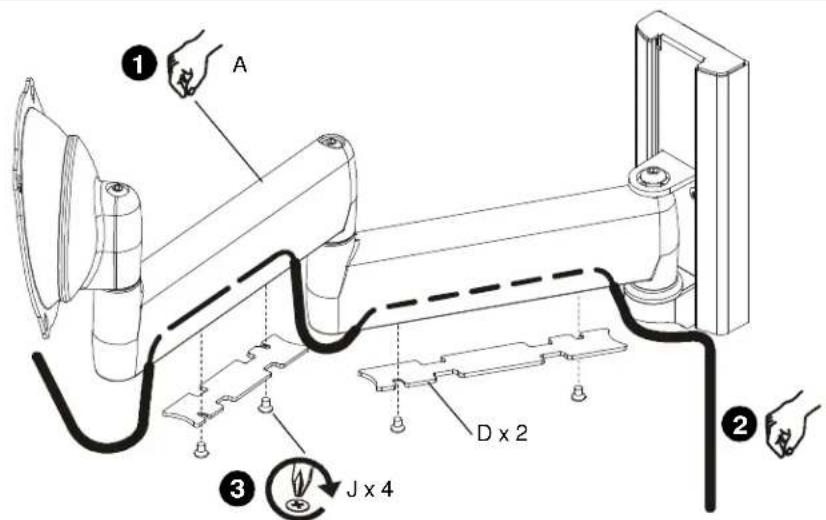

5 HANTERING AV KABLAR

WARNING: Kontrollera att alla kablar har tillräckligt slack sa att skärmen kan rora sig som den sha, samt att kablarna inte klams genom montering av lock (D) eller skruvar (J).

1. Flytta svangarmen (A) till helt utstrackt lage.
2. Satt forsiktigt in kablarna i deras hal i de nedre delarna pa armarna.
3. Använd en Phillips skruvmejsel och montera käporna (D) med skruvarna (J).
