BRUGSANVISNING ICMPDA4T03 Chief

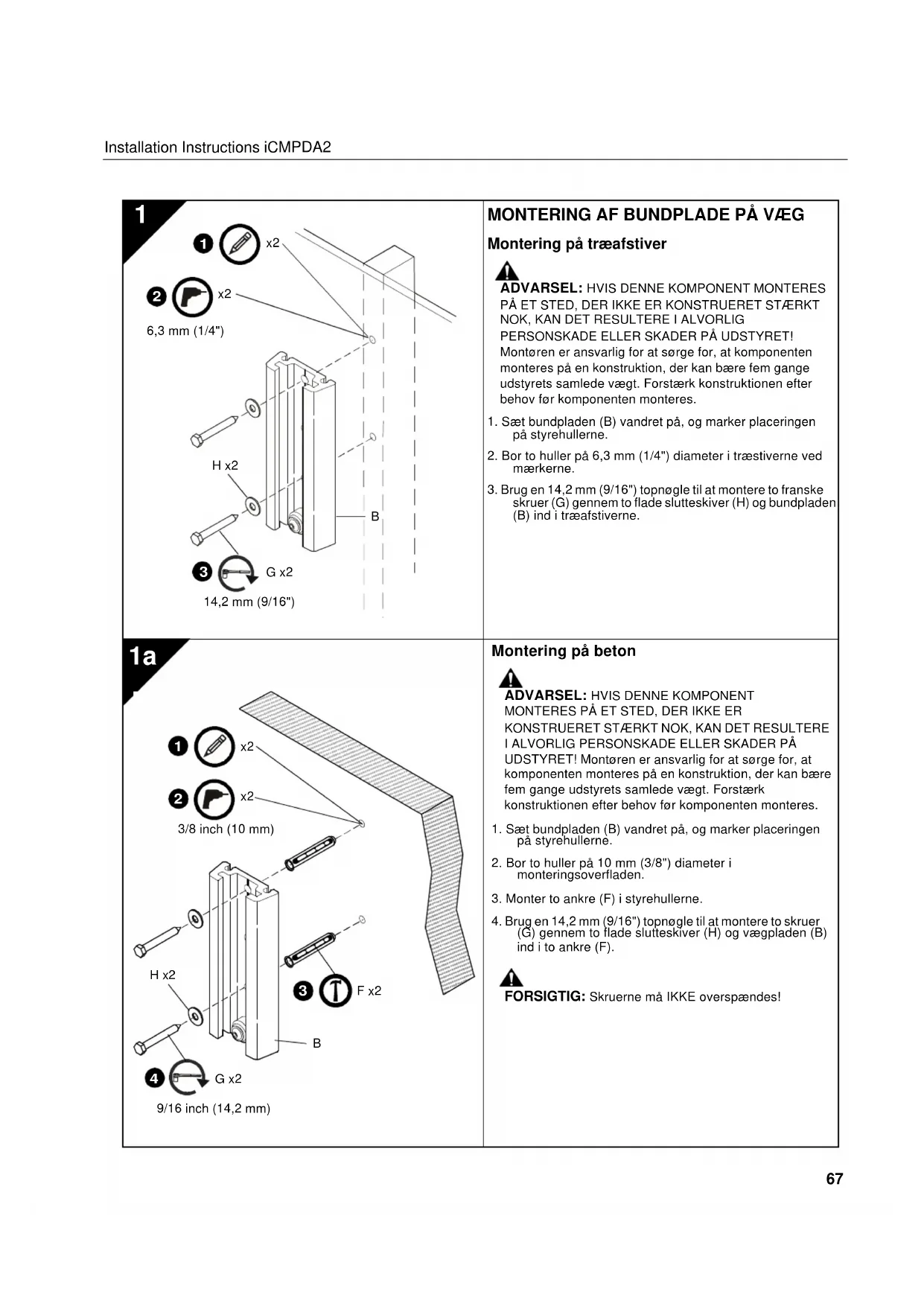

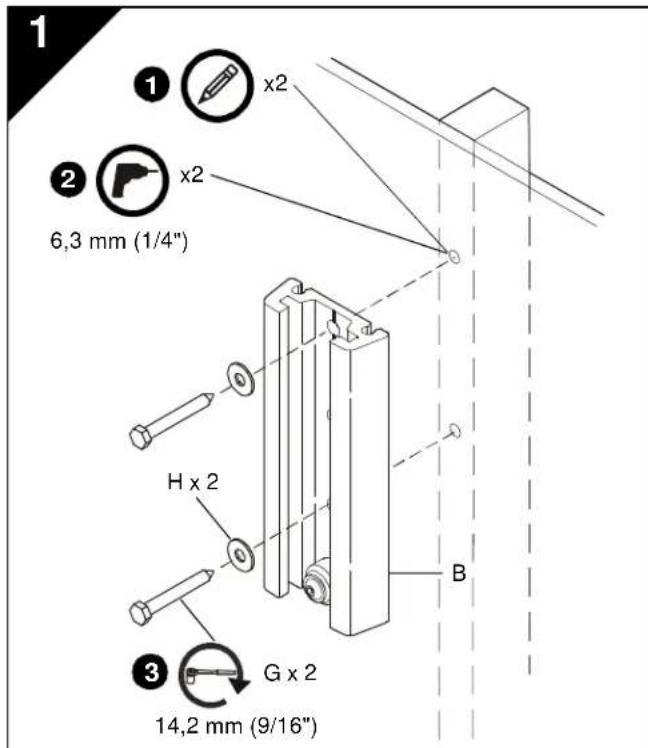

Montering på træafstiver

PERSONSKADE ELLER SKADER PÅ UDSTYRET! Montøren er ansvarlig for at sørge for, at komponenten monteres på en konstruktion, der kan bære fem gange udstyrets samlede vægt. Forstærk konstruktionen efter behov før komponenten monteres.

1. Sæt bundpladen (B) vandret på, og marker placeringen

2. Bor to huller på 6,3 mm (1/4") diameter i træstiverne ved

skruer (G) gennem to flade slutteskiver (H) og bundpladen (B) ind i træafstiverne.

UDSTYRET! Montøren er ansvarlig for at sørge for, at komponenten monteres på en konstruktion, der kan bære fem gange udstyrets samlede vægt. Forstærk konstruktionen efter behov før komponenten monteres.

1. Sæt bundpladen (B) vandret på, og marker placeringen

(G) gennem to flade slutteskiver (H) og vægpladen (B) ind i to ankre (F). FORSIGTIG: Skruerne må IKKE overspændes!

PÅ BUNDPLADE VIGTIGT! Hvis skærmen har et 100 x 100 mm forsænket monteringshulmønster, så skal skærmen monteres på svingarmen (A), før svingarmen monteres til bundpladen (B). Se "MONTERING AF SKÆRM, 100 x 100 mm forsænket monteringshulmønster". Fortsæt nedenfor efter skærmen er monteret. FORSIGTIG:

SAMMEN OM FINGRE! Pas på, hold hænder og fingre væk fra punkter, hvor de kan blive klemt under monteringen.

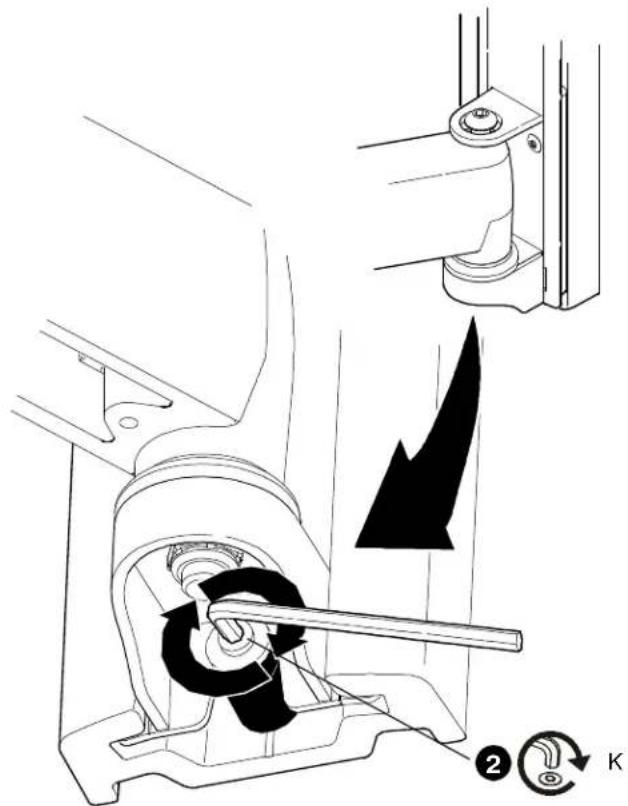

2. Fastgør svingarm (A) til bundplade (B) ved at

stramme skruen med en hexnøgle (K).

VIGTIGT! Fortsæt som angivet nedenfor:

• Fortsæt med trin 3A, hvis du monterer en skærm med et 200 x 100 mm, 200 x 200 mm 300 x 300, 400 x 200 eller 400 x 400 mm monteringshulmønster.

• Hvis du monterer en skærm med et 100 x 100 mm monteringshulmønster, forsætter du med trin 3B eller 3C, alt efter hvad der er relevant.

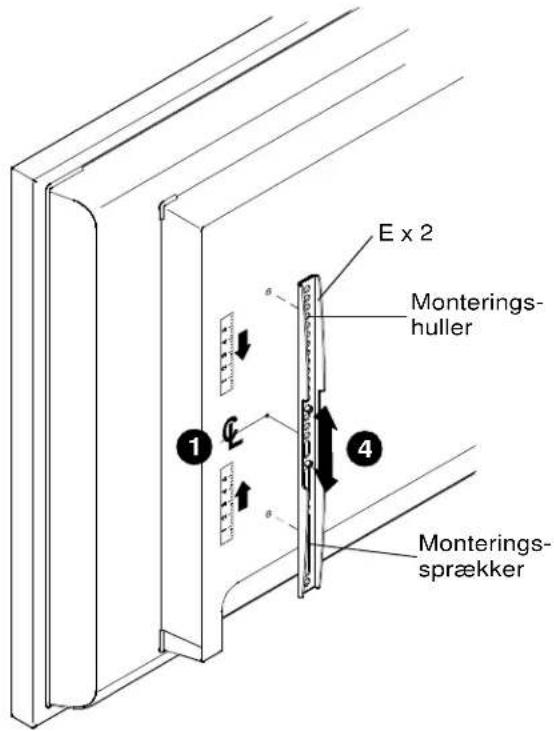

1. Find og markér den lodrette midterposition mellem

skærmens øverste og nederste monteringshuller i venstre side.

2. Find og markér den lodrette midterposition mellem

skærmens øverste og nederste monteringshuller i højre side.

3. Placer det lodrette monteringsbeslag (E),

så monteringshullerne er øverst, og monteringssprækkerne er nederst.

4. Tilpas monteringshullerne og -sprækkerne i det

lodrette monteringsbeslag (E) med de øverste og nederste monteringshuller i skærmen.

5. Juster det lodrette monteringsbeslags (E) position,

indtil mærket fra trin 1 passer med centreringsmær- ket i det lodrette monteringsbeslag (E).

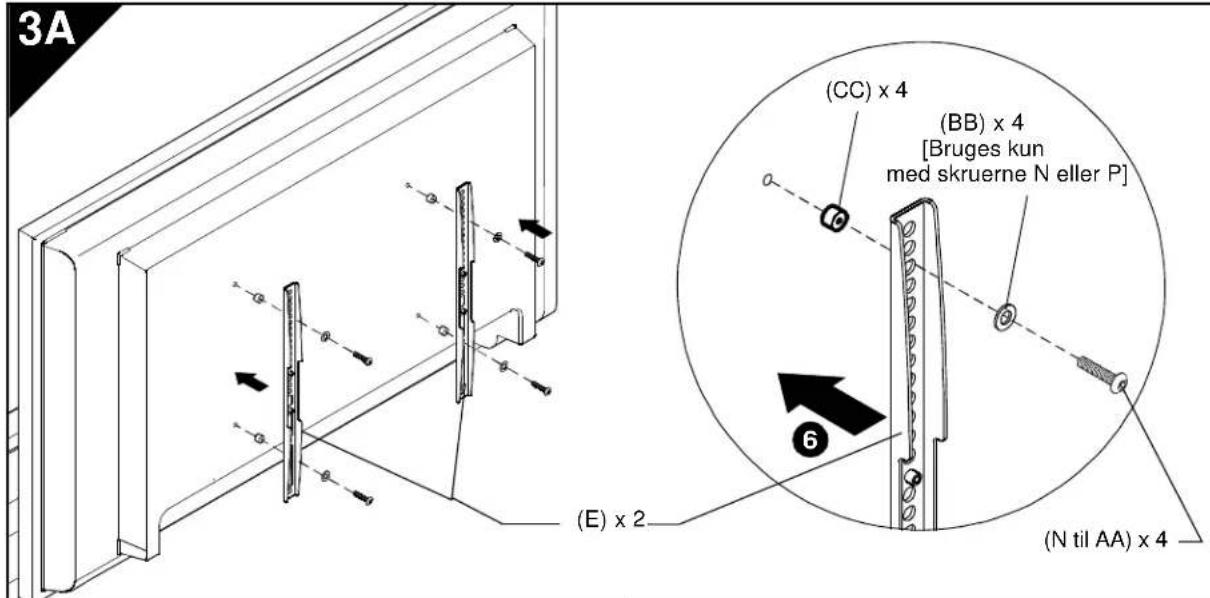

6. Fastgør det lodrette monteringsbeslag (E) i venstre

side af skærmen ved hjælp af to Phillips panhovedskruer (N til AA). BEMÆRK: Brug også de flade skiver nr. 10 (BB), hvis du anvender skruerne N eller P. BEMÆRK: Hvis skærmen har en forsænket monteringsflade, fremspring eller en el-boks, skal der anvendes et afstandsstykke og længere monteringsmetaldele mellem skærmen og de lodrette monteringsbeslag (E).

7. Gentag trin 3 til 6 for det lodrette monteringsbeslag

i højre side ved at anvende de samme hulplaceringer til vandret tilpasning af beslagene.

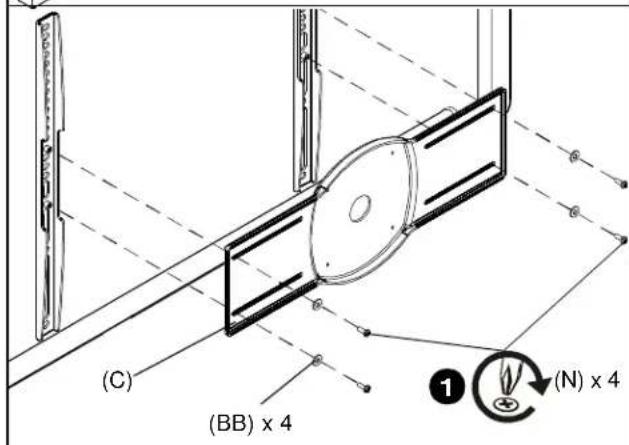

Montering af midterbeslaget

1. Fastgør midterbeslaget (C) på de lodrette

monteringsbeslag (E) ved hjælp af fire M4 x 12 mm Phillips hovedskruer (N) og fire flade skiver nr. 10 (BB).

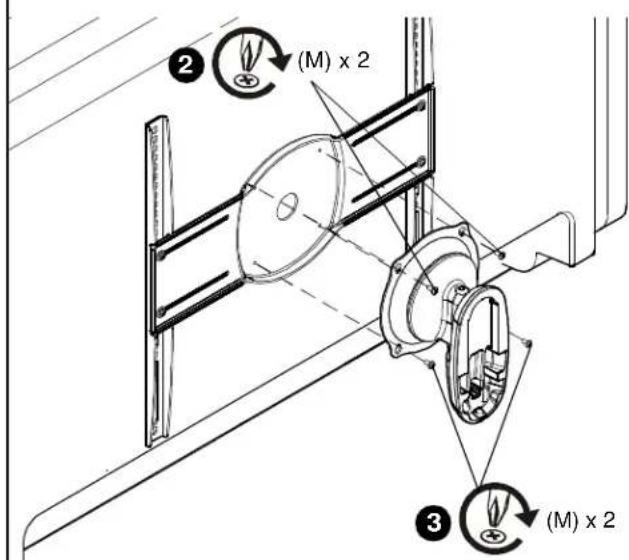

2. Fastgør iCMPDA2 på beslaget ved hjælp af to M4 x 8 mm

Phillips hovedmaskinskruer (M) i de to øverste monteringshuller.

3. Færdiggør fastgørelsen af iCMPDA2 ved hjælp af to

M4 x 8 mm Phillips hovedmaskinskruer (M) i de to nederste monteringshuller.

4. Fortsæt med trin 3B.

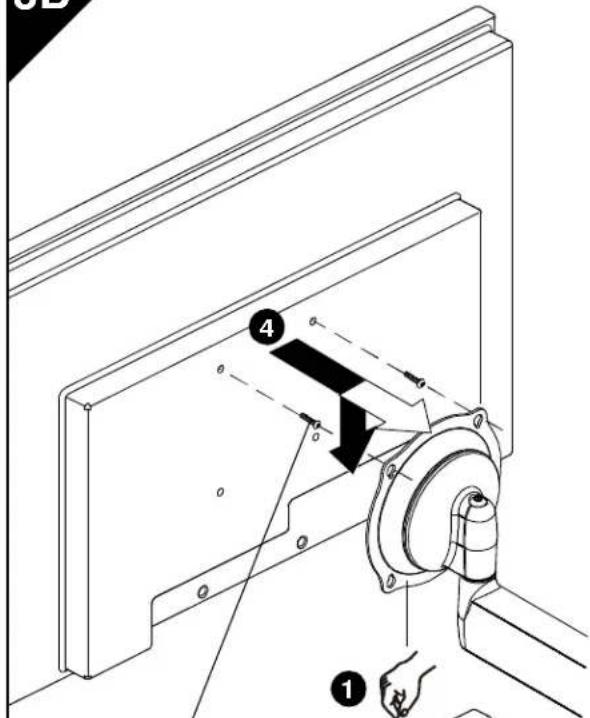

100 x 100 mm plant monteringshulmønster VIGTIGT! Denne procedure gør sig kun gældende, når 100 x 100 mm monteringshullerne på bagsiden af skærmen sidder plant med bagsiden af skærmen, ELLER beslagene (C, E) blev monteret på et tidligere tidspunkt ifølge trin 3A.

og dog stadig være stramt nok til at holde skærmen i den ønskede position. Juster efter behov, før du går videre. Se "JUSTERING".

FORSIGTIG: BRUG AF SKRUER AF FORKERT

STØRRELSE KAN BESKADIGE SKÆRMEN! Skruer bør nemt kunne skrues fuldstændigt ind i skærmens monteringshuller.

2. Brug en stjerneskruetrækker til at montere to skruer (M) ind i de

øverste monteringshuller med gevind på bagsiden af skærmen (eller i beslagene C, E; hvis de er monteret).

3. Skru skruerne fuldstændigt ind i skærmen (eller i beslagene C,

E; hvis de er monteret), og derefter ud igen 3 hele omgange.

ADVARSEL: UTILSTRÆKKELIG GEVINDTILKOBLING I

SKÆRMEN KAN RESULTERE I, AT MONTERINGEN FALDER NED, HVILKET KAN FORÅRSAGE ALVORLIG PERSONSKADE ELLER BESKADIGELSE AF UDSTYRET! Skru KUN skruerne ud det stykke, som er nødvendigt for at give plads til montering af Centris-beslaget!

4. Løft og hold skærmen således at skruerne på bagsiden af

skærmen (eller i beslagene C, E; hvis de er monteret) passer ind i de øverste dråbeformede huller på Centris-beslaget. Sænk skærmen på plads. BEMÆRK: Stram IKKE skruerne på nuværende tidspunkt.

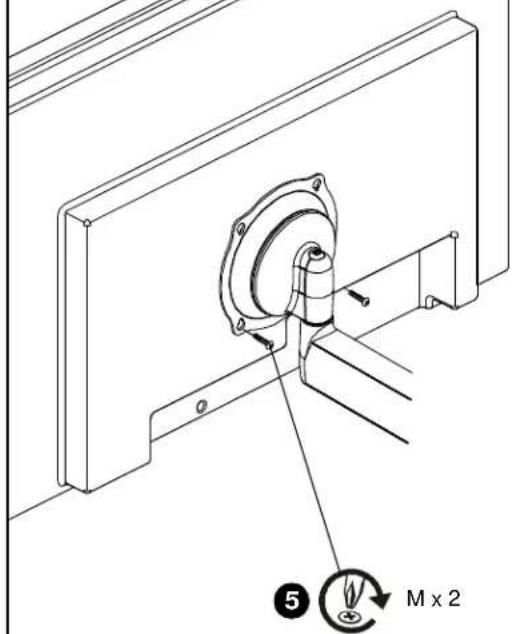

5. Brug en stjerneskruetrækker til at montere to skruer (M)

gennem de nederste dråbeformede monteringshuller i Centris-beslaget ind i skærmen (eller i beslagene C, E; hvis de er monteret).

6. Stram alle fire skruer (M). Der må ikke overspændes!

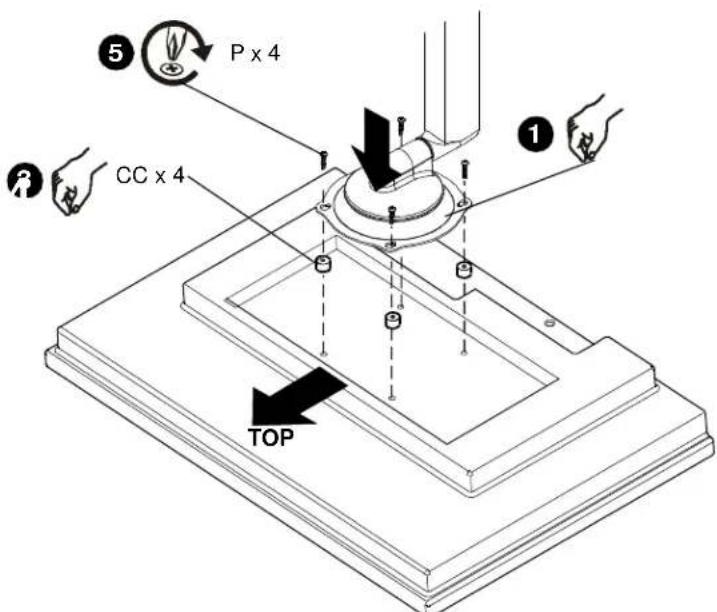

100 x 100 mm forsænket monteringshulmønster VIGTIGT! Denne procedure gør sig kun gældende, når 100 x 100 mm monteringshullerne på bagsiden af skærmen er forsænket ind i bagsiden på skærmen. ADVARSEL: HVIS VÆGTKAPACITETEN OVERSKRIDES KAN DET RESULTERE I ALVORLIG PERSONSKADE ELLER BESKADIGELSE AF UDSTYRET! Det er montørens ansvar at sørge for, at komponenternes totale vægt , som er fastgjort til iCMPDA2, ikke overstiger 34 kg (75 lbs).

1. Sørg for, at Centris-beslaget nemt kan dreje og vippe, og dog stadig være stramt nok til at holde skærmen i den

ønskede position. Juster efter behov, før du går videre. Se "JUSTERING".

2. Læg forsigtigt skærmen med forsiden nedad på en beskyttende overflade.

FORSIGTIG: BRUG AF SKRUER AF FORKERT STØRRELSE KAN BESKADIGE SKÆRMEN! Skruer bør nemt kunne skrues fuldstændigt ind i skærmens monteringshuller.

3. Anbring fire afstandsstykker (CC) over monteringshullerne på skærmbagsiden.

4. Vend underlaget således at de dråbeformede monteringshuller i Centris-beslaget er ud for hullerne i de fire

afstandsstykker (CC). ADVARSEL: UTILSTRÆKKELIG GEVINDTILKOBLING I SKÆRMEN KAN RESULTERE I, AT MONTERINGEN FALDER NED, HVILKET KAN FORÅRSAGE ALVORLIG PERSONSKADE ELLER BESKADIGELSE AF UDSTYRET!

5. Brug en stjerneskruetrækker til at montere fire skruer (P) gennem de fire dråbeformede monteringshuller

i Centris-beslaget og afstandsstykkerne (CC) ind i skærmen. Stram alle fire skruer (P). Der må ikke overspændes!

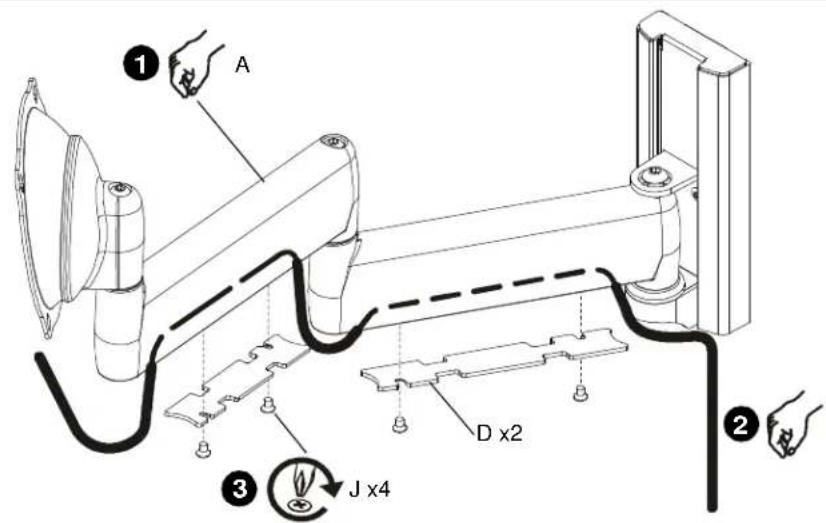

KABELSTYRING FORSIGTIG: Sørg for, at der er tilstrækkelig kabelslæk, til at skærmen kan bevæges, og at kablerne ikke vil blive klemt ved at montere dækslerne (D) eller skruerne (J).

1. Flyt svingarmen (A) til den fuldt forlængede position.

2. Anbring omhyggeligt kablerne i hulrummene i den nederste del af hver arm.

3. Brug en stjerneskruetrækker til at montere dækslerne (D) ved brug af skruerne (J).

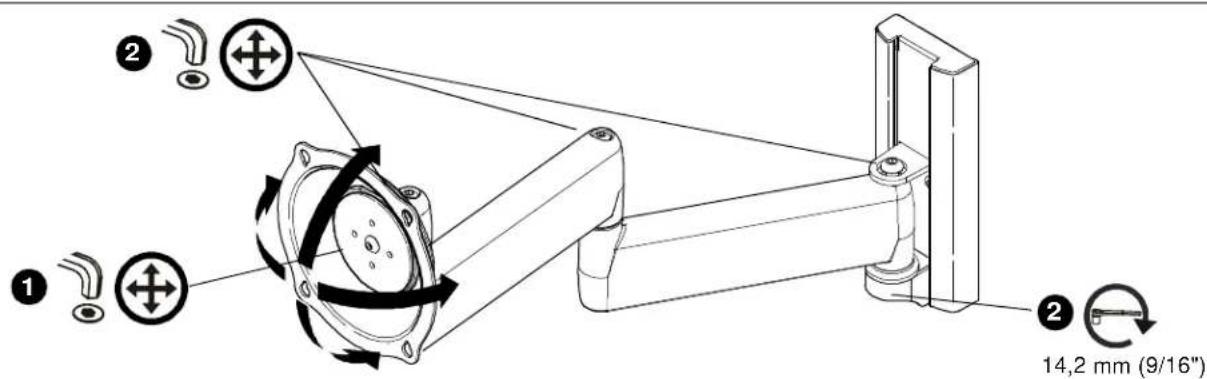

1. Du justerer hældningsspændingen ved at løsne eller stramme justeringsskruen en smule efter behov ved

brug af en hexnøgle (K). BEMÆRK: Hvis skærmen er monteret på en svingarm (A), skal du først frakoble alle kabler og fjerne skærmen (Se "MONTERING AF SKÆRM").

2. Du justerer forlængelsen og drejeledsspændingen ved at løsne eller stramme justeringsskruen en smule efter

behov ved brug af hexnøglerne (K, L).
