Marque	Chief
Modèle	ICMPDA4T03
Type de produit	Support mural pivotant pour écran plat
Compatibilité VESA	100x100, 200x100, 200x200, 300x300, 400x200, 400x400 mm
Capacité de poids maximale	34 kg (75 lb)
Matériau	Acier
Couleur	Noir
Dimensions approximatives du bras (LxHxP)	400 x 400 x 150 mm (estimation)
Poids du support	Environ 4 kg
Inclinaison	Oui, réglable via vis de tension
Pivotement	Oui, avec réglage de tension
Extension	Oui, bras articulé
Gestion des câbles	Caches-câbles intégrés (pièces D)
Pièces incluses	Plaque de base (B), bras pivotant (A), pattes verticales (E), entretoises (CC), vis diverses, clés hexagonales (K, L), caches-câbles (D)
Sécurité	Ne pas dépasser 34 kg ; utiliser les vis fournies ; éviter le pincement des doigts lors de la fermeture du bras
Entretien	Essuyer avec un chiffon doux et sec
Réparabilité	Pièces standards ; contacter le fabricant pour pièces détachées
Informations générales	Notice de 116 pages disponible en plusieurs langues

FOIRE AUX QUESTIONS - ICMPDA4T03 Chief

Quel est le poids maximal supporté par le support Chief ICMPDA4T03 ?

Le poids maximal supporté est de 34 kg (75 lb). Ne pas dépasser cette charge sous peine de graves blessures ou dommages matériels.

Quels sont les formats VESA compatibles ?

Le support est compatible avec les formats VESA suivants : 100x100, 200x100, 200x200, 300x300, 400x200 et 400x400 mm.

Comment installer l'écran sur le support ?

Selon le format VESA, fixez d'abord les pattes verticales (E) ou les entretoises (CC) au dos de l'écran, puis accrochez l'écran sur le bras pivotant (A) en alignant les trous en forme de poire. Serrez les vis fournies sans trop forcer.

Comment régler la tension du bras pivotant ?

Utilisez la clé hexagonale (K) pour ajuster la vis de réglage du pas, ou les clés (K, L) pour la tension d'extension et de pivot. Desserrez ou serrez légèrement selon la position souhaitée.

Comment gérer les câbles ?

Placez les câbles dans les cavités des bras en position complètement tendue, puis installez les caches-câbles (D) à l'aide des vis (J) pour les maintenir en place. Assurez-vous qu'ils ne soient pas pincés.

Que faire si l'écran ne tient pas en place ?

Vérifiez d'abord que vous n'avez pas dépassé la charge maximale. Ensuite, ajustez la tension des vis hexagonales (K, L) pour augmenter la friction. Si le problème persiste, resserrez les vis de montage de l'écran.

Le support peut-il pivoter et s'incliner ?

Oui, le support Centris permet le pivotement et l'inclinaison. Les tensions sont réglables pour maintenir l'écran dans la position désirée.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis Phillips et des clés hexagonales fournies (K, L). Aucun outil supplémentaire n'est requis.

Comment nettoyer le support ?

Essuyez le support avec un chiffon doux et sec. N'utilisez pas de produits chimiques abrasifs qui pourraient endommager la finition.

Où trouver la notice complète ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue via le formulaire sur le site.

MODE D'EMPLOI ICMPDA4T03 Chief

AVERTISSEMENT: Un ADVERTISSEMENT vous met en garde contre les possibles de blessures graves ou de danger de mort si vous ne suivez pas les instructions.

PRECAUTION: Une PRECAUTION vous met en garde contre les possibles d'emodmages et de destruction de l'equipement si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT:Le manque de la lecture,de la comprenension et du respect total de toutes les instructions, peut entrainer des bles sures corporelles graves, endommager I'equipement ou annulier la garantie d'usine. Il

BAXHBIE INPEDYNIPEXKDEHIN IN PENEOCTEPEXKEHENI

PNDYPTPEKDEHNE.PNDEYPTPEKJDEHME npBnOaT BTOROHOCT Bac KBOMOXHOCT aepbEshOH PAHnAOMePTN,ecmBu He cneDyETa 3HcTPOUAAH.

Modelo de orificios de montagem à superficie de 100 x 100 mm

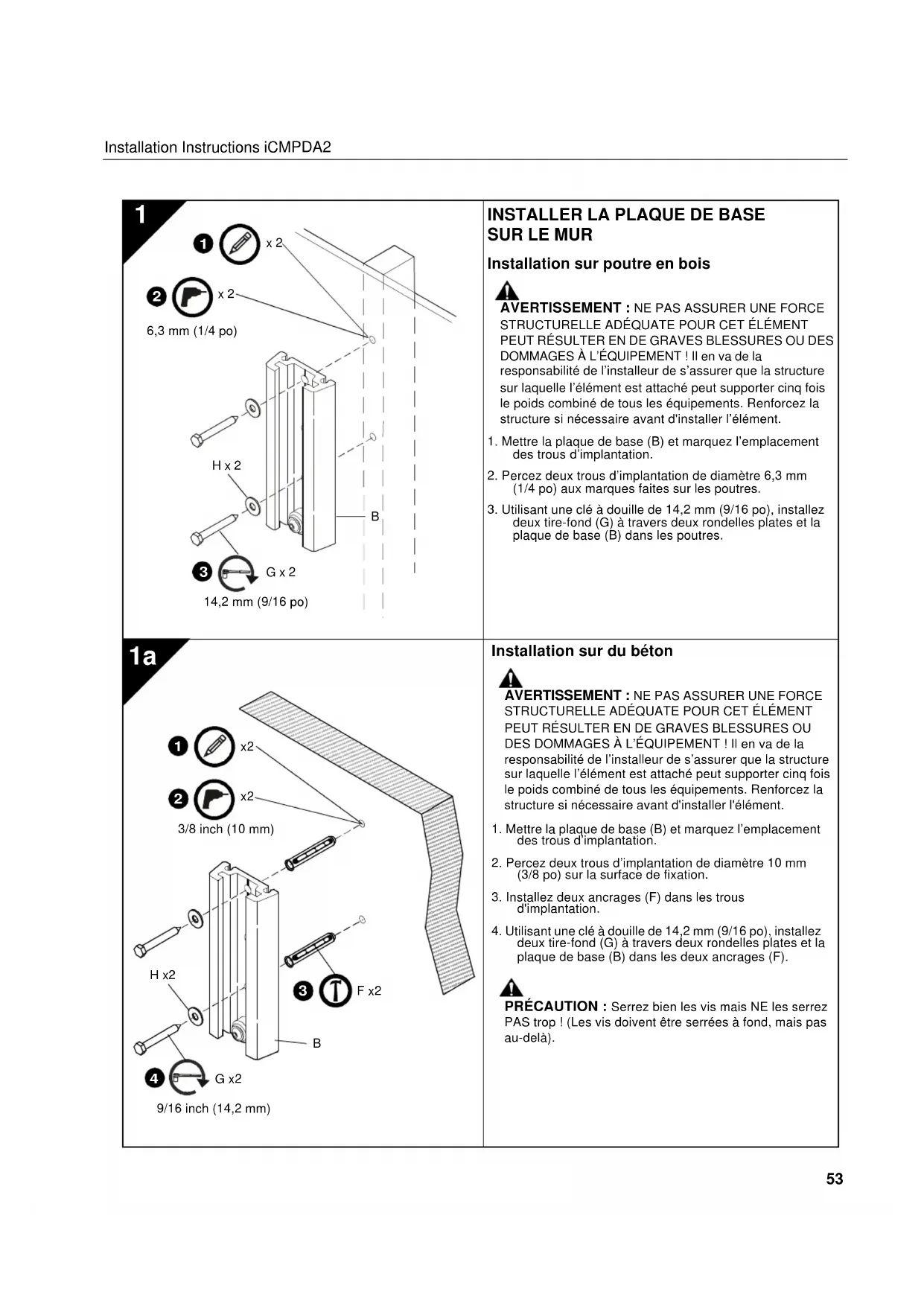

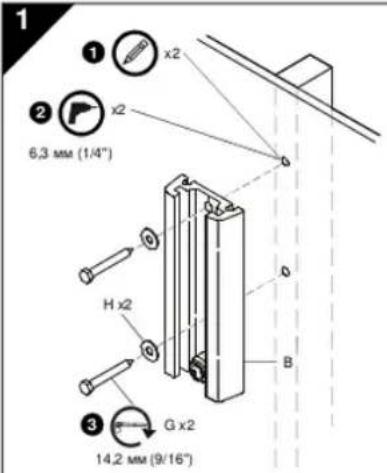

IMPORTANT! Si l'affichage possède des trous de fixation encastrés de 100 × 100 mm , l'affichage doit être fixé sur le bras pivotant (A) avant que ce dernier ne soit installé sur la plaque de base (B). Voir « INSTALLER L'AFFICHAGE », trous de fixation encastrés de 100 × 100 mm . Continue ci-dessous après que l'affichage soit installé.

PRECAUTION : DES BLESSURES SONTPOSSIBLES SI LE BRAS PIVOTANT SEREFERME SUR LES DOIGTS !

Faites attention, gardez les mains et les doigs hors des points de pincement pendant l'installation.

1. Glissez le support de fixation du bras pivotant (A) vers le bas sur la plaque de base (B).

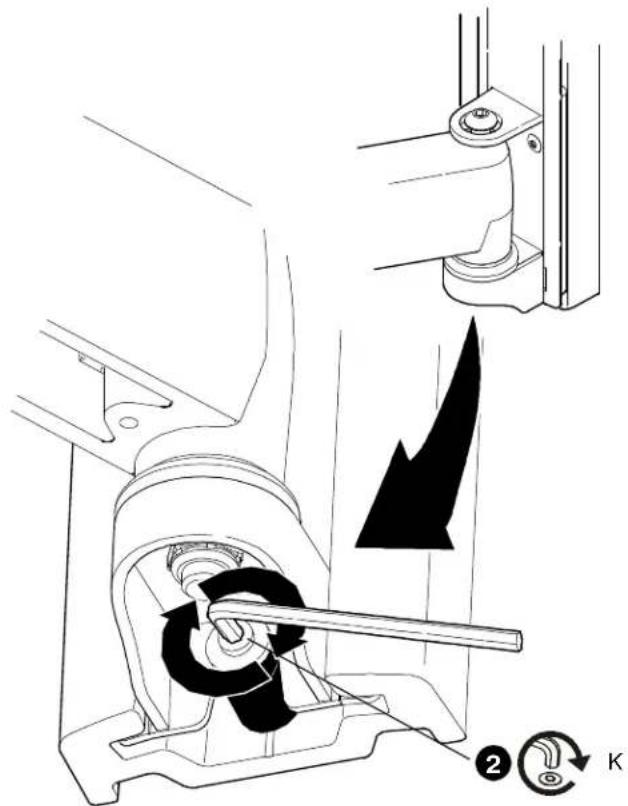

2. Attachez le bras pivotant (A) sur la plaque de base (B) en serrant la vis avec la clé hexagonale (K).

3

INSTALLLER L'ECRAN

IMPORTANT! Procedez comme suit :

Si vous installez un écran ayant une configuration de trous de montage de 200 x 100, 200 x 200, 300 x 300, 400 x 200 ou 400 x 400 mm, passes à l'étape 3A.
Si vous installez un écran ayant une configuration de trous de montage de 100× 100mm ,passez à l'etape 3B ou 3C, selon le cas.

3A

Configuration de trous de montage de 200 x 100, 200 x 200, 300 x 300, 400 x 200 ou 400 x 400

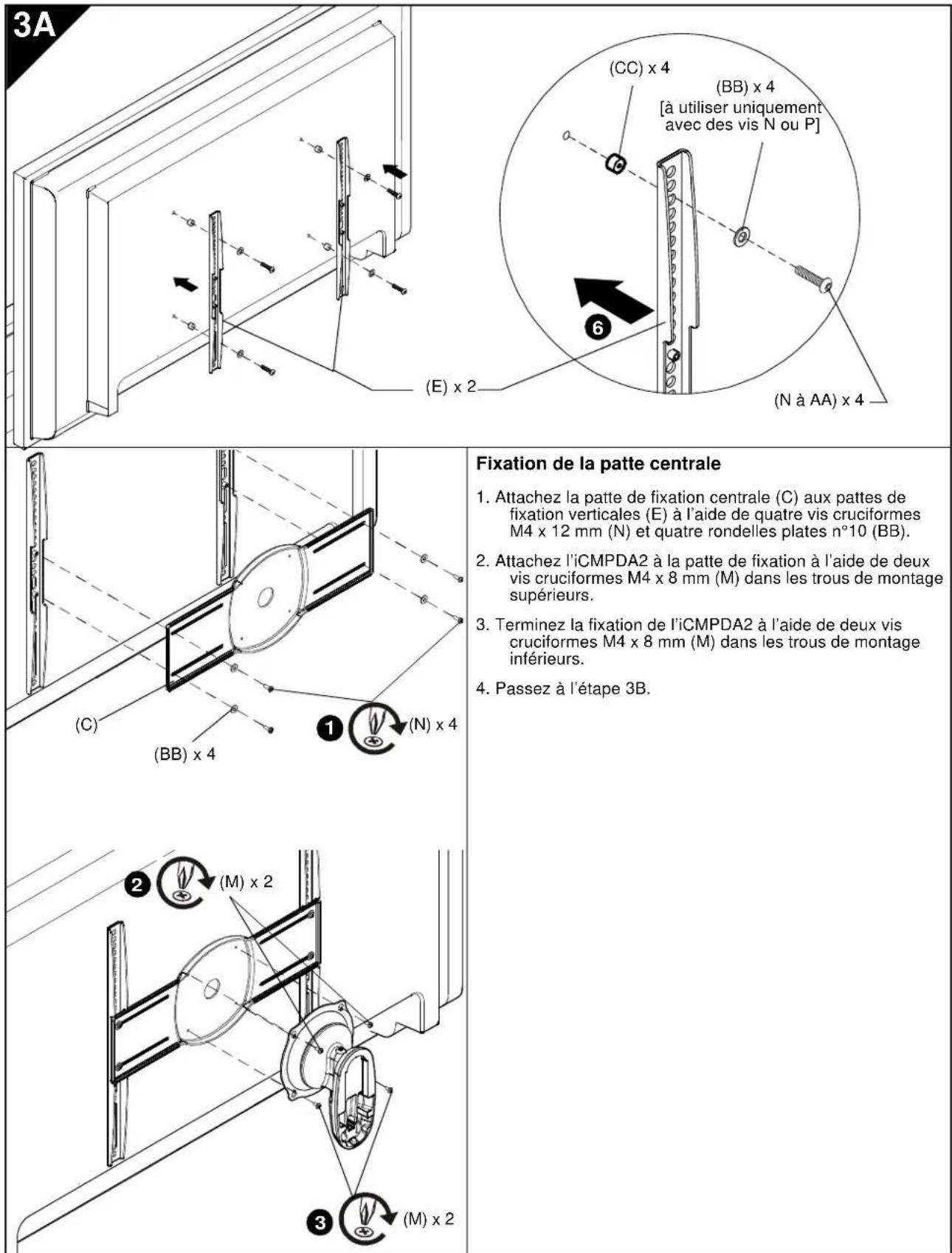

Fixation de supports verticaux

AVERTISSEMENT : UNE MAUVAISE

INSTALLATION PEUT PROVOQUER UN ÉCROULEMENT DE L'ASSEMBLAGE ET ENDOMMAGER CELUI-CI, VOIRE ENTRAINER DES BLESSURES CORPORELLES GRAVES! NE PAS substituer le matériel. Utilisez uniquement le matériel fourni ou spécifique par le fabricant.

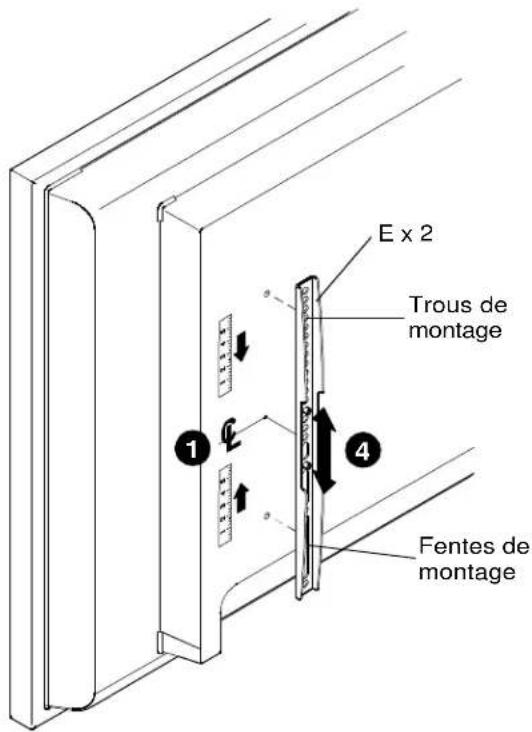

1. Determininez et marquez la position centrale verticale entre les trous de montage du cote gauche et inférieur sur I'ecran.
2. Determininez et marquez la position centrale verticale entre les trous de montage du cote droit et inférieur sur I'ecran.
3. Orientez la patte de fixation verticale (E) de maniere à ce que les trous de montage se situent sur le dessus et les fentes de montage en dessous.
4. Alignez les trous de montage et fentes de montage sur la patte de fixation (E) avec les trous de montage supérieur et inférieur sur l'écran.
5. Ajustez la position de la patte de fixation verticale (E) jusqu'à ce que la marque faite à l'objet 1 soit alignée avec la marque centrale sur la patte de fixation verticale (E).
6. Attachez la patte de fixation verticale du cote gauche (E) à l'écran à l'aide de deux vis cruciformes (N à AA).

REMARQUE: utilisez également les rondelles plates n° 10 (BB) avec les vis N ou P.

REMARQUE: si l'écran a une surface de montage en retrait, des protubérances ou une boîte de raccordement électrique, vous devriez placer une bague intercalaire des vis de montage plus longues entre l'écran et les pattes de fixation verticales (E).
7. Repetérez les étapes 3 à 6 pour la patte de fixation verticale du côte droit en utilisant les mêmes trous de montage pour aligner les pattes horizontally.

3B

Trou de fixation affleuré 100 x 100 mm

IMPORTANT! Cette procédure est applicable seulement quand les trous de fixation 100 × 100 ~mm sur le dos de l'affichage sont affleurés avec la surface au dos de l'affichage, OU les supports (C, E) ont été préalablement installés suivant les étapes 3A.

AVERTISSEMENT: DEPASSER LES CAPACITÉS DE POIDS PEUT RÉSULTER EN DE GRAVES BLESSURES OU EN DES DOMMAGES À L'ÉQUIPEMENT! Il en va de la responsabilité de l'instituteur de s'assurer que le poids combiné de tous les éléments attachés au iCMPDA2 ne dépasse pas 34 kg (75 lb).

1. S'assurer que le support Centris puisse pivoter et s'incliner, tout en étant à la fois assez serré pour pouvoir tener l'affichage dans la position désirée. Réglez tel que requis avant de continuer. Voir « REGLAGE »

PRECAUTION : UTILISER DES VIS DE LA MAUVAISE
TAILLE PEUT ENDOMMAGER L'AFFICHAGE ! Les vis
devraient s'enfiler facilement et complètement dans les trous
de fixation de l'affichage.

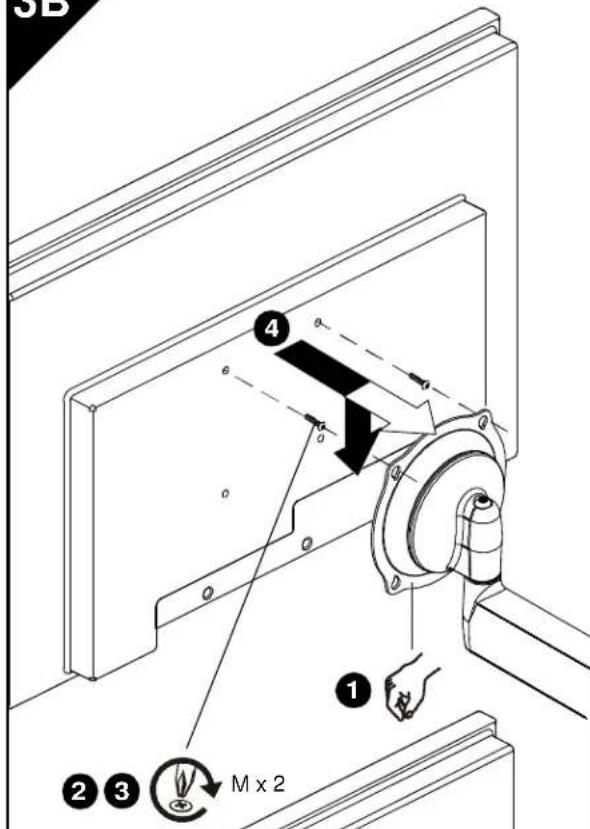

1. En utilisant un tournevis Phillips, installez deux vis (M) dans trough de fixation éfilés du haut au dos de l'affichage (ou dans les supports C, E; si installés).

2. Enfilez les vis complètement dans l'affichage (ou dans les supports C, E, si installés), puis dévissez trois tours complets

AVERTISSEMENT : UN VISSAGE INADEQUAT DANS L'AFFICHAGE PEUT CAUSER LA CHUTE DE L'ENSEMBLE, CAUSANT DES BLESSURES GRAVES OU DES DOMMAGES À L'ÉQUIPEMENT ! Dévissez les vis SEULEMENT tel que nécessaire pour permettre l'installation du support Centris !

1. Soulevez et alignez l'affichage afin que les vis sur le dos de l'affichage (ou dans les supports C, E; si installés) rentrent dans les trous de fixation en forme de poir du haut dans le support Centris. Descendez l'affichage en place.

REMARQUE: NE PAS visser les vis à ce moment.

1. En utilisant un tournevis Phillips, installez deux vis (M) à travers les trous de fixation en forme de poir du bas du support Centris et dans l'affichage (ou dans les supports C, E; si installés).
2. Serrez les quatre vis (M). Serrez bien les vis mais ne les serrez pas trop! (Les vis doivent être serrées à fond, mais pas au-delà).

3C

Trou de fixation encastré 100 x 100 mm

IMPORTANT! Cette procédure n'est applicable que lorsque les trous de fixation 100 × 100 ~mm au dos de l'affichage sont encastrés dans la surface du dos de l'affichage.

AVERTISSEMENT: DEPASSER LES CAPACITÉS DE POIDS PEUT RÉSULTER EN DE GRAVÉS BLESSURES OU EN DES DOMMAGES À L'ÉQUIPEMENT! Il en va de la responsabilité de l'installeur de s'assurer que le poids combiné de tous les éléments attachés au iCMPDA2 ne dépasse pas 34 kg (75 lb).

1. S'assurer que le support Centris puisse pivoter et s'incliner, tout en étant à la fois assez serre pour pouvoir tenir l'affichage dans la position désirée. Reglez tel que requis avant de continuer. Voir « RÉGLAGE »
2. Posez doucement l'affichage face vers le bas sur une surface protectrice.

PRECAUTION: UTILISER DES VIS DE LA MAUVAISE TAILLE PEUT ENDOMMAGER L'AFFICHAGE! Les vis devraient s'enfiler facilement et complètement dans les trous de fixation de l'affichage.

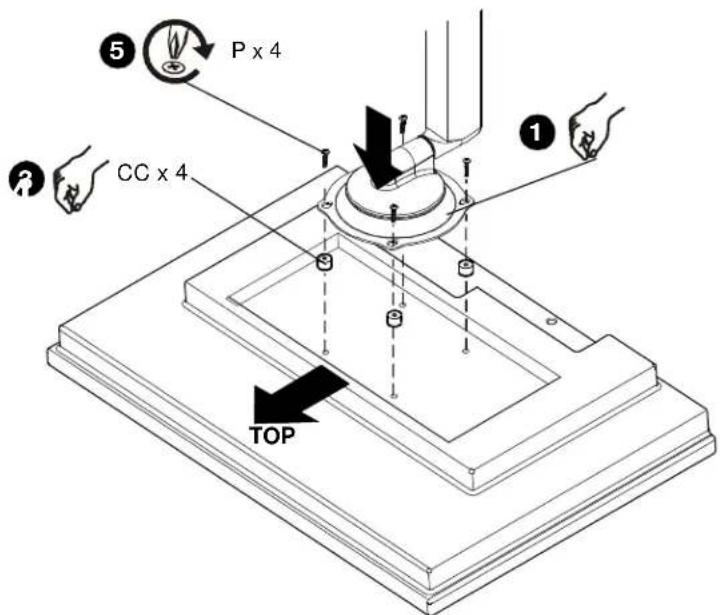

1. Placez quatre entretoises (CC) sur les trous de fixation au dos de I'affichage.
2. Orientez l'ensemble de telle maniere que les trous de fixation en forme de poir dans le support Centris soient alignés avec les trous des quatre entreprises (CC).

AVERTISSEMENT : UN VISSAGE INADEQUAT DANS L'AFFICHAGE PEUT CAUSER LA CHUTE DE L'ENSEMBLE, CAUSANT DES BLESSURES GRAVES OU DES DOMMAGES À L'ÉQUIPEMENT !

1. En utilisant un tournevis Phillips, installez quatre vis (P) à travers les trous de fixation en forme de poir du support Centris et les entretoies (CC) dans l'affichage. Serrez les quatre vis (P). Serrez bien les vis mais ne les serrez pas trop! (Les vis doivent être serrées à fond, mais pas au-delà).
2. Continuez avec « INSTALLER LE BRAS PIVOTANT SUR LA PLAQUE DE BASE »

4 RÉGLAGE

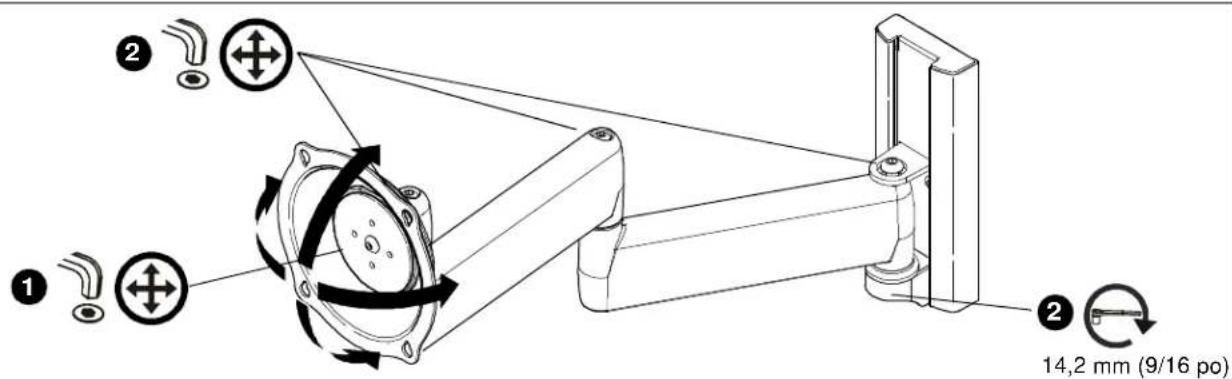

1. Pour ajuster la tension du pas, desserrez ou serrez légèrement la vis de réglage tel que requis en utilisant la clé hexagonale (K).

REMARQUE: Si l'affichage est monté sur le bras pivotant (A) alors déconnectez d'abord tous les cables et enlevez l'affichage (Référez-vous à « INSTALLER L'AFFICHAGE »).

1. Pour ajuster la tension d'extension et du pivot, desserrez ou serrez légarement les vis de réglage tel que requis en utilisant les clés hexagonales (K, L).

5 GESTION DES CABLES

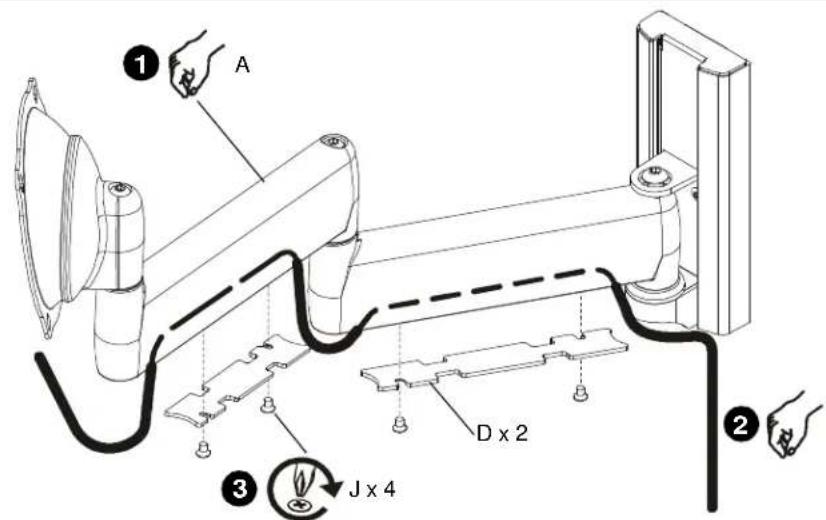

PRECAUTION: Assurez-vous qu'un certain jeu existe pour le cable afin de permettre le mouvement de l'affichage, et que les cables ne seront pas pincés par l'installation de gains (D) ou de vis (J).

1. Mettez le bras pivotant en position complètement tendue.
2. Placez attentivement les cables dans les cavités situées dans la partie basses de chaque bras.
3. En utilisant un tournevis Phillips, installez les gains (D) en utilisant les vis (J).
