BRUGSANVISNING iCLPTM3B03 Chief

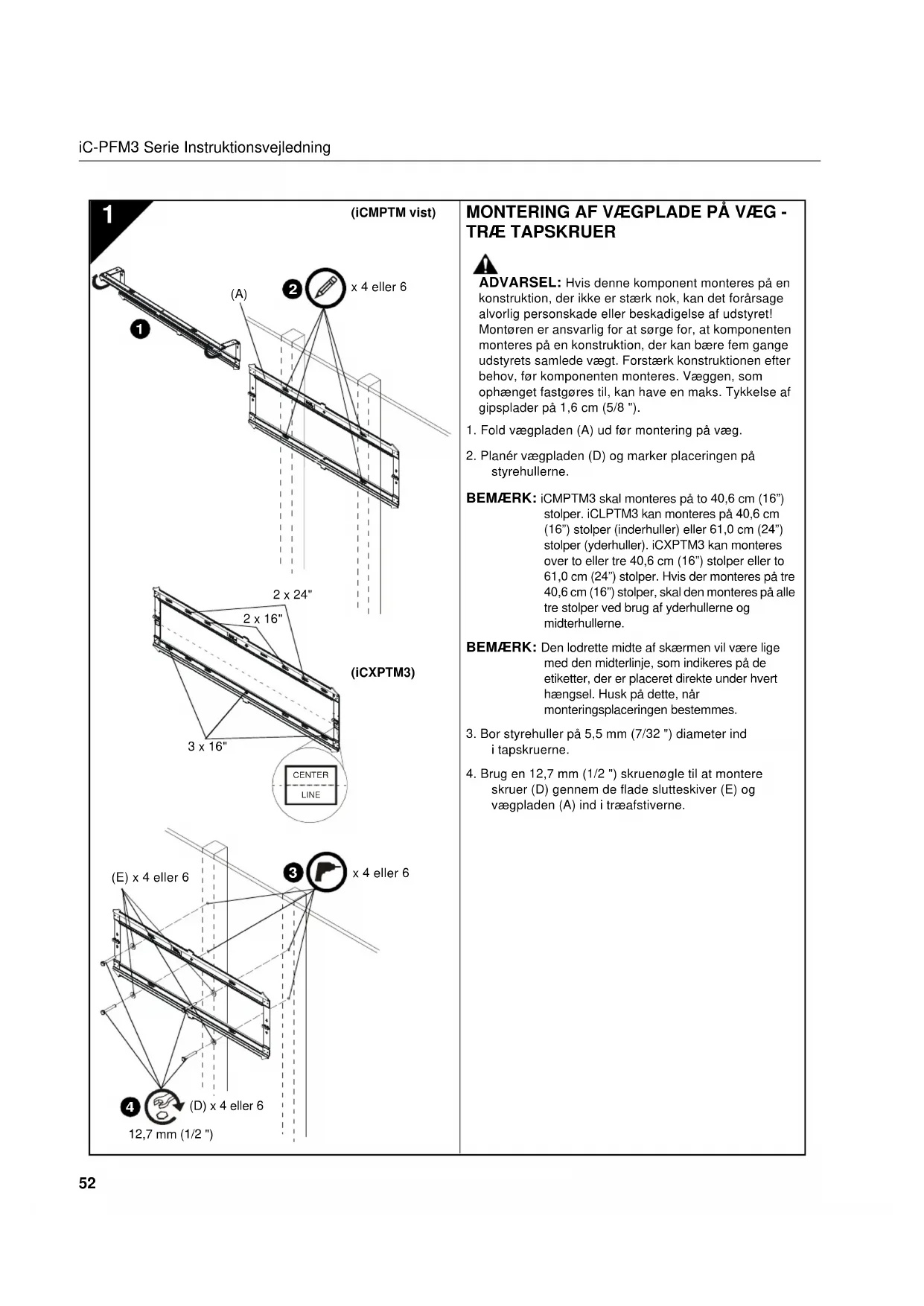

ADVARSEL: Hvis这部分 component monteres pa en konstruktion, der ici er staerk nok, kan det forarssage alvorlig personskade aller beskadigelse af udstyret! Montaren er ansvarlig for at sorge for, at componenten monteres pa en konstruktion, der kan bare fem gange udstyret'samlede vegt. Forstaerk konstruktionen after behov, for componenten monteres. Væggen, som ophængen fastgore til, kan have en maks. Tykke af gipsplader pa 1,6 cm (5/8").

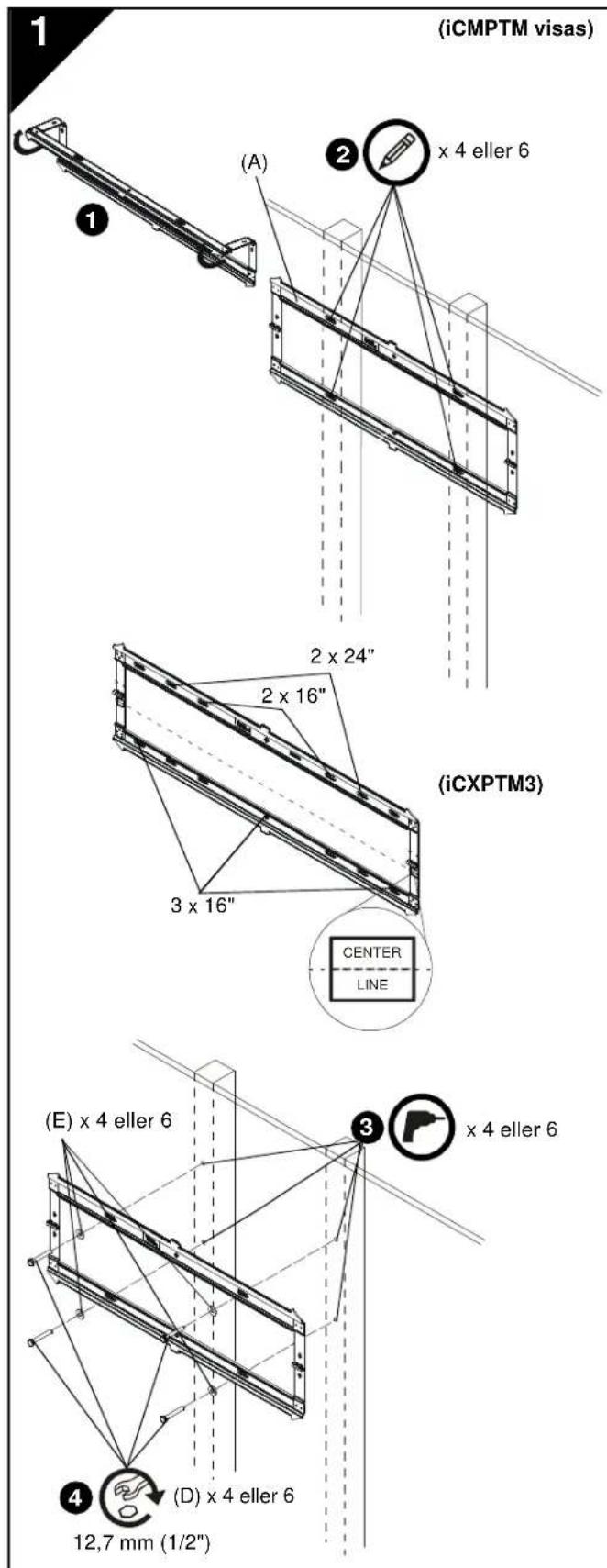

1. Fold vægpladen (A) ud for montering på væg.
2. Planer vægpladen (D) og marker placeringen pa styrehullerne.

BEMERK: iCMPTM3 skal moneres pa to 40,6 cm (16") stolper. iCLPTM3 kan moneres pa 40,6 cm (16") stolper (inderhuller) eller 61,0 cm (24") stolper (yderhuller). iCXPTM3 kan moneres over to eller tre 40,6 cm (16") stolper eller to 61,0 cm (24") stolper. Hvis der moneres pa tre 40,6 cm (16") stolper, skal den moneres pa alle tre stolper ved brug af yderhullerne og miderhullerne.

BEMERK: Den lodrette midte af skaermen vil vare lige med den miderlinje, som indikeres pa de etiketter, der er placeret direkte under hvert haengsel. Husk pa dette, nar monteringsplaceringen bestemmes.

1. Bor styrehuller pa 5,5 mm (7/32") diameter ind i tapskruerne.
2. Brug en 12,7 mm (1/2") skruenogle til at montere skruer (D) gennem de flade slutteskiver (E) og vægpladen (A) ind i træafstiverne.

MONTERING AF VæGPLADE PÁ VæG - BETON, BETONBLOKKE ELLER MURSTEN

ADVARSEL: Hvis davon komponent monteres pa en konstruktion, der ici er staerk nok, kan det forarsage alvorlig personskade aller beskadigelse af udstyret! Montoren er ansvarlig for at sorge for, at komponenten monteres pa en konstruktion, der kan bare fem gange udstyrets samlede vegt. Forstaerk konstruktionen after behov, for komponenten monteres. Væggen, som ophaenge fastgores til, kan have en maks. tykkelse af gipsplader pa 1,6 cm (5/8").

ADVARSEL: RISIKO FOR ELEKTRISK STØD! HVIS DER SKÅERES ELLER BORES I ELEKTRISKE LEDNINGER ELLER KABLER KAN DET MEDFØRE DØDSFALD ELLER ALVORLIG PERSONSKADE! Kontroller ALTID, at der ikke er elektriske ledninger eller kabler bag ophæŋget, for du borer eller installerer ophæŋget.

ADVARSEL: RISIKO FOR EKSPLOSION OG BRANDI
HVIS DER SKERES ELLER BORES I GASLEDNINGER
KAN DET MEDFØRE DØDSFALD ELLER ALVORLIG
PERSONSKADE! Kontroller ALTID, at der/DDke er ledninger som forer gas, vand ell er affald ell er andet i vaeggen bag ophæŋget, f# du borer, skærer ell er installerer ophæŋget.

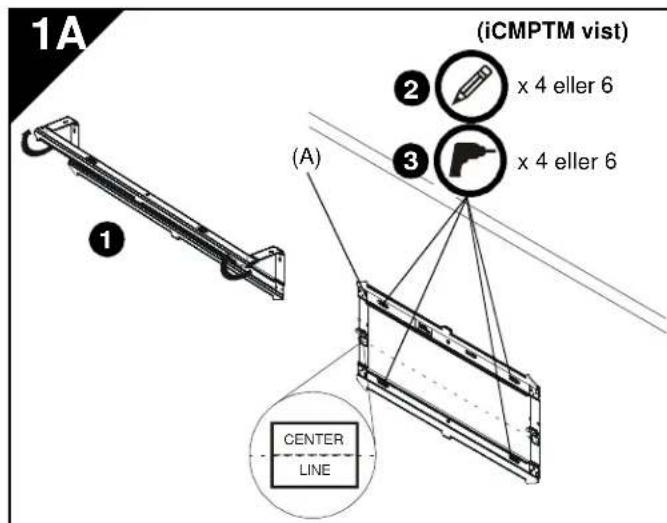

1. Fold vægpladen (A) ud for montering pa vaeg.
2. Planer vægpladen (A) og marker placeringen af styrehullerne på den ønskede monteringsplacering.

BEMERK: I forbindelse med iCLPTM3 kan enten de fire inder- ell er yderhuller benyttes.

BEMERK: I forbindelse med iCXPTM3 skal de fire yderhuller og de to midterhuller pa vægpladen bruges ved montering.

BEMÄRK: Den lodrette midte af skærmen vil vare lige med den miderlinje, som indikeres på de etiketter, der er placeret direkte under hvert haengsel. Husk på ditte, narr monteringsplaceringen bestemmes.

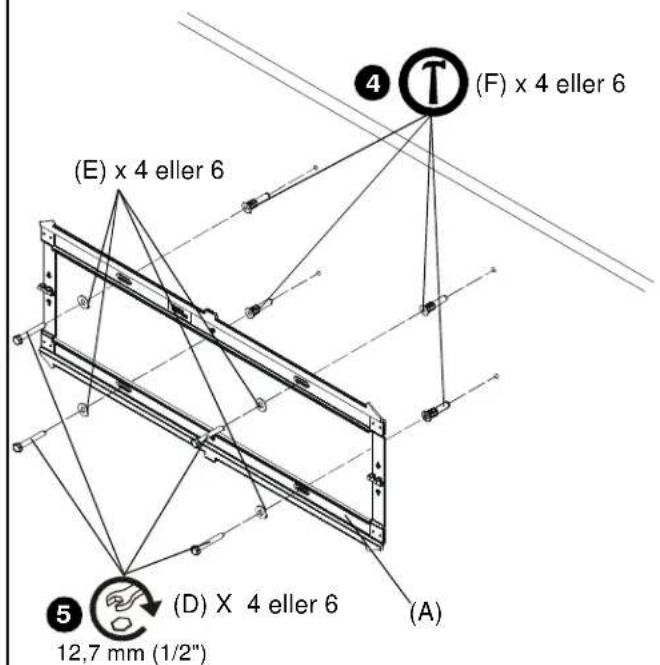

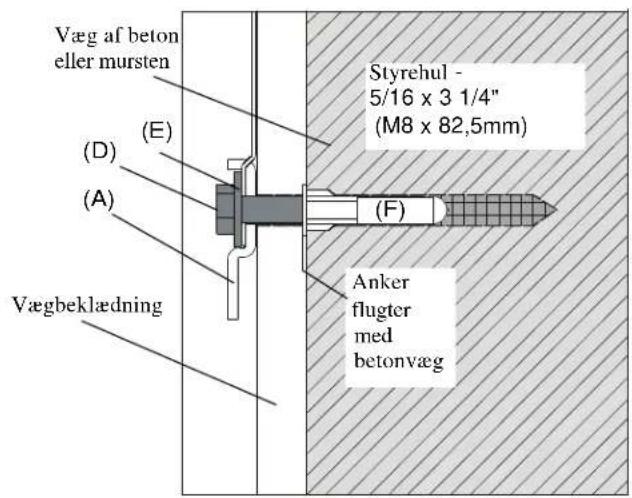

1. Bor 8 mm (5/16") diameter styrehuller i væggen pa markerede placeringer. Hullene skal bores mindst 8,25 cm (3 1/4") dybe.
2. Monter 4 betonrawplugs (F) i de borede huller. Brug en hammer til at banke rawpluggene ind i hullerne.

VIGTIGT! : Ankrene skal monteres igennem enchver vægbeklaedning, indtil de flugter med betonvæggen

1. Brug en 12,7 mm (1/2") skruenogle til at montere skruer (D) gennem de flade slutteskiver (E) og vægpladen (A) ind i betonrawpluggene (F).

MONTERING AF BESLAG PÅ SK/ERM

ADVARSEL: Det mindste hulmonster er 100mm× 100mm for iCMPTM3 og

200 mm x 200 mm for iCLPTM3 og iCXPTM3.

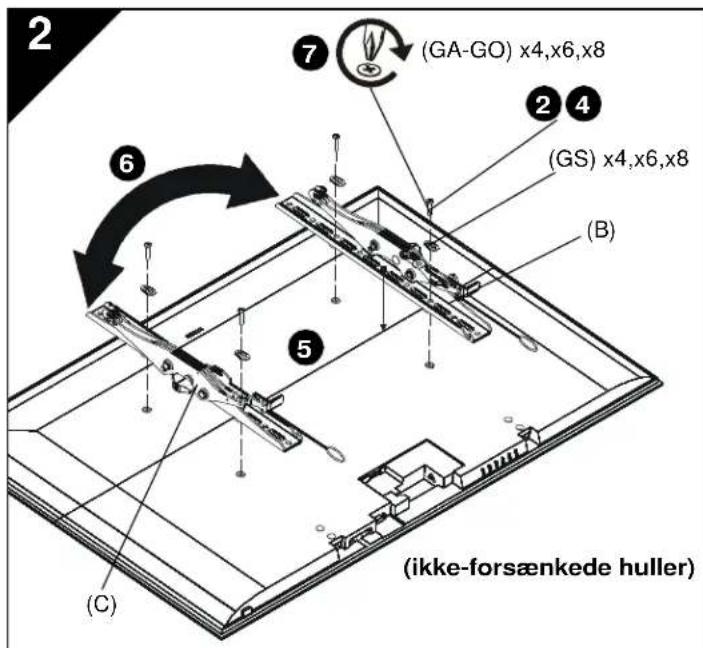

1. Læg skærmen med forsiden nedad på en beskyttene overflade.

FORSIGTIG: Brug af skruer med en forkert diameter kan beskadige din skærm! De korrekte skruer vil nem kunne skrues ind i skærmens monteringshuller.

1. Vaelg skruernes diameter ved at undersogemateriel (GA-GO) (8 mm, 6 mm, 5 mm, erer 4 mm) ogSAMmenlignemedmonteringshullerne pa skaermen.
2. Vaelg afstandsykker:

Hvis monteringshullerne seks er forsønkede, og begge beslag (B og C) kan ligge fladt mod skærmen, er det seks nødvendigt med afstandssstykker.

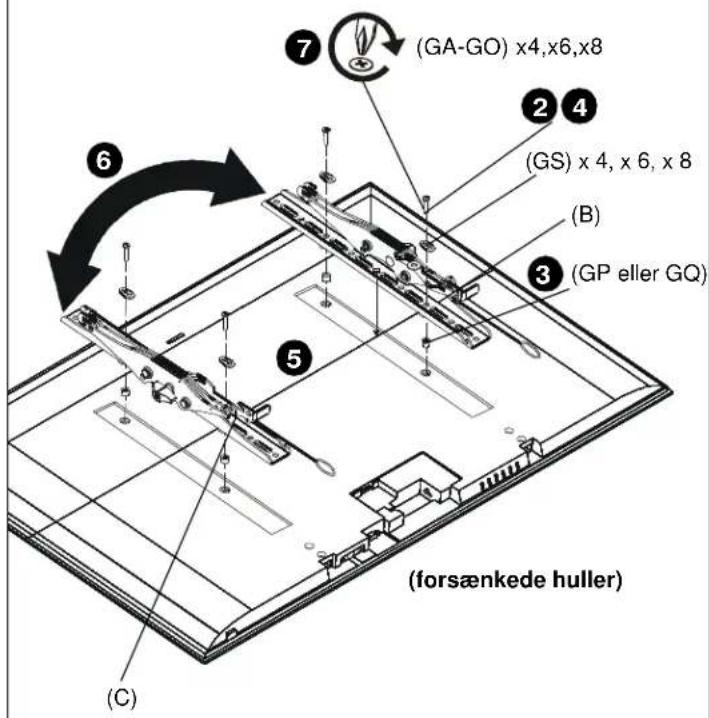

• Hvis monteringshullerne er forsakenede, aller hvis fremspring forhindrer beslagene (B og C) i at ligge fladt, skal der bruges afstandsstykker (GP eller GQ).

FORSIGTIG: Brug af skruer med forkert længde kan beskadige din skærm! De korrekte skruer vil have tilstraekeligGVindtilkobling edun at rereved bunden af skærmens monteringshuller.

Indfor med handen den KORTESTE skruelengde med den valgte diameter (GA, GE, GI erer GL) gennem beslag (B og C), universal-slutteskruer (GS) og det valgte afstandsstykke (GP erer GQ om ndvendigt) ind i skermens monteringshul. Skru IKKE skruen i hullet pa nuveerende tidspunkt.
Den korrekte skruelengde kraver, at basen af skruehovedet stikker frem over den flade skive, en afstand som svarer til aller er storre end skruens diameter. Hvis skruelengden er utilstraakkelig, vaelges en laengere skrue. Vaelg den korteste skrue, som vil stikke frem i den nodvendige afstand.

1. Anbring beslagene (B og C) pa skærmen, idet du sikrer dig folgende:

De overste kroge er mod skaermens overste del.
- Midten af beslagene (B og C) er sá tæt som muligt pá skærmens bagsides mídte after monitoring. Midten af beslaget er angivet med det rombeforme de hul.

1. Hvis der monteres en skerm med et bredt hulmster, kan det vare nodvendigt at ombyte standerne (B og C). Se afsnittet Ombytning af interfacebeslag for at fä flere oplysninger.
2. Brug en stjerneskruetraekker til omhyggeligt at montere de valgte skruer igennem de flade slutteskiver (GS), beslag og afstandsstykkerne (GP aller GQ, om nodvendigt) og ind i skaermen.
3. Stram alle skruer. Sorg for, at alle relevante monteringshuller i skaeirmen (4, 6 erer 8) benyttes.

MONTERING AF SKAERM TIL VEGPLADE

ADVARSEL: Hvis vægtkapacitetens overskrides, kan det forrsage alvorlig personskade eller beskadigelse af udstyret! Det er installatorens ansvar at sorge for, at den totale vægt for alle dele不同程度. ikke overstiger 56,7 kg for iCMPTM3 og iCLPTM3 erler 79,4 kg for iCXPTM3. Anvendelse med Produktter som er tungere end den angivne maksimalvægt, kan medfrole at ophænget og dets tilbehör falder ned og forrsager skader.

ADVARSEL: Skaermen kan vare meget tung! Sorg for, at skaermen kan Ioftes og manovres laden problemer og som pakravet for at montere den pa vaepladen. Hvis de rette forholdsrregler ikke træffes, kan det resultere i alvorlig personskade aller beskadigelse af udstyret!

ADVARSEL: Skaermholderne skal haenges pa modstaende sider af midertappen pa vaepladen!

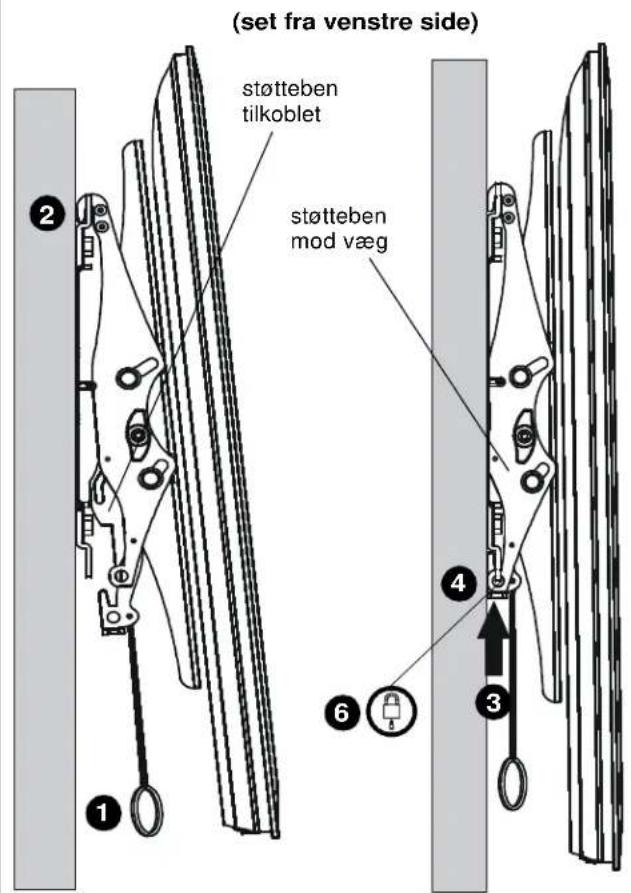

1. Sorg for at skærmholderne er i stottebensposition ved at trække handtagene sa langt ned som muligt.
2. Haeng skaermen med beslagene (B og C) pa den overste kinne af vægpladen (A). Stotterne skal gribe ind i den nederste del af vægpladen.

BEMAERK: Enhver justering af kabelstyring ellere bagskaerms skal foretages, mens skaermen hviler pa stottebenene.

1. Lás op for stótebenene ved at skubbe pá skærmholderne, indtil stótebenene hviler mod væggen.
2. Skub længere ind og op pa skærmholderne for at lase skærmen fast pa væggen.
3. Stropper kan stikkes bag skærmen på hakket på interfacebeslagene (B og C), after monteringen er færdig, SSE de ikke er synlige for seeren.
4. (Valgfrit) For hængelåsen aller kabellåsen (medfølger ikke) gennem bundhullerne pa skærmholderne for yderligere sikkerhed.

4

Ombtning af interfacebeslag (valgfrit)

Ved brede hulmonstre skal interfacebeslagene vendes. Se Tabel 1 nedenfor for at fastsl, om dette er ndvendigt.

Tabel 1: Bredde pa hulmnonster

Modelnr.	normal montering ombyt standere
iCMPTM3 100-4	40mm 441-506mm
iCLPTM3 200-6	3mm 664-728.8mm
iCXPTM3 200-8	7mm 848-913mm

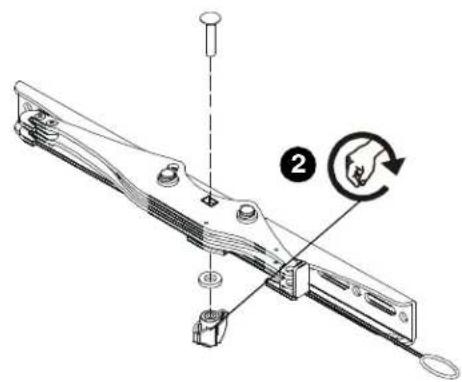

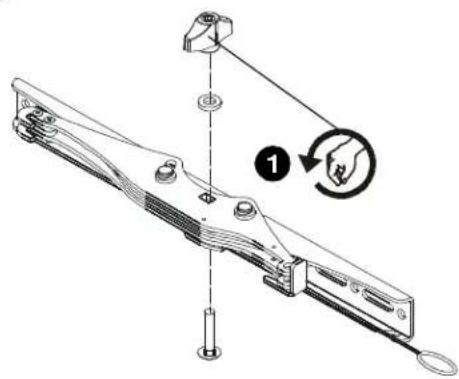

1. Fjern vippespaendingsgrebet, slutteskiven og skruen fra interfacebeslaget.
   VIGTIGT! : Hold beslagene roligt, nár du fjerner grebet, slutteskiven og skruen fra interfacen for at forbhindre de indvendige slutteskiver i at falde ud. Hvis de indvendige slutteskiver falder ud, skal de indsættes igen i den korrekte position, før du kan montere grebet igen på den,anden side!
2. Sæt grebet, slutteskiven og skruen på pladsigen i omvendtrækkefolge.
3. Gentag for det andet interfacebeslag.
4. Monter interfacebeslagene ifalge instruktionerne i afsnit 2.

5

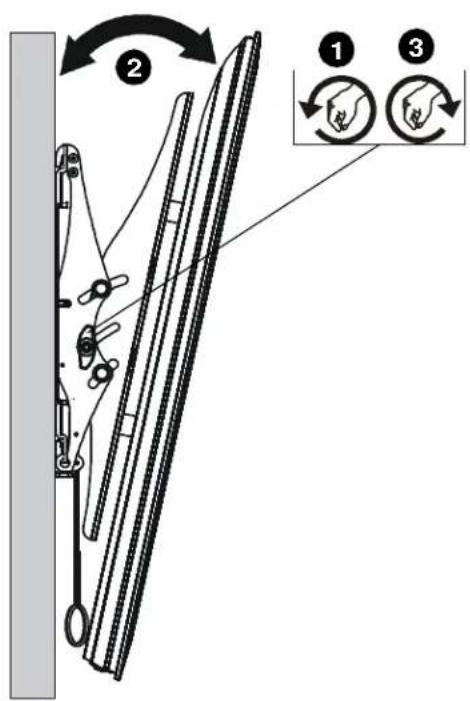

Vippejustering

1. Juster vippespaendingsgrepene til den onskedespanding.
2. Juster skærmens hældning ved at trække toppen af skærmen væk fra æggen, indtil den ønskede hældning er næt.
3. Stram vippespaendingsgrebene for at fastgorevippepositionen.
