ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ iCMPTM3B03 Chief

ΣΗΜΑΝΤΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΚΑΙ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΠΡΟΣΟΧΗ!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μια ΠΡΟΕΙΔΟΠΟΙΗΣΗ σάς ενημερώνα για τον κίνδυνο-σοβαρού τραυματιαρού ή δανάτου αν δεν ακολουθήσετε τις οδηγίες.

ΠΡΟΣΟΧΗ: Μια συμβουλή για ΠΡΟΣΟΧΗ οάς ενημερώνει για τον κίνδυνο βλάβης ή καταστροφής του εξοπλισμού αν δεν ακολουθήσετε τις αντίστοινες οδηνέες.

ПРОЕІЛОПОНИЗ: «Аν υπερβείτε την κανότητα βάρους υπάρχει κίνδυνος πρόκληστος σσβαρού τραμματισμού ή βλάβας στον εξοπλικμό! Αποτελεί ευθύνη το υπεύθυνου εγκατασταστος να βειαλώσει δοτ το συνδυσμένο βάρος όλων των στοχείων που προσκριώνται δεν υπεραίνει τα 56.7 lbs (125 kg) για το ICMPT3 και το ICLPTM3 ή τα 79.4 lbs (175 kg) για το ICXPTM3. Η χρήση με προϊόντα μεγαλύτερου βάρους από το μέγιστο βάρου που αναφίρεται πμοτεί να προκαλείται πώση της βάσης και των εξαρημάτων της προκαλώντας πλενό τραμματισμό.

1
(Απεικονίζεται το ιCMPTM)

(A) 2 x 4 ή 6

2 x 24" 2 x 16" 3 x 16" (iCXPTM3) CENTER LINE

(E) x 4 ñ 6 ③ x 4 ñ 6 ④ (D) x 4 ñ 6

1/2" (12,7 mm)

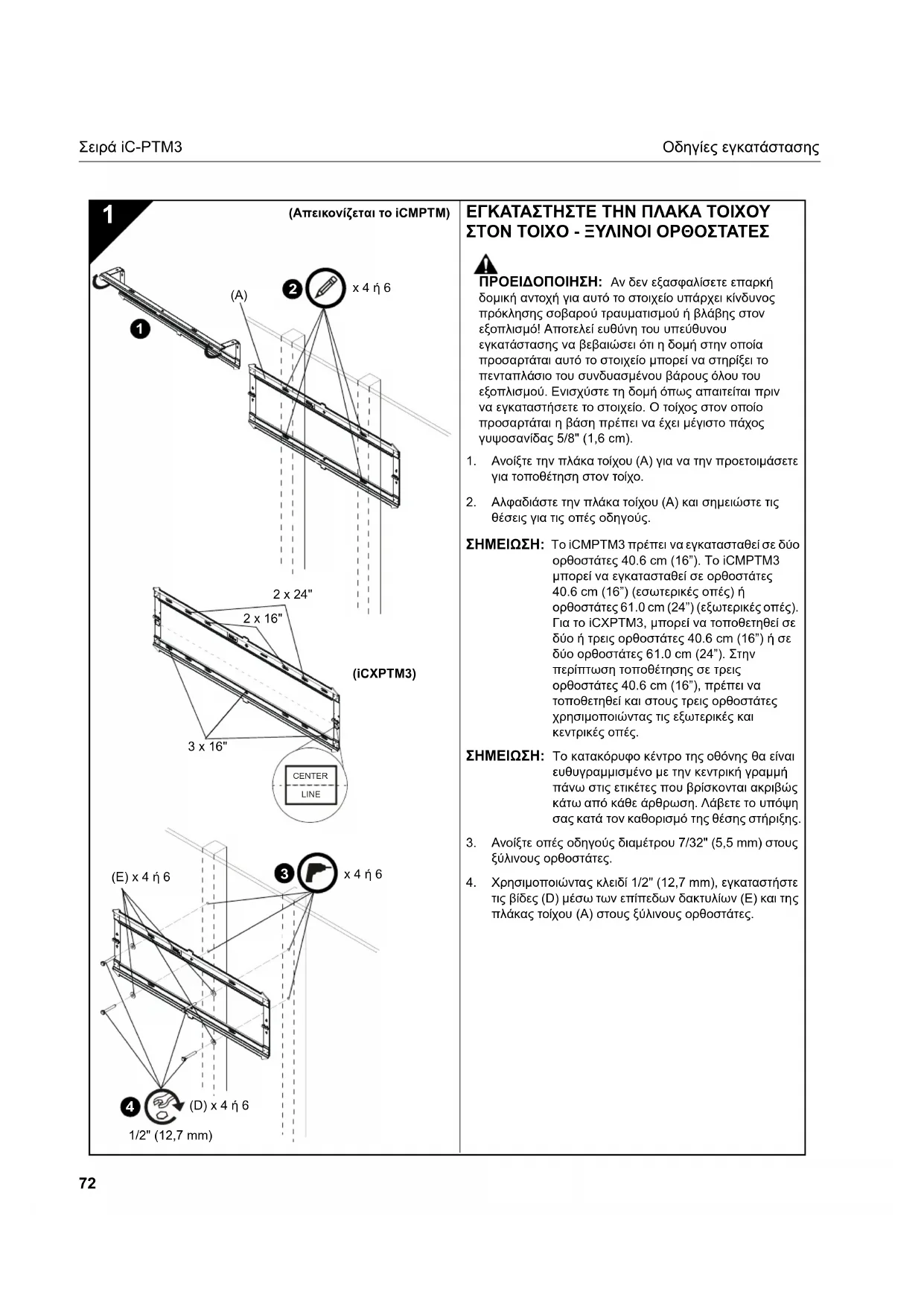

ΕΓΚΑΤΑΣΤΗΣΤΕ ΤΗΝ ΠΛΑΚΑ ΤΟΙΧΟΥ ΣΤΟΝ ΤΟΙΧΟ - ΞΥΛΙΝΟΙ ΟΡΘΟΣΤΑΤΕΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν δεν εξασφαλίσετε επαρκή δομική αντοχή για αυτό το στοιχείο υπάρχει κίνδυνος πρόκλησης σοβαρού τραυματισμού ή βλάβης στον εξοπλισμό! Αποτελεί ευθύνη του υπεύθυνου εγκατάστασης να βεβαιώσει ότι η δομή στην οποία προσαρτάται αυτό το στοιχείο μπορεί να στηρίξει το πενταπλάσιο του συνδυασμένου βάρους όλου του εξοπλισμού. Ενισχύστε τη δομή όπως απαιτείται πριν να εγκαταστήσετε το στοιχείο. Ο τοίχος στον οποίο προσαρτάται η βάση πρέπει να έχει μέγιστο πάχος γυψοσανίδας 5/8" (1,6 cm).

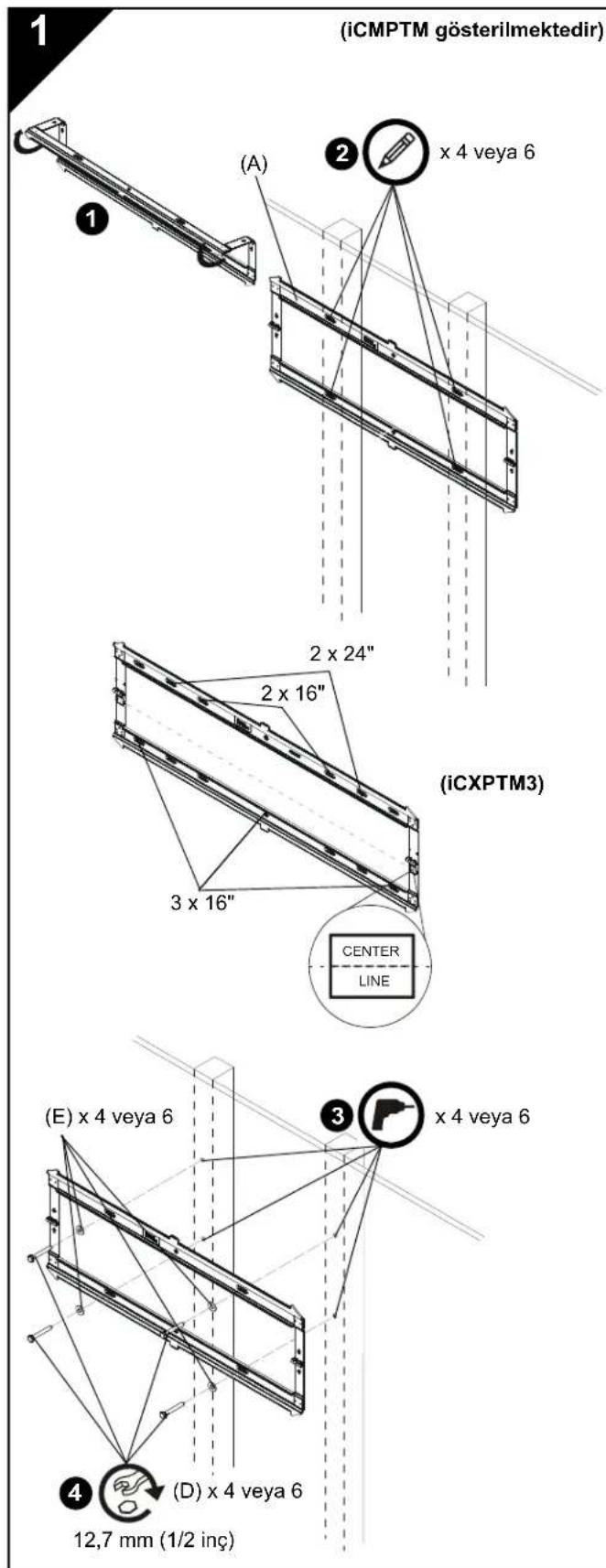

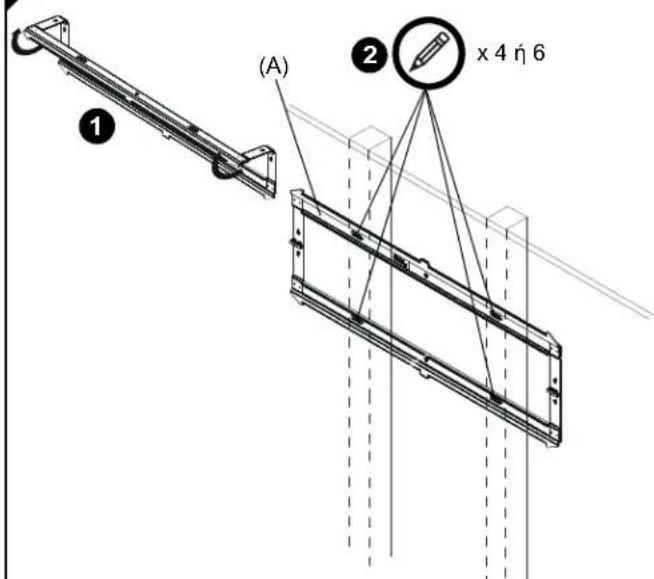

1. Ανοίξτε την πλάκα τοίχου (Α) για να την προετοιμάσετε για τοποθέτηση στον τοίχο.
2. Αλφαδιάστε την πλάκα τοίχου (Α) και σημειώστε τις θέσεις για τις οπές οδηγούς.

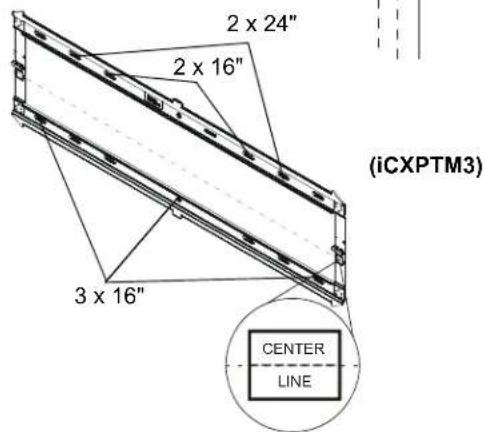

ΣΗΜΕΙΩΣΗ: Το iCMPTM3 πρέπει να εγκατασταθεί σε δύο ορθοστάτες 40.6 cm (16"). Το iCMPTM3 μπορεί να εγκατασταθεί σε ορθοστάτες 40.6 cm (16") (εσωτερικές οπές) ή ορθοστάτες 61.0 cm (24") (εξωτερικές οπές). Για το iCXPTM3, μπορεί να τοποθετηθεί σε δύο ή τρεις ορθοστάτες 40.6 cm (16") ή σε δύο ορθοστάτες 61.0 cm (24"). Στην περίπτωση τοποθέτησης σε τρεις ορθοστάτες 40.6 cm (16"), πρέπει να τοποθετηθεί και στους τρεις ορθοστάτες χρησιμοποιώντας τις εξωτερικές και κεντρικές οπές.

ΣΗΜΕΙΩΣΗ: Το κατακόρυφο κέντρο της οθόνης θα είναι ευθυγραμμισμένο με την κεντρική γραμμή πάνω στις ετικέτες που βρίσκονται ακριβώς κάτω από κάθε άρθρωση. Λάβετε το υπόψη σας κατά τον καθορισμό της θέσης στήριξης.

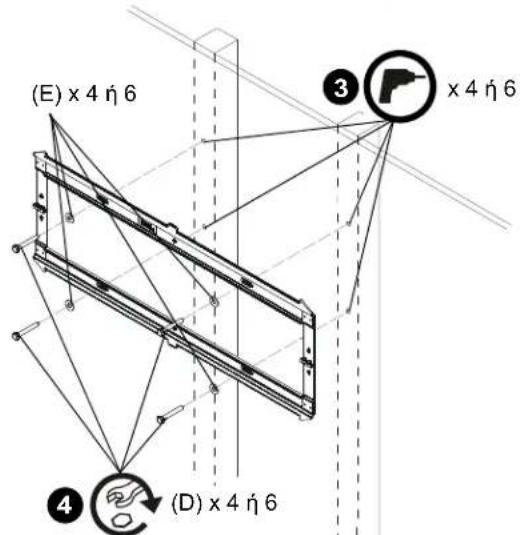

1. Ανοίξτε οπές οδηγούς διαμέτρου 7/32" (5,5 mm) στους ξύλινους ορθοστάτες.
2. Χρησιμοποιώντας κλειδί 1/2" (12,7 mm), εγκαταστήστε τις βίδες (D) μέσω των επίπεδων δακτυλίων (E) και της πλάκας τοίχου (A) στους ξύλινους ορθοστάτες.

(Aπεικονίζεται το iCMPTM) 2 x 4 ή 6 3 x 4 ή 6 CENTER LINE 1 (A) 4 T (F) x 4 ή 6 (E) x 4 ή 6 5 (D) x 4 ή 6 1/2" (12,7 mm) (A) Toixos apó σκυρόδεμα η τούβλα (Oπή Επίπεδο 5/16 x 3 1/4" (M8 x 82,5mm) (D) (E) (A) Επικάλυψη toixou Ούπα επίπεδο με τον toixo apó σκυρόδεμα

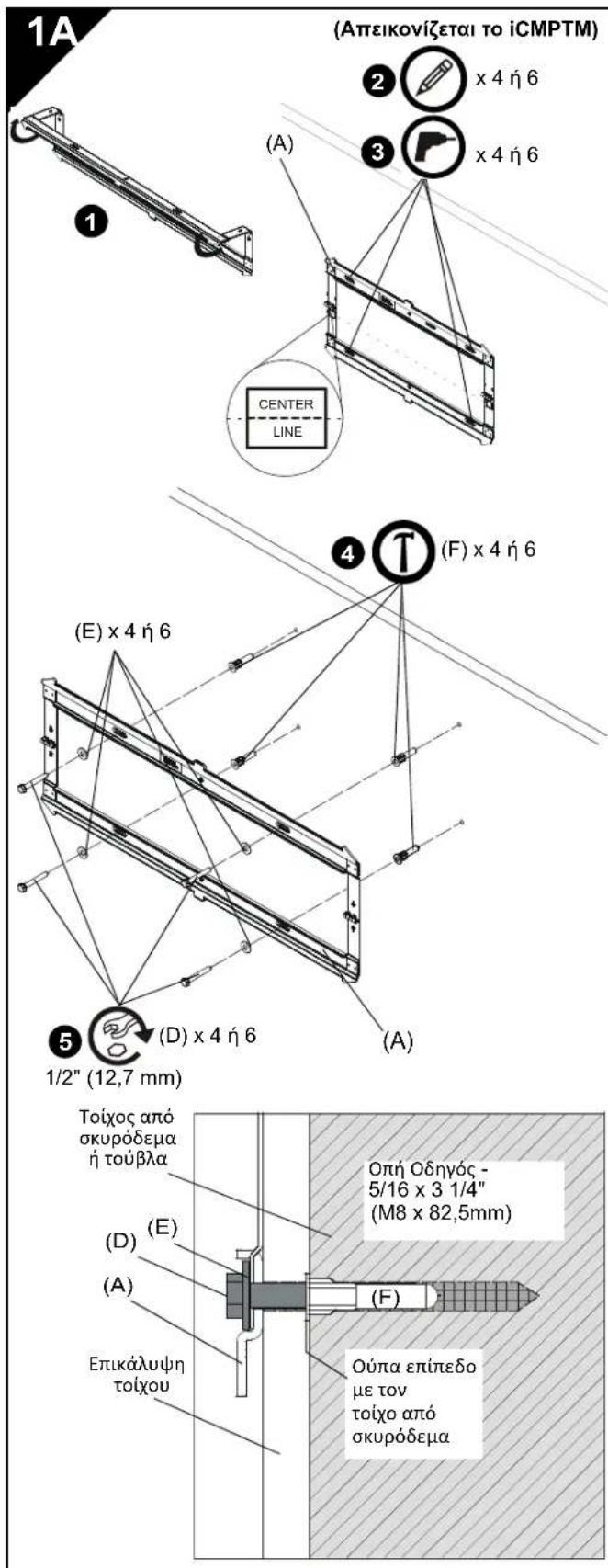

ΕΓΚΑΤΑΣΤΗΣΤΕ ΤΗΝ ΠΛΑΚΑ ΤΟΙΧΟΥ ΣΤΟΝ ΤΟΙΧΟ - ΣΚΥΡΟΔΕΜΑ, ΤΣΙΜΕΝΤΟΛΙΘΟΙ ́Η ΤΟΥΒΛΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν δεν εξασφαλίσετε επαρκή δομική αντοχή για αυτό το στοιχείο υπάρχει κίνδυνος πρόκλησης σοβαρού τραυματισμού ή βλάβης στον εξοπλισμό! Αποτελεί ευθύνη του υπεύθυνου εγκατάστασης να βεβαιώσει ότι η δομή στην οποία προσαρτάται αυτό το στοιχείο μπορεί να στηρίξει το πενταπλάσιο του συνδυασμένου βάρους όλου του εξοπλισμού. Ενισχύστε τη δομή όπως απαιτείται πριν να εγκαταστήσετε το στοιχείο.Ο τοίχος στον οποίο προσαρτάται η βάση πρέπει να έχει μέγιστο πάχος γυψοσανίδας 1,6cm (5/8").

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ! ΤΟ ΚΟΨΙΜΟ Ή Η ΔΙΑΤΡΗΣΗ ΗΛΕΚΤΡΙΚΩΝ ΚΑΛΩΔΙΩΝ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΘΑΝΑΤΟ Ή Η ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ! ΠΑΝΤΑ να βεβαιώνεστε ότι η περιοχή πίσ από την επιφάνεια τοποθέτησης δεν έχει ηλεκτρικά καλώδι πριν ανοίξετε οπές ή εγκαταστήσετε σφιγκτήρες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ ΚΑΙ ΠΥΡΚΑΓΙΑΣ! ΤΟ ΚΟΨΙΜΟ Ή Η ΔΙΑΤΡΗΣΗ ΣΩΛΗΝΩΣΕΩΝ ΑΕΡΙΟΥ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΕΙ ΘΑΝΑΤΟ Ή ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ! ΠΑΝΤΑ να βεβαιώνεστε ότι η περιοχή πίσω από την επιφάνεια τοποθέτησης δεν έχει σωλήνωση αερίου, νερού, αποβλήτων ή άλλη σωλήνωση πριν κόψετε, ανοίξετε οπές ή εγκαταστήσετε σφιγκτήρες.

1. Ανοίξτε την πλάκα τοίχου (Α) για να την προετοιμάσετε για τοποθέτηση στον τοίχο.
2. Αλφαδιάστε την πλάκα τοίχου (Α) και σημειώστε τις θέσεις για τις οπές οδηγούς στην επιθυμητή θέση τοποθέτησης.

ΣΗΜΕΙΩΣΗ: Για το iCLPTM3, μπορούν να χρησιμοποιηθούν οι εσωτερικές ή εξωτερικές τέσσερις οπές.

ΣΗΜΕΙΩΣΗ: Για το ίΧΡΤΜ3, χρησιμοποιήστε τις τέσσερις εξωτερικές οπές και τις δύο μεσαίες οπές στην πλάκα τοίχου για την εγκατάσταση.

ΣΗΜΕΙΩΣΗ: Το κατακόρυφο κέντρο της οθόνης θα είναι ευθυγραμμισμένο με την κεντρική γραμμή πάνω στις ετικέτες που βρίσκονται ακριβώς κάτω από κάθε άρθρωση. Λάβετε το υπόψη σας κατά τον καθορισμό της θέσης στήριξης

1. Ανοίξτε οπές οδηγούς διαμέτρου 5/16" (8 mm) στον ξύλινο ορθοστάτη στις σημειωμένες θέσεις. Οι οπές πρέπει να έχουν βάθος τουλάχιστον 3 1/4 ίντσες.
2. Τοποθετήστε τέσσερα όύπα τσιμέντου (F) στις οπές που ανοίξατε. Χρησιμοποιήστε ένα σφυρί για να σπρώξετε τα όύπα στις οπές.

ΣΗΜΑΝΤΙΚΟ: Τα ούπα πρέπει να εγκατασταθούν μέσω της επικάλυψης τοίχου, αν υπάρχει, έως ότου είναι επίπεδα με τον τοίχο από σκυρόδεμα.

1. Χρησιμοποιώντας κλειδί 1/2" (12,7 mm), εγκαταστήστε τις βίδες (D) μέσω των επίπεδων δακτυλίων (E) και της πλάκας τοίχου (A) στα ούπα τοιμέντου (F).

2 7 (GA-GO) x4,x6,x8 2 4 (GS) x4,x6,x8 (B) 6 5 (οπές χωρίς εσοχές) (C) 7 (GA-GO) x4,x6,x8 2 4 (GS) x 4, x 6, x 8 (B) 3 (GP ή GQ) 6 5 (οπές με εσοχές) (C)

ΤΟΠΟΘΕΤΗΣΤΕ ΤΟΥΣ ΒΡΑΧΙΟΝΕΣ ΣΤΗΝ ΟΘΟΝΗ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το ελάχιστο μέγεθος του σχήματος οπών είναι 100 mm x 100 mm για το iCMPTM3 και 200 mm x 200 mm για τα iCLPTM3 και iCXPTM3.

1. Τοποθετήστε την οθόνη με την πρόσοψη προβολής προς τα κάτω σε μια προστατευτική επιφάνεια.

ΠΡΟΣΟΧΗ: Αν χρησιμοποιήσετε βίδες ακατάλληλης διαμέτρου μπορεί να προκαλέσετε βλάβη στην οθόνη σας! Οι σωστές βίδες θα βιδώνονται εύκολα στο στπείρωμα των οπών στήριξης της οθόνης.

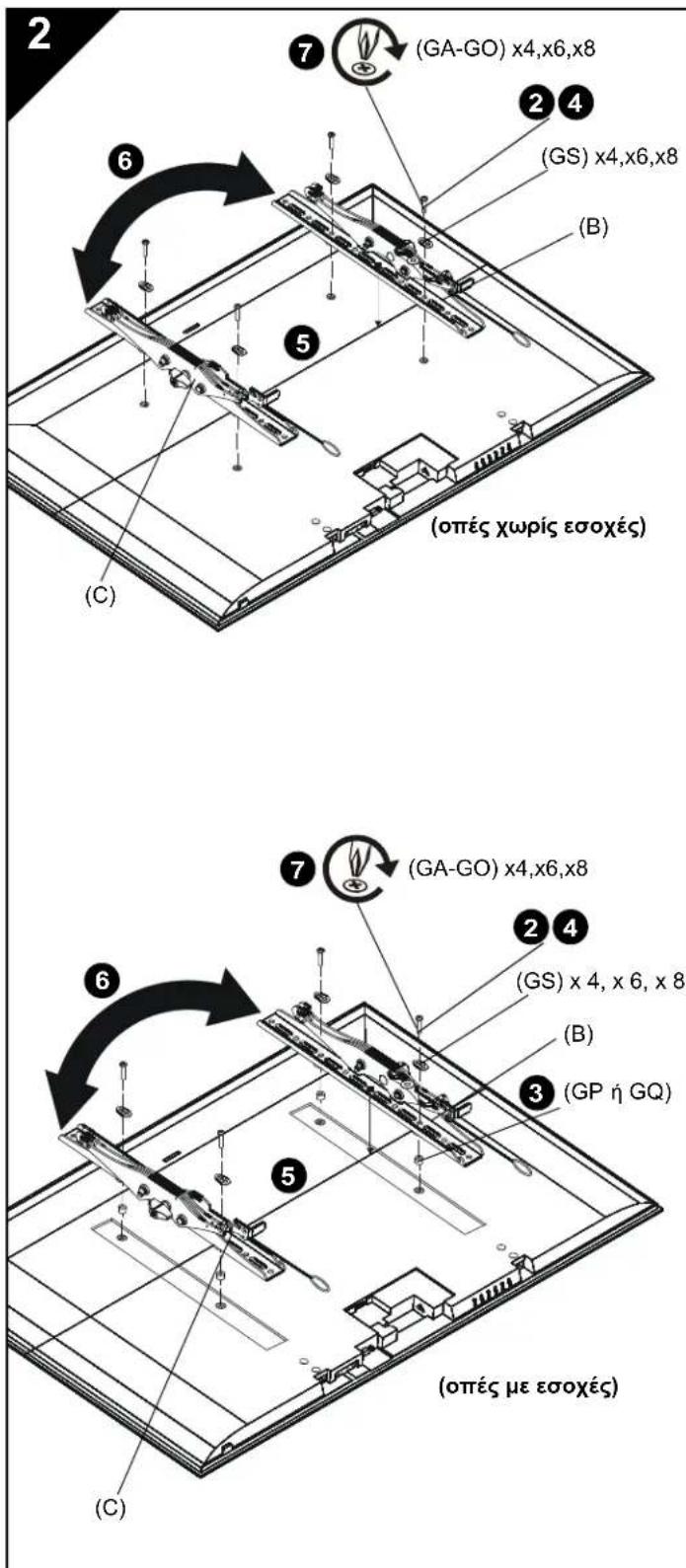

1. Επιλέξτε τη διάμετρο βιδών εξετάζοντας τις συσκευασίες υλικού (GA-GO) (8 mm, 6 mm, 5 mm, ή 4 mm) και συγκρίνοντας με τις οπές στήριξης στην οθόνη.

2. Επιλέξτε διαχωριστικά:

• Αν οι οπές στήριξης δεν είναι με εσοχές και οι δύο βραχίονες (Β και C) μπορούν να μείνουν επίπεδοι πάνω στην οθόνη τότε δεν χρειάζονται διαχωριστικά.

• Αν οι οπές στήριξης είναι με εσοχές, ή αν προεξοχές δεν επιτρέπουν στους βραχίονες (Β και Β) να μείνουν επίπεδοι, τότε πρέπει να χρησιμοποιηθούν διαχωριστικά (GP ή GQ).

ΠΡΟΣΟΧΗ: Αν χρησιμοποιήσετε βίδες ακατάλληλου μήκους μπορεί να προκαλέσετε βλάβη στην οθόνη σας! Οι σωστές βίδες θα έχουν επαρκή δέσμευση στο στείρωμα χωρίς να ακουμπούν στο κάτω μέρος των οπών στήριξης της οθόνης.

1. Επιλέξτε το μήκος των βιδών:

- Χρησιμοποιώντας το χέρι σας, τοποθετήστε τη βίδα ΜΙΚΡΟΤΕΡΟΥ μήκους της επιλεγμένης διαμέτρου (GA, GE, GI ή GL) μέσω του βραχίονα (B και C), του δακτυλίου γενικής χρήσης (GS), του επιλεγμένου διαχωριστικού (GP ή GQ, αν χρειάζεται), στην οπή στήριξης της οθόνης. ΜΗ βιδώνετε τη βίδα στην οπή σε αυτό το στάδιο.

• Το σωστό μήκος βίδας απαιτεί η βάση της κεφαλής της βίδας να προεξέχει πάνω από τον επίπεδο δακτύλιο μια απόσταση ίση ή μεγαλύτερη από τη διάμετρο της βίδας. Αν το μήκος της βίδας είναι ακατάλληλο, επιλέξτε μεγαλύτερη βίδα. Επιλέξτε τη βίδα μικρότερου μήκους που θα προεξέχει την απαιτουμενη απόσταση.

1. Τοποθετήστε τους βραχίονες (Β και C) στην οθόνη, διασφαλίζοντας ότι:

• Τα άνω άγκιστρα είναι στραμμένα προς το πάνω μέρος της οθόνης.

• Το κέντρο των βραχίόνων (Β και Κ) είναι όσο το δυνατόν πιο κοντά στο κέντρο του πίσω μέρους της οθόνης μετά την εγκατάσταση. Το κέντρο του βραχίονα υποδεικνύεται με την οπή σε σχήμα ρόμβου.

1. Αν τοποθετείτε οθόνη με σχήμα ευρείας οπής, ενδέχεται να πρέπει να αντιστρέψετε τους ορθοστάτες (Β και C). Ανατρέξτε στην ενότητα Αλλαγή βραχιόνων στήριξης.

2. Χρησιμοποιώντας ένα κατσαβίδι Phillips, τοποθετήστε προσεκτικά τις επιλεγμένες βίδες μέσω των δακτυλίων γενικής χρήσης (GS), των βραχιόνων (Β και C) και των διαχωριστικών (GP ή GQ, αν χρειάζονται), στην οθόνη.

3. Βιδώστε όλες τις βίδες. Βεβαιωθείτε ότι χρησιμοποιούνται όλες οι απαιτούμενες οπές στήριξης της οθόνης (4, 6 ή 8).

3 οι βραχίονες στήριξης πρέπει να αναρτηθούν στις δύο πλευρές της κεντρικής προεξοχής 5 (άπουη από την αριστερή πλευρά) 2 ασφαλισμένο stand στήριξης stand στήριξης πάνω στον τοίχο 4 6 3

ΕΓΚΑΤΑΣΤΗΣΤΕ ΤΗΝ ΟΘΟΝΗ ΣΤΗΝ ΠΛΑΚΑ ΤΟΙΧΟΥ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αν υπερβείτε την ικανότητα βάρους υπάρχει κίνδυνος πρόκλησης σοβαρού τραυματισμού ή βλάβης στον εξοπλισμό! Αποτελεί ευθύνη του υπεύθυνου εγκατάστασης να βεβαιώσει ότι το συνδυασμένο βάρος όλων των στοιχείων που προσαρτώνται δεν υπερβαίνει τα 125 lbs (56.7 kg) για το iCMPTM3 και το iCLPTM3 ή τα 175 lbs (79.4 kg) για το iCXPTM3. Η χρήση με προϊόντα μεγαλύτερου βάρους από το μέγιστο βάρος που αναφέρεται μπορεί να προκαλέσει πτώση της βάσης και των εξαρτημάτων της προκαλώντας πιθανό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η οθόνη μπορεί να είναι πολύ βαριά! Βεβαιωθείτε ότι η οθόνη μπορεί να ανυψωθεί και να μετακινηθεί με ασφάλεια για τους χειρισμούς που χρειάζονται προκειμένου να εγκατασταθεί στην πλάκα τοίχου. Αν δεν λάβετε τις απαραίτητες προφυλάξεις, υπάρχει κίνδυνος πρόκλησης σοβαρού τραυματισμού ή βλάβης στον εξοπλισμό!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Οι βραχίονες στήριξης πρέπει να αναρτηθούν στις δύο πλευρές της κεντρικής προεξοχής στην πλάκα τοίχου!

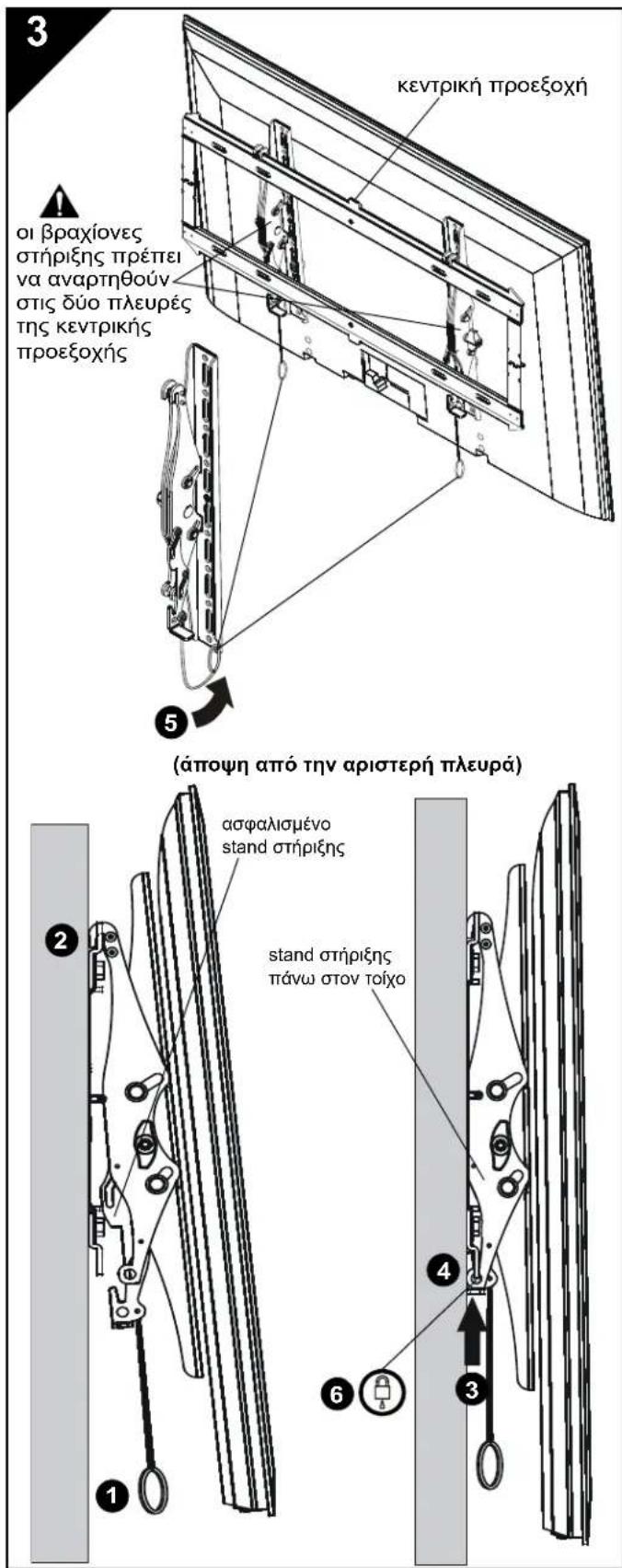

1. Φροντίστε οι βραχίονες στήριξης να βρίσκονται στη θέση του stand στήριξης τραβώντας τις λαβές προς τα κατω όσο το δυνατόν περισσότερο.
2. Αναρτήστε την οθόνη με τους βραχίονες (Β και Β) από την άνω ράβδο της πλάκας τοίχου (Α). Το stand στήριξης πρέπει να είναι δεσμευμένο με το κάτω μέρος της πλάκας τοίχου.

ΣΗΜΕΙΩΣΗ: Η διαχείριση των καλωδίων ή τυχόν προσαρμογές στο πίσω μέρος της οθόνης πρέπει να γίνονται όταν η οθόνη ακουμπάει στο stand στήριξης.

1. Απασφαλίστε το stand στήριξης σπρώχνοντας προς τα επάνω τους βραχίονες στήριξης μέχρι το stand στήριξης να ακουμπάει στον τοίχο.
2. Σπρώξτε ακόμη περισσότερο τους βραχίονες στήριξης για να ασφαλίσει η οθόνη στη θέση της ακουμπώντας τον τοίχο.
3. Τους ιμάντες μπορείτε να τους κρύψετε πίσω από την οθόνη στην εγκοπή στους βραχίονες στήριξης (Β και Β) μετά την ολοκλήρωση της εγκατάστασης ώστε να μην είναι ορατοί στο θεατή.
4. (Προαιρετικό) Περάστε την κλειδαριά ή κλειδαριά συρματόσχοινου (δεν περιλαμβάνεται) μέσα από τις κάτω οπές στο βραχίονα στήριξης για πρόσθετη ασφάλεια.

4

Αλλαγή βραχιόνων στήριξης (Προαιρετικό)

Για σχήματα ευρειών οπών, οι βραχίονες στήριξης πρέπει να αντιστραφούν. Ανατρέξτε στον Πίνακα 1 παρακάτω για να καθορίσετε αν αυτό είναι απαραίτητο.

Πίνακας 1: Πλάτος σχήματος οπής

Αρ.μοντέλου	κανονική εγκατάσταση	ορθοστάτες αντιστροφής
iCMPTM3 100-440mm 441-506mm
iCLPTM3 200-663mm 664-728.8mm
iCXPTM3 200-847mm 848-913mm

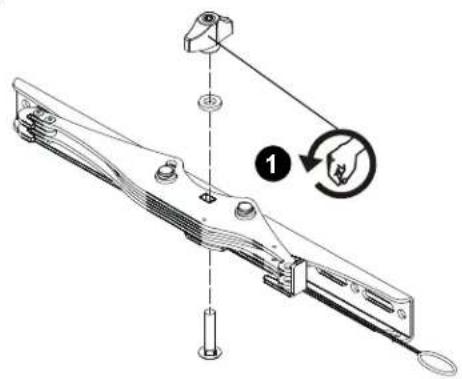

1. Αφαιρέστε το κουμπί έντασης της κλίσης, τον δακτύλιο και τη βίδα από το βραχίονα στήριξης.

ΣΗΜΑΝΤΙΚΟ: Κρατάτε τους βραχίονες σταθερούς κατά την αφαίρεση του κουμπιού, του δακτυλίου και της βίδας από τη διεπαφή για την αποφυγή πτώσης των εσωτερικών δακτυλίων. Αν οι εσωτερικοί δακτύλιοι πέσουν, πρέπει να τοποθετηθούν πάλι στη σωστή θέση πριν από την επανατοποθέτηση του κουμπιού στην άλλη πλευρά!

1. Τοποθετήστε πάλι το κουμπί, τον δακτύλιο και τη βίδα με την αντίστροφη σειρά.

2. Επαναλάβετε για τον άλλο βραχίονα στήριξης.

3. Τοποθετήστε τους βραχίονες στήριξης σύμφωνα με τις οδηγίες στην Ενότητα 2.

5

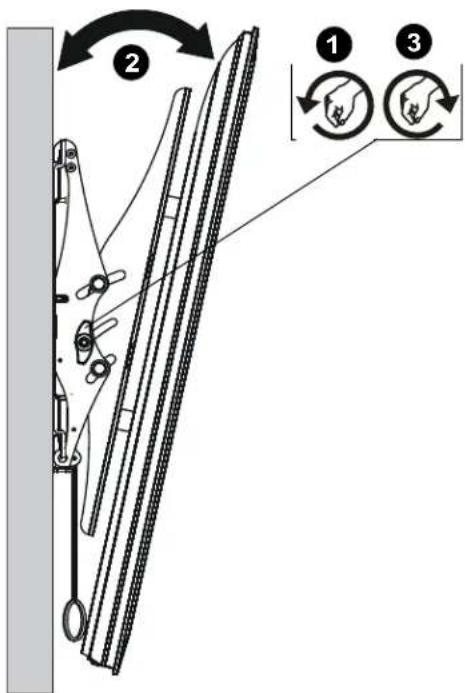

1. Ρυθμίστε τα κουμπιά ρύθμισης έντασης της κλίσης στην επιθυμητή ένταση.

2. Ρυθμίστε την κλίση της οθόνης τραβώντας το πάνω μέρος της οθόνης μακριά από τον τοίχο μέχρι να επιτευχθεί η επιθυμητή θέση κλίσης.

3. Βιδώστε τα κουμπιά ρύθμισης έντασης της κλίσης για να ασφαλίσετε τη θέση κλίσης.
