Producttype	Muurbeugel voor plat scherm
Merk	Chief
Model	iCMPFM3B03
Gebruik	Bevestiging van plat scherm aan muur (hout, beton, baksteen)
Maximale draagkracht	56,7 kg (voor iCMPFM3 en iCLPFM3) ; 79,4 kg (voor iCXPFM3)
Minimale VESA-standaard	100 x 100 mm (iCMPFM3) ; 200 x 200 mm (iCLPFM3 en iCXPFM3)
Aantal benodigde staanders (hout)	2 staanders met een tussenruimte van 40,6 cm (16") of 61 cm (24") afhankelijk van model
Maximale dikte van muurbekleding	15,9 mm (5/8") voor gipsplaat
Materiaal	Robuust staal
Kanteling	Ja, via een verstelbare steun (werkstand en vergrendeld)
Draaien	Nee, vaste beugel (behalve rotatie via bevestigingspootjes)
Muurbevestiging	Schroeven en ankers meegeleverd (houtschroeven of betonpluggen)
Bevestiging aan het scherm	Bevestigingspootjes met schroeven M4, M5, M6, M8 en afstandhouders
Aantal bevestigingspunten scherm	4, 6 of 8 afhankelijk van VESA-configuratie
Kabelbeheer	Mogelijkheid om kabels achter het scherm te plaatsen; geen geïntegreerde kabeldoorvoer
Diefstalbeveiliging	Oog voor hangslot of diefstalbeveiligingskabel (niet meegeleverd)
Installatie	Vereist waterpas, boormachine, sleutel 12,7 mm (1/2")
Onderhoud	Reinigen met een zachte, droge doek. Geen schurende producten gebruiken.
Reserveonderdelen	Beschikbaar bij de fabrikant (schroeven, afstandhouders, pootjes)
Repareerbaarheid	Beugel demonteerbaar; standaard onderdelen vervangbaar
Garantie	Raadpleeg de fabrikant (niet gespecificeerd in de handleiding)

Veelgestelde vragen - iCMPFM3B03 Chief

Wat is het maximale gewicht dat de beugel iCMPFM3B03 kan dragen?

Voor het model iCMPFM3 (en iCLPFM3) mag het gecombineerde gewicht niet hoger zijn dan 56,7 kg. Voor het model iCXPFM3 is de limiet 79,4 kg. Controleer het exacte model in uw handleiding.

Op welke muurtypes kan deze beugel worden geïnstalleerd?

De beugel kan worden bevestigd op houten staanders, beton, betonblokken of baksteen. De juiste bevestigingsmaterialen zijn meegeleverd.

Wat is de minimaal vereiste VESA-standaard?

Voor het model iCMPFM3 moeten de montagegaten minimaal 100 x 100 mm zijn. Voor de modellen iCLPFM3 en iCXPFM3 is minimaal 200 x 200 mm vereist.

Hoe kiest u de juiste schroeflengte voor het scherm?

Kies de kortste schroef die minstens de diameter van de schroef voorbij de ring uitsteekt. Steek deze door het pootje, de ring en de afstandshouder in het montagegat; de schroef mag de bodem van het gat niet raken.

Wat te doen als het scherm verzonken is of uitstulpingen heeft?

Gebruik de meegeleverde afstandhouders (FP en FQ) zodat de bevestigingspootjes plat liggen. U kunt de afstandhouders indien nodig stapelen.

Hoe hangt u het scherm aan de muurbeugel?

Trek aan de handvatten van de pootjes om ze in steunstand te zetten, hang het scherm aan de bovenrail van de muurplaat en duw de pootjes vervolgens naar de muur om ze te vergrendelen.

Kan het scherm na installatie worden gekanteld?

Ja, de beugel is ontworpen met een verstelbare steun. U kunt het scherm in werkstand kantelen of vlak tegen de muur vergrendelen.

Hoe moet de beugel worden gereinigd?

Gebruik een zachte, droge doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.

Waar vind ik reserveonderdelen?

Reserveonderdelen (schroeven, afstandhouders, pootjes) zijn verkrijgbaar bij de fabrikant Chief. Neem contact op met de klantendienst of raadpleeg de officiële website.

Is het mogelijk het scherm tegen diefstal te beveiligen?

Ja, de bevestigingspootjes hebben onderaan een gat om een hangslot of diefstalbeveiligingskabel te installeren (niet meegeleverd).

GEBRUIKSAANWIJZING iCMPFM3B03 Chief

BELANGRIJKE AANWIJZINGEN en WAARSCHUWINGEN!

WAARSCHUWING: Een WAARSCHUWING vestigt uw aandacht op de mogelijkheid van ernstig of dodelijk letsei als u de instructies niet opvolgt.

VOORZICHTIG: De aanwijzing VOORZICHTIG vestigt uw aandacht op de mogelijkheid van beschadiging of onherstelbare beschadiging van de apparatuur als u de betreffende instructies niet opvolgt.

WAARSCHUWING: Door niet alle instructies te lezen, volledig te begrijpen en op te volgen, riskeert u ernstig persoonlijk letsel, beschadiging van de apparatuur en het vervallen van de fabrieksgarantie. Degene die het product installeert is ervoor verantwoordelijk dat alle onderdelen aan de hand van de meegeleverde handleiding op de juiste wijze worden samengebouwd en gemonteerd.

WAARSCHUWING: Het bieden van onvoldoende constructiestarkte voor dit onderdeel kan leiden tot ernstig

IMPORTANTS AVERTISSEMENTS ET PRÉCAUTIONS!

1

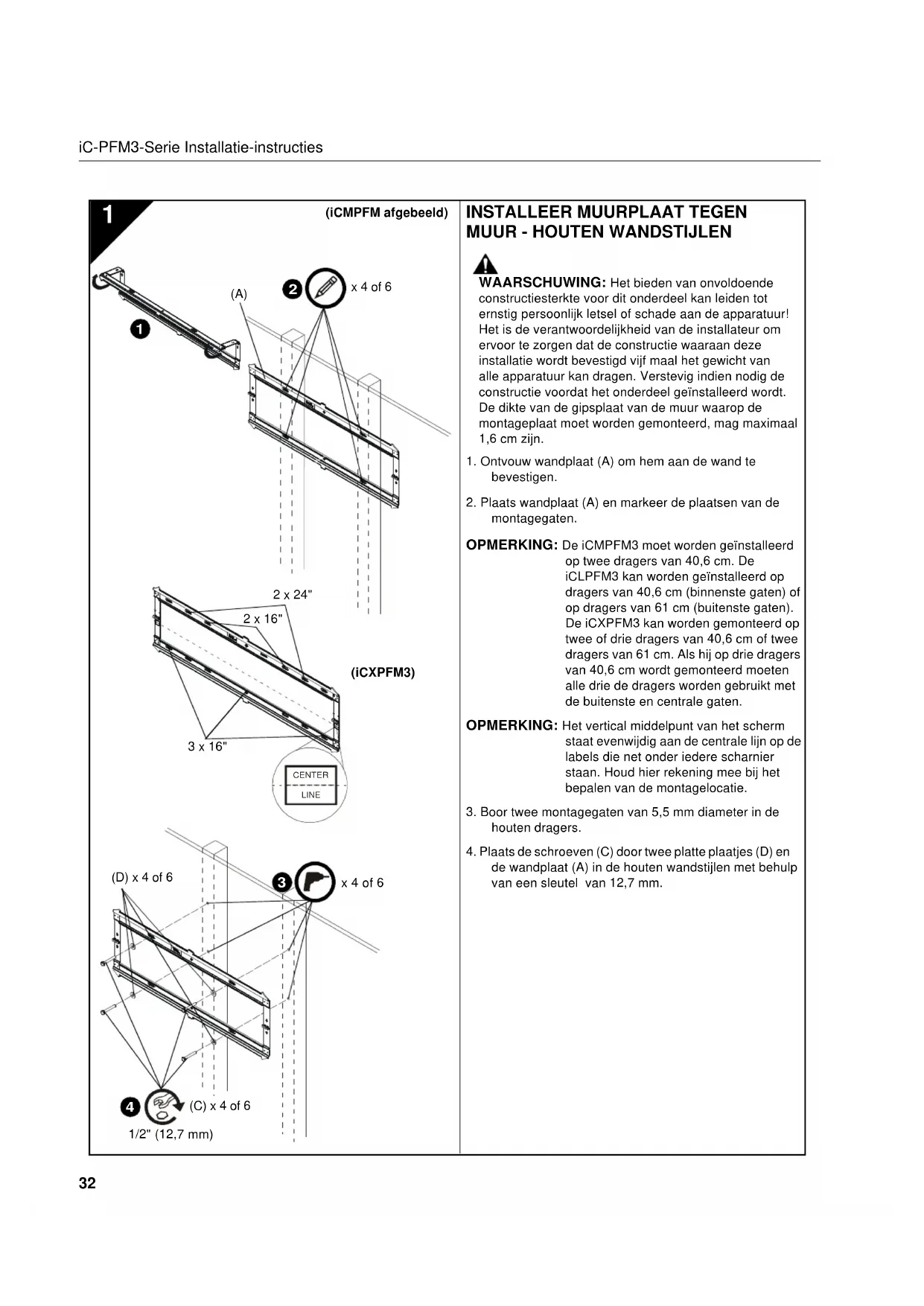

(iCMPFM afgebeeld)

WAARSCHUWING: Het bieden van onvoldoende constructiesterkte voor dit onderdeel kan leiden tot ernstig persoonlijk letsel of schade aan de apparatuur! Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de constructie waaraan deze installatie wordt bevestigd vijf maal het gewicht van alle apparatuur kan dragen. Verstevig indien nodig de constructie voordat het onderdeel geïnstalleerd wordt. De dikte van de gipsplaat van de muur waarop de montageplaat moet worden gemonteerd, mag maximaal 1,6 cm zijn.

1. Ontvouw wandplaat (A) om hem aan de wand te bevestigen.
2. Plaats wandplaat (A) en markeer de plaatsen van de montagegaten.

OPMERKING: De iCMPFM3 moet worden geïnstalleerd op twee dragers van 40,6 cm. De iCLPFM3 kan worden geïnstalleerd op dragers van 40,6 cm (binnenste gaten) of op dragers van 61 cm (buitenste gaten). De iCXPFM3 kan worden gemonteerd op twee of drie dragers van 40,6 cm of twee dragers van 61 cm. Als hij op drie dragers van 40,6 cm wordt gemonteerd moeten alle drie de dragers worden gebruikt met de buitenste en centrale gaten.

OPMERKING: Het vertical middelpunt van het scherm staat evenwijdig aan de centrale lijn op de labels die net onder iedere scharnier staan. Houd hier rekening mee bij het bepalen van de montagelocatie.

1. Boor twee montagegaten van 5,5 mm diameter in de houten dragers.
2. Plaats de schroeven (C) door twee platte plaatjes (D) en de wandplaat (A) in de houten wandstijlen met behulp van een sleutel van 12,7 mm.

INSTALLEER DE WANDPLAAT AAN DE WAND - BETON, MASSIEF BETON OF BAKSTEEN

WAARSCHUWING: Het bieden van onvoldoende constructiesterkte voor dit onderdeel kan leiden tot ernstig persoonlijk letsel of schade aan de apparatuur! Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de constructie waaraan deze installatie wordt bevestigd vijf maal het gewicht van alle apparatuur kan dragen. Verstevig indien nodig de constructie voordat het onderdeel geïnstalleerd wordt. De dikte van de gipsplaat van de muur waarop de montageplaat moet worden gemonteerd, mag maximaal 1,6 cm (5/8") zijn.

WAARSCHUWING: WAARSCHUWING VOOR ELEKTRISCHE SCHOKKEN! HET DOORSNIJDEN OF DOORBOREN VAN ELEKTRISCHE BEDRADING KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controleer ALTIJD of het gebied achter het montagevlak vrij is van elektrische bedrading en snoeren voordat u boort of een bevestiging monteert.

WAARSCHUWING: WAARSCHUWING VOOR ONTPLOFFINGEN EN BRAND! HET DOORSNIJDEN OF DOORBOREN VAN GASPIJPEN KAN DE DOOD OF ERNSTIG PERSOONLIJK LETSEL TEN GEVOLGE HEBBEN! Controleer ALTIJD of het gebied achter het montagevlak vrij is van gas-, water-, afval- of andere leidingen voordat u snijdt, boort of een bevestiging monteert

1. Ontvouw wandplaat (A) om hem aan de muur te bevestigen.
2. Plaats wandplaat (A) en markeer de plaatsen van de montagegaten op de gewenste montageplaats.

OPMERKING: Voor de iCLPFM3 kunnen zowel de binnenste als buitenste vier gaten worden gebruikt.

OPMERKING: Gebruik voor de installatie van de iCXPFM3 de buitenste vier gaten en de twee middelste gaten op de wandplaat.

OPMERKING: Het verticaal middelpunt van het scherm staat evenwijdig aan de centrale lijn op de labels die net onder iedere scharnier staan. Houd hier rekening mee bij het bepalen van de montagelocatie.

1. Boor twee montagegaten van 8mm diameter op de gemarkeerde plaatsen in de muur. De gaten moeten ten minste 8,25 cm diep geboord worden.
2. Plaats vier betonankers (E) in de geboorde gaten. gebruik een hamer om de ankers in de muur te kloppen.

BELANGRIJK! : De ankers moeten dwars door elke wandbekleding worden aangebracht totdat ze helemaal gelijk met de betonnen muur zijn.

1. Plaats de schroeven (C) door twee platte plaatjes (D) en de wandplaat (A) in de betonankers (E) met behulp van een sleutel van 12,7 mm.

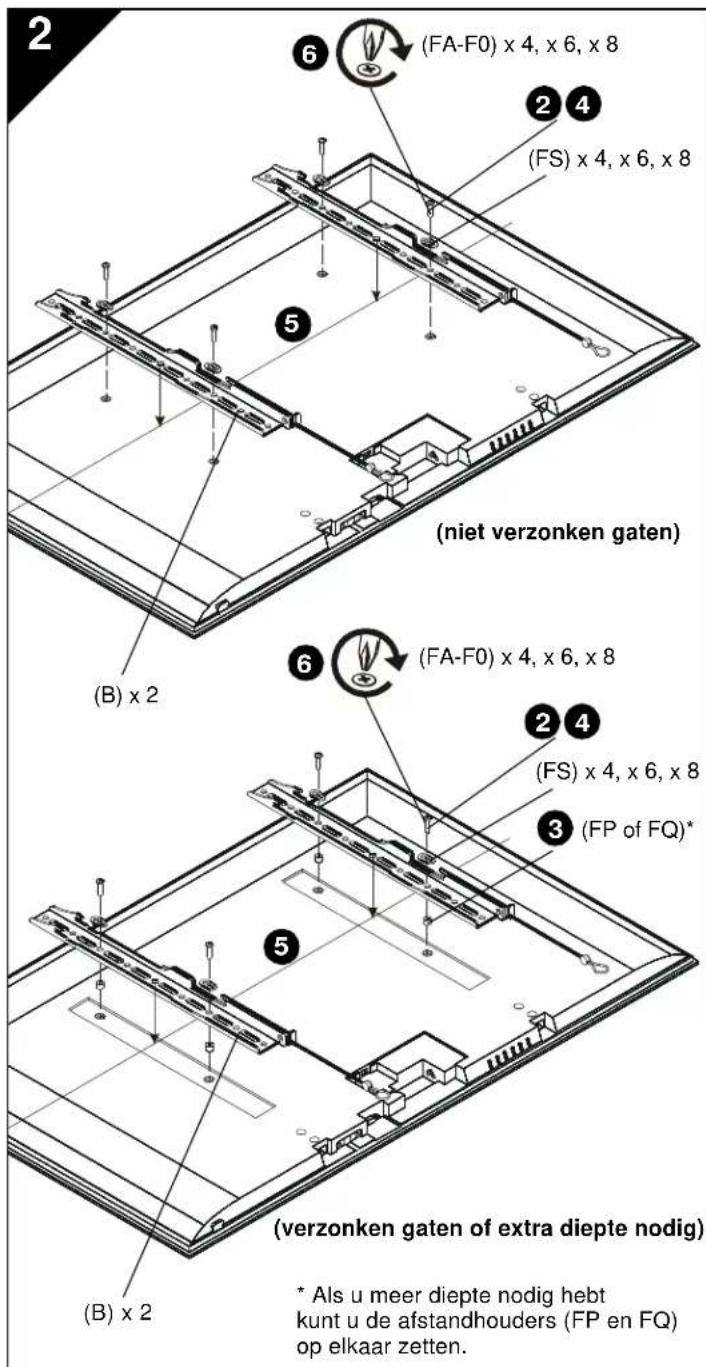

PLAATS BEUGELS OP SCHERM

WAARSCHUWING: De minimale patroon en grootte van de gaten is 100 mm x 100 mm voor de iCMPFM3 en 200 mm x 200 mm voor de iCLPFM3 en de iCXPFM3.

1. Leg scherm omgekeerd op beschermend oppervlak.

VOORZICHTIG: Gebruik van schroeven met verkeerde diameter kan uw scherm beschadigen! Geschikte schroeven kunnen gemakkelijk in de montagegaten van het scherm worden ingepast.

1. Selecteer de schroefdiameter door de hardware (FA-FO) te controleren (8 mm, 6 mm, 5 mm, of 4 mm) en te vergelijken met de montagegaten op het scherm.

2. Selecteer afstandhouders:

3. Als de montagegaten niet zijn verzonken, en beide beugels (B) plat op het scherm kunnen worden gelegd, moeten geen afstandhouders worden gebruikt.

4. Als de montagegaten zijn verzonken, of als uitsteeksels verhinderen dat de beugels (B) plat kunnen worden gelegd, moeten afstandhouders (FP of FQ) worden gebruikt.
5. Als u meer diepte achter het scherm nodig hebt kunt u de afstandhouders (FP en FQ) op elkaar zetten.

VOORZICHTIG: Gebruik van schroeven met verkeerde lengte kan uw scherm beschadigen! Geschikte schroeven hebben een gepaste schroefdraad voor ineengrijpen, zonder dat ze de bodem van de montagegaten van het scherm raken.

1. Selecteer de schroeflengte:

2. Plaats manueel de schroef met de KORSTE lengte en de geselecteerde diameter (FA, FE, FI of FL) door de beugel (B), universiele plaat (FS), geselecteerde afstandhouder (FP of FQ, indien nodig) in het montagegat van het scherm. Pas de schroef nu nog NIET in het gat.

3. De gepaste schroeflengte vereist dat de basis van de schroefkop boven de platte plaat (E) uitsteekt, met een lengte die gelijk is aan of groter is dan de schroefdiameter. Als de schroeflengte ongepast is, moet een langere schroef worden gebruikt. Selecteer de kortste schroef die met de vereiste lengte uitsteekt.

4. Plaats beugels (B) op het scherm en zorg ervoor dat:

5. De bovenste haken naar de bovenkant van het scherm wijzen.

6. De centrale beugels (B) staan zo dicht mogelijk in het midden van de achterkant van het scherm na de installatie. Het midden van de beugel wordt aangetoond door een ruitvormig gat.

7. Installeer de schroeven zorgvuldig door de universele platen (FS), beugels (B) en afstandhouders (FP of FQ, indien nodig) in het scherm met behulp van een Phillips schroevendraaier.

8. Zet alle schroeven vast. Zorg ervoor dat alle geschikte montagegaten van het scherm (4, 6 of 8) worden gebruikt.

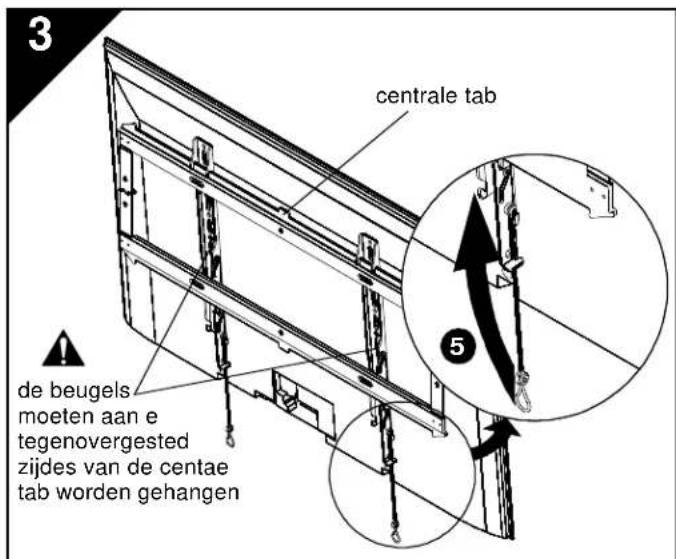

INSTALLEER HET SCHERM AAN DE WANDPLAAT

WAARSCHUWING: Het overschrijden van de gewichtscapaciteit kan ernstig persoonlijk letsel of schade aan de apparatuur tot gevolg hebben! Het is de verantwoordelijkheid van de installateur om te controleren dat het totale gewicht van de bevestigde onderdelen voor de iCMPFM3 en iCLPFM3 platen neit meer is dan 56,7 kg of 79,4 kg voor de iCXPFM3. Het gebruik van producten zwaarder dan het maximum aangegeven gewicht kan resulteren in het bezwijken van de bevestigingplaat en de accesores wat persoonlijk letsel tot gevolg kan hebben.

WAARSCHUWING: Het scherm kan heel zwaar zijn! Zorg ervoor dat het scherm veilig opgetilt kan worden om hem aan de wandplaat te bevestigen. Als u niet de nodige maatregelen neemt kan dit verwondingen of schade aan het toestel als gevolg hebben!

WAARSCHUWING: De beugels moeten aan de tegenovergestelde zijdes van de centrale tab op de wandplaat worden gehangen!

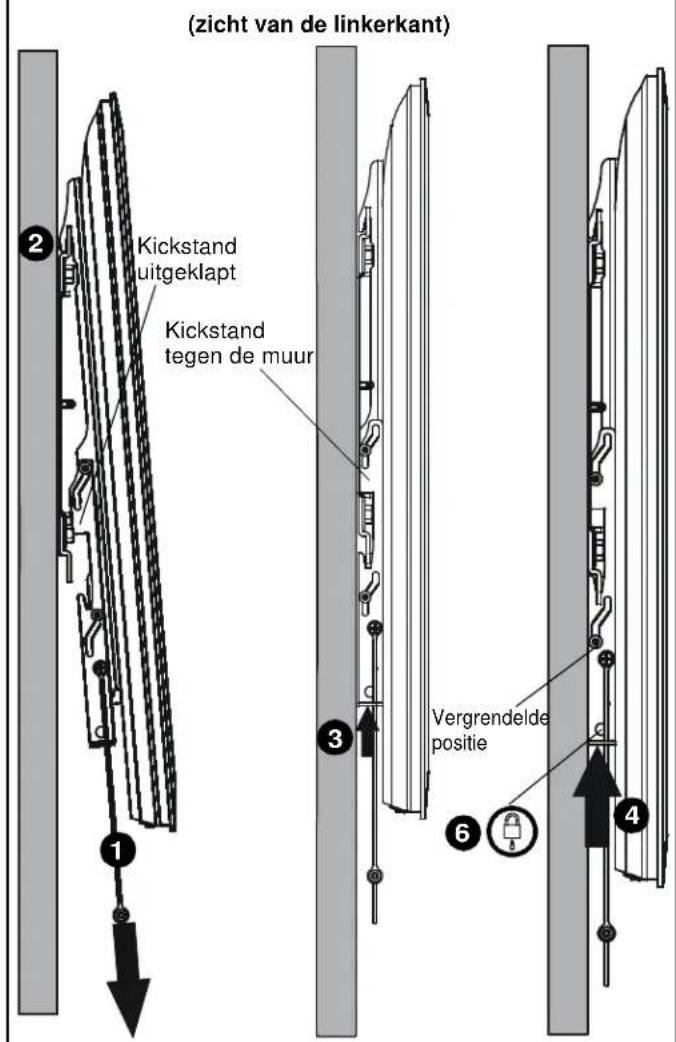

1. Zorg ervoor dat de beugels in de "kickstand"-positie staan door de hendels zo laag mogelijk omlaag te duwen.
2. Hang het scherm met de beugels (B) aan de bovenste rail van wandplaat (A). De "kickstand"-positie moet uitgevoerd worden voor het onderste gedeelte van de wandplaat.

OPMERKING: Het kabelbeheer of aanpassingen aan de achterkant van het scherm moeten uitgevoerd worden terwijl het scherm op de kickstand rust.

1. Ontgrendel de kickstand door de beugels omhoog te duwen totdat de kickstand tegen de muur rust.

2. Duw de beugels verder omhoog om het scherm in zijn positie in de muur vast te klikken.

3. U kunt de riemen na de installatie achter het scherm aan de interfacebeugels verbergen zodat ze niet meer zichtbaar zijn voor de kijker.

4. (Optioneel) Plaats een hangslot of kabelslot (niet meegeleverd) door de onderste gaten in de beugel en zorgt zo voor extra veiligheid.
