MODE D'EMPLOI iCMPFM3B03 Chief

AVERTISSEMENT : Un ADVERTISSEMENT vous met en garde contre les possibilités de blessures graves ou de danger de mort si vous ne suivez pas les instructions.

Chief iCMPFM3B03 - 1

PRÉCAUTION : Une PRÉCAUTION vous met en garde contre les possibilités d'endommagements et de destruction de l'équipement si vous ne suivez pas les instructions correspondantes.

Chief iCMPFM3B03 - 2

AVERTISSEMENT : Le manque de la lecture, de la compréhension et du respect total de toutes les instructions, peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie d'usine. Il incombe à l'installateur de s'assurer que tous les composants sont correctement assemblés et installés à l'aide des instructions fournies.

Chief iCMPFM3B03 - 3

AVERTISSEMENT : L'absence d'apport d'une résistance structurelle appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Veuille z-donc renforcer la structure le cas échéant avant d'installer ce composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 15,9mm.

Chief iCMPFM3B03 - 4

AVERTISSEMENT : L'excès de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il incombe à l'installateur de s'assurer que le poids combiné de

(D) x 4 ou 6 ③ x 4 ou 6 ④ (C) x 4 ou 6 12,7 mm (1/2")

INSTALAR A PLACA DE PAREDE NA PAREDE - MADEIRA VIGAS

Chief iCMPFM3B03 - INSTALAR A PLACA DE PAREDE NA PAREDE - MADEIRA VIGAS - 1

1
(Représentation du modèle iCMPFM)
(A) ② x 4 ou 6

2 x 24" 2 x 16" 3 x 16" (iCXPFM3) CENTER LINE

(D) x 4 ou 6 ③ x 4 ou 6 ④ (C) x 4 ou 6 1/2 po (12,7 mm)

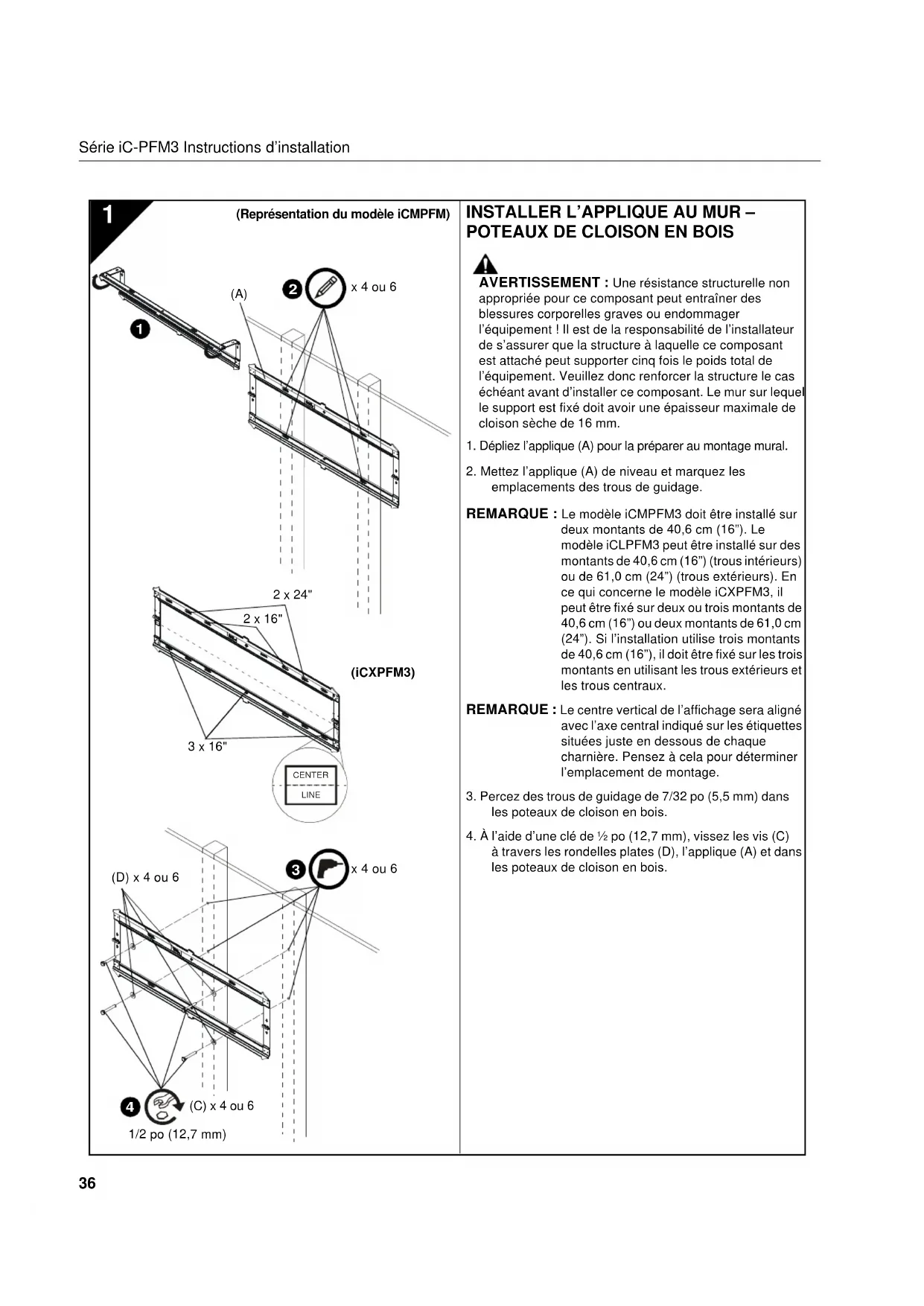

INSTALLER L'APPLIQUE AU MUR – POTEAUX DE CLOISON EN BOIS

Chief iCMPFM3B03 - INSTALLER L'APPLIQUE AU MUR – POTEAUX DE CLOISON EN BOIS - 1

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Veuillez donc renforcer la structure le cas échéant avant d'installer ce composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 16 mm.

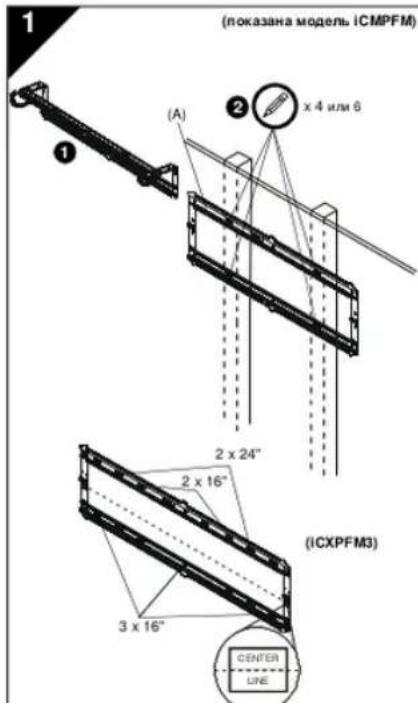

  1. Dépliez l'applique (A) pour la préparer au montage mural.
  2. Mettez l'applique (A) de niveau et marquez les emplacements des trous de guidage.

REMARQUE : Le modèle iCMPFM3 doit être installé sur deux montants de 40,6 cm (16"). Le modèle iCLPFM3 peut être installé sur des montants de 40,6 cm (16") (trous intérieurs) ou de 61,0 cm (24") (trous extérieurs). En ce qui concerne le modèle iCXPFM3, il peut être fixé sur deux ou trois montants de 40,6 cm (16") ou deux montants de 61,0 cm (24"). Si l'installation utilise trois montants de 40,6 cm (16"), il doit être fixé sur les trois montants en utilisant les trous extérieurs et les trous centraux.

REMARQUE : Le centre vertical de l'affichage sera aligné avec l'axe central indiqué sur les étiquettes situées juste en dessous de chaque charnière. Pensez à cela pour déterminer l'emplacement de montage.

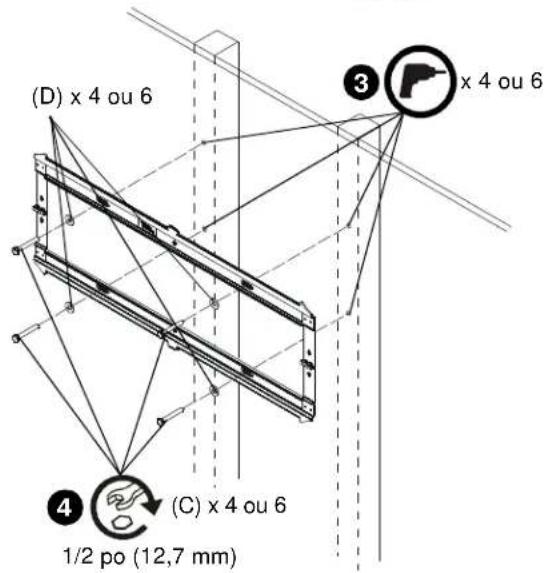

  1. Percez des trous de guidage de 7/32 po (5,5 mm) dans les poteaux de cloison en bois.
  2. À l'aide d'une clé de ½ po (12,7 mm), vissez les vis (C) à travers les rondelles plates (D), l'applique (A) et dans les poteaux de cloison en bois.

(1A (Représentation du modèle iCLPFM3) ① ② x 4 (A) ③ x 4 CENTER LINE ④ (Y) x 4 (X) x 4 ⑤ (W) X 4 (A) 1/2 po (12,7 mm) Mur en béton ou en brique (X) (W) (A) Revêtement mural Trou de guidage - 5/16 x 3 1/4" (M8 x 82.5mm) (Y) Ancrage affleurant le mur en béton

INSTALLER L'APPLIQUE AU MUR – BÉTON, BLOC DE BÉTON OU BRIQUE

Chief iCMPFM3B03 - INSTALLER L'APPLIQUE AU MUR – BÉTON, BLOC DE BÉTON OU BRIQUE - 1

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Veuillez donc renforcer la structure le cas échéant avant d'installer ce composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 1,6 cm (5/8")

Chief iCMPFM3B03 - INSTALLER L'APPLIQUE AU MUR – BÉTON, BLOC DE BÉTON OU BRIQUE - 2

AVERTISSEMENT : RISQUE D'ÉLECTROCUTION ! COUPER OU PERCER UN CORDON OU DES CÂBLES ÉLECTRIQUES PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient ni fils ni câbles électriques avant de percer ou de mettre en place des fixations.

Chief iCMPFM3B03 - INSTALLER L'APPLIQUE AU MUR – BÉTON, BLOC DE BÉTON OU BRIQUE - 3

AVERTISSEMENT : RISQUE D'EXPLOSION ET D'INCENDIE ! COUPER OU PERCER UNE CONDUITE DE GAZ PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient pas de conduite de gaz, d'eau, d'évacuation ou autre avant de couper, de percer ou de mettre en place des fixations.

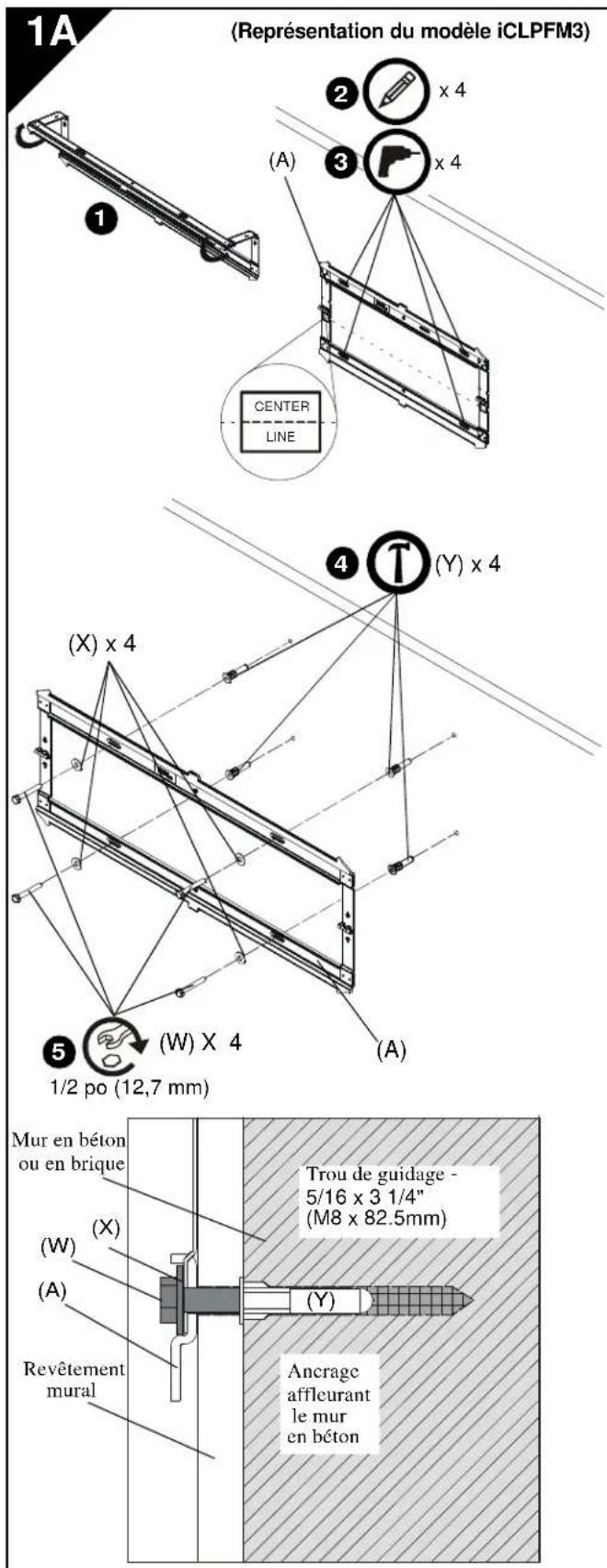

  1. Dépliez l'applique (A) pour la préparer au montage mural.
  2. Mettez l'applique (A) de niveau et marquez les emplacements des trous de guidage à l'emplacement de montage voulu.

REMARQUE : Pour le modèle iCLPFM3, il est possible d'utiliser les quatre trous intérieurs ou extérieurs.

REMARQUE : Pour le modèle iCXPFM3, utilisez les quatre trous extérieurs et les deux trous du milieu de l'applique pour l'installation.

REMARQUE : Le centre vertical de l'affichage sera aligné avec l'axe central indiqué sur les étiquettes situées juste en dessous de chaque charnière. Pensez à cela pour déterminer l'emplacement de montage.

  1. Percez des trous de guidage de 5/16 po (8 mm) dans le mur aux emplacements repérés. Percez les trous sur une profondeur minimale de 8,25 millimètres.
  2. Installez quatre brides d'ancrage en béton (E) dans les trous percés. Utilisez un marteau pour enfoncer les brides d'ancrage dans les trous.

IMPORTANT ! : Les ancrages doivent être installés à travers le revêtement de mur jusqu'à affleurer le mur en béton.

  1. À l'aide d'une clé de ½ po (12,7 mm), vissez les vis (C) à travers les rondelles plates (D), l'applique (A) et dans les brides d'ancrage (E).

(FA-FO) x 4, x 6, x 8 (FS) x 4, x 6, x 8 (trous non en retrait) (B) x 2 (FA-FO) x 4, x 6, x 8 (FS) x 4, x 6, x 8 (FP ou FQ) (nécessité de trous en retrait ou d'une profondeur supérieure) (B) x 2 *S'il faut une profondeur supplémentaire, il est possible d'empiler des bagues intercalaires (FP et FQ) l'une sur l'autre

INSTALLER LES PATTES DE FIXATION À L'ÉCRAN

Chief iCMPFM3B03 - INSTALLER LES PATTES DE FIXATION À L'ÉCRAN - 1

AVERTISSEMENT : La taille minimale de la configuration de trous de montage est de 100 mm x 100 mm pour le modèle iCMPFM3 et de 200 mm x 200 mm pour les modèles iCLPFM3 et iCXPFM3.

  1. Posez l'écran face vers le bas sur une surface de protection.

Chief iCMPFM3B03 - INSTALLER LES PATTES DE FIXATION À L'ÉCRAN - 2

ATTENTION : L'utilisation de vis d'un diamètre inapproprié peut endommager votre écran ! Des vis appropriées doivent facilement se visser dans les trous de montage.

  1. Sélectionnez le diamètre des vis en examinant le matériel (FA-FO) (8 mm, 6 mm, 5 mm ou 4 mm) et en les comparant avec les trous de montage de l'écran.

  2. Choisissez les bagues intercalaires :

  3. Si les trous de montage ne sont pas en retrait et si les deux pattes de fixation (B) peuvent reposer à plat contre l'écran, aucune bague intercalaire n'est alors nécessaire.

  4. Si les trous de montage sont en retrait, ou si des protubérances empêchent les pattes de fixation (B) de reposer à plat, vous devez utiliser les bagues intercalaires (FP ou FQ).
  5. S'il faut une profondeur supplémentaire derrière l'écran, il est possible d'empiler des bagues intercalaires (FP et FQ) l'une sur l'autre.

Chief iCMPFM3B03 - INSTALLER LES PATTES DE FIXATION À L'ÉCRAN - 3

ATTENTION : L'utilisation de vis de longueur inappropriée peut endommager votre écran ! Des vis appropriées s'insèrent sans toutefois être en contact avec le fond des trous de montage de l'écran.

  1. Choisissez la bonne longueur de vis :

- En utilisant votre main, insérez la vis la plus COURTE du diamètre sélectionné (FA, FE, FI ou FL) dans la patte de fixation (B), la rondelle universelle (FS), la bague intercalaire sélectionnée (FP ou FQ, si nécessaire), dans le trou de montage de l'écran. Ne vissez PAS maintenant la vis dans le trou.

- La bonne longueur de vis requiert que la base de la tête de vis ressorte de la rondelle plate à une distance supérieure ou égale au diamètre de la vis. Si la longueur de vis est inadéquate, sélectionnez une vis plus longue. Sélectionnez la vis la plus courte qui ressorte à la bonne longueur.

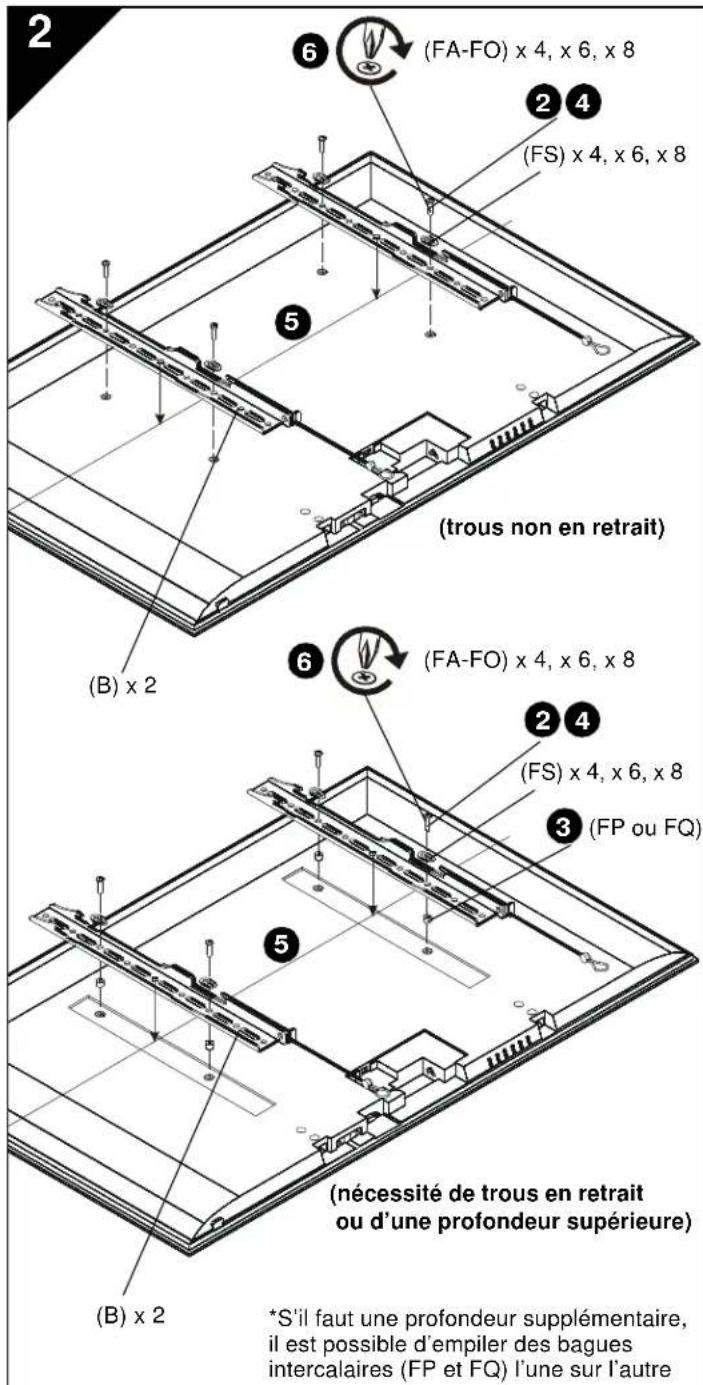

  1. Placez les pattes de fixation (B) sur l'écran en vous assurant que:

  2. Les crochets supérieurs sont dirigés vers le haut de l'écran.

  3. Le centre des pattes de fixation (B) se situe aussi près que possible du centre de l'arrière de l'écran une fois celles-ci installées. Le centre des pattes de fixation est indiqué par un trou en forme de losange.

  4. À l'aide d'un tournevis cruciforme, vissez soigneusement les vis sélectionnées à travers les rondelles universelles (FS), les pattes de fixation (B) et les bagues intercalaires (FP ou FQ, si nécessaire), dans l'écran.

  5. Serrez toutes les vis. Assurez-vous que tous les trous de montage applicables de l'écran (4, 6 ou 8) sont utilisés.

3 languette centrale les pattes de fixation d'interfae doivent être accrochées sur les côtés opposés à la languette centrale 5

(vues du côté gauche) béquille engagée béquille contre le mur position verrouillée 1 2 3 4 6

INSTALLER L'APPLIQUE AU MUR

Chief iCMPFM3B03 - INSTALLER L'APPLIQUE AU MUR - 1

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids combiné de tous les composants attachés ne dépasse pas 56,7 kg pour les modèles iCMPFM3 et iCLPFM3 ou 79,4 kg pour le modèle iCXPFM3. L'utilisation de produits dépassant le poids maximal indiqué risque de provoquer l'effondrement du support et de ses accessoires, avec d'éventuels risques de blessures.

Chief iCMPFM3B03 - INSTALLER L'APPLIQUE AU MUR - 2

AVERTISSEMENT : L'écran peut être très lourd ! Assurez-vous qu'il est possible de soulever et de manœuvrer l'écran en toute sécurité comme requis pour l'installer sur l'applique. L'absence de précaution adéquates peut entraîner des blessures corporelles graves ou endommager l'équipement !

Chief iCMPFM3B03 - INSTALLER L'APPLIQUE AU MUR - 3

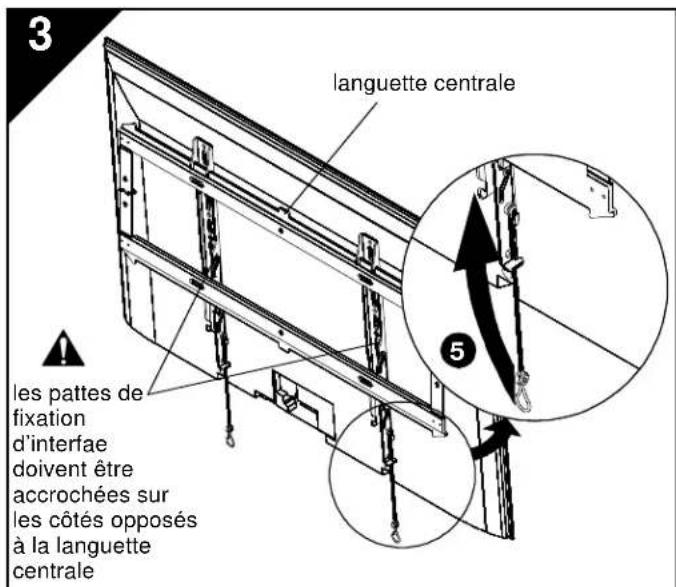

AVERTISSEMENT : Les pattes de fixation d'interface doivent être accrochées sur les côtés opposés à la languette centrale de l'applique !

  1. Assurez-vous que les pattes de fixation d'interface se trouvent en position béquille en tirant le plus loin possible sur les poignées.
  2. Accrochez l'écran avec les pattes de fixation (B) sur le rail supérieur de l'applique (A). La béquille doit être engagée dans la partie inférieure de l'applique.

REMARQUE : Tout ce qui concerne la gestion des câbles ou les réglages à l'arrière de l'écran doit être effectué lorsque l'écran repose sur la béquille.

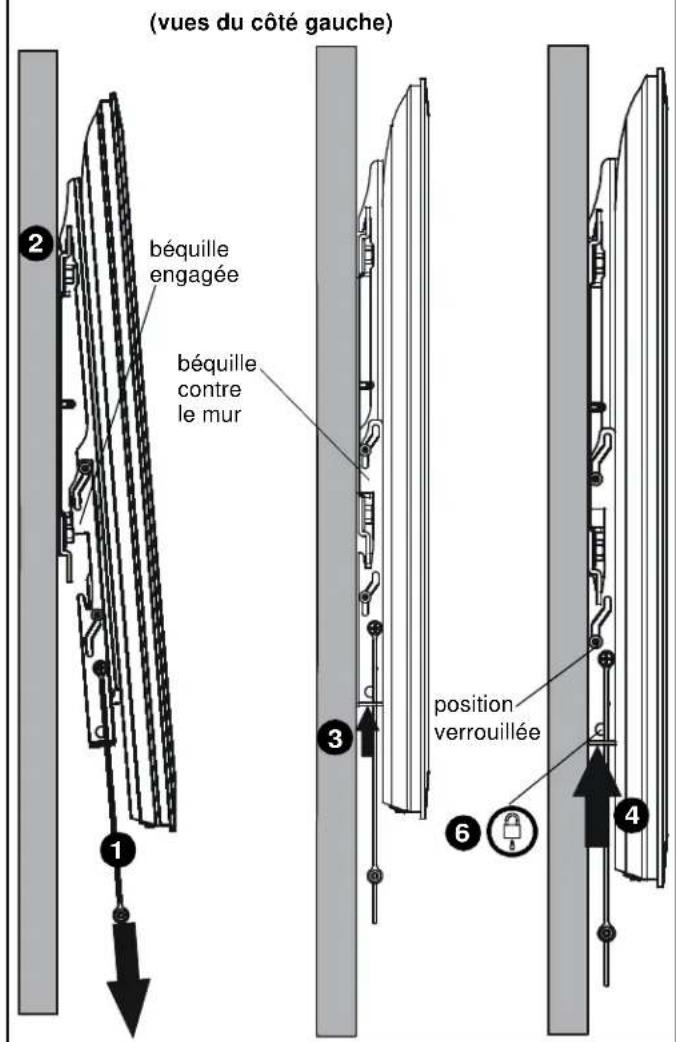

  1. Déverrouillez la béquille en appuyant sur les pattes de fixation d'interface jusqu'à ce que la béquille repose contre le mur.

  2. Appuyez un peu plus sur les pattes de fixation d'interface afin de verrouillez l'écran en position contre le mur.

  3. Les sangles peuvent rentrées derrière l'écran sur l'encoche des pattes de fixation d'interface (B) une fois l'installation terminée pour qu'elles ne soient pas visibles.

  4. (En option) Acheminez le cadenas ou le câble anti-vol (non inclus) à travers les trous du bas de la patte de fixation d'interface pour fournir une sécurité supplémentaire.
