iCMPFM2T03 - Supporto per schermo piatto Chief - Manuale utente e istruzioni gratuiti

Marca	Chief
Modello	iCMPFM2T03
Tipo di prodotto	Supporto a muro per schermo piatto
Carico massimo	56,7 kg (125 lb)
Materiale	Acciaio
Compatibilità modelli	iCMPFM2 (fisso) e iCMPTM2 (inclinazione)
Tipo di montaggio	Su palo di legno o muro di cemento
Distanza minima tra staffe a muro	304,8 mm
Diametro di foratura per legno	5,5 mm
Diametro di foratura per cemento	10 mm
Fissaggi forniti	Bulloni a testa tonda, rondelle, tasselli
Funzione di inclinazione	Sì (modello iCMPTM2 solo)
Regolazione orizzontale	Binari scorrevoli
Capacità strutturale richiesta	5 volte il peso totale supportato
Sicurezza	Evitare cavi elettrici e tubi del gas durante l'installazione
Manutenzione	Pulire con un panno umido
Utilizzo	Interno
Permutazione delle staffe	Possibile per adattare la posizione dei pulsanti

Domande frequenti - iCMPFM2T03 Chief

Qual è il peso massimo supportato dal supporto?

Il supporto iCMPFM2T03 può supportare un peso massimo di 56,7 kg (125 lb) per l'intero televisore e gli accessori fissati.

Posso installare questo supporto su un muro in cartongesso?

No, il supporto è progettato per essere montato direttamente su un palo di legno o un muro di cemento. Lo spessore massimo del cartongesso è di 16 mm, ma il supporto deve essere fissato su un palo portante.

Come installare il supporto su un muro di cemento?

Per un'installazione su cemento, praticare fori guida di 10 mm nelle posizioni segnate, inserire i tasselli forniti (J1) con un martello, quindi fissare il supporto con i bulloni a testa tonda (J3) e le rondelle (J2). Assicurarsi che il muro possa sopportare 5 volte il peso totale.

Le staffe di fissaggio possono essere permutate?

Sì, se necessario, le staffe di fissaggio dell'interfaccia destra e sinistra possono essere permutate per posizionare i pulsanti di inclinazione all'interno del supporto. Seguire i passaggi di permutazione descritti nel manuale.

Come inclinare lo schermo con il modello iCMPTM2?

Per il modello con inclinazione, allentare il pulsante situato sulla staffa di fissaggio dell'interfaccia, regolare l'inclinazione desiderata, quindi serrare il pulsante. Assicurarsi che lo schermo sia ben bloccato dopo la regolazione.

Qual è la distanza minima tra le staffe a muro?

La distanza orizzontale minima tra le staffe di fissaggio a muro è di 304,8 mm. Non installare le staffe a meno di questa distanza.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di una livella, di un trapano, di punte da 5,5 mm (legno) o 10 mm (cemento), di un martello (per i tasselli da cemento), di chiavi appropriate per i bulloni, e eventualmente di un cacciavite.

Cosa fare se le viti fornite non sono adatte al mio televisore?

Scegliere viti di dimensione corretta dal sacchetto di fissaggio (H). Se sono necessari distanziali, utilizzare viti più lunghe dello stesso diametro. Le viti devono avvitarsi facilmente e completamente nei fori di montaggio del televisore.

Il supporto è compatibile con tutti gli schermi piatti?

Il supporto è progettato per schermi piatti compatibili con i modelli iCMPFM2 e iCMPTM2. Verificare che il televisore rispetti la capacità di carico massima di 56,7 kg e che le staffe di fissaggio possano essere fissate saldamente sul retro dello schermo.

Come pulire il supporto a muro?

Utilizzare un panno umido per pulire il supporto. Non utilizzare prodotti abrasivi o chimici che potrebbero danneggiare la finitura.

MANUALE UTENTE iCMPFM2T03 Chief

AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni,anche letali,qualora non si osservino le istruzioni.

ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezzatura qualora non ci si attiene alle istruzioni al riguardo.

AVVERTENZA: La mancata comprensione e ottemperanza alle istruzioni fornite più provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'inistatatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite.

AVVERTENZA: Una resistenza strutturale inadequata per quello componente cui arrecare gravi infortuni o danneggiare l'apparecchiatura. è responsabilità dell'inistatatore verificare che la struttura alla quale è fissato il componente sostenga con sicurezza cinque volte il carico combinato di tutte l'apparecchiatura. Reinforzare la struttura secondo necessità prima di installare i componenti. La parete alla quale va fissato il supporto può essere spessore massimo in cartongesso di 1,6 cm (5/8").

AVVERTENZA: Un peso superiore alla capacité nominale cui arrecare gravi infortuni o danneggiare l'apparecchiatura. E responsabilità dell'installatore verificare che il peso totale di tutti i componenti montati sull'iCMPFM2/iCMPTM2 non superi 56.7 kg (125 lb).

1

INSTALLALLAZIONE I modelli iCMPFM2 e iCMPTM2 sono stati progettati per essere montati direttamente su una parete con montanti di legno o su una parete in calcestruzzo piano. L'iCMPFM2 è dotato di staffe fisse che mantengono la TV in posizione verticale nelle stoffe dell'iCMPTM2 consentono di inclinarre la TV. AVVERTENZA: L'INSTALLALLAZIONE ERRONEA PUO CAUSARE LA CADUTA DEL SUPPORTO CON POSSIBILITA DI GRAVI LESIONI PERSONALI E DANNI ALL'APPARECCHIATURA! è responsabilità degli installatori assicurarsi che la struttura su cui viene installato il supporto sia in grado di sostenerne cinque volte il peso dell'iCMPFM2 o dell'iCMPTM2 e delle parti di montaggio. Il peso complessivo non dovrà superare i 56,7 kg (125 libbre). Montaggio del supporto a parete 1. Porre entrambi i montanti a parete (F) sul pavimento. 2. Far scorrere le guide (A) nei montanti a parete. 3. Avvitare i tappi terminali (G) alle estremità di ciascuna guida. NOTA: Passare alla sezione Installazione su una parete con montanti di legno (2a) oppure a Installazione su una parete in calcestruzzo piano (2b).

2a

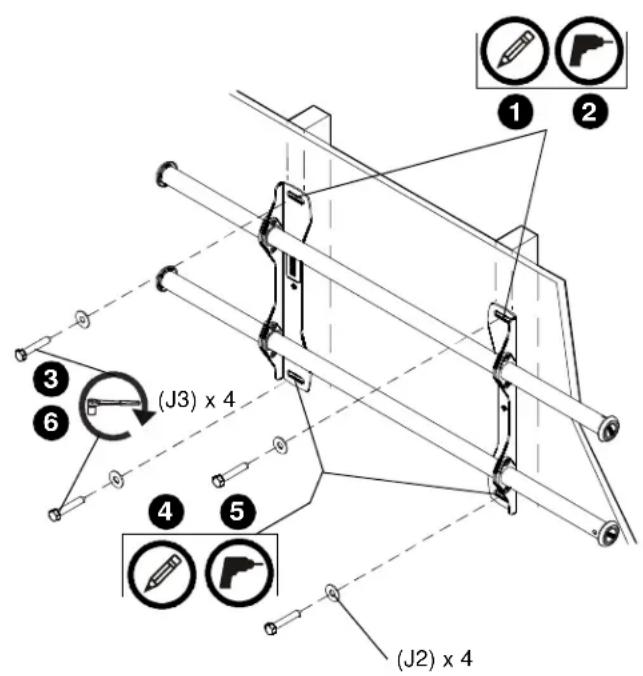

Installazione su una parete con montanti di legno 1. Determinare il centro dello schermo della TV e il punto in cui va collocato sulla parete. 2. Identificare il montante di legno più vicino, a destra e a sinistra del punto scelto. NOTA: Se l'area dello schermo è sovrapposta ad un montante, utilizzato quel montante e quello a destra o a sinistra di quest'ultimo. 3. Allineare i ribmi dei supporti al contrassegno del centro dello schermo per determinare il centro verticale. 4. Misurare 15 cm (6") in altezza, a partire alla linea centrale, per contrassegnare la posizione delle asole di montaggio superori.

2a

1. Con l'auto di una livella, contrassegnare la parete in corrispondenza di ciascun montante di legno su cui fissare il supportoattraverso le asole di montaggio superiori.

AVVERTENZA: PERICOLO DI SCOSSA ELETTRICA! IL TAGLIO O LA PERFORAZIONE DI CAVI ELETTRICI POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sua priva di cavi o fili elettrici prima di esguire fori o installare i dispositivi di fissaggio.

AVVERTENZA: PERICOLO DI ESPLOSIONE E INCENDIO! IL TAGLIO O LA PERFORAZIONE DI TUBI DELLE CONDUTTURE DEL GAS POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sia priva di tubi di gas, acqua e scarico o di qualunque altri tipo di conduttura prima di effettuare tagli, fori o installare i dispositivi di fissaggio.

1. Praticare un foro guida di 5,5 mm (7/32") in ciascun montante.
2. Usare due tirafondi da 8 mm (5 / 16^ )× 63mm (2 - 1 / 2^ ) (J3) e due rondelle piatte da 8mm (5 / 16^ ) J2 per fissare la parte superiore del supporto alla parete.
3. Contrassegnare i punti di fissaggio per le asole di montaggio inferiori, assicurandosi che i punti di fissaggio siano posizionati sui montanti di legno.
4. Praticare dei fori guida di 5,5 mm (7 / 32^n) in corrispondenza dei contrassegni per i fori di montaggio inferiori.
5. Usare due tirafondi da 8 mm (5/16") x 63 mm (2-1/2") (J3) e due rondelle piatte da 8 mm (5/16") (J2) per fissare il supporto alla parete attraverso i fori di montaggio inferiori.
6. Far scorrere le guide avvincandidosi il più possibile al centro dello schermo.

2b

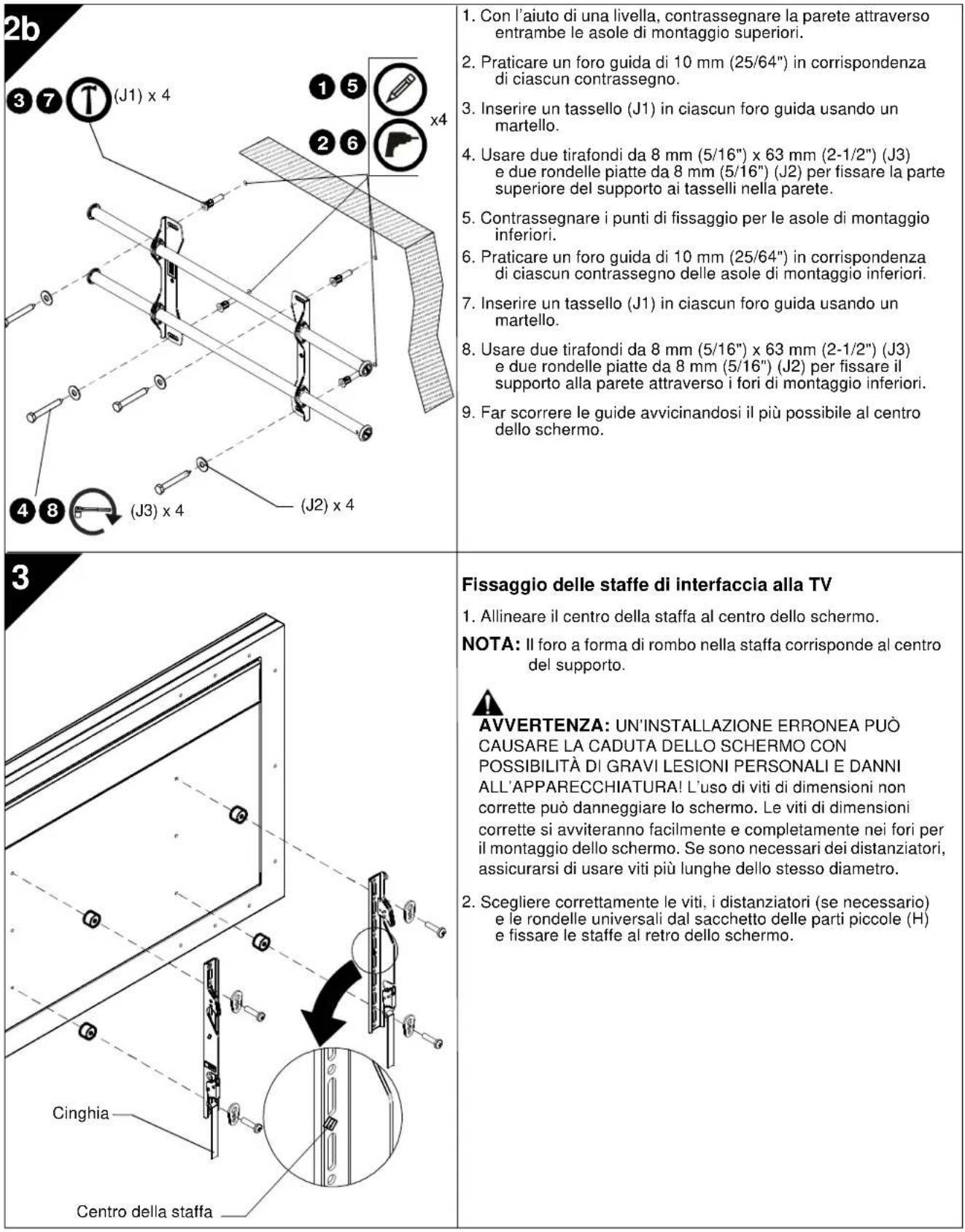

Installazione su una parete in calcestruzzo pieno

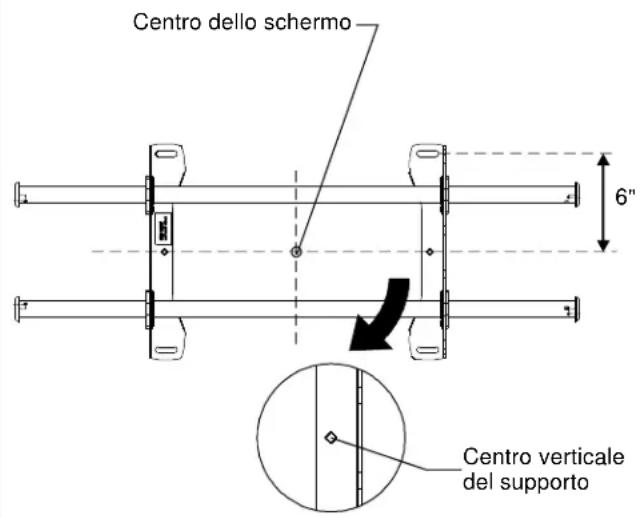

1. Determinare il centro dello schermo della TV e il punto in cui va collocato sulla parete.
2. Allineare i rombi dei supporti al contrassegno del centro dello schermo per determinare il centro verticale.
3. Misurare 15 cm (6") in altezza, a partire alla linea centrale, per contrassegnare la posizione delle asole di montaggio superiori.

ATTENZIONE: LA DISTANZA ORIZZONTALE MINIMA TRA LE DUE STAFFE A PARETE E DI 60 CM (12"). Non posizionare le staffe di montaggio a meno di 60 cm (12") l'une dall'altra.
AVVERTENZA: PERICOLO DI SCOSSA ELETTRICA!
IL TAGLIO O LA PERFORAZIONE DI CAVI ELETTRICI
POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che l'area dietro la superficie di montaggio sia priva di cavi o fili elettrici prima di eseguire fori o installare i dispositivi di fissaggio.
AVVERTENZA:PERICOLO DI ESPLOSIONE E INCENDIO!IL TAGLIO O LA PERFORAZIONE DI TUBI DELLE CONDUTTURE DEL GAS POSSONO CAUSARE LA MORTE O LESIONI GRAVI ALLE PERSONE! Assicurarsi SEMPRE che I'area dietro la superficie di montaggio sia priva di tubi di gas, acqua e scarico o di qualunque altri tipo di conduttura prima di effettuare tagli fori o installare i dispositivi di fissaggio.

4

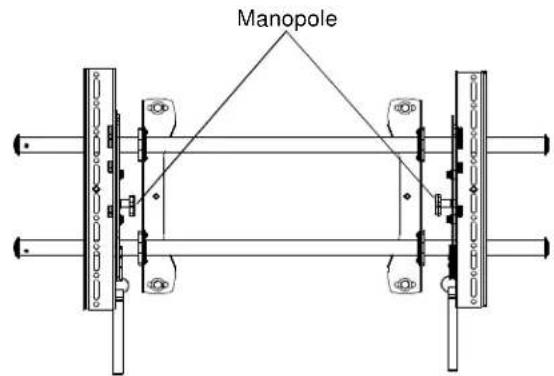

Manopole all'esternodellesstaffe

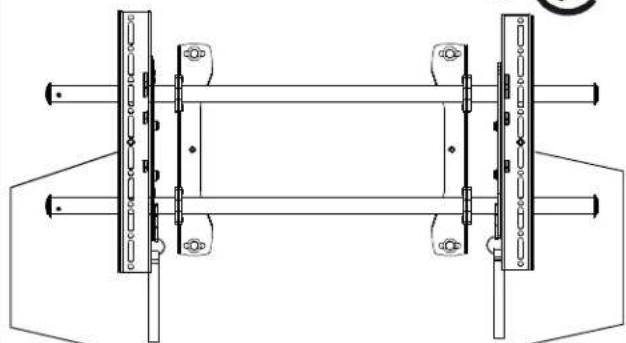

Inversione delle staffe di interfaccia (Opzionale)

Se, per necessità di INSTALLazione, occorre regolare la posizione delle staffe di interfaccia, sono disponibili diverse opzioni.

1. Le staffe a parete possono essere regolare lateralmente al punto di fissaggio.
2. La posizione delle staffe di interfaccia destra e sinistra cui è essere invertita in modo che le manopole delle staffe di interfaccia dell'ICLPTM2 siano rivolte verso l'interno del supporto.
3. Se necessario, le manopole di incinazione della staffa di interfaccia possono essere invertite per consentire l'inversione delle staffe di interfaccia.

a. Rimuovere lo schermo dal supporto.
b. Rimuovere le staffe di interfaccia dallo schermo.
c. Tenere in posizione orizzontale la staffa di interfaccia destra, stringendola bene in modo che i distanziatori non si muovano.
d. Rimuovere la manopola, la rondella e la vite.
e. Reinserire la manopola, la rondella e la vite nell'ordine inverso in modo che la manopola si trovi all'interno della staffa.
f. Invertire la staffa di interfaccia destra mettendola a sinistra del supporto a parete.
g. Ripetere le operazioni descritte dal punto 3c al punto 3f per la staffa di interfaccia sinistra.

Inclinazione delle staffe di interfaccia (iCMPTM2 soltanto)

Le staffe possono essere inclinate allentando la manopola delle staffe, inclinandole nella posizione desiderata e stringendo nuovamente la manopola.

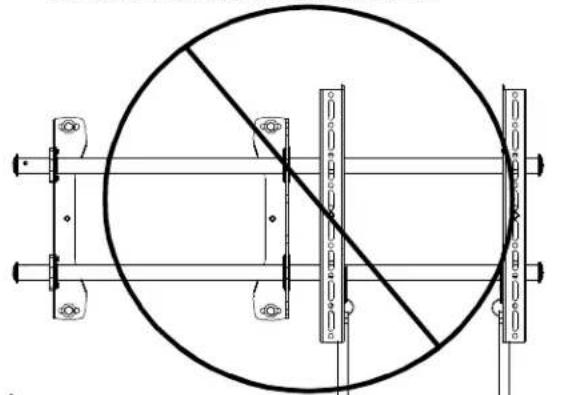

Non posizionare MAI entrambe le staffe di interfaccia allo stesso lato rispetto alla linea centrale del supporto a parete (LC)!

Le staffe di interfaccia non devono essere MAI posizionate entrambe allo stesso lato delle staffe a parete!

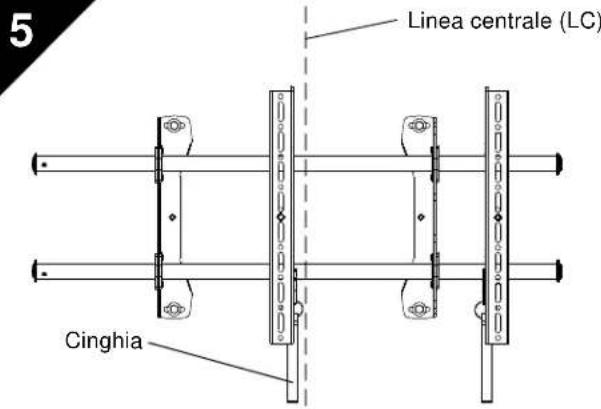

Fissaggio dello schermo al supporto a parete

1. Regolare la cinghia in Velcro® (se necessario) in modo che non si estenda altre la base dello schermo.
   NOTA: Fare in modo che le staffe di interfaccia NON siano posizionate entrambe allo stesso lato della staffa a parete.
   NOTA: Non posizionare MAI entrambé le staffe di interfaccia allo stesso dato rispetto alla linea centrale del supporto a parete!

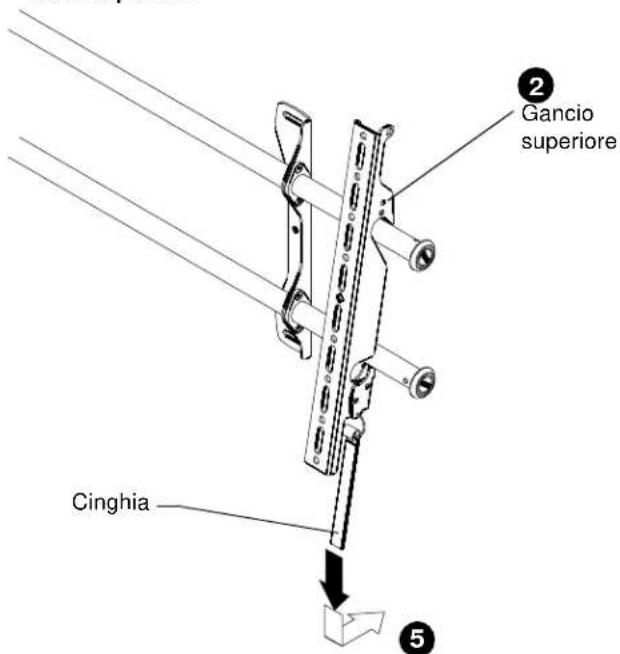

2. Agganciare il gancio superiore delle staffe di interfaccia alla barra superiore del supporto.
   NOTA: Lo schermo va installato inizialmente in modalità "di appoggio" per permettere di accedere lavoramente ai cavi.
3. Far scivolare lo schermo e le barre nella posizione di visualizzazione desiderata.
4. Far passare i cavi tra la parete e le barre.

TENZIONE: PRECAUZIONE CONTROL

IMPIGLIAMENTO O PIZZICAMENTO! Tenere le dita, le mani e i cavi lontano dalle aree che presentano rischi di impigliamento o pizzicamento.

1. Tirare le cinghie verso il basso e spingere internamente verso la parete, agganciando le staffe di interfaccia alla barra inferiore e bloccando la base dello schermo al supporto.

(Schermo non molto per una migliorie visione del montaggio)
