BRUKSANVISNING iCSPTP2T02 Chief

WARNING: WARNING indikerar en risk för allvarlig skada eller dödstall om du inte följer anvisningarna.

FÖRSIKTIGHET: FÖRSIKTIGHET indikerar en risk för skada eller förstörelse av utrustningen om du inte föller anvisningarna.

WARNING: Om du inte läser, inte förstår ordentligt eller inte följer alla anvisningar kan det leda till allvarlig personskada, skada på utrustning eller upphåvande av fabriksgaranti. Det är installatörens ansvar att se till att alla komponenter är hopsatta ordentligt och monteras enligt medföljande anvisningar.

WARNING: HostadAtanhat att alkarotika silkolein atodouall

TÄRKEÄT VAROITUKSET JA HÄLYTYKSET

Installation på träregel

VARNING: Om den här komponenten monteras på ett för svagt underlag kan detta orsaka allvarliga personskador eller skador på utrustningen! Det är montörens ansvar att se till att det underlag på vilket komponenten monteras klarar att stötta upp fem gånger hela vikten för all utrustning. Förstärk konstruktionen vid behov innan komponenten monteras.

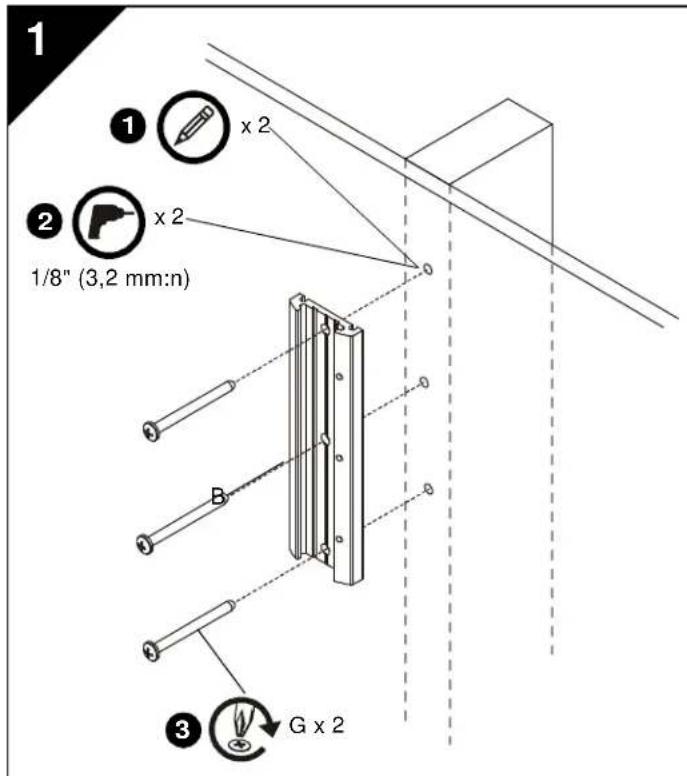

1. Montera väggplattan plant (B) och märk ut platserna för hålen.
2. Borra 3,2 mm hål (1/8") i träregeln.
3. Montera skruvarna (G) genom väggplattan (B) in i träregeln.

MONTERA HUVUDENHETEN PÅ SKÄRMEN

VARNING: Om viktkapaciteten överskrids finns risk för allvarliga personskador eller skador på utrustningen! Det är montörens ansvar att kontrollera att den kombinerade vikten för alla komponenterna som monterats på iCSPTP2 inte överskrider 18 kg (40 lbs).

1. Fortsätt på följande sätt:

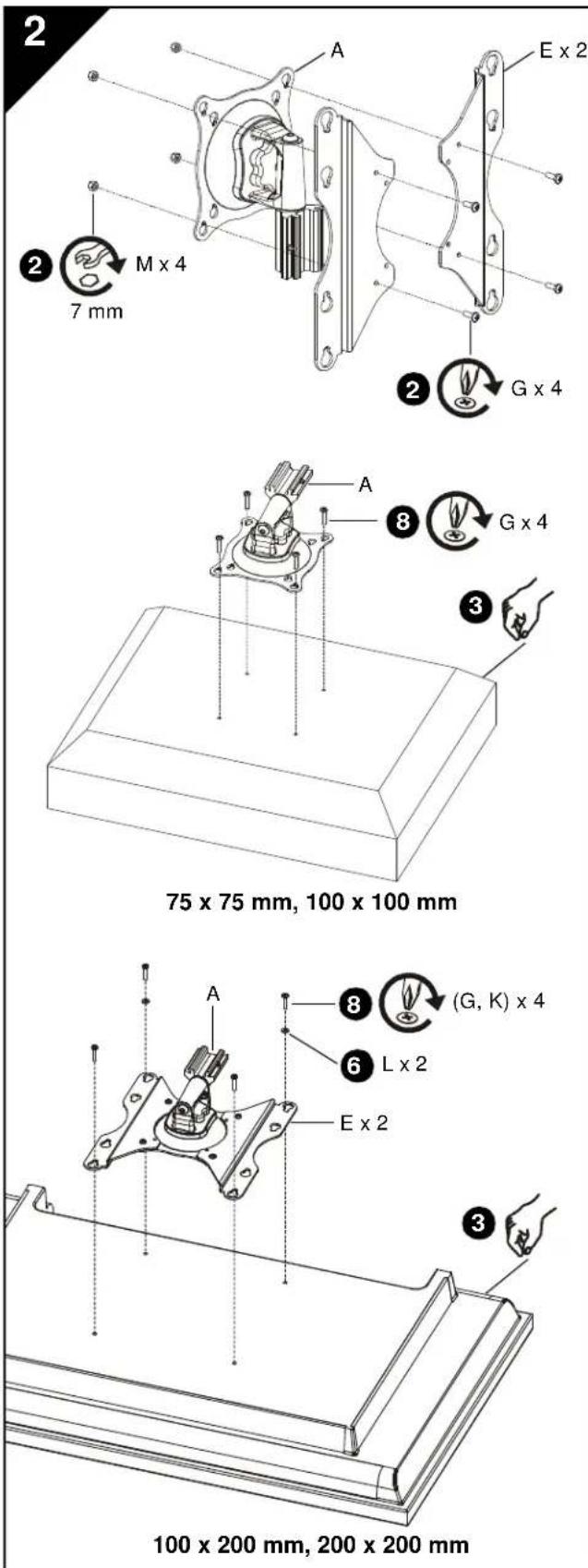

2. Om skärmen har ett fästhålsmönster på 100 x 200 mm eller 200 x 200 mm, gå vidare till steg 2 nedan och se figuren nere till vänster.

3. Om skärmen har ett fästhålsmönster på 75 x 75 mm eller 100 x 100 mm, gå vidare till steg 3 nedan. (Se figuren till vänster i mitten.)

4. Montera skruvarna (G) genom fästena (E) och huvudenheten (A) i muttrarna (M). (Se figuren uppe till vänster.)

5. Lägg skärmen försiktigt med framsidan nedåt på en skyddande yta.

6. Fortsätt på följande sätt:

7. Om fästhålen är infällda i skärmens bakre yta, gå vidare till steg 5 nedan.

8. Om fästhålen är i linje med skärmens bakre yta, gå vidare till steg 6 nedan.

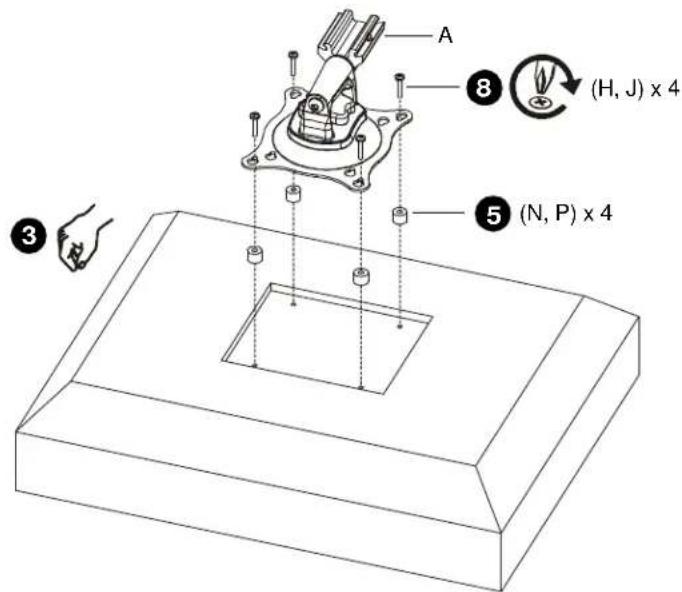

9. Sätt fyra distansbrickor (N eller P beroende på vilken som passar) över respektive fästhål baktill på skärmen. Välj den kortaste distansbrickan som ger tillräcklig utfyllnad. Alla distansbrickor måste ha samma längd.

10. Välj skruvens längd:

11. För fästhål som är i linje med ytan, använd skruvar typ (G) eller (K).

12. Om du använder distansbrickor (N) ska du använda skruvtyp (H).

13. Om du använder distansbrickor (P) ska du använda skruvtyp (J).

14. Orientera huvudenheten (A) så att de droppformade fästhålen är i linje med hålen på skärmen eller hålen på distansbrickorna (N, P), beroende på modell.

2

MONTERA HUVUDENHETEN PÅ SKÄRMEN (fortsättning)

WARNING: Om du använder skruvar med fel dimension kan skärmen skadas! Rätt skruvar kommer lätt att kunna gångas in i skärmens fästhål helt och hålet.

1. Montera skruvarna genom brickorna (L, i förekommande fall), de droppformade fästhålen, samt distansbrickorna (N eller P beroende på modell) på skärmen.

- Om du använder skruvar med 4 mm diameter (G, H, eller J) genom fästen av typ (E) ska du också använda brickor av typ (L) för nedre paret av droppformade fästhål.

1. Dra åt alla fyra skruvarna. Dra inte åt för härt!

3

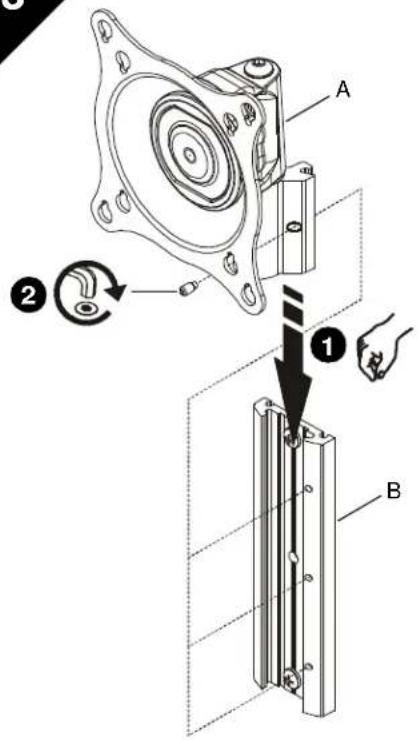

1. Rikta in huvudenheten (A) på väggplattan (B) och skjut den på plats.

MÄRK: För tydlighetens skull visas inte själva skärmen.

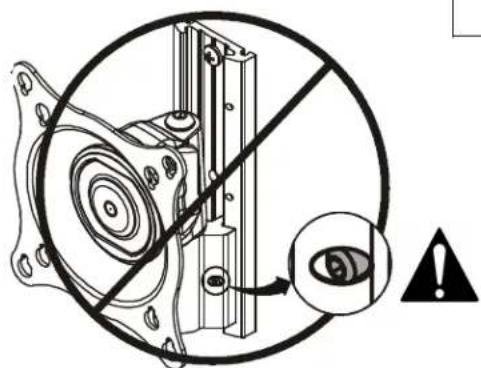

VARNING: Om sexkantskruven inte kan riktas in med hålet i väggplattan (B) kan huvudenheten (A) lossna och falla ner, vilket kan orsaka allvarliga personskador eller skador på utrustningen! Sexkantskruven ska försvinna in i huvudenhetens hål efter åtdragning.

1. Använd sexkantnyckeln (R) och dra åt skruven med sexkanthuvudet i huvudenheten (A). Kontrollera att skruven greppar ett av de tre hålen i väggplattan (B).

MÄRK: Det finns tre hål i väggplattan (B) för höjdinställningen.

1. Rikta in käpan (C) med spåren på väggplattan (B) och skjut på plats.

2. Rikta in kåporna (D) med hålen i väggplattan (B) och skjut på plats.

WARNING: Om justeringsmekanismen lossas eller dras åt överdrivet mycket finns risk för allvarliga personskador eller skador på utrustningen!

1. För att justera lutning/vridning/tippning: lossa justeringsreglaget en aning (moturs sett från skärmens baksida), flytta skärmen till önskad vinkel och dra åt justeringsreglaget igen.

2. FRIVILLIGT: Ytterligare justering av vridanordningen kan göras genom att lossa eller dra åt justeringsskruven en aning med sexkantnyckeln (Q). Skruvarna får ENDAST justeras för att uppnå önskad spännkraft.

1 ① x 2 ② x 2 1/8" (3,2 mm:n) ③ G x 2
