BEDIENUNGSANLEITUNG iCSPTP2T02 Chief

WICHTIGE WARN- und VORSICHTSHINWEISE!

WARNUNG: Ein WARNHINWEIS macht auf mögliche schwere oder tödliche Verletzungen aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

VORSICHT: Ein VORSICHTSHINWEIS macht auf Schäden oder mögliche Zerstörung des Geräts aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

WARNUNG: Falls nicht alle Anweisungen gelesen und gut verstanden werden, kann dies zu schweren Körperverletzungen, Schaden an den Geräten führen und die Werksgarantie nichtig machen! Der Monteur ist dafür verantwortlich, dass alle Komponenten unter Einhaltung der mitgelieferten Anweisungen korrekt zusammengebaut und eingebaut werden.

WARNUNG: Wenn für diese Komponente keine

ausreichende bauliche Tragkraft vorhanden ist, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Installateur ist dafür verantwortlich zu überprüfen, ob die Wand, an der diese Komponente verankert wird, das Fünffache der Gesamtlast aller befestigten Geräte sicher tragen kann. Andernfalls muss die Wand verstärkt werden, bevor die Komponente angebracht wird.

WARNUNG: Wenn das zulässige Gewicht überschritten wird, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Monteur ist dafür verantwortlich, dass das kombinierte Gewicht aller Komponenten, die am Modell iCSPTP2 befestigt sind, nicht mehr als 18 kg beträgt.

ADVERTÊNCIAS e AVISOS IMPORTANTES!

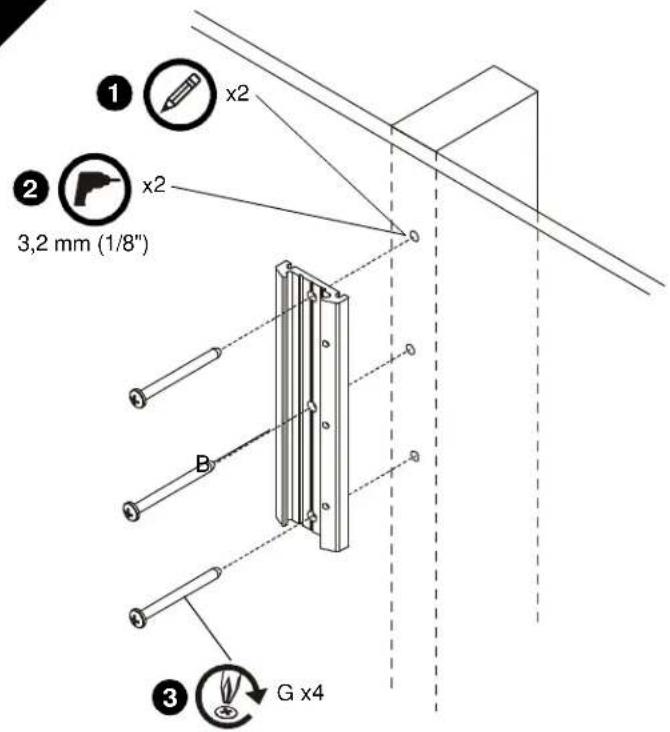

Installation an Holzpfosten

WARNUNG: Wenn für diese Komponente kein Bauteil mit ausreichender Tragfähigkeit bereitgestellt wird, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen. Der Installateur ist dafür verantwortlich sicherzustellen, dass das Bauwerk, an welchem diese Komponente befestigt wird, das Fünffache der Gesamtlast aller Geräte sicher tragen kann. Das Bauwerk muss nach Bedarf vor dem Einbau der Komponente verstärkt werden.

1. Die Wandplatte (B) nivellieren und die Positionen der Vorbohrlöcher markieren.
2. Vorbohrlöcher mit einem Durchmesser von 3,2 mm (1/8 Zoll) in die Holzpfosten bohren.
3. Schrauben (G) durch Wandplatte (B) in den Holzpfosten einbauen.

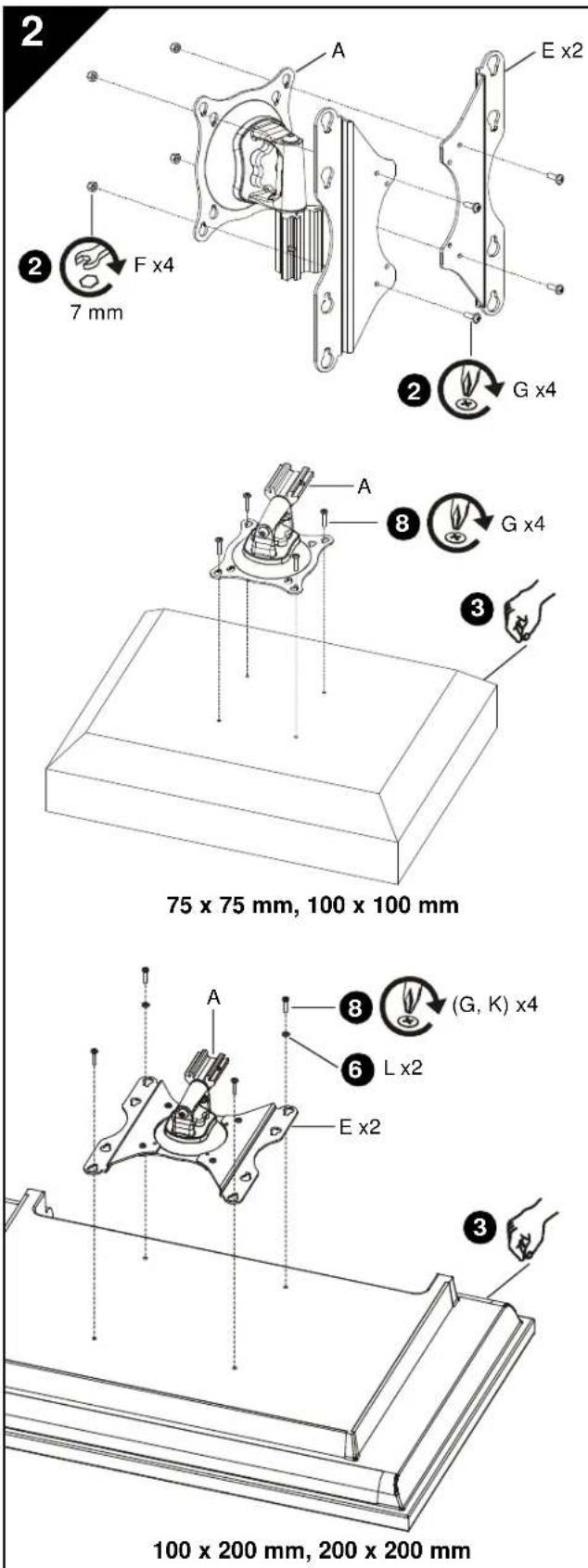

EINBAU DER KOPFBAUGRUPPE AM DISPLAY

WARNUNG: Die Überschreitung der Tragfähigkeit kann zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Installateur ist dafür verantwortlich sicherzustellen, dass das Gesamtgewicht aller am iCSPTP2 befestigten Komponenten 18 kg (40 lbs) nicht überschreitet.

1. Wie folgt vorgehen:

2. Wenn das Display über ein Montagelochmuster von 100 x 200 mm oder 200 x 100 mm verfügt, mit Schritt 2 weiter unten fortfahren.

3. Wenn das Display über ein Montagelochmuster von 75 x 75 mm oder 100 x 100 mm verfügt, mit Schritt 3 weiter unten fortfahren.

4. Schrauben (G) durch Halterungen (E) und Kopfbaugruppe (A) in Muttern (M) einbauen.

5. Display mit der Vorderseite nach unten vorsichtig auf eine Schutzfläche legen.

HINWEIS: Die Montagelochmuster 100 x 100 mm und 200 x 200 mm sind abgebildet; die Muster 75 x 75 mm und 100 x 200 mm sind ähnlich.

1. Wie folgt vorgehen:

2. Wenn die Montagelöcher auf der Rückseite des Displays in der Fläche versenkt sind, mit Schritt 5 weiter unten fortfahren.

3. Wenn die Montagelöcher bündig an der Rückseite des Displays anliegen, mit Schritt 6 weiter unten fortfahren.

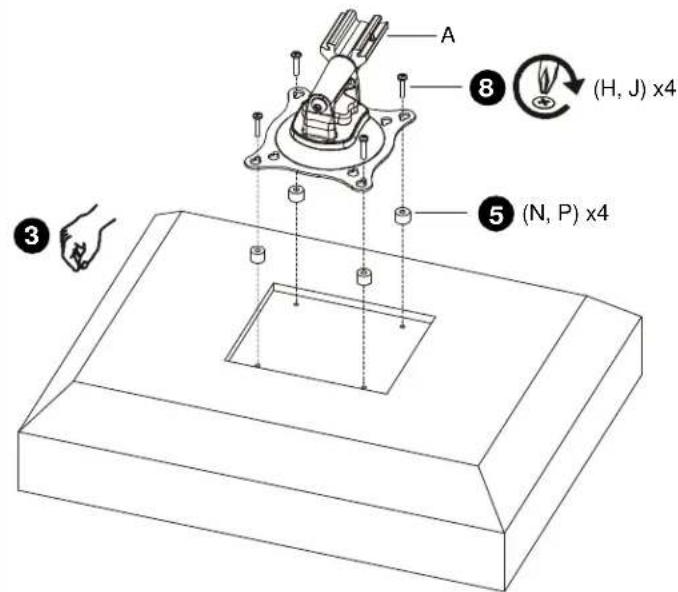

4. Vier Distanzhülsen (entweder N oder P) über jedes Montageloch auf der Rückseite des Displays positionieren. Dabei sollte die kürzeste Distanzhülse gewählt werden, die eine ausreichende Überbrückung bietet. Alle Distanzhülsen müssen dieselbe Länge aufweisen.

5. Schraubenlänge wählen:

- Für bündige Montagelöcher entweder Schrauben (G) oder (K) verwenden.

- Wenn Distanzhülsen (N) verwendet werden, müssen Schrauben (H) benutzt werden.

- Wenn Distanzhülsen (P) verwendet werden, müssen Schrauben (J) benutzt werden.

1. Die Kopfbaugruppe (A) so ausrichten, dass die Montagelanglöcher entweder auf die Löcher im Display oder die Löcher in den Distanzhülsen (N, P) ausgerichtet sind.

2

VORSICHT: Die Verwendung von Schrauben der falschen Größe können zur Beschädigung Ihres Displays führen! Die richtigen Schrauben lassen sich leicht und vollständig in die Montagelöcher des Displays einführen.

1. Die ausgewählten Schrauben durch Unterlegscheiben (ggf. L), Montagelanglöcher und Distanzhülsen (ggf. N oder P) in das Display einbauen.

- Wenn Schrauben mit einem Durchmesser von 4 mm (G, H oder J) durch Halterungen (E) eingebaut werden, dann müssen zusätzlich Unterlegscheiben (L) für das untere Paar Montagelanglöcher verwendet werden.

1. Alle vier Schrauben festziehen. Nicht zu fest anziehen!

3

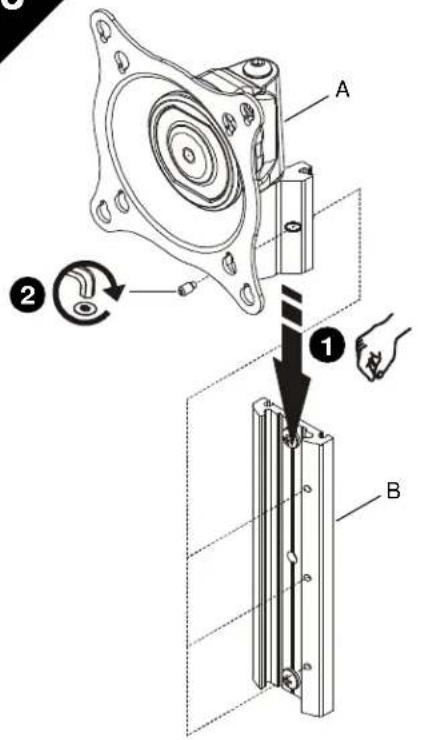

1. Kopfbaugruppe (A) auf Wandplatte (B) ausrichten und in Position schieben.

HINWEIS: Zur Verdeutlichung ist das Display nicht abgebildet.

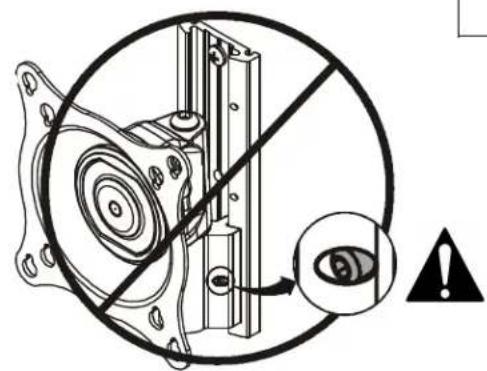

WARNUNG: Wenn die Sechskantkopfschraube nicht auf das Loch in der Wandplatte (B) ausgerichtet wird, kann die Kopfbaugruppe (A) herunterfallen, was zu schweren Körperverletzungen oder Schäden an den Geräten führt! Die Sechskantkopfschraube sollte nach dem Festziehen ganz im Kopfbaugruppenloch versenkt sein.

1. Die Sechskantkopfschraube in der Kopfbaugruppe (A) mit dem Sechskantschlüssel (R) festziehen; dabei darauf achten, dass die Schraube in eines der drei Löcher in der Wandplatte (B) eingreift.

HINWEIS: In die Wandplatte (B) sind drei Löcher eingelassen, um eine Höhenverstellung zu ermöglichen.

1. Abdeckung (C) auf die Rillen in der Wandplatte (B) ausrichten und in Position schieben.

2. Kappen (D) auf die Löcher in der Wandplatte (B) ausrichten und in Position schieben.

WARNUNG: Ein zu starkes Lösen oder Festziehen von Einstellmechanismen kann zu schweren Körperverletzungen oder Schäden an den Geräten führen!

1. Zur Einstellung des Neigungs-/Schwenkungs-/Rollwinkels den Einstellungsknopf leicht lösen (von der Rückseite des Displays aus betrachtet gegen den Uhrzeigersinn), das Display in den gewünschten Winkel bringen und den Einstellungsknopf wieder festziehen.

2. OPTIONAL: Eine weitere Einstellung der Schwenkung kann durch leichtes Lösen oder Festziehen der Einstellschraube mit dem Sechskantschlüssel (Q) erzielt werden. Die Schrauben NUR so weit einstellen, dass die gewünschte Spannung erzielt wird.
