iCSPTP2T02 - Supporto per schermo piatto Chief - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto a parete per schermo piatto
Marca	Chief
Modello	iCSPTP2T02
Capacità di carico massima	18 kg (40 lb)
Compatibilità VESA	75x75, 100x100, 100x200, 200x100 mm
Materiali	Acciaio
Fissaggio a parete	Su trave in legno (viti in dotazione)
Regolazioni	Inclinazione, rotazione, rollio (tramite pulsante e vite esagonale)
Tipo di installazione	Fissa, con possibilità di regolazione in altezza (3 posizioni)
Contenuto della confezione	Piastra murale, blocco testa, guaina, puntale, supporti (E), distanziali (N, P), viti (G, H, J, K), rondelle (L), dadi (M), chiavi esagonali (Q, R)
Orientamento	Orizzontale o verticale a seconda della regolazione
Pulizia	Panno morbido e asciutto, evitare prodotti abrasivi
Sicurezza	Non superare la capacità di carico; assicurarsi che la struttura supporti 5 volte il peso totale
Riparabilità	Ricambi disponibili tramite il produttore; serraggio delle viti regolabile

Domande frequenti - iCSPTP2T02 Chief

Qual è il peso massimo supportato dal supporto iCSPTP2T02?

Il supporto può sostenere fino a 18 kg (40 lb). Non superare mai questo limite per evitare rischi di lesioni o danni.

Il supporto è compatibile con uno schermo VESA 200x200?

No, le dimensioni VESA supportate sono 75x75, 100x100, 100x200 e 200x100 mm. Per uno schermo 200x200 è necessario utilizzare un altro modello.

Come installare il supporto su un muro in cemento?

Il manuale menziona solo l'installazione su trave in legno. Per un fissaggio su cemento, si consiglia di utilizzare tasselli adatti non forniti. Consultare un professionista.

Posso regolare l'inclinazione dello schermo dopo l'installazione?

Sì, allentare il pulsante di regolazione (ruotare in senso antiorario visto da dietro), regolare l'angolo, quindi serrare. È possibile una regolazione fine della rotazione con la chiave esagonale (Q).

Quali strumenti sono necessari per l'installazione?

Le chiavi esagonali (Q e R) sono in dotazione. A seconda del muro, avrete bisogno di un trapano, di una livella a bolla e eventualmente di un cacciavite.

Come pulire il supporto?

Utilizzare un panno morbido e asciutto. Evitare detergenti abrasivi o liquidi che potrebbero danneggiare la finitura.

Cosa fare se le viti in dotazione non sono adatte al mio schermo?

Selezionare la lunghezza appropriata tra le viti in dotazione (G, H, J, K) o utilizzare i distanziali. Le viti devono infilarsi facilmente e completamente senza forzare.

Il supporto permette di ruotare lo schermo in modalità verticale?

Sì, grazie alla regolazione della rotazione. Allentare il pulsante di regolazione, ruotare lo schermo di 90°, quindi serrare. Assicurarsi che il peso sia centrato.

Posso installare il supporto su una parete in cartongesso senza trave?

No, il manuale richiede un fissaggio su trave in legno. Se si deve utilizzare una parete in cartongesso, rinforzarla preventivamente per sostenere 5 volte il peso totale.

Come sapere se la struttura del muro è abbastanza solida?

L'installatore deve assicurarsi che il muro supporti cinque volte il peso combinato dello schermo e del supporto. Consultare un professionista in caso di dubbio.

MANUALE UTENTE iCSPTP2T02 Chief

AVVERTENZE e PRECAUZIONI IMPORTANTI!

AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni, anche letali, qualora non si osservino le istruzioni.

ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezzatura qualora non ci si attiene alle istruzioni al riguardo.

AVVERTENZA: La mancata comprensione e ottemperanza alle istruzioni fornite può provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'installatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite.

AVVERTENZA: Una resistenza strutturale inadeguata per questo componente può arrecare gravi infortuni o danneggiare l'apparecchiatura. È responsabilità dell'installatore verificare che la struttura alla quale è fissato il componente sostenga con sicurezza cinque volte il carico combinato di tutta l'apparecchiatura. Rinforzare la struttura secondo necessità prima di installare i componenti.

AVVERTENZA: Un peso superiore alla capacità nominale può arrecare gravi infortuni o danneggiare l'apparecchiatura. È responsabilità dell'installatore verificare che il peso totale di tutti i componenti montati sull'i iCSPTP2 non superi 18 kg (40 lb).

Installazione su montante di collegamento di legno

AVVERTENZA: Una resistenza strutturale inadeguata per questo componente può provocare lesioni gravi o danneggiare l'apparecchiatura. È responsabilità dell'installatore verificare che la struttura alla quale è fissato il componente sostenga con sicurezza cinque volte il carico combinato di tutta l'apparecchiatura. Rinforzare la struttura secondo necessità prima di installare i componenti.

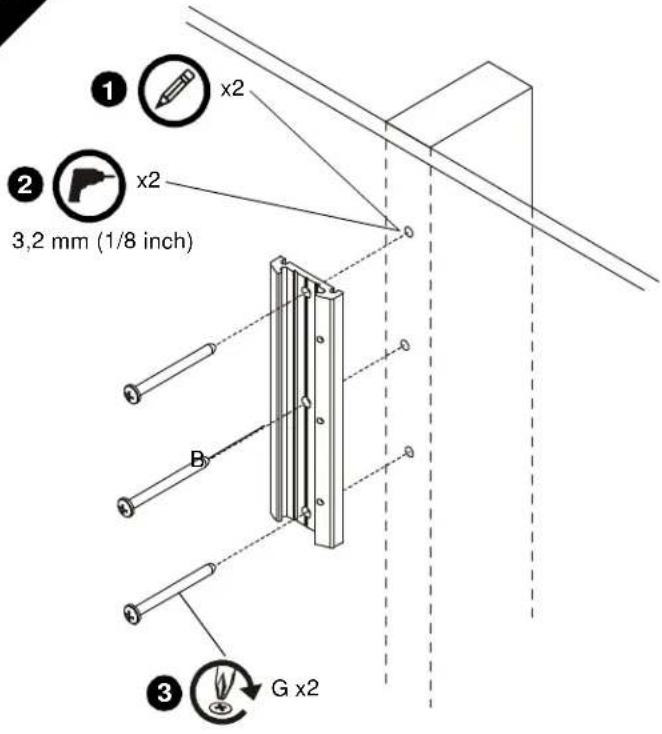

1. Mettere in squadra la piastra a parete (B) e contrassegnare i punti per i fori pilota.
2. Praticare fori pilota da 3,2 mm (1/8") nel montante in legno.
3. Installare le viti (G) attraverso la piastra a parete (B), nel montante in legno.

INSTALLAZIONE DEL BLOCCO TESTA SUL DISPLAY

AVVERTENZA: Un peso superiore alla capacità nominale può provocare gravi lesioni personali o danneggiare l'apparecchiatura. È responsabilità dell'installatore verificare che il peso totale di tutti i componenti montati sul iCSPTP2 non superi 18 kg (40 lbs).

1. Procedere nel modo seguente:

2. Se il display dispone di uno schema di fori di 100 x 200 mm o 200 x 100 mm, proseguire con il passaggio 2 riportato di seguito.

3. Se il display dispone di uno schema di fori di 75 x 75 mm o 100 x 100 mm, proseguire con il passaggio 3 riportato di seguito.

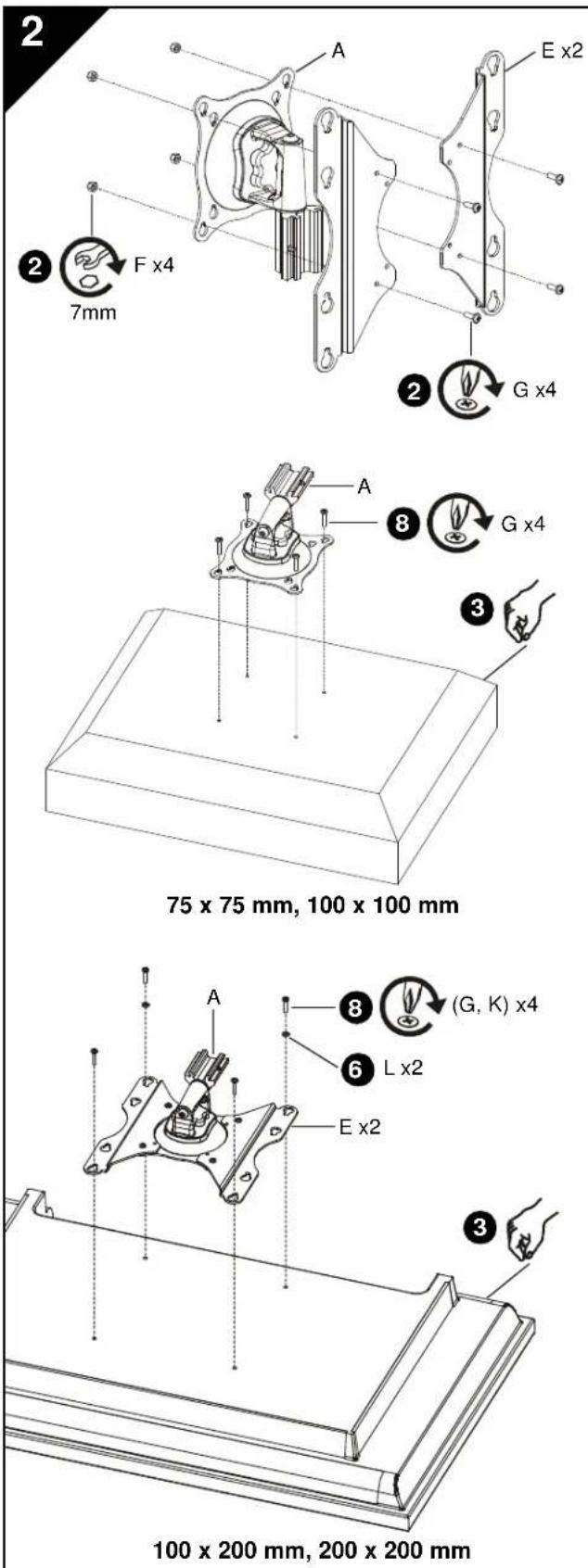

4. Installare le viti (G) attraverso le staffe (E) e il blocco testa (A) nei dadi (M).

5. Appoggiare lentamente il display con lo schermo rivolto verso il basso su una superficie protetta.

NOTA: Gli schemi di fori illustrati sono di 100 x 100 mm e 200 x 200 mm; vengono illustrati anche modelli simili di 75 x 75 mm e 100 x 200 mm.

1. Procedere nel modo seguente:

2. Se i fori di montaggio sono incassati nella superficie posteriore del display, proseguire con il passaggio 5 riportato di seguito.

3. Se i fori di montaggio sono a filo con la superficie posteriore del display, proseguire con il passaggio 6 riportato di seguito.

4. Inserire quattro distanziatori (N o P, se presenti) su ogni foro di montaggio nella parte posteriore del display. Selezionare il distanziatore più corto che può fornire lo spazio richiesto. Tutti i distanziatori devono essere di pari lunghezza.

5. Selezionare la lunghezza delle viti:

• Per i fori di montaggio a filo, utilizzare le viti (G) o (K), se presenti.

- Se vengono utilizzati i distanziatori (N), utilizzare le viti (H).

- Se vengono utilizzati i distanziatori (P), utilizzare le viti (J).

1. Orientare il blocco testa (A) in modo che i fori a goccia siano allineati con i fori del display o i fori dei distanziatori (N, P), se presenti.

2

ATTENZIONE: L'uso di viti di lunghezza errata può danneggiare il display. Se le viti sono di misura corretta, l'avvitamento completo nei fori sarà agevole.

1. Inserire le viti selezionate attraverso le rondelle (L, se presenti), i fori a goccia e i distanziatori (N o P, se presenti) nel display.

- Se vengono inserite viti con un diametro di 4 mm (G, H o J) attraverso le staffe (E), utilizzare anche i distanziatori (L) per i due fori a goccia inferiori.

1. Serrare tutte e quattro le viti. Non avvitare eccessivamente.

3

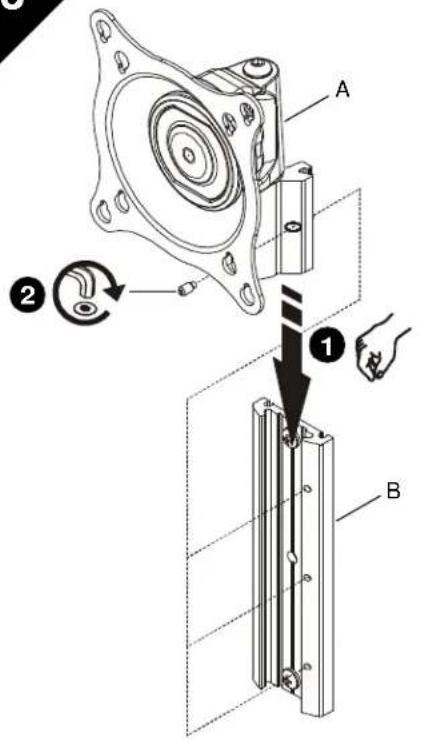

1. Allineare il blocco testa (A) con la piastra a parete (B) e farla scivolare in posizione.

NOTA: Il display non viene mostrato per una maggiore chiarezza.

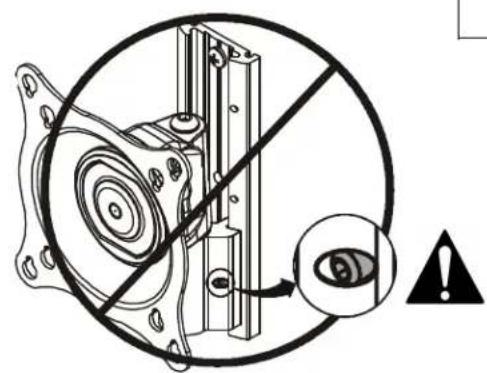

AVVERTENZA: Il mancato allineamento della vite a testa esagonale con il foro nella piastra a parete (B) potrebbe fare cadere il blocco testa (A), provocando lesioni gravi o danni all'apparecchiatura. La vite a testa esagonale dovrebbe penetrare completamente nel foro del blocco testa dopo il serraggio.

1. Con la chiave esagonale (R), serrare la vite a testa esagonale nel blocco testa (A) verificando che la vite si innesti in uno dei tre fori della piastra a parete (B).

NOTA: La piastra a parete contiene tre fori (B) che consentono di regolare l'altezza.

1. Allineare il copripiastra (C) con le scanalature nella piastra a parete (B) e farlo scivolare in posizione.

2. Allineare i coperchi (D) con i fori nella piastra a parete (B) e farli scivolare in posizione.

AVVERTENZA: Un allentamento o un serraggio eccessivo del meccanismo di regolazione può provocare gravi lesioni personali o danneggiare l'apparecchiatura.

1. Per regolare il passo, la parte girevole o l'oscillazione trasversale, allentare lentamente la manopola di regolazione (in senso antiorario quando si osserva la parte posteriore del display), spostare il display sull'angolo desiderato e riserrare la manopola di regolazione.
2. OPZIONALE: È possibile regolare ulteriormente la parte girevole allentando leggermente la vite con la chiave esagonale (Q). Regolare le viti SOLO se questa operazione è necessaria per ottenere la tensione desiderata.

1
