KÄYTTÖOHJE iCSPTP2T02 Chief

VAROITUS: VAROITUS ilmaisee vakavan vamman tai kuoleman mahdollisuutta, jos ohjeita ei noudateta.

HÄLYTYS: HÄLYTYS ilmaisee laitteen vaurioitumisen tai tuhoutumisen mahdolliswitta, jos ohjeita ei noudateta.

VAROITUS: Jos ohjeita ei lueta, ymmärretä ja noudateta, voi seurauksena olla vakava vamma, laitteen vaurioituminen tai takuun raukeaminen. On asentajan vastuulla varmistaa, että kaikki komponentit on koottu oikein ja asennettu ohjeiden mukaisesti.

VAROITUS: Jos rakenne, johon komponenti kiinnitetään, ei ole tarpeeksi vahva, seurauksena voi olla vakava vamma tai laitteen vaurioituminen. On asentajan vastuilla varmistaa, että rakenne, johon komponenti kiinnitetään, pystyy kannattamaan koko laitteiston painoon nähdien viisinkertaisen painon. Vahvista rakennetta tarvittaessa ennen komponentin asentamista.

VAROITUS: Painokapasiteetin yllittäminen voi johtaa vakavaan vammaan tai laitteen vaurioitumiseen. On asentajan vastuilla varmistaa, että kaikkien iCSPTP2xeen kiinnitettyjen komponenttien yhteispaino on enintään 18 kg.

Asentaminen puukoolinkiin

VAROITUS: Jos tämän osan riittävää rakenteellista kestävyyttä ei varmisteta, siitä saattaa aiheutua henkilövahinkoja tai laite voi vahingoittua. Asentajan vastuulla on tarkistaa, että rakenne, johon osa kiinnitetään, kantaa viisi kertaa koko laitteen kokonaispainoa suuremman painon. Vahvista rakennetta tarpeen mukaan ennen osan asentamista.

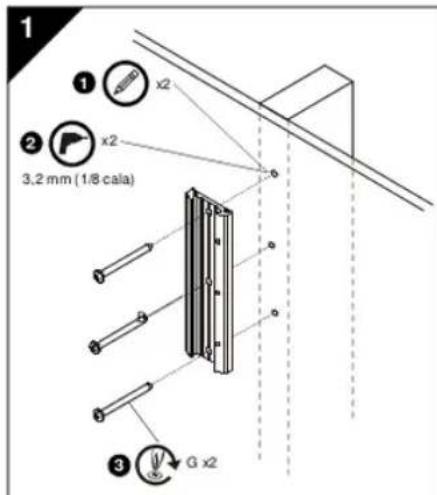

1. Kohdista seinälevy (B) seinään ja merkitse ohjausreikien sijainnit.
2. Poraa halkaisijaltaan 1/8 tuuman (3,2 mm:n) suuruiset ohjausreiät puukoolinkiin.
3. Ruuvaa ruuvit (G) seinälevyn (B) läpi puukoolinkiin.

2

VÄROITUS: Jos kannatinjärjestelmän kuormituskyky ylittyy, siitä saattaa aiheutua henkilövahinkoja tai laite saattaa vahingoittua. Asentaja vastaa siitä, ettei iCSPTP2-järjestelmän kannattamien osien yhteispaino ole yli 18 kg.

1. Tee seuraavat toimet:

2. Jos ruuvien asennusala näytössä on 100 x 200 mm tai 200 x 200 mm, siirry alla esitettyjen ohjeiden kohtaan 2 ja katso vasemmalla alhaalla oleva kuva.

3. Jos näytön asennusala on 75 x75 mm tai 100 x 100 mm, siirry alla esitettyjen ohjeiden kohtaan 3. (Katso vasemmalla keskellä oleva kuva.)

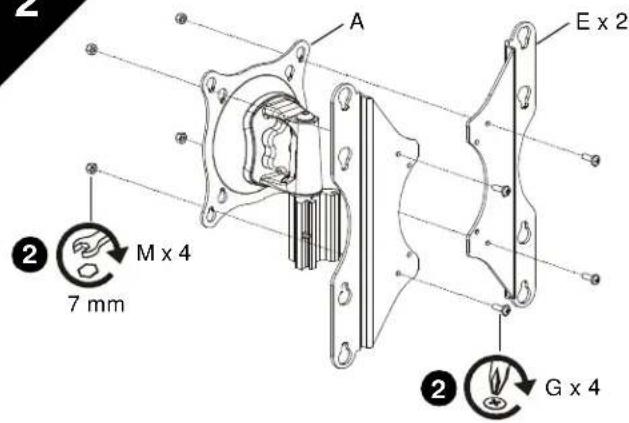

4. Ruuvaa ruuvit (G) kiinnikkeiden (E) ja kannatinpään (A) läpi muttereihin (M). (Katso vasemmalla ylhäällä oleva kuva.)

5. Aseta näyttö varovaisesti etupuoli alaspäin suoja-alustalle.

6. Tee seuraavat toimet:

7. Jos reiät ovat näytön taustapuolella syvennyksessä, siirry alla esitettyjen ohjeiden kohtaan 5.

8. Jos reiät ovat näytön taustapuolella tasakorkeudella näytön takapinnan kanssa, siirry alla esitettyjen ohjeiden kohtaan 6.

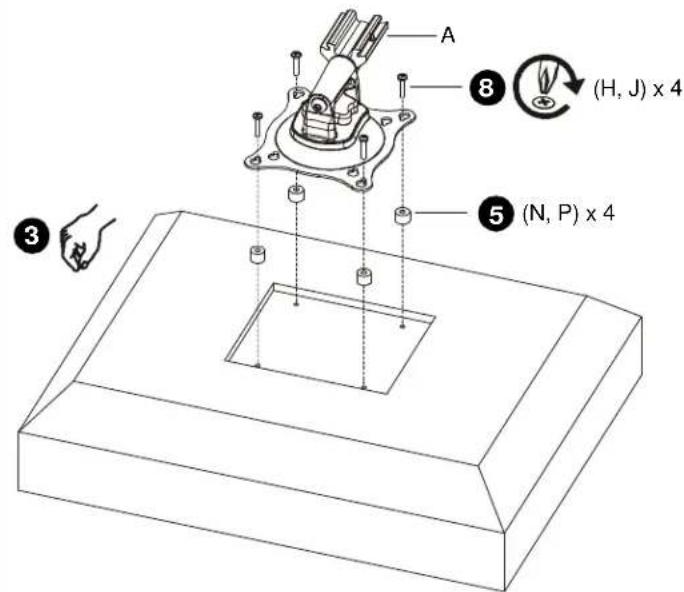

9. Aseta neljä välikappaletta (N tai P) kunkin näytön taustapuolella olevan reiän päälle. Valitse lyhyin mahdollinen välikappale. Kaikkien välikappaleiden on oltava samanpituiset.

10. Valitse pituudeltaan oikeankokoiset ruuvit:

11. Kun asennusala on tasakorkea, käytä ruuveja (G) tai (K).

12. Jos käytät välikappaleita (N), käytä ruuveja (H).

13. Jos käytät välikappaleita (P), käytä ruuveja (J).

14. Kohdista kannatinpää (A) niin, että pisaran muotoiset reiät ovat kohdakkain näytössä tai välikappaleissa (N tai P) olevien reikien kanssa.

2

HUOMAUTUS: Vääränkokoisten ruuvien käyttö saattaa vahingoittaa näyttöä. Oikeankokoiset ruuvit kiertyvät helposti ja kokonaan näytössä oleviin reikiin.

1. Ruuvaa ruuvit mahdollisten aluslevyjen (L), pisaran muotoisten reikien ja mahdollisten välikappaleiden (N tai P) läpi näyttöön.

- Jos asennat halkaisijaltaan 4 mm:n suuruiset ruuvit (G, H tai J) kiinnikkeiden (E) läpi, käytä aluslevyjä (L) alemmissa pisaran muotoisissa rei'issä.

1. Kiristä kaikki neljä ruuvia. Älä kiristä ruuveja liian tiukalle.

3

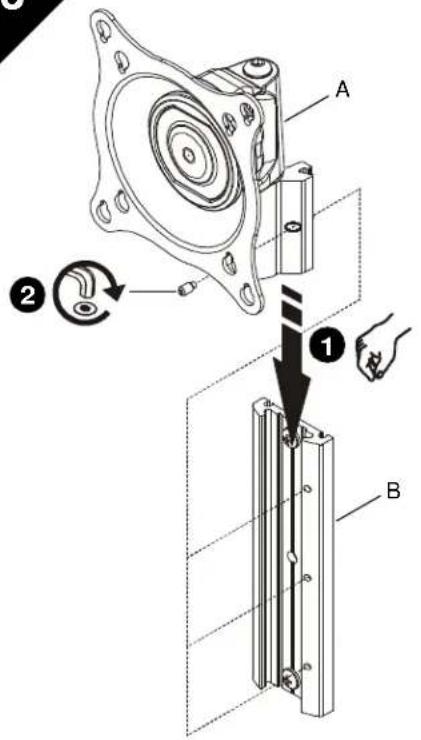

1. Kohdista kannakepää (A) seinälevyyn (B) ja vedä kannakepää paikalleen levyyn.

HUOMAUTUS: Näyttöä ei ole kuvassa, jotta asennuksesta saa paremman käsityksen.

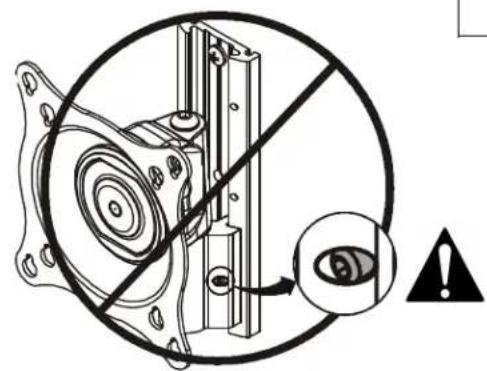

VAROITUS: Jos kuusioruuvia ei kohdisteta seinälevyssä (B) olevaan reikään, kannakepää (A) voi romahtaa ja aiheuttaa henkilövahinkoja tai laitteen vahingoittumisen. Kuusioruuvin tulee upota täysin kannakepäässä olevaan reikään kiristämisen jälkeen.

1. Kiristä kuusioruuvi kannakepäässä (A) olevaan reikään kuusiokoloavaimella (R) ja varmista, että ruuvi on yhdessä seinälevyn (B) kolmesta reiästä.

HUOMAUTUS: Voit säätää korkeutta valitsemalla seinälevyn (B) kolmesta reiästä sopivan.

1. Kohdista suojus (C) seinälevyssä (B) oleviin uriin ja vedä suojus paikalleen.

2. Kohdista tapit (D) seinälevyssä (B) oleviin reikiin ja työnnä ne paikoilleen.

VAROITUS: Jos säätömekanismia löysennetään tai kiristetään liikaa, siitä saattaa aiheutua henkilövahinkoja tai laite saattaa vahingoittua.

1. Kun haluat säätää kallistusta, niveliä tai tiukkuutta, löysää hieman säätönuppia (kierrä nuppia vastapäivään näytön takaa katsottuna), aseta näyttö haluttuan kulmaan ja kiristä säätönuppi uudelleen.

2. VALINNAINEN: Voit lisäksi säätää niveliä löysäämällä tai tiukentamalla säätõruuveja kuusiokoloavaimella (Q). Säädä ruuveja VAIN sen verran kuin on tarpeen halutun tuloksen saavuttamiseksi.

1 ① x2 ② x2 3,2 mm (1/8 cala) ③ G x2
