MANUAL DE UTILIZADOR iCSPTP2T02 Chief

ADVERTÊNCIA: Os alertas de ADVERTÊNCIA avisam-no para a possibilidade de ocorrência de graves lesões ou morte no caso de incumprimento das instruções.

AVISO: Os alertas de AVISO avisam-no para a possibilidade de danos ou destruição do equipamento no caso de incumprimento das instruções.

ADVERTÊNCIA: Se não ler, compreender completamente e seguir todas as instruções podem ocorrer graves lesões pessoais, danos no equipamento e a garantia de fábrica pode ser anulada! É da responsabilidade do instalador certificar-se de que todos os componentes são correctamente montados e instalados de acordo com as instruções fornecidas.

ADVERTÊNCIA: Se não for proporcionado apoio estrutural adequado a este componente podem ocorrer graves lesões pessoais ou danos no equipamento! É da responsabilidade do instalador certificar-se de que a estrutura à qual este componente é ligado pode suportar cinco vezes o peso combinado de todo o equipamento. Reforce a estrutura conforme necessário antes de instalar o componente.

ADVERTÊNCIA: Exceder a capacidade de peso pode resultar em graves lesões pessoais ou danos no equipamento! É da responsabilidade do instalador certificarse de que o peso combinado de todos os componentes ligados ao iCSPTP2 não excede 18 kg.

Instalação em perne de madeira

ADVERTÊNCIA: Se não for proporcionado apoio estrutural adequado a este componente podem ocorrer graves lesões pessoais ou danos no equipamento! É da responsabilidade do instalador certificar-se de que a estrutura à qual este componente é ligado pode suportar cinco vezes o peso combinado de todo o equipamento. Reforce a estrutura conforme necessário antes de instalar o componente.

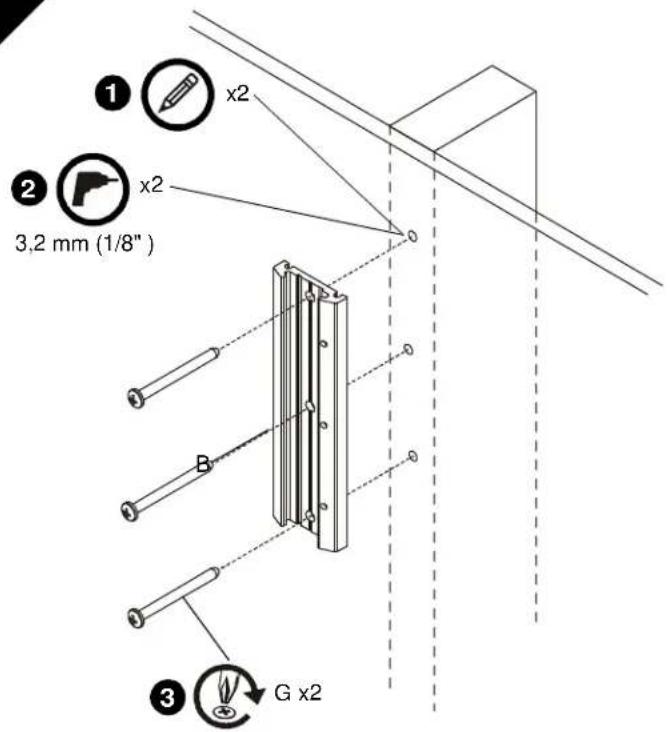

1. Nivele a placa de parede (B) e assinale os locais para os furos piloto.
2. Faça furos piloto de 3,2 mm (1/8") no perne de madeira.
3. Instale os parafusos (G) através da placa de parede (B) no perne de madeira.

INSTALAR A UNIDADE DA CABEÇA NO MONITOR

ADVERTÊNCIA: Exceder a capacidade de peso pode resultar em graves lesões pessoais ou danos no equipamento! É da responsabilidade do instalador certificar-se de que o peso combinado de todos os componentes ligados ao iCSPTP2 não excede 18 kg (40 lbs).

1. Proceda da seguinte forma:

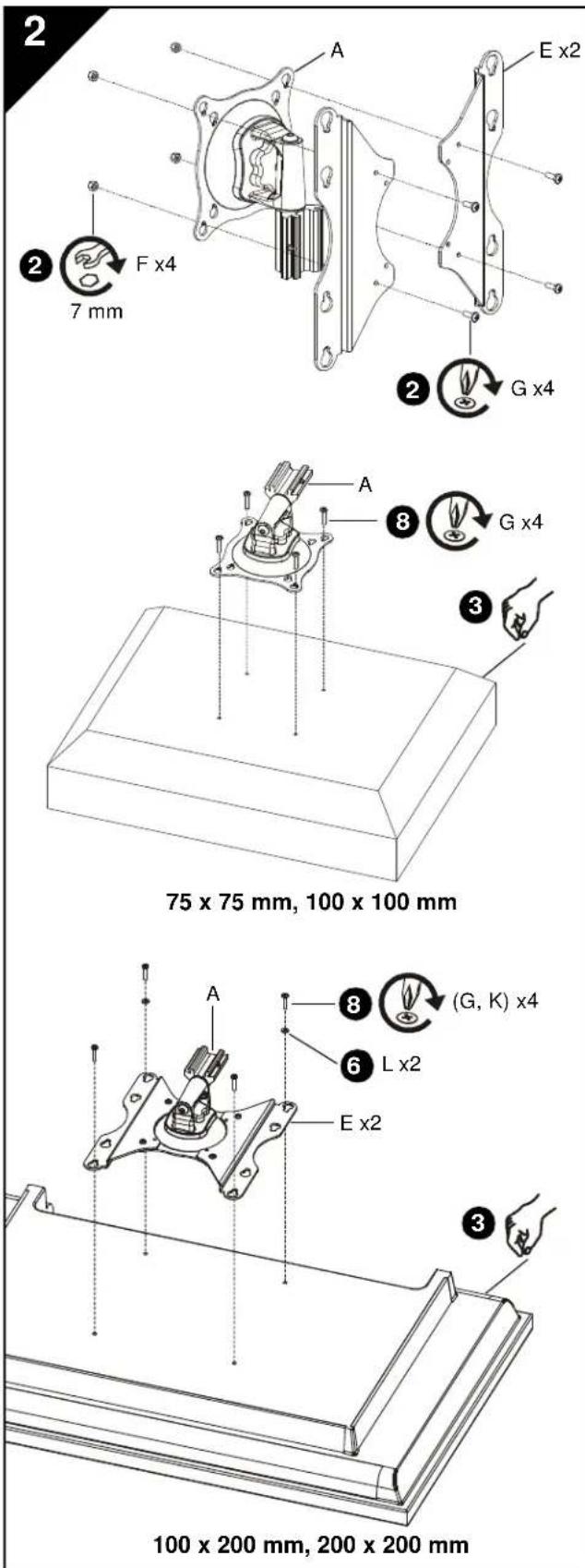

2. Se o monitor tiver um padrão de furos de montagem de 100 x 200 mm ou 200 x 100 mm, proceda conforme o Passo 2 abaixo.

3. Se o monitor tiver um padrão de furos de montagem de 75 x 75 mm ou 100 x 100 mm, proceda conforme o Passo 3 abaixo.

4. Instale os parafusos (G) através dos suportes (E) e unidade da cabeça (A) nas porcas (M).

5. Coloque cuidadosamente a superfície do monitor numa superfície de protecção.

NOTA: Padrões de furos de montagem de 100 x 100 mm e 200 x 200 mm ilustrados; os 75 x 75 mm e 100 x 200 mm são semelhantes.

1. Proceda da seguinte forma:

2. Se os furos de montagem forem encastrados na superfície traseira do monitor, proceda conforme o Passo 5 abaixo.

3. Se os furos de montagem forem à face na superfície traseira do monitor, proceda conforme o Passo 6 abaixo.

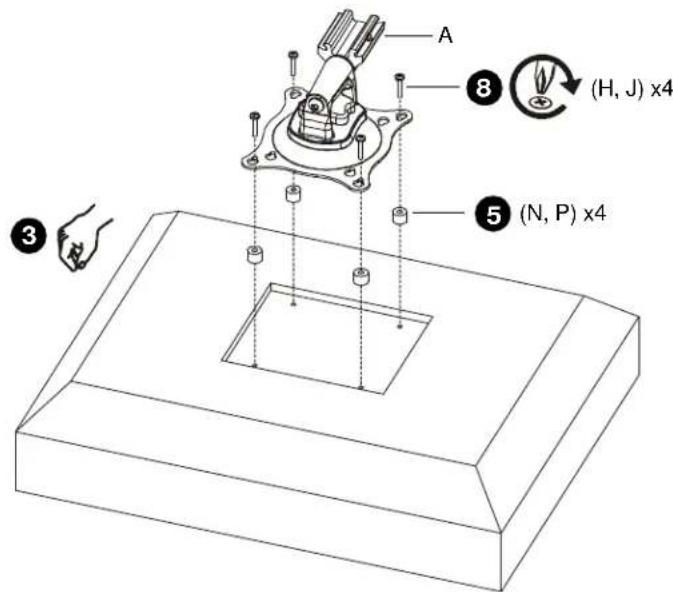

4. Coloque quatro espaçadores (N ou P, conforme aplicável) em cada furo de montagem na traseira do monitor. Escolha o espaçador mais curto que proporcione um preenchimento adequado. Todos os espaçadores devem ter o mesmo comprimento.

5. Escolha o comprimento dos parafusos:

- No caso dos furos de montagem à face, utilize os parafusos (G) ou (K), conforme aplicável.

- Se utilizar espaçadores (N), utilize os parafusos (H).

- Se utilizar espaçadores (P), utilize os parafusos (J).

1. Oriente a unidade da cabeça (A) de forma a que os furos de montagem tipo “lágrima” fiquem alinhados com os furos do monitor ou os furos dos espaçadores (N, P), conforme aplicável.

2

INSTALAR A UNIDADE DA CABEÇA NO MONITOR (Continuação)

AVISO: Se utilizar parafusos de tamanho errado pode provocar danos no monitor! Os parafusos de tamanho adequado entrarão com facilidade e completamente nos furos de montagem do monitor.

1. Instale os parafusos seleccionados através das anilhas (L, se aplicável), dos furos de montagem tipo "lágrima" e dos espaçadores (N ou P, se aplicável) no monitor.

- Se instalar parafusos de 4 mm (G, H ou J) nos suportes (E), utilize também anilhas (L) para o par inferior de furos de montagem tipo "lágrima".

1. Aperte os quatro parafusos. Não aperte em demasia!

3

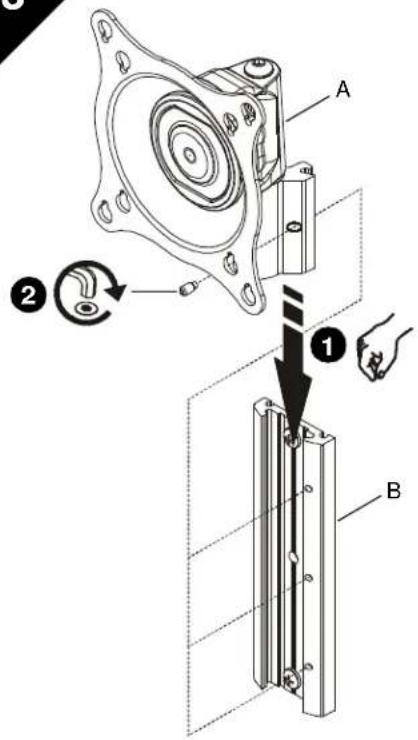

1. Alinhe a unidade da cabeça (A) com a placa de parede (B) e faça deslizar para a posição adequada.

NOTA: Monitor não ilustrado para maior clareza.

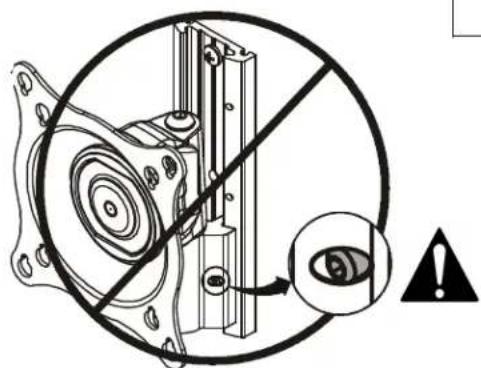

ADVERTÊNCIA: Caso não alinhe o parafuso de cabeça sextavada com o furo da placa de parede (B) pode provocar a queda da unidade da cabeça (A), provocando graves lesões pessoais ou danos no equipamento! O parafuso de cabeça sextavada deve ficar totalmente inserido no furo da unidade da cabeça depois de apertar.

1. Utilizando uma chave sextavada (R), aperte o parafuso de cabeça sextavada na unidade da cabeça (A) certificando-se de que o parafuso engata num dos três furos da placa de parede (B).

NOTA: A placa de parede (B) tem três furos para possibilitar o ajuste em altura.

1. Alinhe a tampa (C) com as ranhuras da placa de parede (B) e faça deslizar para a posição adequada.

2. Alinhe as ponteiras (C) com os furos da placa de parede (B) e faça deslizar para a posição adequada.

ADVERTÊNCIA: Um aperto excessivo ou insuficiente do mecanismo de aperto pode provocar graves lesões pessoais ou danos no equipamento!

1. Para ajustar a oscilação/orientação/balanço, desaperte ligeiramente o manípulo de ajuste (no sentido oposto ao dos ponteiros dos relógios ao olhar para a parte de trás do monitor), coloque o monitor no ângulo desejado e reaperte o manípulo de ajuste.
2. OPCIONAL: É possível efectuar um ajuste adicional da orientação desapertando ou apertando ligeiramente o parafuso de ajuste com uma chave sextavada (Q). Ajuste os parafusos APENAS conforme necessário para obter a tensão desejada.
