BRUGSANVISNING iCSPTP2T02 Chief

ADVARSEL: Hvis denne komponent ikke har tilstrækkelig strukturmaæssig støtte kan det resultere i alvorlig personskade eller beskadigelse af udstyr! Det er installatørens ansvar at sørge for, at strukturen som denne komponent monteres på, kan understøtte fem gange den samlede vægtafalt udstyret. Strukturen skal forsterkes som påkrøvet inden installation af komponenten.

ADVARSEL: Hvis vægtkapaciteten overstiges kan det resultere i alvorlig personskade eller beskadigelse af udstyr! Det er installatørens ansvar at sørge for, at den samlede vægt af alle komponenter, der monteres på iCSPTP2, ikke overstiger 18kg.

VIKTIGA VARNINGAR OCH FÖRSIKTIGHETSANVISNINGAR

Montering på træafstiver

ADVARSEL: Hvis denne komponent monteres på et sted, der ikke er konstrueret stærkt nok, kan det resultere i alvorlig personskade eller beskadigelse af udstyret! Montøren er ansvarlig for at sørge for, at komponenten monteres på en konstruktion, der kan bære fem gange udstyrets samlede vægt. Forstærk konstruktionen efter behov før komponenten monteres.

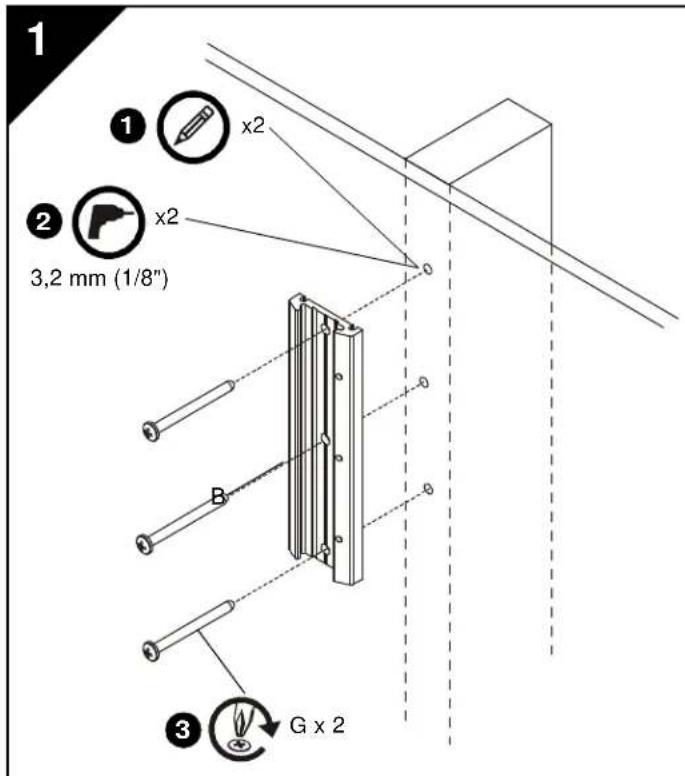

1. Sæt vægpladen (B) vandret på, og marker styrehullernes placering.
2. Bor styrehuller med en diameter på 3,2 mm (1/8") ind i træafstiveren.
3. Monter skruerne (G) gennem vægpladen (B) og ind i træafstiveren.

MONTERING AF HOVEDENHED TIL SKÆRM

ADVARSEL: Hvis vægtkapaciteten overskrides kan det resultere i alvorlig personskade eller beskadigelse af udstyret! Det er montørens ansvar at sørge for, at komponenternes totale vægt, som er fastgjort til iCSPTP2, ikke overstiger 18 kg (40 lbs).

1. Fortsæt som følger:

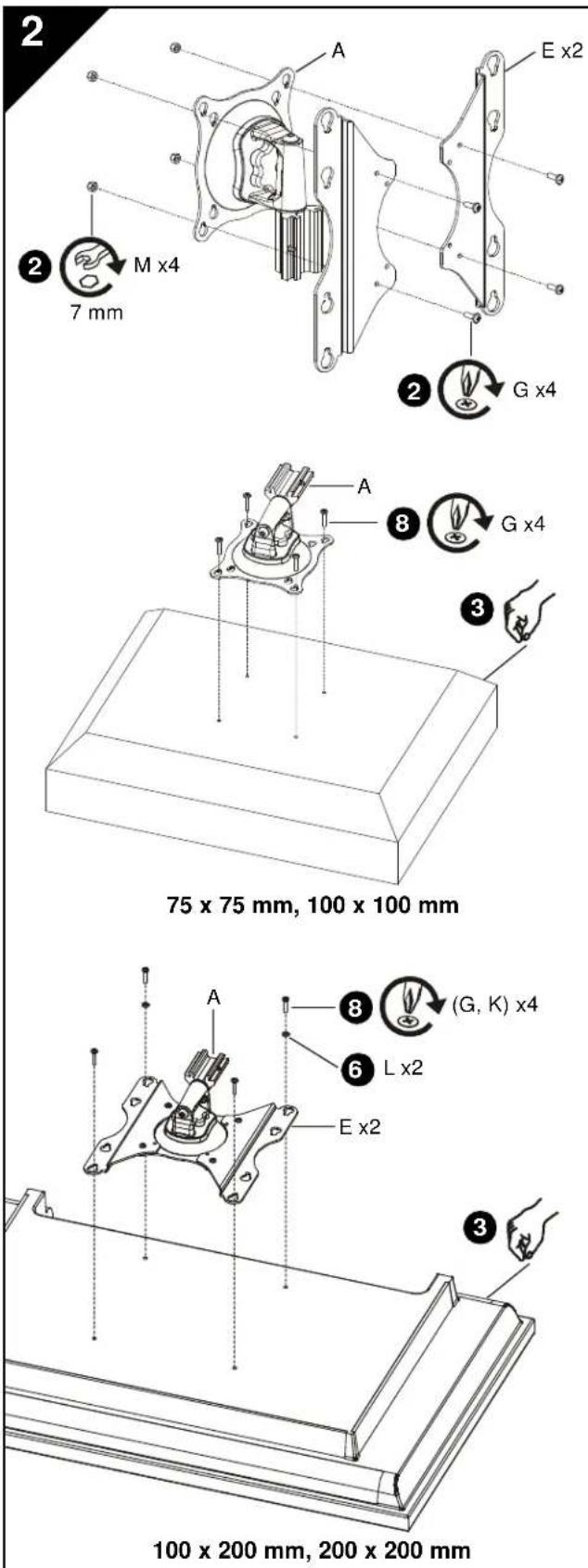

- Hvis skærmen har et 100 x 200 mm eller 200 x 200 mm monteringshulmønster, fortsæt da med trin 2 nedenfor og se illustrationen nederst til venstre. - Hvis skærmen har et 75 x 75 mm eller 100 x 100 mm monteringshulmønster, fortsæt da med trin 3 nedenfor. (Se illustrationen i midten til venstre.)

1. Monter skruerne (G) gennem beslagene (E) og hovedenheden (A) ind i møtrikkerne (M). (Se illustrationen øverst til venstre.)

2. Læg forsigtigt skærmen med forsiden nedad på en beskyttende overflade.

3. Fortsæt som følger:

- Hvis monteringshullerne er forsænkede ind i bagsiden på skærmen, skal du fortsætte med trin 5 nedenfor. - Hvis monteringshullerne er plane med bagsiden af skærmen, skal du fortsætte med trin 6 nedenfor.

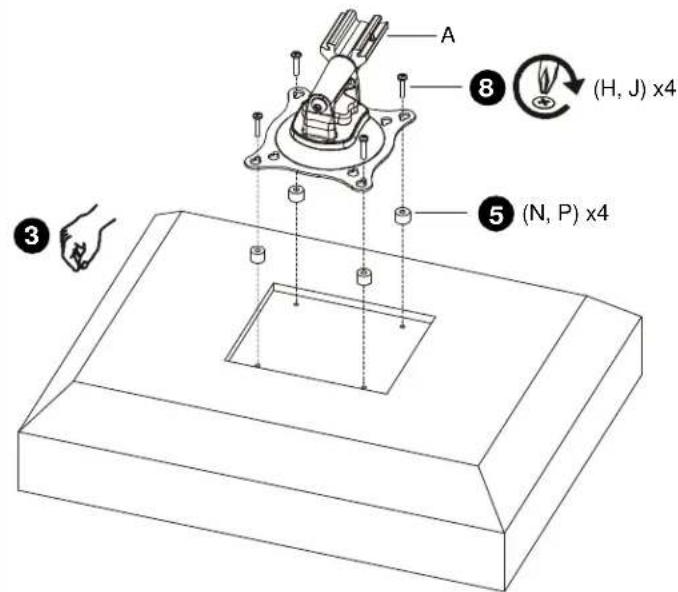

1. Anbring fire afstandsstykker (N eller P, alt efter hvad der er relevant) over hvert monteringshul på bagsiden af skærmen. Vælg de korteste afstandstykker, som vil give tilstrækkelig udfyldning. Alle afstandsstykker skal være den samme længde.

2. Vælg skruens længde:

3. Brug skruerne (G) eller (K), alt efter hvad der er relevant, til plane monteringshuller.

4. Hvis afstandsstykkerne (N) bruges, skal skruerne (J) bruges.

5. Hvis afstandsstykkerne (P) bruges, skal skruerne (J) bruges.

6. Vend hovedenheden (A) således, at de dråbeformede monteringshuller er ud for hullerne i skærmen eller hullerne i afstandsstykkerne (N, P), alt efter hvad der er relevant.

2

FORSIGTIG: Brug af skruer med en forkert størrelse kan beskadige din skærm! De korrekte skruer vil nemt kunne skrues fuldstændigt ind i skærmens monteringshuller.

1. Monter de valgte skruer gennem slutteskiverne (L, hvis det er relevant), de dråbeformede monteringshuller og afstandsstykkerne (N eller P, hvis det er relevant) ind i skærmen.

- Hvis der monteres skruer (G, H eller J) med en diameter på 4 mm gennem beslagene (E), skal der også bruges slutteskiver (L) til det nederste par af de dråbeformede monteringshuller.

1. Stram alle fire skruer. Der må ikke overspændes!

3

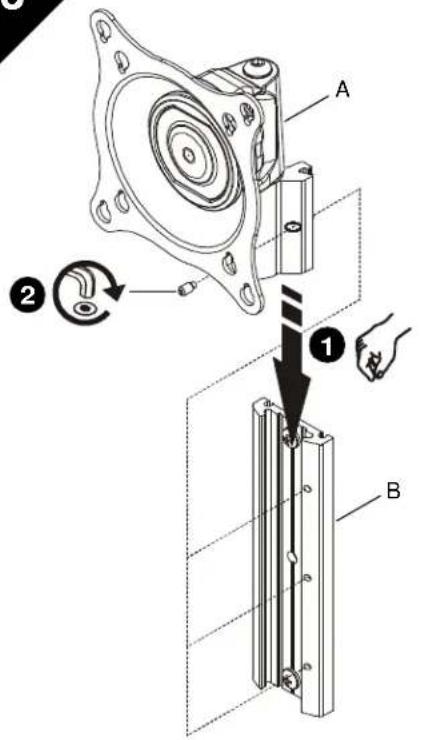

1. Ret hovedenheden (A) ind efter vægpladen (B) og lad den glide på plads.

BEMÆRK: Skærmen er ikke vist for at gøre det mere tydeligt.

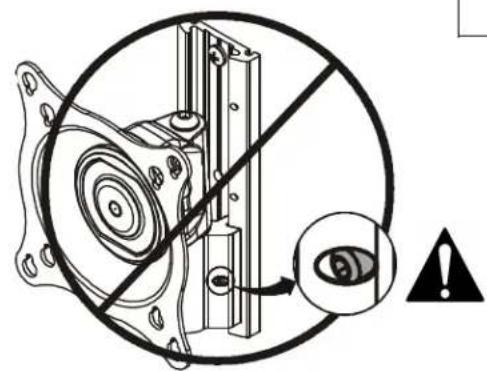

ADVARSEL: Hvis skruen med sekskanthovedet ikke rettes ind efter hullet i vægpladen (B), kan det være årsag til, at hovedenheden (A) falder ned, hvilket kan resultere i alvorlig personskade eller beskadigelse af udstyret! Skruen med sekskanthovedet skal være fuldstændigt trukket tilbage ind i hovedenheden, efter den er strammet.

1. Brug en hexnøgle (R) til at stramme skruen med sekskanthovedet i hovedenheden (A), hvilket sikrer, at skruen tilkobler et af de tre huller i vægpladen (B).

BEMÆRK: Der stilles tre huller til rådighed i vægpladen (B) til højdejustering.

1. Ret dækslet (C) ind efter rillerne i vægpladen (B) og lad det glide på plads.

2. Ret hætterne (D) ind efter hullerne i vægpladen (B) og lad dem glide på plads.

ADVARSEL: Hvis justeringsmekanismen løsnes eller strammes for meget kan det resultere i alvorlig personskade eller beskadigelse af udstyret!

1. Justering af hældning/drejeled/rulning foretages ved at løsne justeringsgrebet en smule (mod uret, når du ser på bagsiden af skærmen), flytte skærmen til den ønskede vinkel, og stramme justeringsgrebet igen.

2. VALGFRIT: Det kan være nødvendigt med yderligere drejeledsjustering ved at løsne eller stramme justeringsskruen en smule med hexnøglen (Q). Juster ikke skruerne MERE END DET ER N∅DVENDIGT for at opnå den ønskede spænding.
