| Type de produit | Support mural pour écran plat |
| Marque | Chief |
| Modèle | iCSPTP2T02 |
| Capacité de charge maximale | 18 kg (40 lb) |
| Compatibilité VESA | 75x75, 100x100, 100x200, 200x100 mm |
| Matériaux | Acier |
| Fixation murale | Sur poutre en bois (vis fournies) |
| Réglages | Inclinaison, pivot, roulis (via bouton et vis hexagonale) |
| Type d'installation | Fixe, avec possibilité de réglage en hauteur (3 positions) |
| Contenu de l'emballage | Plaque murale, bloc-têtes, gaine, embout, supports (E), entretoises (N, P), vis (G, H, J, K), rondelles (L), écrous (M), clés hexagonales (Q, R) |
| Orientation | Paysage ou portrait selon réglage |
| Nettoyage | Chiffon doux et sec, éviter produits abrasifs |
| Sécurité | Ne pas dépasser la capacité de charge ; s'assurer que la structure supporte 5 fois le poids total |
| Réparabilité | Pièces détachées disponibles via le fabricant ; serrage des vis réglable |
FOIRE AUX QUESTIONS - iCSPTP2T02 Chief
Questions des utilisateurs sur iCSPTP2T02 Chief
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support écran plat au format PDF gratuitement ! Retrouvez votre notice iCSPTP2T02 - Chief et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil iCSPTP2T02 de la marque Chief.
MODE D'EMPLOI iCSPTP2T02 Chief
AVERTISSEMENT : Un ADVERTISSEMENT vous met en garde contre les possibilités de blessures graves ou de danger de mort si vous ne suivez pas les instructions.

PRÉCAUTION : Une PRÉCAUTION vous met en garde contre les possibilités d'endommagements et de destruction de l'équipement si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT : Le manque de la lecture, de la compréhension et du respect total de toutes les instructions, peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie d'usine. II

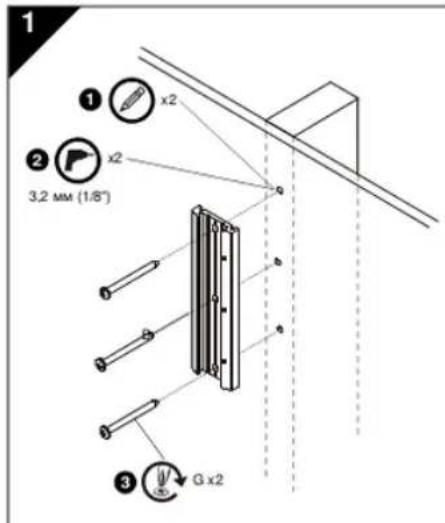

Installation sur poutre en bois

AVERTISSEMENT : Ne pas assurer une force structurelle adéquate pour cet élément peut résulter en de graves blessures ou des dommages à l'équipement ! Il en va de la responsabilité de l'installeur de s'assurer que la structure sur laquelle l'élément est attaché peut supporter cinq fois le poids combiné de tous les équipements. Renforcez la structure si nécessaire avant d'installer l'élément.
- Mettre la plaque murale à niveau (B) et marquez l'emplacement des trous d'implantation.
- Percez des trous d'implantation de 3,2 mm (1/8 po de diamètre dans la poutre en bois.
- Installez les vis (G) à travers la plaque murale (B) et dans la poutre en bois.

INSTALLER LE BLOC-TÊTES SUR L'AFFICHAGE

AVERTISSEMENT : Dépasser les capacités de poids peut résulter en de graves blessures ou en des dommages à l'équipement ! Il en va de la responsabilité de l'installeur de s'assurer que le poids combiné de tous les éléments attachés au iCSPTP2 ne dépasse pas 18 kg (40 lbs).
-
Procédez de la manière suivante :
-

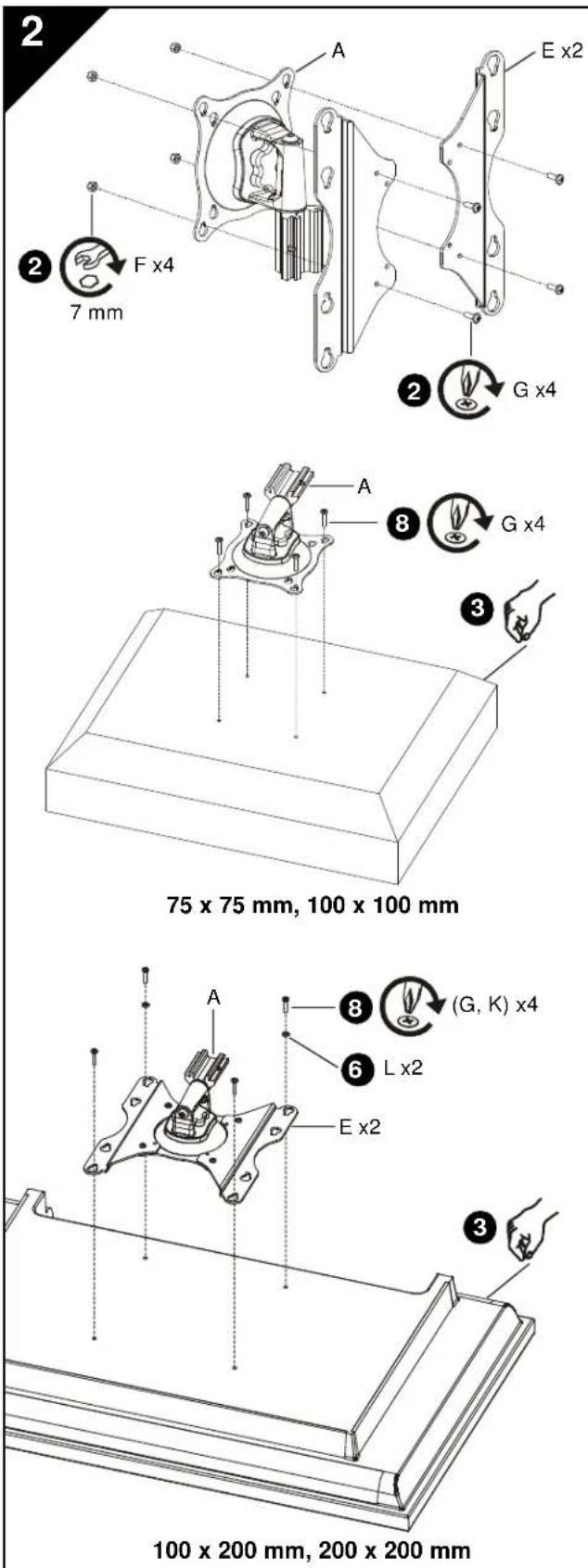

Si l'affichage a un modèle de fixation de 100 x 200 mm ou de 200 x 100 mm, allez à l'étape 2 ci-dessous.
-
Si l'affichage a un modèle de fixation de 75 x 75 mm ou de 100 x 100 mm, allez à l'étape 3 ci-dessous.
-
Installez les vis (G) à travers les support (E) et le bloc-têtes (A) et dans les écrous (M).
- Posez doucement l'affichage face vers le bas sur une surface protectrice.
REMARQUE : Modèles de fixation 100 x 100 mm et 200 x 200 mm illustrés ; les modèles 75 x 75 mm et 100 x 200 mm sont similaires.
-
Procédez de la manière suivante :
-
Si les trous de fixation sont encastrés dans la surface arrière de l'affichage, allez à l'étape 5 ci-dessous.
• Si les trous de fixation sont affleurés avec la surface arrière de l'affichage, allez à l'étape 6 ci-dessous. -

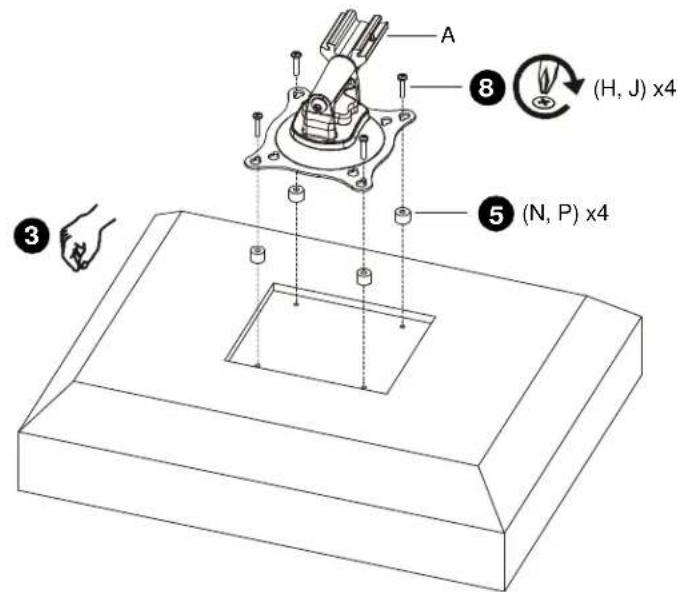

Placez quatre entretoises (N ou P, suivant le cas) sur chaque trou de fixation sur le dos de l'affichage. Sélectionnez l'entretoise la plus courte qui remplisse l'espace. Toutes les entretoises doivent être de la même longueur.
- Sélectionnez la longueur des vis :
• Pour les trous de fixation affleurés utilisez les vis (G) ou (K), suivant le cas.
- Si vous utilisez les entretoises (N), alors utilisez les vis (H).
- Si vous utilisez les entretoises (P), alors utilisez les vis (J).
- Orientez le bloc-têtes (A) de manière à ce que les trous de fixation en forme de poire soient alignés avec les trous de l'affichage ou ceux des entretoises (N, P), suivant le cas.
2

PRÉCAUTION : Utiliser des vis de la mauvaise taille peut endommager votre affichage ! Les bonnes vis s'enfileront facilement et complètement dans les trous de fixation de l'affichage.
- Installez les vis sélectionnées à travers les rondelles (L, si nécessaire), les trous de fixation en forme de poire et les entretoises (N ou P, suivant le cas) et dans l'affichage.
- Si vous installez des vis de 4 mm de diamètre (G, H ou J) à travers les supports (E), alors utilisez également les rondelles (L) pour les trous en forme de poire inférieurs.
- Serrez les quatre vis. Serrez bien les vis mais ne les serrez pas trop ! (Les vis doivent être serrées à fond, mais pas au-delà.)
3

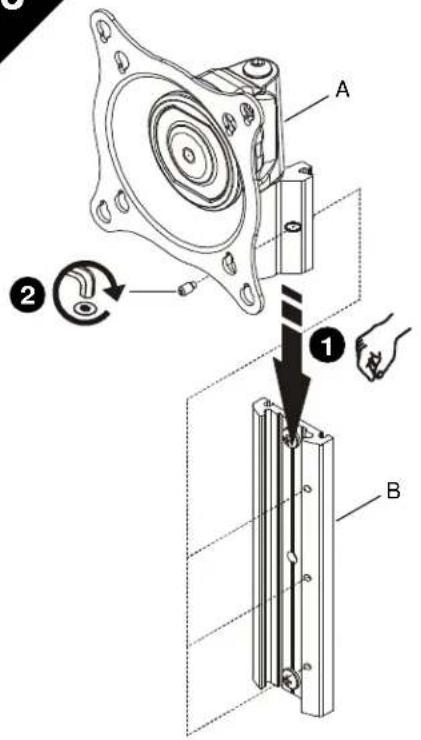

- Alignez le bloc-têtes (A) avec la plaque murale (B) et glissez en position. REMARQUE : L'affichage n'est pas montré pour plus de clarté.

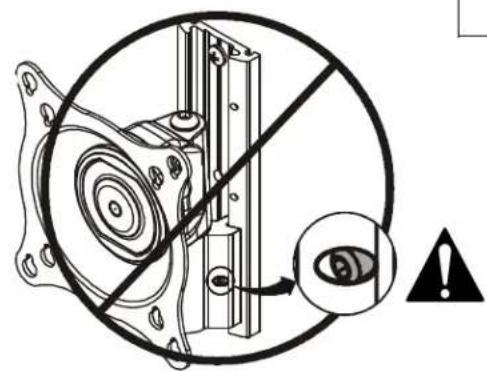

AVERTISSEMENT : Ne pas aligner la vis à tête hexagonale avec le trou sur la plaque murale (B) peut causer la chute du bloc-têtes (A), résultant en de graves blessures ou des dommages à l'équipement. La vis à tête hexagonale doit être visser complètement dans le trou du bloc-têtes après le vissage.
- En utilisant la clé hexagonale (R), vissez la vis à tête hexagonale dans le bloc-têtes (A), vous assurant que la vis s'engage dans l'un des trois trous dans la plaque murale (B).
REMARQUE : Trois trous sont présents sur la plaque murale (B) pour permettre le réglage de la hauteur.
- Alignez la gaine (C) avec les rainures de la plaque murale (B) et glissez en position.
- Alignez l'embout (D) avec les trous de la plaque murale (B) et glissez en position.

AVERTISSEMENT : Un desserrage ou un serrage excessif du mécanisme de réglage peut résulter en des blessures graves ou en des dommages à l'équipement !
-
Pour ajuster le pas/pivot/roulis, desserrez légèrement le bouton de réglage (dans le sens inverse des aiguilles d'une montre quand vous regardez le dos de l'affichage), mettez l'affichage à l'angle désiré et resserrez le bouton de réglage.
-
OPTIONNEL : Un réglage supplémentaire du pivot peut être fait en desserrant ou serrant légèrement la vis de réglage à l'aide de la clé hexagonale (Q). Ajustez SEULEMENT tel que requis pour arriver à la tension désirée.
