GEBRUIKSAANWIJZING iCSPTP2T02 Chief

BELANGRIJKE AANWIJZINGEN en WAARSCHUWINGEN!

WAARSCHUWING: Een WAARSCHUWING vestigt uw aandacht op de mogelijkheid van ernstig of dodelijk letsel als u de instructies niet opvolgt.

VOORZICHTIG: De aanwijzing VOORZICHTIG vestigt uw aandacht op de mogelijkheid van beschadiging of onherstelbare beschadiging van de apparatuur als u de betreffende instructies niet opvolgt.

WAARSCHUWING: Door niet alle instructies te lezen, volledig te begrijpen en op te volgen, riskeert u ernstig persoonlijk letsel, beschadiging van de apparatuur en het vervallen van de fabrieksgarantie. Degene die het product installeert is ervoor verantwoordelijk dat alle onderdelen aan de hand van de meegeleverde handleiding op de juiste wijze worden samengebouwd en gemonteerd.

WAARCSHUWING: Als u voor deze component onvoldoende constructiesterkte beschikbaar stelt, riskeert u ernstig persoonlijk letsel of beschadiging van de apparatuurt! Degene die de structuur monteert waaraan deze component is bevestigd, is ervoor verantwoordelijk dat deze minimaal vijf maal het gezamenlijke gewicht van alle apparatuur kan dragen. Zonodig dient u de structuur vóór de montage van de component te versterken.

WAARSCHUWING: Overschrijding van het draagvermogen kan de oozak zijn van ernstig persoonlijk letsel en beschadiging van de apparatuur! Degene die het product installeert is ervoor verantwoordelijk dat het totale gewicht van alle componenten die aan de iCSPTP2 worden bevestigd een gewicht van 18 kg niet overschrijdt.

IMPORTANTS AVERTISSEMENTS ET PRÉCAUTIONS!

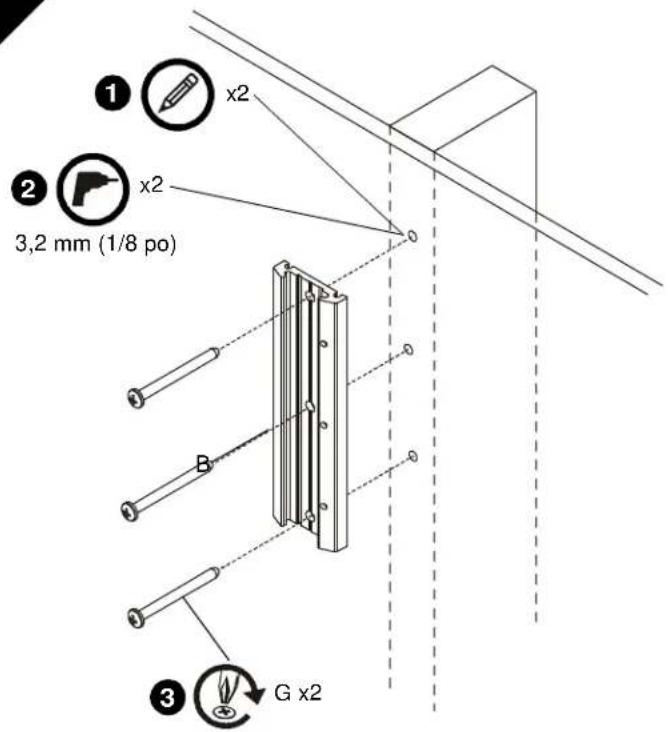

Bevestiging aan houten raamwerk

WAARSCHUWING: Afwezigheid van afdoende structurele sterkte voor deze component kan tot ernstig lichamelijk letsel of beschadiging van de apparatuur leiden! Het behoort tot de verantwoordelijkheid van de installateur te zorgen dat de structuur waaraan deze component is bevestigd, in totaal vijfmaal het gewicht van alle apparatuur kan dragen. Versterk zo nodig de structuur voordat u de component installeert.

1. Houd de wandplaat (B) waterpas en markeer de plaats van de voorboorgaten.
2. Boor voorboorgaten met een diameter van 3,2 mm (1/8 inch) in het houten raamwerk.
3. Plaats de schroeven (G) door de wandplaat (B) in het houten raamwerk.

KOPCONSTRUCTIE AAN DISPLAY BEVESTIGEN

WAARSCHUWING: Overschrijding van de gewichtscapaciteit kan tot ernstig lichamelijk letsel of beschadiging van de apparatuur leiden! Het behoort tot de verantwoordelijkheid van de installateur te zorgen dat het gewicht van alle componenten die aan de iCSPTP2 zijn bevestigd, in totaal niet hoger is dan 18 kg (40 lbs).

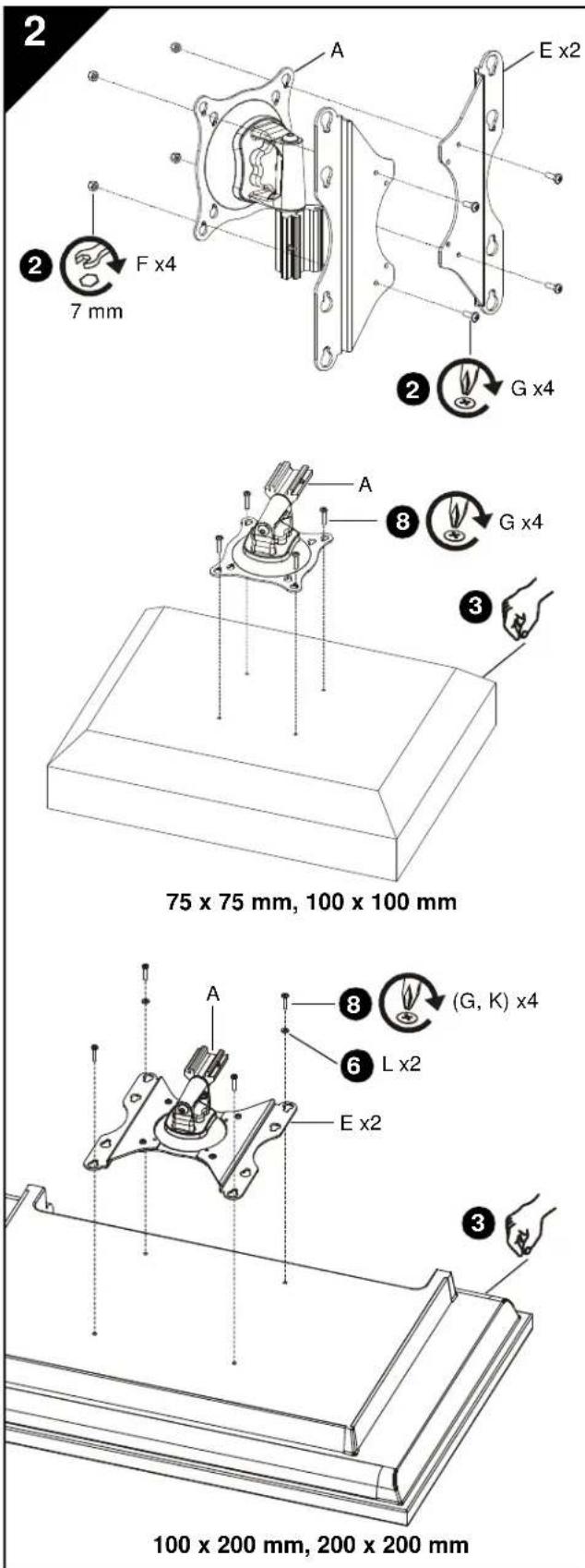

1. Ga als volgt te werk:

2. Voor de installatie van een display met een montagemal van 100 x 200 mm of 200 x 100 mm gaat u naar stap 2 hieronder.

3. Voor de installatie van een display met een montagemal van 75 x 75 mm of 100 x 100 mm gaat u naar stap 3 hieronder.

4. Plaats de schroeven (G) door de beugels (E) en de kopconstructie (A) in de moeren (M).

5. Leg het display voorzichtig op een beschermend oppervlak met de voorzijde omlaag.

OPMERKING: 100 x 100 mm en 200 x 200 mm montagemallen afgebeeld; 75 x 75 mm en 100 x 200 mm montagemallen zien er ongeveer net zo uit.

1. Ga als volgt te werk:

2. Als de montagegaten in het achtervlak van het display zijn verzonken, gaat u naar stap 5 hieronder.

3. Als de montagegaten met het achtervlak van het display gelijk vallen, gaat u naar stap 6 hieronder.

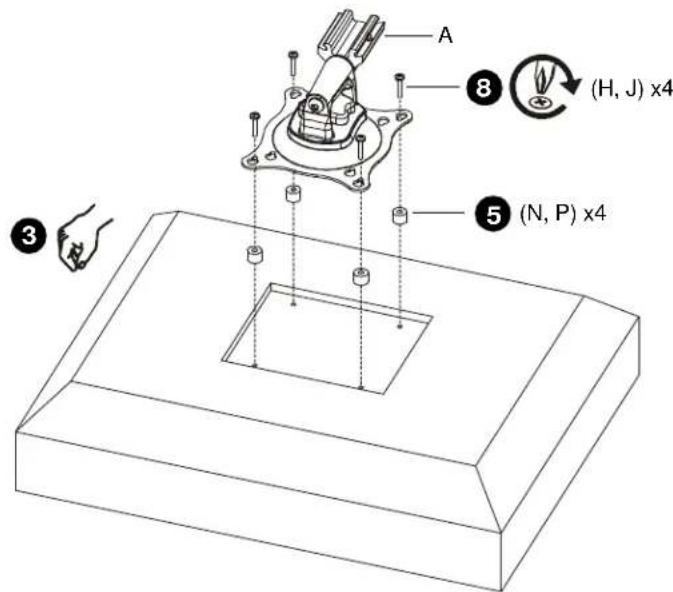

4. Plaats de vier pasringen (N of P, al naargelang van toepassing) op elk montagegat aan de achterzijde van het display. Selecteer de kortste pasring die afdoende vult. Alle pasringen moeten even lang zijn.

5. Selecteer de schroeflengte als volgt:

• Voor gelijk vallende montagegaten gebruikt u de schroeven (G) of (K), al naargelang van toepassing.

- Gebruik de schroeven (H) voor de pasringen (N).

- Gebruik de schroeven (J) voor de pasringen (P).

1. Richt de kopconstructie (A) zodanig dat de traanvormige montagegaten op de gaten in het display of de gaten in de pasringen (N, P), al naargelang van toepassing, zijn uitgelijnd.

2

KOPCONSTRUCTIE AAN DISPLAY BEVESTIGEN (vervolg)

VOORZICHTIG: Door de verkeerde maat schroeven te gebruiken, kan het display beschadiging oplopen! Schroeven van de juiste maat worden gemakkelijk en volledig in de montagegaten van het display gedraaid.

1. Plaats de geselecteerde schroeven door de onderlegschijfjes (L, indien van toepassing), traanvormige montagegaten en de pasringen (N of P, indien van toepassing) in het display.

- Als u de schroeven (G, H, of J) met diameter van 4 mm door de beugels (E) plaatst, moet u ook de onderlegschijfjes (L) voor het onderste paar traanvormige montagegaten gebruiken.

1. Draai alle vier schroeven vast. Niet te vast aandraaien!

3

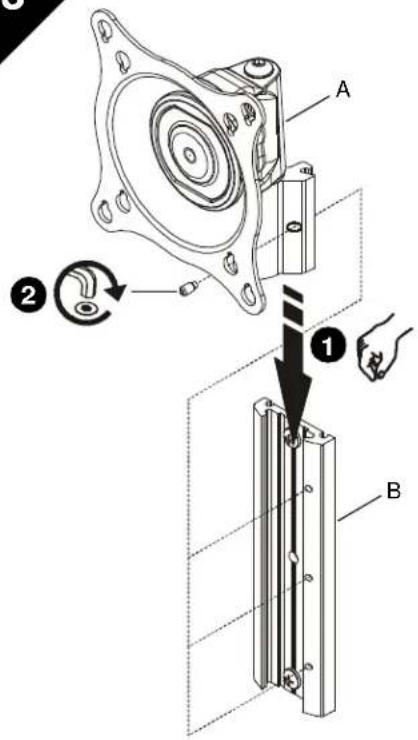

1. Breng de kopconstructie (A) in één lijn met de wandplaat (B) en schuif de kopconstructie op zijn plaats.

OPMERKING: Display is niet afgebeeld voor de duidelijkheid.

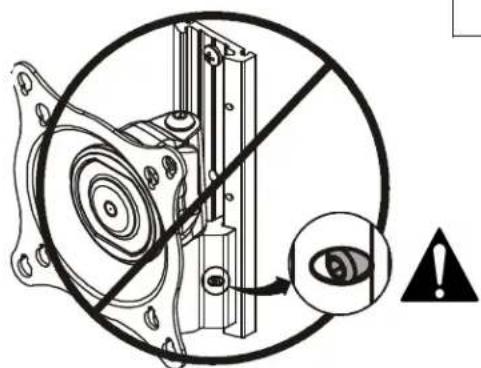

WAARSCHUWING: Als de zeskantschroef niet op het gat in de wandplaat (B) wordt uitgelijnd, kan de kopconstructie (A) vallen, met ernstig lichamelijk letsel of beschadiging van de apparatuur tot gevolg! De zeskantschroef moet na aandraaien helemaal in het gat van de kopconstructie zijn verzonken.

1. Gebruik de zeskantsleutel (R) om de zeskantschroef in de kopconstructie (A) aan te draaien en zorg daarbij dat de schroef in een van de drie gaten in de wandplaat (B) pakt.

OPMERKING: De wandplaat (B) is voorzien van drie gaten om de hoogte te kunnen afstellen.

1. Breng de afdekking (C) in één lijn met de groeven in de wandplaat (B) en schuif de afdekking op zijn plaats.

2. Breng de doppen (D) in één lijn met de gaten in de wandplaat (B) en schuif de doppen op hun plaats.

WAARSCHUWING: Overmatig los- of vastdraaien van het stelmechanisme kan tot ernstig lichamelijk letsel of beschadiging van de apparatuur leiden!

1. Om het display te verstellen, draait u de stelknop enigszins los (tegen de klok in als u tegen de achterzijde van het display aankijkt), plaats u het onder de gewenste hoek en draait u de stelknop weer aan.
2. OPTIONEEL: Om het draaien van het display extra bij te stellen, kunt u de stelschroef enigszins losser of vaster draaien met de zeskantsleutel (Q). Stel de schroeven ALLEEN bij voor zover dit nodig is om de gewenste spanning te verkrijgen.

1

① x2 ② x2 3,2 mm (1/8 po) ③ G x2
