MANUAL DE USUARIO iCSPTP2T02 Chief

¡AVISOS Y PRECAUCIONES IMPORTANTES!

AVISO: Un AVISO llama su atención sobre la posibilidad de sufrir lesiones de gravedad o incluso mortales si no sigue las instrucciones.

PRECAUCIÓN: Una nota de PRECAUCIÓN llama su atención sobre la posibilidad de dañar o destruir el equipo si no sigue las instrucciones.

AVISO: Si no lee, comprende perfectamente y sigue todas las instrucciones, podría causar daños graves, daños personales y materiales o anular la garantía de fábrica. El instalador es el responsable de asegurarse de que todos los componentes están correctamente montados e instalados siguiendo las instrucciones indicadas.

AVISO: Si no se proporciona la resistencia estructural adecuada para este componente, podrían provocarse graves daños personales o materiales. El instalador es el responsable de asegurarse de que la estructura a la que este componente está sujeta puede soportar cinco veces el peso combinado de todo el equipo. Refuerce la estructura según sea necesario antes de instalar el componente.

AVISO: Si se excede el peso máximo, podrían causarse graves daños personales o materiales. El instalador es responsable de asegurarse de que el peso combinado de todos los componentes montados en el iCSPTP2 no excede 40 kg (18 libras).

INSTALACIÓN DE LA PLACA DE MONTAJE EN PARED

Instalación de los listones de madera

AVISO: Si no se proporciona la resistencia estructural adecuada para este componente, podrían provocarse graves daños personales o materiales. El instalador es el responsable de asegurarse de que la estructura a la que este componente está sujeta puede soportar cinco veces el peso combinado de todo el equipo. Refuerce la estructura según sea necesario antes de instalar el componente.

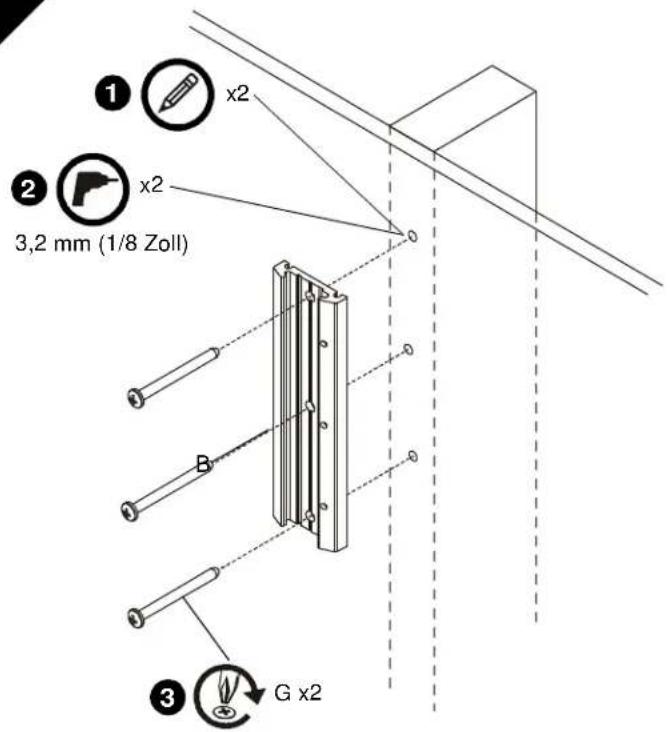

1. Nivele la placa para montaje en pared (B) y marque la ubicación de los orificios piloto.
2. Perfore orificios piloto de 3,2 mm (1/8") de diámetro en los listones de madera.
3. Introduzca los tornillos (G) en los listones de madera a través de la placa de montaje en pared (B).

INSTALACCIÓN DEL CONJUNTO DEL CABEZAL EN LA PANTALLA

AVISO: Si se excede el peso máximo, podrían causarse graves daños personales o materiales. El instalador es responsable de asegurarse de que el peso combinado de todos los componentes montados en el iCSPTP2 no excede 18 kg (40 lbs).

1. Haga lo siguiente:

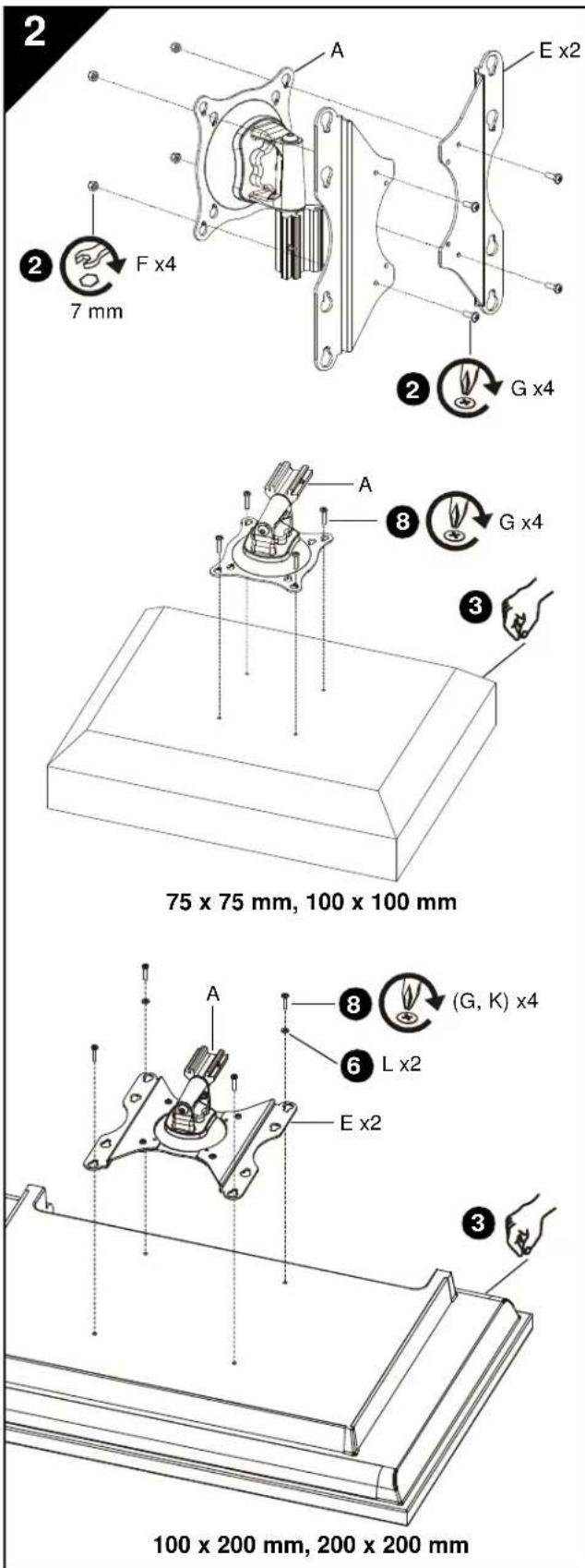

2. Si la disposición de los orificios de montaje en la pantalla es de 100 x 200 mm o 200 x 100 mm, continúe por el paso 2 explicado a continuación.

3. Si la disposición de los orificios de montaje en la pantalla es de 75 x 75 mm o 100 x 100 mm, salte al paso 3.

4. Introduzca los tornillos (G) en las tuercas (M) atravesando los soportes de montaje (E) y el conjunto del cabezal (A).

5. Coloque cuidadosamente la pantalla bocabajo sobre una superficie protectora.

NOTA: En la imagen se pueden ver disposiciones de orificios de montaje de 100 x 100 mm y 200 x 200 mm, las disposiciones de 75 x 75 mm y de 100 x 200 mm son parecidas.

1. Haga lo siguiente:

2. Si los orificios de montaje están empotrados en la superficie posterior de la pantalla, continúe por el paso 5 explicado a continuación.

3. Si los orificios de montaje están a ras de la superficie posterior de la pantalla, salte al paso 6.

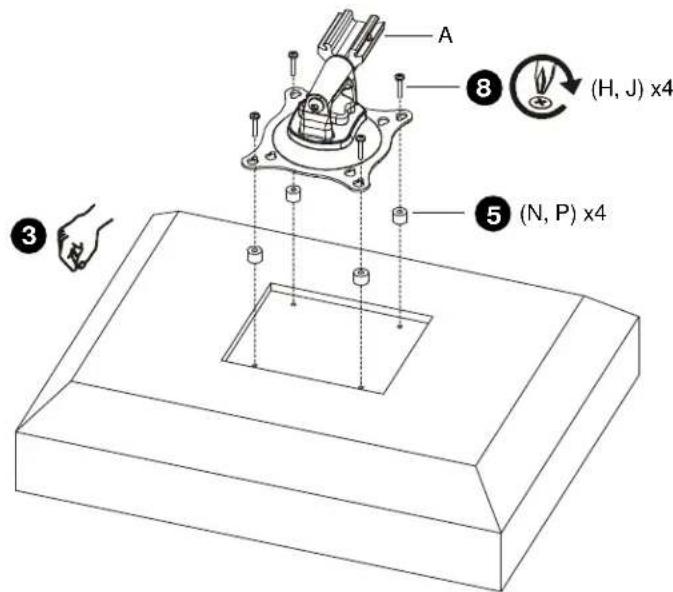

4. Coloque cuatro espaciadores (N o P, según proceda) sobre cada orificio de montaje de la parte posterior de la pantalla. Seleccione el espaciador más corto con el que pueda rellenar el espacio necesario. Todos los espaciadores deben tener la misma longitud.

5. Selección de la longitud de los tornillos:

- En los orificios de montaje a ras, utilice tornillos (G) o (K), según proceda.

- Si está utilizando espaciadores (N), use tornillos (H).

- Si está utilizando espaciadores (P), use tornillos (J).

1. Oriente el conjunto del cabezal (A) de manera que los orificios de montaje en forma de pera queden alienados con los orificios de la pantalla o los de los espaciadores (N o P, según proceda).

2

INSTALACCIÓN DEL CONJUNTO DEL CABEZAL EN LA PANTALLA (continuación)

PRECAUCIÓN: Si utiliza tornillos de un tamaño inadecuado, podría dañar la pantalla. Unos tornillos adecuados se introducirán completa y fácilmente en los orificios de montaje de la pantalla.

1. Introduzca los tornillos que haya seleccionado en la pantalla a través de las arandelas (L, si procede), los orificios de montaje en forma de pera y los espaciadores (N o P, si procede).

- Si está instalando tornillos de 4 mm de diámetro (G, H o J) a través de soportes de montaje (E), utilice también arandelas (L) para el par inferior de orificios de montaje en forma de pera.

1. Apriete los cuatro tornillos. No los apriete demasiado.

3

INSTALACIÓN DEL CONJUNTO DEL CABEZAL EN LA PLACA DE MONTAJE EN PARED

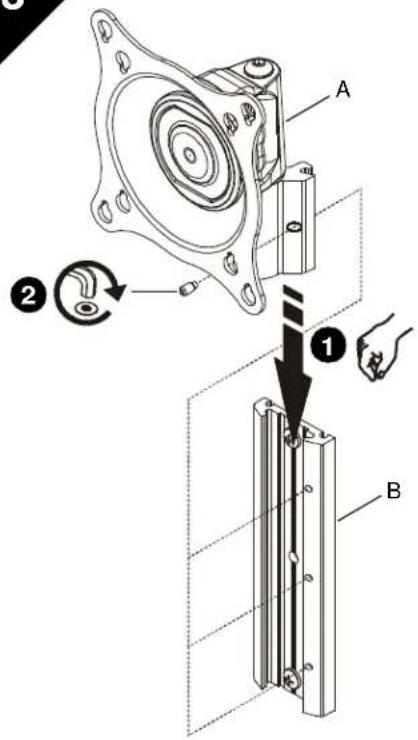

1. Alinee el conjunto del cabezal (A) con la placa de montaje en pared (B) y deslícelo hasta que quede colocado en su sitio.

NOTA: La pantalla no aparece en la imagen para que quede más clara.

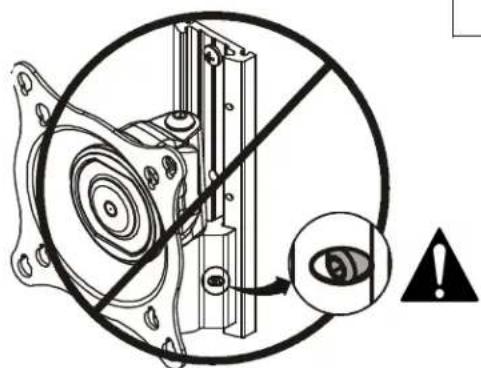

AVISO: Si no alinea el tornillo de cabeza hexagonal con el orificio de la placa (B), el conjunto del cabezal (A) podría caerse, lo que podría causar graves daños personales o materiales. El tornillo de cabeza hexagonal debería quedar totalmente embutido en el orificio del conjunto del cabezal una vez apretado.

1. Apriete el tornillo de cabeza hexagonal en el conjunto del cabezal (A) con una llave hexagonal (R), asegurándose de que se introduce en uno de los tres orificios de la placa de montaje en pared (B).

NOTA: La placa de montaje en pared (B) tiene tres orificios para poder ajustar la altura.

1. Alinee la cubierta (C) con las ranuras de la placa de montaje en pared (B) y deslícela hasta que quede colocada en su sitio.

2. Alinee las tapas (D) con los orificios de la placa de montaje en pared (B) y deslícelas hasta que queden colocadas en su sitio.

AVISO: Si afloja o aprieta demasiado el mecanismo de ajuste, podría causar graves daños personales o materiales.

1. Para ajustar la inclinación, el giro y la rotación, afloje ligeramente el botón giratorio de ajuste (en el sentido contrario a las agujas del reloj mirando a la parte posterior de la pantalla), mueva la pantalla hasta dejarla en el ángulo deseado y vuelva a apretar el botón giratorio de ajuste.

2. OPTATIVO: Para que la pantalla gire más o menos se pueden aflojar o apretar los tornillos con una llave hexagonal (Q). Apriete los tornillos SÓLO lo necesario para conseguir la tensión deseada.

1

① x2 ② x2 3,2 mm (1/8 Zoll) ③ G x2

EINBAU DER WANDPLATTE AN DER WAND
