iCSPSA2T02 - Fäste för platt skärm Chief - Gratis bruksanvisning och manual

Märke	Chief
Modell	iCSPSA2T02
Produkttyp	Platt skärmfäste
Maximal vikt som stöds	18 kg (40 lbs)
Material	Stål
Kompatibel VESA-standard	75×75 mm, 100×100 mm, 100×200 mm, 200×200 mm
Höjdjustering	Ja, via 3 positioner på väggplattan
Monteringstyp	Väggmontering på träregel eller betong
Lutning	Ej specificerat
Rotation	Ej specificerat
Förpackningens innehåll	Arm (A), väggplatta (B), kabelhölje (C), ändstycke (D), fäststöd (F), distansbrickor (N, P), skruvar (J, K), brickor (L), insexnyckel (T)
Underhåll	Rengör med en mjuk, torr trasa
Säkerhetsföreskrifter	Överskrid inte maximal belastning; använd lämpliga skruvar; dra åt utan överdrift
Support	Flera språk manual finns att ladda ner gratis

Vanliga frågor - iCSPSA2T02 Chief

Vilken är den maximala vikten som stöds av fästet iCSPSA2T02?

Den maximala vikten som stöds är 18 kg (40 lbs). Överskrid aldrig denna gräns för att undvika risk för skada eller skada.

Vilka VESA-standarder är kompatibla med detta fäste?

Detta fäste är kompatibelt med följande VESA-standarder: 75×75 mm, 100×100 mm, 100×200 mm och 200×200 mm.

Hur installerar jag fästet på en träregelvägg?

Fäst väggplattan (B) på träreglarna med lämpliga skruvar (medföljer inte). Se till att fästet är stadigt och att väggen kan bära den totala vikten av skärmen och fästet.

Hur justerar jag armens höjd?

Väggplattan (B) har tre hål för höjdjustering. För att ändra höjden, lossa insexskruven på armen (A), flytta armen till önskat hål och dra åt ordentligt.

Vad gör jag om skärmens monteringshål är försänkta?

Använd medföljande distansbrickor (N eller P) för att fylla utrymmet. Välj kortast möjliga distansbricka och se till att alla distansbrickor har samma längd. Fäst sedan med lämpliga skruvar (J eller K).

Hur väljer jag rätt skruvlängd?

Om du använder distansbrickor (N), använd skruvar (J). Om du använder distansbrickor (P), använd skruvar (K). För de nedre päronformade hålen, lägg till brickor (L). Skruvarna ska gå i lätt utan att tvingas.

Kan jag installera detta fäste på en gipsvägg?

Det rekommenderas starkt att inte installera detta fäste direkt på gips utan förstärkning. Fästet måste monteras på en solid stomme (trä eller betong) för att säkerställa säkerheten.

Hur underhåller jag fästet?

Rengör fästet med en mjuk, torr trasa. Använd inte slipande medel eller lösningsmedel som kan skada ytbehandlingen.

Vad gör jag om delar försvinner?

Kontakta Chief kundtjänst för att få reservdelar. Se manualen för att identifiera saknade delar.

Var kan jag ladda ner hela manualen?

Hela manualen finns gratis på notice-facile.com i PDF-format. Du kan även begära en översättning till ditt språk via e-post.

BRUKSANVISNING iCSPSA2T02 Chief

VARNING: Om vikten overtrags kan det orsaka alvafig persoknada eiler skada a ustrunsting.Det ar instalatorens ansvar at se till att vikten pa alla komponer som ar monterade pia cSPSA2 inte overtiger 18 kg.Anvländning av produceruk som vestter den angiva maxvitken kan leda til att fistet och dess tillbehör taler ner, vilket kan orsaka möglik skada.

TARKEAT VARIOITUKSET JA HALTYKSET

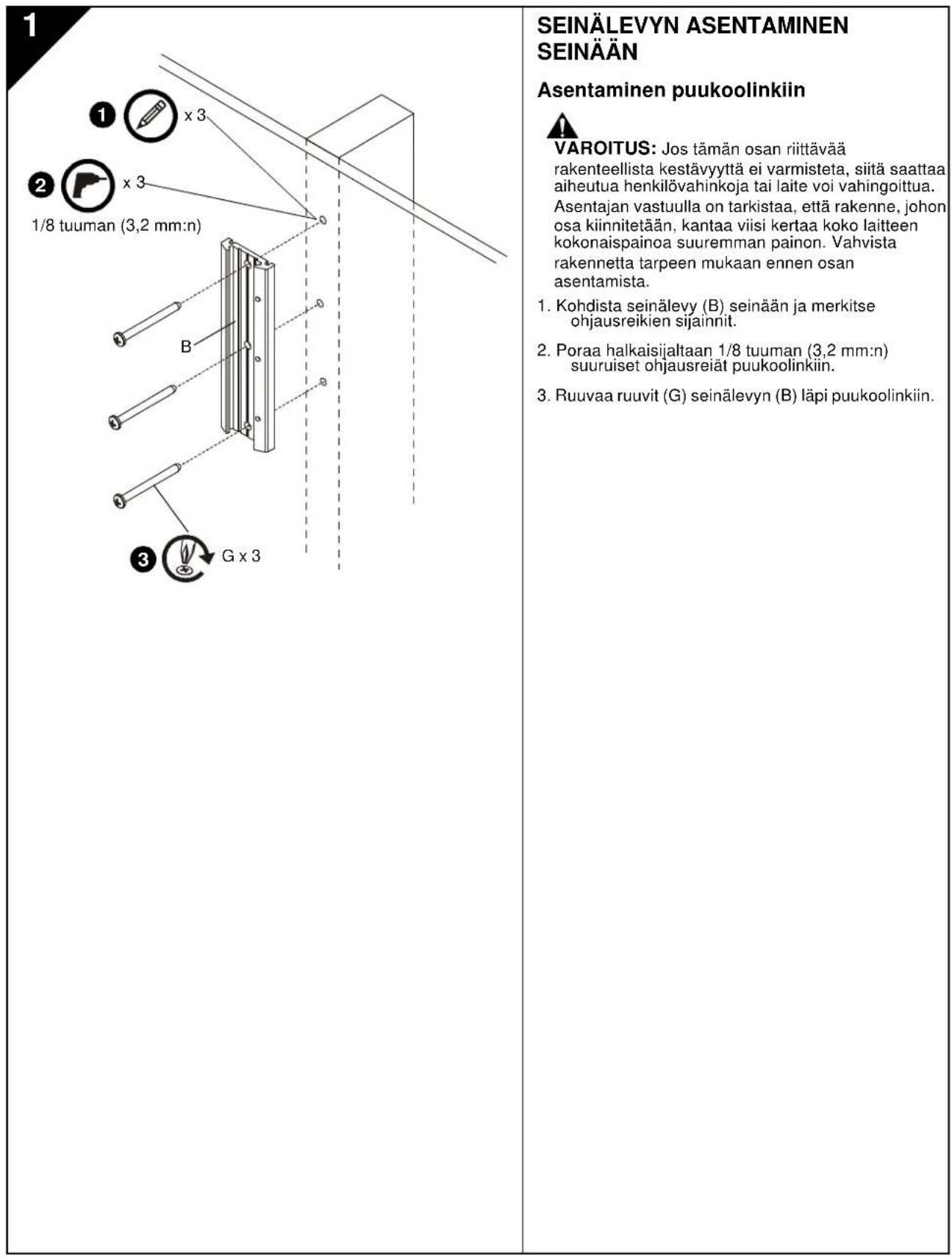

WARNING: Om den har componenten monteras pa ett for svagt underlag kan detta orsaka allvariga personskador erer skador pa utrustninger! Det ar montorens ansvar att se till att det underlag pa vilket componenten monteras klarar att stotta upp fem ganger hela viktren for all utrustning. Forstark konstruktionen vid behov innan componenten monteras.

1. Montera vaggplattan plant (B) och mark ut platserna for halen.
2. Borra 3,2 mm hal (1/8") i traregeln.
3. Montera skruvarna (G) genom vaggplattan (B) in i traregeln.

2

MONTERA ARMENHETEN PÄ VAGGPLATTAN

VIKTIG! Om du monterar en skärm med infällda fästhål, fortssatt till avsnittet "MONTERA SKÄRMEN PÅ ARMENHETEN" innan du monterar armenheten på vaggplattan.

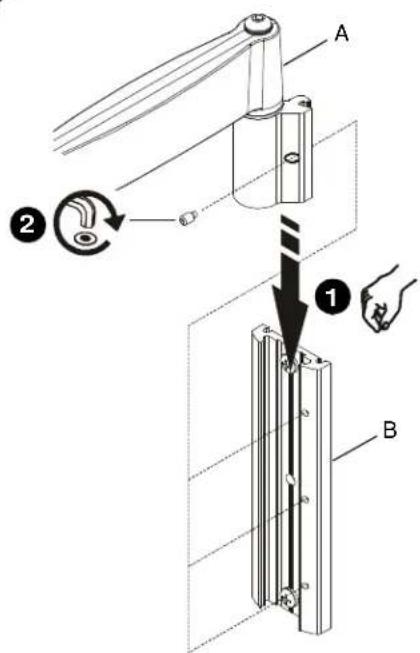

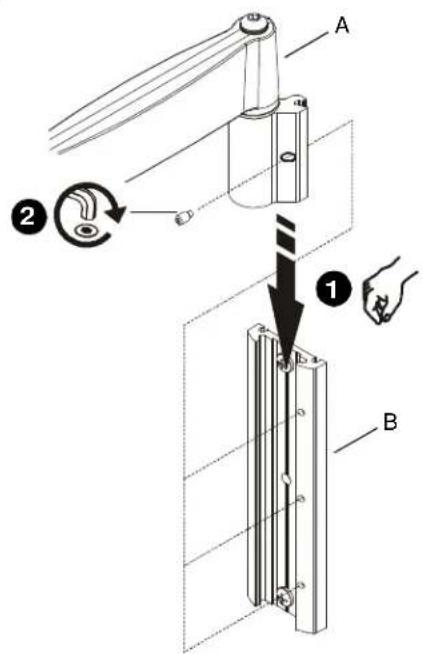

1. Rikta in armenheten (A) pa vaggplattan (B) och skjut fast den pa plats.

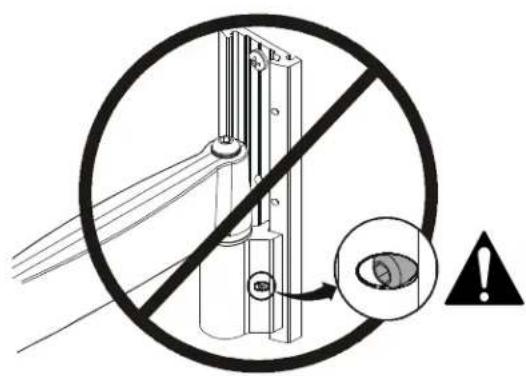

   VARNING: Om sexkantskruven inte kan riktas in med halet i vaggplattan (B) kan hela armenheten (A) lossna och falla ner, vilket kan orsaka allvarlaga personskador erer skador pa utrustingen! Sexkantskruven ske forsvinna in i armenhetens hal after atdragning.

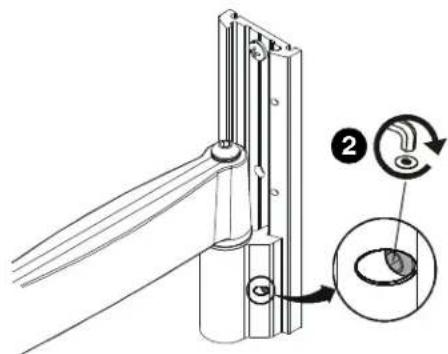

2. Använd sexkantnyckeln (T) och dra at skruven med sexkanthuvudet i armenheten (A). Kontrollera att skruven greppar ett av de tre halen i vaggplattan (B).

OBS: Det finns tre hal i vaggplattan (B) for hojdinstallningen.

1. Rikta in kapan (C) med sparen pa vaggplattan (B) och skjut pa plats.

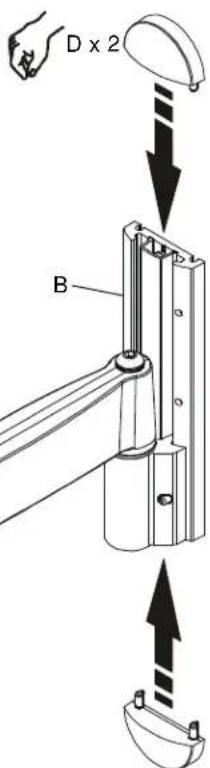

2. Rikta in kaporna (D) med halen i vaggplattan (B) och skjut pa plats.

3

4

3

MONTERA SKÄRMAEN PÅ ARMENHETEN

1. Om skarmen har ett fasthalsmonster pa 75× 75mm eller 100× 100mm : fortssatt till steg 3A ("Fasthal i linje med ytan") erler steg 3B ("Infallda fasthal"), beroende pa modell. Fortsatt annars nedan.

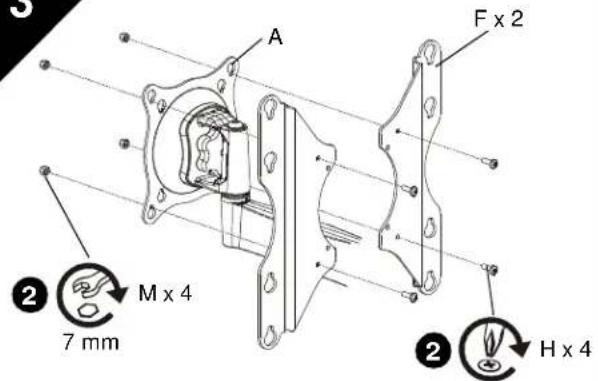

2. Montera skruvarna (H) genom fastena (F) och huvudenheten (A) i muttrarna (M).
3. Fortsatt till steg 3A ("Fasthal i linje med ytan") ell er steg 3B ("Infallda fasthal"), beroende pa modell.

3A

Fasthal i linje med ytan

VIKTIG! Den har arbetsrutinen gäller endast nar fästhal med 4 mm eller 6 mm diameter ar i linje med ytan på skärmens baksida (d.v.s. inte infälda).

WARNING: Om viktkapaciteten överskrids finns risk für allvarlga personskador eller skador på utrustningen! Det är montörens ansvar att kontrollera att den kombinerade viktten für alla componenterna som monterats på iCSPSA2 inte överskrider 18 kg (40 lbs).

SE UPP: Om du anvander skruvar med fel dimension kan skärmen skadas! Ratt skruvarkommen latt att kunna gangas in i skarmens fashal helt och hallet.

SE UPP: Om skruvarna inte greppat ordentigt kan hela skärmen falla ner! Skruvarna fár ENDAST skruvas ut precis sa mycket sa att det blir möjigt att utföra montering vid armenheten.

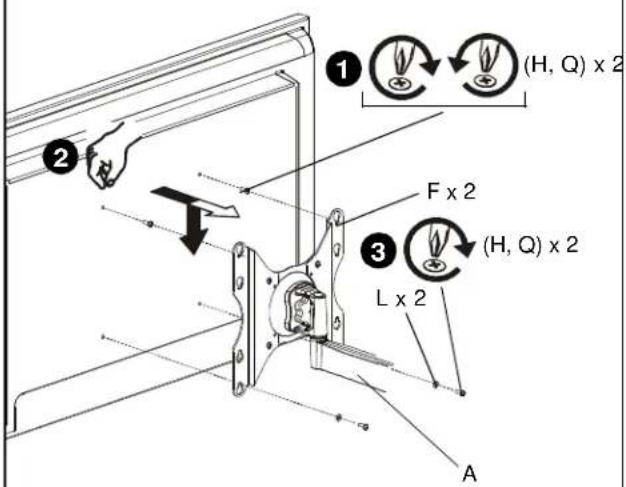

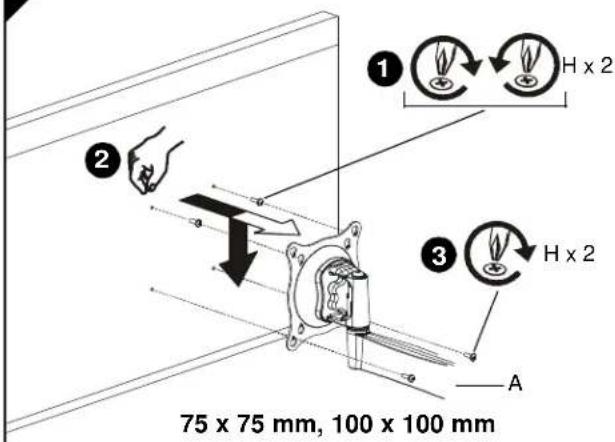

1. Montera två skruvar (H ellr Q beroende pa modell) i de övre fästhalen pa skärmen. Gänga in skruvarna helt i skärmen, och gänga sedan tillbaka dem tre (3) hela varv.

OBS:Fasthalsmonster 100× 100mm respektive

200 x 200 mm visas. Fästhälsmönster pa 75 x 75 mm och 100 x 200 mm ar liknande.

1. Rikta in skärmen sa att skruvarna som monterades i foregående steg passar in i det övre paret av droppformade fästhäl. Sank ner skärmen sa att den sitter fast.
   OBS: Skärmen hängen nu pa de övre tvä skruvarna.
2. Montera de tv aterstaende skruvarna (H ellr Q, beroende pa modell) genom det nedre paret droppormade fasthal.
3. Om du monterar skruvarna (H) genom fastena (F) - montera da brickor (L) under skruvarnas huvuden (H).
4. Dra at alla fyra skruvarna (H eller Q, beroende pa modell). Dra inte at for harti!

100 × 200 ~mm, 200 × 200 ~mm

3B

75 × 75 ~mm, 100 × 100 ~mm

100 × 200 ~mm, 200 × 200 ~mm

Infälda fästhål

VIKTIGT! Den har arbetsrutinen gäller endast nar fästhål med 4 mm eller 6 mm diameter ar infällda i skarmens baksida.

WARNING: Om viktkapciteten överskrids finns risk für allvarliga personskador eller skador pa ustrustningen! Det är montörens ansvar att kontrollera att den kombinerade vikten forla componenterna som monterats piaCSPSA2 inte överskrider 18 kg (40 lbs).

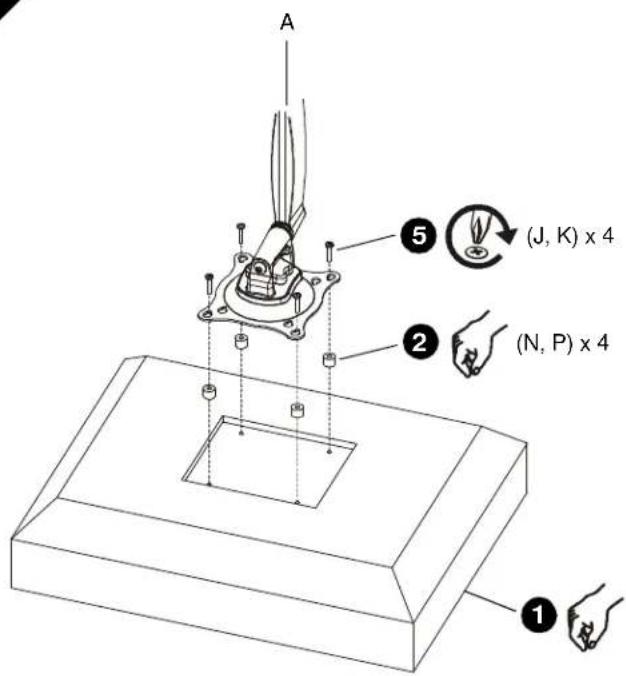

1. Lagg skärmen fösiktigt med framsidan nedat pa en skyddande yta.
2. Satt fyra distansbrickor (N aller P beroende pa vilken som passar) over respektive fashal baktill pa skarmen. Valj den kortaste distansbrickan som ger tilracklig utftyllnad. Alla distansbrickor maste ha sama langd.

OBS: Fashtalsmonster 100 x 100 mm respektive 200 x 200 mm visas. Fashtalsmonster pa 75 × 75 mm och 100 x 200 mm ar liknande.
3. Valj skruvens langd:

• Om du anvander distansbrickor (N) skadu anecd a skruvtyp (J).
• Om du anvander distansbrickor (P) ska du anvanda skruvtyp (K).

OBS: Om du monterar skruvar av typ (J, K) genom fästena (F) sca du ocks ànvdà brickor av typ (L) für nedre paret av droppformade fästhál.

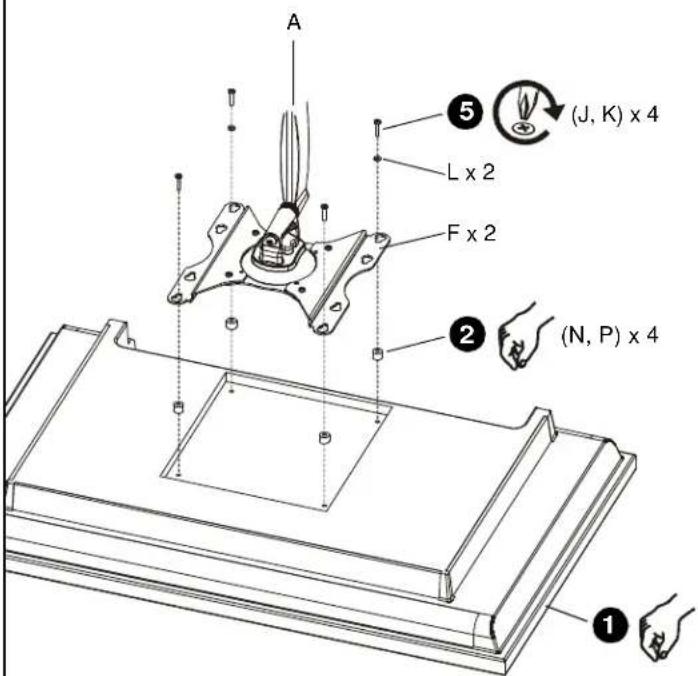

1. Orientera armenheten (A) sa att de droppformade fästhalen ar i linje med halen i distansbrickorna (N aller P beroende pa modell).

SE UPP: Om du anvander skruvar med fel dimension kan skärmen skadas! Ratt skruvarkommen latt att kunna gangas in i skarmens fashal helt och hallet.

1. Montera skruvarna (J aller K beroende pa modell) genom brickorna (L i forekommande fall), de droppformade fathalen samt distansbrickorna (N aller P beroende pa modell) i skärmen. Dra at alla fyra skruvarna. Dra inte at for hart!
2. Fortsatt till avsnittet "MONTERA ARMENHETEN VID VAGGPLATTAN".

4

HANTERING AV KABLAR SE UPP: Kontrollera att alla kablar har tillräckligt slack sä att skärmen kan röra sig som den sca, amat att kablarna inte klåms genom montering av lock (E) aller skruvar (R). 1. Sätt fösaktigt in kablarna i deras*häl i nedre delarna på armenheten (A). 2. Montera lock (E) med två skruvar (R).

5

JUSTERING VARNING: Om justeringsmeikanismen lossas aller dras at överdrivet mycket, finns risk För allvartiga personskador aller skador på utrustningen! 1. För att justera lutting/vridning/tippning: lossa justeringsreglaget en aning (moturs sett frän skärmens baksida), flytta skärmen till önskad vinkel och dra at justeringsreglagetigen. 2. Förängningen kan justeras genom att lossa aller dra at skruvarna en aning med sexkantnyckeln (S). Skruvarna:fár ENDAST justeras För att upnå önskad spännkraft.

2

KANNAKKEEN ASENTAMINEN SEINÄLEVYYN
