BEDIENUNGSANLEITUNG iCSPSA2T02 Chief

WICHTIGEWARN- und VORSICHSHINWEISE!

WARNING: Ein WARNINGHINWEIS macht auf mögliche schwere oder tõdliche Verletzungen aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

VORSICHT: Ein VORSICHTSHINWEIS macht auf Schäden oder mögliche Zerstörung des Geräts aufmerksam, die bei Nichtbefolgung der Anweisungen eintreten können.

WARNING: Falls nicht alle Anweisungen gelesen und gut verstanden werden, kann dies zu schweren Körpersverletzungen, Schaden an den Geräten führen und die Werksgarantie nichtig machen! Der Monteur ist davon verantwortlich, dass alle Komponenten unter Einhaltung der mitgelieferten Anweisungen korrekt zusammengebaut und eingebaut werden.

WARNING: Wenn für diese Komponente keine ausreichende bauliche Tragkraft vorhanden ist, kann dies zu schweren Körpersverletzungen oder Schäden an den Geräten führen! Der Installateur ist damit verantwortlich zu überprüfen, ob die Wand, an der diese Komponente verankert wird, das Fünffache der Gesamtlast aller befestigten Geräte sicheren kann. Anderfalls muss die Wand verstärkt werden, bevor die Komponente angebracht wird. Die Gipsschicht der Wand, an welcher die Halterung befestigt wird, darf maximal 15,9 mm betragen.

WARNING: Wenn das zulässige Gewicht überschritten wird, kann dies zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Monteur ist dafür verantwortlich, dass das kombinierte Gewicht aller Komponenten, die am Modell iCSPSA2 befestigt sind, nicht mehr als 18 kg beträgt. Eine Nutzung mit Produkten, welche die maximale Tragkraft überschreiben, kann dazu führen, dass die Halterung bricht und/oder herunterfällt und kann eventuell Verletzungen verursichen.

ADVERTÉNCIAS e AVISOS IMPORTANT!

WICHTIG! Beim Einbau eines Displays mit versenkten Montagliochern mit dem unter „EINBAU DES DISPLAYS AN ARMBAUGRUPPE" beschrieben Verfahren fortfahren, bevor die Armbaugruppe an der Wandplatte montiert wird.

1. Armbaugruppe (A) auf Wandplatte (B) ausrichten und in Position schieben.

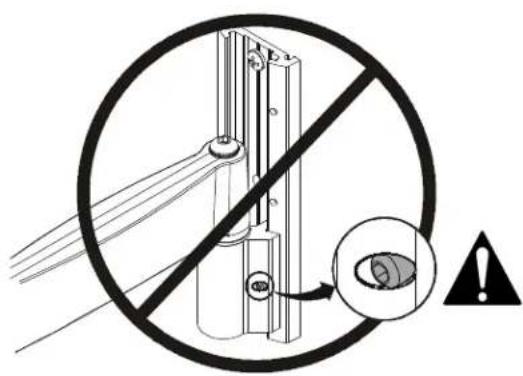

WARNING: Wenn die Sechskantkopfschraube nicht auf das Loch in der Wandplatte (B) ausgerichtet wird, kann die Armbaugruppe (A) herunterfallen, was zu schweren Körperverletzungen oder Schäden an den Geräten führt! Die Sechskantkopfschraube solle nach dem Festziehen ganz im Armbaugruppenloch versenkt sein.

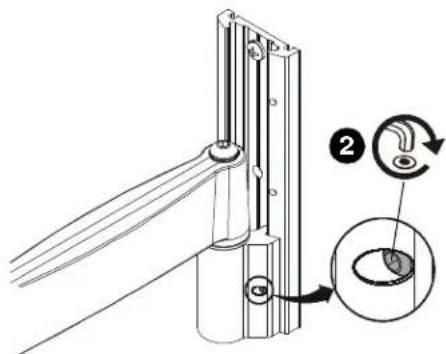

1. Die Sechskantkopfschraube in der Armbaugruppe (A) mit dem Sechskantschluss (T) festziehen; darauf auf achten, dass die Schraube in eines der drei LÖcher in der Wandplatte (B) eingreift.
   HINWEIS: In die Wandplatte (B) sind drei LÖcher eingelassen, um eine Höhenverstellung zu erhögbaren.
2. Abdeckung (C) auf die Rillen in der Wandplatte (B) ausrichten und in Position schieben.
3. Kappen (D) auf die Locher in der Wandplatte (B) ausrichten und in Position schieben.

3

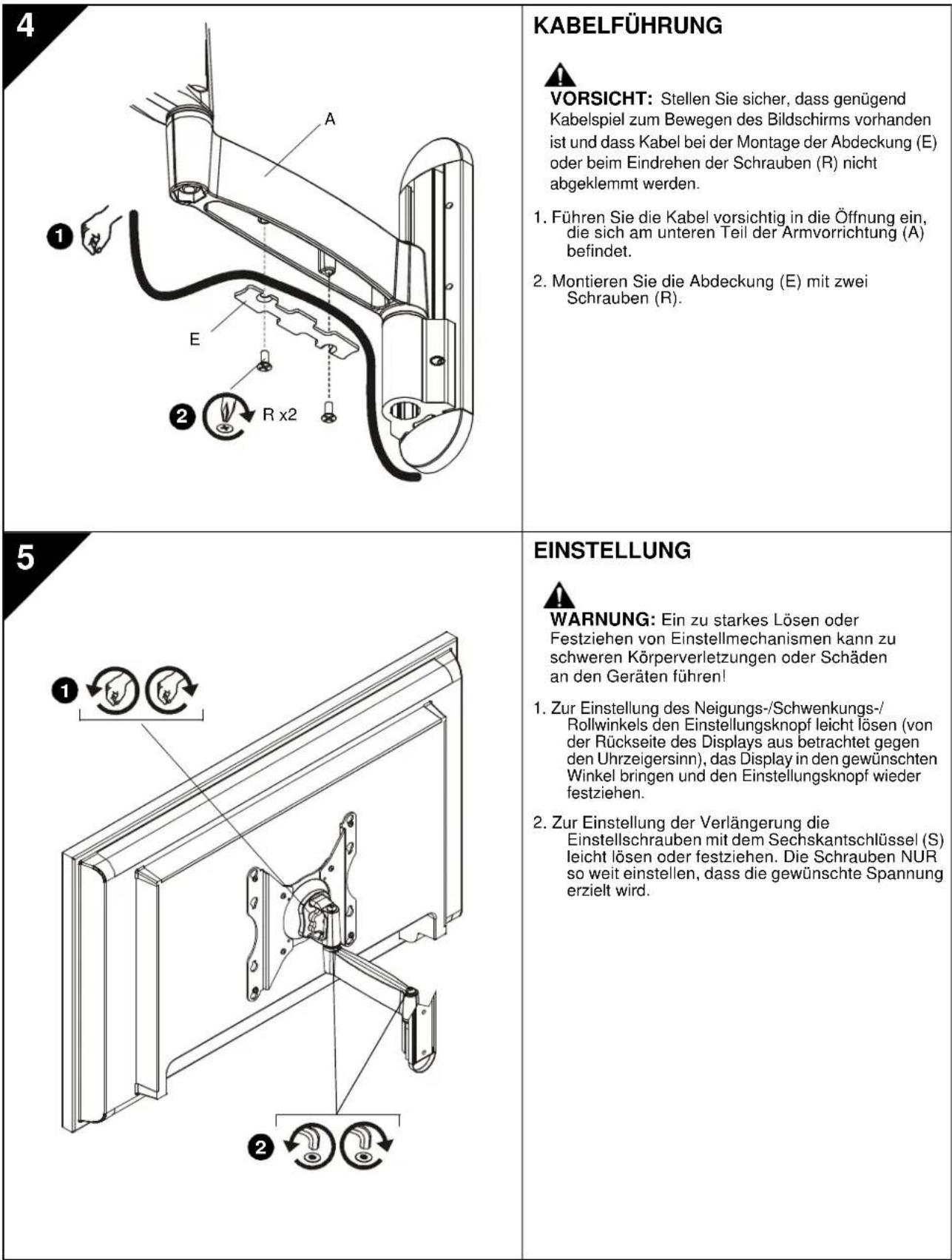

4
Dx3

3	EINBAU DES DISPLAYS AN ARMBAUGRUPPE 1. Wenn das Display über ein Montagelochmuster von 75 x 75 mm oder 100 x 100 mm verfügbar, mit Schritt 3A („Bündige Montagelöcher“) oder Schritt 3B („Versenkte Montagelöcher“) fortfahren. Ansonsten die nachstehenden Anweisungen befolgen. 2. Schrauben (H) durch Halterungen (F) und Kopfbaugruppe (A) in Muttern (M) einbauen. 3. Entweder mit Schritt 3A („Bündige Montagelöcher“) oder Schritt 3B („Versenkte Montagelöcher“) fortfahren.
3A	Bündige Montagelöcher WICHTIG! Dieses Verfahren trifft nur dann zu, wenn die Montagelöcher mit einem Durchmesser von 4 mm oder 6 mm auf der Rückseite des Displays bündig an der Oberfläche anliegen. WARNING: Die Überschreitung der Tragfähigkeit kann zu schweren Körperverletzungen oder Schäden an den Geräten fuhr! Der Installatür ist damit verantwortlich sicherzustellen, dass das Gesamtgewicht aller am iCSPSA2 befestigten Komponenten 18 kg (40 lbs) nicht überschreiben. VORSICHT: Die Verwendung von Schrauben der falschen Größe können zur Beschädigung Ihres Displays führen! Die richtigen Schrauben halten sich leicht und vollständig in die Montagelöcher des Displays einführen. VORSICHT: Ein unzureichendes Eingreifen des Gewindes in das Display kann zum Herunterfallen des Displays führen! Die Schrauben NUR soweit zureickdrehen, dass die Armbaugruppe eingebaut werden kann! Zwei Schrauben (entweder H oder Q) in die oberen Montagelöcher auf dem Display einbauen. Die Schrauben vollständig in das Display eindrehen und dann um 3 vollständige Umdrehungen zureickdrehen. HINWEIS: Die Montagelochmuster 100 x 100 mm und 200 x 200 mm sind abgebildet; die Muster 75 x 75 mm und 100 x 200 mm sind ähnlich. Das Display anheiten und so austrichten, dass die im vorherigen Schritt eingebauten Schrauben in das obere Paar Montagelanglöcher passen. Das Display in Position eintrastehen.
100 x 200 mm, 200 x 200 mm	HINWEIS: Das Display ist jetzt an den beiden oberen Schrauben aufgehängt. 3. Die beiden restlichen Schrauben (entweder H oder Q) durch das untere Paar Montagelanglöcher einbauen. · Wenn Schrauben (H) durch Halterungen (F) eingebaut werden, dann mußsen unter den Schraubköpfen (H) Unterlegscheiben (L) installiert werden. 4. Alle vier Schrauben (entweder H oder Q) festziehen. Nicht zu fest anziehen!

3B
75× 75mm 100× 100mm

100 × 200 ~mm, 200 × 200 ~mm

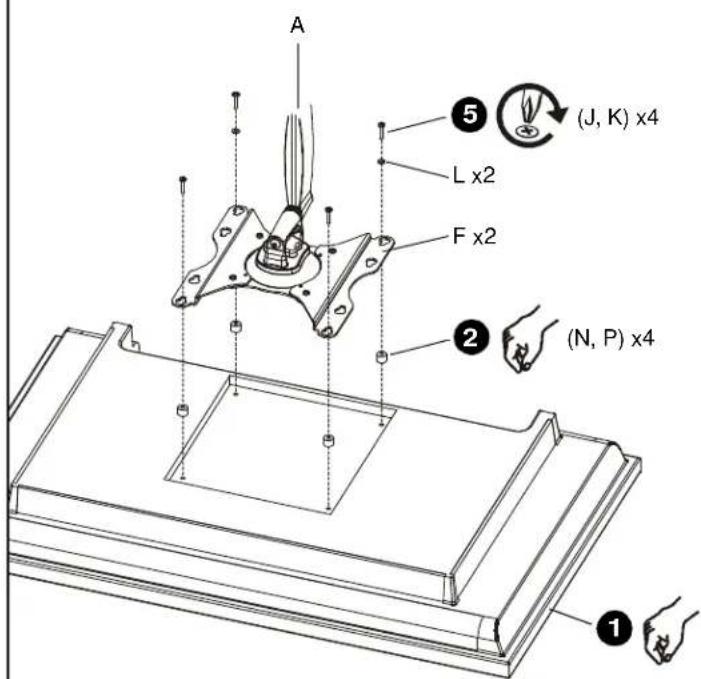

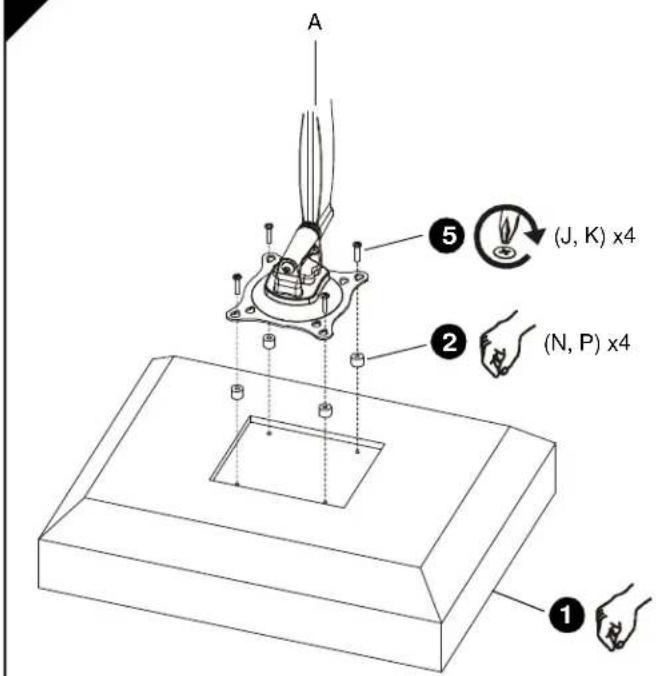

Versenkte Montagelöcher

WICHTIG! Dieses Verfahren trifft nur dann zu, wenn die Montagelöcher mit einem Durchmesser von 4 mm in der Rückseite des Displays versenkt sind.

WARNING: Die Überschreitung der Tragfähigkeit kann zu schweren Körperverletzungen oder Schäden an den Geräten führen! Der Installatour ist damit verantwortlich sicherzustellen, dass das Gesamtgewicht aller am iCSPSA2 befestigten Komponenten 18 kg (40 lbs) nicht überschreitet.

1. Display mit der Vorderseite nach unten vorsichtig auf eine Schutzfläche legen.
2. Vier Distanzhulsen (entweder N oder P) über\ jedes Montageloch auf der Rückseite des Displays\ positionieren. Dabei sollte die kürzeste Distanzhulse\ gewählt werden, die eine ausreichende\ Überbrückung bietet. Alle Distanzhulsen müssen\ dieselbe Länge aufweisen.

HINWEIS: Die Montagelochmuster 100 x 100 mm und 200 x 200 mm sind abgebildet; die Muster 75 x 75 mm und 100 x 200 mm sindähnlich.

1. Schraubenlange wahlen:

2. Wenn Distanzhulsen (N) verwendet werden, müssen Schrauben (J) benutzt werden.

3. Wenn Distanzhulsen (P) verwendet werden, müssen Schrauben (K) benutzt werden.

HINWEIS: Wenn Schrauben (J, K) durch Halterungen (F) eingebaut werden, dann müssen zusammen Unterlegscheiben (L) für das untere Paar Montagelanglocher verwendet werden.

1. Die Armbaugruppe (A) so ausrichten, dass die Montagelanglocher auf die Locher in den Distanzhulsen (entweder N oder P) ausgerichtet sind.

VORSICHT: Die Verwendung von Schrauben der falschen Großkosten zur Beschädigung Ihres Displays führen! Die richtigen Schrauben setzen sich leicht und vollständig in die Montagelöcher des Displays einfahren.

1. Die Schrauben (entweder J oder K) durch Unterlegscheiben (ggf. L), Montagelanglocher und Distanzhulsen (entweder N oder P) in das Display einbauen. Alle vier Schrauben festziehen. Nicht zu fest anziehen!
2. Mit EINBAU DER ARMBAUGRUPPE AN WANDPLATTE fortfahren.

1

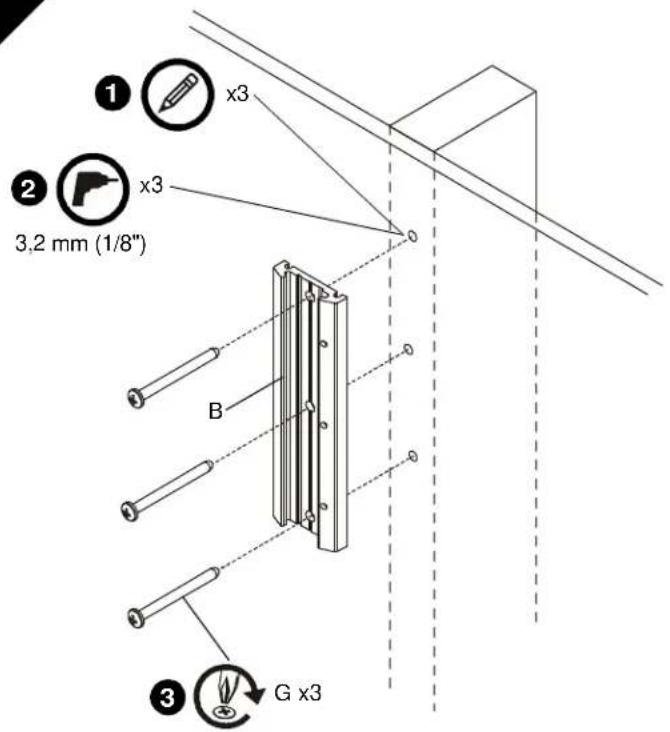

INSTALAR A PLACA NA PAREDE
