BRUGSANVISNING iCSPSA2T02 Chief

ARSEL: ADVARSEL advarer dig om muligheden.
Vorig skade eiler dadstald, hvis du likke tiger
kionerne.

FORSIGTIG: FORSIGTIG advarer dig om muligheden for beskadigeise erler destruktion afudstyr, hv's du like folger de lihatherende instruktoner.

ADVARSEL: Hvis du ike laeser, grundigt forstar og feigert alle instruktoner kan ditte resulte i alvorig personskade, besikadigeare af utsdre er ulgyldgoreise af tabriksgarantien! Det er installaterns ansar at sorge for, at alle komponenter samies korrekt og instaliereres faige de vedlage instruktioner.

ADVARSEL: Hvis denne komponent monteres pa en konstridur, der ilke er staerk nok, kan det foransage alvorlig personskade eiler beskadigeile at udstyret Monteren er ansvarling for at sorge for, at komponenten monteres pa en kon strudur, der kan bare fem gange udstyrets samlede vaegt. Forsterk konstridurnen after behov, far komponenten monteres. Vaeggen hvortil ophaeget fastgares kan have en maxsmal tykkele at gipspladerne pa 15.9mm.

ADVPARSE: Hvis vaegtkapacieten overskrides, kan det fornsage alvorip persongskade ieler beskadigelse at udstret! Det er monteren'sansvar at sorge for, at den samlede vaegt at alle deile, som er fastgort pa iCSPSA2. ike overster 18kg . Amendeile atprodukier som er tungare end den angivene makinsima/vaegt, kan medrefte at ophaenget og deti tbeher faldner ned og medreren skader.

VIKTIGA VARNINGAR OCH

VARNING: Underlännet at se till attenna component har tllrackig strukturel stykar can sorsa allvarig personskadeller skada purlstrning.Det ar installabres ansvar at se til att underlagf somenna component monteras klarar av stotta upp fem ganger vken for hela ulstrinngen.Fristark underlaget after behov innan du installerarekomponenten.Gipsakivan i valgen som fastet monteras pa kan vara hogsit 15.9 mm fock.

VIGTIG! Hvis du monterer en skærm med forsønkede monteringshuller, skal du fortsette med "MONTERING AF SKAERM TIL ARMENHED", for armenheden monteres til vægpladen.

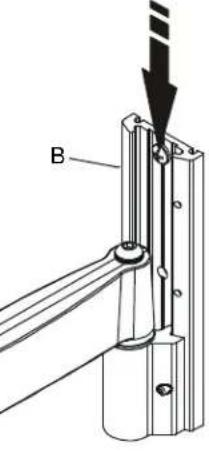

1. Ret armenheden (A) ind after vægpladen (B) og lad den glide på plads.

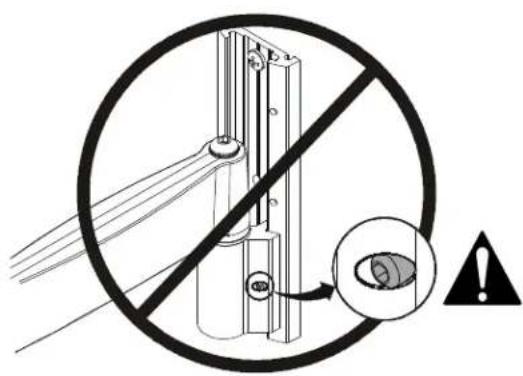

   ADVARSEL: Hvis skruen med sekskanthovedet ikke rettes ind after hullet i vaegpladen (B), kan det[vare ársag til, at armenheden (A) falder ned, hvilket kan resultere i alvorlig personskade eller beskadigelse af udstyret! Skruen med sekskanthovedet skal vare fuldstændigt trukket tilbage ind i armenheden, after den er strammet.

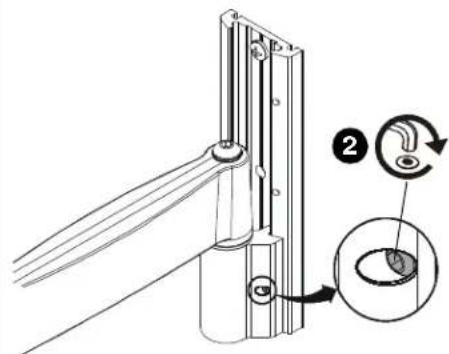

2. Brug en hexnogle (T) til at stramme skruen med sekskanthovedet i armenheden (A), hvilket sikrer, at skruen tilkobler et af de tre huller i vægpladen (B).
   BEMAERK: Der stilles tre huller til radighed i vaepladen (B) til hjojdejustering.
3. Ret dakslet (C) ind after rillerne i vaepladen (B) og lad det glide pa plads.

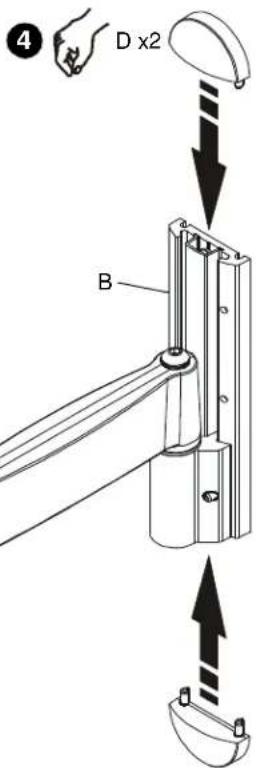

4. Ret hætterne (D) ind after hullerne i vægpladen (B) og lad dem glide pá plads.

3

3

MONTERING AF SKÅERM TIL ARMENHED 1. Hvis skærmen har et 75 x75 mm aller 100 x 100 mm monteringsmønster, fortsetter du med trin 3A ("Plane monteringshuller") eller trin 3B ("Forsønkede monteringshuller"), alt after hvad der er relevant. Hvis ikke, fortsetter du nedenfor. 2. Monter skruerne (H) gennem beslagene (F) og armenheden (A) ind i matrikkerne (M). 3. Fortset med trin 3A ("Plane monteringshuller") aller trin 3B ("Forsønkede monteringshuller"), alt after hvad der er relevant.

3A

Plane monteringshuller VIGTIG! Denne procedure gør sig kun gældende,+narr monteringshullerne med en diameter på 4 mm aller 6 mm er plane med bagsiden på skærmen. ADVARSEL: Hvis vægtkapaciteten overskrides kan det resultere i alvorlig personskade aller beskadigelse af udstyret! Det er montørens ansvar at sorge for, at componenternes totale vægt, som er fastgjort til ICSPSA2, ikke overstiger 18 kg (40 lbs). FORSIGHTIG: Brug af skruer med en forkert størrelse kan beskadige din skærm! De korrekte skruer vil nemt kinne skrues fuldstændigt ind i skærmens monteringshuller. FORSIGHTIG: UtilstrækkeligGVindtilkobling i skærmen kan få skærmen til at falde ned! Skru KUN skruerne ud det stykke, som er质地vidigt for at give plads til montering af armenheden. 1. Monter to skruer (H eller Q, alt after hvad der er relevant) ind i de overste monteringshuller på skærmen. Skru skruerne fuldstændigt ind i skærmen, og derefter tilbage ud 3 hele omgange. BEMÆRK: 100 x 100 og 200 x 200 monteringshulmønstre vist; 75 x 75 mm og 100 x 200 mm ønstre lignende. 2. Ret skærmen ind,alandes at de skruer, som blev monteret i det tildigere trin, passer ind i det overste par af de dræbformede monteringshuller. Sænk skærmen godt på plads. BEMÆRK: Skærmen vil hænge på de øverste to skruer. 3. Monter de to tilbageveærende skruer (H eller Q, alt after hvad der er relevant) gownem det nederste par af de dræbformede monteringshuller. • Hvis der monteres skruer (H) gennem beslagene (F), skal slutteskiverne (L) monteres under skruehovederne (H). 4. Stram alle fire skruer (H eller Q, alt after hvad der er relevant). Dermökke øverspændes!

3B
75× 75mm 100× 100mm

100 × 200 ~mm, 200 × 200 ~mm

Forsenkede monteringshuller

VIGTIG! Denne procedure gør sig kun gældende,\ nær monteringshullerne med en diameter på 4 mm er\ forsønkede ind i bagsiden på skærmen.

ADVARSEL: Hvis vaegtkapciteten overskrides kan det resultere i alvorlig personskade aller beskadigelse af udstyret! Det er montorens ansvar at sorge for, at komponenternes totale vaegt, som er fastgjort til ICSPSA2, ikke overstiger 18 kg (40 lbs).

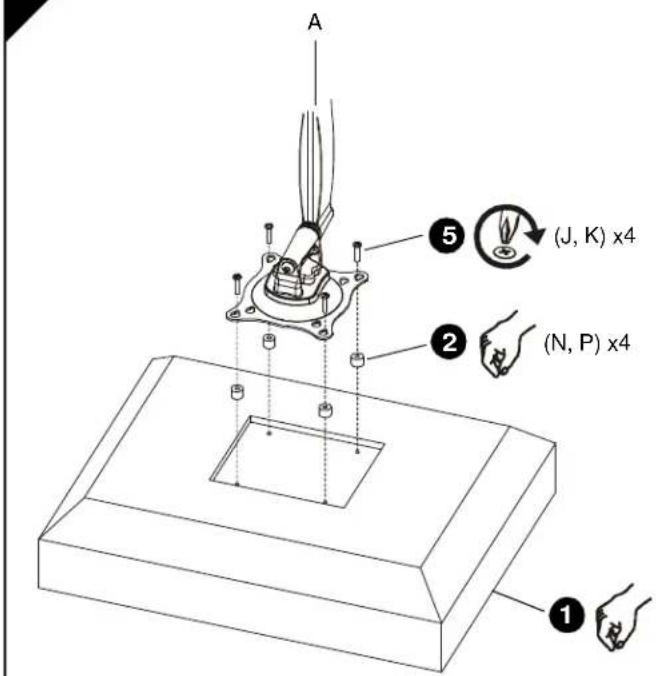

1. Læg forsigtigt skærmen med forsiden nedad pa en beskytende overflade.
2. Anbring fire afstandsstykker (N aller P, alt after hvad der er relevant) over hvert monteringshul pa bagsiden af skaernen. Vaelg de korteste afstandstykker, som vil give tilstrakkelig udfyldning. Alle afstandsstykker skal vare den samme laengde.

BEMAERK: 100 × 100 og 200 × 200

monteringshulmonstre vist; 75× 75mm og 100× 200mm monstre lignende.

Hvis afstandsstykkerne (N) bruges, skal skruerne (J) bruges.
Hvis afstandsykkerne (P) bruges, skal skruerne (K) bruges.

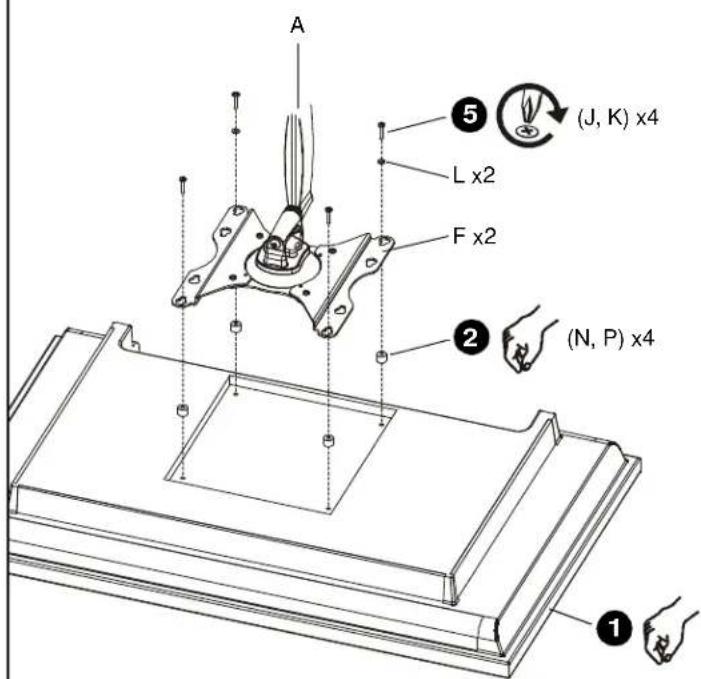

BEMAERK: Hvis der monteres skruer (J, K) gennem beslagene (F), skal der ogsa bruges slutteskiver (L) til det nederste par af de drabeformeede monteringshuller.

1. Vend armenheden (A) saledes, at de drabeformeede monteringshuller er ud for hullerne i afstandsstykkerne (N ellr P, alt after hvad der er relevant).

FORSIGTIG: Brug af skruer med en forkert storrelse kan beskadige din skaerm! De korrekte skruer vil nemt kinne skrues fuldstændigt ind i skaermens monteringshuller.

1. Monter skruerne (J aller K, alt after hvad der er relevant) gennem slutteskiverne (L, hvis det er relevant), de drabeformede monteringshuller og afstandssstykkerne (N aller P, alt after hvad der er relevant) ind i skaernen. Stram alle fire skruer. Der ma ikke overspændes!
2. Fortsæt med "MONTERING AF ARMENHED PÅ VæGPLADE".

4

KABELSTYRING FORSIGTIG: Sørg for, at der er tilstrækkelig kabelsloak, til at skærmen kan bevæges, og at kablerne ikke vil blive klemt ved at montere dæksel (E) eller skruer (R). 1. Indør omhyggeligt kablerne i hulrummet i de nederste dele af armenheden (A). 2. Monter dæksel (E) med to skruer (R).

5

JUSTERING ADVARSEL: Hvis justeringsmekanismen lõnes aller strammes for meget kan det resultere i alvorlig personskade aller beskadigelse af udstyret! 1. Justering afændning/drejeled/rulning foretages ved at lõse justeringsgrebet en smule (mod uret,+när du ser på bagsiden af skærmen), flytte skærmen til den ønske de vinkel, og stramme justeringsgrebetigen. 2. Du justerer forlaengelsen ved at lõse aller strammé justeringsskruene med en hexnøgle (S). Juster jegke skruerne MERE END DET ER NÖDVENDIGT for at opnå den ønske de spænding.

1

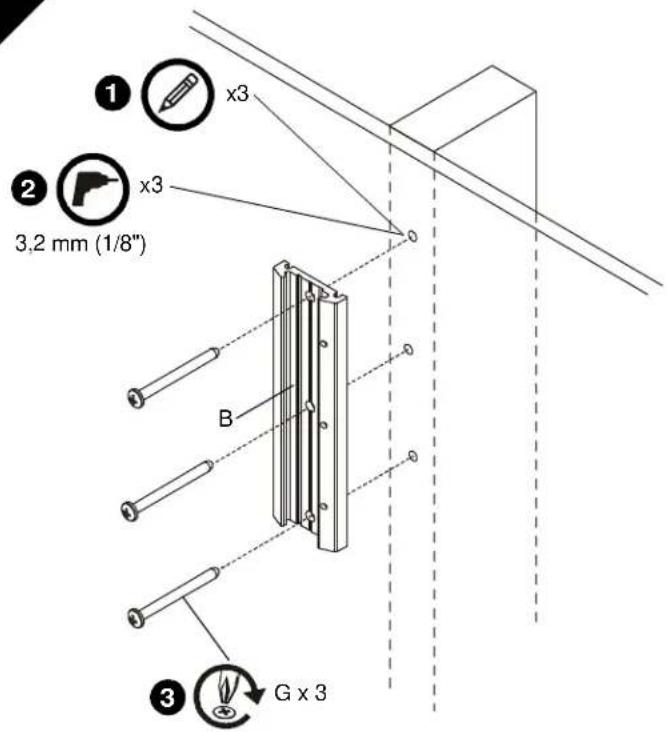

MONTERA VAGGPLATTAN PÄ VAGGEN

Installation pa traregel
