MANUALE UTENTE iCSPSA2T02 Chief

AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni,anche letali,qualora non si osservino le istruzioni.

ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezatura qualora non ci si attiene alle istruzioni al riguardo.

AVVERTENZA: La mancata comprensione e ottemperanza alle istruzioni fornite cui provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'installatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite.

AVVERTENZA: Una resistenza strutturale inadequata per quello componente cui lo sono iniziati. L'installatore ha la responsabilità di accertare che la struttura su cui lo sono componente viene montato sua in grado di sostenere cinque volte il peso totale dell'intera unità. Reinforzare la struttura, se necessario, prima d'installare il componente. Laparetodelontaggiopuoessere ricoperta da un cartongesso di uno spessore massimo di 15,9 mm (5/8 poll.).

AVVERTENZA: Il superamento della portata massima specificata può causare gravi lesions personali e danni all'unità! L'infallatore ha la responsabilità di accertare che il peso combinato di tutti i componenti montati su iCSPSA2 non sia superiore a 18 kg (40 libbre). L'uso di prodotti più pesanti del massimo peso indicate potrebbe comportare la caduta del supporto e dei loro accessori con potenziali lesions personali.

IMPORTANT! Se si installa un display con fori di montaggio incassati, prima di installare il blocco braccio sulla piastra a parete, procedere con "INSTALLAZIONE DEL DISPLAY SUL BLOCCO BRACCIO".

1. Allineare il blocco braccio (A) con la piastra a parete (B) e farlo scivolare in posizione.

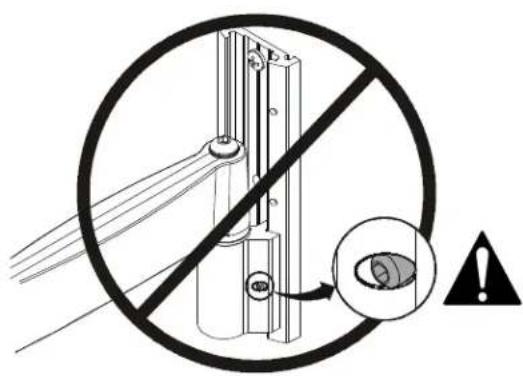

   AVVERTENZA: Il mancato allineamento della vite a testa esagonale con il foro nella piatra a parete (B) potrebbe fare cadere il blocco braccio (A), provocando lesioni gravi o danni all'apparecchiatura. La vite a testa esagonale dovrebbe penetrare completamente nel foro del blocco braccio dopo il serraggio.

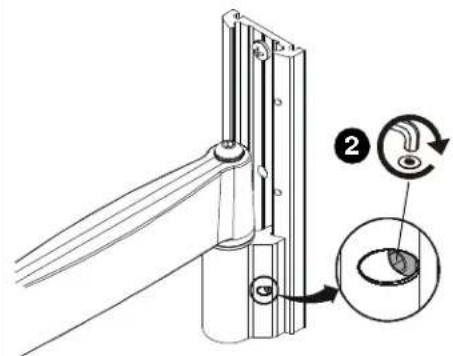

2. Con la chiave esagonale (T), serrare la vite a testa esagonale nel blocco braccio (A) verificando che la vite si innesti in uno dei tre fori della piastra a parete (B).

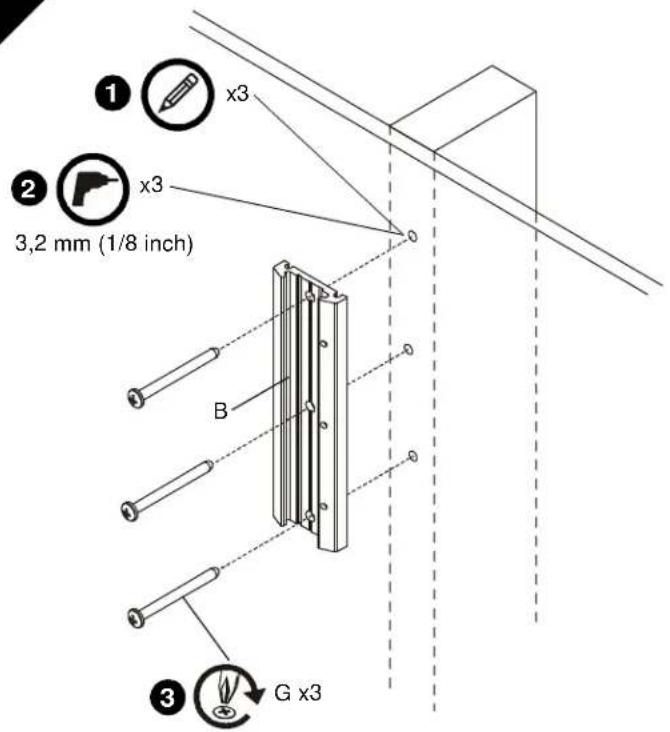

NOTA: La piatra a parete contiene tre fori (B) che consentono di regolare l'altezza.

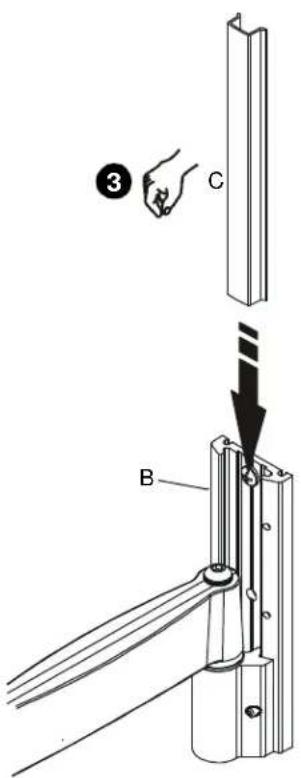

1. Allineare il copripiastra (C) con le scanalature nella piastra a parete (B) e farlo scivolare in posizione.

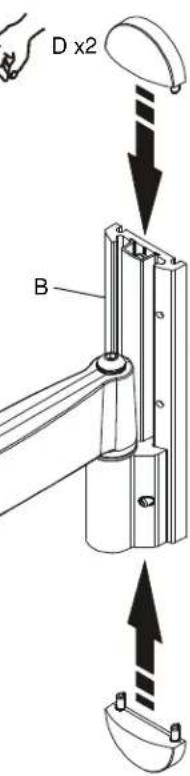

2. Allineare i coperchi (D) con i fori nella piastra a parete (B) e farli scivolare in posizione.

3

4

3 7mm F x2 H x4

INSTALLLAZIONE DEL DISPLAY SUL BLOCCO BRACCIO 1. Se il display dispone di uno schema di montaggio di 75 x 75 mm o 100 x 100 mm, proseguire con il passaggio 3A ("Fori di montaggio a filo") o il passaggio 3B ("Fori di montaggio incassati"), se presenti. Altrimenti, continuare come riportato di seguito. 2. Installare le viti (H)attraverso le staffe (F) e il blocco testa (A) nei dadi (M). 3. Procedere con il passaggio 3A ("Fori di montaggio a filo") o il passaggio 3B ("Fori di montaggio incassati"), se presenti.

3A 75 x 75 mm, 100 x 100 mm

Fori di montaggio a filo IMPORTANT! Questa procedura è valida solo se i fori di montaggio con un diametro di 4 mm o 6 mm sono a filo con la superficie posteriore del display. AVVERTENZA: Un peso superiore alla capacità nominale può provocare gravi lesioni personali o danneggiare l'apparecchiatura. è responsabilità dell'inistaltatore verificare che il peso totale di tutti i componenti montati sul iCSPSA2 non superi 18 kg (40 lbs). ATTENZIONE: L'uso di viti di lunghezza errata più danneggiare il display. Se le viti sono di misura corretta, l'avvitamento completo nei fori sarebbe gevole. ATTENZIONE: L'innesto errato dell'avvitamento nel display potrebbefare cadere il display. Per consentire l'installazione sul blocco braccio, rimuovere le viti SOLO se necessario. 1. Inserire due viti (H o Q, se presenti) nei fori di montaggio superiori del display. Avvitare completamente le viti nel display, quando svitare di 3 giri completi. NOTA: Gli schemidi fori illustrati sono di 100 x 100 mm e 200 x 200 mm; vengono illustratianche modelli similii di 75 x 75 mm e 100 x 200 mm. 2. Allineare il display in modo che le viti installate nel passaggio precedente entrino nei dei due fori a goccia superiori. Abbassare il display fissandolo in posizione. NOTA: Il display verrà sospeso sulle due viti superiori. 3. Inserire le due viti rimanenti (H o Q, se presenti) nei due fori a goccia inferiori. • Se le viti (H) vengono inserte attraverso le staffe (F), installare i distanziatori (L) sotto alle viti a stella (H). 4. Serrare tutte e quattro le viti (H o Q, se presenti). Non avvitareccessivamente.

3B
75 × 75 mm,100 × 100 mm

100 × 200 ~mm, 200 × 200 ~mm

Foridimontaggioincassati

IMPORTANTE! Questa procedura è valida solo se i fori di montaggio con un diametro di 4 mm sono incassi nella superficie posteriore del display.

AVVERTENZA: Un peso superiore alla capacitéo nominale poo provocare gravi lesions personali o danneggiare l'apparecchiatura. E responsabilita dell'infallatore verificare che il peso totale di tutti i componenti montati sul iCSPSA2 non superi 18kg 40 lbs).

1. Appoggiare lentamente il display con lo schermo rivolto verso il basso su una superficie protetta.

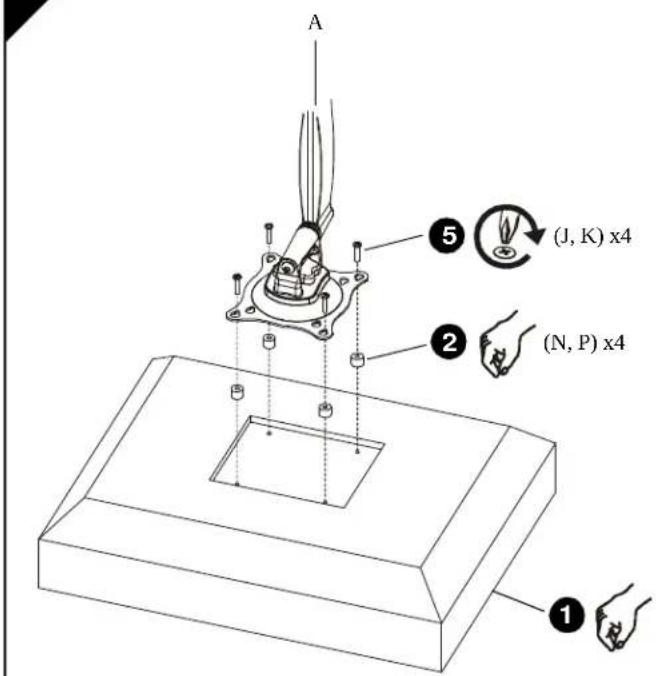

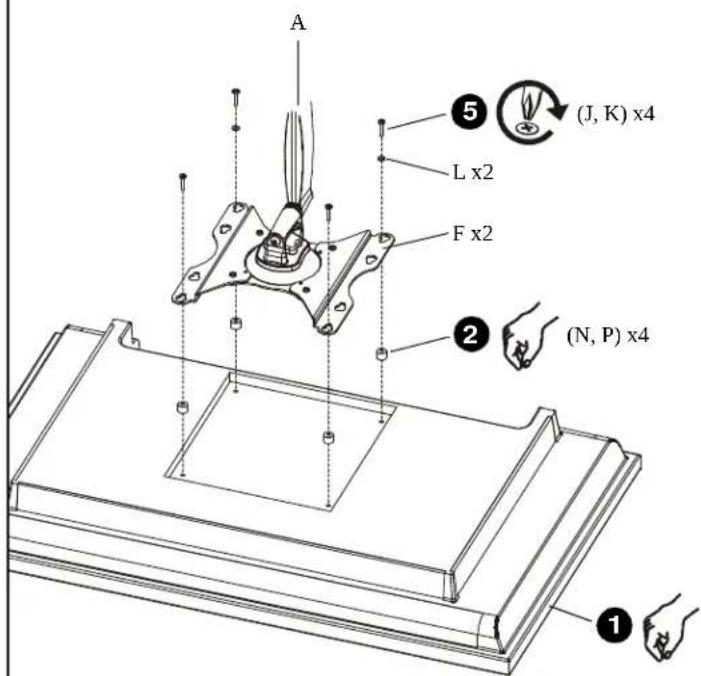

2. Inserire quattro distanziatori (N o P, se presenti) su ogni foro di montaggio nella parte posteriore del display. Selezionare il distanziatore più corto che può fornire lo spazio richiesto. Tutti i distanziatori devono essere di pars lunghezza.

NOTA: Gli schemi di fori illustrati sono di 100 × 100 ~mm e 200 × 200 ~mm ; vengono illustratianche modelli simili di 75 × 75 ~mm e 100 × 200 ~mm .

1. Selezionare la lunghezza delle viti:

2. Se vengono utilizzati i distanziatori (N), utilizzato le viti (J).

3. Se vengono utilizzati i distanziatori (P), utilizzato le viti (K).

NOTA: Se vengono inserte le viti (J, K) atraverso le staffe (F),utilizzare anche i distanziatori (L) per i due fori a goccia inferiori.

1. Orientare il blocco testa (A) in modo che i fori a goccia siano allineati con i fori dei distanziatori (N o P, se presenti).

ATTENZIONE: L'uso di viti di lunghezza errata più danneggiare il display. Se le viti sono di misura corretta, l'avvitamento completo nei fori sare agevole.

1. Inserire le viti (J o K, se presenti) atraverso le rondelle (L, se presenti), i fori a goccia e i distanziatori (N o P, se presenti) nel display. Serrare tutte e quattro le viti. Non avvitareccessivamente.
2. Continuare con "INSTALLAZIONE DEL BLOCCO BRACCIO SULLA PIASTRA A PARETE".

4

GESTIONE DEL CAVI ATTENZIONE: Assicurarsi di lasciare abbastanza gioco nei cavi da permettere il movimento dello schermo, e che i cavi non vengano pizzicati nel corso dell'installazione del coperchio (E) o delle viti (R). 1. Inserire conattenzione i cavi nella cavity disponibile nell'area inferiore del gruppo braccio (A). 2. Fissare il coperchio (E) con due viti (R).

5

REGOLAZIONE AVVERTENZA: Un allentamento o un serraggio excessivo del meccanismo di regolazione cui provocare gravi lesioni personali o danneggiare l'apparecchiatura. 1. Per regolare il passo, l'orientamento o l'oscillazione trasversale, allentare lentamente la manopola di regolazione (in sense antiorario quando si osserva la parte posteriore del display), spostare il display sull'angolo desiderato e riserrare la manopola di regolazione. 2. Per regolare l'estensione, allentare o serrare leggermente le viti di regolazione con la chiave esagonale (S). Regolare le viti SOLO sequesta operazione è necessaria per ottenere la tension desiderata.
