KÄYTTÖOHJE iCSPSA2T02 Chief

VAROITUS: VAROTUS ilmasie vakkan vaman tai kuleoman mahdollisuutta, os jehta e nioudateta.

HUOMAUTUS: HUOMAUTUS lmaise latteen
vauroitumisen tai tuhoutumisen mahdolisuutta, jo sojeta el noudita.

VAROITUS: Jos ojeta el lietta, ymmarreta j noudatera, voi seurauksena olla yakava vamna, iaitteen vauroituminen tai takuun raukeaminen. On asentejan vastuilla varmtsta, etta kaliki komponenti on koittu oikein ja asennetttu ojheiden mukaisesti.

VAROITUS: Talle osaile rittamn rakennevahnuus vol

ICSPSA2

TÄRKEÄ! Jos reiät oat näytössä syvennyksessä, siirry kohtaan NÄYTÖN ASENTAMINEN TUKIVARTEEN ennen tukivarren asentamista seinälevyyn.

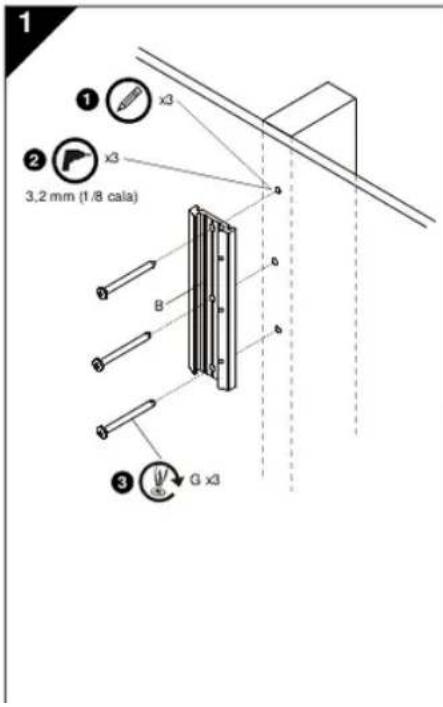

1. Kohdista kannake (A) seinälevyyn (B) ja vedä Kannake paikalleen levyyn.

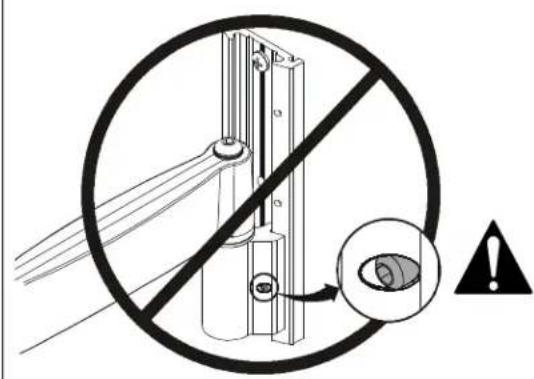

   VAROITUS: Jos kuusioruuvia ei kohdisteta seinälevyssä (B) olevaan reikään, tukivarsi (A) voi romahtaa ja aiheuttaa henkilövahinkoja tai laitteen vahingoittumisen. Kuusioruuvin tulee upota tãysin tukivarressa olevaan reikään kiristämisen jälkeen.

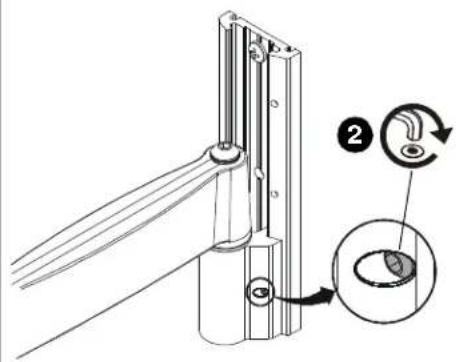

2. Kirista kuusioruuvi tukivarressa (A) olevaan reikaaan kuusiokoloavaimella (T) ja varmista, etta ruuvi on yhdessa seinalevyn (B) kolmesta reiastä.

HUOMAUTUS: Voit sātāa korkeutta valitsemalla seinälevyn (B) kolmesta reiastā sopivan.

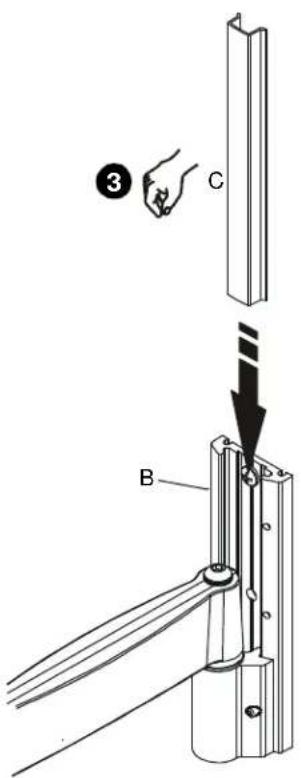

1. Kohdista suojus (C) seinälevyssä (B) oleviin urin ja vedä suojus paikalleen.
2. Kohdista tapit (D) seinälevyssä (B) oleviin reikiin ja työnnä ne paikalleen.

3

4

3B

75× 75mm 100× 100mm

100 × 200 ~mm, 200 × 200 ~mm

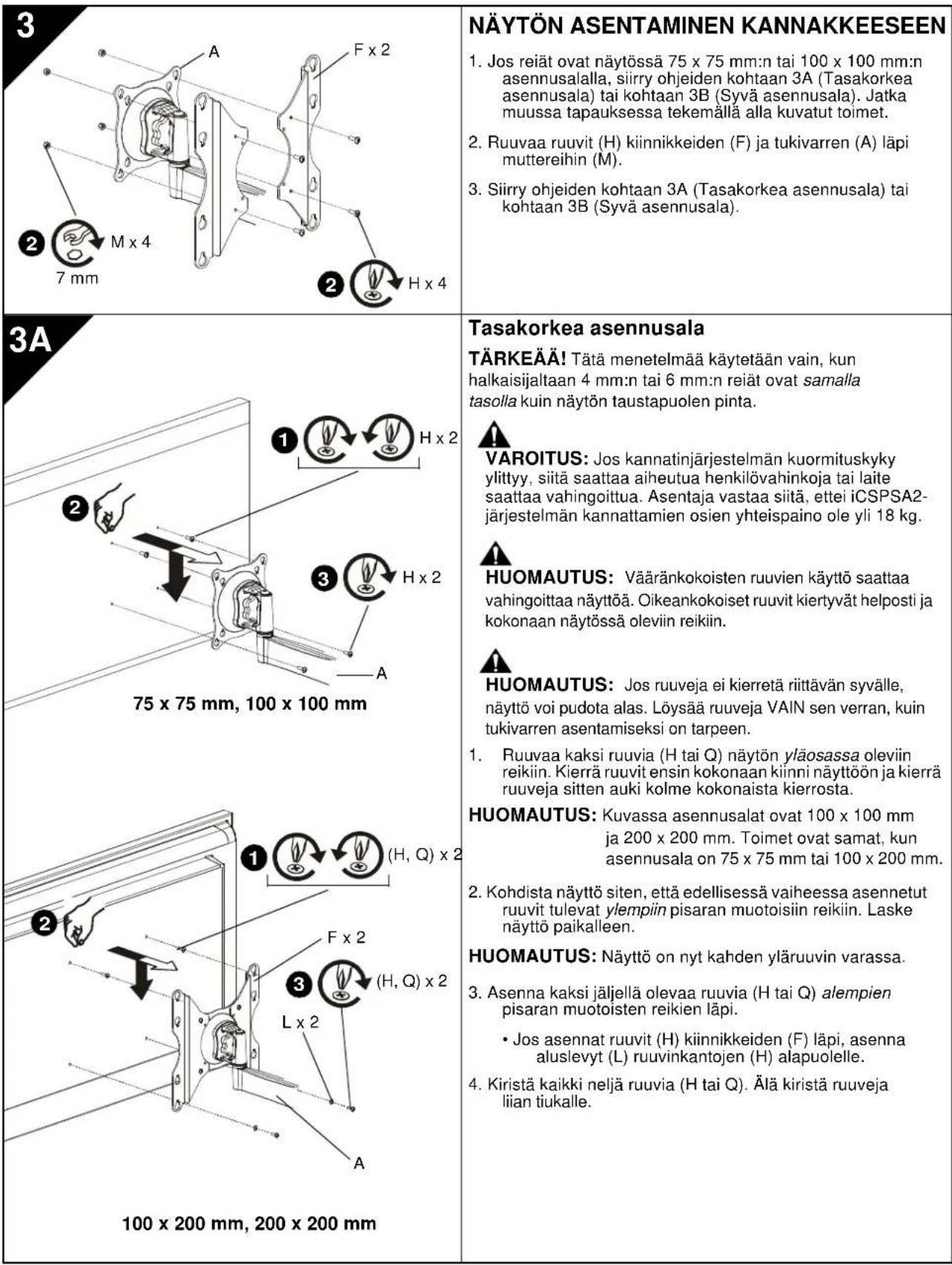

Syvä asennusala

TÄRKEÄ! Tà tā menetelmaä kaytetään vain, kun halkaisjaltaan 4 mm:n reiät ovat syvennyksessä nayton taustapuolella.

VAROITUS: Jos kannatinjärestelmän
kuormituskyk ylittyy, siita saattaa aiheutua
henkilovahinkoja tai laite saattaa vahingoittua.
Asentaja vastaa siitta, ettei iCSPSA2-järestelmän
kannattamien osien yhteispaino ole yli 18 kg.

1. Aseta naytto varovaisesti etupuoli alaspain suoja-alustalle.

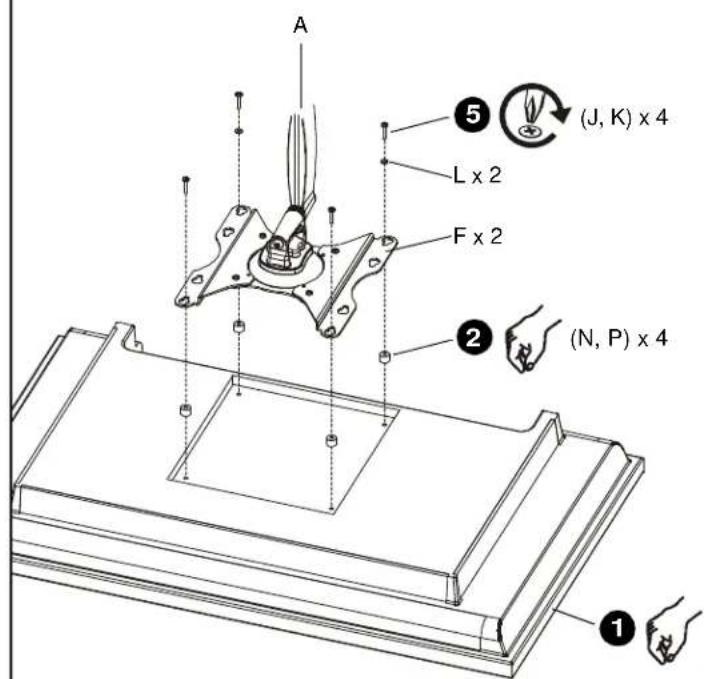

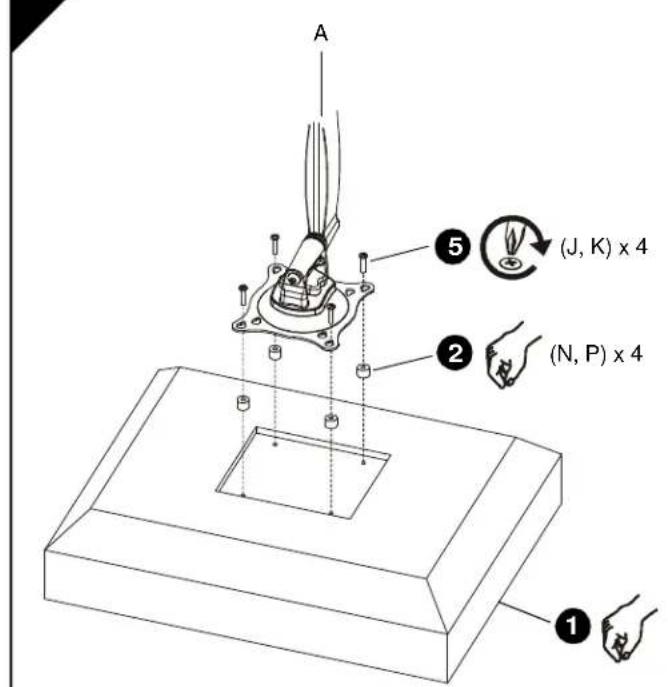

2. Aseta neljä valikappaletta (N tai P) kunkin nayton taustapuolella olevan reian paalle. Valitse lyhyin mahdollinen valikappale. Kaikkien valikappaleiden on oltava samanpituiset.

HUOMAUTUS: Kuvassa asennusalat ovat 100 x 100 mm ja 200 x 200 mm. Toimet ovat samat, kun asennusala on 75 × 75 mm tai 100 x 200 mm.

1. Valitse pituudeltaan oikeankokoiset ruuvit.

2. Jos käytät välikappaleita (N), käytä ruuveja (J).

3. Jos kaytāt vālikappaleita (P), kāyī t ruuveja (K).

HUOMAUTUS: Jos asennat ruuvit (J, K)
kiinnikkeiden (F) lapi, käytä
aluslevyjä (L) alemmissa pisaran muotoisissa rei'issä.

1. Kohdista tukivarsi (A) niin, etta pisaran muotoiset reiata ovat kohdakkain valikappaleissa (N tai P) olevien reikien kanssa.

HUOMAUTUS: Väärankokoisten ruuvien käytto saattaa vahingoittaa näytöa. Oikeankokoiset ruuvit kiertyvat helposti ja kokonaan näytössa oleviin reikiin.

1. Ruuvaa ruuvit (J tai K) mahdollisten aluslevyjen (L), pisaran muotoisten reikien ja valikappaleiden (N tai P) lapi nayttönn. Kiristä kaikki neljä ruuvia. Alä kirsta ruuveja liian tiukalle.
2. Siirry kohtaan TUKIVARREN ASENTAMINEN SEINÄLEVYYN.

JOHTOJEN KOTELOIMINEN HUOMAUTUS: Varmista, etta kaapelit ovat tarpeksi lõysällä naytön liikutelemista varten ja että ne eivat jäa puristuksin kannen (E) tai ruuvien (R) kiinnittämisen jälleen. 1. Työnnä kaapelit varovasti likeroon, joka on varren (A) alaosassa. 2. Kiinitä kansi (E) kahdella ruuvilla (R).

ASENNON SÄÄTÄMINEN VAROITUS: Jos sātömekanismia lösynnetään tai kirstetään liikaa, siitä saattaa aiheutua henkilövahinkoja tai laite saattaa vahingoittua. 1. Kun haluat sātää kallistusta, nivelä tai käantökulmaa, lõysää hieman sātönuppia (kierrä nuppia vastapäivään naytön takaa katssuttuna), aseta naytö haluttuun kulmaan ja kirstä sātönuppi uudelleen. 2. Voit sātää varren pituuttä lõysäamällä tai tiukentamalla sātöruveja kuusiokoloavaimella (S). Säädä ruuveja VAIN sen verran kuin on tarpeen halutun tuloksen saavuttamiseksi.

MONTOWANIE PLYTY SCIENNEJ NA SCIANIE
