MANUAL DE USUARIO iCSPSA2T02 Chief

ADVERTENCIA: Un ADVERTENCIA llama su atencion sobre la posibiliad de sufir lesiones de gravedad o incluso mortales si no sique las instrucciones.

PRECAUCION: Unanota de PRECAUCION llama su atencion sobre la posibidad de dañar o destruir el equipo si no sige las instrucciones.

ADVERTENCIA: Si no lee, comprendeperfectamente y sigue todas las instrucciones, podra causar daños graves, daños personales y materiales o anular la garantía de fabrica. El instalador es el responsable de asegurarde que todos los componentes están correctamente montados e instaladossiguiendo las instruccionesindicadas.

ADVERTENCIA: Si no se proporciona la resistencia estructural adequada para este componente, podrjan provocarse graves daños personales o materiales. El instalador es el responsable de asegurar de que la estructura a la que este componente está sujeta pueda soportar cinco vezes el peso combinado de todo el equipo. Refucae la estructura según sea NEEDario antes de instalar el componente. El grosor máximo del tabique donde se va a instalar el soporte debe ser de 5/8" (15,9mm).

ADVERTENCIA: Si se excede el peso máximo, podrjan causarse graves daños personales o materiales. El instalador es responsable de asegurarde que el peso combinado de todos los componentes montados en el iCSPSA2 no exceede 18 kg (40 libras). Si se utilizes produits que superen el peso máximo indicado podrjan caarse el soporte y sus accesorios, resultando en lesiones.

Instalación de los listones de madera

ADVERTENCIA: Si no se proporciona la resistencia estructural adecuada para este componente, podrian provocarse graves daños personales o materiales. El instalador es el responsable de asegurarse de que laestructura a la que este componente está sujeta pueda soportar cinco vezes el peso combinado de todo el equipo. Refuerce laestructura segúnsea necessario antes de instalar el componente.

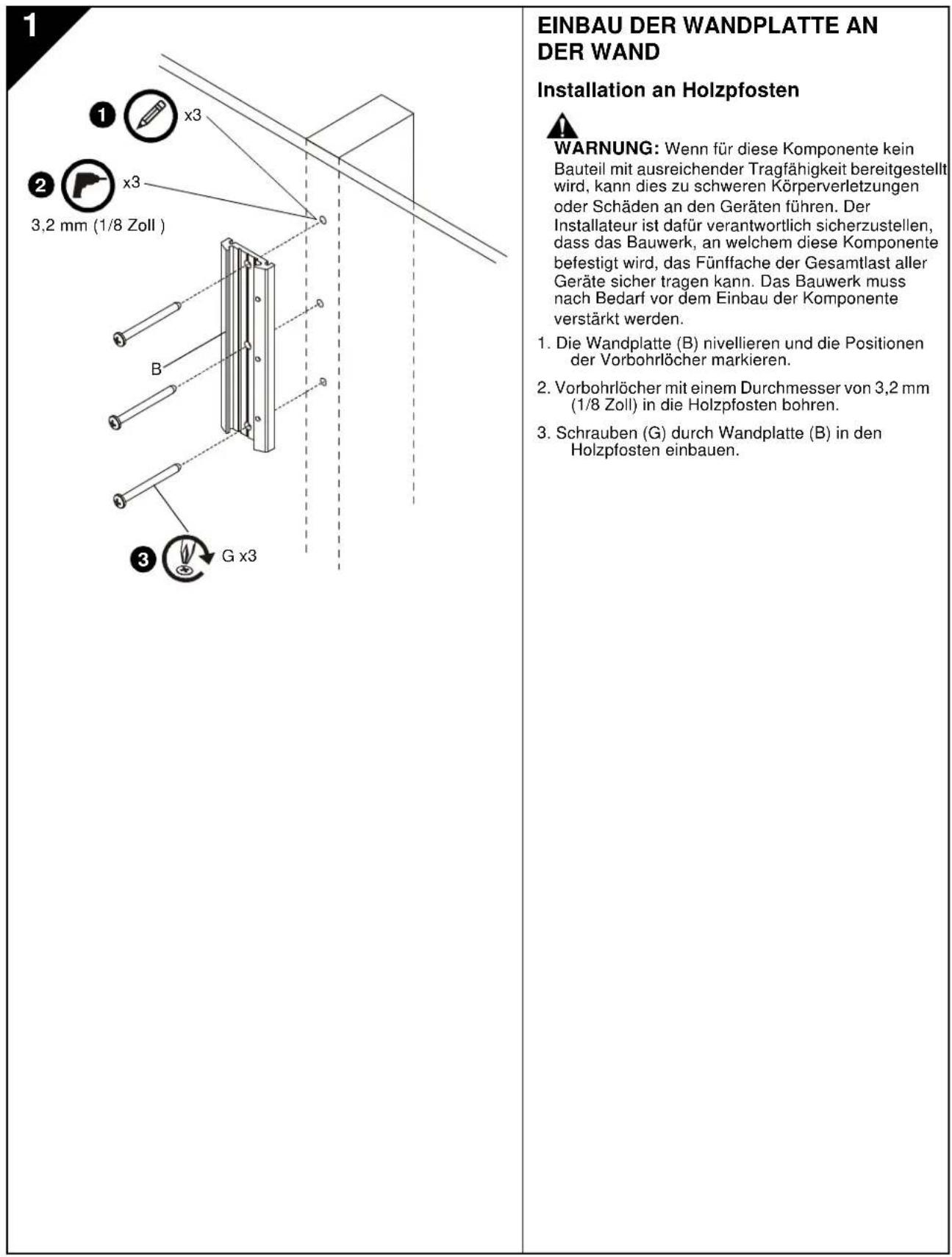

1. Nivele la placapara montaje en pared (B) y marque laubicacionde los orificios piloto.
2. Perfore orificios piloto de 3,2 mm (1/8") de diametro en los listones de madera.
3. Introduzca los tornillos (G) en los listones de madera a trovés de la placac de montaje en pared (B).

2

INSTALACION DEL CONJUNTO DEL BRAZO EN LA PLACA DE MONTAJE EN PARED

ATENCLI Si va a instalar una pantalla con orificios de montaje empotrados, salte a la seccion "INSTALACION DE LA PANTALLA EN EL CONJUNTO DEL BRAZO" antes de instalar el Conjunto del brazo en la placalde montaje en pared.

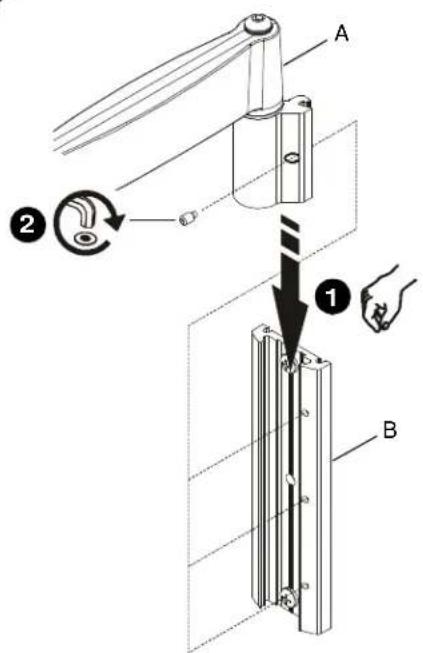

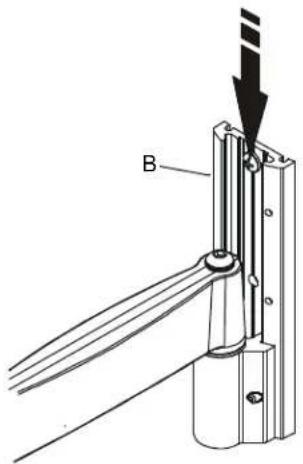

1. Alinee el Conjunto del brazo (A) con la placac de montaje en pared (B) y deslicelo hasta que quede colocado en su sitio.

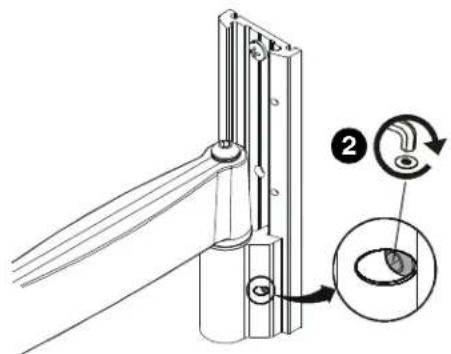

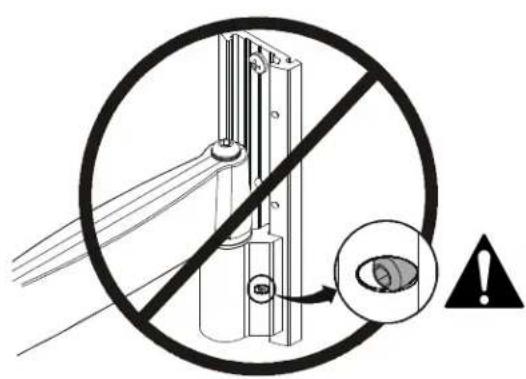

   ADVERTENCIA: Si no alinea el tornillo de cabeza hexagonal con el orificio de la plac (B), elconjunto del brazo (A) podria caerse, lo que podra causar graves daños personales o materiales. El tornillo deolvable hexagonal deberta quedar totalmente embutido en el orificio del conjunto del brazo una vez apretado.

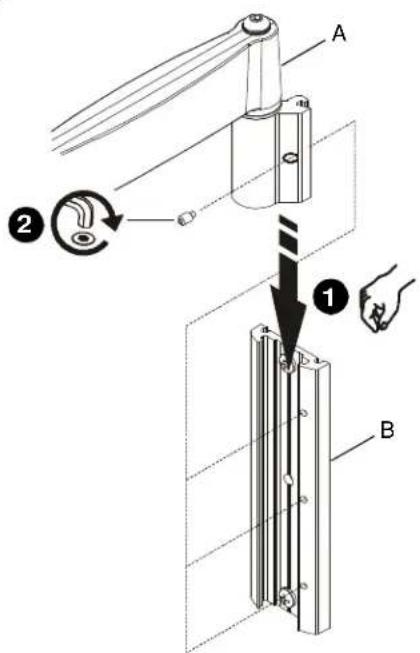

2. Apriete el tornillo de cabeza hexagonal en elconjunto del brazo (A) con una llave hexagonal (T), asegurandose de que se introduce en uno de los tres orificios de la placac de montaje en pared (B).

NOTA: La plac de montaje en pared (B)iene tres orificios para poder ajustar la alta.

1. Alinee la cubierta (C) con las ranuras de la plac de montaje en pared (B) y deslificela hasta que quede colocada en su situio.

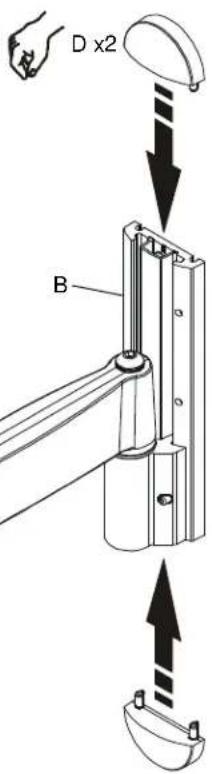

2. Alinee las tapas (D) con los orificios de la placac de montaje en pared (B) y deslicelas hasta que queden colocadas en su situ.

3

4

3 7 mm F x2 M x4 H x4

INSTALLACION DE LA PANTALLA EN EL CONJUNTO DEL BRAZO 1. Si la disposicion de los orificios de montaje es de 75 x 75 mm o 100 x 100 mm, continue por el paso 3A ("Orificios de montaje a pañ") o el 3B ("Orificios de montaje empotrados"), según proceda. De lo contrario continué porAquí. 2. Introduzca los tornillos (H) en las tuercas (M) atravesando los soportes de montaje (F) y el Conjunto del brazo (A). 3. Continüe por el paso 3A ("Orificios de montaje a pañ") o el 3B ("Orificios de montaje empotrados"), según proceda.

3A 75 x 75 mm, 100 x 100 mm

Orificios de montaje a pañ ¡ATENCIón! Este procedimientosole se aplicá cuando hay orificios de montaje de 4 mm o 6 mm de diámetro a ras de la superficie posterior de la pantalla. ADVERTENCIA: Si se excede el peso máximo, podría Causearse graves daños personales o materiales. El instalador es responsable de asegurarde que el peso combinado de todos los componentes montados en el iCSPSA2 no exceed 18 kg (40 lbs). PRECAUCION: Si utilizes tornillos de un tamanio inadequado, podría dañar la pantalla. Unos tornillos adecuados se introducirán completey y fácilmente en los orificios de montaje de la pantalla. PRECAUCION: Si no está adecuadamente enroscados, la pantallaoulda caarse. Saque los tornillos SOLO noeware para poder enroscarlos en el conjunto del brazo. Instale dos tornillos (H o Q, según proceda) en los orificios de montaje superiores de la pantalla. Enrosque los tornillos completamente y a continuacióndesenrosquelos dandoles únicamente 3 vueltas. NOTA: En laImagensepuaden ver dispositionsde orificios de montaje de 100 x 100 mm y 200 x 200 mm, las dispositionsde 75 x 75 mm y de 100 x 200 mm sonparecidas. Alinee la pantalla deforma que los tornillos instalados en el paso anterior entren en el par superior de orificios de montaje en forma depera. Baje la pantalla hasta que quede firmamente colocada en su situ. NOTA: La pantalla quedaracolgada de los dos tornillos superiores. Introduzca los dos tornillos restantes (H o Q, según proceda) en el par inferior de orificios de montaje en forma depera. ·Si está instalando los tornillos (H) através de soportes de montaje (F), Tiene que colocar arandelas (L) bajo las cabezas de los tornillos (H). Apriete los quatre tornillos (H o Q, según proceda). No los apriete demasiado.

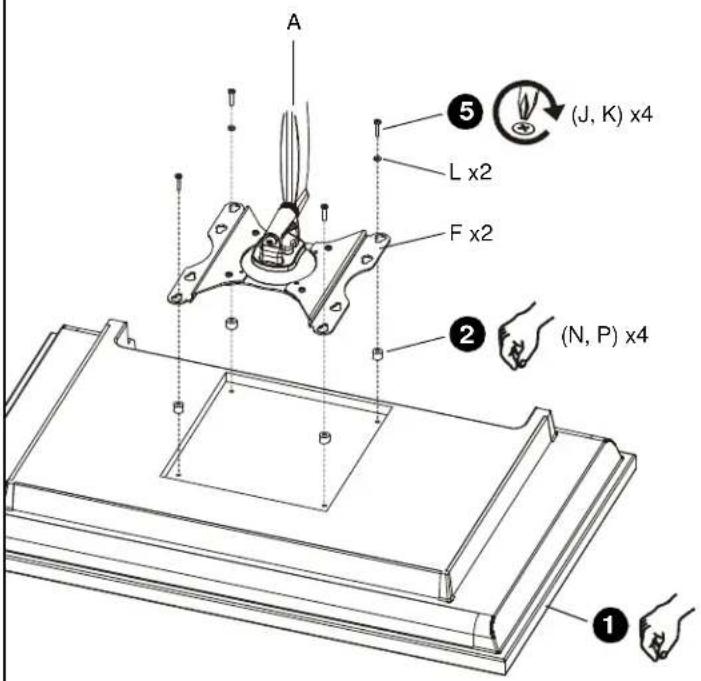

3B

75 × 75 ~mm, 100 × 100 ~mm

100 × 200 ~mm, 200 × 200 ~mm

Orificios de montaje empotrados

ATENCLI! Este procedimiento solo se aplica.
cuando hay orificios de montaje de 4 mm de diametro
empotrados en la superficie posterior de la pantalla.

ADVERTENCIA: Si se excede el peso máximo, podrián causarse graves daños personales o materiales. El instalador es responsable de asegurar de que el peso combinado de todos los componentes montados en el iCSPSA2 no excede 18 kg (40 lbs).

1. Coloque cuidadosamente la pantalla bocabajo sobre una superficie protectora.

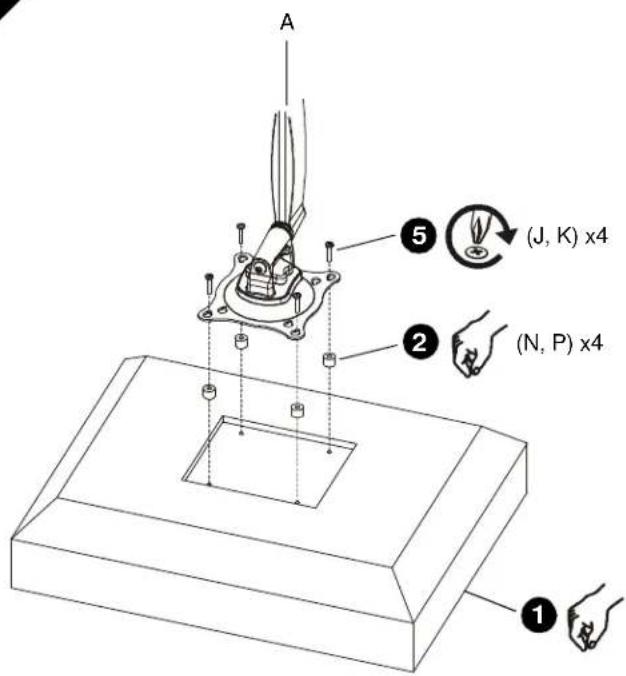

2. Coloque quatre espaciadores (N o P, segun proceda) sobre cada orificio de montaje de la parte posterior de la pantalla. SeLECTIONE el espaciador más tardo con el que pueda rellenar el espacio necessario. Todos los espaciadores deben tener la misma longitud.

NOTA: En laImagen se pueda ver disponeciones de orificios de montaje de 100 x 100 mm y 200 x 200 mm; las disponeciones de 75 x 75mm y de 100 x 200 mm son parecidas.

1. Selección de la longitud de los tornillos:

2. Si está utilizingo espaciadores (N), use tornillos (J).

3. Si está utilizing espaciadores (P), use tornillos (K).

NOTA: Si está instalando tornillos (J, K) a工程技术 de soportes de montaje (F), utilise también arandelas (L) para el par inferior de orificios de montaje en forma de pera.

1. Oriente el Conjunto del brazo (A) deforma que los orificios de montaje en forma de para quedenalienados con los orificios de los espaciadores (N o P, segun proceda).

PRECAUCION: Si utilizes tornillos de un+tamañno inadequado, poderáNaNar la pantalla. Unos tornillos adecuados se introducirán complete y fácilmente en los orificios de montaje de la pantalla.

1. Introduzca los tornillos (J o K, segun proceda) en la pantalla a través de las arandelas (L, si procebe),los orificios de montaje en forma de peray los espaciadores (N o P, segun proceda). Apriete los quatre tornillos. No los apriete demasiado.
2. Pase a la seccion "INSTALACION DEL CONJUNTO DEL BRAZO EN LA PLACA DE MONTAJE EN PARED".

4

COLOCACION DE LOS CABLES PRECAUCTION: Asegürese de que haya un resto adecuado de cable para brindar posibiliad de movimiento a la pantalla, y que los cables no se pellizquen con la colocacion de la cubierta (E) o tornillos (R). 1. Introduzca cuidadosamente los cables en la cavidad ubicada en la parte inferior del brazo de montaje. 2. Instale la cubierta (E) con dos tornillos (R).

5

AJUSTE ADVERTENCIA: SiAPOja o aprieta demasiado el mecanismo de ajuste, podria causar graves daños personales o materiales. 1. Paraajustar la inclinacion, el giro y la rotacion, afljo ligeramente el botón giratorio de ajuste (en el sentido contrario a las agujas del reloj mirando a la parte posterior de la pantalla),可以更好 la pantalla hasta dejarla en el ángulo deseado y vuelva a aparear el botón giratorio de ajuste. 2. Paraajustar la extension, alojo o apriete ligeramente los tornillos con una flave hexagonal (S). Apriete los tornillos SOLO lo necessitieso paraconseguir la tensión deseada.

2
