iCSPSA2T02 - Support écran plat Chief - Notice d'utilisation et mode d'emploi gratuit

Marque	Chief
Modèle	iCSPSA2T02
Type de produit	Support écran plat
Poids maximal supporté	18 kg (40 lbs)
Matériau	Acier
Norme VESA compatible	75×75 mm, 100×100 mm, 100×200 mm, 200×200 mm
Réglage en hauteur	Oui, via 3 positions sur la plaque murale
Type de montage	Fixation murale sur ossature bois ou béton
Inclinaison	Non spécifié
Rotation	Non spécifié
Contenu de l’emballage	Bras (A), plaque murale (B), gaine (C), embout (D), supports de fixation (F), entretoises (N, P), vis (J, K), rondelles (L), clé hexagonale (T)
Entretien	Nettoyer avec un chiffon doux et sec
Précautions de sécurité	Ne pas dépasser la charge maximale ; utiliser les vis adaptées ; serrer sans excès
Assistance	Notice multilingue disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - iCSPSA2T02 Chief

Quel est le poids maximal supporté par le support iCSPSA2T02 ?

Le poids maximal supporté est de 18 kg (40 lbs). Ne jamais dépasser cette limite pour éviter tout risque de blessure ou de dommage.

Quelles normes VESA sont compatibles avec ce support ?

Ce support est compatible avec les normes VESA suivantes : 75×75 mm, 100×100 mm, 100×200 mm et 200×200 mm.

Comment installer le support sur un mur en ossature bois ?

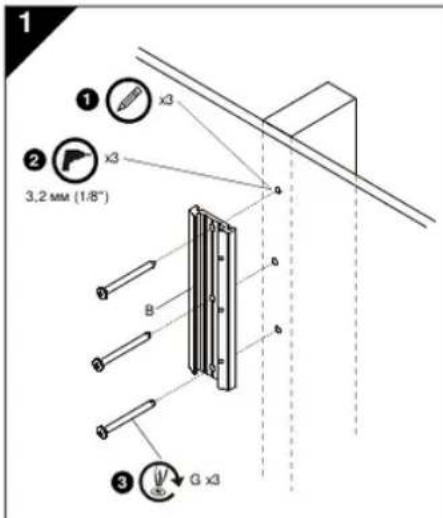

Fixez la plaque murale (B) sur les montants en bois à l'aide des vis appropriées (non fournies). Assurez-vous que la fixation est solide et que le mur peut supporter le poids total de l'écran et du support.

Comment régler la hauteur du bras ?

La plaque murale (B) dispose de trois trous permettant un réglage en hauteur. Pour modifier la hauteur, dévissez la vis à tête hexagonale du bras (A), repositionnez le bras sur le trou souhaité, puis revissez fermement.

Que faire si les trous de fixation de l'écran sont encastrés ?

Utilisez les entretoises (N ou P) fournies pour combler l'espace. Choisissez la longueur d'entretoise la plus courte possible et assurez-vous que toutes les entretoises soient de même longueur. Fixez ensuite avec les vis (J ou K) adaptées.

Comment choisir la bonne longueur de vis ?

Si vous utilisez les entreprises (N), utilisez les vis (J). Si vous utilisez les entreprises (P), utilisez les vis (K). Pour les trous en forme de poire inférieurs, ajoutez les rondelles (L). Les vis doivent s’enfoncer facilement sans forcer.

Puis-je installer ce support sur un mur en placoplâtre ?

Il est fortement déconseillé d'installer ce support directement sur du placoplâtre sans renfort. Le support doit être fixé sur une ossature solide (bois ou béton) pour garantir la sécurité.

Comment entretenir le support ?

Nettoyez le support avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la finition.

Que faire en cas de perte de pièces ?

Contactez le service client Chief pour obtenir des pièces de rechange. Référez-vous à la notice pour identifier les pièces manquantes.

Où puis-je télécharger la notice complète ?

La notice complète est disponible gratuitement sur notice-facile.com au format PDF. Vous pouvez également demander une traduction dans votre langue par email.

MODE D'EMPLOI iCSPSA2T02 Chief

AVERTISSEMENT : Un ADVERTISSEMENT vous met en garde contre les possiblles de blessures graves ou de dangere de mort si vous ne suive pas les instructions.

#

PRECAUTION: Une PRECAUTION vous met en garde

#

AVERTISSEMENT: L'exce de capacité de poids peutcauser de graves bleissures corporelles ou endommager lematier! I est de la responsabilité d'installateur d'sauser que lepoils combinéde tous les composantsattachés au iCSPS A2 ne dépasse pas 18 kg.L'utilisationde produits depassant lespoins maximalindiquere risque deprovocation l'effordrement du support et de ses accessoires,avec d'eventuels risques de bleissures.

A

Furos de montagem à face

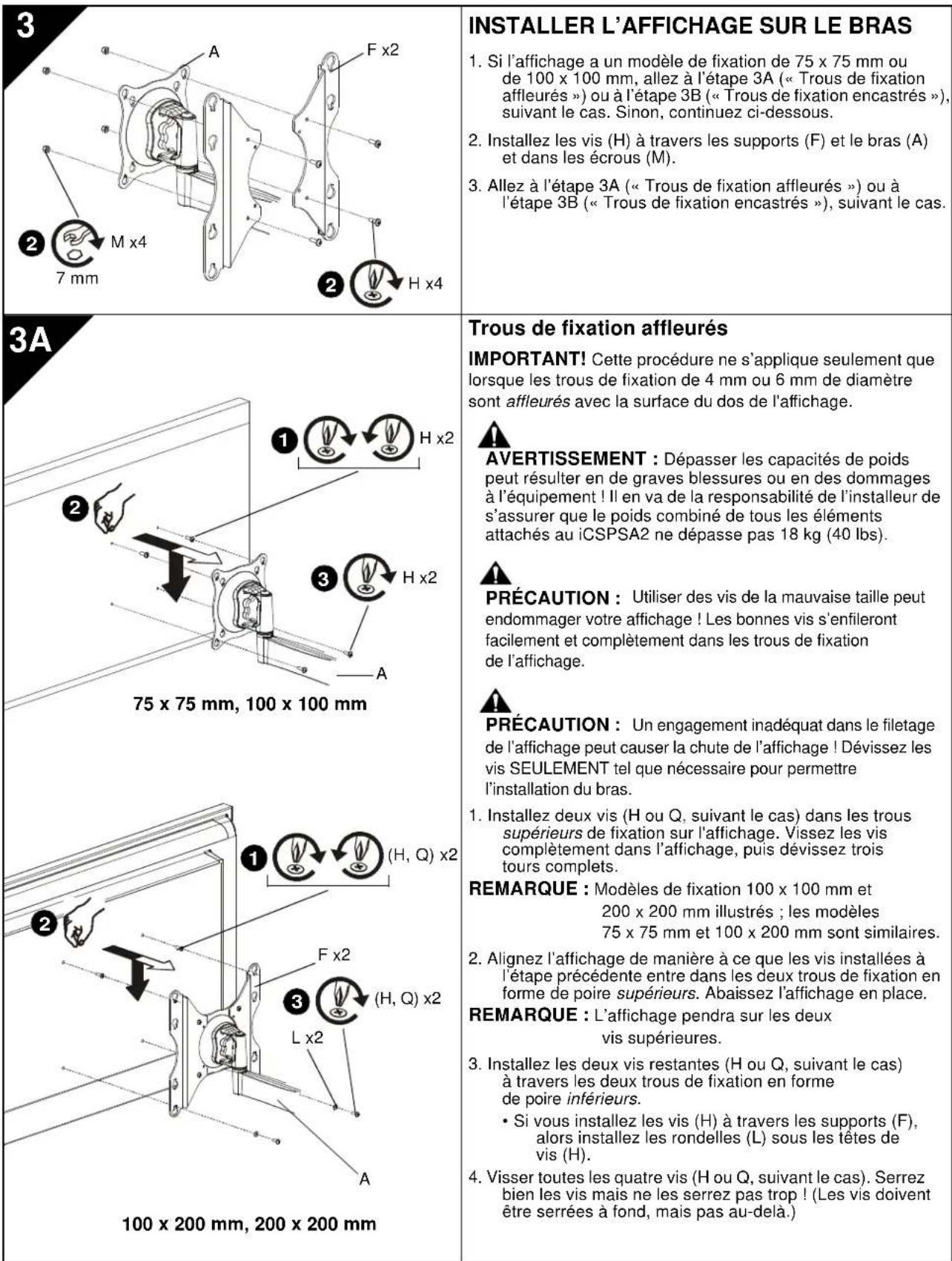

IMPORTANT! Si vous installez un affichage avec des trous de fixation encastrés, alors allez à « INSTALLER L'AFFICHAGE SUR LE BRAS » avant d'insteller le bras sur la plaque murale.

1. Alignez le bras (A) avec la plaque murale (B) et glissez en position.

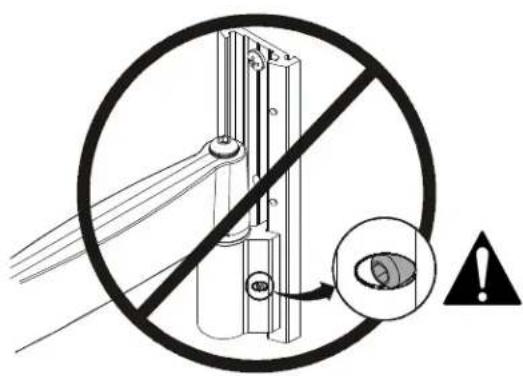

AVERTISSEMENT: Ne pas aligner la vis à tête hexagonale avec le trou sur la plaque murale (B) peut cause la chute du bras (A), résultat en de graves blessures ou des dommages à l'équipement. La vis à tête hexagonale doit être visser complètement dans le trou du bras après le vissage.

1. En utilisant la clé hexagonale (T), vissez la vis à tête hexagonale dans le bras (A), vous assurant que la vis s'engage dans l'un des trois trous dans la plaque murale (B).
   REMARQUE : Trois troussont prsentssur la plaque murale (B) pour permettre le reglage de la hauteur.

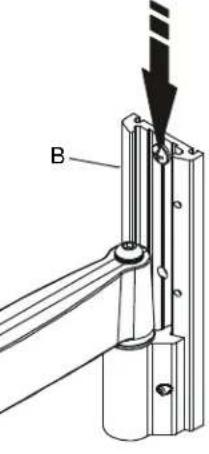

2. Alignez la gaine (C) avec les rainures de la plaque murale (B) et glissez en position.

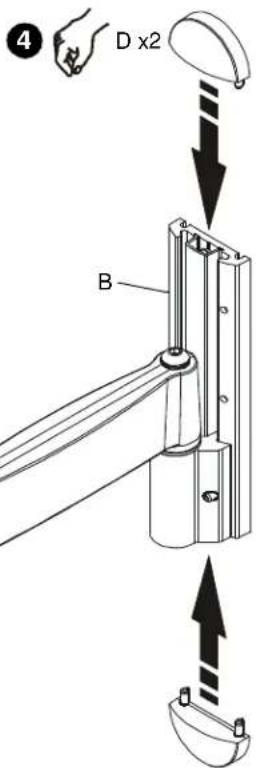

3. Alignez l'embout (D) avec les trous de la plaque murale (B) et glissez en position.

3

3B
75× 75mm 100× 100mm

100 × 200 ~mm, 200 × 200 ~mm

Trous de fixation encastrés

IMPORTANT! Cette procédure ne s'applique seulement que lorsque les trous de fixation de 4 mm de diamètre sont encastrés dans la surface du dos de l'affichage.

AVERTISSEMENT: Dépasser les capacités de poids peut résultat en de graves blessures ou en des dommages à l'équipement! Il en va de la responsabilité de l'installer de s'assurer que le poids combiné de tous les éléments attachés au ICSPSA2 ne dépasse pas 18 kg (40 lbs).

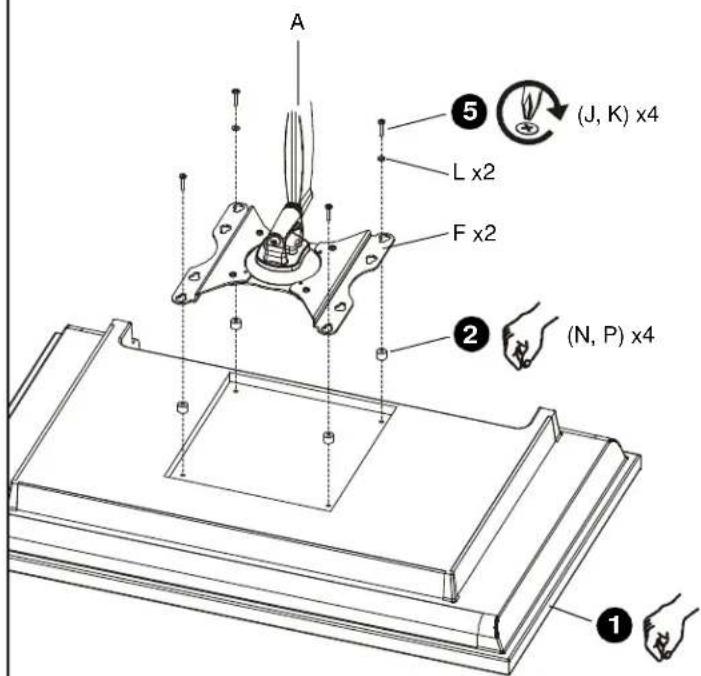

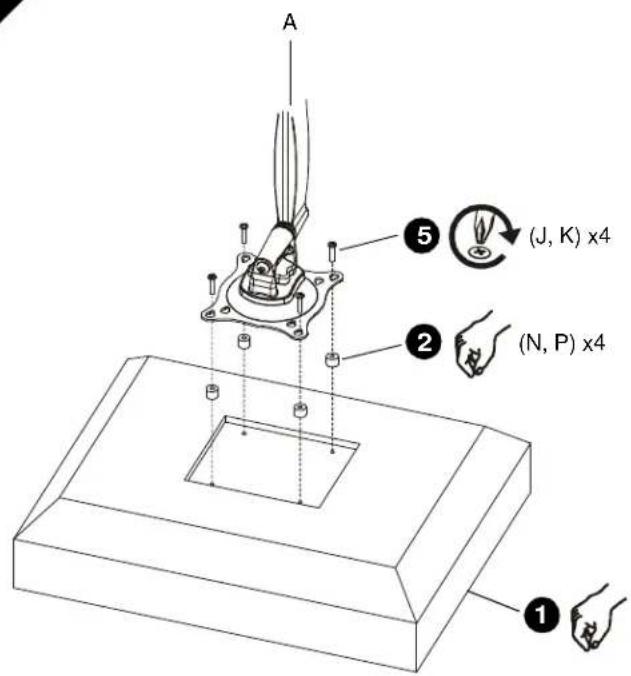

1. Posez doucement l'affichage face vers le bas sur une surface protectrice.
2. Placez quatre entretoises (N ou P, tel que nécessaire) sur chaque trou de fixation sur le dos de l'affichage. Sélectionnez l'entretoise la plus courte qui remplisse l'espace. Toutes les entretoises doivent être de la même longueur.

REMARQUE: Modèles de fixation 100 × 100 ~mm et 200 × 200 ~mm illustrés; les modèles 75 × 75 ~mm et 100 × 200 ~mm sont similaires.

1. Sélectionnéz la longueur des vis :

2. Si vous utilisez les entreprises (N), alors utilisez les vis (J).

3. Si vous utilisez les entreprises (P), alors utilisez les vis (K).

REMARQUE: Si vous installez des vis (J, K) à travers les supports (F), alors utilisez également les rondelles (L) pour les deux trous en forme de poir inférieurs.

1. Orientez le bras de maniere a ce que les trous de fixation en forme de poire soient alignés avec les trous des entreоises (N ou P, suivant le cas).

PRECAUTION: Utiliser des vis de la mauvaise taille peut endommager votre affichage! Les bonnes vis s'enfileront facilement et complètement dans les trous de fixation de l'affichage.

1. Installez les vis (J ou K, suivant le cas) à travers les rondelles (L, si nécessaire), les trouss de fixation en forme de poir et les entretoiques (N ou P, suivant le cas) et dans l'affichage. Serrez les quatre vis. Serrez bien les vis mais ne les serrez pas trop! (Les vis doivent être serrées à fond, mais pas au-delà.)
2. Continuez avec « INSTALLER LE BRAS SUR LA PLAQUE MURALE »
