GEBRUIKSAANWIJZING iCSPSA2T02 Chief

BELANGRIJKE AANWIJZINGEN en WAARSCHUWINGEN!

WAARSCHUWING: Een WAARSCHUWING vestigt uw aandacht op de mogelijkheid van ernstig of dodelijk letsel als u de instructies Niet opvolgt.

VOORZICHTIG: De aanwijzing VOORZICHTIG vestigt uw aandacht op de mogelijkheid van beschadiging of onherstelbare beschadiging van de apparatuur als u de betreffende instructies Niet opvolgt.

ICSPSA2

WAARSCHUWING: Door nicht alle instructies te lezen, volledig te begripen en op te volgen, riskeert u ernstig personlijk fetsel, beschadiging van de apparaturu er het vervallen van de fabriekarriage. Degene die het product installeert iservoor verantwoerdelijk dat alle onderden aan de hand van de meegeleerde handieidig op de juiste wije worden samengebouden germonterd.

#

WAARSCHUWING: Het博弈en van onvondoende
construierste voor dit onderdeel kan leiden tot ernst
personijk te selst of schade aan de apparatuur! Het is de
verantwordoedijleikheid van de instalialeur om ervoor te zorgen
dat de constructie waaraan deze instalatie word bevestigd
vij maat hetgewicht van alle apparatuur kan dragen.
Versteig indien nodig de constructie voordat het onderdeel
geinstalleerd wordt. De dikte van gipsplaat op die wand
waaraan de bevestigingsplaat worden bevestigt mag maxmaal
15.9mm zin.

#

WAARSCHUUNG: Het onsverrichten van de gewichtscapaciteit kan ernstig persoonlijk letst of schade aan de apparatuur tot gevoig hebben! Het is de verantwordoordelijkheid van de installeur om te controeren dat het totale gewicht van de onderdelen bevestigd aan dc ICSP SA2 Niet groer is dan 18 kg. Het gebruik van producten zwaander aan het maximum aangevegen gewicht kan resultieren in het bezwijkien van de bevestingpingaat en de accessories wat persoonlijk letst tot gevoig kan hebben.

A

IMPORTANT AVERTISSEMENTS ET PRECAUTIONS!

#

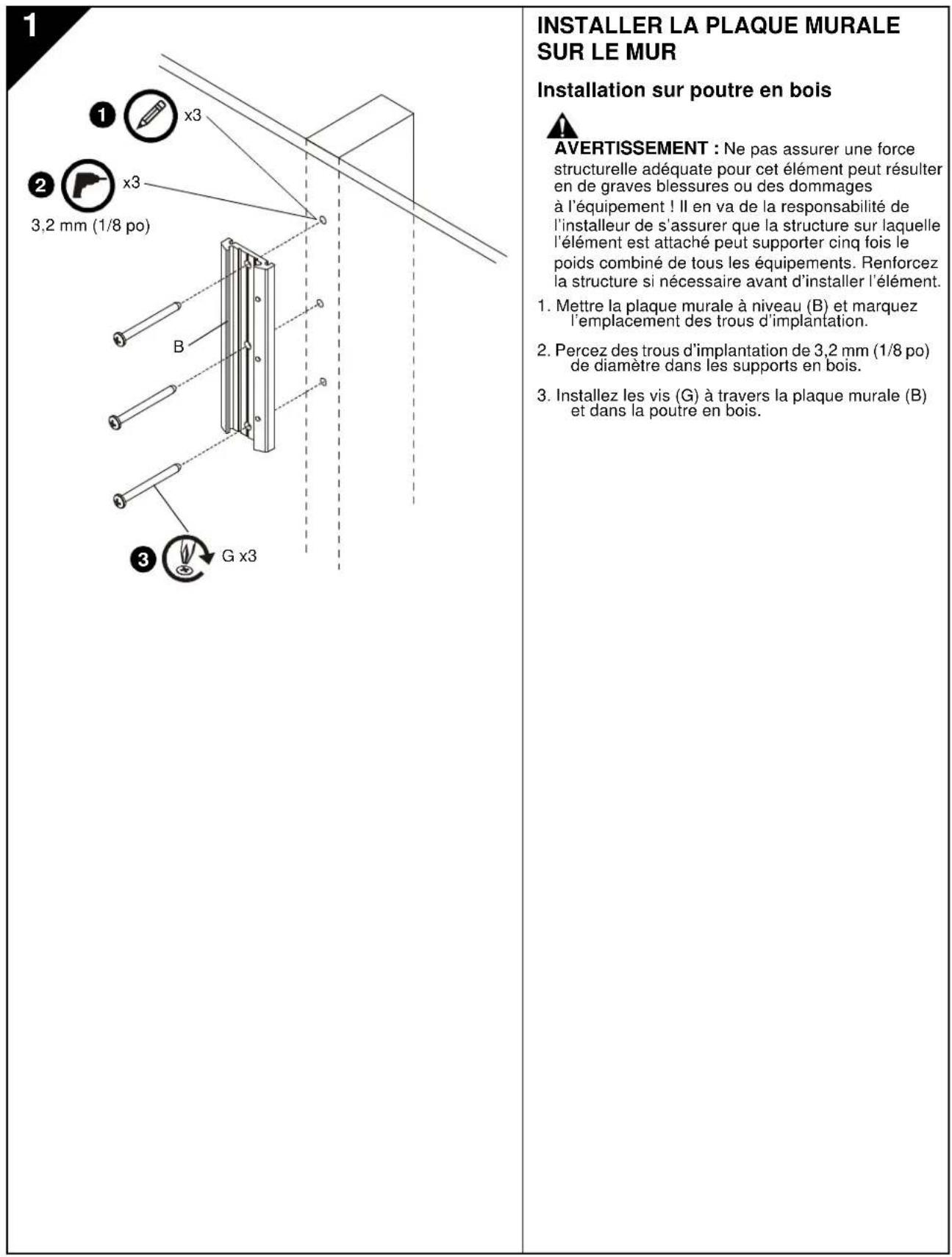

Bevestiging aan houten raamwerk

WAARSCHUWING: Afwezigheid van afdoende structurele sterkte voor deze component kan tot ernstig lichamelijk letsel of beschadiging van de apparatuur leiden! Het behoort tot de verantwoordelijkheid van de installmenter te zorgen dat de structuur waaraan deze component is bevestigd, in totaal vijfmaal het gewicht van alle apparatuur kan dragen. Versterk zo nodig de structuur voordat u de component installeert.

1. Houd de wandplaat (B) waterpas en markeer de plaats van de Voorboorgaten.
2. Boor voorboorgaten met een diameter van 3,2 mm (1/8 inch) in het houten raamwerk.
3. Plaats de schroeven (G) door de wandplaat (B) in het houten raamwerk.

2

BELANGRIJK! Bij installmentie van een display met verzonken montagegaten gaat u maar 'DISPLAY AAN ARMCONSTRUCTIE BEVESTIGEN' voordat u de armconstructie aan de wandplaat bevestigd.

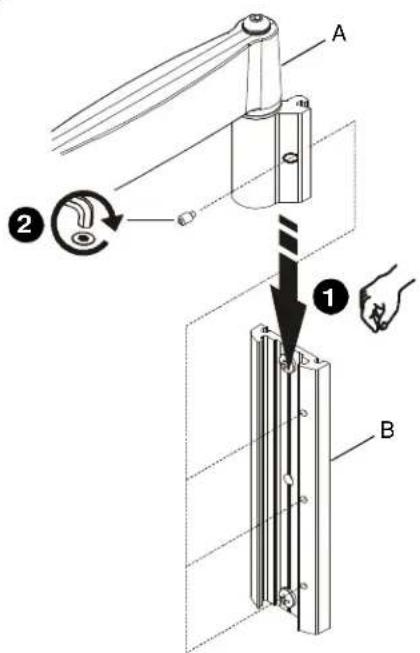

1. Breng de armconstructie (A) in een lijn met de wandplaat (B) en schuif de armconstructie op+zijn plaats.

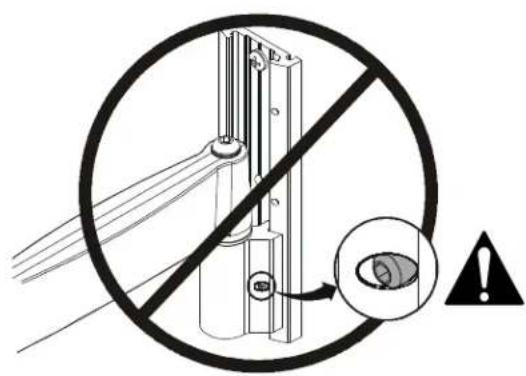

WAARSCHUWING: Als de zeskantschroef Niet op het gat in de wandplaat (B) worden uitgelijnd, kan de armconstructie (A) vallen, met ernstig lichamelijk letsel of beschadiging van de apparatuur tot gevolg! De zeskantschroef moet na aandraaien helemaal in het gat van de armconstructie zichn verzonken.

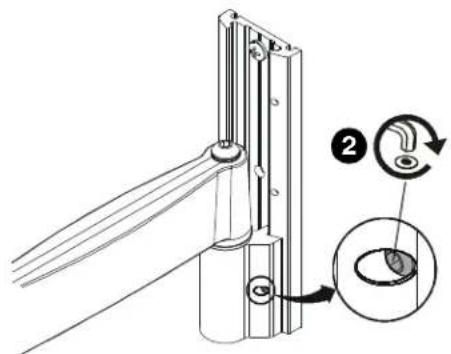

1. Gebruik de zeskantsleutel (T) om de zeskantschroef in de armconstructie (A) aan te draaien en zorg waar bij dat de schroef in een van de drie gaten in de wandplaat (B) pakt.
   OPMERKING: De wandplaat (B) is voorzien van drie gaten om de hoogte te+kunnen afstellen.
2. Breng de afdekking (C) in een lijn met de groeven in de wandplaat (B) en schuif de afdekking op+zijn plaats.

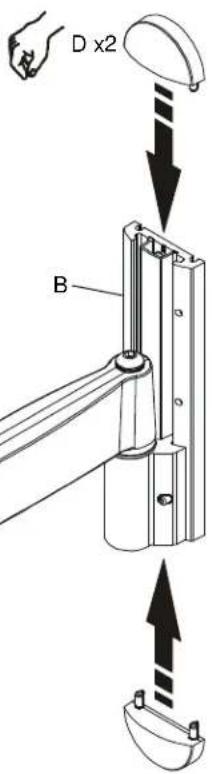

3. Breng de doppen (D) in een lijn met de gaten in de wandplaat (B) en schuif de doppen op hun plaats.

3

4

3

DISPLAY AAN ARMCONSTRUCTIE BEVESTIGEN

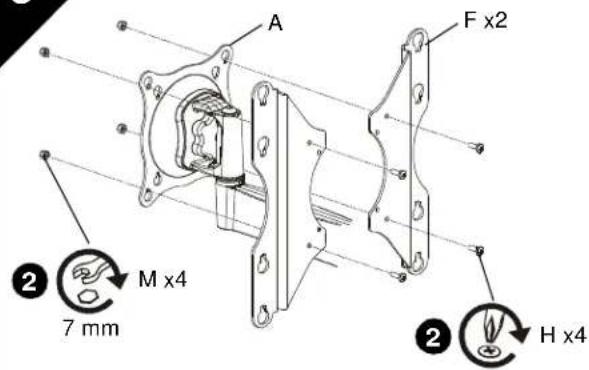

1. Voor de installmentie van een display met een montagemal van 75 × 75 ~mm of 100 × 100 ~mm gaat u maar stap 3A ('Gelijkvallende montagegaten') of stap 3B ('Verzonken montagegaten'), al naargelang van toepassing. Ga anders hieronder verder.
2. Plaats de schroeven (H) door de beugels (F) en de armconstructie (A) in de moeren (M).
3. Gaaar stap 3A (Gelijkvallende montagegaten) of stap 3B (Verzonken montagegaten), al naargelang van toepassing

3A

Gelijkvallende montagegaten

BELANGRIJK! Deze procedure is alleen van toepassing wanner de montagegaten met diameter van 4 mm of 6 mm gelijk vallen met het achtervlak van het display.

WAARSCHUWING: Overschrijding van de gewichtscapaciteit kan tot ernstig lichamelijk letsel of beschadiging van de apparatuur leiden! Het behoort tot de verantwoordelijkheid van de installmenter te zorgen dat het gewicht van alle componenten die aan de iCSPDA2 zijn bevestigd, in totaal Niet hoger is dan 18 kg (40 lbs).

VOORZICHTIG: Door de verkeerde maat schroeven te gebruiken, kan het display beschadiging oplopen! Schroeven van de juiste maat worden gemakkelijk en volledig in de montagegaten van het display gedraaid.

VOORZICHTIG: Als de schroeven Nietaar behoren pakken in de schroefdraad van het display, kan het display vallen! Draai de schroeven linksom ALLEEN voor zover dit nodig is om de armconstructie te installeren!

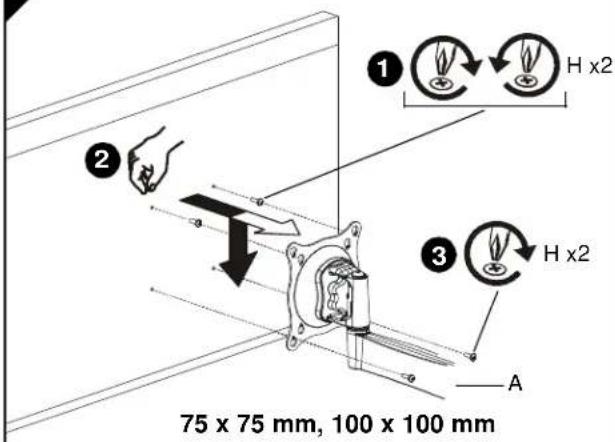

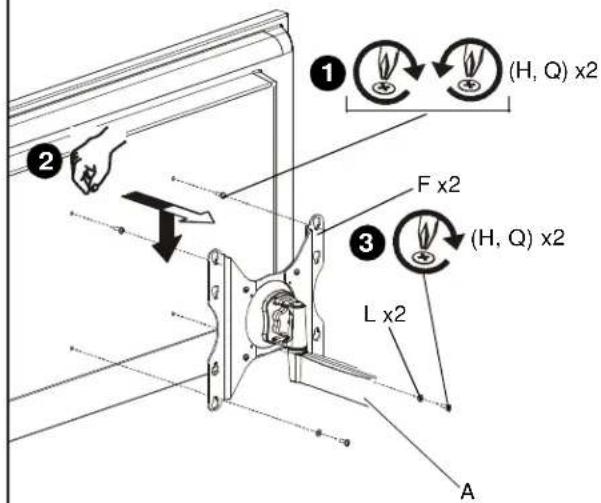

1. Installeer de twee schroeven (H of Q, al naargelang van toepassing) in de bovenste montagegaten van het display. Draai de schroeven helemaal in het display en draai ze verwolgens 3 volledige slagen linksom.

OPMERKING: 100 × 100 ~mm en 200 × 200 ~mm montagemallen aufgebeeld; 75 × 75 ~mm en 100 × 200 ~mm montagemallen zien er ongeveer net zouit.

1. Plaats het display zodanig dat de schroeven die in de vorige stap zijn geplaatst, in het bovensteaar traanvormige montagegaten passen. Laat het display stevig op zichen plaats zakken.

OPMERKING: Het display hangt aan de twee bovenste schroeven.

1. Plaats de twee resterende schroeven (H of Q, al naargelang van toepassing) door het onderste paar traanvormige montagegaten.

2. Als u de schroeven (H) door de beugels (F)plaatst,要去 u ook de onderlegschijfjes (L)onder de schroefkoppen (H) installeren.

3. Draai alle vier schroeven (H of Q, al naargelang van toepassing) aan. Niet te vast aandraaien!

100 × 200 ~mm, 200 × 200 ~mm

3B

75 × 75 ~mm, 100 × 100 ~mm

100 × 200 ~mm, 200 × 200 ~mm

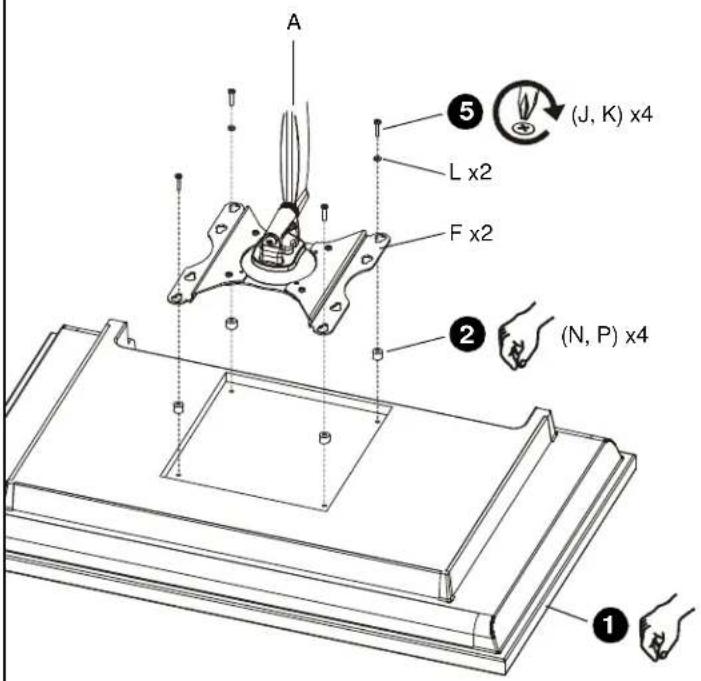

Verzonken montagegaten

BELANGRIJK! Deze procedure is alleen van toepassing als de montagegaten met diameter van 4 mm in het achtervlak van het display zijn verzonken

WAARSCHUWING: Overschrijding van de gewichtscapaciteit kan tot ernstig lichamelijk letsel of beschadiging van de apparatuur leiden! Het behoort tot de verantwoorderdelijkheid van de installmenter te zorgen dat het gewicht van alle componenten die aan de iCSPSA2 zijn bevestigd, in totaal Niet hoger is dan 18 kg (40 lbs).

1. Leg het display voorzichtig op een beschemend oppervlak met de voorzijde omlaag.

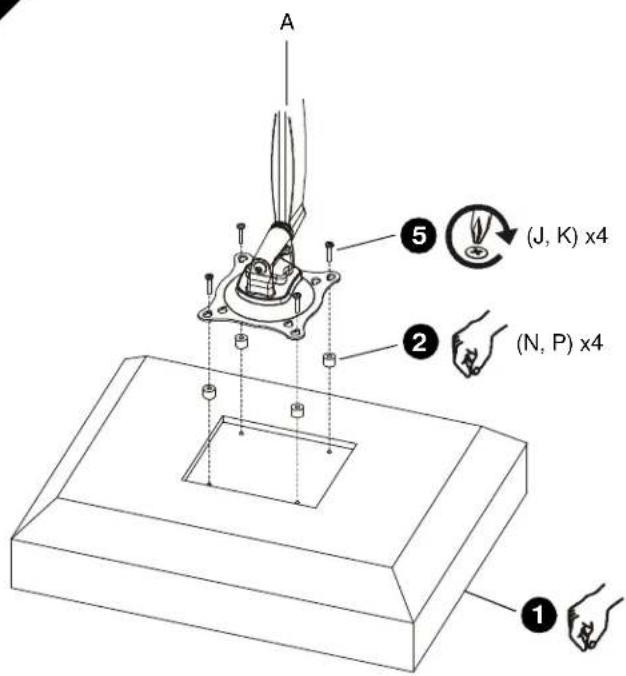

2. Plaats de vier pasringen (N of P, al naargelang van toepassing) op elk montagegat aan de zichijde van het display. Selecteer de kortste pasring die afdoende vult. Alle pasringen要去en even langijken.

OPMERKING: 100 × 100 ~mm en 200 × 200 ~mm montagemallen aufgebeid; 75 × 75 ~mm en 100 × 200 ~mm montagemallen zien er ongevee net zo uit.
3. Selecteer de schroeflengte als volgt:

• Gebruik de schroeven (J) voor de pasringen (N).
• Gebruik de schroeven (K) voor de pasringen (P).

OPMERKING: Als u de schroeven (J, K) door de beugels (F)plaatst, moet u ook de onderlegschijfjes (L) voor het ondersteaar traanvormige montagegaten gebruiken.

1. Richt de armconstructie (A) zodenig dat de traenvormige montagegaten op de gaten in de pasringen (N of P, al naargelang van toepassing) zich uitgelijnd.

VOORZICHTIG: Door de verkeerde maat schroeven te gebruiken, kan het display beschadiging oplopen! Schroeven van de juiste maat worden gemakkelijk en volledig in de montagegaten van het display gedraaid.

1. Plaats de schroeven (J of K, al naargelang van toepassing) door de onderlegschijfjes (L, indien van toepassing), deTRAanvormige montagegaten en de pasringen (N of P, al naargelang van toepassing) in het display. Draai alle vier schroeven vast. Niet te vast aandraaien!
2. Ga door met 'ARMCONSTRUCTIE AAN WANDPLAAT BEVESTIGEN'.

4

KABELBEHEER VOORZICHTIG: Zorg ervoor dat de kabel los genoeg is om het scherm te bewegen, en dat de kabels Niet worden gekeneld bij hetplaatsen van bedekking (G) of schroeven (R). 1. Plaats de kabels voorlichtig in de holte onderaan de montagearmen (A). 2. Installer de bedekking (G) met twee schroeven (R).

5

AFSTELLLEN WAARSCHUWING: Overmatig los- of vastdraaien van het stelmechanisme kan tot ernstiglichamelijk letsel of beschadiging van de apparatuur leiden! 1. Om het display te verstellen, draait u de stelknop enigszins los (tegen de klok in als u谈起 de weiterijde van het display aankijkt),plaats u het onder de gewenste hoek en draait u de stelknop waar aan. 2. Om het uittrekken van het display bij te stellen, draait u de stelschroeven enigszins loser of vaster met de zeskantsleutel (S). Stel de schroeven ALLEEN bij voor zover dit nodig is om de gewenste spanning te verkrijgen.

2
