Produkttyp	Väggfäste för platt skärm
Märke	Chief
Modell	iCMPSA4T02
Maximal lastkapacitet	34 kg (75 lb)
VESA-kompatibilitet	100x100, 200x100, 200x200, 300x300, 400x200, 400x400 mm
Material	Stål
Funktioner	Justerbar lutning, pivot, förlängning
Kabelhantering	Inbyggd med avtagbart lock
Typ av väggmontering	På träbjälke eller betong (förankringar medföljer)
Maximal tjocklek på gipsvägg	15,9 mm
Spänningsjustering	Justerbar stigning, förlängning och pivot via spänningsskruvar
Vikten på fästet	Cirka 5 kg (uppskattat)
Mått (L x H x D)	Cirka 50 x 25 x 10 cm (arm hopfälld, uppskattad)
Underhåll	Rengör med en mjuk, torr trasa
Säkerhet	Överskrid inte lastkapaciteten; kontrollera väggens styrka
Medföljande delar	Basplatta, svängarm, fästklackar, skruvar, förankringar, verktyg
Nödvändiga verktyg	Hylsnyckel 14,2 mm, stjärnskruvmejsel, insexnycklar medföljer
Installation på träbjälke	Borrning 6,3 mm, skruvar med brickor
Installation på betong	Borrning 10 mm, förankringar, skruvar med brickor

Vanliga frågor - iCMPSA4T02 Chief

Vilken är den maximala vikten som stöds av fästet iCMPSA4T02?

Den sammanlagda vikten av skärmen och tillbehören får inte överstiga 34 kg (75 lb). Överskridande kan leda till allvarliga skador eller skador.

Vilka VESA-konfigurationer är kompatibla?

Fästet accepterar VESA-konfigurationer: 100x100, 200x100, 200x200, 300x300, 400x200 och 400x400 mm.

Hur installerar man fästet på en betongvägg?

Markera hålen, borra med diameter 10 mm, sätt i förankringarna (F), fäst sedan basplattan (B) med skruvar (G) med en hylsnyckel på 14,2 mm. Dra åt lagom.

Hur justerar man skärmens lutning och pivot?

Använd insexnycklarna (K, L) för att lossa eller dra åt justerskruvarna på svängarmen. Justera spänningen på stigning, förlängning och pivot efter behov.

Kan jag installera en skärm med infällda monteringshål på 100x100 mm?

Ja, använd den specifika proceduren (steg 3C): placera fyra distanser (CC) på hålen, fäst sedan Centris-fästet med de fyra skruvarna (P) genom distanserna.

Hur hanterar man kablarna efter installation?

För försiktigt in kablarna i håligheten under monteringsarmen (A), installera sedan locket (D) med de två skruvarna (J) för ett rent och säkert utseende.

Kan fästet installeras på enbart en gipsvägg?

Nej, gipsväggen klarar inte lasten. Fästet måste monteras på träbjälkar eller betong. Maximal tjocklek på gipsväggen är 15,9 mm om den finns.

Vilka verktyg medföljer fästet?

Fästet innehåller: insexnycklar (K, L), stjärnskruv, brickor, skruvar, förankringar. En stjärnskruvmejsel och en hylsnyckel på 14,2 mm krävs (medföljer inte).

Hur tar man bort skärmen från fästet?

Koppla bort kablarna, lossa sedan de fyra skruvarna (M) som håller skärmen mot Centris-fästet. Lyft skärmen för att frigöra den från päronformade hålen.

Vad gör jag om svängarmen är för lös eller för hård?

Justera stigningsjusteringsskruven (steg 4) med insexnyckeln (K). För förlängning och pivot, använd nycklarna (K, L) på motsvarande skruvar. Dra åt gradvis till önskad spänning.

BRUKSANVISNING iCMPSA4T02 Chief

WARNING: WARNING indikerar enisk för allvarlig skada eller dödsfall om du inte följer anvisningama.

SE UPP: SE UPP indikerar en risk för skada eller förstörelse av utrustningen om du inte följer anvisningarna.

VARNING: Om du inte läser, inte förstår ordentligt eller inte följer alla anvisningar kan det leda till alívarlig personskada, skada på utrustning eller upphåvande av tabriksgaranti. Det är installatörens ansvar att se till att alla komponenter är hopsatta ordentligt och monteras enligt medtöljande anvisningar.

TÄRKEÄT VAROITUKSET JA HÄLYTYKSET

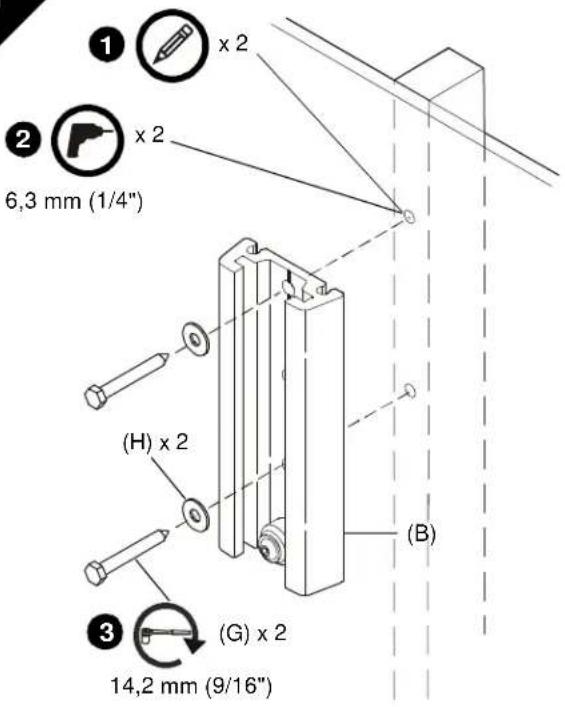

MONTERA BASPLATTAN PÅ VÄGGENInstallation på träregel⚠️VARNING:OM DEN HÄR KOMPONENTEN MONTERAS PÅ ETT FÖR SVAGT UNDERLAG KAN DETTA ORSAKA ALLVARLIGA PERSONSKADOR ELLER SKADOR PÅ UTRUSTNINGEN! Det är montörens ansvar att se till att det underlag på vilket komponenten monteras klarar att stötta upp fem gånger den totala vikten för all utrustning. Förstärk konstruktionen vid behov innan komponenten monteras.1. Montera basplattan plant (B) och märk ut platserna för hålen.2. Borra två 6,3 mm hål (1/4") i träreglarna vid markeringarna.3. Använd en 14,2 mm (9/16") hylsnyckel och montera två fästskruvar (G) genom två platta brickor (H) och genom basplattan (B) in i träreglarna.

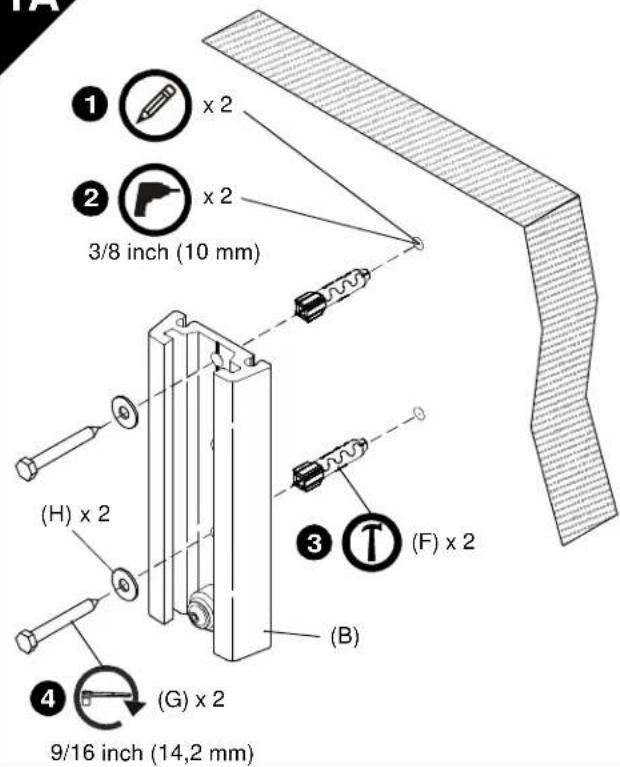

Montering på betong⚠️WARNING:OM DEN HÄR KOMPONENTEN MONTERAS PÅ ETT FÖR SVAGT UNDERLAG KAN DETTA ORSAKA ALLVARLIGA PERSONSKADOR ELLER SKADOR PÅ UTRUSTNINGEN! Det är montörens ansvar att se till att det underlag på vilket komponenten monteras klarar att stötta upp fem gånger den totala vikten för all utrustning. Förstärk konstruktionen vid behov innan komponenten monteras.1. Montera basplattan plant (B) och märk ut platserna för hålen.2. Borra två 10 mm hål (3/8") i fästytan.3. Montera två förankringar (F) i de borrade hålen.4. Använd en 14,2 mm (9/16") hylsnyckel och montera två fästskruvar (G) genom två den totala brickor (H) och väggplattan (B) in i träreglarna.⚠️SE UPP:Dra INTE åt skruvarna för hårt!

2

VIKTIGT! Om skärmen har ett 100 x 100 mm infällt fästhålsmönster måste skärmen monteras vid svängarmen (A) innan svängarmen monteras på basplattan (B). Se "MONTERA SKÄRMEN, 100 x 100 mm infällt fästhålsmönster". Fortsätt nedan efter att skärmen monterats.

SE UPP: OM SVÄNGARMEN KOLLAPSAR KAN DU KLÄMMA DINA FINGRAR! Var uppmärksam och alert, och håll händer och fingrar på behörigt avständ från klämpunkterna under monteringen.

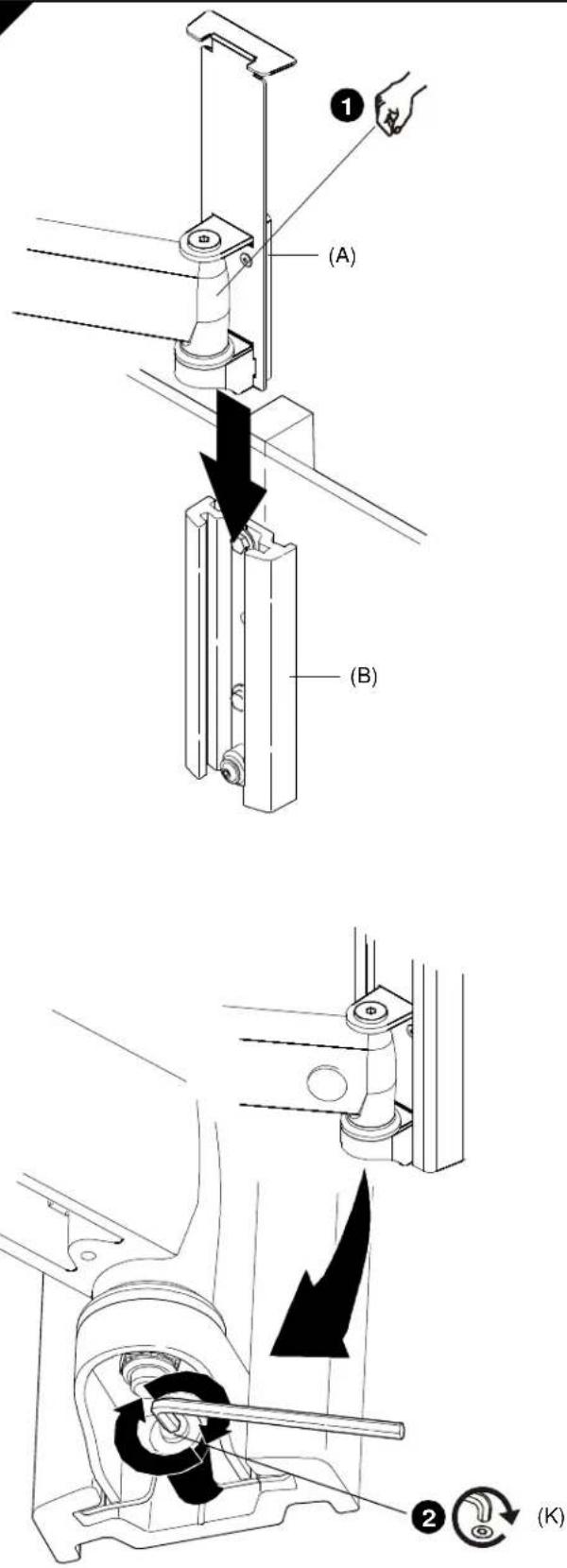

1. Fäll ned svängarmens fäste (A) på basplattan (B).
2. Säkra svängarmen (A) vid basplattan (B) genom att dra åt skruven med sexkantnyckeln (K).

3

MONTERA SKÄRMEN

VIKTIGT! Fortsätt enligt nedanstående anvisningar:

• Om du monterar en skärm med ett fästhälsmönster på 200 x 100 mm, 200 x 200 mm, 300 x 300 mm, 400 x 200 mm eller 400 x 400 mm, gå vidare till steg 3A.
• Om du installerar en skärm med ett fästhålsmönster på 100 x 100 mm, gå vidare till steg 3B eller 3C, beroende på modell.

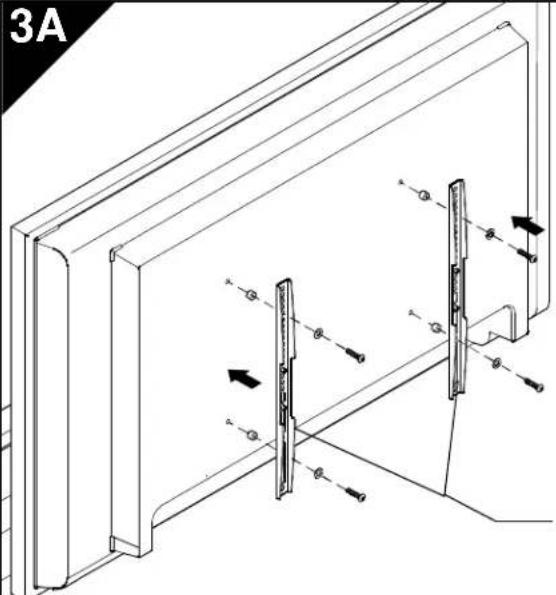

3A

Fästhålsmönster 200 x 100 mm, 200 x 200 mm, 300 x 300 mm, 400 x 200 mm eller 400 x 400 mm

Montering av lodräta fästen

VARNING: FELAKTIG MONTERING KAN ORSAKA ATT FÄSTET FALLER NER VILKET KAN LEDA TILL ALLVARLIGA PERSONSKADOR ELLER SKADOR PÅ UTRUSTNINGEN! Byt ALDRIG ut några delar. Använd bara utrustning som levererats eller specificerats av tillverkaren.

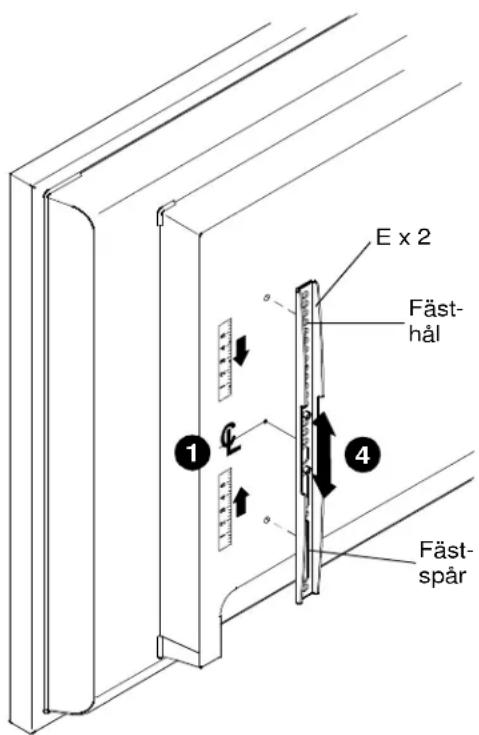

1. Fastställ och märk ut den lodräta mittpunkten på skärmen, mellan vänster sidas övre och nedre fästhål.
2. Fastställ och märk ut den lodräta mittpunkten på skärmen, mellan höger sidas övre och nedre fästhål.
3. Rikta in det lodräta fästet (E) så att fästhålen är överst och spåren är nederst.
4. Rikta in fästhålen och spåren i det lodräta fästet (E) med de övre och nedre fästhålen på skärmen.
5. Justera läget för det lodräta fästet (E) tills märket som du gjorde i steg 1 stämmer överens med centrummärket på det lodräta fästet (E).

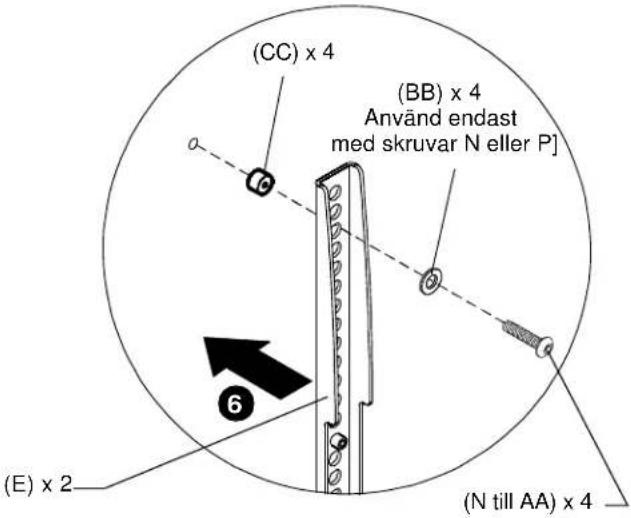

6. Montera det vänstra lodräta fästet (E) vid skärmen med två Phillips-skruvar med koniskt huvud (N till AA).

OBS: Använd också plana brickor nr 10 (BB) om du använder skruvarna N eller P.

OBS: Om skärmen har en infälld fästyta, utstickande delar eller fäste för strömadapter måste distans och längre fästanordningar placeras mellan skärmen och de lodräta fästena (E).

1. Upprepa steg 3 till 6 för det lodräta fästets högra sida, och använd samma hål för att rikta in fästena vägrätt.

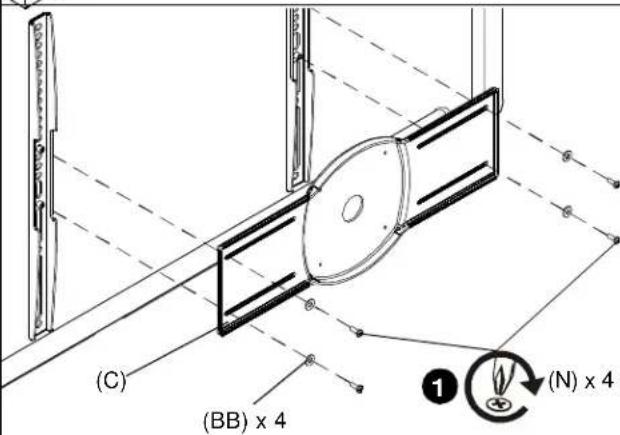

1. Montera mittfästet (C) vid de lodräta fästena (E) med fyra Phillips-skruvar M4 x 12 mm (N) och fyra plana brickor nr 10 (BB).

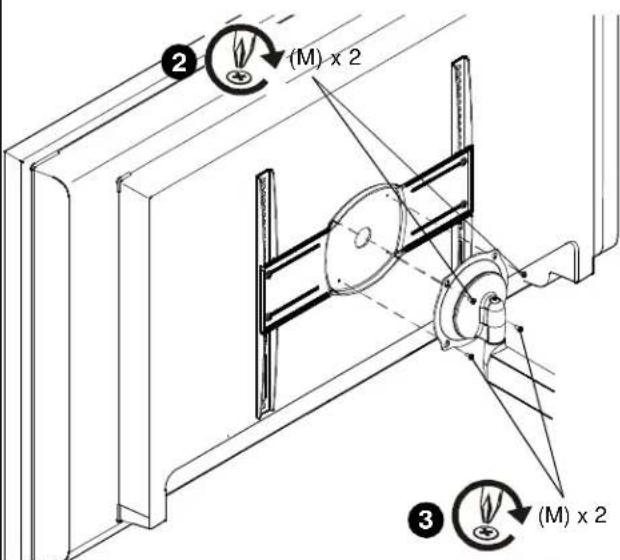

2. Montera iCMPSA4 vid fästet med två Phillips-skruvar M4 x 8 mm (M) i de övre två fästhålen.
3. Slutför monteringen av iCMPSA4 med två Phillips-skruvar M4 x 8 mm (M) i de två nedre fästhålen.
4. Gå vidare till steg 3B.

3B

Fästhålsmönster 100 x 100 mm - hålen i linje med ytan

VIKTIGT! Den här arbetsrutinen gäller endast för fästhålsmönster 100 x 100 mm baktill på skärmen och där hålen är i linje med skärmens baksida, ELLER om fästen (C, E) monterats tidigare i steg 3A.

VÄRNING: OM VIKTKAPACITETEN ÖVERSKRIDS FINNS RISK FÖR ALLVARLIGA PERSONSKADOR ELLER SKADOR PÅ UTRUSTNINGEN! Det är montörens ansvar att kontrollera att den kombinerade vikten för alla komponenterna som monterats vid iCMPSA4 inte överskrider 34 kg (75 lbs).

1. Kontrollera att Centris-fästet enkelt kan vridas och lutas, och att det ändå sitter tillräckligt fast för att kunna hålla skärmen i önskat läge. Justera efter behov innan du går vidare. Se "JUSTERING".

SE UPP: OM DU ANVÄNDER SKRUVAR AV FEL DIMENSION KAN SKÄRMEN SKADAS! Skruvarna ska lätt kunna gångas in i skärmens fästhål helt och hållet.

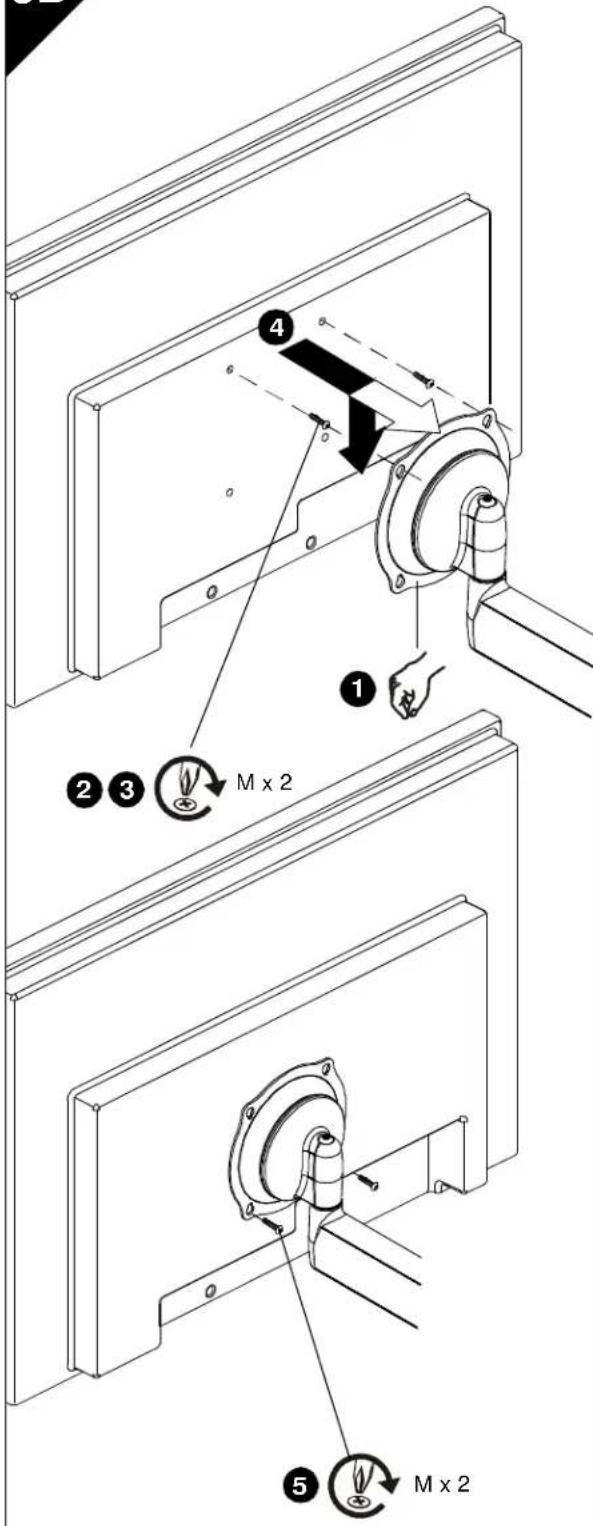

1. Använd en Phillips skruvmejsel och montera två skruvar (M) i de övre gängade fästhålen baktill på skärmen (eller i fästena C, E; om dessa monterats).

2. Gänga in skruvarna helt i skärmen (eller i fästena C, E; om dessa monterats) och gänga sedan ut dem igen tre hela varv.

VARNING: OM SKRUVARNA INTE GREPPAT ORDENTLIGT KAN HELA SKÄRMEN OCH FÄSTET FALLA NER, VILKET KAN ORSAKA ALLVARLIGA PERSONSKADOR OCH SKADOR PÅ UTRUSTNINGEN! Skruvarna får ENDAST skruvas ut precis så mycket så att det blir möjligt att utföra montering av Centris- fästet.

1. Lyft och rikta in skärmen så att skruvarna baktill på skärmen (eller i fästena C, E; om sådana monterats) passar i de övre droppformade fästhålen i Centris-fästet. Sänk ner skärmen på plats.

OBS: Dra INTE åt skruvarna just nu.

1. Använd en Phillips skruvmejsel och montera två skruvar (M) genom de nedre droppformade fästhålen i Centris-fästet och in i skärmen (eller i fästena C, E; om dessa monterats).

2. Dra åt alla fyra skruvarna (M). Dra inte åt för härt!

3C

Fästhålsmönster 100 x 100 mm - infällda hål

VIKTIGT! Den här arbetsrutinen gäller endast för fästhålsmönster 100 x 100 mm och då fästhålen baktill på skärmen är infällda i skärmens baksida.

VÄRNING: OM VIKTKAPACITETEN ÖVERSKRIDS FINNS RISK FÖR ALLVARLIGA PERSONSKADOR ELLER SKADOR PÅ UTRUSTNINGEN! Det är montörens ansvar att kontrollera att den kombinerade vikten för alla komponenterna som monterats vid iCMPSA4 inte överskrider 34 kg (75 lbs).

1. Kontrollera att Centris-fästet enkelt kan vridas och lutas, och att det ändå sitter tillräckligt fast för att kunna hålla skärmen i önskat läge. Justera efter behov innan du går vidare. Se "JUSTERING".
2. Lägg skärmen försiktigt med framsidan nedåt på en skyddande yta.

SE UPP: OM DU ANVÄNDER SKRUVAR AV FEL DIMENSION KAN SKÄRMEN SKADAS! Skruvarna ska lätt kunna gängas in i skärmens fästhål helt och hållet.

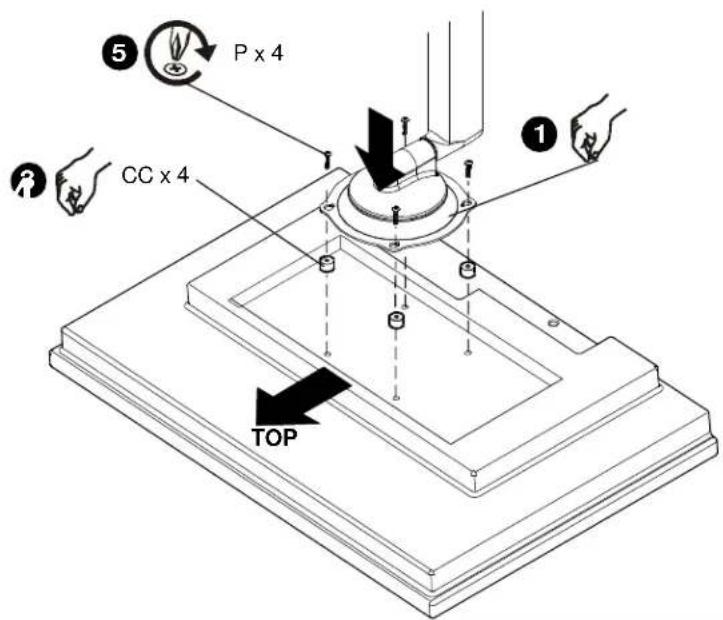

1. Sätt fyra distansbrickor (CC) över fästhålen på skärmens baksida.

2. Orientera fästet så att de droppformade fästhålen i Centris-fästet är i linje med hålen i de fyra distansbrickorna (CC).

VÄRNING: OM SKRUVARNA INTE GREPPAT ORDENTLIGT KAN HELA SKÄRMEN OCH FÄSTET FALLA NER, VILKET KAN ORSAKA ALLVARLIGA PERSONSKADOR OCH SKADOR PÅ UTRUSTNINGEN!

1. Använd en Phillips skruvmejsel och montera fyra skruvar (P) genom fyra droppformade fästhål i Centris-fästet och distansbrickor (CC) i skärmen. Dra åt alla fyra skruvarna (P). Dra inte åt för hårt!

2. Fortsätt till avsnittet "MONTERA SVÄNGARMEN VID BASPLATTAN".

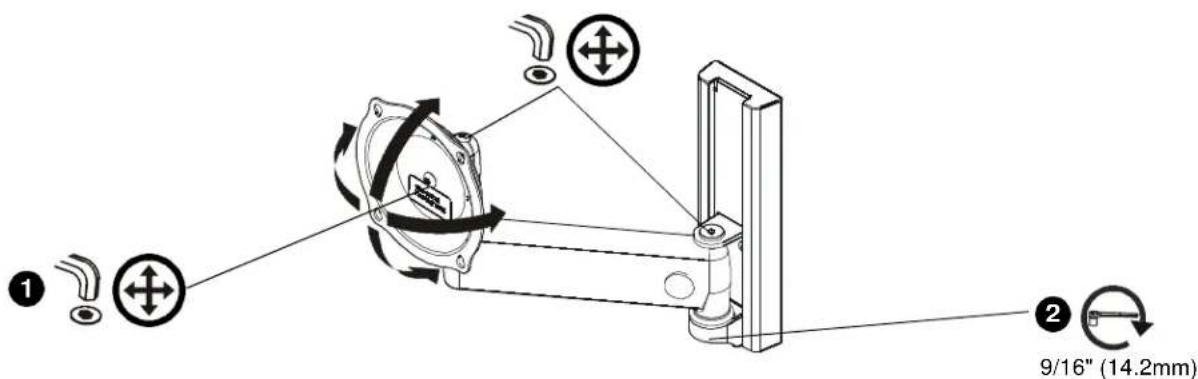

4 JUSTERING

1. Du kan justera lutningens spännkraft genom att lossa eller dra åt justeringsskruven en aning med sexkantnyckeln (K).
   OBS: Om skärmen monterats vid svängarmen (A) måste du först koppla ur alla kablar och ta bort skärmen (Se "INSTALLERA SKÄRMEN").
2. Du kan justera förlängningens och vridningens spännkraft genom att lossa eller dra åt justeringsskruvarna en aning med sexkantnycklarna (K, L).

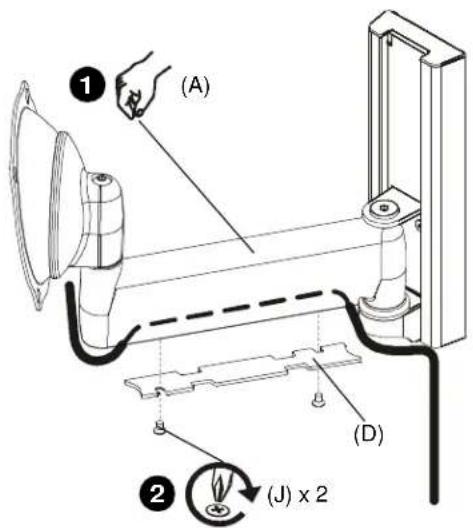

5 HANTERING AV KABLAR

SE UPP: Kontrollera att alla kablar har tillräckligt slack så att skärmen kan röra sig som den ska, samt att kablarna inte kläms genom montering av lock (D) eller skruvar (J).

1. Sätt försiktigt in kablarna i deras hål i nedre delarna på armenheten (A).
2. Montera lock (D) med två skruvar (J).
