KÄYTTÖOHJE iCMPSA4T02 Chief

VAROITUS: VAROITUS ilmaisee vakavan vamman tai kuoleman mandollisuutta, jos ohjeita ei noudateta.

HUOMAUTUS: HUOMAUTUS ilmaisee laitteen vau soitumisen tai tuhoutumisen mahdollisuutta, jos ohjeita ei noudateta.

VAROITUS: Jos ohjeita ei lueta, ymmärretä ja noudateta, voi seurauksena olla vakava vamma, laitteen vaurioituminen tai takuun raukeaminen. On asentajan vastuulla varmistaa, että kakki komponentit on koottu oikein ja a sennettu ohjeiden mukaisesti.

VAROITUS: Tälle osalle rittämätön rakennevahvuus voi aiheuttaa vakavan vamman tai laitevahingon. Asentajan vastuila on varmistaa, että rakenne, johon tämlä osa on kiinnitetty, kestää viisi kertaa koko laitteiston yhteen lasketun painon. Vahvista rakennetta tarvittaessa ennen osan asertamista. Seinän, johon teline kiinnitetään, paksuus saa olla enintään 15,9 mm (ilman laastia).

VAROITUS: Painokapasiteetin ylitys voi aiheuttaa vakavan vammaan tai laitevahingon. Asentajan vastuulla on varmistaa, että iCMPSA4-telineeseen litettyjen osien yhteen laskettu paino on enintään 34 kg. Jos telinetta käytetään ilmoitettua ensmmäispainoa raskaammille tuotteille, teline ja sen varusteet saattavat romahtaa ja aiheuttaa vammaan.

1

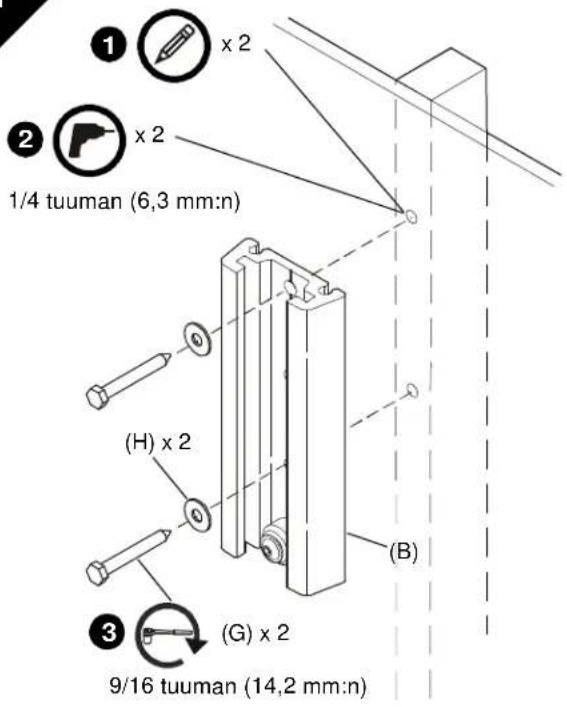

ALUSLAATAN ASENTAMINEN SEINÄÄNAsentaminen puukoolinkiin⚠VAROITUS: JOS TÄMÄN OSAN RIITTÄVÄÄRAKENTEELLISTA KESTÄVYYTTÄ EI VARMISTETA, SIITÄ SAATTAA AIHEUTUA HENKILÖVAHINKOJA TAI LAITE VOI VAHINGOITTUA. Asentajan vastuulla on tarkistaa, että rakenne, johon osa kiinnitetään, kantaa viisi kertaa koko laitteen kokonaispainoa suuremman painon. Vahvista rakennetta tarpeen mukaan ennen osan asentamista.1. Kohdista aluslaatta (B) seinään ja merkitse ohjausreikien sijainnit.2. Poraa kaksi halkaisijaltaan 1⁄4 tuuman (6,3 mm:n) suuruista ohjausreikää puukoolinkiin merkkien kohdalle.3. Asenna kaksi ankkuriruuvia (G) kahden tasaisen aluslevyn (H) ja aluslaatan (B) läpi puukoolinkiin 9/16 tuuman (14,2 mm:n) hylsyavaimella.

1A

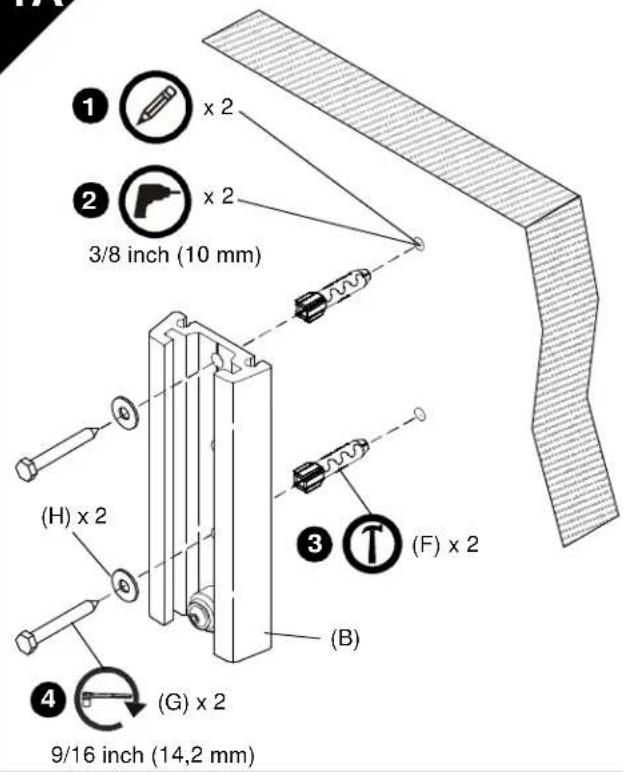

Asentaminen betoniseinään⚠VAROITUS: JOS TÄMÄN OSAN RIITTÄVÄÄRAKENTEELLISTA KESTÄVYYTTÄ EI VARMISTETA, SIITÄ SAATTAA AIHEUTUA HENKILÖVAHINKOJA TAI LAITE VOI VAHINGOITTUA. Asentajan vastuulla on tarkistaa, että rakenne, johon osa kiinnitetään, kantAA viisi kertaa koko laitteen kokonaispainoa suuremman painon. Vahvista rakennetta tarpeen mukaan ennen osan asentamista.1. Kohdista aluslaatta (B) seinään ja merkitse ohjausreikien sijainnit.2. Poraa kaksi halkaisijaltaan 3/8 tuuman (10 mm:n) suuruista ohjausreikää asennuspintaan.3. Asenna kaksi ruuvitulppaa (F) ohjausreikiin.4. Ruuvaa kaksi ruuvia (G) kahden tasaisen aluslevyn (H) ja aluslaatan (B) läpi kahteen ruuvitulppaan (F) 9/16 tuuman (14,2 mm:n) hylsyavaimella.⚠HUOMAUTUS: ÄLÄ kiristä ruuveja liian tiukalle.

2

(A) (B)

TÄRKEÄÄ! Jos näytössä on 100 x 100 mm:n syvennys asennusta varten, näyttö on asennettava kääntövarteen (A) ennen kääntövarren asentamista aluslaattaan (B). Katso kohdasta NÄYTÖN ASENTAMINEN lisätietoja asennuksesta 100 x 100 mm:n asennussyvennykseen. Tee alla kuvatut toimet vasta sitten, kun näyttö on asennettu kääntövarteen.

HUOMAUTUS: KÄÄNTÖVARREN

KALLISTUMINEN SORMIEN PÄÄLLE

VOI AIHEUTTAA LOUKKAANTUMISEN.

Noudata varovaisuutta ja varo, etteivät sormet joudu puristuksiin asennuksen aikana.

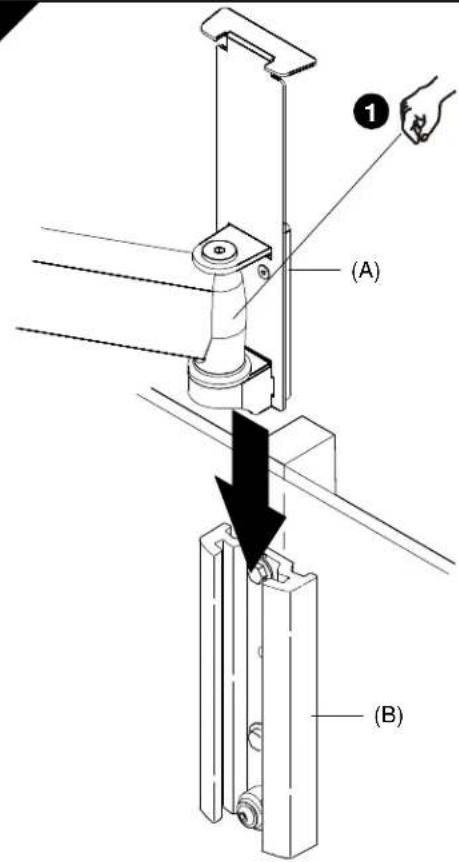

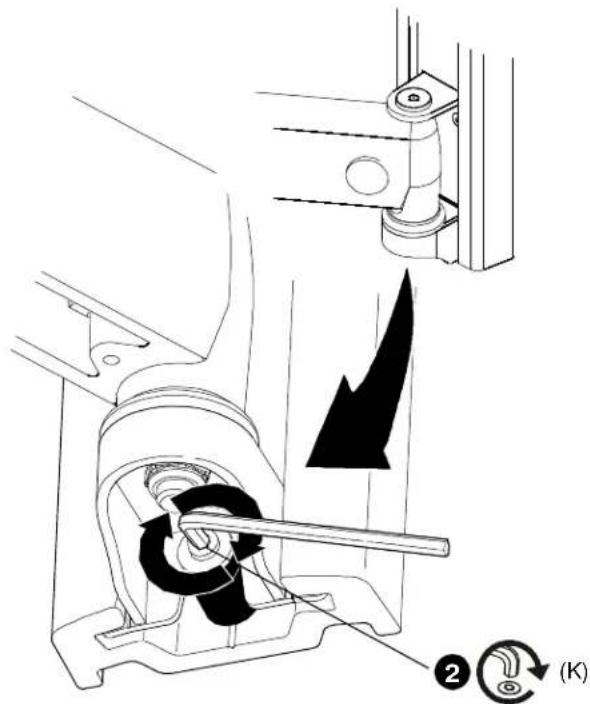

1. Vedä kääntövarren kannake (A) paikalleen aluslaattaan (B).
2. Kiinnitä kääntövarsi (A) aluslaattaan (B) kirstämällä ruuvi kuusiokoloavaimella (K).

3

NÄYTÖN ASENTAMINEN

TÄRKEÄÄ! Tee alla kuvatut toimet:

• Jos näytön asennusala on 200 x 100 mm, 200 x 200 mm, 300 x 300 mm, 400 x 200 mm tai 400 x 400 mm, siirry ohjeiden kohtaan 3A.
• Jos näytön asennusala on 100 x 100 mm, siirry tilanteen mukaan joko ohjeiden kohtaan 3B tai 3C.

3A

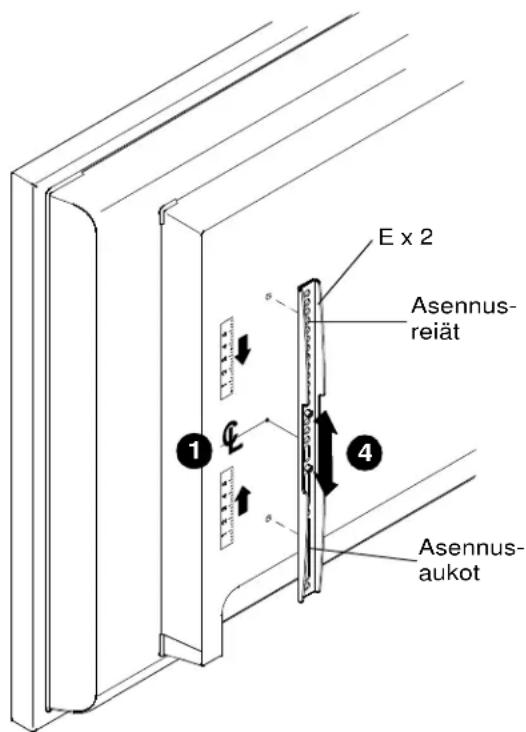

E x 2 Asennus- reijät 1 4 Asennus- aukot

Asennusala 200 x 100 mm, 200 x 200 mm, 300 x 300 mm, 400 x 200 mm tai 400 x 400 mm

Pystykiinnikkeiden asentaminen

VÄROITUS: VIRHEELLINEN ASENNUS VOI JOHTAA LAITTEEN PUTOAMISEEN JA AIHEUTTAA VAKAVAN VAMMAN TAI LAITEVAHINGON. ÄLÄ korvaa laiteosia muilla osilla. Käytä vain valmistajan toimittamia tai hyväksymiä laiteosia.

1. Määritä ja merkitse näytön vasemman reunan ylä- ja alareikien välinen keskikohta pystysuunnassa.
2. Määritä ja merkitse näytön oikean reunan ylä- ja alareikien välinen keskikohta pystysuunnassa.
3. Käännä pystykiinnike (E) niin, että asennusreiat ovat ylhäällä ja asennusaukot alhaalla.
4. Kohdista pystykiinnikkeen (E) asennusreiät ja -aukot näytön ylä- ja alareikiin.
5. Säädä pystykiinnikkeen (E) asentoa, kunnes vaiheen 1 aikana tekemäsi merkki on pystykiinnikkeen (E) keskikohdan kohdalla.

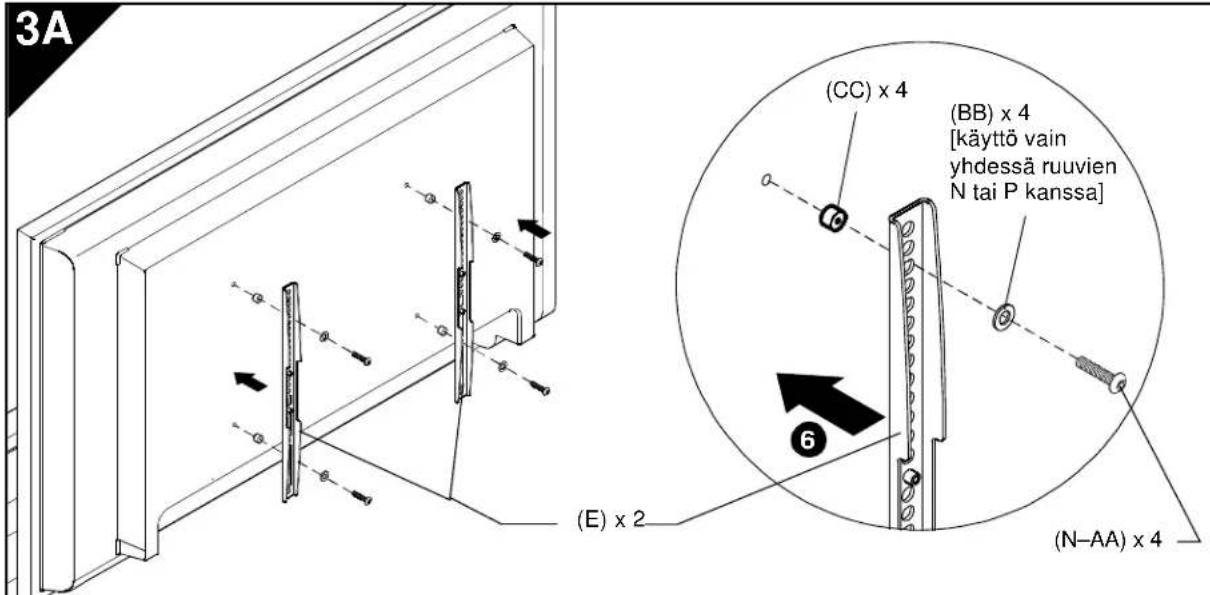

6. Kiinnitä pystykiinnike (E) näytön vasempaan reunaan kahdella matalakupukantaisella Phillipsruuvilla (N-AA)

HUOMAUTUS: Käytä myös tasaisia (#10) aluslevyjä (BB), jos käytät ruuveja N tai P.

HUOMAUTUS: Jos näytön asennusala sijaitsee syvennyksessä tai näytössä on ulkonevia osia tai kytkinlaitteita, aseta näytön ja pystykiinnikkeiden (E) väliin välikappale ja käytä tavallista pidempää laiteosaa asennuksessa.

1. Asenna pystykiinnike näytön oikeaan reunaan toistamalla vaiheiden 3–6 mukaiset toimet. Kohdista kiinnikkeet vaakasuunnassa käyttämällä apuna samoja reikien sijainteja.

3A (CC) x 4 (BB) x 4 [käyttö vain yhdessä ruuvien N tai P kanssa] (E) x 2 (N-AA) x 4

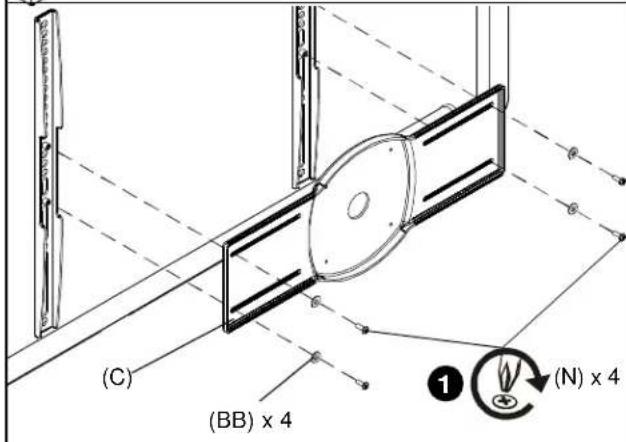

Keskikiinnikkeen asentaminen

1. Asenna keskikiinnike (C) pystykiinnikkeisiin (E) neljän Phillips-ruuvin (M4 x 12 mm) (N) ja neljän tasaisen (#10) aluslevyn avulla (BB).

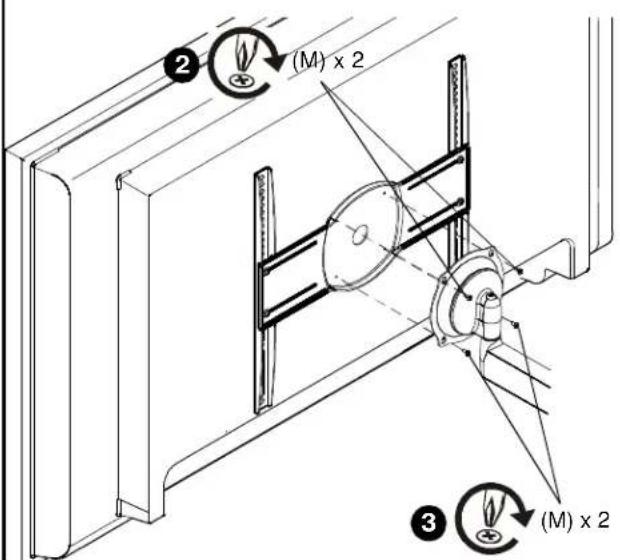

2. Asenna iCMPSA4i kiinnikkeeseen ruuvaamalla kaksi matalakupukantaista Phillips-ruuvia (M4 x 8 mm) (M) kahteen yläreikään.
3. Täydennä iCMPSA4:n asennus ruuvaamalla lisäksi kaksi matalakupukantaista Phillips-ruuvia (M4 x 8 mm) (M) kahteen alareikään.
4. Jatka siirtymällä ohjeiden kohtaan 3B.

(M) x 2 (M) x 2 3

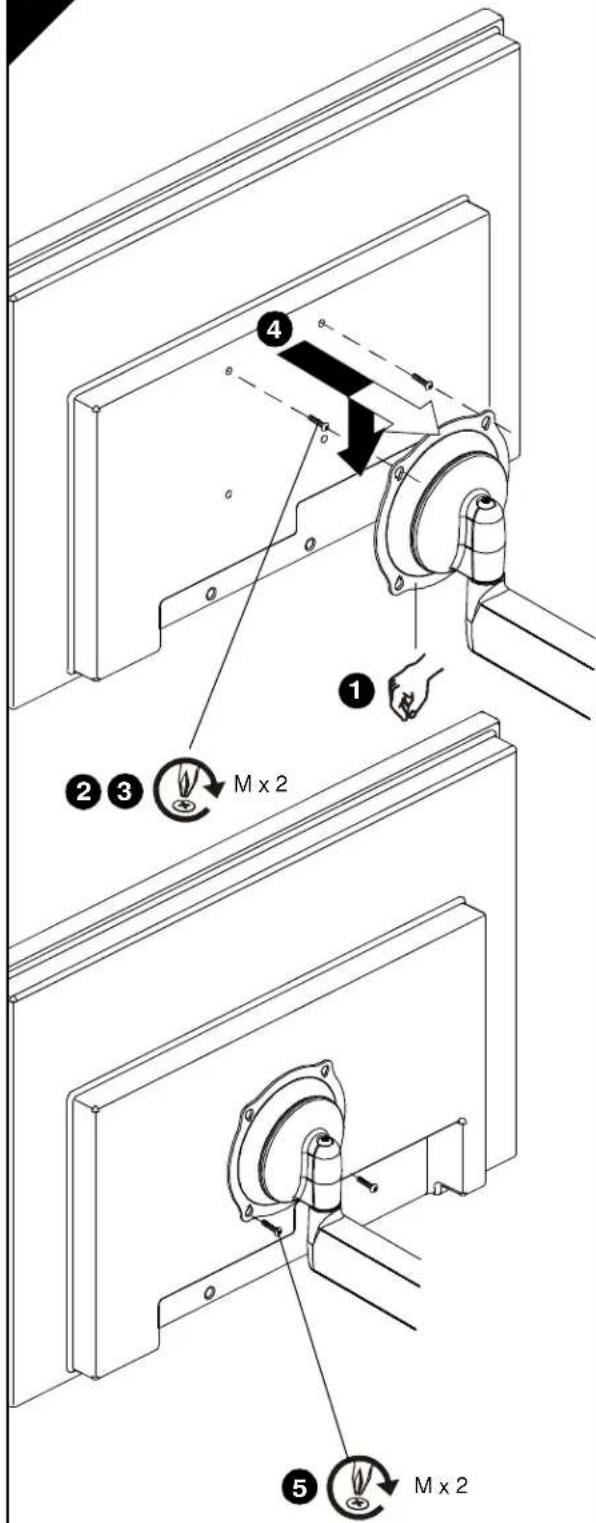

3B

100 x 100 mm:n tasakorkea asennusala

TÄRKEÄÄ! Tässä kuvattua menetelmää käytetään vain silloin, kun näytön takana olevat 100 x 100 mm:n alalle jakautuvat reiät ovat samalla tasolla kuin näytön takapinta TAI kun kiinnikkeet (C, E) on asennettu vaiheessa 3A.

VAROITUS: JOS KANNATINJÄRJESTELMÄN KANTOKYKY YLITTYY, SIITÄ VOI AIHEUTUA VAKAVIA HENKILÖVAHINKOJA TAI LAITE VOI VAHINGOITTUA.

Asentaja vastaa siitä, ettei iCMPSA4-järjestelmän kannattamien osien yhteispaino ole yli 34 kg.

1. Varmista, että Centris-kannake kääntyy ja kallistuu helposti, mutta on riittävän jäykkä pitämään näytön halutussa asennossa. Säädä kannaketta tarpeen mukaan ennen toimien jatkamista. Katso kohta SAÄTÄMINEN.

HUOMAUTUS: VÄÄRÄNKOKOISTEN RUUVIEN KÄYTTÖ VOI VAHINGOITTAA NÄYTTÖÄ. Oikeankokoiset ruuvit kiertyvät helposti ja kokonaan näytössä oleviin reikiin.

1. Asenna kaksi ruuvia (M) ristipääruuvimeissellillä näytön taustapuolen yläosassa oleviin kierrereikiin (tai kiinnikkeisiin C tai E; jos ne on asennettu).

2. Kierrä ruuvit kokonaan näyttöön (tai kiinnikkeisiin C tai E) ja löysää sitten ruuveja kolme kokonaista kierrosta.

VÄROITUS: JOS RUUVEJA EI RUUVATA RIITTÄVÄN SYVÄLLE, JÄRJESTELMÄ VOI ROMAHTAA JA AIHEUTTAA HENKILÖVAHINKOJA TAI LAITTEEN VAHINGOITTUMISEN. Löysää ruuveja VAIN sen verran, kuin Centris-kannakkeen asentamiseksi on tarpeen.

1. Nosta ja kohdista näyttö niin, että näytön taustapuolella (tai kiinnikkeissä C tai E) olevat ruuvit ovat kohdakkain Centris-kannakkeen yläosan pisaran muotoisten reikien kanssa. Laske näyttö paikalleen.

HUOMAUTUS: ÄLÄ kiristä ruuveja vielä.

1. Ruuvaa ristipääruuvimeissellä kaksi ruuvia (M) Centris-kannakkeen alaosassa olevien pisaran muotoisten reikien läpi näyttöön (tai kiinnikkeisiin C tai E).

2. Kiristä kaikki neljä ruuvia (M). Älä kiristä ruuveja liian tiukalle.

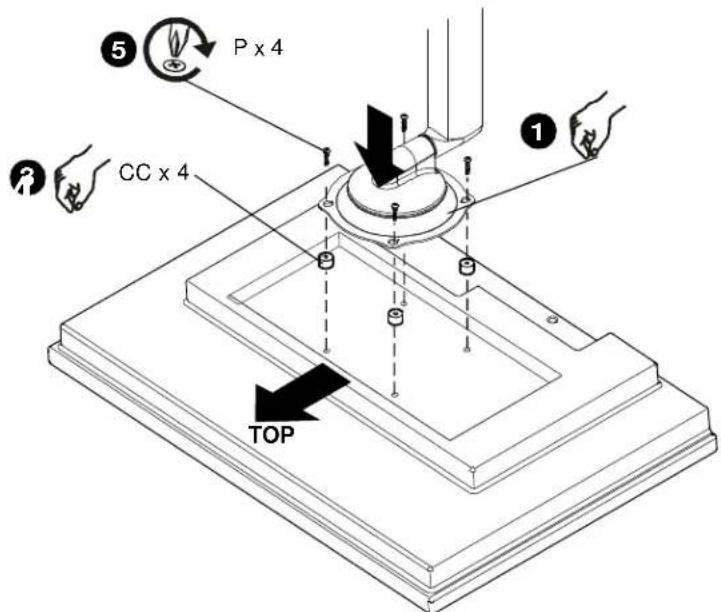

3C

100 x 100 mm:n asennussyvennys

TÄRKEÄÄ! Tätä menetelmää käytetään vain, kun reiät ovat näytön takana 100 x 100 mm:n syvennyksessä.

VÄROITUS: JOS KANNATINJÄRJESTELMÄN KANTOKYKY YLITTYY, SIITÄ VOI AIHEUTUA VAKAVIA HENKILÖVAHINKOJA TAI LAITE VOI VAHINGOITTUA. Asentaja vastaa siitä, ettei iCMPSA4-järjestelmän kannattamien osien yhteispaino ole yli 34 kg.

1. Varmista, että Centris-kannake kääntyy ja kallistuu helposti, mutta on riittävän jäykkä pitämään näytön halutussa asennossa. Säädä kannaketta tarpeen mukaan ennen toimien jatkamista. Katso kohta SÄÄTÄMINEN.
2. Aseta näyttö varovaisesti etupuoli alaspäin suoja-alustalle.

HUOMAUTUS: VÄÄRÄNKOKOISTEN RUUVIEN KÄYTTÖ VOI VAHINGOITTAA NÄYTTÖÄ. Oikeankokoiset ruuvit kiertyvät helposti ja kokonaan näytössä oleviin reikiin.

1. Aseta neljä välikappaletta (CC) näytön takana olevien reikien päälle.

2. Kohdista Centris-kannake niin, että sen pisaran muotoiset reiät ovat kohdakkain neljässä välikappaleessa (CC) olevien reikien kanssa.

VÄROITUS: JOS RUUVEJA EI RUUVATA RIITTÄVÄN SYVÄLLE, JÄRJESTELMÄ VOI ROMAHTAA JA AIHEUTTAA VAKAVIA HENKILÖVAHINKOJA TAI LAITTEEN VAHINGOITTUMISEN.

1. Ruuvaa neljä ruuvia (P) Centris-kannakkeen neljän pisaran muotoisen reiän ja välikappaleiden läpi näyttöön ristipääruuvimeisselillä. Kiristä kaikki neljä ruuvia (P). Älä kiristä ruuveja liian tiukalle.

2. Siirry kohtaan KÄÄNTÖVARREN ASENTAMINEN ALUSLAATTAAN.

5 P x 4 CC x 4 TOP

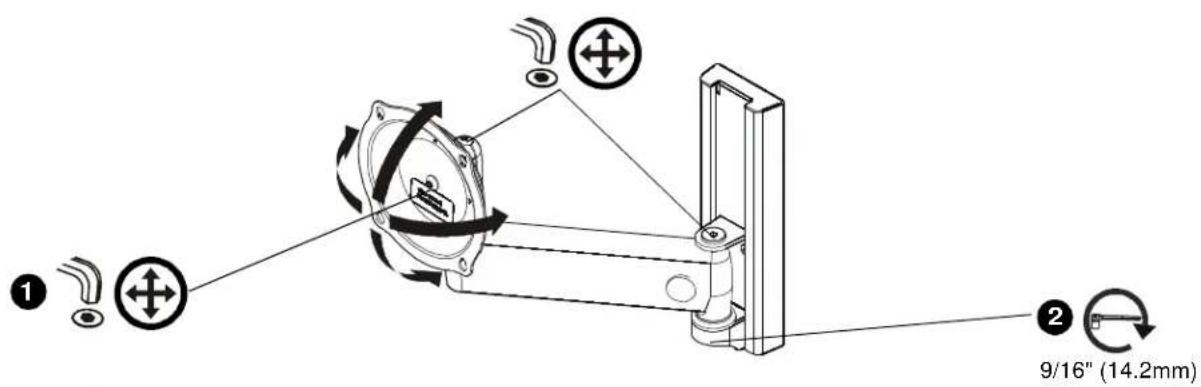

4 ASENNON SÄÄTÄMINEN

1. Voit säätää kallistusta löysäämällä tai kiristämällä säätöruuvia tarpeen mukaan kuusiokoloavaimella (K).
   HUOMAUTUS: Jos näyttö on asennettu kääntövarteen (A), irrota ensin kaikki johdot ja irrota näyttö (katso kohta NÄYTÖN ASENTAMINEN).
2. Voit säätää kääntövarren pituutta ja niveliä löysäämällä tai kiristämällä säätöruuveja tarpeen mukaan kuusiokoloavaimilla (K, L).

① ② 9/16" (14.2mm)

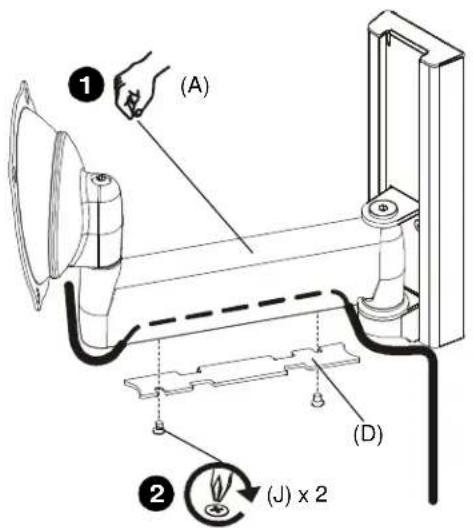

5 JOHTOJEN KOTELOIMINEN

HUOMAUTUS: Varmista, että kaapelit ovat tarpeeksi löysällä näytön liikuttelemista varten ja että ne eivät jää puristuksiin kannen (D) tai ruuvien (J) kiinnittämisen jälkeen.

1. Työnnä kaapelit varovasti lokeroon, joka on varren (A) alaosassa.
2. Kiinitä kansi (D) kahdella ruuvilla (J).
