Producttype	Muurbeugel voor plat beeldscherm
Merk	Chief
Model	iCMPSA4T02
Maximaal draagvermogen	34 kg (75 lb)
VESA-compatibiliteit	100x100, 200x100, 200x200, 300x300, 400x200, 400x400 mm
Materiaal	Staal
Functies	Verstelbare kanteling, zwenking, uitschuiving
Kabelbeheer	Geïntegreerd met afneembare afdekking
Type muurmontage	Op houten balk of beton (inclusief verankeringen)
Maximale dikte gipsplaat	15,9 mm
Spanningaanpassing	Verstelbare stap, uitschuiving en zwenking via spanningsschroeven
Gewicht beugel	Ongeveer 5 kg (geschat)
Afmetingen (L x H x D)	Ongeveer 50 x 25 x 10 cm (arm ingeklapt, geschat)
Onderhoud	Reinigen met een zachte, droge doek
Veiligheid	Overschrijd het draagvermogen niet; controleer de stevigheid van de muur
Meegeleverde onderdelen	Basisplaat, zwenkarm, bevestigingsbeugels, schroeven, verankeringen, gereedschap
Benodigd gereedschap	Dopsleutel 14,2 mm, kruiskopschroevendraaier, inbussleutels (meegeleverd)
Installatie op houten balk	Boren 6,3 mm, parkers met ringen
Installatie op beton	Boren 10 mm, verankeringen, parkers met ringen

Veelgestelde vragen - iCMPSA4T02 Chief

Wat is het maximale gewicht dat de iCMPSA4T02-beugel kan dragen?

Het gecombineerde gewicht van het scherm en accessoires mag niet hoger zijn dan 34 kg (75 lb). Overschrijding kan leiden tot ernstig letsel of schade.

Welke VESA-configuraties zijn compatibel?

De beugel ondersteunt VESA-configuraties: 100x100, 200x100, 200x200, 300x300, 400x200 en 400x400 mm.

Hoe installeer ik de beugel op een betonnen muur?

Markeer de gaten, boor op 10 mm diameter, steek de verankeringen (F) erin, bevestig dan de basisplaat (B) met de parkers (G) met behulp van een dopsleutel van 14,2 mm. Niet te strak aandraaien.

Hoe pas ik de kanteling en zwenking van het scherm aan?

Gebruik de inbussleutels (K, L) om de stelschroeven op de zwenkarm los of vast te draaien. Pas de spanning van de stap, uitschuiving en zwenking naar wens aan.

Kan ik een scherm installeren met verzonken montagegaten van 100x100 mm?

Ja, gebruik de specifieke procedure (stap 3C): plaats vier afstandshulzen (CC) op de gaten, bevestig dan de Centris-beugel met de vier schroeven (P) door de afstandshulzen.

Hoe beheer ik de kabels na installatie?

Steek de kabels voorzichtig in de holte onder de montagearm (A) en installeer dan de afdekking (D) met de twee schroeven (J) voor een nette en veilige uitstraling.

Kan de beugel op een enkele gipsplaat worden geïnstalleerd?

Nee, gipsplaat kan de belasting niet dragen. De beugel moet worden bevestigd op houten balken of beton. De maximale dikte van de gipsplaat is 15,9 mm indien aanwezig.

Welke gereedschappen worden meegeleverd met de beugel?

De beugel wordt geleverd met: inbussleutels (K, L), kruisschroeven, ringen, parkers, verankeringen. Een kruiskopschroevendraaier en een dopsleutel van 14,2 mm zijn nodig (niet meegeleverd).

Hoe verwijder ik het scherm van de beugel?

Koppel de kabels los, draai dan de vier schroeven (M) los waarmee het scherm aan de Centris-beugel is bevestigd. Til het scherm op om het los te maken van de peervormige gaten.

Wat moet ik doen als de zwenkarm te los of te strak zit?

Pas de stapstelschroef (stap 4) aan met de inbussleutel (K). Voor uitschuiving en zwenking gebruikt u de sleutels (K, L) op de bijbehorende schroeven. Draai geleidelijk aan tot de gewenste spanning.

GEBRUIKSAANWIJZING iCMPSA4T02 Chief

BELANGRIJKE AANWIJZINGEN en WAARSCHUWINGEN!

WAARSCHUWING: Een WAARSCHUWING vestigt uw aandacht op de mogelijkheid van ernstig of dodelijk letsel als u de instructies niet opvolgt.

VOORZICHTIG: De aanwijzing VOORZICHTIG vestigt uw aandacht op de mogelijkheid van beschadiging of onherstelbare beschadiging van de apparatuur als u de betreffende instructies niet opvolgt.

WA ARSCHUWING: Door niet alle instructies te lezen, volledig te begrijpen en op te volgen, riskeert u ernstig persoonlijk letsel, beschadiging van de apparatuur en het vervallen van de fabrieksgarantie. Degene die het product installeert is ervoor verantwoordelijk dat alle onderdelen aan de hand van de meegeleverde handleiding op de juiste wijze worden samengebouwd en gemonteerd.

WA ARSCHUWING: Het bieden van onvoldoende constructiesterkte voor dit onderdeel kan leiden tot ernstig persoonlijk letsel of schade aan de apparatuur! Het is de

IMPORTANTS AVERTISSEMENTS ET PRÉCAUTIONS!

1

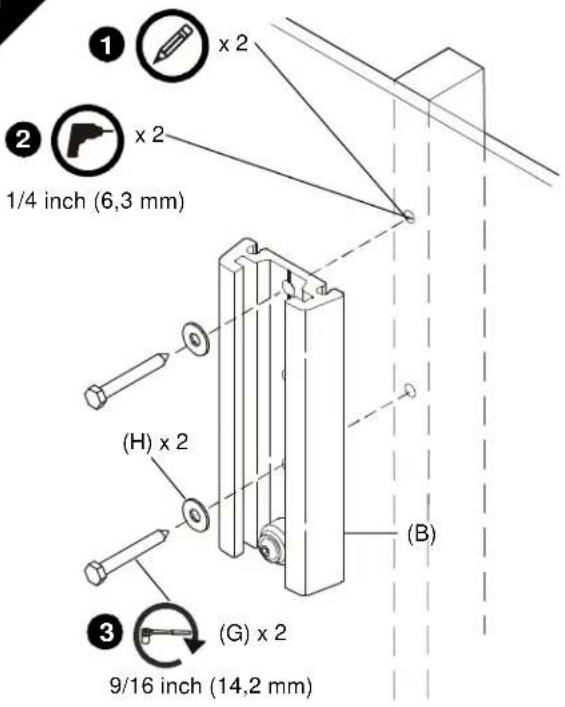

BASISPLAAT AAN WAND BEVESTIGENBevestiging aan houten raamwerk⚠WAARSCHUWING:AFWEZIGHEID VAN AFDOENDE STRUCTURELE STERKTE VOOR DEZE COMPONENT KAN TOT ERNSTIG LICHAMELIJK LETSEL OF BESCHADIGING VAN DE APPARATUUR LEIDEN! Het behoort tot de verantwoordelijkheid van de installateur te zorgen dat de structuur waaraan deze component is bevestigd, in totaal vijfmaal het gewicht van alle apparatuur kan dragen. Versterk zo nodig de structuur voordat u de component installeert.1. Houd de basisplaat (B) horizontaal en markeer de plaats van de voorboorgaten.2. Boor twee voorboorgaten met een diameter van 1/4 inch (6,3 mm) in het houten raamwerk op de plaats van de merktekens.3. Gebruik een 9/16-inch dopsleutel (14,2 mm) om de twee houtdraadbouten (G) door de twee platte onderlegschijfjes (H) en de basisplaat (B) in het houten raamwerk te plaatsen.

1A

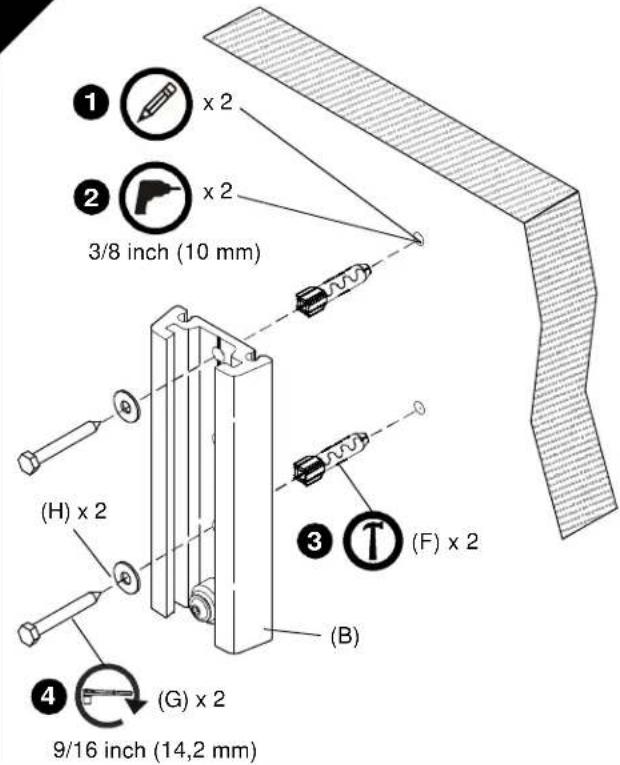

Bevestiging aan beton⚠WAARSCHUWING:AFWEZIGHEID VAN AFDOENDE STRUCTURELE STERKTE VOOR DEZE COMPONENT KAN TOT ERNSTIG LICHAMELIJK LETSEL OF BESCHADIGING VAN DE APPARATUUR LEIDEN! Het behoort tot de verantwoordelijkheid van de installateur te zorgen dat de structuur waaraan deze component is bevestigd, in totaal vijfmaal het gewicht van alle apparatuur kan dragen. Versterk zo nodig de structuur voordat u de component installeert.1. Houd de basisplaat (B) horizontaal en markeer de plaats van de voorboorgaten.2. Boor twee voorboorgaten met een diameter van 3/8 inch (10 mm) in het montagevlak.3. Plaats de twee ankers (F) in de voorboorgaten.4. Gebruik een 9/16-inch dopsleutel (14,2 mm) om de twee schroeven (G) door de twee platte onderlegschijfjes (H) en de wandplaat (B) in de twee ankers (F) te plaatsen.⚠VOORZICHTIG:Die Schrauben NICHT zu fest anziehen!

2

BELANGRIJK! Bij displays met een montagemal van 100 x 100 mm met verzonken gaten moet het display op de zwenkarm (A) worden gemonteerd voordat de zwenkarm aan de basisplaat (B) wordt bevestigd. Zie 'DISPLAY INSTALLEREN, montagemal van

100 x 100 mm met verzonken gaten'. Nadat het display is geïnstalleerd, gaat u hieronder verder.

VOORZICHTIG: U KUNT LICHAMELIJK LETSEL OPLOPEN ALS DE ZWENKARM TEGEN UW VINGERS INZAKT!

Let erop dat u tijdens de installatie uw handen en vingers uit de buurt van knelpunten houdt.

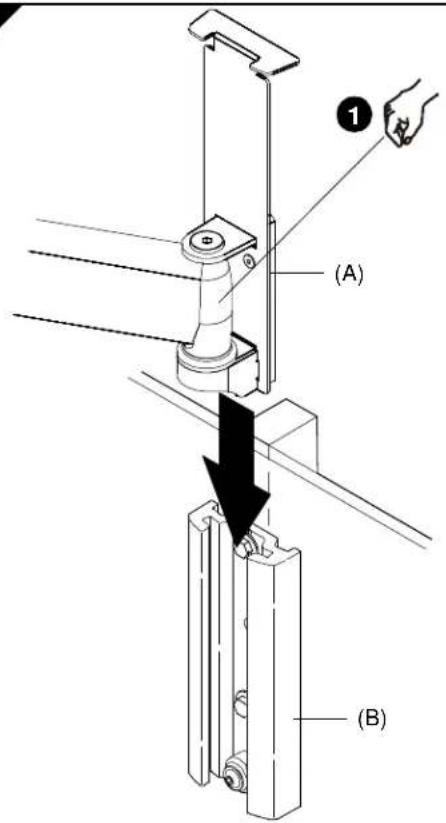

1. Schuif de montagebeugel (A) van de zwenkarm naar beneden in de basisplaat (B).

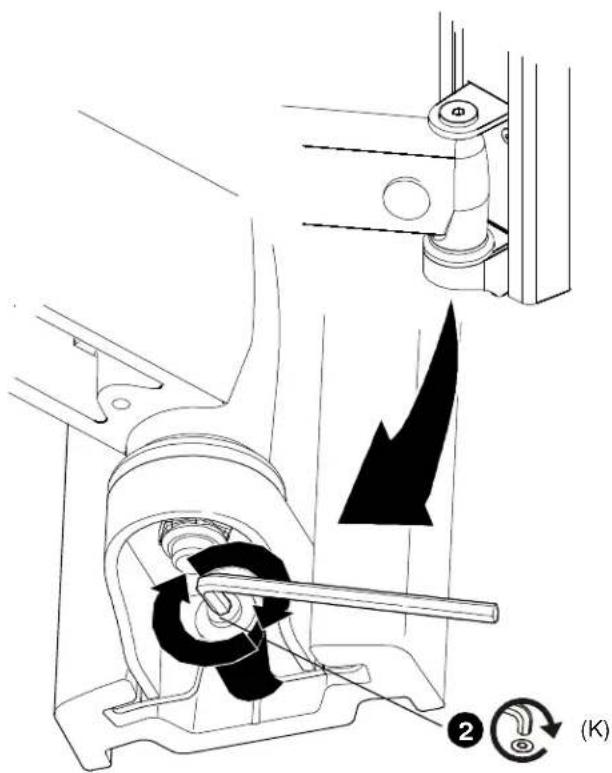

2. Zet de zwenkarm (A) op de basisplaat (B) vast door de schroef met de zeskantsleutel (K) aan te draaien.

3

PLAATS SCHERM

BELANGRIJK! Ga te werk zoals hieronder aangegeven:

• Voor het installeren van een scherm met een gatpatroon van 200 x 100, 200 x 200, 300 x 300, 400 x 200 of 400 x 400 gaat u verder naar stap 3A.
• Voor het installeren van een scherm met een gatpatroon van 100 x 100 mm, gaat u, zoals vereist, verder naar stap 3B of 3C.

3A

Gatpatroon van 200 x 100, 200 x 200, 300 x 300, 400 x 200 of 400 x 400

Verticale beugels bevestigen

INSTALLATIE KAN LEIDEN TOT VALLEN VAN MONTAGEONDERDELEN, DIT KAN RESULTEREN IN ERNSTIGE VERWONDINGEN OF SCHADE AAN DE APPARATUUR! Vervang de apparatuur NIET. Gebruik enkel apparatuur geleverd of vermeld door de fabrikant.

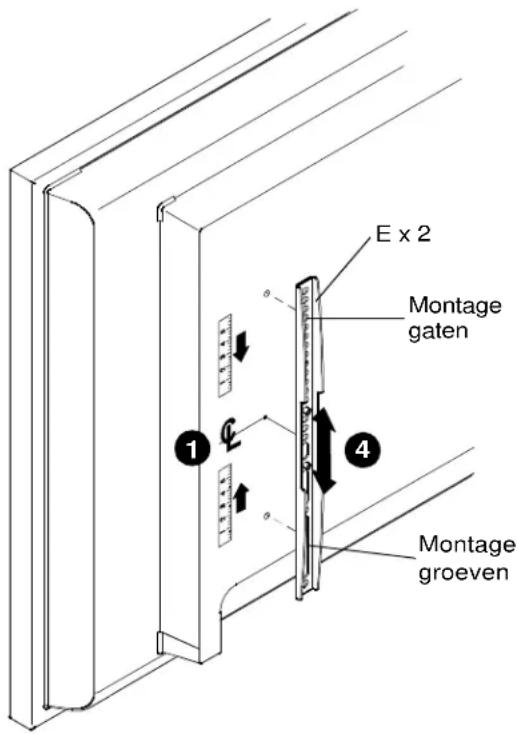

1. Bepaal en markeer de verticale middenstand tussen de bovenste en onderste montagegaten aan de linkerzijde van het scherm.
2. Bepaal en markeer de verticale middenstand tussen de bovenste en onderste montagegaten aan de rechterzijde van het scherm.
3. Richt de verticale montagebeugel (E) zo dat de montagegaten bovenaan en de montagegroeven onderaan liggen.
4. Plaats de montagegaten en -groeven in de verticale montagebeugel (E) op een lijn met de montagegaten boven- en onderaan het scherm.
5. Stel de positie van de verticale montagebeugel (E) in tot het markeerteken uit Stap 1 op een lijn staat met het middelste markeerteken op de verticale montagebeugel (E).
6. Bevestig de verticale montagebeugel (E) aan de linkerkant op het scherm met twee Philipskruiskopschroeven (N tot AA)

OPMERKING: Gebruik ook #10 platte plaatjes (BB) bij gebruik van schroeven N of P.

OPMERKING: Als het scherm een verzonken montageoppervlak, uitsteeksels of een voedingskast heeft, moet bredere en langere montageapparatuur worden geplaatst tussen het scherm en de verticale montagebeugels (E).

1. Herhaal de Stappen 3 tot 6 voor de verticale montagebeugel aan de rechterkant en gebruik dezelfde plaatsen van de gaten om de beugels horizontaal op een lijn te plaatsen.

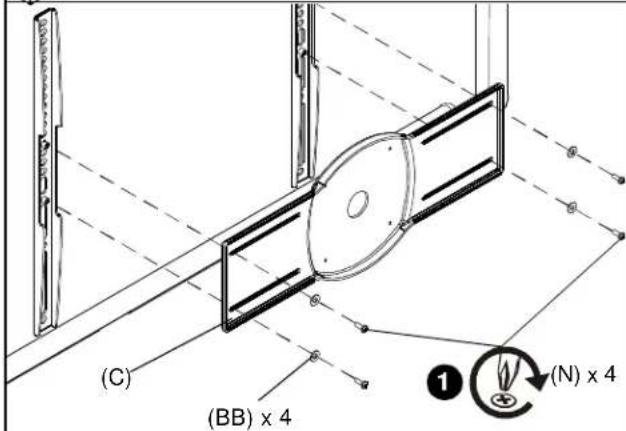

1. Bevestig de middelste beugel (C) op de verticale montagebeugels (E) en gebruik vier M4 x 12 mm Philipskruiskopschroeven (N) en vier #10 platte plaatjes (BB).

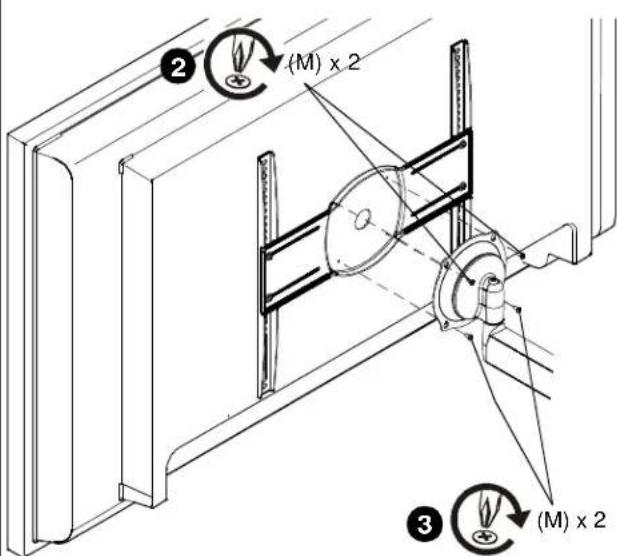

2. Bevestig de iCMPSA4 op de beugel met twee M4 x 8 mm Phillips-kruiskopschroeven (M) in de bovenste twee montagegaten.
3. Volledige bevestiging van de iCMPSA4 met twee M4 x 8 mm Phillips-kruiskopschroeven (M) in de onderste twee montagegaten.
4. Ga naar Stap 3B.

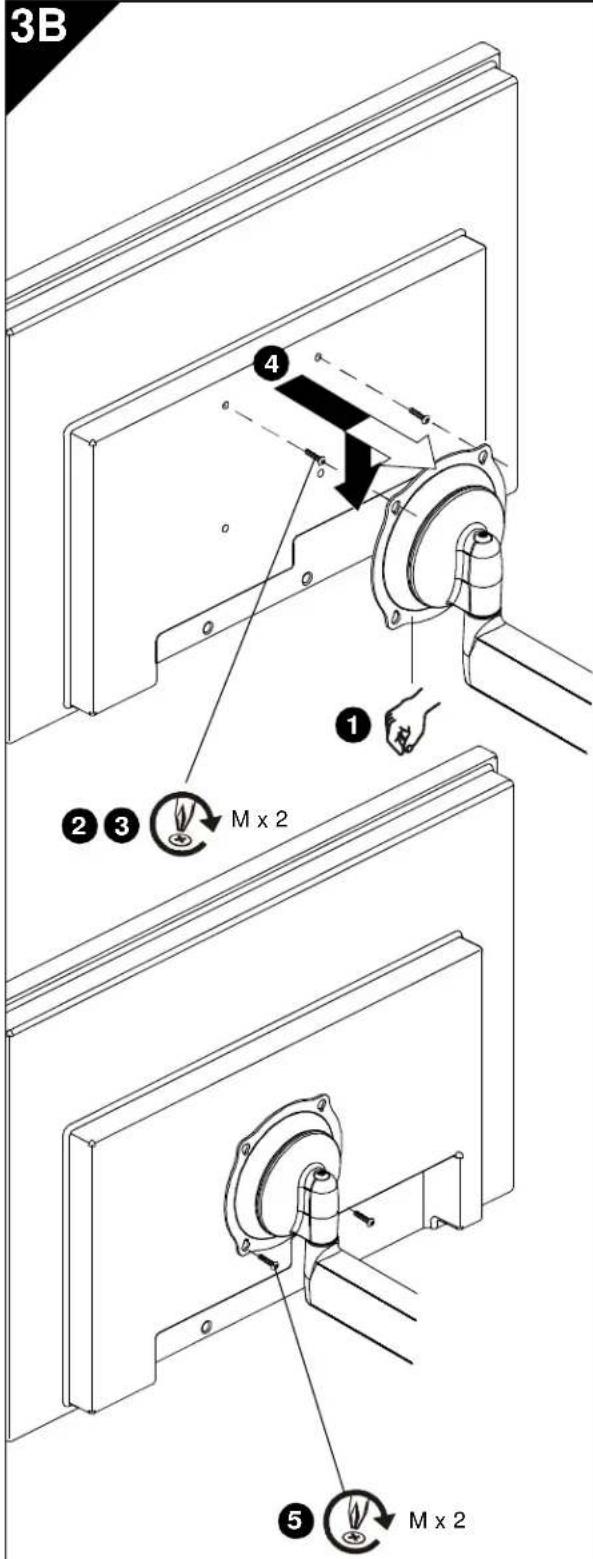

Gelijk vallende montagemal van 100 x 100 mm

BELANGRIJK! Deze procedure is alleen van toepassing wanneer de montagegaten (mal van 100 x 100 mm) aan de achterzijde van het display gelijk vallen met het achtervlak van het display OF wanneer de beugels (C, E) eerder zijn geïnstalleerd volgens stap 3A.

WAARSCHUWING: OVERSCHRIJDING VAN DE GEWICHTSCAPACITEIT KAN TOT ERNSTIG LICHAMELIJK LETSEL OF BESCHADIGING VAN DE APPARATUUR LEIDEN! Het behoort tot de verantwoordelijkheid van de installateur te zorgen dat het gewicht van alle componenten die aan de iCMPSA4 zijn bevestigd, in totaal niet hoger is dan 75 lbs (34 kg).

1. Zorg dat de Centris beugel gemakkelijk kan draaien en kantelen, maar toch vast genoeg zit om het display in de gewenste stand te houden. Verstel de beugel zo nodig voordat u doorgaat. Zie 'AFSTELLEN'.

VOORZICHTIG: DOOR DE VERKEERDE MAAT SCHROEVEN TE GEBRUIKEN, KAN HET DISPLAY BESCHADIGING OPLOPEN! Schroeven van de juiste maat worden gemakkelijk en volledig in de montagegaten van het display gedraaid.

1. Gebruik een kruiskopschroevendraaier om de twee schroeven (M) in de bovenste getapte montagegaten aan de achterzijde van het display (of in de beugels C, E; indien geïnstalleerd) te plaatsen.

2. Draai de schroeven helemaal in het display (of in de beugels C, E; indien geïnstalleerd) en draai ze vervolgens 3 volledige slagen linksom.

WAARSCHUWING: ALS DE SCHROEVEN NIET NAAR BEHOREN PAKKEN IN DE SCHROEFDRAAD VAN HET DISPLAY, KAN DIT ERTOE LEIDEN DAT DE HOUDER VALT MET ERNSTIG LICHAMELIJK LETSEL OF BESCHADIGING VAN DE APPARATUUR TOT GEVOLG! Draai de schroeven linksom ALLEEN voor zover dit nodig is voor de installatie van de Centris beugel!

1. Hef het display op en richt het zodanig uit dat de schroeven in de achterzijde van het display (of in de beugels C, E; indien geïnstalleerd) in de bovenste traanvormige montagegaten van de Centris beugel passen. Laat het display op zijn plaats zakken.

OPMERKING: Draai de schroeven op dit moment NIET aan.

1. Gebruik een kruiskopschroevendraaier om de twee schroeven (M) door de onderste traanvormige montagegaten van de Centris beugel in het display (of in de beugels C, E; indien geinstalleerd) te plaatsen.

2. Draai alle vier schroeven (M) vast. Niet te vast aandraaien!

3C

Montagemal van 100 x 100 mm met verzonken gaten

BELANGRIJK! Deze procedure is alleen van toepassing wanneer de montagegaten (mal van 100 x 100 mm) aan de achterzijde van het display in het achtervlak van het display zijn verzonken.

WAARSCHUWING: OVERSCHRIJDING VAN DE GEWICHTSCAPACITEIT KAN TOT ERNSTIG LICHAMELIJK LETSEL OF BESCHADIGING VAN DE APPARATUUR LEIDEN! Het behoort tot de verantwoordelijkheid van de installateur te zorgen dat het gewicht van alle componenten die aan de iCMPSA4 zijn bevestigd, in totaal niet hoger is dan 75 lbs (34 kg).

1. Zorg dat de Centris beugel gemakkelijk kan draaien en kantelen, maar toch vast genoeg zit om het display in de gewenste stand te houden. Verstel de beugel zo nodig voordat u doorgaat. Zie 'AFSTELLEN'.
2. Leg het display voorzichtig op een beschermend oppervlak met de voorzijde omlaag.

VOORZICHTIG: DOOR DE VERKEERDE MAAT SCHROEVEN TE GEBRUIKEN, KAN HET DISPLAY BESCHADIGING OPLOPEN! Schroeven van de juiste maat worden gemakkelijk en volledig in de montagegaten van het display gedraaid.

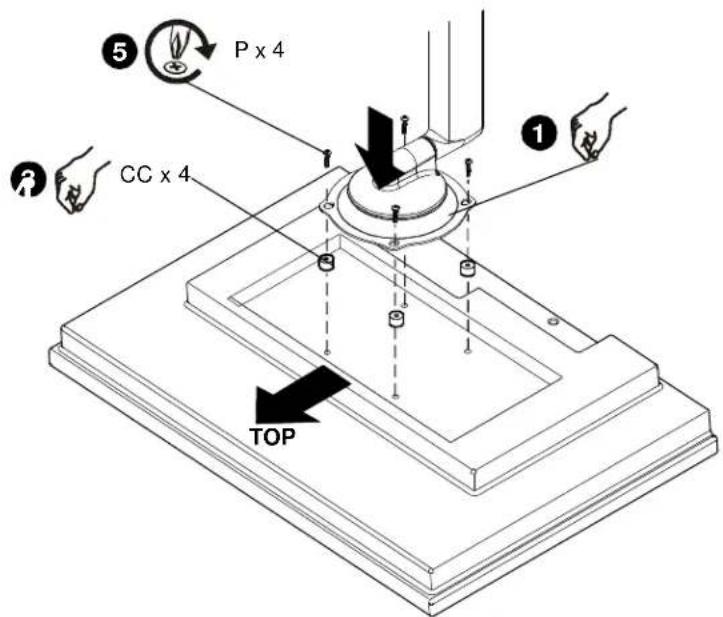

1. Plaats de vier pasringen (CC) over de montagegaten in de achterzijde van het display.

2. Richt de houder zodanig dat de traanvormige montagegaten van de Centris beugel op de gaten in de vier pasringen (CC) zijn uitgelijnd.

WAARSCHUWING: ALS DE SCHROEVEN NIET NAAR BEHOREN PAKKEN IN DE SCHROEFDRAAD VAN HET DISPLAY, KAN DIT ERTOE LEIDEN DAT DE HOUDER VALT MET ERNSTIG LICHAMELIJK LETSEL OF BESCHADIGING VAN DE APPARATUUR TOT GEVOLG!

1. Gebruik een kruiskopschroevendraaier om de vier schroeven (P) door de vier montagegaten van de Centris beugel en de pasringen (CC) in het display te plaatsen. Draai alle vier schroeven (P) vast. Niet te vast aandraaien!
2. Ga door met 'ZWENKARM AAN BASISPLAAT BEVESTIGEN'.

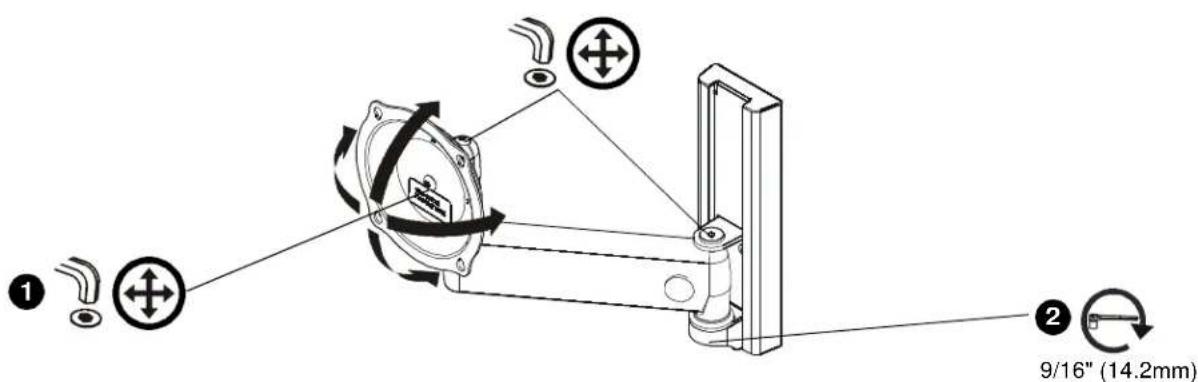

4 AFSTELLEN

1. Om de spansterkte van de schuinstand bij te stellen, draait u de stelschroef zo nodig enigszins losser of vaster met de zeskantsleutel (K).
   OPMERKING: Als het display op de zwenkarm (A) is gemonteerd, maak dan eerst alle kabels los en verwijder het display (zie 'DISPLAY INSTALLEREN').
2. Om de spansterkte voor uittrekken en draaien bij te stellen, draait u de stelschroeven zo nodig enigszins losser of vaster met de zeskantsleutels (K, L).

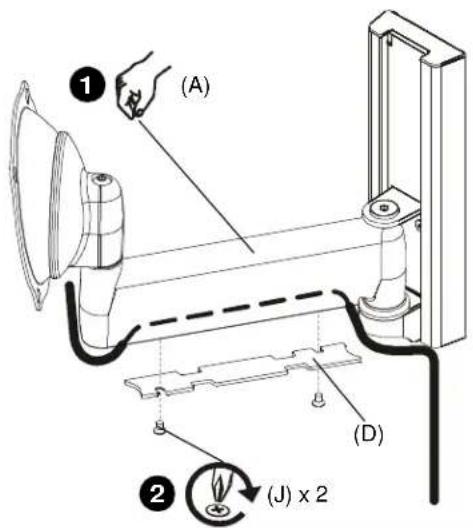

5 KABELBEHEER

VOORZICHTIG: Zorg ervoor dat de kabel los genoeg is om het scherm te bewegen, en dat de kabels niet worden gekeneld bij het plaatsen van bedekking (D) of schroeven (J).

1. Plaats de kabels voorzichtig in de holte onderaan de montagearmen (A).
2. Installeer de bedekking (D) met twee schroeven (J).
