BRUGSANVISNING iCMPSA4T02 Chief

ADVARSEL: Hvis denne komponent monteres på en konstruktion, der ikke er stærk nok, kan det forånsage alvorlig personskade eller beskadigelse af udstyret! Monteren er ansvarlig for at sarge for, at komponenten monteres på en konstruktion, der kan bare fem gange udstyrets samlede vægt. Forstærk konstruktionen efter behov, før komponenten monteres. Væggen hvortil ophaenget fastgøres kan have en maksimal tykkelse af gpspladerne på 15,9mm.

ADVARSEL: Hvis vægtkapaciteten overskrides, kan det forårsage alvorlig personskade eller beskadigelse af udstyret! Det er montørens ansvar at sorge for, at den samlede vægt af alle dele, som er tastgjort på iCMPSA4, ikke overstiger 34 kg. Anvendelse af produkter som er tungere end den angivne maksimalvægt, kan medtøre at ophaenget og dets tilbehør talder ned og medfrarer skader.

VIKTIGA VARNINGAR OCH FÖRSIKTIGHETSANVISNINGAR

1

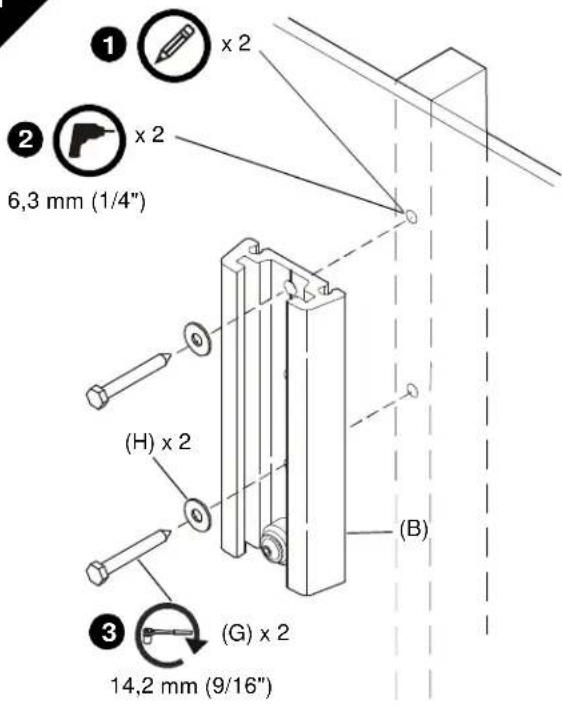

MONTERING AF BUNDPLADE PÅ VÆGMontering på træafstiver⚠ ADVARSEL:HVIS DENNE KOMPONENT MONTERESPÅ ET STED, DER IKKE ER KONSTRUERET STÆRKT NOK, KAN DET RESULTERE I ALVORLIG PERSONSKADE ELLER SKADER PÅ UDSTYRET! Montøren er ansvarlig for at sørge for, at komponenten monteres på en konstruktion, der kan bære fem gange udstyrets samlede vægt. Forstærk konstruktionen efter behov før komponenten monteres.1. Sæt bundpladen (B) vandret på, og marker placeringen på styrehullerne.2. Bor to huller på 6,3 mm (1/4") diameter i træstiverne ved mærkerne.3. Brug en 14,2 mm (9/16") topnøgle til at montere to franske skruer (G) gennem to flade slutteskiver (H) og bundpladen (B) ind i træafstiverne.

1A

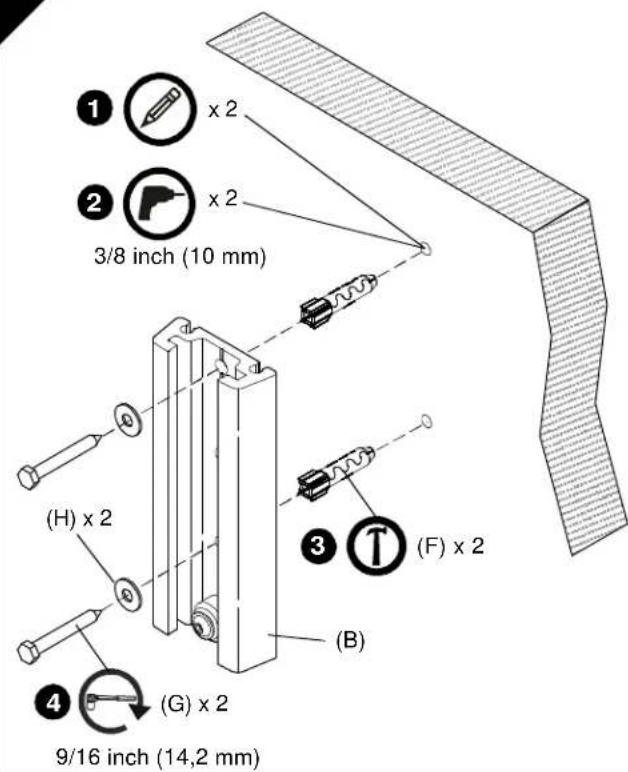

Montering på beton⚠ ADVARSEL:HVIS DENNE KOMPONENT MONTERESPÅ ET STED, DER IKKE ER KONSTRUERET STÆRKT NOK, KAN DET RESULTERE I ALVORLIG PERSONSKADE ELLER SKADER PÅ UDSTYRET! Montøren er ansvarlig for at sørge for, at komponenten monteres på en konstruktion, der kan bære fem gange udstyret's samlede vægt. Forstærk konstruktionen efter behov før komponenten monteres.1. Sæt bundpladen (B) vandret på, og marker placeringen på styrehullerne.2. Bor to huller på 10 mm (3/8") diameter i monteringsoverfladen.3. Monter to ankre (F) i styrehullerne.4. Brug en 14,2 mm (9/16") topnøgle til at montere to skruer (G) gennem to flade slutteskiver (H) og vægpladen (B) ind i to ankre (F).⚠ FORSIGTIG:Skruerne må IKKE overspændes!

2

(A) (B)

VIGTIGT! Hvis skærmen har et 100 x 100 mm forsænket monteringshulmønster, så skal skærmen monteres på svingarmen (A), før svingarmen monteres til bundpladen (B). Se "MONTERING AF SKÆRM, 100 x 100 mm forsænket monteringshulmønster". Fortsæt nedenfor efter skærmen er monteret.

FORSIGTIG: DER KAN OPSTÅ PERSONSKADE, HVIS SVINGARMEN KLAPPER SAMMEN OM FINGRE! Pas på, hold hænder og fingre væk fra punkter, hvor de kan blive klemt under monteringen.

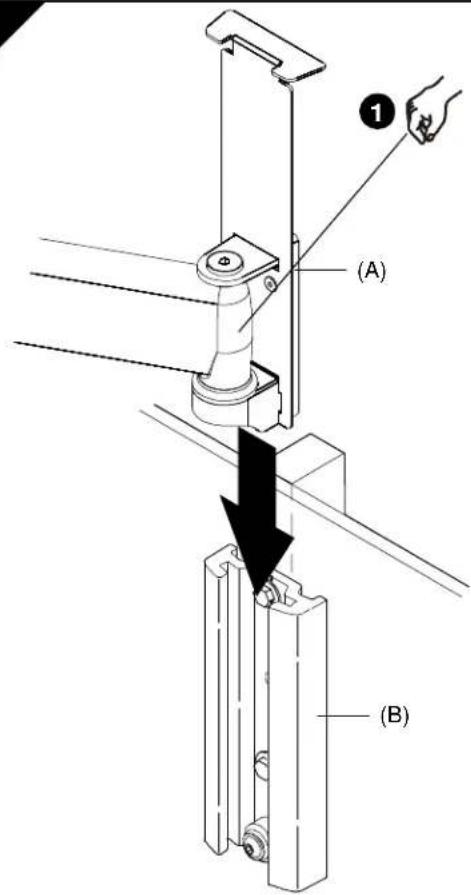

1. Skub svingarmens monteringsbeslag (A) ned ind i bundpladen (B).
2. Fastgør svingarm (A) til bundplade (B) ved at stramme skruen med en hexnøgle (K).

3 MONTERING AF SKÆRM

VIGTIGT! Fortsæt som angivet nedenfor:

• Fortsæt med trin 3A, hvis du monterer en skærm med et 200 x 100 mm, 200 x 200 mm 300 x 300, 400 x 200 eller 400 x 400 mm monteringshulmønster.
• Hvis du monterer en skærm med et 100 x 100 mm monteringshulmønster, forsætter du med trin 3B eller 3C, alt efter hvad der er relevant.

3A

E x 2 Monterings- huller Monterings- sprækker

200 x 100, 200 x 200, 300 x 300, 400 x 200 eller 400 x 400 monteringshulmønster

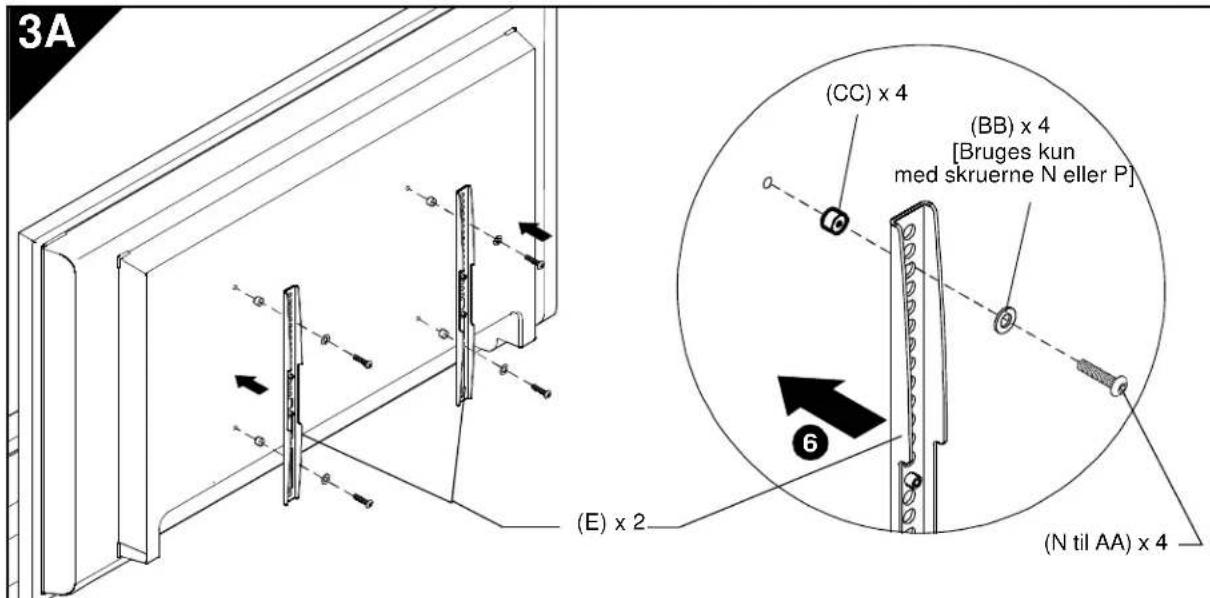

Montering af lodrette beslag

ADVARSEL: FORKERT MONTERING KAN MEDF∅RE, AT BESLAGET FALDER NED, HVILKET KAN FORÅRSAGE ALVORLIG PERSONSKADE ELLER BESKADIGELSE AF UDSTYRET! Udskift IKKE monteringsdelene. Brug kun de medfølgende monteringsdele eller de monteringsdele, som producenten har angivet.

1. Find og markér den lodrette midterposition mellem skærmens øverste og nederste monteringshuller i venstre side.
2. Find og markér den lodrette midterposition mellem skærmens øverste og nederste monteringshuller i højre side.
3. Placer det lodrette monteringsbeslag (E), så monteringshullerne er øverst, og monteringssprækkerne er nederst.
4. Tilpas monteringshullerne og -sprækkerne i det lodrette monteringsbeslag (E) med de øverste og nederste monteringshuller i skærmen.
5. Juster det lodrette monteringsbeslags (E) position, indtil mærket fra trin 1 passer med centreringsmærket i det lodrette monteringsbeslag (E).
6. Fastgør det lodrette monteringsbeslag (E) i venstre side af skærmen ved hjælp af to Phillips panhovedskruer (N til AA).

BEMÆRK: Brug også de flade skiver nr. 10 (BB), hvis du anvender skruerne N eller P.

BEMÆRK: Hvis skærmen har en forsænket monteringsflade, fremspring eller en el-boks, skal der anvendes et afstandsstykke og længere monteringsmetaldele mellem skærmen og de lodrette monteringsbeslag (E).

1. Gentag trin 3 til 6 for det lodrette monteringsbeslag i højre side ved at anvende de samme hulplaceringer til vandret tilpasning af beslagene.

3A (CC) x 4 (BB) x 4 [Bruges kun med skruerne N eller P] (E) x 2 (N til AA) x 4

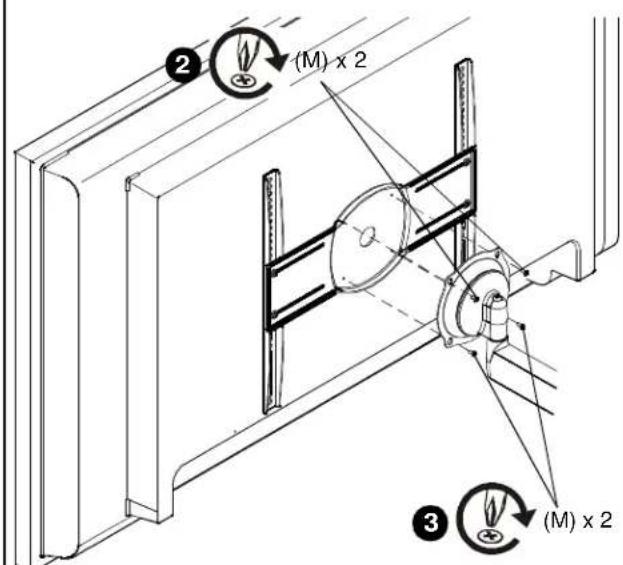

Montering af midterbeslaget

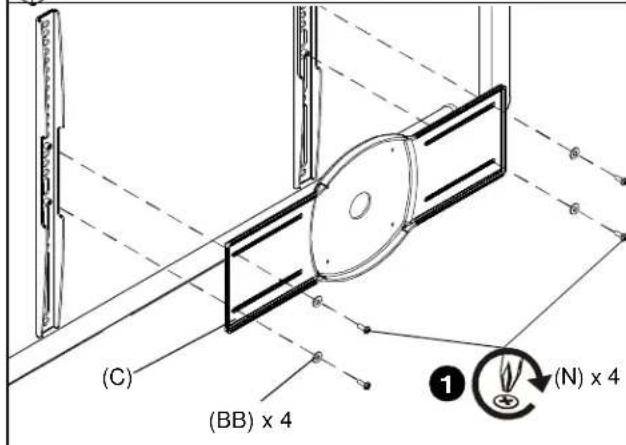

1. Fastgør midterbeslaget (C) på de lodrette monteringsbeslag (E) ved hjælp af fire M4 x 12 mm Phillips hovedskruer (N) og fire flade skiver nr. 10 (BB).
2. Fastgør iCMPSA4 på beslaget ved hjælp af to M4 x 8 mm Phillips hovedmaskinskruer (M) i de to øverste monteringshuller.
3. Færdiggør fastgørelsen af iCMPSA4 ved hjælp af to M4 x 8 mm Phillips hovedmaskinskruer (M) i de to nederste monteringshuller.
4. Fortsæt med trin 3B.

(M) x 2 (M) x 2 3

3B

VIGTIGT! Denne procedure gør sig kun gældende, når 100 x 100 mm monteringshullerne på bagsiden af skærmen sidder plant med bagsiden af skærmen, ELLER beslagene (C, E) blev monteret på et tidligere tidspunkt ifølge trin 3A.

ADVARSEL: HVIS VÆGTKAPACITETEN OVERSKRIDES KAN DET RESULTERE I ALVORLIG PERSONSKADE ELLER BESKADIGELSE AF UDSTYRET! Det er montørens ansvar at sørge for, at komponenternes totale vægt, som er fastgjort til iCMPSA4, ikke overstiger 34 kg (75 lbs).

1. Sørg for, at Centris-beslaget nemt kan dreje og vippe, og dog stadig være stramt nok til at holde skærmen i den ønskede position. Juster efter behov, før du går videre. Se "JUSTERING".

FORSIGTIG: BRUG AF SKRUER AF FORKERT ST∅RRELSE KAN BESKADIGE SKÄERMEN! Skruer bør nemt kunne skrues fuldstændigt ind i skærmens monteringshuller.

1. Brug en stjerneskruetrækker til at montere to skruer (M) ind i de øverste monteringshuller med gevind på bagsiden af skærmen (eller i beslagene C, E; hvis de er monteret).

2. Skru skruerne fuldstændigt ind i skærmen (eller i beslagene C, E; hvis de er monteret), og derefter ud igen 3 hele omgange.

ADVARSEL: UTILSTRÆKKELIG GEVINDTILKOBLING I SKÆRMEN KAN RESULTERE I, AT MONTERINGEN FALDER NED, HVILKET KAN FORÅRSAGE ALVORLIG PERSONSKADE ELLER BESKADIGELSE AF UDSTYRET! Skru KUN skruerne ud det stykke, som er nødvendigt for at give plads til montering af Centris-beslaget!

1. Løft og hold skærmen således at skruerne på bagsiden af skærmen (eller i beslagene C, E; hvis de er monteret) passer ind i de øverste dråbeformede huller på Centris-beslaget. Sænk skærmen på plads.

BEMÆRK: Stram IKKE skruerne på nuværende tidspunkt.

1. Brug en stjerneskruetrækker til at montere to skruer (M) gennem de nederste dråbeformede monteringshuller i Centris-beslaget ind i skærmen (eller i beslagene C, E; hvis de er monteret).

2. Stram alle fire skruer (M). Der må ikke overspændes!

3C

100 x 100 mm forsænket monteringshulmønster

VIGTIGT! Denne procedure gør sig kun gældende, når 100 x 100 mm monteringshullerne på bagsiden af skærmen er forsænket ind i bagsiden på skærmen.

ADVARSEL: HVIS VÆGTKAPACITETEN OVERSKRIDES KAN DET RESULTERE I ALVORLIG PERSONSKADE ELLER BESKADIGELSE AF UDSTYRET! Det er montørens ansvar at sørge for, at komponenternes totale vægt, som er fastgjort til iCMPSA4, ikke overstiger 34 kg (75 lbs).

1. Sørg for, at Centris-beslaget nemt kan dreje og vippe, og dog stadig være stramt nok til at holde skærmen i den ønskede position. Juster efter behov, før du går videre. Se "JUSTERING".
2. Læg forsigtigt skærmen med forsiden nedad på en beskyttende overflade.

FORSIGTIG: BRUG AF SKRUER AF FORKERT ST∅RRELSE KAN BESKADIGE SKÆRMEN! Skruer bør nemt kunne skrues fuldstændigt ind i skærmens monteringshuller.

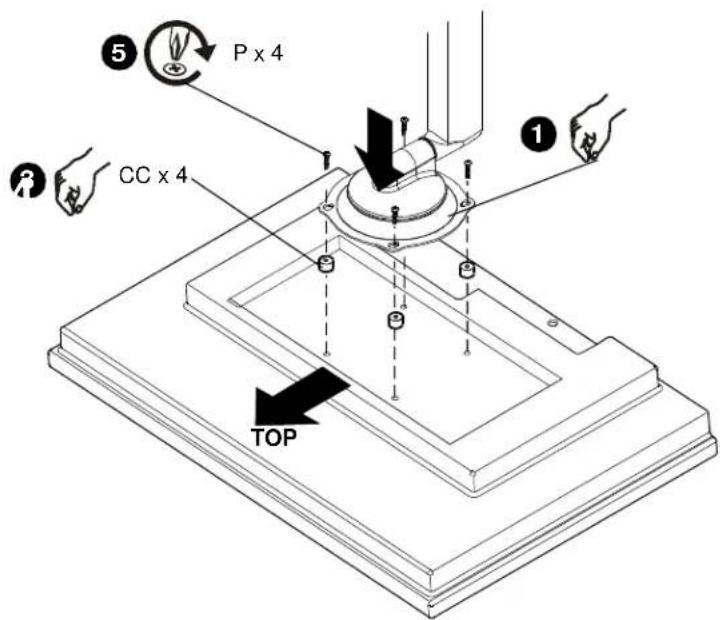

1. Anbring fire afstandsstykker (CC) over monteringshullerne på skærmbagsiden.

2. Vend underlaget således at de dråbeformede monteringshuller i Centris-beslaget er ud for hullerne i de fire afstandsstykker (CC).

ADVARSEL: UTILSTRÆKKELIG GEVINDTILKOBLING I SKÆRMEN KAN RESULTERE I, AT MONTERINGEN FALDER NED, HVILKET KAN FORÅRSAGE ALVORLIG PERSONSKADE ELLER BESKADIGELSE AF UDSTYRET!

1. Brug en stjerneskruetrækker til at montere fire skruer (P) gennem de fire dråbeformede monteringshuller i Centris-beslaget og afstandsstykkerne (CC) ind i skærmen. Stram alle fire skruer (P). Der må ikke overspændes

2. Fortsæt med "MONTERING AF SVINGARM PÅ BUNDPLADE".

5 P x 4 CC x 4 TOP

4

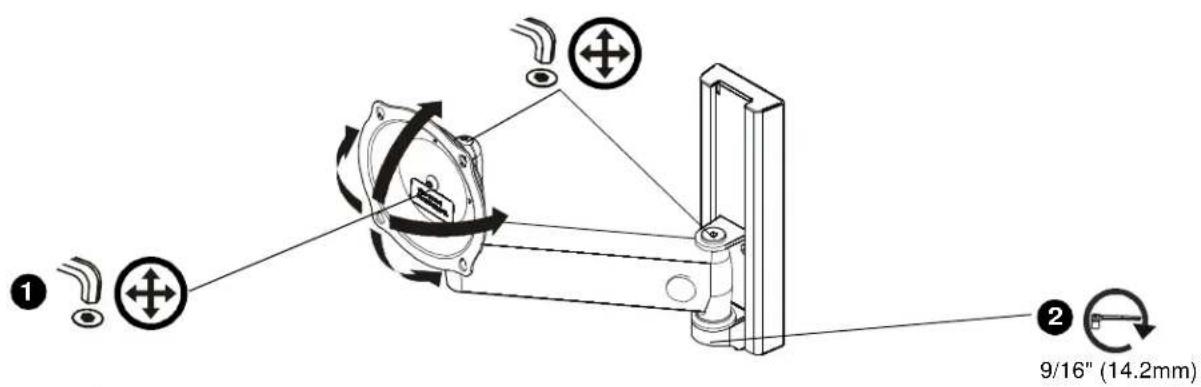

JUSTERING

1. Du justerer hældningsspændingen ved at løsne eller stramme justeringsskruen en smule efter behov ved brug af en hexnøgle (K).
   BEMÆRK: Hvis skærmen er monteret på en svingarm (A), skal du først frakoble alle kabler og fjerne skærmen (Se "MONTERING AF SKÆRM").

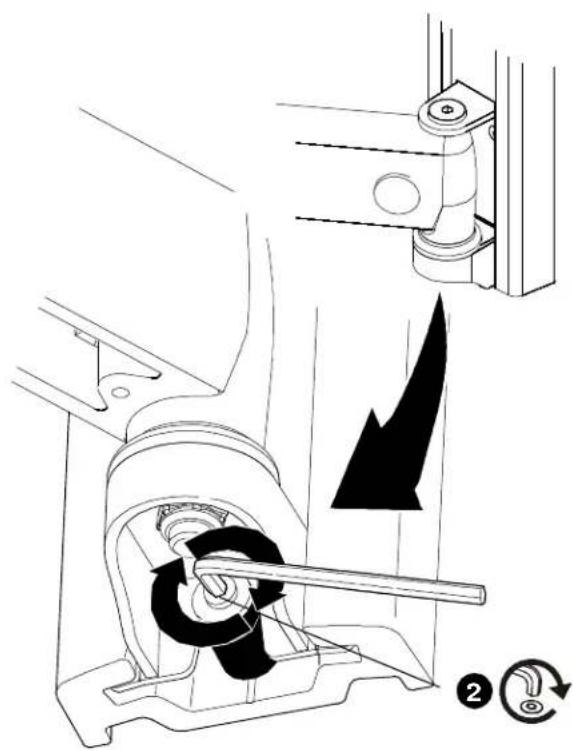

2. Du justerer forlængelsen og drejeledsspændingen ved at løsne eller stramme justeringsskruen en smule efter behov ved brug af hexnøglerne (K, L).

① ② 9/16" (14.2mm)

5

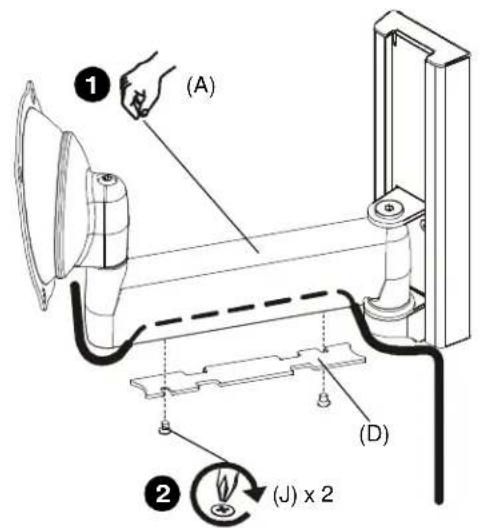

KABELSTYRING

FORSIGTIG: Sørg for, at der er tilstrækkelig kabelslæk, til at skærmen kan bevæges, og at kablerne ikke vil blive klemt ved at montere dæksel (D) eller skruer (J).

1. Indfør omhyggeligt kablerne i hulrummet i de nederste dele af armenheden (A).
2. Monter dæksel (D) med to skruer (J).
