MANUALE UTENTE iCMPSA4T02 Chief

AVVERTENZE e PRECAUZIONI IMPORTANTI!

AVVERTENZA: Un'AVVERTENZA mette in guardia in merito alla possibilità di gravi infortuni, anche letali, qualora non si osservino le istruzioni.

ATTENZIONE: Un'ATTENZIONE indica la possibilità di gravi danni all'attrezzatura qualora non ci si attiene alle istruzioni al riguardo.

AVVERTENZA: La mancata comprensione e ottemperanza alle istruzioni fornite può provocare gravi lesioni personali, danni all'apparecchiatura o invalidare la garanzia fornita dal produttore. Spetta all'installatore verificare che tutti i componenti siano assemblati correttamente e installati secondo le istruzioni fornite.

AVVERTENZA: Una resistenza strutturale inadeguata per questo componente può arrecare gravi lesioni personali o danni all'unità! L'installatore ha la responsabilità di accertare che la struttura su cui questo componente viene montato sia in grado di sostenere cinque volte il peso totale dell'intera unità. Rinforzare la struttura, se necessario, prima d'installare il componente. La parete del montaggio può essere ricoperta da un cartongesso di uno spessore massimo di 15,9 mm (5/8 poll.).

AVVERTENZA: il superamento della portata massima specificata può causare gravi lesioni personali e danni all'unità! L'installatore ha la responsabilità di accertare che il peso combinato di tutti i componenti montati su iCMPSA4 non sia superiore a 34 kg (75 libbre). L'uso di prodotti più pesanti del massimo peso indicato potrebbe comportare la caduta del supporto e dei suoi accessori con potenziali lesioni personali.

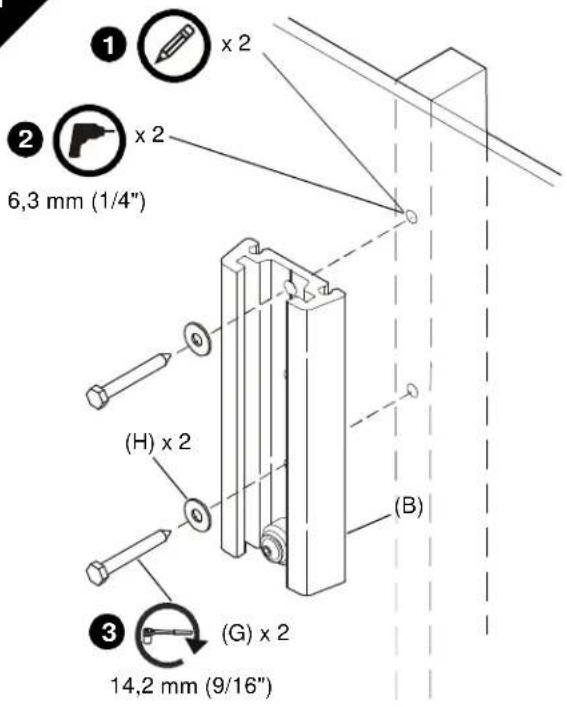

INSTALLAZIONE DELLA PIASTRA DI BASE SULLA PARETEInstallazione su montante di legnoAVVERTENZA: UNA RESISTENZA STRUTTURALE INADEGUATA PER QUESTO COMPONENTE PUÒ ARRECARE GRAVI INFORTUNI O DANNEGGIARE L'APPARECCHIATURA. È responsabilità dell'installatore verificare che la struttura alla quale è fissato il componente sostenga con sicurezza cinque volte il carico combinato di tutta l'apparecchiatura. Rinforzare la struttura secondo necessità prima di installare i componenti.Mettere in squadra la piastra di base (B) e contrassegnare i punti per i fori pilota.Praticare due fori pilota da 6,3 mm (1/4") nei montanti in legno ai punti contrassegnati.Con una chiave a brugola da 14,2 mm (9/16"), installare due viti tirafondo (G) attraverso le rondelle piatte (H) e la piastra di base (B) fino nei montanti in legno.

1A

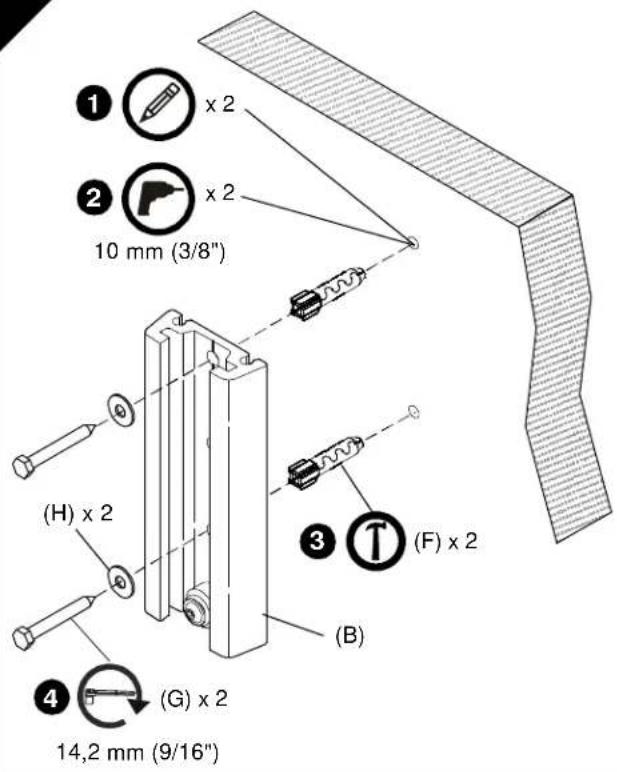

Installazione su muro in calcestruzzoAVVERTENZA: UNA RESISTENZA STRUTTURALE INADEGUATA PER QUESTO COMPONENTE PUÒ ARRECARE GRAVI INFORTUNI O DANNEGGIARE L'APPARECCHIATURA. È responsabilità dell'installatore verificare che la struttura alla quale è fissato il componente sostenga con sicurezza cinque volte il carico combinato di tutta l'apparecchiatura. Rinforcare la struttura secondo necessità prima di installare i componenti.Mettere in squadra la piastra di base (B) e contrassegnare i punti per i fori pilota.Praticare due fori pilota da 10 mm (3/8") nella superficie di montaggio.Installare due tasselli (F) nei fori pilota.Con una chiave a brugola da 14,2 mm (9/16"), installare due viti (G) attraverso le rondelle piatte (H) e la piastra di base (B) fino nei tasselli (F).ATTENZIONE: NON serrare eccessivamente le viti.

2

(A) (B)

IMPORTANTE! Se il display presenta uno schema di fori per il montaggio incassato 100 x 100 mm, lo si dovrà montare al braccio basculante (A) prima che questo possa essere installato sulla piastra di base (B). Vedere "Installazione del display con schema di fori per il montaggio incassato 100 x 100 mm". Attenersi alla seguente procedura dopo aver montato il display.

ATTENZIONE: IL BRACCIO BASCULANTE PUÒ SCHIACCIARE LE DITA E ARRECARE LESIONI GRAVI. Prestare attenzione, tenere le dita delle mani e dei piedi lontane dai punti di possibile schiacciamento durante l'installazione.

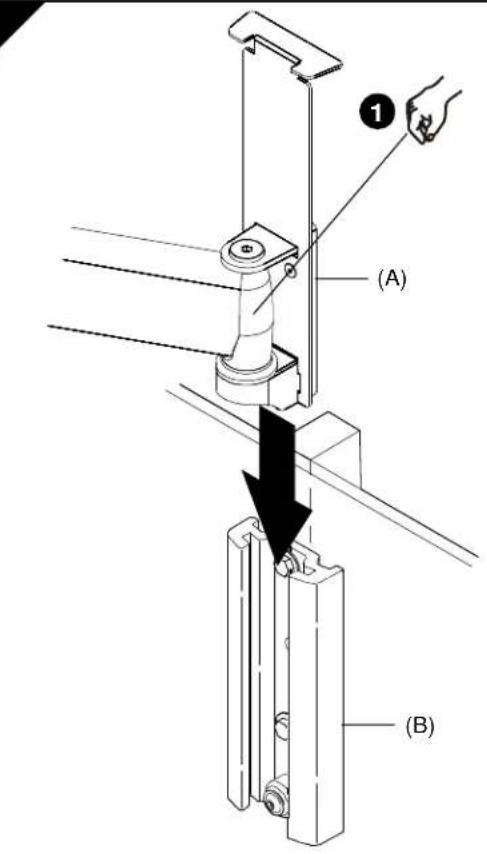

1. Fare scorrere la staffa di montaggio del braccio basculante (A) nella piastra di base (B).

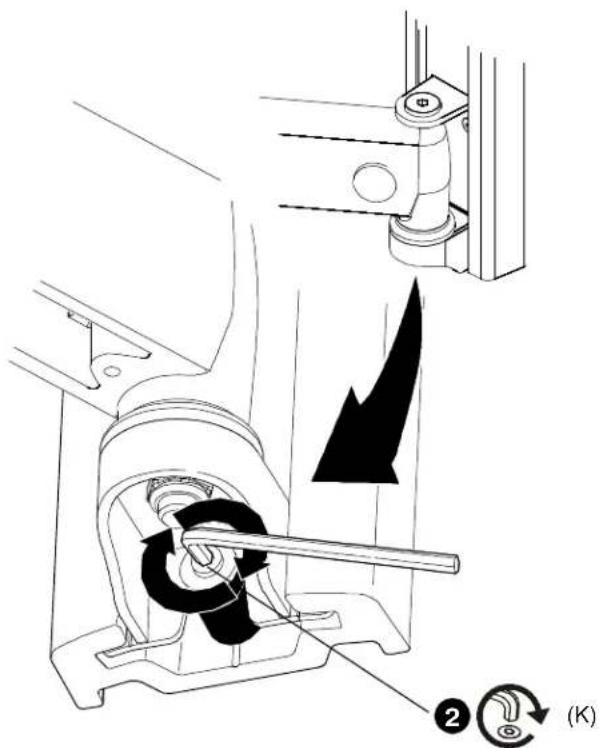

2. Fissare il braccio basculante (A) alla piastra di base (B) serrando la vite con una chiave esagonale (K).

3

INSTALLAZIONE DELLO SCHERMO

IMPORTANTE! Procedere nella maniera seguente:

• Se lo schermo da installare ha una sequenza di fori per montaggio di 200 x 100, 200 x 200, 300 x 300, 400 x 200, o 400 x 400 mm, passare al punto 3A.
• Se lo schermo da installare ha una sequenza di fori per montaggio di 100 x 100, passare ai punti 3B o 3C, secondo quanto applicabile.

3A

E x 2 Montaggio Fori 1 4 Montaggio Asole

Schema fori di montaggio da 200 x 100, 200 x 200, 300 x 300, 400 x 200 o 400 x 400

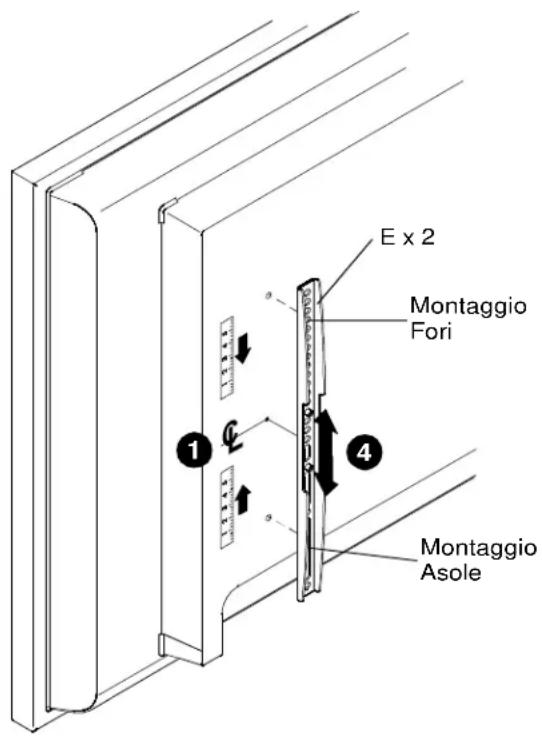

Montaggio delle staffe verticali

AVVERTENZA: L'INSTALLAZIONE ERRONEA PUÒ CAUSARE LA CADUTA DEL SUPPORTO CON POSSIBILITÀ DI GRAVI LESIONI PERSONALI E DANNI ALL'APPARECCHIATURA! NON sostituire i componenti. Utilizzare esclusivamente i componenti forniti o specificati dal fabbricante.

1. Determinare e contrassegnare la posizione centrale verticale tra i fori di montaggio superiore e inferiore del lato sinistro dello schermo.
2. Determinare e contrassegnare la posizione centrale verticale tra i fori di montaggio superiore e inferiore del lato destro dello schermo.
3. Orientare la staffa di montaggio verticale (E) in modo che i fori di montaggio siano in alto, e le asole di montaggio siano in basso.
4. Allineare fori di montaggio e asole nella staffa di montaggio verticale (E) con i fori di montaggio superiore e inferiore dello schermo.
5. Regolare la posizione della staffa di montaggio verticale (E) fino a che il contrassegno fatto al Passo 1 non si allinea con il contrassegno centrale nella staffa di montaggio verticale (E).
6. Assicurare la staffa di montaggio verticale del lato sinistro (E) allo schermo utilizzando due viti Phillips a testa cilindrica con spigolo superiore arrotondato (da N a AA).

NOTA: utilizzare anche rondelle piatte N. 10 (BB) se si utilizzano le viti N o P.

NOTA: se la superficie di montaggio dello schermo è incassata, oppure ha sporgenze o una scatola di alimentazione, è necessario inserire distanziatori e utilizzare viti più lunghe tra lo schermo e le staffe di montaggio verticali (E).

1. Ripetere i passi da 3 a 6 per la staffa di montaggio verticale del lato destro, utilizzando i fori corrispondenti per l'allineamento orizzontale delle staffe.

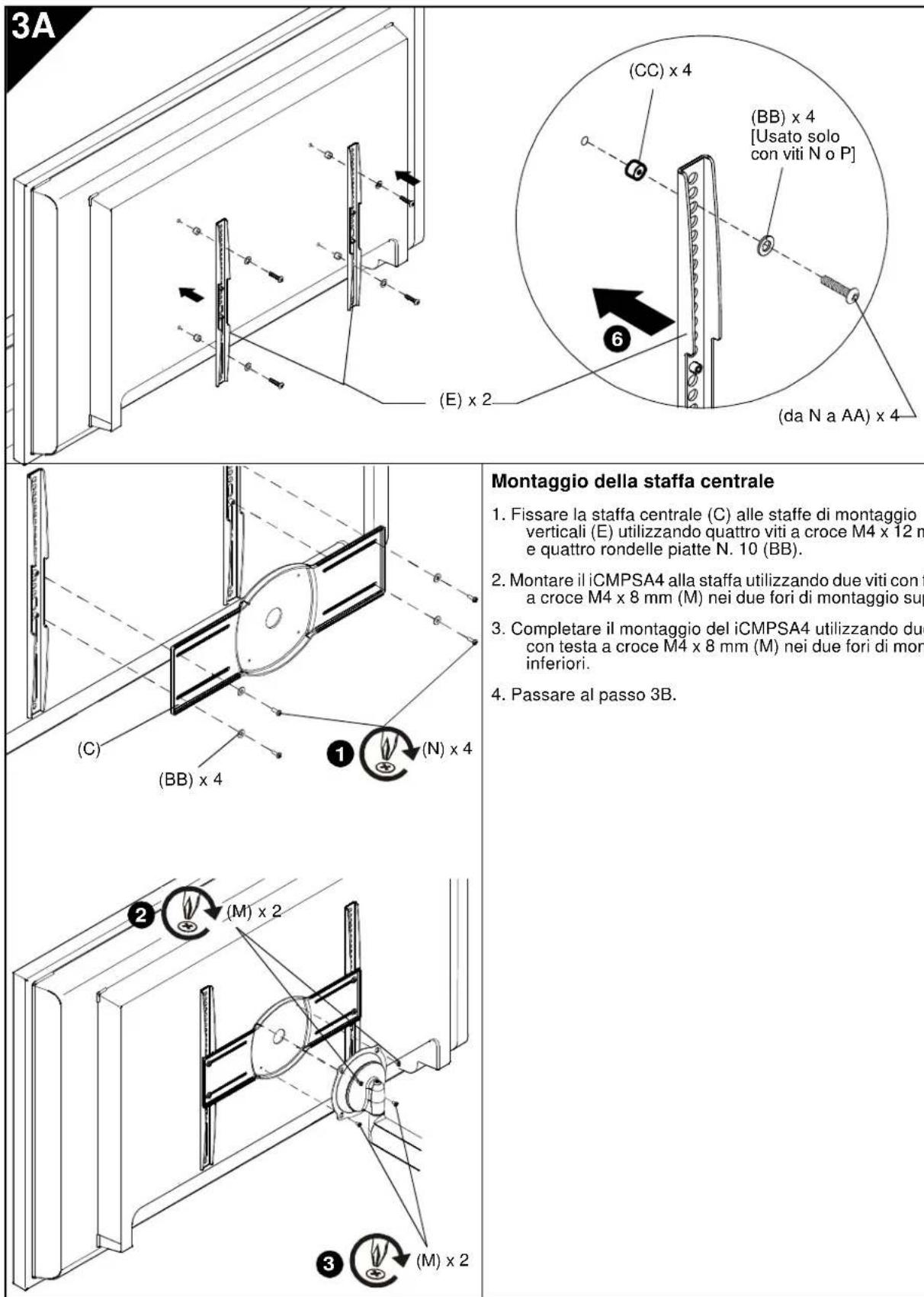

Montaggio della staffa centrale

1. Fissare la staffa centrale (C) alle staffe di montaggio verticali (E) utilizzando quattro viti a croce M4 x 12 mm (M) e quattro rondelle piatte N. 10 (BB).
2. Montare il iCMPSA4 alla staffa utilizzando due viti con testa a croce M4 x 8 mm (M) nei due fori di montaggio superiori.
3. Completare il montaggio del iCMPSA4 utilizzando due viti con testa a croce M4 x 8 mm (M) nei due fori di montaggio inferiori.
4. Passare al passo 3B.

3B

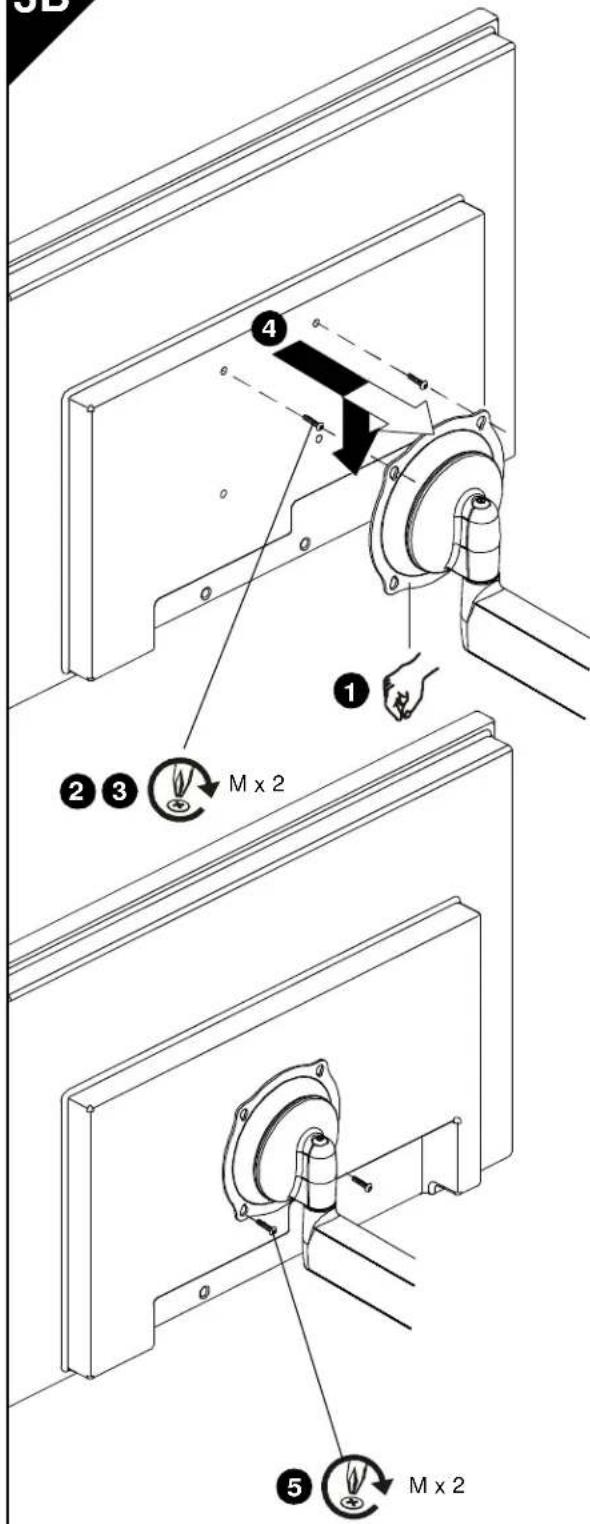

Installazione del display con schema di fori per il montaggio a filo 100 x 100 mm

IMPORTANTE! Questa procedura vale solamente se i fori di montaggio 100 x 100 mm sul retro del display sono a filo con la superficie posteriore del display, OPPURE se le staffe (C, E) sono state precedentemente installate secondo le istruzioni del passaggio 3A.

AVVERTENZA: UN PESO SUPERIORE ALLA CAPACITÀ NOMINALE PUÒ ARRECARE GRAVI INFORTUNI O DANNEGGIARE L'APPARECCHIATURA. È responsabilità dell'installatore verificare che il peso totale di tutti i componer montati sul iCMPSA4 non superi 34 kg (75 lb).

1. Sincerarsi che la staffa Centris possa girare e inclinarsi facilmente, pur rimanendo ben salda nella posizione di orientamento desiderata per il display. Regolare secondo necessità prima di procedere. Vedere "REGOLAZIONE".

ATTENZIONE: L'USO DI VITI DI MISURA CORRETTA PUÒ ARRECARE DANNI AL DISPLAY. Le viti sono di misura corretta se si inseriscono e si avvitano agevolmente nei fori di montaggi.

1. Con un cacciavite a stella, inserire due viti (M) nei fori di montaggio filettati superiori posti sul retro del display (o nelle staffe C, E; se utilizzate).

2. Avvitare le viti a fondo nel display (o nelle staffe C, E; se utilizzate), quindi svitarle di 3 giri completi.

AVVERTENZA: UN AVVITAMENTO INADEGUATO DEI FILETTI PUÒ PROVOCARE LA CADUTA DEL DISPLAY, CON CONSEGUENTI LESIONI GRAVI O DANNI ALL'APPARECCHIATURA. Svitare SOLAMENTE di quanto necessario per l'installazione della staffa Centris.

1. Sollevare e allineare il display in modo che le viti sul retro (o nelle staffe C, E; se utilizzate) si inseriscano nei fori di montaggio superiori a forma di goccia della staffa Centris. Abbassare il display in posizione.

NOTA: NON serrare le viti a questo punto.

1. Con un cacciavite a stella, inserire due viti (M) attraverso i fori di montaggio inferiori a goccia della staffa Centris nel display (o nelle staffe C, E; se utilizzate).

2. Serrare le quattro viti (M). Non avvitare eccessivamente.

3C

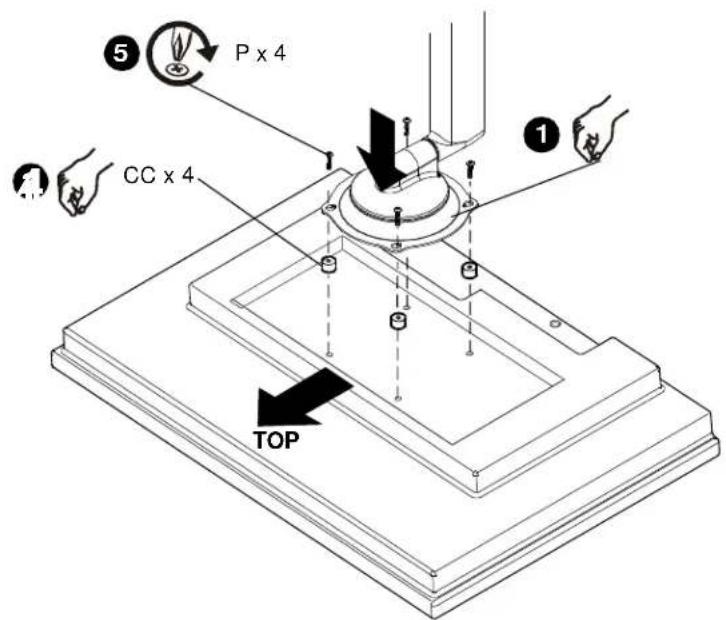

Installazione del display con schema di fori per il montaggio incassato 100 x 100 mm

IMPORTANTE! Questa procedura vale solamente se i fori di montaggio 100 x 100 mm sul retro del display sono incassati nella superficie posteriore del display.

AVVERTENZA: UN PESO SUPERIORE ALLA CAPACITÀ NOMINALE PUÒ ARRECARE GRAVI INFORTUNI O DANNEGGIARE L'APPARECCHIATURA. È responsabilità dell'installatore verificare che il peso totale di tutti i componenti montati sul iCMPSA4 non superi 34 kg (75 lb).

1. Sincerarsi che la staffa Centris possa girare e inclinarsi facilmente, pur rimanendo ben salda nella posizione di orientamento desiderata per il display. Regolare secondo necessità prima di procedere. Vedere "REGOLAZIONE"
2. Appoggiare attentamente il display con lo schermo su una superficie protetta.

ATTENZIONE: L'USO DI VITI DI MISURA CORRETTA PUÒ ARRECARE DANNI AL DISPLAY. Le viti sono di misura corretta se si inseriscono e si avvitano agevolmente nei fori di montaggi.

1. Inserire quattro distanziatori (CC) sui fori di montaggio nel retro del display.

2. Orientare il supporto in modo che i fori di montaggio a goccia della staffa Centris siano allineati con i fori corrispondenti nei quattro distanziatori (CC).

AVVERTENZA: UN AVVITAMENTO INADEGUATO DEI FILETTI PUÒ PROVOCARE LA CADUTA DEL DISPLAY, CON CONSEGUENTI LESIONI GRAVI O DANNI ALL'APPARECCHIATURA.

1. Con un cacciavite a stella, inserire quattro viti (P) attraverso i quattro fori di montaggio a goccia della staffa Centris ed i distanziatori (CC), fino a raggiungere il display. Serrare le quattro viti (P). Non avvitare eccessivamente.

2. Procedere con "INSTALLAZIONE DEL BRACCIO BASCULANTE SULLA PIASTRA DI BASE".

5 P x 4 CC x 4 TOP

4

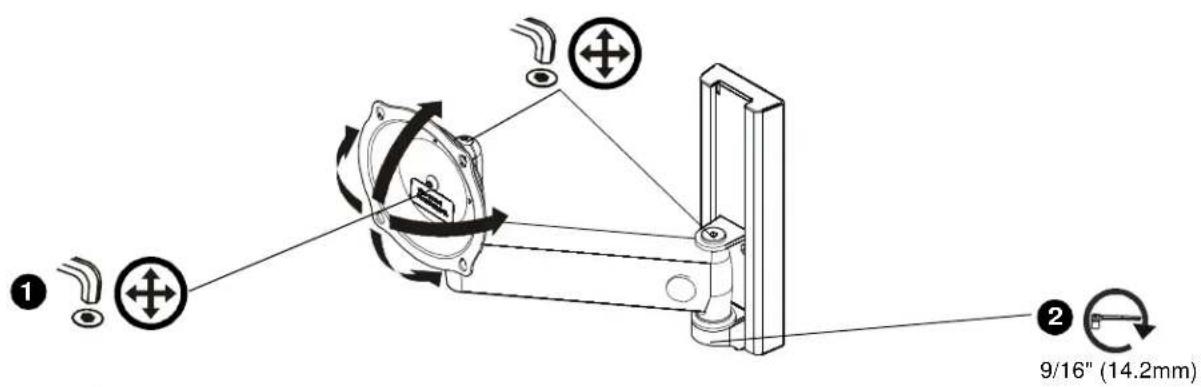

REGOLAZIONE

1. Per regolare la tensione del passo, allentare o serrare leggermente la vite di regolazione come necessario, utilizzando la chiave esagonale (K).

NOTA: Se il display è montato sul braccio basculante (A), scollegare anzitutto tutti i cavi e togliere il display (vedere "INSTALLAZIONE DEL DISPLAY").

1. Per regolare l'estensione e la tensione rotatoria, allentare o serrare leggermente le viti di regolazione come necessario, utilizzando le chiavi esagonali (K, L).

① ② 9/16" (14.2mm)

5

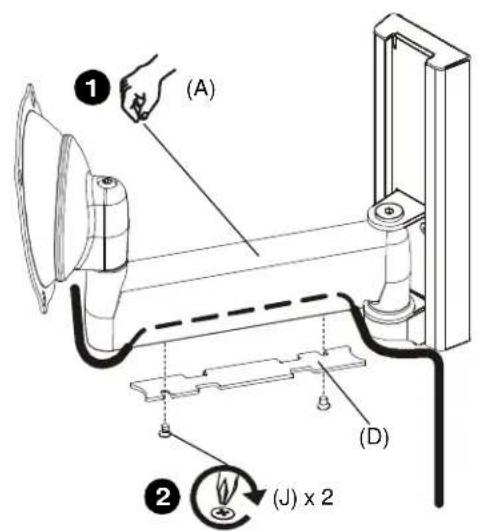

GESTIONE DEI CAVI

ATTENZIONE: Assicurarsi di lasciare abbastanza gioco nei cavi da permettere il movimento dello schermo, e che i cavi non vengano pizzicati nel corso dell'installazione del coperchio (D) o delle viti (J).

1. Inserire con attenzione i cavi nella cavità disponibile nell'area inferiore del gruppo braccio (A).

2. Fissare il coperchio (D) con due viti (J).
