MANUAL DE USUARIO iCMPSA4T02 Chief

¡AVISOS Y PRECAUCIONES IMPORTANTES!

ADVERTENCIA: Un ADVERTENCIA llama su atención sobre la posibilidad de sufrir lesiones de gravedad o incluso mortales si no sigue las instrucciones.

PRECAUCIÓN: Una nota de PRECAUCIÓN llama su atención sobre la posibilidad de dañar o destruir el equipo si no sigue las instrucciones.

ADVERTENCIA: Si no lee, comprende perfectamente y sigue todas las instrucciones, podría causar daños graves, daños personales y materiales o anular la garantía de fábrica. El instalador es el responsable de asegurarse de que todos los componentes están correctamente montados e instalados siguiendo las instrucciones indicadas.

ADVERTENCIA: Si no se proporciona la resistencia estructural adecuada para este componente, podrían provocarse graves daños personales o materiales. El instalador es el responsable de asegurarse de que la estructura a la que este componente está sujeta puede soportar cinco veces el peso combinado de todo el equipo. Refuerce la estructura según sea necesario antes de instalar el componente. El grosor máximo del tabique donde se va a instalar el soporte debe ser de 5/8" (15,9mm).

ADVERTENCIA: Si se excede el peso máximo, podrían causarse graves daños personales o materiales. El instalador es responsable de asegurarse de que el peso combinado de todos los componentes montados en el iCMPSA4 no excede 34 kg (75 libras). Si se utilizan productos que superen el peso máximo indicado podrían caerse el soporte y sus accesorios, resultando en lesiones.

1

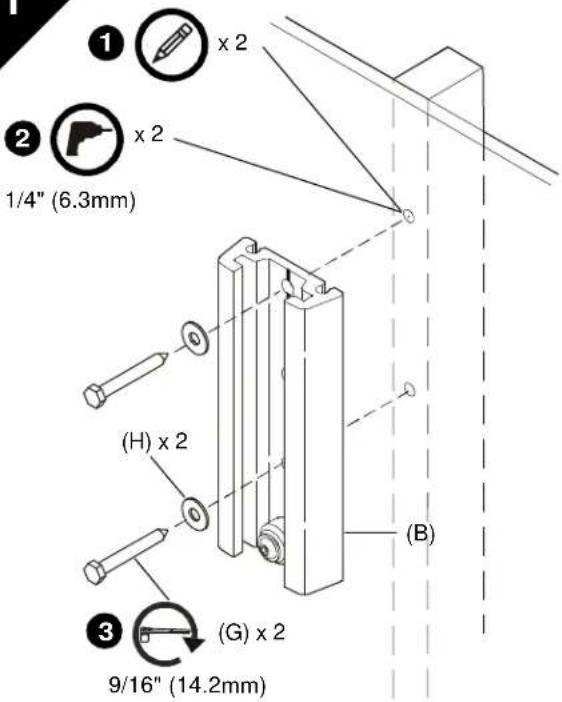

INSTALACIÓN DE LA PLACA DE BASE EN LA PAREDInstalación del montante de madera⚠ADVERTENCIA: PARA EVITAR DAÑOS CORPORALES O MATERIALES GRAVES, ASEGÚRESE DE QUE LA PARED TENGA UNA RESISTENCIA ESTRUCTURAL SUFICIENTE PARA ESTE COMPONENTE. Es obligación del instalador asegurarse de que la estructura donde se monte este componente tenga capacidad para soportar un peso combinado cinco veces superior al de todo el equipo. Antes de instalar el componente, tome las medidas necesarias para reforzar la estructura.1. Nivele la placa de base (D) y marque la ubicación de los agujeros piloto.2. Taladre dos agujeros piloto de 6,3 mm (1/4") de diámetro en los montantes de madera de las marcas.3. Con una llave de cubo de 14,2 mm (9/16"), instale dos tirafondos (G) a través de las dos arandelas planas (H) y la placa de base (B) hasta los montantes de madera.

1A

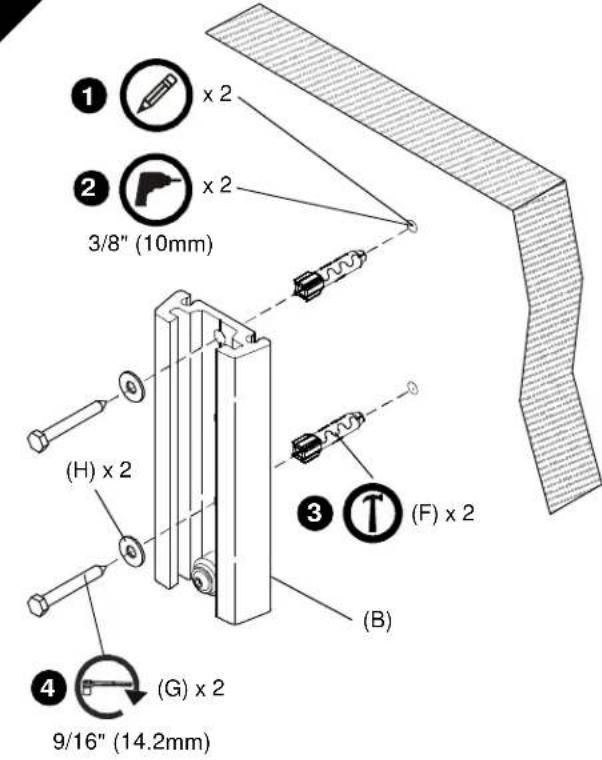

Instalación en hormigón⚠ADVERTENCIA: PARA EVITAR DAÑOS CORPORALES O MATERIALES GRAVES, ASEGÚRESE DE QUE LA PARED TENGA UNA RESISTENCIA ESTRUCTURAL SUFICIENTE PARA ESTE COMPONENTE. Es obligación del instalador asegurarse de que la estructura donde se monte este componente tenga capacidad para soportar un peso combinado cinco veces superior al de todo el equipo. Antes de instalar al componente, tome las medidas necesarias para reforzar la estructura.1. Nivele la placa de base (D) y marque la ubicación de los agujeros piloto.2. Taladre dos agujeros piloto de 10 mm (3/8") de diámetro en la superficie de montaje.3. Instale dos anclajes (F) en los agujeros piloto.4. Con una llave de cubo de 14,2 mm (9/16"), instale dos tornillos (G) a través de las dos arandelas planas (H) y la placa de base (B) hasta los dos anclajes (F).⚠PRECAUCIÓN: No apriete demasiado los tornillos!

2

INSTALACIÓN DEL BRAZO MÓVIL EN LA PLACA DE BASE

IMPORTANTE! Si la pantalla tiene un patrón de orificios de montaje rebajados de 100 x 100 mm, monte la pantalla en el brazo móvil (A) antes de instalar el brazo en la placa de base (B). Consulte "INSTALACIÓN DE LA PANTALLA, Patrón de agujeros de montaje rebajados de 100 x 100 mm". Instale la pantalla y continúe abajo.

PRECAUCIÓN: PELIGRO DE DAÑOS

CORPORALES SI EL BRAZO MÓVIL SE DESPLOMARA SOBRE LOS DEDOS.

Atienda a mantener los dedos y las manos alejados de los puntos de aplastamiento.

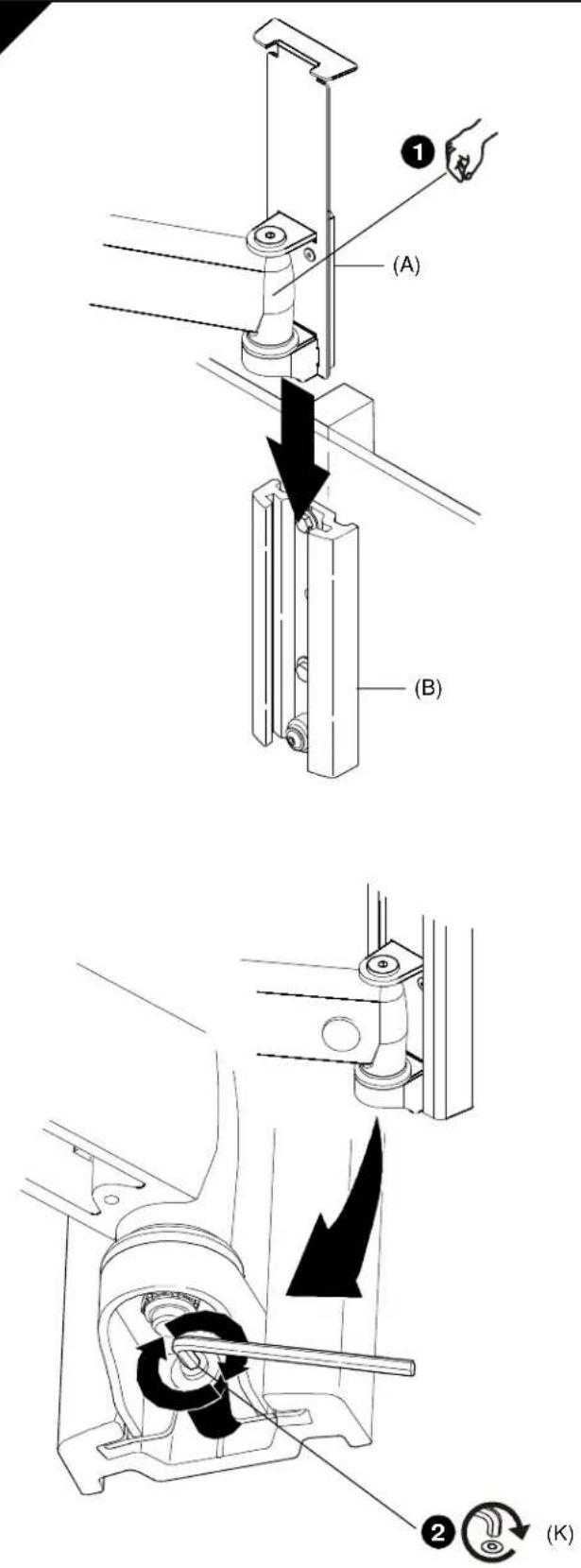

1. Deslice el soporte de montaje (A) del brazo móvil hasta la placa de base (B).
2. Fije el brazo móvil (A) a la placa de base (B) apretando el tornillo con la llave hexagonal (K).

3

COLOCACIÓN DE LA PANTALLA

IMPORTANTE! Proceda según las instrucciones:

• Si está instalando una pantalla con un patrón de orificios de montaje de 200 x 100 mm, 200 x 200 mm, 300 x 300 mm, 400 x 200, o 400 x 400 mm, continuar en el Paso 3A.
• Si está instalando una pantalla con un patrón de orificios de montaje de 100 x 100 mm, continuar en el Paso 3B o 3C, según corresponda.

3A

E x 2 Montaje Orificios 1 4 Montaje Ranuras

Patrón de orificios de montaje de 200 x 100, 200 x 200, 300 x 300, 400 x 200 o 400 x 400

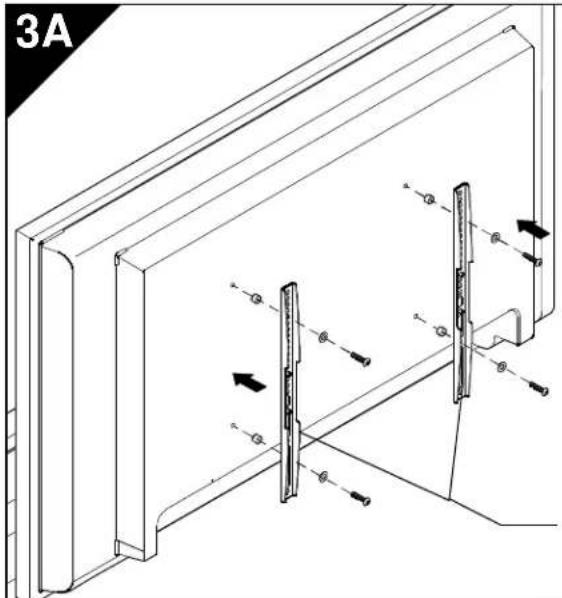

Unir soportes verticales

ADVERTENCIA: UNA INSTALACIÓN

INCORRECTA PUEDE HACER QUE EL SOPORTE SE CAIGA Y EL USUARIO SUFRA LESIONES O SE DAÑE EL EQUIPO. NO sustituya elementos de montaje. Use solamente los elementos de montaje provistos o especificados por el fabricante.

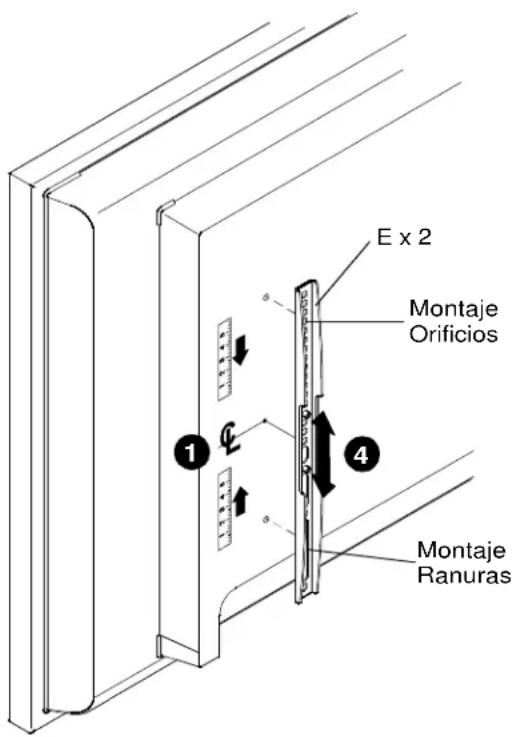

1. Determine y marque la posición vertical central entre los orificios de montaje superior e inferior del lado izquierdo de la pantalla.
2. Determine y marque la posición vertical central entre los orificios de montaje superior e inferior del lado derecho de la pantalla.
3. Oriente el soporte vertical de montaje (E) de manera que los orificios de montaje estén encima y las ranuras de montaje debajo.
4. Alinee los orificios y ranuras de montaje en el soporte vertical de montaje (E) con los orificios superiores e inferiores de la pantalla.
5. Ajuste la posición del soporte vertical de montaje (E) hasta que la marca hecha en el Paso 1 se alinee con la marca central del soporte vertical de montaje (E).
6. Fije el soporte vertical de montaje del lado izquierdo (E) a la pantalla usando dos tornillos de cabeza Phillips (N a través de AA).

NOTA: Además use arandelas planas número 10 (BB) si utiliza tornillos N o P.

NOTA: Si la pantalla superficie de montaje rebajada, protuberancias o una caja de alimentación, deberá colocar un separador y un montaje más largo entre la pantalla y los soportes verticales de montaje (E).

1. Repita los pasos 3 al 6 para soporte de montaje vertical derecho usando las mismas ubicaciones de orificios para alinear los soportes horizontalmente.

(CC) x 4 (BB) x 4 [Sólo se utilizan con tornillos N o P] (E) x 2 (N a través de AA) x 4

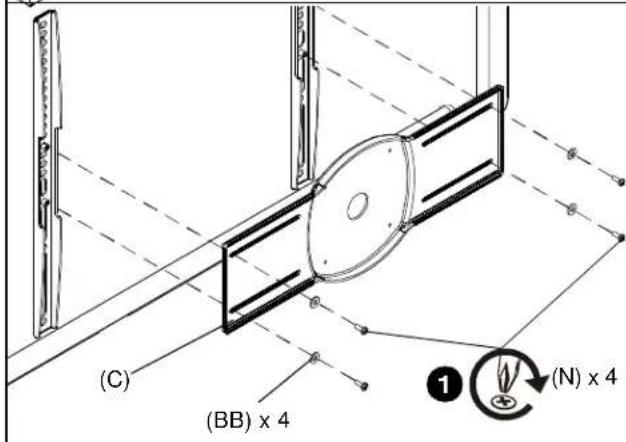

1. Unir el soporte central (C) a los soportes de montaje verticales (E) usando cuatro tornillos de cabeza Phillips M4 x 12 mm (N) y cuatro arandelas planas número 10 (BB).

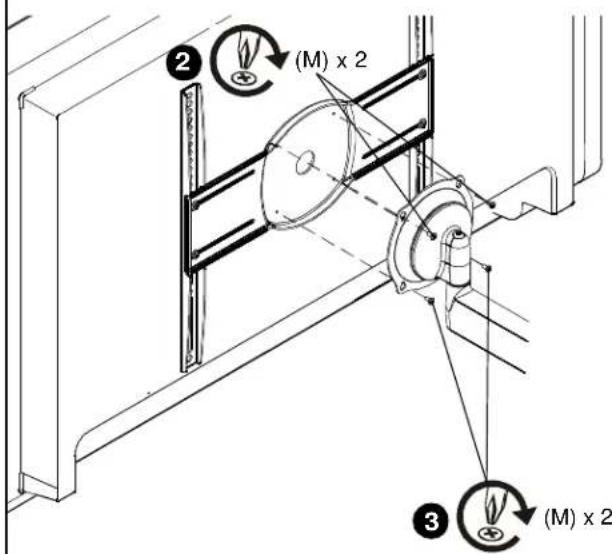

2. Unir iCMPSA4 al soporte usando dos tornillos Phillips M4 x 8 mm (M) en los dos orificios de montaje superiores.
3. Termine de unir el iCMPSA4 usando dos tornillos Phillips M4 x 8 mm (M) en los dos orificios de montaje inferiores.
4. Proceda al Paso 3B.

(M) x 2 (M) x 2 3

3B

Patrón de agujeros de montaje al ras de 100 x 100 mm

IMPORTANTE! Este procedimiento sólo es aplicable si los agujeros de montaje de 100 x 100 mm de la parte posterior de la pantalla están al ras de la superficie posterior de la pantalla, O si instaló soportes (C, E) anteriormente en los pasos 3A.

ADVERTENCIA: PARA EVITAR DAÑOS CORPORALES O MATERIALES GRAVES, ASEGÚRESE DE NO SOBREPASAR EL PESO SOPORTADO POR ESTE COMPONENTE. Es obligación del instalador asegurarse de que el peso total de todos los componentes del iCMPSA4 no sobrepase los 34 kg (75 lbs).

1. Confirme que el soporte Centris puede bascular e inclinarse con facilidad, pero que está bastante apretado para sujetar la pantalla en la posición deseada. Se requieren ajustes antes de proceder. Consulte "AJUSTES".

PRECAUCIÓN: EL USO DE TORNILLOS DE UN TAMAÑO INCORRECTO PUEDE DAÑAR LA PANTALLA. Los tornillos deben enroscarse con facilidad y hasta el fondo en los agujeros de montaje de la pantalla.

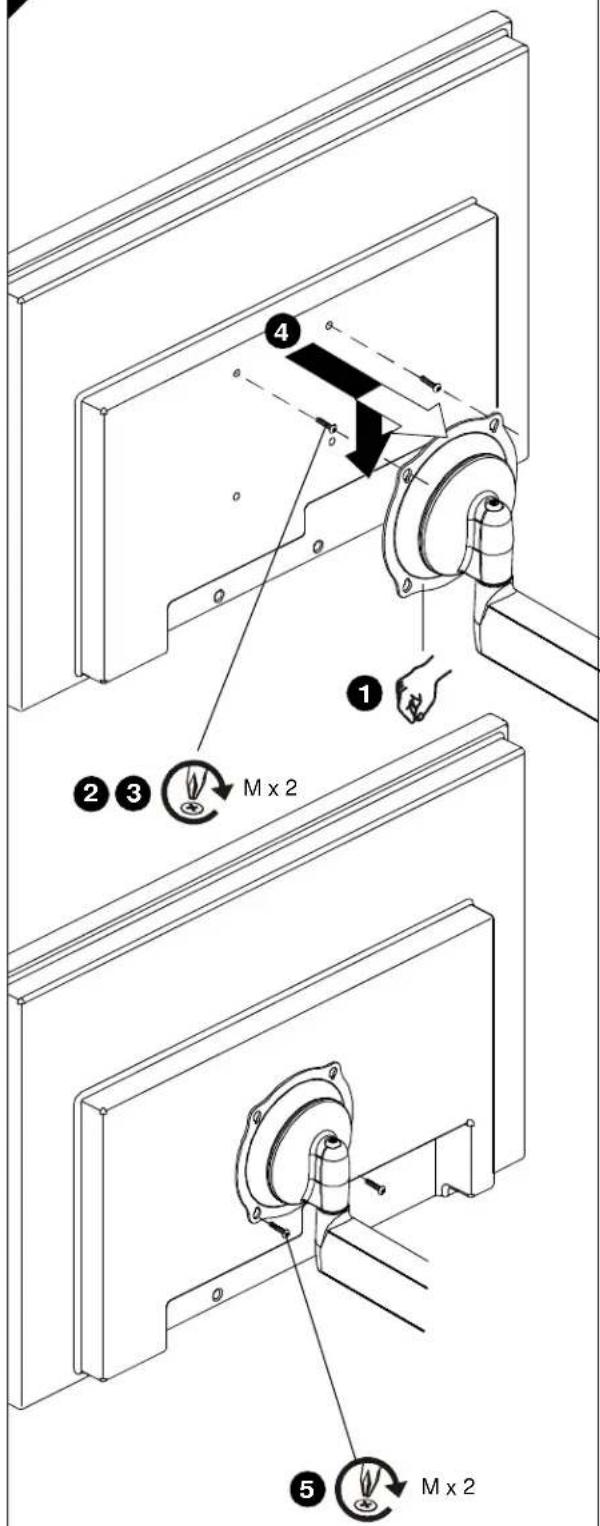

1. Con un destornillador de estrella, instale dos tornillos (M) en los orificios de montaje roscados superiores de la parte posterior de la pantalla (o en los soportes C, E; si están instalados).

2. Enrosque los tornillos completamente en la pantalla (o en los soportes C, E; se están instalados), y después extráigalos 3 vueltas completas.

ADVERTENCIA: LA PANTALLA PODRÍA CAERSE SI LOS TORNILLOS NO SE APRETARAN EN TODA LA LONGITUD NECESARIA, Y CAUSAR DAÑOS CORPORALES O MATERIALES IMPORTANTES. Extraiga los tornillos SOLAMENTE en la medida necesaria para permitir la instalación del soporte Centris.

1. Levante y alinee la pantalla de forma que los tornillos de su parte posterior (o de los soportes C, E; si están instalados) encajen en los orificios de montaje en forma de lágrima superiores del soporte Centris. Baje la pantalla hasta su posición.

NOTA: NO apriete todavía los tornillos.

1. Con un destornillador de estrella, instale dos tornillos (M) a través de los orificios de montaje en forma de lágrima inferiores del soporte Centris hasta la pantalla (o en los soportes C, E; si están instalados).

2. Apriete los cuatro tornillos (M). No los apriete demasiado.

3C

Patrón de agujeros de montaje rebajados de 100 x 100 mm

IMPORTANTE! Este procedimiento sólo es aplicable si los orificios de montaje de 100 x 100 mm de la parte posterior de la pantalla están rebajados.

ADVERTENCIA: PARA EVITAR DAÑOS CORPORALES O MATERIALES GRAVES, ASEGÚRESE DE NO SOBREPASAR EL PESO SOPORTADO POR ESTE COMPONENTE. Es obligación del instalador asegurarse de que el peso total de todos los componentes del iCMPSA4 no sobrepase los 34 kg (75 lbs).

1. Confirme que el soporte Centris puede bascular e inclinarse con facilidad, pero que está bastante apretado para sujetar la pantalla en la posición deseada. Se requieren ajustes antes de proceder. Consulte "AJUSTES".
2. Coloque con cuidado la cara de la pantalla sobre una superficie protectora.

PRECAUCIÓN: EL USO DE TORNILLOS DE UN TAMAÑO INCORRECTO PUEDE DAÑAR LA PANTALLA. Los tornillos deben enroscarse con facilidad y hasta el fondo en los agujeros de montaje de la pantalla.

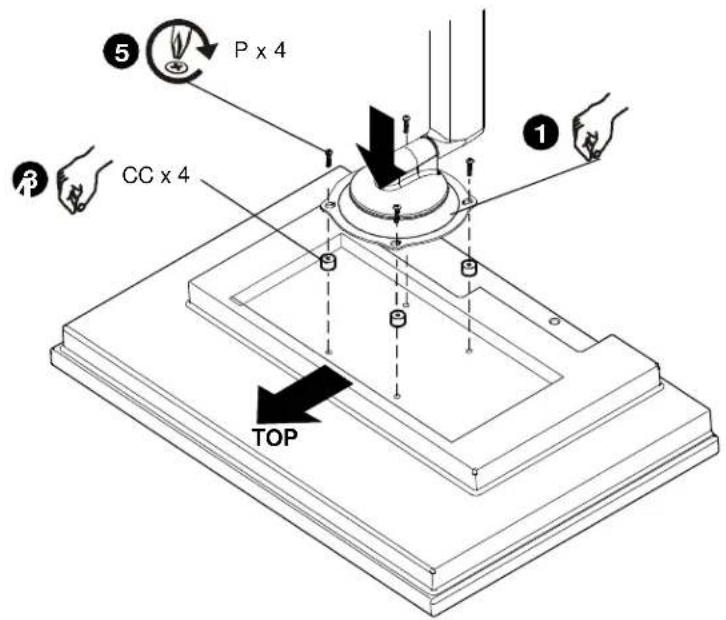

1. Coloque cuatro espaciadores (CC) en los orificios de montaje de la parte posterior de la pantalla.

2. Oriente la montura de manera que los orificios de montaje en forma de lágrima del soporte Centris estén alineados con los orificios de los cuatro espaciadores (CC).

ADVERTENCIA: LA PANTALLA PODRÍA CAERSE SI LOS TORNILLOS NO SE APRETARAN EN TODA LA LONGITUD NECESARIA, Y CAUSAR DAÑOS CORPORALES O MATERIALES IMPORTANTES.

1. Con un destornillador de estrella, introduzca cuatro tornillos (P) a través de los cuatro orificios de montaje en forma de lágrima del soporte Centris y los espaciadores (CC) hasta la pantalla. Apriete los cuatro tornillos (P). No los apriete demasiado.
2. Continúe en "INSTALACIÓN DEL BRAZO MÓVIL EN LA PLACA DE BASE".

5 P x 4 CC x 4 TOP

4 AJUSTES

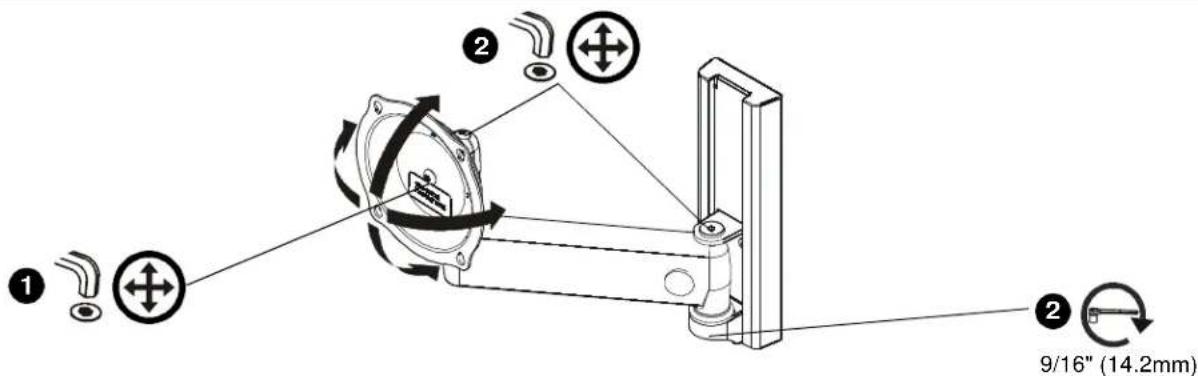

1. Para ajustar la tensión de inclinación, con la llave hexagonal (K), afloje o apriete ligeramente el tornillo de regulación en la medida que sea necesaria.

NOTA: Si la pantalla está montada en un brazo móvil (A), en primer lugar desconecte todos los cables y desmonte la pantalla (consulte "INSTALACIÓN DE LA PANTALLA").

1. Para ajustar la tensión de extensión y basculación, con las llaves hexagonales (K, L), afloje o apriete ligeramente los tornillos de regulación en la medida necesaria.

① ② ② 9/16" (14.2mm)

5 / MANEJO DE LOS CABLES

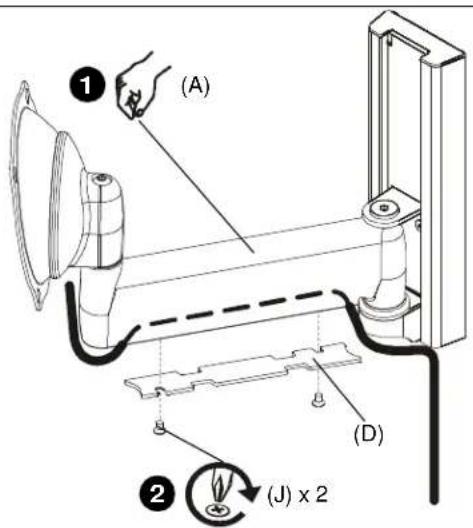

1. Asegúrese de que haya un resto adecuado de cable para brindar posibilidad de movimiento a la pantalla, y que los cables no se pellizquen con la colocación de la cubierta (D) o tornillos (J).
2. Introduzca cuidadosamente los cables en la cavidad ubicada en la parte inferior del brazo de montaje.
3. Instale la cubierta (D) con dos tornillos (J).
