BRUKSANVISNING UNICO OLIMPIA SPLENDID

1. Apparaten innehälter R290-gas. R290 ar en naturgas.
2. Folj gällande lagstiftning. Läckage av kylmedel och öppen laga ar föbjudet.
3. Var mycket uppmärksam på att kylmedlet R290 ar luktfritt.
4. Enheten kan användas av barn over 8 árs álder och av personer med nedsatt fysisk, sensorisk och mental formåga eller av personerutan nödvändig erfarenhet och kunskap Förutsatt att de ar under tillsyn uller after att de har fätt instruktioner om saker användning av encheten och har forstätt de risker som encheten kan medfora.
5. Barn fár inte leka med apparaten.
6. Rengöring och underhäll som ska utföras användaren fär inte utföras av barn utan tillsyn.
7. Om nätkabeln är skadad skä den bytas ut av tillverkaren eller av dennes tekiska serviceeller hur som helstaven person med liknande kompetens for att Förhindra alla typ er av risker.
8. Installation, Första uppstart och paföljande underhällsfaser, med undantag für rengöring ell er tvättning av luftfiltret, ska endast utforas av behörig och kvalificerad personal.
9. För attförebygga all risk forelchock ard det absolut nödvändigt att draut kontakten ur eluttaget och/eller vrida ifràn huvudströmbrytaren innan elansluttingar och alla typ er av underhällsmoment utför s på utrustningen.

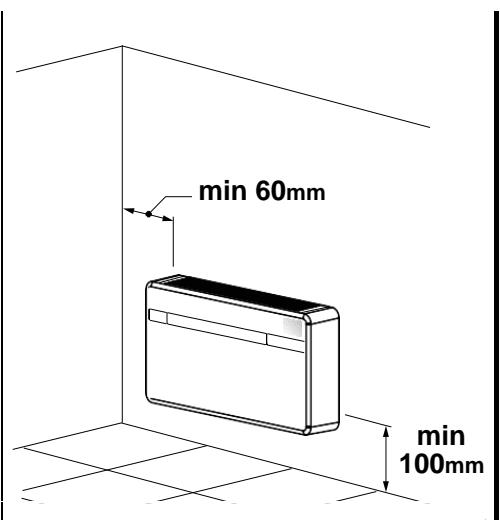

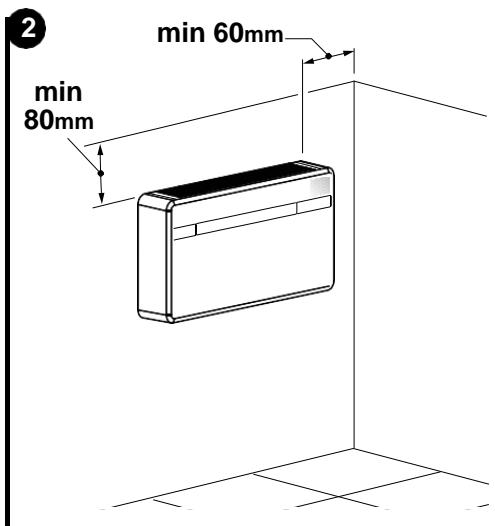

10. Respektera de hänvisningar till minimiutrymmena som anges i figur 2 under installationen.
11. Enheten måste placeras for att undvika mekaniska skador och iett väl ventilerat rum utan kontinueregiga källor till anändning av lågor.

FIGYELMEZTETÉSEK

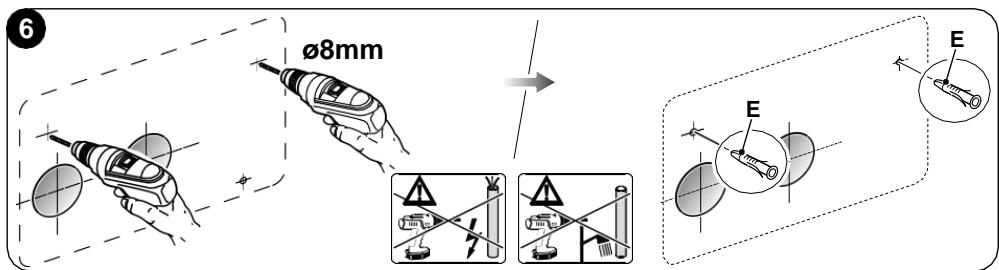

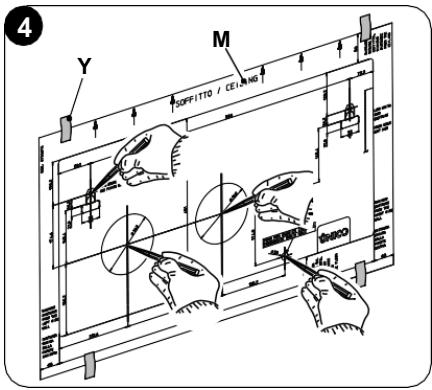

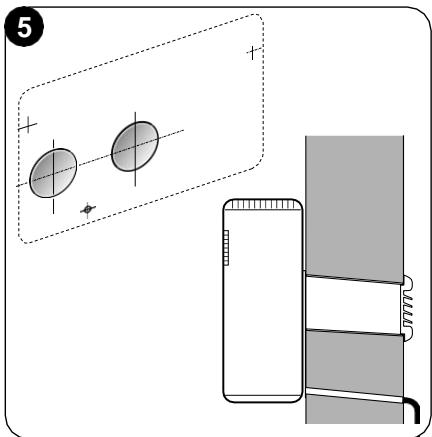

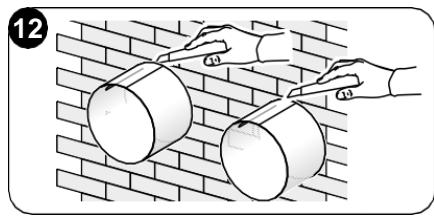

2.4.1-Borrahalivaggen 17

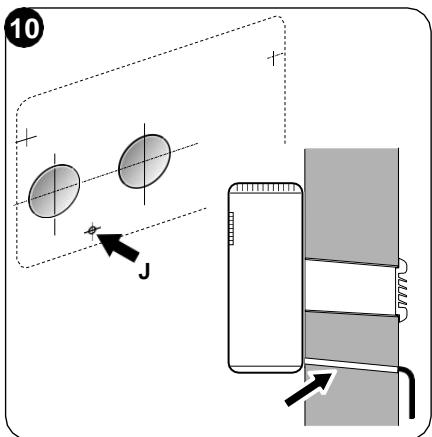

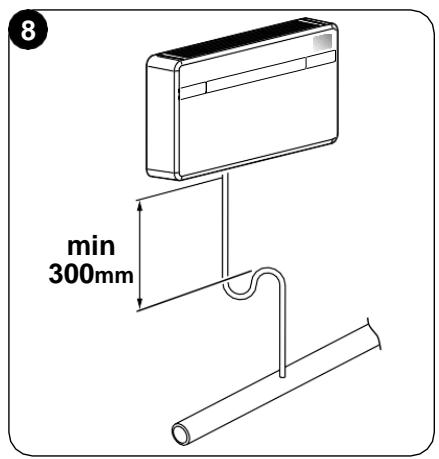

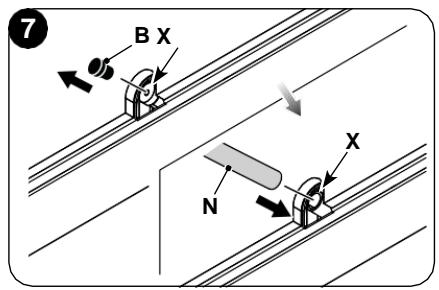

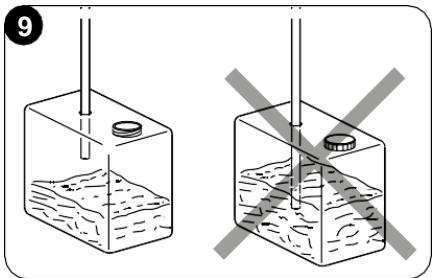

2.4.2 -Förberedning av kondensutloppet 19

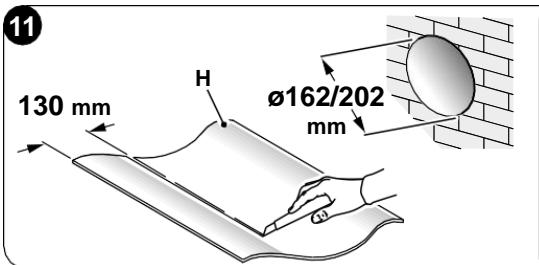

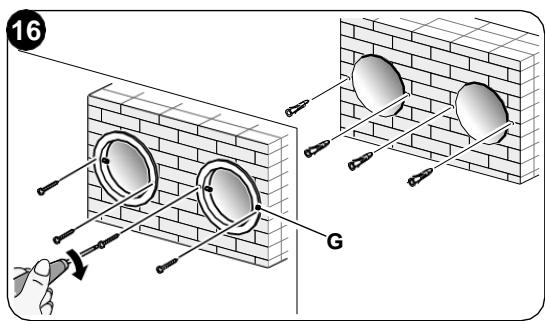

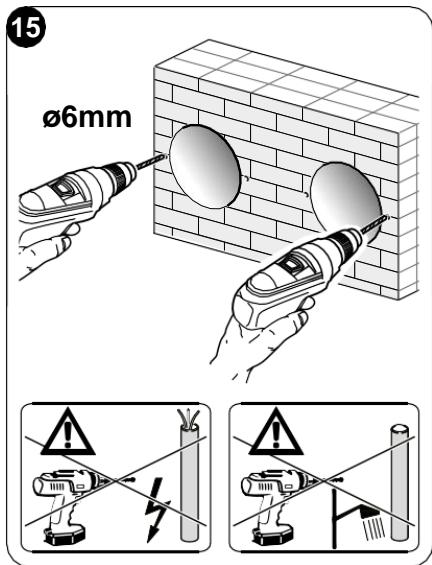

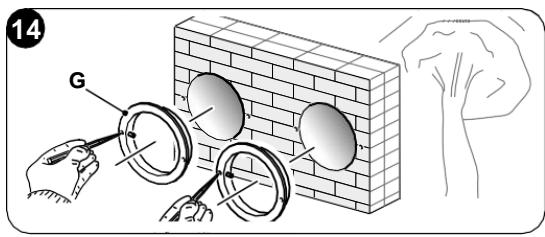

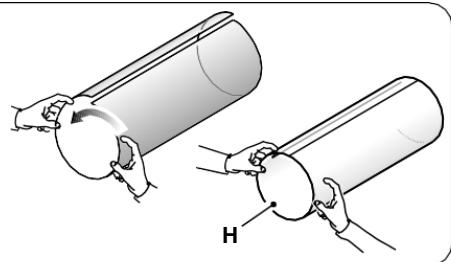

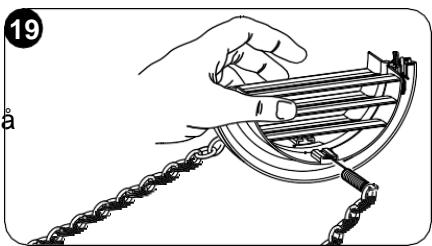

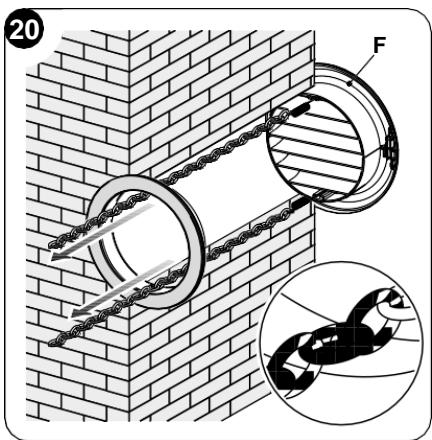

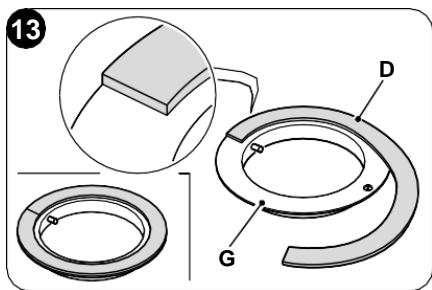

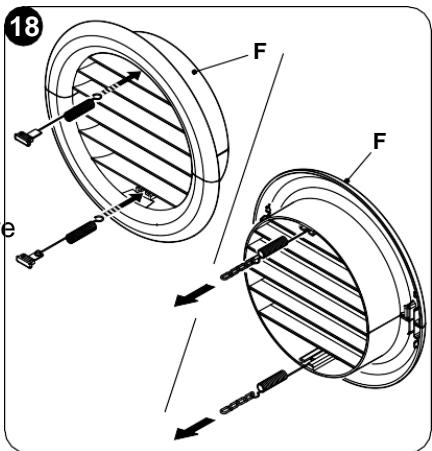

2.4.3 - Montering av luftledningar och utvändiga galler 20

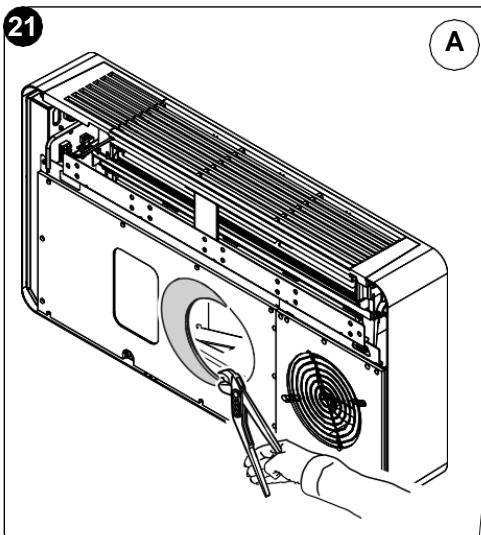

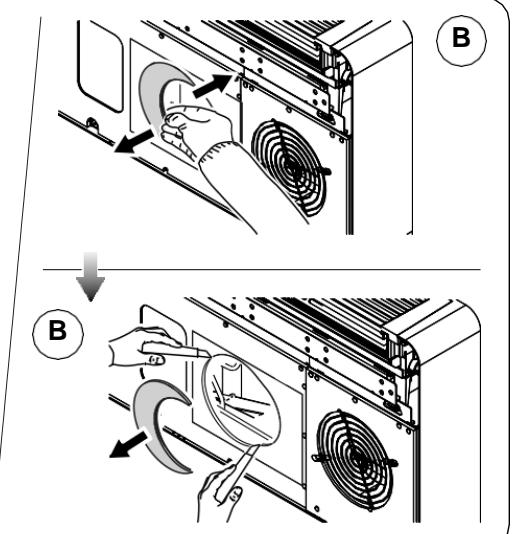

2.4.4 -Forberedelseavhãlpa maskinen 23

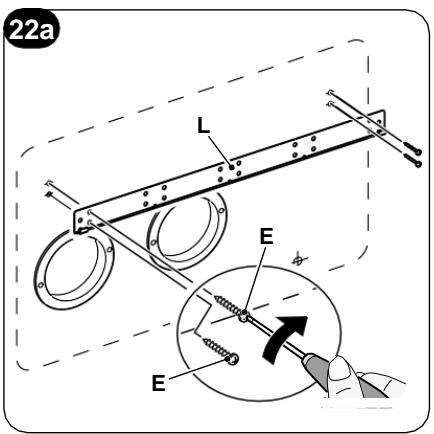

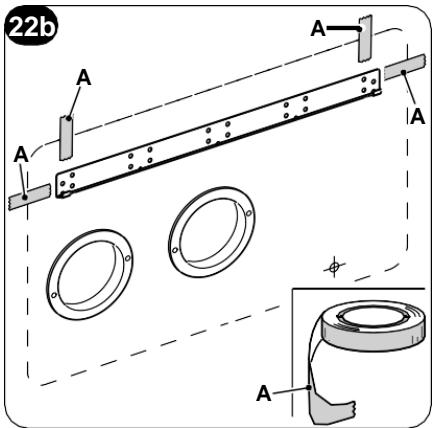

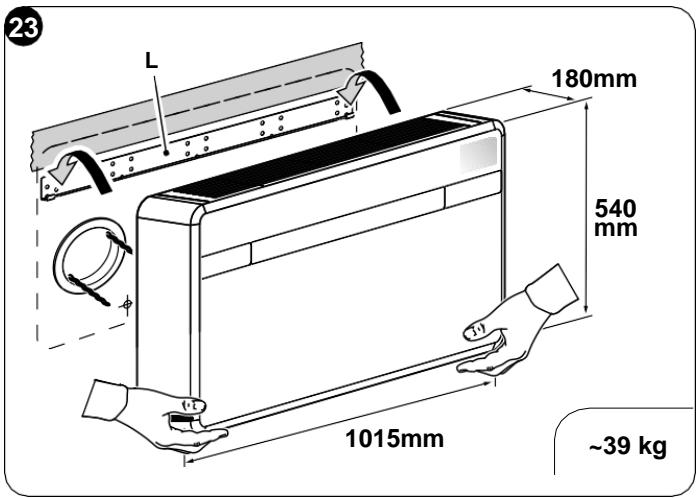

2.4.5 - Placering av apparaten på faspthallare 23

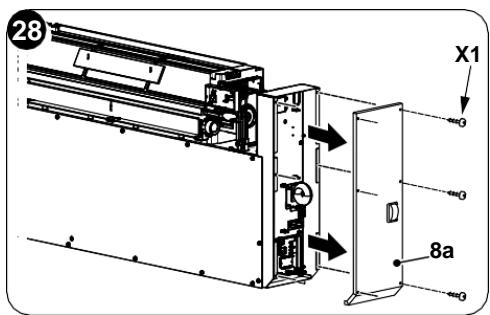

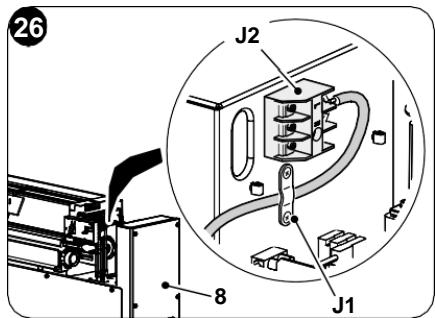

2.5 - ELANSLUTNING 25
2.6 - KONFIGURATIONERGENOM MANÖVERPANEL 26

2.6.1 - Konfiguration av elektroniken for installation lagtller högt upp pa väggen 27

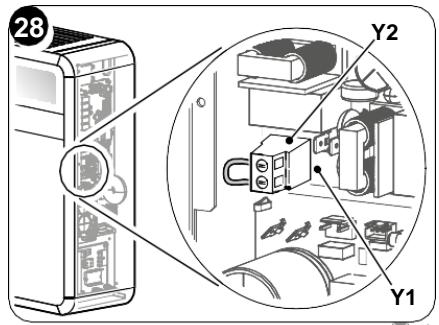

2.6.2 - Konfiguration av Energy boost/System enable 27
2.6.3 - Konfiguration av inmatningsinställning 28
2.6.4 - Konfiguration av mattenhet for temperature 28
2.6.5 - Konfiguration av värmepump/endast kallt/endast varmt 28

3 - ANVÄNDNING 29

3.1 - VARNINGAR 29

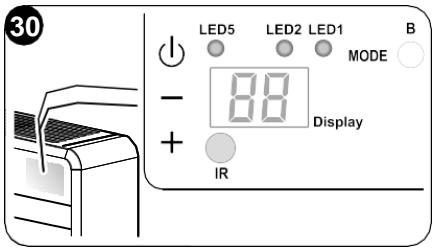

3.2-BESKRIVNINGAVSIGNALKONSOLEN 29

3.3 - ANVÄNDNING AVFJÄRRKONTROLLEN 31

3.3.1 - Isattning av batterierna 32

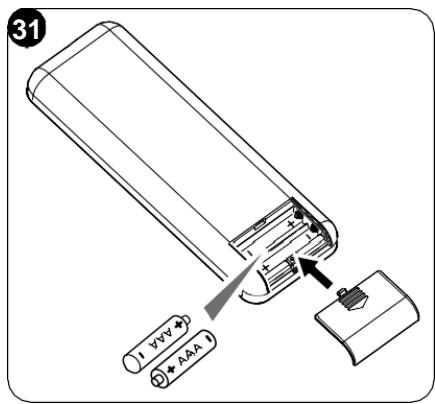

3.3.2 - Byte av batterierna 32

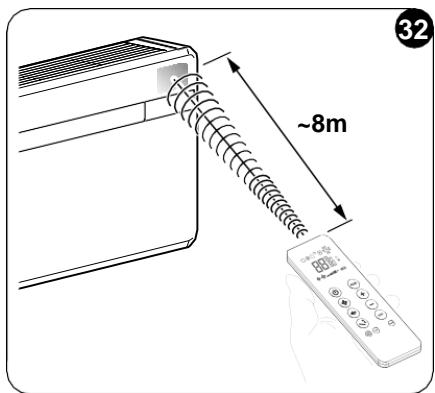

3.3.3 - Placeringav fjarrkontrollen 33

3.4-BESKRIVNINGAVFJÄRRKONTROLLEN 33

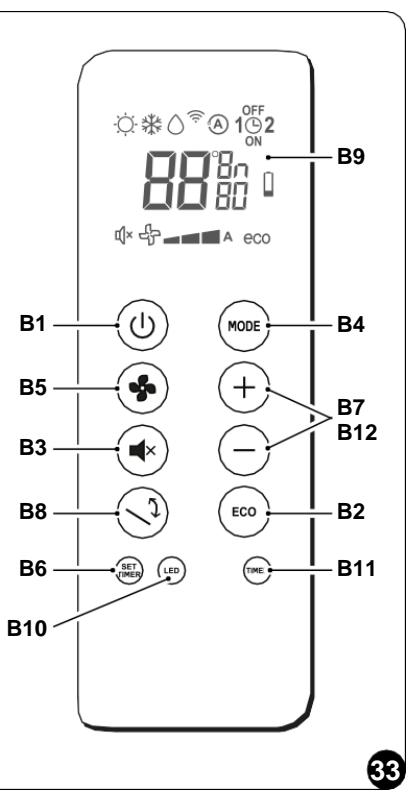

3.4.1-Beskrivning av fjarrkontrollens knapper 33

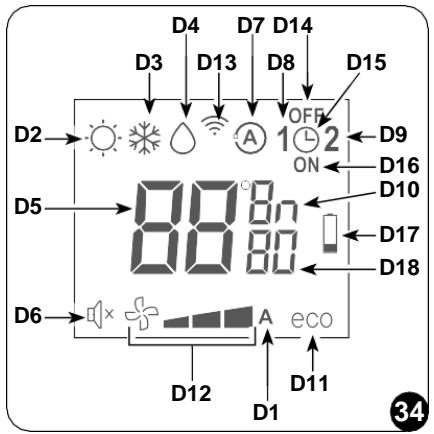

3.4.2-Beskrivning av fjarrkontrollens display 34

3.5 - BESKRIVNING AV KLMATANLAGGNINGENS FUNKTIONER 34

3.5.1 - Allman pâslagning och hantering av driften 34
3.5.2 -ECO-knapp 34
3.5.3 -Påslagning/avstängning av apparaten 34
3.5.4 - Funktioniläget"Kylning" 35
3.5.5 - Funktion endastilaget"Avfuktning" 35
3.5.6 - Funktion endastilaget"Ventilation 35
3.5.7 - Funktion endastilaget "Välbefinnande" (automatisch) 35
3.5.8 - Funktion i Iaget "Varmning" 36
3.5.9 - Kontroll av luftflodets riktning 36
3.5.10 - Kontroll av fluktens hastigkeit 36
3.5.11 - Knapp for funktionslage SILENT 37
3.5.12 -Installingngavtimern 37

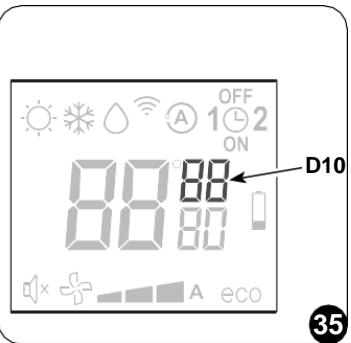

3.5.13 - Installing av klocka och timer 38

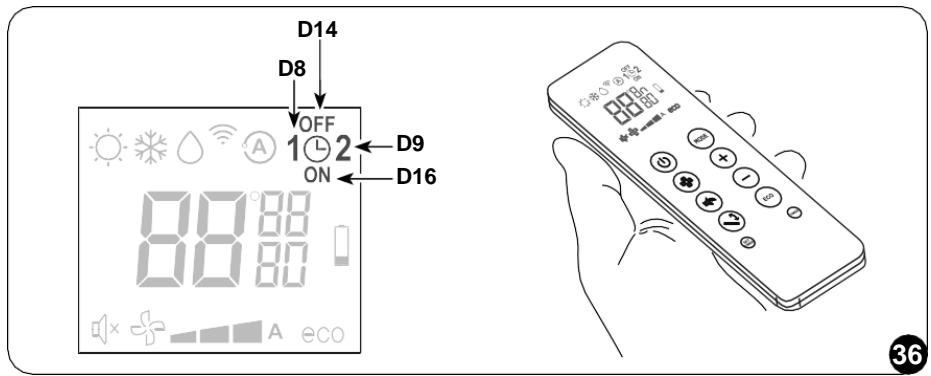

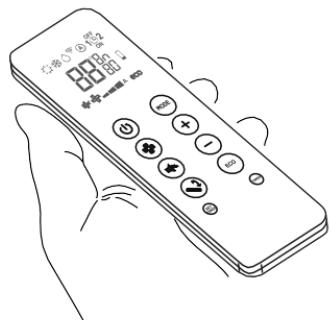

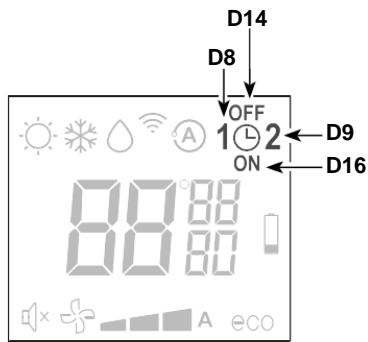

3.5.14 -Installingningavtimernstider(PROGR.1ochPROGR.2) 38
3.5.15 - Aktivering och inaktivering av timern 39
3.5.16 - Aterställning alla fjärrkontrollens Funktioner 39
3.5.17 - Hantering av apparaten om fjarrkontrollen inte ar tillganglig 40

3.6 - RÄD FÖR ENERGIBESPARING 40

4-FUNKTIONER OCH TILLBEHOR 40

4.1 - WIFI 40

5.2.1 - Periodiskt unterhalb 45

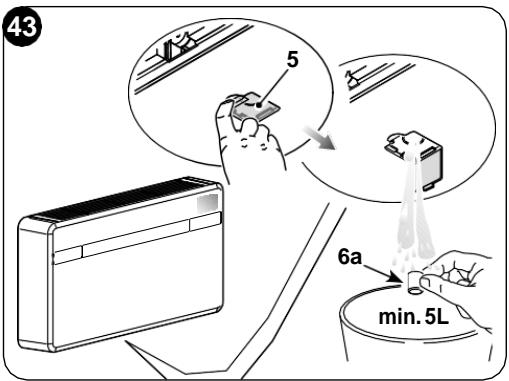

5.2.2 - Uttomning av kondensvatten vid nödläge 45

5.3 - DIAGNOSTIK, LARM OCH FEL 46

5.3.1 - Felsökning 46
5.3.2 - Funktionaspekter som inte ska betraktas som fel. 46
5.3.3 - Konsolens larm 47
5.3.4 - Fel och atgärder 48

TEKNISKA DATA

GRÄNSFÖRHÄLLANDE FÖR FUNKTION	INRE OMGIVNINGSTEMPE- RATUR	YTTRE OMGIVNINGSTEM- PERATUR
Högsta driftstemperatur under kylning	DB 35°C - WB 24°C	DB 43°C - WB 32°C
Lögsta driftstemperatur under kylning	DB 18°C	DB -10°C
Högsta driftstemperatur under värmning	DB 27°C	DB 24°C - WB 18°C
Lögsta driftstemperatur under värmning	---	DB -15°C

AVFALLSHANTERING

Symbolen på Produkten eller på forpackningen indikerar attprodukten inte ska betraktas som ett normalhushållsavfall utan skä lämnas in vid en lämpig uppsamlingsstation for atervinning av elektrisk och elektronisk ustrustning. Vid bortskaffande av denna produit på lämpigt satt bidrar ni till att undvika potentiellt negativa konsekvenser for miljö och hälsa, som kan vara ett resultat av ett olämpigt bortskaffande avprodukten. För mer detailjerad information om atervinning av denna produit, kontakta kommunkontoret, deN lokala avfallshanteringstjänsten eller butiken)därprodukten koptes. Denna forordning ar endast giltig i EU-landerna.

SV-2

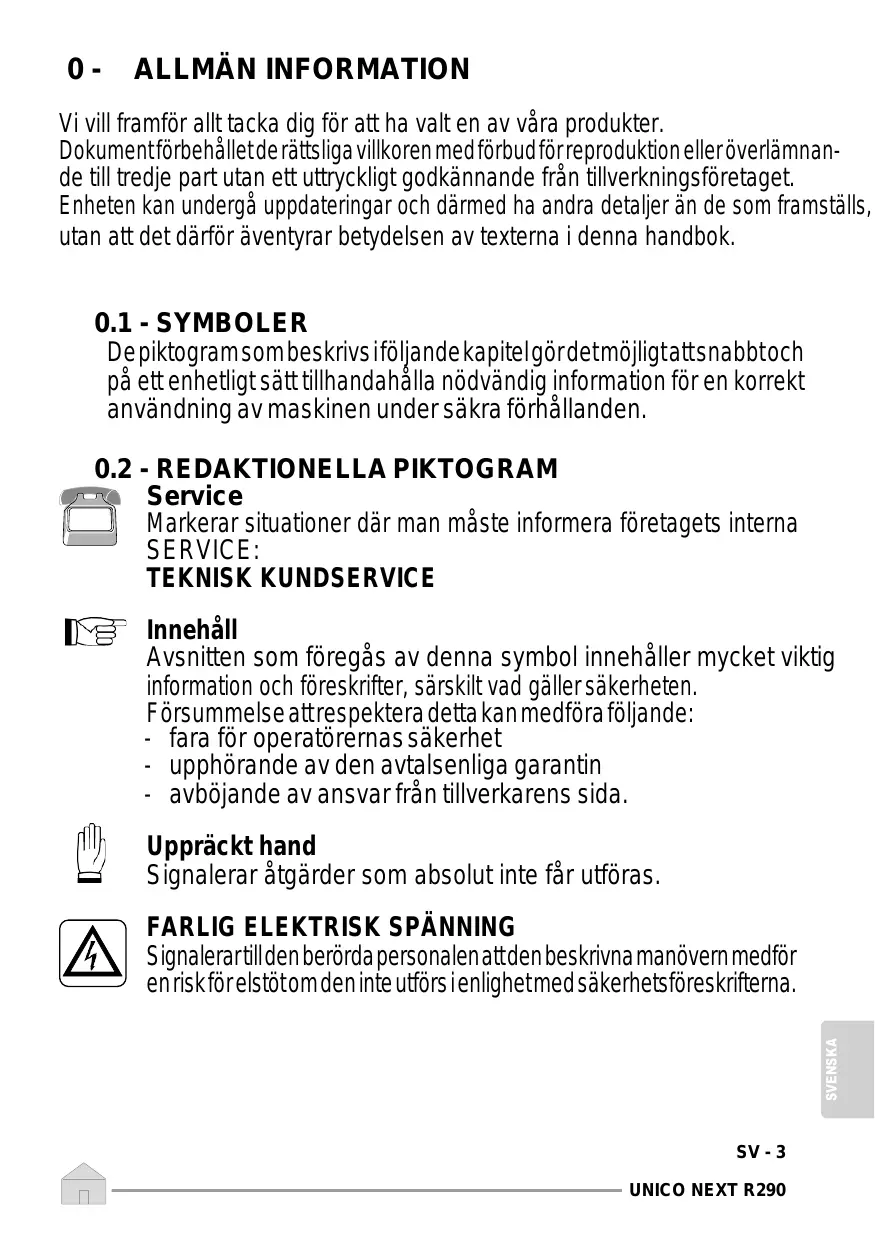

0 - ALLMÄN INFORMATION

Vi villframfor allt tacka dig for att ha valt en av vara Produkter.

Dokument forbhalten de rättsliga villkoren med forbud für reproduction aller überlamnande till tredje partutanett uttryckligt godkannande fran tillverkningsfretaget.

Enheten kan undergo upppateringar och darmed ha andra detaljer an de som framstalls,utan att det dafor aventyrar betydelsen av texterna ienna handbok.

0.1 - SYMBOLER

Depiktogram som beskrivsiföljande kapitel görtdet möjlicht attsnabbtoch på ett encheltigt satt tillhandahälla nödvändig information for en korrekt användning av maskinen under sakra Förhällanden.

0.2 - REDAKTIONELLA PIKTOGRAM

Service

Markerar situationer)där man måste informera företagets interna SERVICE:

TEKNISK KUNDSERVICE

Innehäll

Avsnitten som foregås avenna symbol innehäller mycket viktig information och foreskrifter, särskilt vad gäller sakerheten.

Fösummelse att respektera detta kan medfora foljande:

• fara for operatörernassakerhet
• upphörande av den avtalsenliga garantin
• avböjande av ansvar frän tillverkarens sida.

Uppräckt hand

Signalerar atgärder som absolut inte fär utföras.

FARLIG ELEKTRISK SPÄNNING

Signalerartilldenberördapersonalenattden beskrivnamanovernmedfor enrisk forelstotomdeninteutforsi enlightemedsakerhetsforeskrifterna.

ALLMÄN FARA

Signalerar till den berörda personalen att den beskrivna manövern medfor en risk För fysisik skada om den inte utförs i enlighet med sakerhetsföreskriffterna.

FARA

Indikerar att apparaten anvanderlattantändigt kylmedel. Om kylmedlet lacker ut och exponeras for en yttre antandningskalla finns det risk for brand.

FARA FÖR HÖG VÄRME

Signalerar till den berörda personalen att den beskrivna manövern medfor en risk for brännskador till följd av kontakt med mycket varma komponenter, om den inte utförs ienlighem med sakerhetsföreskrifterna.

TACK INTE OVER

Signalerar till den berörda personalen att det ar forbjudet att täcka over apparaten for att undvika overhettning.

OBSERVERA

Indikerar att detta dokument måste lásasigenom noggrantinnan apparaten installereras och/eller används.

Indikerar att detta dokument maste lasasigenom noggrant innan nagot underhalls- och/eller rengöringsarbete utfors.

OBSERVERA

• Indikerar att det kan finnas ytterligare information i bifogade handböcker.
• Indikerar att det finns information tillgangligi användarhandboken erler installationshandboken.

OBSERVERA

Indikerar att servicepersonalen@maste hantera apparaten i enlighet med installationshandboken.

0.3 - ALLMÄNNA VARNINGSTEXTER

NÄR ELEKTRISK UTRUSTNING ANVÄNDS MÄSTE ALLTID DE GRUNDLAGGANDE SÄKERHETSBESTÄMMELSERNA FÖLJAS FÜR ATT MINSKA RISKERNA FÜR BRAND, ELSTÖTAR OCH PERSONOLYCKOR, INKLUSIVE FÖLJANDE:

1. Reserverat dokument i enlighet med tillamplig lag med forbud for reproduction ell er overforing till tredje part utan ett uttryckligt godkannande fran foretaget OLIMPIA SPLENDID. Maskinerna kan undergupa ppddateringar och darmed ha andra detaljer an de som framstalls,utan att det darrfor aventyrar betydelsen av texterna ienna handbok.
2. Läs nogaigenom denna handbokinnan nigprvidare med nagontyp av manöver (installation, underhäll, användning) och följ noggrant det som beskrivs i varje enskilt kapitel.
3. Informera all personal som har hand om transport och installation av maskinen om dessa instruktioner.
4. Tillverkaren Åtar sig inget ansvar for personskador eller skada på foremål till följd av en försummelse att iaktta bestämmelserna ienna handbok.
5. Tillverkaren forbehaller sig ratten att nar som helst gora andringar på modellerna, oaktat de vasantlga egenskaper som beskrivs ienna handbook.
6. Installation och underhäll av utrustning För luftkonditionering somenna kan vara farligt aftersom det finns en trycksatt kylgas och spännningsförda elkomponenter inutienna typ av apparater. Därfor måste installation, Första uppstart och påfoljande faser endast utforas av behörig och kvalificerad personal.
7. Installationer som inte utförs i linje med de varninger som anges ienna handbok och användning utanfor de foreskrivna temperaturgränserna gör att garantin ogiltigforklaras.
8. Lopande underhäll av filter ochallman utvändig rengöring kan även utforas av användaren eftersom det inte inebär nagra svåra eller farliga moment.
9. Under montering och vid varje underhållsingrepp måste de sakerhetsförebyggande Åtgärder som anges i denna handbok, och på de dekaler som anbringats inuti maskinen, iakttas. Dessutom måste alla de skyddsätgärder som ges av sunt fornuft och de sakerhetsbestämelser som gäller på installationsplatsen följas.

1. Skyddshandskar och -glasögon måste alltid användas vid utförande av ingrepp på utrustningens kylsida.

1. Klimatanläggningen fär inte installereras i miljöer)där det finns lättantändlig gas,explosiv gas,imycket fuktiga omgivningar (kemtvattar,växthus osv.),eller i likaler där det finns andra maskiner som genererar en stark källa till varme.

1. Vid utbyte av komponenter fár endast originalreservdeler fran OLIMPIA SPLENDID användas.

1. VIKTIGT!

Föratt forebygga all risk forelchockär detabsolut nödvändigt att dra ut kontakten ur eluttaget innan elansluttingar och alla typ erngöring och/eller underhällsmoment utförs på utrustningen.

1. Åska, bilar i narheten och mobiltelefoner kan orsaka felfunktioner. Koppla.Freeenhetens elforsörjning iett par sekunder och starta sedan om klimatanläggningen.

1. När det regnar reckommenderar vi att nätförsörjningen kopplas frän För att undvika skador till följd av áska.

1. Om encheten inte används under en langre tidsperiod, aller om ingen vistas i det luftkonditionerade rummet,rekommenderar vi att nätförsörjningen kopplas.Free for att undvika olyckor.

1. Använd inte flytande eller frätande rengöringsmedel für rengöring av encheten, spruta inte vatten eller andra vätskor på encheten eftersom det kan skada plastkomponenterna till t.o.m. Förorsaka elstötar.

1. Blöta inte nerienheten och fjärrkontrollen. Det kan leda till kortslutning eller brand.

1. Vid felfunktion (till exempl: onormalt ljud, dalg lukt, rok, onormal temperaturökning, elektrisk dispersion osv.) ske nattforsörjningen omedelbart kopplas frän. Kontaktaer lokala Återforsäljare.

2. Lämna inte luftkonditioneraren igång under langre perioder om luftfuktigheten ar hög och om dorrar och fönster ar öppna. Fuktigheten kan kondenseras och blöta ner eller skada inredningen.

1. Sätt inte in eller dra ur strömkontakten medan,enhetenär ifunktion.Det finns risk for brand eller elstötar.

1. Rör inte vid (om i Funktion)produkten med våta händer. Det finns risk För brand eller elstötar.

1. Placeraintevearmarenellerandraapparaterinärhenavnätkabeln. Det finns risk for brand eller elstötar.

1. Var försiktiga sä att vatten inte tränger in i de elektriska delarna. Det kan förorsaka brand, skada på produit eller elstötar.

1. Öppna inte luftintagsgallret medan apparaten ör i drift. Det finns risk För att Göra sig illa, få en elstöt eller attprodukten skadas.

1. Blockerainteluftflödetsin-ellerutlopp;detkanskadaprodukten.

1. Sträckinte infingrarnaellerandra objektiluftintageteller-utloppet medan apparaten ar i Funktion. Vassa delar och delar i rörelse kan Förorsaka skador.

2. Drick inte vatten som lacker ut fran apparaten.

Det ar inte hygieniskt och kan orsaka allvarliga hälsoproblem.

1. Vid lückage av gas från andra apparater ska ni vädra omgivningen ordentlich innan luftkonditioneraren sätts igång.

2. Montera inte ned, utfor inte heller andringar på uutrustningen.

3. Luftza omgivningen väl om den används tillsammans med en kamin osv.
4. Använd inte apparaten für annatän vad den ar avsedd für.
5. De personer som arbetar med och ingriper på en kylkrets ska ha lamplig certificering som utfärdsats avett godkänt kontrollorgan som intygar deras kompetens att säkert hantera kylaggregat i enlighet med en bedömmingsspecifikation som godkänts av branschfürbunden.
6. Slapp inte ut R290-gas i atmosfären. R290 ar en naturgas med en faktor for global uppvärmningspotential (GWP) = 3.

1. Den apparat som beskrivs i denna handbok overensstämmer med följande EU-forordninger.

2. ECODESIGN 2009/125/EG, 206/2012/EU

3. ENERGIMÄRKNING 2012/30/EU, 626/2011/EU och eventuellt påfoljande upddateringar.

4. Anslut inte encheten elektriskt forrän installationen ar klar.

Den har klimatanlaggningen innehäller naturgas.

For specifik information angående typen och mängden gas, se markskylten på encheten.

• Arbetsmomenten für installation, assistans och reparation av apparaten sku utforas av en certifierad tekniker.
• Arbetsmomenten für avinstallation och Återvinning avprodukten sha utforas av certifierade tekniker.
• Om det finns en anordning for lackagedetektering installerad i systemet maste det kontrolleras att det inte finns nagot lackage en gang om Året.
• När ni utför kontROLLER av att det inte finns Nägra lackage i enthen rekommenderas det att ni För ett detailjerat register over alla inspektioner.

• Innan ni börjar att arbeta på apparaten@måste området kring utrustningen kontrollerasfor attsakerställa attdetintefinnsnågon risk for brand ellerforbränning.

For att reparera kylsystemet maste foljande forebyggande atgarden vidtas innan ingripandet på systemet pabörjas.

DENNA PRODUKT SKA ENDAST ANVÄNDAS I ENLIGHTET MED DE SPECIFICATIONER SOM INDIKERASI DENNA HANDBOK. EN ANNAN ANVÄNDNING ÄN DEN SOM SPECIFICERATS KAN LEDA TILL ALLVARLIGA OLYCKOR. TILLVERKAREN ÅTAR SIG INGET ANSVAR FÖR PERSONSKADOR ELLER SKADA PÅ FOREMÁL TILL FÖLJDAVEN FÖRSUMMELSE ATTIAKTTTABESTÄMMELSERNAI DENNA HANDBOK.

1. Det är nödvändigt att begränsa området kring arbetsutrymmet och undvika att arbeta i begränsade utrymmen. Sakerställ sakra arbetsforhällanden genom att kontrollera det lättantändiga materialet.

1. All underhällspersonal och de personer som arbetar i området runtomkring skahaffatt utbildning om den typ av arbete som ska utforas.

1. Området MÄSTE kontrolleras med en särskild kylvatskedetektor fore och under arbetet sö att teknikern har kännedom om potentiell brandfarliga atmosfärer.

Sakerställ att instrumentet som detekterar lackage ar lampligt for användning med lättantändiga kylvätskor, dvs. att det inte

producerar gnistor och att det ar forseglat på lampligt satt erler i grunden sakert.

1. De elektroniska lackedetektorna kan behöva kalibreras. Kalibrera dem om nödvändigt iett område som ar fritt是从 kylvatska.
2. Sakerställ att detektorn inte aren potentiell källat till forbränning och att den ar lämplig for den kylvatska som används.

Utrustningen for detektering skara vara installd till en procentsats for kylvatskans undre explosionsgrans (LEL) och vara kalibrerad for den kylvatska som anvands. Den lampliga procentsatsen for gasen (max. 25% ) skabekräftas.

1. Om man misstänker att det finns en läcka ske alla öppna lågor elimineras.

Omen vatskelacka upptacks som kraver hardloding maste all kylvatska i systemet samlas upp erler isoleras (med hjalp av avstangningsventiler) i en del av systemet langt fran lackaget.

Pumpa sedan igenom kvävgasutan syre (OFN) genom systemet badeFore och afterhårdlödningsprocessen.

1. Om ett arbete med öppen laga behöver utföras pulverpå apparaten AR DET NÖDVÄNDIGT att ha en pulver- eller koldioxidsläckare nara till hands.

1. För att utföra ett arbete som inkluderar exponering av rörledninger som innehäller eller har innehällit en lättantändlig kylvatska fär INGEN forbränningsvatska användas.

Det finns risk for brand eller explosion!

1. Alla Förbränningskällor (även en tänd cigarett) bör hallas på behörigt avständ frän platsendär man skautföra allaarbetsmomenten under vilka lättantändlig kylvatska kan lacka ut i det omgivande området.
2. Sakerställ att området År ordentlich ventilerat innan ni ingriper inuti systemet; det måste finnas en kontinuereg ventilation.

1. Använd INTE nagra andra medel für att paskynda avfrostnings-processen ihrer rengöring annat an de som rekommenderas av tillverkaren.

2. Innan参加会议的人员

3. kondensatorerna är tömda.

Åtgårdenskaufforasundersäkraförhällandenforallundvikaatt det kan bildasgnistor,

• det inte finns spanningsfürande elkomponenter och att kablarna inte År exponerade medan systemet fylls på, Återställs eller spolas,

• det finns en kontinuerlig jordanslutting.

• All elförsörjning måste kopplas från den apparat ni utför arbete på. Om det är strikt nödvändigt att apparaten är elförsörjd måste en fungerande permanent lackagedetektor utplaceras vid den mest kritiska punkten.

1. Sakerställ att packningarnas och tätningsmaterialalets skick inte har församrats. Det kan uppstalettantändiga atmosfärer.
2. Tillämpa ingen permanent induktiv belastning eller kapacitans på kretsen utan att ha försakrat er om att det inte gör att den tillåtna spanningen och strömmen for apparaten överskrids.

Apparaten maste ha korrekta nominella varden for provet.

1. Kontrollera periodiskt att kablarna inte arutsatta for slitage, rost, overdrivet tryck, vassa kanter ellernagot annat skadligt miljofor-hallande.

2. När man ingriper inuti kylkretsen für att göra reparationer eller utav pågon annan orsak måste följande konventionella procedurer iakttas:

avlagsna kylvatskan,
- rensa kretsen med eninertgas,
utrymma,
- rensa med en inertgasigen,
- öppna kretsen genom slittning eller viaHardlödning.

1. Päfyllingen av kylvatskan skä Förvaras i de särskilda Förvaringscylindrarna.

Systemet skä "rengöras" med kvävgasutan syre (OFN)for att gora enhancesaker.Det kan varanödvändigtattupprepaden har processenfleraganger.Använd INTEtryckluftller syrefordetharabetet.

1. Cylindrarna ske hällas i vertikalt läge. Använd endast cylindrar som År lampliga for uppsamling av kylvästkor. Cylindrarna ske vara komplettam ed en tryckbegränsningsventil och tillhörande avständningsventil i fullgott skick. Aven en uppsätting kalibrerade vagar sca finnas tillgangliga.

1. Rörens ske ha kopplingar for frankoppling och det fär INTE finnas nagra Lackor. Innan uppsamlingsmaskinen används skadet kontrolleras att den fätt ett korrekt underhäll och att eventuella tillhörande elkomponenter ar Förseglade, for att forhindra antändning vid lackage avkylvätska.

2. Sakerställa att kylsystemet ar placerat på marken innan ni gårvidare med att fylla på systemet med kylvatska. Mark systemet nar

SV-10

pafyllningen arklar. Varsärskilt uppmärksam på attinte überbelasta kylsystemet.

1. Innan ni fortssätter med pafyllningen ske systemet undergo ettrycktest med kvävgas utan syre (OFN) och lackagetest after pafyllningen men fore driftsättningen. Det ar nödvändigt att utföra ett ytterligare lackagetest innan nilämnar anlaggningen.

2. Den uppsamlade kylvatskan ske Återlamnas till vatskeleverantören i den särskilda uppsamlingscylindern,och skriva den tillhörande anmärkningen om transport av spillet. Blanda INTE kylvatskor i uppsamlingsbehällarna och särskilt inte ic cylindrarna.

3. Om kompressorerna eller deras oljor behöver avlågsnas ska det sakerställas att de toms till en godtagbar niva für att vara sakra på att den lättantändiga kylvatskan inte blir kvar ismörjmedlet. Denna process ske utforas innan kompressorn sänds tillbaka till leverantörna. Använd endast elektrisk varme für kompressorenheten for att skynda på processen.
4. När installationen välärklar skanikkontrollera att detintefinns Nägot kylmedelsläckage.
5. R290-LADDNINGEN I MASKINEN ÅR 145 g. Eftersom erhoten ärindre øn m1=152g, enligt vad som fastställts av standarden IEC 60335-2-40:2022, har den inga installationsbegränsningar relaterade till installationsområdet.

0.5 - FÜRUTSEDD ANVÄNDNING

• Klimatanläggningen ske endast användas für Produktion av varm ell er kalluft (efter val) med detenda syfteatt uppnäen bekvam temperatur i omgivningen.
• En felaktig användning av anlaggningen (utomhus och inomhus) med eventuella skador som förorsakas på personer, foremål eller djur fritar OLIMPIA SPLENDID från allt ansvar.

0.6 - RISKZONER

• Klimataggregaten fär inte installeras i miljöer där det finns lättantändig gas, explosiv gas, i mycket faktiga omgivninger (kemtvättar, växthus osv.), aller i lokaler där det finns andra maskiner som genererar en stark källa till varme, i närhen av en källa med saltvatten eller svavelhaltigt vatten.

• Använd INTE gas, bensin erller andralettantändiga vätskor inär-heten av klimatanläggningen.

• Klimatanläggningen harintenågonfläkt För intagavfriskluftilokalen, vädra genom att öppna dörrar och fönster.

• Installera alltid en automatisk brytare och se till att det finns en särskild försörnjningskrets.

1 - BESKRIVNING AV APPARATEN

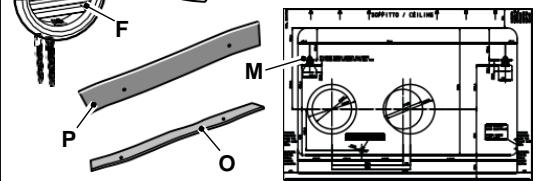

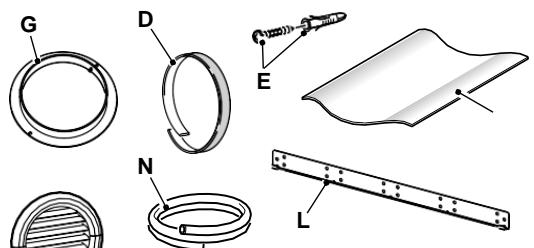

1.1 - LISTA ÖVER KOMPONENTER SOM LEVERERAS MED ANLÄGGNINGEN

Deenhetersom klimatanlaggningen bestaravforpackas individueltikartongemballage. Emballagen kan transporteras som enskilda enheter for hand av två personer erlerlastas pa en transportvagn alla tillsammans, högst tre forpackningar dock aftersomdethandlar om en inomhusenhet,llerenskilt när det gäller en utomhusenhet. Innan ni börjar med monteringen ska ni fösakra er om att ni har alla encheterna nara till hands.

A. UNICO NEXT-enhet
T1. Fjarrkontroll
C. Bruks- och underhãllsan-visiningar + garanti
D. Isoleringstejp (2 st.)
E. Kitmedskruvar och pluggar
F. Yttre galler for till- och franluft inklusive kedjor och kit for installation av galler (2 st.)
G. Inre flans (2 st.)
H. Folie für väggrör (2 st.)
L. Hållare for faste i väggen
M. Pappersmallforbornningav hal.
N. Kondensutloppsrö
O. Reningsfilter (gront)
P. Aktivt kolfilter (svart)

1.2 - MAGASINERING

Förvara Förpackningarna iett slutet utrymme som ár skyddatmot väder och vind och placerade på plank eller på en lastpall.

VÄND INTE UPP OCH NED PÅ FÖRPACKNINGEN OCH PLACERA DEN INTE HORISONTELLT

1.3 - MOTTAGANDE OCH UPPACKNING

Emballagetbestáravlámpligtmaterialochharforpackatsavexpertpersonal.

Enheterna levereras kompleta och imperfect skick, trots detta skanigora foljandevid leverans for att kontrollera speditionens kvalitet:

a. Vid mottagande av emballagen ske ni kontrollera att forpackningen inte ar skadad. Om så ar fallet ske ni ta emot varorna med forbehäll och ta foton av eventuella skador for att kunna visa de som bevis på skadorna.
b. Packa upp och kontrollera gentemot componentlistan att varje enskild del har levererats.
c. Kontrollera alla komponenterna sa att de inte har utsatts for skada under Transporten. Om sa ar fallet,cka ni meddela speditoren om de eventuella skadorna senast 3 dagarefterleveransengenomrekommenderatbrevmedframlaggandeavfotobevis.
d. Var försiktig under uppackningen och installationen av anlaggningen.
Vassadelarkanfororsaka skada, var särskilt uppmärksam på vassa kanter på strukturen och på kondensatorns och Förångarens flänsar.

Ingen information angäende skador utrustningen utsatts für kan beaktas after 3 davon leveransdatumet.

DomstoleniBRESCIAärbehörigvideventuella tvister som kankommaattuppsta.

Spara Förpackningen Åtminstone under hela garantiperioden, für eventuella speditioner till assistanscentrum vid behov av reparation. Kasta bort Förpackningarna i enlighet med gällande lagstiftning for avfallsdispondering.

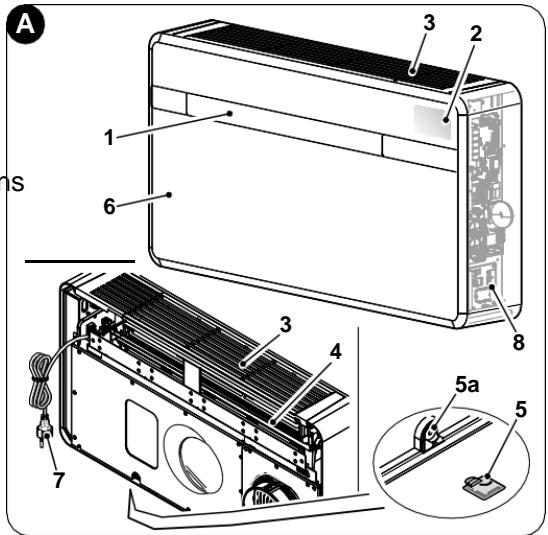

1.4 - BESKRIVNING AV APPARATENS KOMPONENTER (fig.A)

1. Fränluftsventil (Flap)
2. Konsol Förvisning av Funktioner och larm
3. Luftintagsgaller
4. Luftfilter
5. Klaff fornodutlopp av konders
   5a. Kondensavedling
6. Apparatens hölje
7. Nätkabel
8. Elpanel

2 - INSTALLATION

2.1 - INSTALLATIONSLÄGE

Fören korrekt installation och optimal Funktionsprestanda, skaninoga följa det som anges i den harhandboken.

Fösummelse att tillämpa de foreskrifter som indikerats, kan orsaka felfunktion i apparaten, fritta foretaget OLIMPIA SPLENDID für allt garantiansvar och für eventuella skador på personer, djur aller föremål.

Det ar viktigt att elsystemet uppyller kraven i bestammelserna, overensstammer med de uppgifter som indikeras i de tekiska Specificationerna och ar ordentlich jordad.

2.2 - LOKALENS STORLEK OCH EGENSKAPER DÄR KLIMATAN-LAGGNINGEN SKA INSTALLERAS

Innanklimatanläggningen installeras maste kylbehovet for sommaren (och for vintern på modeller med varmepump) avseende den berorda lokalen beräknas.
Juexaktare berakningen ardestobättrekommerproduktenattkunna fungera.
Hänvisä direkt till gällande lagstiftning for att kunna Göra beråkningen.
Forsarskilt viktiga applicacioner rader vi er att lasa varmetekniska specialstudier.

Savitt det ar möjlig这部分 ni hur som helst forsoka att begränsa de större varmebehoven med foljande forsiktighetsatgärder. Pá stora fönster som ar exponerade für solen ar det lámpligt att ha gardiner inomhus som kan dras für dess annu bättre solskydd utomhus (persiennes, verandor, reflekterande tejp osv.). Den luftkonditionerade lokalen这部分 forbli stängd sö lang tid som möjlig.
Undvikattändahalogenlampormedhöenergiförbrukning elleraandraelektriska apparater som absorberar mycket energia (ugnar, ángstrykjärn, kokplattor osv.).

2.3 - VAL AV ENHETENS POSITION

Förattuppnabastamöjligafunktion ochundvikafeellerfarotillstand,masteenhetens installationsplats inomhus uppfylla foljande krav:

a. Utsatt inte apparaten for varme ell erangkallor (fig. 3).
b. Sakerställ att utrymmet till höger och vänster om encheten är minst 60 mm och minst 80 mm ovenför encheten (fig. 2).
c. Enhetens nedre ledning skara varaminst 100 mm frang golvet forlag vagginstallation. Vid vaggmontering hegtupp maste avstandet fran taket vara minst 80 mm (fig. 2).
d. Denvägg därinomhusenhetenska fästas mäste vara stabil, robust ochlämpig für bara upp vikten.
e. Detskavaramojljatattlamnaettnödvändigtutrymmeruntenhetenföventuella underhällsingrepp.

f. Det fär inte finnas hinder För en fri cirkulation av luften i den övre luftintagsdelen (gardiner, växter, möbler) och För fränluften fram. Det kan orsaka sādan turbulens att anlaggningen inte kan fungera korrekt (fig. 3).

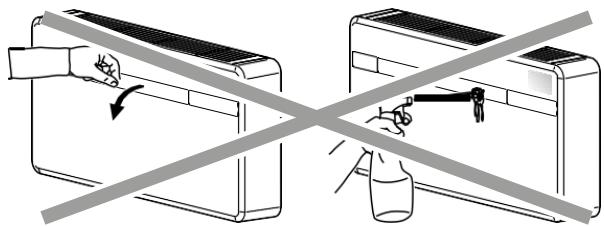

g. Spruta inte vatten ellern nagon annan typ av vatskord direkt pa apparaten (fig. 3).

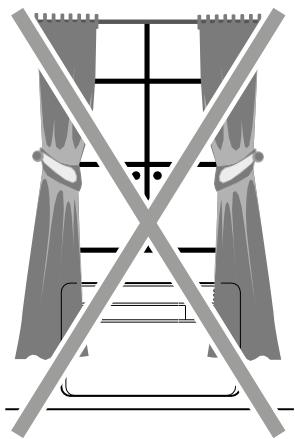

h. Apparaten fär inte vara placeradiett sādant lage att luftflödet ār riktat direkt mot personerna i närhen (fig. 3).
i. Forcera aldrig öppningen av luftavledningsflänsen (fig. 3).

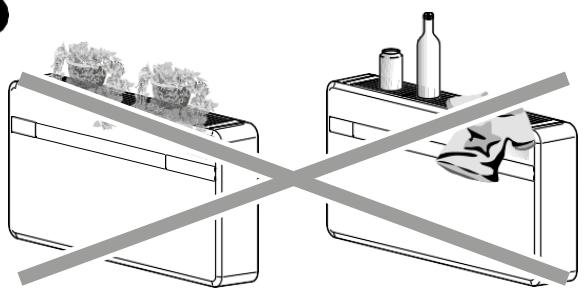

I. Placera inte flaskor, burkar, kläder, blommor ell er nàot annat objekt ovanpå luftintagsgallret (fig. 3).

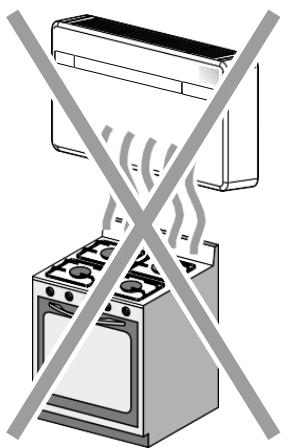

m. Installera inte klimatanlaggningen direkt ovanpæ en hushållsapparat (tv-apparat, radio, kylskap osv.) eller ovanpæ en värmekälla (fig. 3).

3

Apparaten ske installeras vid en yttervagg.

När ni har identiferat den rätta platsen für installation av apparaten, ienlighem med tidigare nämnda kriterier, skanikontrollera att det inte finns bärande strukturer aller system (balkar, pelare, hydraul- ledningar, elkablar osv.)pá depunkteder därniska borra hälen som ar nödvändiga for installationen.

Kontrollera annu en gäng att det inte finns nagra hinder faren fri luftcirkulation genom de hål som sk användas (växter och löv, brädBekländnad, persienner, for tatt sittande galler erller spjälverk osv.).

2.4 - MONTERING AV ENHETEN

Rören fär vara HöGST 1 meter länge, de skara vara släta invändigt och de fär inte vara böjda.

De medfoljande gallerna ske anvandas aller galler med likvardiga eigenskaper.

2.4.1 -Borra hal i väggen

Tvåhål skaborrasivagggen for attenheten skakunna fungera; Hålen kan vara både av en diameter på 162 mm som 202 mm.

Det går att installerera encheten UNICO NEXT istället for en UNICO SKY, UNICO STAR, UNICO SMART eller UNICO INVERTER-enhet utan att äandra de hål som redan finnsivagggen, med undantagfor detlillahåletforkondensutlopp. Isådant fall, skä det isoleringsmaterial som eventuellt finns i fränluftsöppningen tas bort for att inte försämra prestandan. Det behövs ett nytt hål även for fästhällarna.
- Borrningen avhålväggenskautforas medettlämpligtverktygssom underlättar arbetet och undviker skador eller overdrivna störningar for lunden.

Specialborrar (så kallade kärnborrar) med högt vridmoment och en reglerbar rotationshastighet,enligt den haldiameter som sca borras ar de basta verktygen for att borra stora hal i viggen.

For att undvikaatt detspridsmycket dammo och skrapiomgivningen, kankarnborrar koplas till ett utsugningssystem vilket i huvudsak bestar av en dammsugare som sha anslutas till ett tillbehör (typ av sugkopp) som sha placera placeras i narheten av borppunktten.

Gör sā här für att borra hälet:

• Placera den medfoljande borrallen (M) motvagggen och respektura minimiavständen frän taket, golvet och sidovaggarna som indikeras på själva mallen och som kan hallas i ratt lage med tejp (Y) (fig. 4).
  Genom att anvanda en liters borr elleresnyl,ritahhalensmittmycket forsiktigt innan de sedan borras (fig. 4).
• Borra de två hålen für till- och fränluft genom att använda en borrspets av en diameter på 202 mm (eller 162 mm) für kärnborren.

Hålen ská borras med en lätt lutnning neråt for att Förhindra att deteventuelltkommen in vatten frän ledningarna(fig.5).

Den större delen av det bortagna materialet stöts ut utåt och var därfor fösiktig sä att det inte träffar personer eller objekt som stared undertill. För attundvika sä gott det går att den utvändiga putsen går sönder skā ni vara mycket fösiktiga;när ni borrar den sista delen av hålet och lättla lite på kärnborrens tryck.

• Borrahalensomtidigareritatsutfordepluggarsomskaanvandasforfasthallarna (fig.6).

SV-18

Tillverkaren kan inte hãllas ansvarig foreventuella missbedömmingar av forankringens strukturella fasthet som forberetts av installatoren.

Vi uppmanar er därför att vara mycket försiktiga njn gör detta eftersom om det utförs på fel sätt kan det leda till allvarligaskador på personer och foremål.

Videnheter med värmepumpforvilka detinte forutsetsett kondensutlopp som arinbygtivagggen (sestycket2.4.2),maste detborrasetthalsompassararidet lage som indikeras i halmallen for att möjiggöra avledning av sjävalkondensen.

2.4.2 -Förberedning av kondensutloppet

För maskiner med värmepump ske det kopplas ett kondensutloppsrör (N) till klimatanlaggningen som sk anslutas tillrattöpping(X)pæenhetensbaksida. Innan luftutloppsröret fös in sca plug-gentas bort(B)(fig.7).En magnetventil garanterar kondensflödet frän det det inre kärlet nar maxniv'an uppnås.
För maskiner med endast kylning krävs det en anslutning av röret für kondens-avledning om det Förutses en Funktion med laga utvändiga temperaturer (lägreän 23^
- Dräneringen sker genom tyngdkraft. Därfor ard det oundvikligt att utloppsledningen har en minimulutning vid varje punkt på minst 3% . Röret som ska användas kan vara styvt allerenslang meden inred diameterpå minst 16 mm.

• Om ledningen mynnar uti eatt avloppssystem skadet foras in ett vattenläsinnan roretleder utihuvudavloppet. Vattenlåsetskavarabelagetminst300mmunder enchetens inlopp (fig.8).

• Om draineringsledningen tommer uti en behallare (dunk erler annat), skani undvika att dunken ar hermetiskt tillsluten och framfor allt att draineringsroret forblir nedsankt i vattnet (se fig.9).
  Hålet (J) für genomlopp av kondensröret skal alltid ha en lutning utåt (se fig.10).

Den exakta positionen rörinloppet skavaraplacatiförhällande tillenhetendefinieras pahalmallen.

Var försiktig i södant fall sä att det avledda vattnet inte förorsakar skador påller hinder För objekt eller personer.

Under winterperioden kan det har vattnet bilda isbelaggningar utvändigt.

När kondensutloppet kopplas in ska ni vara mycket försiktiga sö att ni inte klämmer gummislangen.

Vid drift på vintern med temperaturer som År likea med eller under 0^ , ska ni försåkra er om att kondensutloppsslangen År skyddad mot frost for att garantera dräneringen.

Viden langre tids drift på vintern med temperaturer som ar lagre an -5^ , skatillvalssatsen for uppvärmning av karet installeras.

2.4.3 -Montering av luftledningar och utvändiga galler

• After att ha borrat hålæn (med kärnborren), ska ni För a in plastfolien (H) i dem som levereras med klimatanlaggningen (fig. 11).

Folien (H) är formod für hälen på 202 mm. För hal på 162 mm skani klippa en remsa i folien på 130 mm på进展情况 (fig. 11).

lastfoliens langd ske vara 65 mmindre an vaggens.

Rulla folien (H) och for in den i hålet och var noga med att skarvlinjen alltid ar vänd uppåt(fig.11).

For att skära röret (H) räcker det att använda en vanlig kniv (fig. 11-12).

Gör sá här für att positionera de utvändiga gallren:

a. Applicera packningen (D) på vaggflansarna (G) genom att set till att de stammer overens med flansens ytterkant som visas i figur 13.
b. Fäst de två flänsarna med 2 pluggar av en diameter på 6 mm med de två fästhålen i horisontellt lage (figur 14 - 15 - 16).

c. För in fjäders n lla ögla med längt skaft på pluggens pinne (pà báda komponenterna) (fig.17).
d. Satt in de två pluggarna (med fjäder) frän det utvändiga gallrets framre del till dess att de klickar papiats (fig.18) och fäst sedan de två kedjorna i fjäders stora ögla.
e. Fattatagidetvåkedjornakoppladet till gallret med enhand.
f. Vik de utvändiga gallren och grip tag i dem med din fria hand i den viktadelen och sträck in fingrama inuti i de enskilda flänsarna (fig.19).
g. For in armen i roret till dess att det yttre gallret skjuter ut helt.
h. Oppna upp gallret igen och var noga med att halla fingrarna inuti flansarna.
i. Vrid gallrett till dess att flansarna ar helt horisontella och med lutningen vänd neråt.
I. Dra i kedjan och strack fjädern, haka sedan fast kedjans ring i sprinten rörgenomgången for den inre fländsen (fig. 20).
m. Kapa av de overflödiga maskorna pa kedjornam eden tang.

Använd endast de medfoljande gallren (F), aller galler med likvärdiga egenskaper.

2.4.4 -Förberedelse av hål på maskinen

Vidanvändning avrρa 162 mmfärnte borttageningen frändetbakrehöljethagjorts.

Vid användning av hal 0 202 mm, gör sá har:

a. Bryt av det bakre forformade skyddet med en tang (fig. 21-A).
b. Vrid sedan den del av skyddet som sca tas bort framåt och bakåt med handen till dess att den Återstående forformade delen bryts av (fig. 21-B).
c. Trimma det eventuella överskottet av isolering som ár kvar inuti hålet med en kniv (fig. 21-B).

2.4.5 -Placering av apparaten på fästhällare

Verka pà de två hålæn som tidigare borrats (se fig. 6) och fäst stödhällarna (L) i vöggen med de medfoljande skruvarna som hört till pluggarna (E) (fig.22a).

After att ha kontrollerat attfasshällarna ar ordentligt forankrade i vöggen,

att Förinställingarna für elanslutting och kondensavledning har forberetts (om det arnödvändigt),

gär det att ansluta klimatanlaggningen.

SV -

Gör sā här:

a. Applicera tejpen (A) for att ha referens-punktter for fasthakning av encheten (fig. 22b).

Tejpen kan tas bort nar encheten har fästs i vöggen.

b. Luft upp klimatanlagngingen och fatta tagidenpabottenssidorochhakafst den i hällarna (L) (fig. 23).

Foratt underlätta fasthakningsmomente skadu luta den nedre delen aningen i riktning mot dig själv.

• Elanslutningen och fixeringen av kon-densutloppet sca goras med genom att satta en trakil eller annat liknande objekt mellan apparaten och vagggen for att skapa ett lampligt avstand (se fig. 24).
  Närdetärklart skanikontrollera att det inte finns nagra springor bakom apparatens baksida (lden isolerande packningen ske sitta at ordentigt till vöggen) framforallt i området for ledningarna for till- och fränluft.

24

2.5 - ELANSLUTNING

Apparaten ar utrustad med en nätkabel med kontakt (anslutting av typ Y).

Vid användning av ett eluttag i narheten av apparaten behöver ni inte góra námgot annat ¬n att satta in kontakten.

nnan klimatanlaggningen anslut ske ni forsakra er om att:

• Spännings-och frekvensförsörnjningsvärdena följer detsomspecificeras i uppgifterna på markskylten som finns på apparaten.
• Försörjningsledningen ar utrustad meden effektiv jordanslutting och ar av korrekt dimension for klimatanlaggningens maxima absorption (minimitvärsnitt für kablar på 1,5mm2).
• Apparaten försörjs endast viaettuttag somärkkompatibelt med den medfoljande kontakten.

Ett eventuellt byte av nätkabeln ska endast utföras av behörig tekniisk service ell erav personal med liknande kompetens.

Det sca finnas en lamplig omnipolar brytare koplad till apparatens nattforsorjning i enlighet med de nationella installationsbestammelserna. Ni maste i vilket fall kontrollera att elforsorjningen ar ordentligt jordad och har lampliga overbelastnings- och/eller kortslutningssskydd (vi rekommenderar anvandning av en trog sakring av typen 10 AT aller andra anordninger med likvardiga Funktioner).

Det gär att Göra elanslutningen via en kabel som ar inbyggd i vöggen i det läge som indikeras i installationsmallen (rekommenderad anslutning for installation av utrustning högt upp på vöggen).

För att forbindra all risk För elchock ár det absolut nödvändigt att koppla frän huvudströmbryton innan nagra elansluttingar utförs och före varje underhällsingrepp på utrustningen.

Gör sā här für att byta ut nätkabeln:

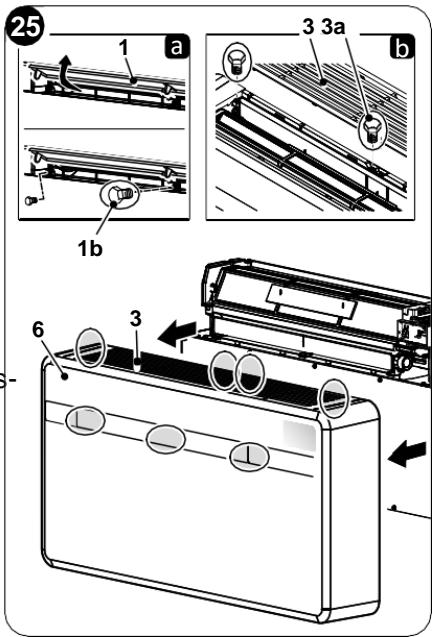

a. Lyft luftintagsgallret (3) och avlagsna de fyra skruvarna (3a) (bild 25a). Vrid ventilen (1) och avlagsna de tre skruvarna (1b) (bild 25b).
b. Avlagsna holjet (6).
c. Lossa kabelklamman (J1) och uttagsplintens lasskruvar (J2) (bild 26).
d. Dra av den befintliga kabeln och satt in dennya genom att folja sama forlopp.
e. Blockera de tre kabelpolerna i uttagsplinten (J2) och dra at skruvarna.
f. Las fast kabeln med klamman (J1).
g. Satt tillbaka apparatens holje (6).

Ovan namnda manöver ske utföras av specialutbildad personal som har de kvalifikationer som krävs enligt lag.

2.6 - KONFIGURATIONER GENOM MANÖVERPANEL

Gör sá här für att änder konfigurationerna:

a. Satt in kontakten i eluttaget for att forsorj a klimatanlagngeningen och darmed forsakra sig om att den ar i standby-lage.
b. Hållknappen MODEintryckticirka 10 sekundertills displayen visarparametern
c. Tryck på knapparna + eller - För att välja det parametervärde som skå ställas in (från P0 till P4).
d. Håll knappen MODE intryckt i cirka 2 sekunder tills per parameterns blinkar.
e. Tryck på knapparna + eller - För att välja det önskade värdet.
f. Tryck på MODE für att bekräfta det önskade värdet.
g. Tryck på Standby-knappen eller vänta cirka 20 sekunder För att avsluta parametrarnas konfigurationsprocedur.

2.6.1 - Konfiguration av elektroniken fur installation lågt aller högt upp på vöggen

Enheten kan installereras bade i den nedre delen av vagggen (inarheten av golvet) och i den övre delen av vagggen (i narheten av taket).

För att optimera fordelningen av luft och den ompivande komforten kan luftflödets riktning änderas genom att ändera fränluftsventilens position.

Konfigurationen fürhög väggmontering bestämmer en automatisk korrigering av rumstemperaturen på 3^ i värmeläge.

För en korrekt Funktion måste varjeändring av frånluftsventilens konfigurationen motsvara den relativäändringen av den elektroniska konfigurationen.

I konfigurationen for låg eller hög vaggmontering visar displayen P0.

För att ställa in den önskade konfigurationen ská du utföra de procedurer som ti-digare beskrivits och välja mellan parametern ψ (für takinstallation) eller (für golvinstallation).

2.6.2 -Konfiguration av Energy boost/System enable Ingangen på huvudkortets (Y1) klämma (Y2) kan användas for att aktivera Funktionerna ENERGY BOOST eller SYSTEM ENABLE(for klimatanlaggningen(bild28).

Ikontaktens konfiguration for Energy booster System enable visar displayen P1. Parametern kan ha ett varde pa mellan -5 och +5.

Med vardet PI = 0 , fungerar ingangen fran SYSTEM ENABLE.

När kontakten öppnas tvingas klimatanläggningen over till standby-läget.

Värdena <0 minskar Tseti kylnìng och ökar maskinens effekt (t,ex. om Tset=24°C och Energy boost = -3°C, fungerar maskinen som om Tset vore 21°C)

Värdena >0 ökar Tseti uppvärnning och ökar maskinen effekt (t,ex. om Tset=24°C och Energy boost = 3°C, fungerar maskinen som om Tset vore 27°C)

Föratt konfigurera apparaten für aktivering aven av de två Funktionerna, göså här:

a. Lossa skruvarna (3a) och (1b) och avlagsna apparatens hölje (6) (bild 25).
b. Lossa de sex fästskruvarna(X1).
c. Avlagsna elpanelens skyddsholje (3a) (bild 28).

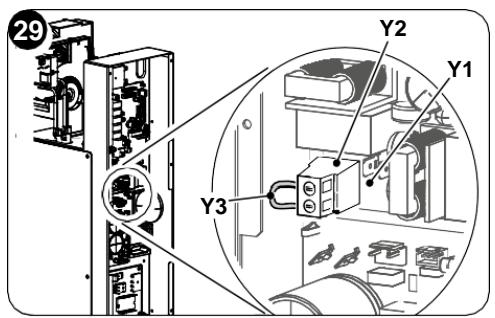

d. Taav omkopplaren som medfoljer (Y3) frän klämskruven (Y2) (fig. 29).
e. Satt tillbaka elpanelens skyddsholje (3a) med de sex skruvarna (X1).
f. Montera tillbaka frontholjet pāmaskinen.

Ingången skevara styrd av en ren kontakt, fri frän kapacitet.

Använd inte en kabel som är längerän 10 meter.

2.6.3 -Konfiguration av inmatningsinställning

I kontaktens konfiguration for Oppen aller Stängd visar displayen

For att ställa in den önskade konfigurationen skä du utföra de procedurer som tidigare beskrivits och välja mellan parametern (stängd Kontakt) eller (öppenkontakt).

2.6.4 -Konfiguration av mättenhet För temperaturen

I temperaturehetens konfiguration visar displayen P3.

For att ställa in den önskade konfigurationen skä du utföra de procedurer som tidi-gare beskrivits och välja mellan parametern (metriskt system) eller (brittiska mättsystemet).

2.6.5 -Konfiguration av värmepump/endast kallt/endast varmt

I konfigurationen av enchetens Funktionsläge visar displayen.

For att ställa in maskinen sá att den fungerar i både kylning och uppvärmning valjér du konfigurationen "HP" (värmepump).

Forattställainmaskinenså attdenfungerareendastikylningvaljerdukonfigurationen

"CO" (endast kylning).

For att ställa in maskinen sà att den fungerar endast i uppvärmning väljer du konfigurationen "HO" (endast värme).

Endastnär maskinen arinstalld på CO" ard det inte möjglattforutse maskinens kondensavledning. Sakerstall att maskinen inte arinstalld i uppvärmningslåget i installationsfasen via fjärrkontrollen/displayen/appen.

3 - ANVÄNDNING

3.1 - VARNINGAR

Installation och elanslutning av apparaten sca utforas av expertpersonal med behörighet som uppfyller kraven i gällande lagstiftning. Installationsinstruktionerna finns i det särskilda avsnittetienna handbok.

Inget objekt eller strukturellt hinder (möbler, gardiner, växter, bladverk, spjäljalusier osv.) färhindra det normala luftflödet både frän de inomhus- och utomhusgallren.

• Luta er inte aller ännu varre sitt aldrig på klimatanlaggningens hölje for att undvika allvarliga skador på de utvändiga delarna.
• Flytta inte frånluftsventilen manuellt. För att utföra detta moment skā ni alltid använda fjärrkontrollen.
• Vidvattenläckage frän apparaten skaden omedelbart stängas av och nätförsörjningen ske kopplas frän. Ring sedan:närmast auktoriserade servicecentrum.
• Under fonction i värmningsläge sörjer klimatanlaggningen periodiskt für att elimineraisen som kan bildas på det batteriet utomhus. I denna situation fortsätter maskinen att fungera men den skickar inte varmluft till rummet.
  Den här fasen kan vara från 3 minuter till maximalt 10 minutes.
• Rengör luftfiltret regelbundet enligt beskrivningen i avsnittet om detta (5.1.2).

Apparaten fär inte installereras i lokaler)där det uppSTAR explosivagaser eller)där det finns fuktighet och temperaturerutanfor demaxgränser som fastställs i installationshandboken.

3.2 - BESKRIVNING AV SIGNALKONSOLEN

Till hoger hegt uppe pã maskinen sitter tryckknapparna och lysdioderna vars functi tioner beskrivs nedan.

Tryckknappar

Innan ni utfor foljande arbetsuppgifter:skanitrycka pa en av knapparna for att aktiverakonsolen.

• Ökning av önskad temperatur (högstainstallbara värde 30^ / 86F
• Minskning av önskad temperatur.

(lägsta installbara värde i värmningsfasen 16^ / 61F , i kylfasen 18^ / 64F ).

Aktivering/inaktivering (standby) av klimatanläggningen och val av ventilations-hastigkeit.

• Kort tryckning für att välja minimi-, medel-,maximal aller automatisk ventilationshastigkeit.
  Längre tryckning for aktivering/inaktivering (standby).

MODE Välj Funktionläge och parameterinställning

• Kort tryckning (i mer an 2 sekunder) for att valja Funktionslage:for ventilation, kylnng, uppvärmning.
  Längre tryckning for att aktivera parameterinställningen om i standby.

• och - De ska tryckas in samtidigt i minst 5 sekunder for att aktivera/inaktivera tangetbordslåset

och MODE De ske tryckas in samtidigt och en langre stund (i minst 5 sekunder) for att nollställa indikeringen av smutsigt filter

Annat

IR Infrarod mottagare

B Ljusignal

FUNKTIONSFÖRHÄLLANDEN	DISPLAY(vit)	LED2wifi(grön)	LED1läge(röd/blà)	LED5timer(vit)
Standby	OFF	ON(*)	OFF	OFF
Kylläge	18÷30°C/64÷86F	ON(*)	BLÅ	X
Värmningsläge	16÷30°C/61÷86F	ON(*)	RÖD	X
Avfuktningsläge	--	ON(*)	BLÅ	X
Ventilationsläge	--	ON(*)	OFF	X
Automatisch läge	R	ON(*)	X	X
Timer aktiverad	X	ON(*)	X	ON
Konfigurationsparameter fürhög eller lögvgagg	PQ	OFF	OFF	OFF
Takinstallation	LP	OFF	OFF	OFF
Golvinstallation	DL	OFF	OFF	OFF
Ingånginställning	PZ	OFF	OFF	OFF
Öppning av kontakten EnergyBoost/System Enable	NC	OFF	OFF	OFF
Stängning av kontakten EnergyBoost/System Enable	NO	OFF	OFF	OFF
Ingånginställning	RP	Blinkar	OFF	OFF
Smutsigt filter	FI	X	X	X
ON (*) = Ansluten

3.3 - ANVÄNDNING AVFJÄRRKONTROLLEN

Fjärrkontrollen som levereras med klimatanlaggningen ar det instrument som gör det möjlg att använda encheten på ett bekvamrt satt. Det ar ett instrument som ska hanteras försiktigt och särskilt:

Undvika att blöta ner den (den fär inte rengöras medvatten eller lämnas ute iväder och vind).
- Undvik att lata den falla ner på golvet eller hårdastötar.
Undvik att utsatta den for direkt solljus.

Fjarrkontrollen fungerar med infrarod tekologi.

• För inte in hinder mellan fjärrkontrollen eller klimatanlaggningen under användning.
• Omandra apparater med fjarrkontroll anvands iomgivningen (TV, stereoanlaggnaring osv.), kan det uppsta störningar vilket kan leda till att den skickade signalen gär fölorad.
• Elektroniska lampor och lysör kan störa signalerna mellan fjärrkontrollen och klimatanläggningen.

• Ta ut batterierna om fjärrkontrollen inte ska användas under en langre tidsperioid.

• Fjärrkontrollens display inaktiveras after ett par sekunder av inaktivitet, tryck på en valfri knapp for att Återaktivera den.

3.3.1 -Isattning av batterierna (fig. 31)

For att satta in batterierna korrekt:

a. Dra av locket tillbatterifacket.
b. Satt in batteriet i det särskilda facet och set till att respektera den indikerade polariteten.

Var mycket noga med att respektura polariteterna som indikeras i botten av batterifacet.

c. Stang locket korrekt.

3.3.2 - Byte av batterierna

Batterierna skabytas utnär fjarrkontrollens display inte langre artydlig ellern nden inte langre andrar klimatanlaggningens installningar.

Använd alltid nya batterier och byt ut båda. Användning av gamla batterier eller en annan typ av batterier kan göra att fjärrkontrollen inte fungerar som denska.

Fjärrkontrollen fungerar med två alkaliska torrcellsbatterier på 1,5V (av typen AAA. LR03) (fig. 31). Efter utbyte av batterierna skafjärrkontrollens klockajusteras.

När de välär urladdade skā bàda batterierna bytas ut och kastas bort och lämnas in vid särskilda uppsamlingsställen erler i enlighet med lokala bestammelser.

• Om ni inte anvander fjärrkontrollen under ett par veckor eller langre, ska batterierna tas ut. Eventuellt lackage frän batterierna kan skada fjärrkontrollen.
• Batteriernas genomsnittlga livslängd under normal användning ar ungefär sex manader. Byt ut batteriernanär "bip"-ljudetfor mottagning avkommandot frän den inomhusenheten inte langre hör, ell er om sändningslampan på fjarrkontrollen inte langre tänds.

Ladda inte och montera inte isär batterierna. Kasta inte batterierna i eld. De kan brinna eller explodera.

Om batterivatskan rinner ut på hud eller kläder ska de tvättas noga med rent vatten. Använd inte fjärrkontrollen med batterierna som slackt. De kemiskaprodukterna i batterierna kan förorsaka brännskador erler andra hällorisker.

3.3.3 -Placering av fjärrkontrollen

Häll fjärkrkontrollen iett sändant lage att signalen kan nà apparatens mottagare (maximalt avständ ar ungefär 8 meter med laddade batterier) (fig. 32).

Om det finns hinder (möller, gardiner, väggar osv.) mellan fjärrkontrollen och apparaten reduceras fjärrkontrollens kapacitet.

3.4 - BESKRIVNING AV FJÄRRKONTROLLEN

Fjärrkontrollen ar gränssnittet mellan användaren och klimatanläggningen och dafür ard det viktigt attlāra sigalla dess Funktioner, hur de olika kommandona sca användas och vad symbolerna som visas betyder.

3.4.1 -Beskrivning av fjärrkontrollens knappar (Fig. 33)

B1 Aktivering/inaktivering (standby) ayenheten
B2 Knapp for Funktionlage ECONOMY/ ECO
B3 Knapp für funktionsläge SILENT
B4 Val av funktionslae -kylning > varmning > ventilation > avfuktning > automatisk
B5 Ökning/minskning av ventilations-hastigthet
B6 Installing av klocka/programmering
B7 Minskning/okning av onskad temperatur/klocka/programmering
B8 Aktivering/inaktivering av luftutlopp-sventilens svängande Funktion
B9 Display
B10 Aktivering/inaktivering av displaypå-slagning på maskinen
B11 Aktivering/inaktivering av program
B12 Val av önskad mättenhet for temperatur ^ C / ^ F genom att trycka samtidigt på knapparna B7

3.4.2 -Beskrivning av fjärrkontrollens display (Fig. 34)

D1 Indikering av fläktens hastigkeit aller dess automatiska Funktionslänge (AUTO)
D2 Värningsläge
D3 Kyllage
D4 Avfuktningsläge
D5 Önskad temperatur/klocka/programm-mering
D6 Nattfunktion (SILENT)
D7 Automatism Funktion
D8 Program 1
D9 Program 2
D10 Indikator for temperatur/klocka
D11 ECO-funktion aktiverad
D12 Lägsta, medel, max. ventilationshastigkeit
D13 Sändning av kommando pagar
D14 Installng av programmets avstangningsid
D15 Inställning av klocka/program
D16 Installng av programmets pasklagningstid
D17 Signal for urladdat batteri
D18 Tidrelä minutes

3.5 - BESKRIVNING AV KLIMATANLÄGGNINGENS FUNKTIONER

3.5.1 -Allman pâslagning och hantering av driften

Fjarrkontrollen gört det möjligt att styra systemet.
Fortatt sandakommandona till klimatanlaggningen ske fjarrkontrollens framre del varavandriktning motenhetens konsol.
Mottagningen av det skickade kommandot bekräfts genom avgivandet av en ljudsignal.
- Detstörstaavstedtmellanfjärrkontrollenochenhenär8meter Förattkommando ske kunna mottas (med laddade batterier).

3.5.2 -ECO-knapp

• Genom att trycka på knappen B2 på fjärrkontrollen aktiveras energibesparings Funktionen som automatiskt optimerar maskinens Funktioner på displayen visas symbolism D11.

3.5.3 -Påslagning/avstängning av apparaten

Tryck på knappen B1 på fjärrkontrollen För att aktivera eller inaktivera (standby) klimatanlaggningen.

Enhetens kontrollsystem ar forsett med ett minne, ina inställningar går dafür forlorade nar encheten stangs av.

Vid en langre periods stopp ske encheten stängas av genom att koppla是从 huvudströmbrytaren aller dra ut kontakten ur eluttaget.

3.5.4 - Funktion i laget "Kylning"

• Genomattanvändadettafunktionslaugeavfuktarochkylerenhetenneromgivningen.
• För att aktivera detta funktionsläge trycker du flera gänger på knappen B4 på fjärrkontrollen till dess att symbolen D3 für detsamma visas på displayen.
• Idethärfunktionslågetgårdetattställainden önskadetemperaturen och fläktens hastighet.

After tre minuter (som maximal tid) frän aktiveringen av det hare funktionslåget startas kompressorn och encheten börjar att sprida kalluft.

3.5.5 - Funktion endast i laget "Avfuktning"

Genom att anvanda detta Funktionslage avfuktar eheten omgivningen. Aktivering avenna fonction ar särskilt användbar under mellansäsongerna, dvs. under de dagar (till exempel, nar det regnar) när temperaturen på det hela taget ar behaglig men den mycket höga fuktigheten ar lite besvärlig.
- Idethärfunktionslågetignorerasbádeinställningenavomgivningstemperaturenoch inställningen av fläktens hastighet som alltid visar sig motsvara minimihastigheten.
- Därfor Försvinner alla indikationer om temperatur och fläkthastighet på fjärrkontrollens display och på manöverpanelen.
- För att aktivera detta funktionsläge trycker du flera gänger på knappen B4 på fjärrkontrollen till dess att symbolen D4 och den automatiska ventilationens symbol D1 (flätt过剩 forsta urtaget) visas på displayen.
I det hare laget ar det normalt att apparaten fungerar intermittent.

3.5.6 -Funktion endast i laget "Ventilation"

Genom användning av detta funktnsläge utfor inte encheten nàgon átgård varken for temperaturen eller for luftfuktigheten i omgivningen.
- För att aktivera detta funktionsläge trycker du flera gänger på knappen B4 på fjärrkontrollen till dess att symbolen D1 (flåkt over första urtaget) für automatisk ventilation visas på displayen.

• I det här funktslåget, beroende på temperatureninne i lokalen och den önskade installda temperaturen, regleras systemets temperatur och fläktens hastighet automatiskt (med undantag För Funktion i låget "avfuktning").

• För att aktivera detta funktionsläge trycker du flera gänger på knappen B4 på fjärrkontrollen till dess att symbolen D7 für detsamma visas på displayen.

3.5.8 - Funktion i laget "Värmning"

Genom att använda detta functionsläge värmer encheten upp omgivningen. Denna Funktion ar endast tillganglig for modellerna med värmepump (HP).
- För att aktivera detta functionsläge trycker du flera gänger på knappen B4 på fjärrkontrollen till dess att symbolen D2 für detvarsma visas på displayen.
- I det här faktionslåget går det att ställa in den önskade temperaturen och fläktens hastighet. Efter tre minuter (som maximal tid) från aktiveringen av det här faktionslåget startas kompressorn och encheten böjr att sprida varm luft.

Enheten sörjer periodiskt für att frosta av batteriet. Under hela den här fasen skickar inte klimatanlaggningen varm luft ut i rummet även om de olica inomhusdelarna forblir paslagna med undantag für luftfläkten. När utomhustemperaturerna arå laga kan det uppsta fordröjningar i overgangen frän lagsta hastighet till medel-ller maxhastighet från det ögonblick som signalen skickas med fjarrkontrollen. Liknande fordröjningar kan uppsta vid aktiveringen den rörliga deflektorns oscillering. Efter enchetens avstängning forblir den interna fläkten ifunktion i ytterligare ett par sekunder och)därefter stannar den och båda luftventilerna stångs.

3.5.9 -Kontroll av luftflödets riktning

Tryck på knappen B8 på fjärrkontrollen for att aktivera/inaktivera den rörliga deflektorns kontinueregiga svängning i luftutloppet (1).
- När den kontinuier Liga svängningen ar aktiverad,GOR annu en tryckning på knappen B8 det möjlig att blockera deflektorn for att erhälla den önskade vertikala riktningen for luftflöde

Den rörliga deflektorns position fär aldrig forceras manuellt.

3.5.10 - Kontroll av fläktens hastigkeit

Fläktens hastigkeit styrs via knappen B5 (pá fjärrkontrollen).

Genom att tryck flera ganger på den här knappen öndras hastigheten följande sekvens:

Låg > Medel > Hög > Automatism.

Destohögredeninstalldahastigheten ardestostörrearenhetenskapacitet,men den ar inte sa tystgaende.

• Genom att ställa in hastigheten till Automatism reglerar mikroprocessorn på enheten hastigheten automatiskt och häller den annu högre jus storre skillnad det ar mellan temperaturen i ompivningen och den installda temperaturen.
• Hastigheten reduceras alltid automatiskt i takt med att omgivningstemperaturen narmar sig den installda temperaturen.
• I avfuktningslåget går det inte att styra hastigheten aftersom apparaten endast kan fungera på låg hastighet.

• För att aktivera detta Funktionsläge trycker du på knappen B3 på fjärrkontrollen på displayen visas SYMBOLEN D6.
  Aktiveringenavfunktionen SILENT görtdetmöjigtatterhällamångaolikaresultat:

• gradvis ökning av den inställda temperaturen under kylning

• gradvis minskning av den installda temperaturen for värmning (endast HP-modeller)

• reducing av apparatens ludniva

• reducing av ventilationens hastighet

• För aktivering av Funktionen SILENT måste ni först välja functionslåget och den önskade temperaturen, aktivera sedan Funktionen SILENT genom att trycka på knappen B3.

• Minskningen av bruset medfor en optimering av brus och maskinens kyl-/värmeeffekt. Om kyl-/värmeeffekten i vissa perioder skulle vara otilräcklig, sca funktionen SILENT inaktiveras.

3.5.12 - Installng av timern

• Apparatens logik gört det möjlicht für användaren att utnyttja två olika timer-program (se stycket 3.5.14), tack vare vilka encheten kan inaktiveras och aktiveras (eller vice versa) på önskade tider (till exempl,:går det att aktivera den en kort,stund fore forutsedd hemkomst for att komma hem till en behagligare temperatur i hemmet).
• Om du önskar använda dessa Funktioner skä du Först och främst ställa in den exaktatiden(sestycket3.5.13) och)därefter ställa intimern på de önskadetiderna.

3.5.13 - Installng av klocka och timer

For att ställa in tiden skani ta fjärrkontrollen till hjälp sä har (fig.35):

a. Tryck på knappen B6 (SET TIMER) till dess att indikationen for timmar h (D10) visas på displayen.
b. Med knapparna B7 (+ och -) ställer du in timme.
c. Tryck på knappen B6 till dess att indikationen für minutes (D10) visas på displayen.
d. Med knapparna B7 (+ och -) ställer du in minuterna.
e. Tryck på knappen B6forallmemorisera tiden och fortsättamedprogrammeringen av timern.

3.5.14 - Installng av timerns tider (PROGR. 1 och PROGR. 2)

Det går att ställa in ett eller båda timer-programmen.

For att ställa in apparatens aktiverings- och inaktiveringstider idetvå programmen skau du använda fjärrkontrollen och göra sa HR (fig.36):

a. Tryck en eller flera gänger på knappen B6 (SET TIMER) till dess att symbolen 1 (D8) (aktiveringstidfor det 1_aprogrammet) och symbolen ON (D16) visas på displayen.
b. Med knapparna B7 (+ och -) ökar eller minskar du den tid du vill att klimatanläggningen aktiveras. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) är 30 minutes.
c. Tryck en eller flera gänger på knappen B6 (SET TIMER); till dess att symbolen 1 (D8) (aktiveringstid für det 1:a programmet) och symbolenOFF (D14) visas på displayen.
d. Med knapparna B7 (+ och -) ökar eller minskar du den tidningar du vill att klimatanlaggningen stängs av. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) År 30 minutes.

e. Tryckigen på knappen B6 (SET TIMER) till dess att symbolen 2 (D9) (aktiveringstid För det 2:a programmet) och symbolen ON (D16) visas på displayen.
f. Med knapparna B7 (+ och -) ökar eller minskar du den tid du vill att klimatanläggningen aktiveras. Den variation av tiden som kan ställas in med knapparna B7 (+ och -) är 30 minutes.
g. Tryckigen på knappen B6 (SET TIMER) till dess att symbolen 2 (D9) (aktiveringstid För det 2:a programmet) och symbolen OFF (D14) visas på displayen.
h. Med knapparna B7 (+ och-) ökar eller minskar du den tidningar du vill att klimatanlaggningen stängs av. Den variation av tiden som kan ställas in med knapparna B7 (+ och-) är 30 minutes.
i. För att gå tillbaka till det normala Funktionsläget trycker du en uller flera gänger på knappen B6 (SET TIMER) till dess att alla symbolerna fürenna inställning släcks på displayen.

3.5.15 - Aktivering och inaktivering av timern

När timerns program väl har ställts in går det att aktivera dem erller ej after behov. Aktiveringen kan avse ét t av det tvåprogrammen eller bàda. I synnerhet, varje gäng som knappen B11 (aktivering av programmen) trycks in andras situationen enligt följande:

Aktivering endast av det 1:aprogrammet.
Aktivering endast av det 2:aprogrammet.
- Aktivering av det 1:a och det 2:a programmet.
- Inaktivierung av bāda programmen.

3.5.16 - Aterställning alla fjarrkontrollens Funktioner

Genom att byta ut batterierna eller ta ut dem även bara for en kort stund, nollstalls fjarrkontrollens alla inställninger. Detta gör att alla timerns tidsinställningar som har sparats if fjarrkontrollen annulleras och fjarrkontrollen Återstaller alla fabrikinställningarna.

3.5.17 - Hantering av apparaten om fjärrkontrollen inte År tillganglig

Om fjärrkontrollen tappas bort, batterierna laddas ur ellre inte fungerar som de ska, kan klimatanlaggningen köras via knapparna på maskinen.

3.6 - RÄD FÖR ENERGIBESPARING

Nedan ger vi nägra enkla räd für en reducering av Förbrukningen:

• Håll alltid filtren rena (se kapitlet om underhäll och rengöring).
  Häll dorrarna och fönstren stängda i lokalen som sha luftkonditioneras.
• Undvik att solljus tränger in i rummet (vi reckommenderar att ni anvander gardiner, drar ner spjalalusierna aller stanger persiennerna).
• Täpp inte till encheternas luftflödesvögär (i in- och utlopp). Utöver att anlaggningen på sätt inte uppnpr en optimal kapacitet, äventyr det även dess korrekta Funktion och risk für irreparabla fel på encheten.

4 - FUNKTIONER OCH TILLBEHÖR

4.1 - WIFI

Enheten är forinställd für anslutning via appen. För mer information om användning av appen, konsultera Wifi-handboken.

4.1.1 -Anslutnng av apparat

a. Anslut apparaten till eluttaget och ställ klimatanläggningen i standby-läge.
b. Tryck 6 gänger på knappen SILENT på fjärrkontrollen.
c. Enheten avger ett bip-ljud och displayen visar HP.

4.1.2 -Installation av append

a. Öppna "App Store" aller "Google Play".
b. Sök after applanationen "OS Home" eller skanna QR-koden.

ios

Android

c. Ladda ned applikationen.

APPEN kan undergo änderingar och upddateringarutan foregående meddelande. Kontrollera kompatiliteten med enhetens operativsystem innan du installerar det på den.

4.1.3 -Registering av append

Sakerställattwifi-routernäranslutent till Internetinnanduregisterar dig som användare och går vidare med natverkskonfigurationen.

a. Sakerställ att encheten ár ansluten till en wifi-router.
b. Klicka på "Skapa ett nytt konto".
c. Angedin e-postadress och klicka sedan på "Hämta verifieringskod".
d. Ange den veriferingskod som skickas till den e-postadress som tidigare angivits. Om detinte kommt nagon kod inom nagra minutes trycker du på "Skicka veriferingskodigen" och vantar.

Om du inte fär nagote-postmeddelande med koden ska du kontrollera din inkorg i,mappen for skrappost.

e. Ställ in losenordet.

Om du redan har att konto går du vidare enligt beskrivningen:

a. Klicka på "Logga in".
b. Ange din e-postadress ochlösenord.
C. Klicka pá "Logga in".

4.1.4 -Användning av appen

Forattlaggattidenonskadeenheten,gorsa har:

a. Klicka på "Lagg till enchet" aller "+" högst upp till höger.
b. Välj apparaten UNICO NEXT genom kategorin i listen.
c. Sakerställ att encheten ár ansluten till wifi-nätet du vill använda.

Om ett annat wifi-nät stör konfigurationsprocessen måste det avlågsnas frän din enchet.

d. Anslut apparatens nätkabel till eluttaget. Aktivera sedan wifi-funktionen enligt den fregäende beskrivningen.
e. Om kontrollampan für wifi-funktionen blinkar på apparaten, tryck på "Bekräfta kontrollampan rapidly blink".

f. Angelösenordet fordet wifi-nätverk som används,tryck sedan på“Nästa"for att ansluta encheten.
g. Vänta tills apparaten aransluten.

Om anslutningen misslyckas sca du kontrollera att det bara finns siffror och bokstäver (inga specialtecken) i wifi-nätverkets namn och lösenord. Prova igen att utföra punkterna d, e och f.

h. När apparaten är ansluten går det att byta namn på den och välja det rum den är i

4.2 - MODBUS RTU RS485

Kommunikationsporten gör att klimatanläggningen kan utföra följande Funktioner:

• Skicka kommando till klimatanläggningen precis som fjärrkontrollen.
• Skicka en annan rumstemperatur till klimatanlaggningen som latelys av fran en vaggtermostat.
• Läs av klimatanläggningens Funktionstatus och konfigurera den.
• Felsök maskinens beteende.
  Styr fläkten och alla maskinbelastningar manuellt.

Somettalternativ till attanvandakontakten kan du anvanda densvarta (signal A) och bla (signal B) kabeln direkt.

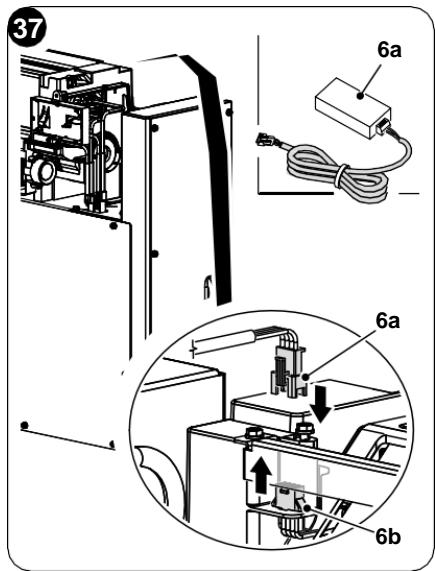

4.2.1 - Anslutning till MODBUS RTU RS485

For attansluta apparatent till MODBUS RTU RS485, gör sāhär:

a. Avlagsna apparatusens hölje (6).
b. Anslut MODBUS-kabeln (6a) till kontaktdonet (6b).
c. Anslut MODBUS-kabeln (6a) till USB-kabeln.
d. Anslut USB-kabeln till enPC.
e. Satt tillbaka apparatens holje(6).

5 - RENGÖRING OCH UNDERHÄLL

Innan ni gär vidare med nàgon typ av underhälls- och rengöringsinggrepp ska ni alltid försäkra er om att ha stängt av anlaggningen med hjälp av fjarrkontrollen ochatthadragitutkontakten ureluttaget (eller att ha ställt huvudströmbrytaren höGST uppläge "0" OFF).

Rör inte vid enchetens metalldilar när luftfiltren tas ut. De ar mycket vassa. Risk for skärskador aller sare.

5.1 - RENGÖRING

5.1.1 -Rengöring av apparaten och fjärrkontrollen

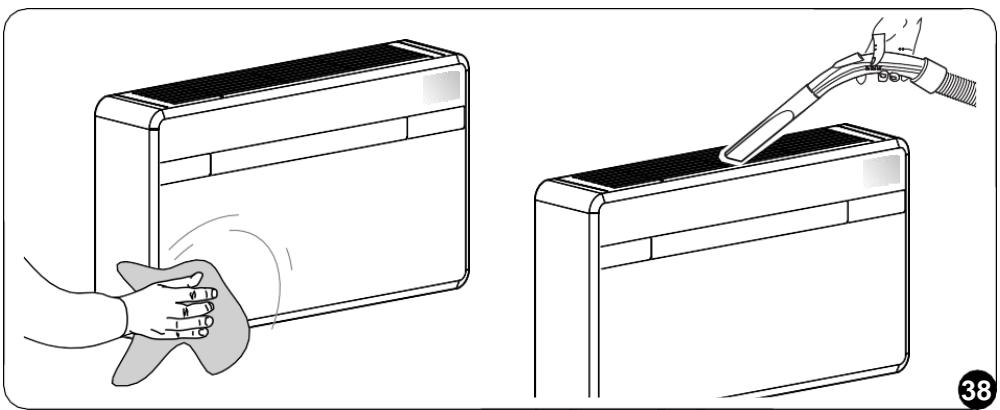

Använd en torr trasa für att rengöra apparaten och fjärrkontrollen (fig. 38).

Det gär att använda en trasa fuktad med kallt vatten for att rengörä apparaten om den ar mycket smutsig.

Sug upp mellan inloppsgallren och luftutloppet (fig. 38).

Använd inte en trasa som behandlats med kemiska medel aller som är antistatisk für att rengöra apparaten. Använd inte bensin, lösningsmedel, polermedel eller liknande rengöringsmedel.

Denna typ av produitter kan gora att plastytorna går sönder eller deformeras.

For att garantera en effektiv intern luftfiltrering och en god functiOn av er klimatanlaggning maste luftfiltret rengorAs periodiskt.

Lufffiltret sitter i den övre delen av apparaten.

Filterutdragning:

a. Koppla frän apparatenselförsörjning.
b. Stäng av encheten och vänta tills luftintagsventilen stängs.

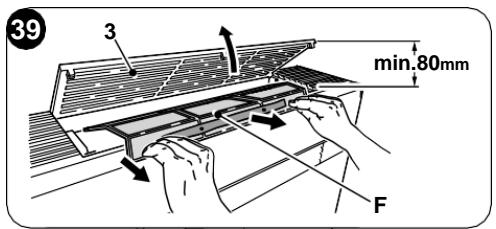

c. Lyft upp luftintagsgallret manuelt (3) (fig. 39).
d. Lyft upp filtrets främre del (F) och dra det welt lätt mot dig (fig. 39).

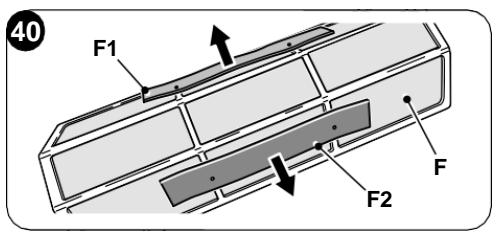

e. Tabort de två extra filtren från filterenheten (F) (fig. 40): (grönt reningsfilter ref. F1 -svart aktivt kolfilter ref. F2).
f. Tvatta och torka alla filtren ordentligt.

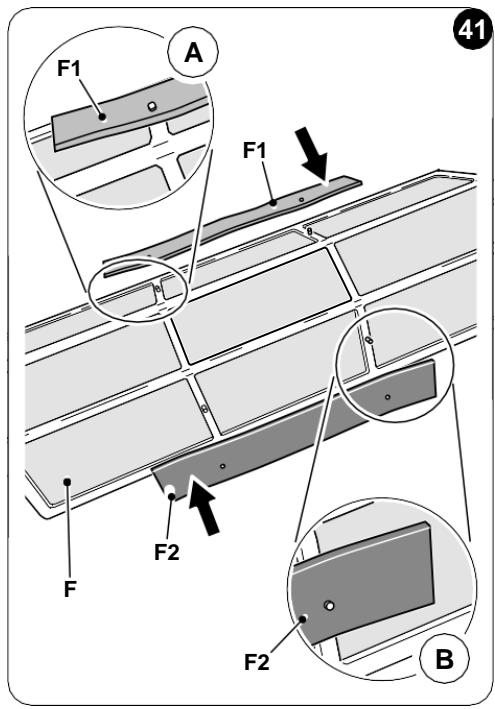

g. Sätt in det aktiva kolfiltret (svart) (ref. F2) på sprintarna i den främre delen av filtret (F) (bild 41b).
h. Sättin reningsfiltret (grönt) (ref. F1) på sprintarnaiden främredelen avfiltret(F) (bild 41b).

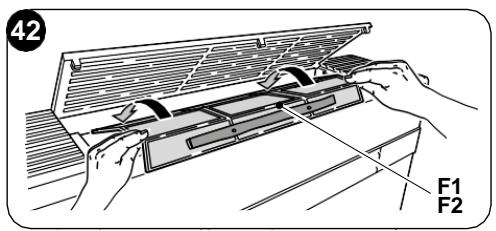

i. Montera tillbaka filterenheten (F) genom att in den bakre fliken i gallret (fig. 42).
I. Stäng luftintagsgallret manuelltigen (3) (fig. 37).

För att ta bort signalen für smutsigt filter, after att ha anslutit klimatanläggninger till nätspänningen, trycker du samtidigt på knapparna Standby och MODE i minst5 sekunder som finns på manöverpanelen (bild 30). På sä tatt raderas signalen om smutsigt filter och den relativä räkningen nollständs.

SV-44

5.2 - UNDERHÄLL

Om ni forutser att inte anvanda apparaten under en langre tidsperiod, gør sa hare:

a. Nollställ luftkonditioneraren och koppla frän forsörjningen.
b. Ta ut batterierna ur fjarrkontrollen.

Försök inte att reparera apparaten själva.

5.2.1 -Periodiskt unterhalb

Klimatanläggningen har utformats sà att det lopande underhålet reduceras till ett minimum.

Faktumärattdetendast derengöringsmomraknas upp neden behover utforas:

• Rengöring eller tvättning av luftfiltret varannan vecka eller varje gäng som den relativa röda lysdioden tänds (arbetsmoment som kan utforas av användaren, se användarhandboken).
• Rengöring av kondensbatteriet och av kondensens hanteringssystem.

Denna typ av arbetsmoment ske utforas periodiskt av behörig tekniisk personal och meden frekvens som ar beroende av installationsplatsen och användningens intensitet. Beroende på mängden av smuts kan ni begränsa er till en torrengöring (genom att blåsa med en batterikompressor och kar och rengöra med en mjuk borste och vara noga med att inte deformera flänsarna) eller utföra en mer genomgående rengöring, även en tvätt med särskilda rengöringsmedel.

5.2.2 -Uttömming av kondensvatten vid nödläge

Om det skulle fel på systemet for avledning av kodensvatten stannar klimatanlaggninger och indikerar larmkoden 20 på displayen på maskinens fråmre manöverpanel.

Forattkoramaskinentillfälligtivantanpà attsupportjänsten anländergårdetavleda vattnet med enkla Åtgärder som beskrivs nedan.

Innan ni gär vidare sca ni alltid försäkra er om att ha stängt av anlaggningen med hjälp av fjärrkontrollen och att ha dragit ut kontakten ur eluttaget (eller att ha ställt huvudströmbrytaren höGST uppi lage "0" OFF).

Öppna luckan (5) under encheten.

a. Taav locket (6a) och var noga med att forst stalla en stor behällare)darunder (minst fem liter)for att samla upp vattnet (fig.43).
b. När felet har atgårdatskommen supporttjansten att sörja for att stänga avledningsledningenigen.

5.3 - DIAGNOSTIK, LARM OCH FEL

5.3.1 - Felsökning

För användaren ar det mycket viktigt att kunna känna ingen eventuella avvikelser eller Funktionsfel vad gäller apparatens Förutsedda beteenden i dess normala drift. De vanligaste felen kan användaren dessutom själv enkelt Åtgårda (se stycket 5.3.4: Fel och Åtgårder).

För alla andra signaleringar (se stycket: 5.3.3) det ar alltid nödvändigt att kontakta teknik service"

Varje försök till reparation som utförts av icede behörig personal gör att garantin omedelbart upphör att gälla.

a. Kompressorn startup inte om innan en viss period har (cirka tre minuter是从foregående stopp).

• I apparatens funktionslogik har det forutsets en fordrojning mellan ett kompressorstopp och dess påfoljande omstart for att skydda kompressorn fran alltfor frekventa aktiveringar.

b. Under drift avenheternamed värmepumpi värmningsfasen kan pridningen av varm luft skeett par minuter after aktiveringen av kompressorn.

• Om fläkten skulle starta samtidigt som kompressorn sökommen det under de Första driftsminuterna att flöda ut overdrivet mycket kalluft i omgivningen (viket kan vara störande for personerna i rummet) aftersom apparaten annu inte ar i fullt driftsläge.

5.3.3 -Konsolens larm

Om att av följande larm på displayen finns kvar i mer än tre minutes sk ni kontakta ett Olimpia serveicecenter.

Felkod på displayen	Beskrivning av larm
1	Fel på temperatursond für utomhusluft
2	Fel på temperatursond für externt batteri
3	Fel på sonden für utloppstemperatur
4	Strömkort für högtemperaturskydd
5	Kommunikationsproblem für interna och externa logiska kort
6	Kompressorn har en onormal start (fasförlust, omvänd rotation)
7	Förlust av kompressorns rotationshestighet
8	Fel på strömkort
9	Strömfel
10	Ytterbatteriets temperatur är für hög (under uppvärmming)
11	Onormal intern fläktmotor med zero-crossing
12	Fel på EEProm yttre logik
13	Für högt utloppstemperaturskydd
14	Fel på den interna rumstemperatursonden
15	Fel på det inre batteriets sensor
16	Für lågt inre batteritemperaturskydd (vid kylning)
17	Für högt inre batteritemperaturskydd (under uppvärmming)
18	Fel på äterkopplingshestigheten für den externa fläktmotorn
19	Fel på äterkopplingshestigheten für den inre fläktmotorn
20	Larm für vattenivå
21	Fel på EEProm inre logik
22	Kompressorns ström är inte lämplig
24	Den yttre omgivningstemperaturen är für hög für attfungera vid uppvärmming
25	Den inre omgivningstemperaturen är für låg für att fungera vid kylning
26	Kommunikationsfel mellan det inre logiska kortet och drivenhenet
27	Bussöversprüning für drivrutinen
28	Undersprüning für bussens drivrutinen
30	Kompressorns strömskydd
31	Für högt ell er for lågt AC-spänningskydd für externt kort
32	AC-strömskydd für externt kort
33	DC-bussens spänningskydd är für högt ell er for lågt
34	Kommunikationsfel für drivrutin och siaplay

5.3.4 -Fel och Åtgårder

Felfunktion	Orsak	Vad behöver göras?
Apparaten startar inte	Strömavbrott	Vänta tills strömmen Återställs.
	Enheten har kopplats fränströmförsörningen.	Kontrollera att kontakten ärinsatt i vagguttaget.
	Sakringen aller termoskyd-det Är utlõst.	Byt ut sakringen aller Återställ termoskyddet.
	Fjällkontrollens batterierkan vara urladdae.	Byt ut batterierna.
	Dentid som ställts in medtimern kanvara felaktig.	Vänta eller annullera timerninställning.
Apparaten kyler inte/vär-mer inte tillräckligt	Felaktig temperaturinställ-ing.	Ställ in temperaturen påkorrekt sätt. Konsultera kapitlet "Användning avfjällkontrollen".
	Luftfiltret Är smutsigt.	Rengör luftfiltret.
	Dörrarna eller fönstren Är öppna.	Stäng dörrarna eller fönstren.
	Uttagen für de inomhus-ller utomhusenheternasinlopps-ller utloppsluft Ärblockerade.	Ta Först bort tilltäppning-arna och starta sedan omanläggningen.
	Skyddet på 3 minuter avkompressornharaktiverats.	Vänta.
	Enheten Är inställd påkylnings-ller uppvärnmingsläge.	Kontrollera det aktiveradeläget från fjällkontrollensdisplay.
Apparaten fungerar men konsolen (2) Är alltidsläckt.	Displayen har ställts in tillavstängt lage.	Återaktivera displayen frånfjällkontrollen.
Enheten fungerar menknapparna på konsolen(2) fungerar inte.	Tangentbordslaset Är ak-tiverat.	Från signalkonsolen skantangentbordslaset inakti-vas.
Omp problemetintehar atgårdats, kontaktanärmastetekniskservicecen-trum. Tillhandahålla detaljerad information om felfunktionen och om enhances-modellen.

0.-ALTALANOSINFORMACIOK 3

0.1.-SZIMBOLUMOK 3
0.2.-SZERKESZTOIPIKTOGRAMOK 3
0.3.-ALTALANOSFIGYELMEZTETESEK 5
0.4.-MEGJEGYZES A TERMESZETES HUTOKOZEGKHEZ 8
0.5.-RENDELTETESSZERU HASZNALAT 11
0.6.-KOCKAZATIZONAK 11

1.-ABERENDEZESLEIRASA. 12

1.1.-AKISZALLITOTTALKATRESZEKJEGYZEKE 12
1.2.-TAROLAS 13
1.3.-ATVETELESKICSOMAGOLAS 13
1.4.-ABERENDEZESALKATRÉSZEINEKLEÍRÁSA(Aábra). 14

2.-TELEPIES 14

2.1.-TELEPITESIMOD 14
2.2.-A LEGKONDICIONALO BERENDEZES TELEPITESI HELYSEGENEK MERETEI ES JELLEMZOI 14
2.3.-AZEGYSEGHELYZETENEKVALASZTASA 15

2.4.-AZEGYSEGÖSSZESZERELESE 17
