BRUKSANVISNING Caldorad 7 OLIMPIA SPLENDID

6 - SÄKERHETSKONTROLL (tippningsskydd)....11

7 - UNDERHÅLL OCH RENGÖRING......11

8 - FÖRVARING AV APPARATEN......12

9 - TEKNISKA DATA....12

ILLUSTRATIONER

Illustrationerna är samlade på de första sidorna i handboken.

0 - WARNINGSTEXTER

0.1 - ALLMÄN INFORMATION

Vi vill framför allt tacka dig för att ha valt en av våra produkter.

0.2 - SYMBOLER

De piktogram som beskrivs i följande kapitel gör det möjligt att snabbt och på ett enhetligt sätt tillhandahålla nödvändig information för en korrekt användning av maskinen under säkra förhållanden.

0.2.1 - Redaktionella piktogram

	Indikerar att detta dokument måste läsas igenom noggrant innan apparaten installeras och/eller används.
	Indikerar att detta dokument måste läsas igenom noggrant innan något underhålls- och/eller rengöringsarbete utförs.
	Indikerar att det kan finnas ytterligare information i bifogade handböcker.
	Indikerar att det finns information tillgänglig i användarhandboken eller i installationshandboken.
	Indikerar att servicepersonalen måste hantera apparaten i enlighet med installationshandboken.
	Signalerar till den berörda personalen att den beskrivna manövern medför en risk för elstöt om den inte utförs i enlighet med säkerhetsföreskrifterna.
	Signalerar till den berörda personalen att den beskrivna manövern medför en risk för fysisk skada om den inte utförs i enlighet med säkerhetsföreskrifterna.
	Signalerar till den berörda personalen att den beskrivna manövern medför en risk för brännskador till följd av kontakt med mycket varma komponenter, om den inte utförs i enlighet med säkerhetsföreskrifterna.

0.3 - ALLMÄNNA VARNINGSTEXTER

NÄR ELEKTRISK UTRUSTNING ANVÄNDS MÅSTE ALLTID DE GRUNDLÄGGANDE SÄKERHETSBESTÄM-MELSERNA FÖLJAS FÖR ATT MINSKA RISKERNA FÖR BRAND, ELSTÖTAR OCH PERSONOLYCKOR, INKLUSIVE FÖLJANDE:

Reserverat dokument i enlighet med tillämplig lag med

förbud för reproduktion eller överföring till tredje part utan ett uttryckligt godkännande från företaget OLIMPIA SPLENDID. Enheterna kan undergå uppdateringar och därmed ha andra detaljer än de som framställs, utan att det därför äventyrar betydelsen av texterna i denna handbok.

äs noga igenom denna handbok innan ni gpr vidare med någon typ av manöver (installation, underhåll, användning) och följ noggrant det som beskrivs i varje enskilt kapitel.

jörvara denna handbok och håll den i gott skick för all framtida konsultation.

1. Efter att ha avlägsnat emballaget ska ni försäkra er om att apparaten är i fullgott skick. Förpackningsmaterialet får inte lämnas inom räckhåll för barn eftersom de kan utgöra en fara för dem.

2. TILLVERKAREN ÅTAR SIG INGET ANSVAR FÖR PERSONSKADOR ELLER SKADA PÅ FÖREMÅL TILL FÖLJD AV EN FÖRSUMMELSE ATT IAKTTA BESTÄMMELSERNA I DENNA HANDBOK.

3. Tillverkaren förbehåller sig rätten att när som helst göra ändringar på modellerna, oaktat de väsentliga egenskaper som beskrivs i denna handbok.

nnan apparaten ansluts ska ni försäkra er om att uppgifterna på märkskylten motsvarar de som gäller för nätförsörjningen. Anslut enheten till en enfas växelströmförsörjning med den spänning som anges på enhetens märkskylt.

1. Installera apparaten enligt tillverkarens instruktioner. En felaktig installation kan orsaka skador på personer, djur eller föremål men tillverkaren kan inte hållas ansvarig för dessa.

2. Använd alltid apparaten enbart i vertikalt läge.

3. Vid användning av apparaten ska hela kabeln alltid vara utdragen.

4. Apparaten är utrustad med en nätkabel med kontakt (Y-anslutning). Om nätkabeln är skadad ska den bytas ut av tillverkaren eller av dennes tekniska service eller hur som helst av en person med liknande kompetens för att förhindra alla typer av risker.

1. Installera apparaten och se till att brytare och andra kommandon inte kan nås av dem som använder toaletten eller duschen.

2. Använd inte förlängningssladdar, om inte med särskild försiktighet.

3. Håll enheten på ett avständ av minst 1 m från andra objekt (bild 1).

14a. För att undvika risken för brand ska apparatens luftutlopp och luftintag hållas på minst 1 meters avständ från alla typer av objekt, gardiner, tyger eller brandfarliga material.

1. Placera inte apparaten i närheten av värmekällor.

2. Använd inte apparaten till att torka kläder.

1. Var försiktig så att främmande objekt inte kommer in i ventilations- eller frånluftsöppningarna eftersom det finns risk elstötar, brand eller skada på apparaten.

2. Undvik att kabeln rör vid de varmar ytorna under driften.

3. Dra inte kabeln under mattor, täcken eller gångmattor. Place- ra ut kabeln i områden där ingen passerar för att undvika att personer kan snubba över den.
4. Rulla, vrid eller linda inte kabeln runt apparaten eftersom det kan försämra eller bryta isoleringen.

5. Ställ inte undan apparaten medan den fortfarande är varm.

6. Använd inte apparaten utomhus eller på blöta underlag. Använd inte apparaten tillsammans med programmerings- enheter, timers eller andra enheter som kan förorsaka auto- matisk påslagning för att undvika brandrisker om apparaten är övertäck eller placerad på ett felaktigt sätt.

7. Apparaten är utformad för att användas på marken. Montera den inte i tak eller på väggar.

8. Använd inte apparaten nära gardiner, eftersom materialet kan sugas in i luftintagen (bild 3).
9. Undvik att hålla ut vätskor över apparaten.
10. Barn får inte leka med apparaten.
11. Enheten kan användas av barn över 8 års ålder och av personer med nedsatt fysisk, sensorisk och mental förmåga samt personer utan nödvändig erfarenhet eller kunskap förutsatt att de är under tillsyn eller efter att de har fått instruktioner om säker användning av enheten och har förstått de risker som enheten kan medföra.
12. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn.
13. Barn under 3 års ålder bör hållas utom räckhåll för enheten om de inte är under ständig tillsyn.
14. Barn mellan 3 och 8 år får endast slå på/av apparaten förutsatt att den har placerats eller installerats i dess vanliga funktionsposition, att de får tillsyn eller instruktioner om hur apparaten används säkert och att de förstår riskerna.
15. Barn mellan 3 och 8 år får inte sätta i kontakten, justera eller rengöra apparaten och inte heller utföra underhåll som åligger tillverkaren.

1. Vi rekommenderar att ni inte använder värmefläkten i ome-delbar närhet av ett badkar, dusch eller en pool.

1. OBSERVERA - Vissa delar i denna produkt kan bli mycket varma och ge upphov till brännskador. Försiktighet måste iakttas där barn och utsatta människor är närvarande.

2. Koppla alltid bort kontakten från strömförsörjningen före rengöring.

3. För en korrekt användning av apparaten FÄR MAN INTE:

a. Placera den omedelbart under ett fast eluttag

b. Dra i själva nätkabeln eller apparaten för att dra ut kontakten ur nätuttaget.

c. Lämna enheten exponerad för atmosfäriska ämnen (regn, sol, etc.).

e. Röra vid den med våta eller fuktiga händer.

1. Använd endast apparaten i enlighet med instruktionerna i den här handboken. Tillverkaren avråder från all annan typ av användning eftersom det kan förorsaka elstötar, brand eller personskador.

1. Den vanligaste orsaken till överhettning är beläggningar av damm eller ludd i apparaten. Avlägsna denna typ av ansamlingar regelbundet genom att koppla från enheten och dra ut kontakten och därefter dammsuga ventilationsöppningarna och gallren.

2. Använd inte frätande rengöringsmedel på apparaten. Rengör med en fuktig trasa (inte våt) sköljd i varmt tvålvatten.

3. Anslut inte apparaten till strömförsörjningen förrän den är fullständigt monterad och justerad.

4. Stäng av och använd det särskilda handtaget för att förfytta enheten (bild 2).

5. Tvätta inte eller sänk ner apparaten i vatten eller andra vätskor. Det kan leda till kortslutning eller brand.

nvänd inte apparaten i ett slutet utrymme, såsom inuti ett skåp, eftersom det kan ge upphov till brand.

1. Om uttaget och apparatens kontakt inte är kompatibla ska uttaget bytas ut mot ett annat lämpligt uttag av kvalifice-rad fackpersonal, som ska säkerställa att kablarnas tvär-snitt för uttaget är lämpliga för apparatens absorberade effekt. I allmänhet avråder vi från att använda adaptrar och/eller förlängningssladdar. Om det skulle vara oundvikligt att använda dem ska de uppfylla säkerhetskraven och deras strömbelastningsförmåga (A) får inte vara lägre än apparatens maximala kapacitet.

2. Använd inte apparaten i händelse av fel eller felfunktion, om sladden eller kontakten är skadad, eller om den har tappats eller skadats på något sätt. Stäng av apparaten, dra ut kontakten ur eluttaget och se till att den kontrolleras av kvalifice-rade fackmän.

3. Nedmontering, reparation eller rekonstruktion av en icke behörig person kan leda till allvarliga skador och ogiltigförkla-ra tillverkarens garanti.

4. Montera inte ned och utför inte heller ändringar på appara- ten.

5. Det är oerhört farligt att reparera apparaten på egen hand.

1. I närvaro av gasläckor från annan utrustning, ventilera omgivningen väl innan du använder apparaten.

2. Dra inte ut kontakten ur eluttaget förrän du har stängt av apparaten.

3. Om ni bestämmer er för att inte längre använda denna typ av apparat, råder vi er att ta den ur drift och klippa sönder nätkabeln efter att ha dragit ut kontakten ur nätuttaget.

4. OBSERVERA - För att undvika överhettning får apparaten inte täckas över (bild 4).

1. Vi råder er dessutom att oskadliggöra de delar av apparaten som skulle kunna utgöra en risk, särskilt för barn som kan tänkas leka med apparaten ur bruk.

2. Vid apparatens första användningstillfälle och efter en längre tids inaktivitet kan det hända att du hör ett svagt brus eller känner en viss lukt. Det är helt normalt och försvinner efter ett par minuters drift.

3. Enheten är utrustad med en viss mängd specialolja.

4. Vid oljeläckage måste de reparationer som kräver att oljebehållaren öppnas endast utföras av tillverkaren eller av en av dennes representanter.

5. I slutet av enhetens livslängd ska tillämpliga bestämmelser för avfallshantering iakttas.

0.4 - FÖRUTSEDD ANVÄNDNING

1. Apparaten får endast användas som elektriskt kylelement med det enda syftet att göra miljön som du vistas i behaglig.

2. Denna apparat är endast avsedd för hushållsbruk eller liknande, inte för kommersiellt eller industriellt bruk.

3. En felaktig användning av anläggningen med eventuella skador som förorsakas på personer, föremål eller djur fritar OLIMPIA SPLENDID från allt ansvar.

0.5 - OAVSIKTLIG OCH POTENTIELL FARLIG ANVÄNDNING

1. Använd inte apparaten i områden där bensin, färger eller andra lättantändliga vätskor används eller i omgivningar där det finns lättantändliga eller explosiva gaser.
2. Använd inte apparaten om det nyligen har sprutats insektsbekämpningmedel i lokalen eller om det finns rökelse som är tänd, kemiska ångor eller oljerester.
3. Använd inte den här apparaten i små rum där det finns personer som inte kan lämna rummet på egen hand, såvida inte en kontinuerlig tillsyn kan tillhandahållas.

Denna produkt ska endast användas i enlighet med de specifikationer som indikeras i denna handbok. En annan användning än den som specificerats kan leda till allvarliga olyckor. TILLVERKAREN ÅTAR SIG INGET ANSVAR FÖR PERSONSKADOR ELLER SKADA PÅ FÖREMÅL TILL FÖLJD AV EN FÖRSUMMELSE ATT IAKTTA BESTÄMMELSERNA I DENNA HANDBOK.

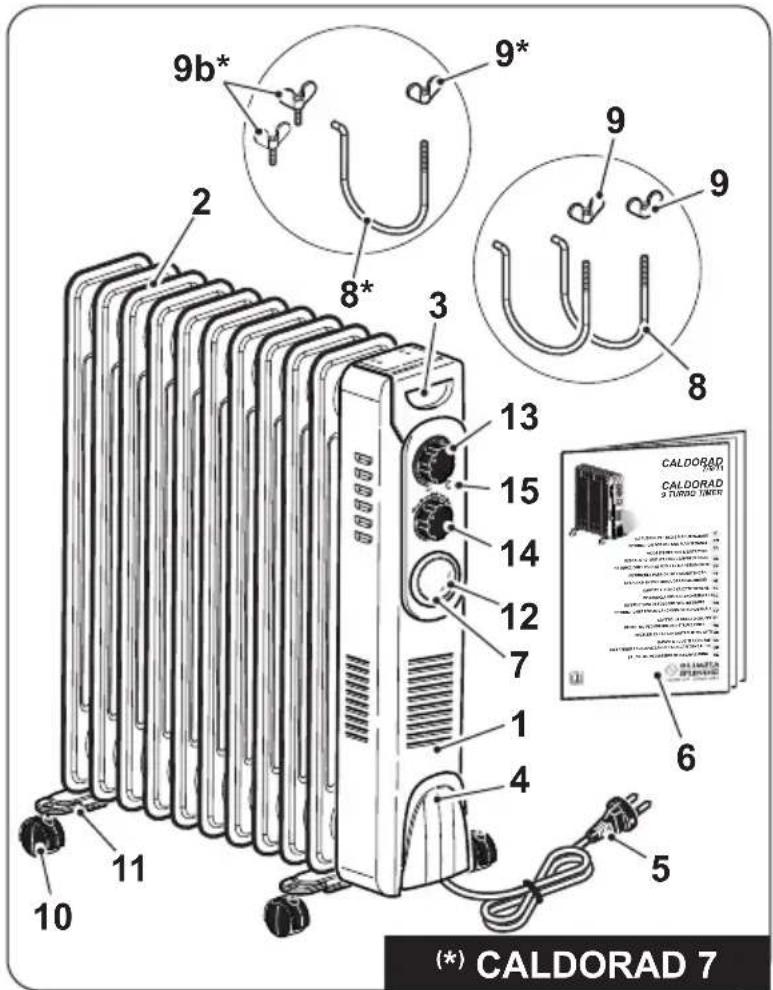

1 - BESKRIVNING AV APPARATEN OCH KOMMANDON

1. Enhetens stomme
2. Kylflänsar
3. Handtag
4. Hållare för nätsladd
5. Nätsladd
6. Bruks- och underhållshandbok
7. Vred för lägesval
8. U-formad konsol (2 st.) - (1 st .*)
9. Vingmutter (2 st.) - (1 st .*)
10. Hjul (4 st.)
11. Stativ för hjul (2 st.)
12. Lägesbrytare
13. Vred för justering av rumstemperaturen
14. ON/OFF-vred och justering av lufttemperatur i utlopp
15. Kontrollampa för enhet i drift

9b* 2 8* 3 13 15 14 12 7 1 4 10 11 5 9* 9 9 8 CALDORAD CALDORAD a turboo timer 6 (*) CALDORAD 7

2 - INSTALLATION

• När du har tagit bort förpackningen, se till att enheten är intakt; Om du är osäker, använd den inte utan kontakta professionellt kvalificerad personal.
  • Vänd apparaten upp och ned.

lacera enheten på en plan och stabil yta och säkerställ att den inte kan bli förstörd eller falla ned. Skydda stödytan.

• För in hållarna (8) i stöden (11) som visas i bild "5".
• Placera stöden (11) mellan de yttersta kylflänsarna (2) på enheten (1) (bild 6a).
• På modellen CALDORAD 7 fäster du stöden (11b) genom att dra åt skruvarna (9b) (bild 6b).
  • Vrid hållarna (8) uppåt (fig. 7).
• Lås fast stöden (11) genom att dra åt vingmuttrarna (9) (bild 8). Dra inte åt vingmuttrarna (9) för hårt.
  • Vrid enheten i vertikalt läge (bild 9).

- Använd inte enheten utan att först ha monterat stöd och hjul.

- Använd endast enheten i upprätt läge (handtag "3" högst upp). Alla andra lägen kan ge upphov till en riskfylld situation.

• Dra ut nätsladden helt och hålllet.
• Placera apparaten i en lämplig miljö och på en stabil och plan yta.
• Se till att gardiner eller andra föremål inte hindrar luftflödet (bild 3).
• Lämna minst 1 m fritt utrymme på sidorna, bakom och ovanför apparaten (bild 1).
• Säkerställ att vredet (14) är i läge "O" och att vredet (13) är i läge "MIN".
• Anslut kontakten till eluttaget.

- Säkerställ att nätverksdatan överensstämmer med det som anges på apparatens märkskylt.

- Placera ut kabeln i områden där ingen passerar för att undvika att personer kan snubbla över den.

• Vred i läge "O": avstängd enhet
- "ECO-MODULERANDE": vrid vredet till "ECO"-läge.
- "MEDELEFFEKT"-funktion: vrid vredet till läge " ●".
• "MAXIMAL EFFEKT"-funktion: vrid vredet till läge "●●"
- “TURBO” (*): vrid vredet till läge “●●★”.

(*) endast 9 Turbo Timer-modell

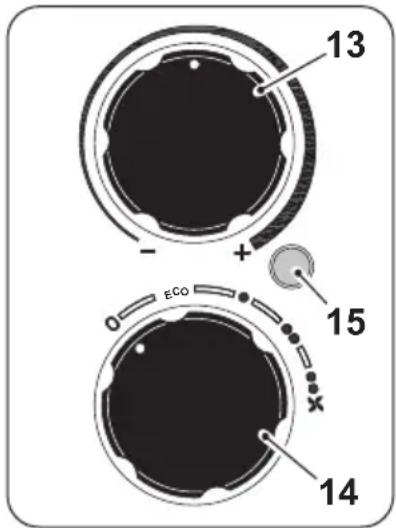

Vred "13" - Termostat

• Starta enheten genom att vrida vredet (14) till önskat effektläge; kontrollampan (15) tänds.
• För att ställa in rumstemperaturen till ett visst värde (temperaturkontroll), vrid vredet "13" medurs till ändläget (position "MAX").
• När den önskade temperaturen har uppnåtts i rummet ska du vrida vredet "13" aningen moturs tills enheten stängs av.
• Enheten återaktiveras nu automatiskt när rumstemperaturen sänks över det inställda värdet och stängs av igen när rumstemperaturen när det inställda värdet.

13 + - 15 ECO 14

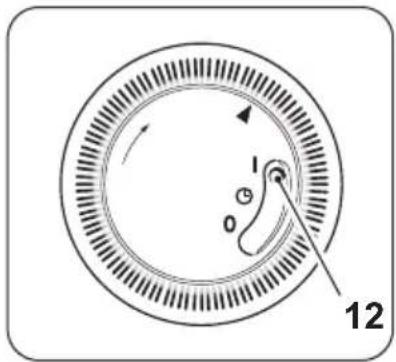

Vred "7" - Läge

Med brytaren (12) går det att välja tre olika funktionslägen:

• Kontinuerligt läge "I", det går att välja den önskade rumstemperaturen.
• Timer-läge ”, det går att ställa in en timer för avstängning av enheten.
• Kontinuerligt läge "0", det går att stänga av enheten.

1 0 12

För att stänga av enheten helt

- ställ vredet (14) i läge "0"; lysdioden (15) släcks. Dra ut kontakten ur eluttaget.

4 - FUNKTION

4.1 - VENTILATIONSLÄGE (endast 9 Turbo Timer-modell)

- Det går att välja det här läget genom att vrida vredet (14) till symbolen ” ”.

4.2 - TIMERLÄGE

• Den här enheten är utrustad med en intervalltimer (24h), vredet (7) består av 96 segment och varje segment representerar 15 minuter.
• Innan du ställer timern MÅSTE den aktuella tiden justeras:

- Vrid vredet (7) medurs och anpassa pilen till den aktuella tiden.

- För att ställa in timerläget, gör enligt följande:

• Skjut de segment utåt som representerar den tid när enheten ska förbli påslagen.
• Skjut de segment inåt som representerar den tid när enheten ska stängas av.

Exempel:

För att programmera påslagningen till 05:00 och avstängningen till 06:00 ska de 4 segmenten mellan numren 5 och 6 skjutas utåt.

- Reglera brytaren (12) i läge " " förlatt aktivera timern.

• Om brytaren (12) ställs på symbolen "l" börjar enheten att fungera i kontinuerligt läge och "Timer"-läget inaktiveras.
• Inställningarna för "Timer"-läget memoriseras när enheten stängs av. Om kontakten dras ut ur eluttaget uppdateras inte den aktuella tiden automatiskt.
• När kontakten ansluts igen MÅSTE den aktuella tiden ställas in igen enligt beskrivningen ovan.

5 - ÖVERHETTNINGSSKYDD

- Denna produkt skyddas av ett överhettningsskydd som stänger av enheten automatiskt vid kraftig överhettning.

I detta fall:

• dra ut kontakten ur eluttaget,
• vänta i cirka 30 minuter för att låta den svalna,
• hitta den möjliga orsaken till överhettningen (t.ex.något som täcker över enheten),
• kontrollera efter eventuella skador på enheten, nätkabeln och kontakten.

- Om det finns skador:

• anslut kontakten till eluttaget,
• starta om enheten.

Kontakta serviceassistans om enheten förblir avstängd.

6 - SÄKERHETSKONTROLL (tippningsskydd)

• Om enheten faller ned eller tippar över aktiveras tippskyddsbrytaren som stänger av den automatiskt.
• Enheten ska ställas i lodrätt läge för att den ska kunna återta normal drift.

7 - UNDERHÅLL OCH RENGÖRING

Innan du utför någon rengöring eller underhåll på apparaten, dra ut kontakten ur eluttaget och vänta tills fläkten stannar.

• Använd en torr trasa för att rengöra enheten.
• Om apparaten är mycket smutsig kan du använda en trasa fuktad med varmt vatten (max 50 °C) och ett milt rengöringsmedel för att rengöra de yttre delarna. Torka av med en torr trasa.
• Använd en borste eller en dammsugare för att ta bort damm från kylflänsarna (2) (bild 10).

- Se till att apparaten är helt torr innan du ansluter kontakten till eluttaget igen.

Använd inte en kemiskt behandlad eller antistatisk trasa för att rengöra enheten.

• Använd inte bensen, lösningsmedel, polermedel eller liknande rengöringsmedel. Denna typ av produkter kan göra att plastytorna går sönder eller deformeras.
• Använd inte oljor, kemikalier eller slipande produkter för att rengöra apparaten.
• Tvätta eller doppa inte apparaten i vatten.

- I händelse av ett fel på apparaten, försök inte plocka isär den utan kontakta återförsäljaren eller teknisk assistans.

- Om du inte tänker använda apparaten under en särskilt lång tid eller om du måste utföra arbeten som kan producera mycket damm, rekommenderar vi att du förvarar apparaten enligt följande:

• Stäng av enheten och dra ut kontakten ur eluttaget.
• Linda nätsladden (5) runt hållaren (4).
• Förvara apparaten på en sval och torr plats på avständ från fukt.

9 - TEKNISKA DATA

- Se tabellen på nästa sida.

FÖRORDNING (UE) 2024/1103
Kontakter	Olimpia Splendid S.p.AVia Industriale 1/3, 25060 Cellatica, Brescia, Italy
Identifiering av modellen	IMER (99617)
Data Symbol Värde Enhet
Värmeeffekt
Nominell värmeeffekt P	nom	2.900 kW
Lägsta värmeeffekt (indikativ) P	min	0.400 kW
Maximal kontinuerlig värmeeffekt P	max,c	2.900 kW
Extra förbrukning av el
I släckt läge P	o	0.25 W
I standby-läge P	sm	0.25 W
I inaktivt läge P	idle	0.25 W
I Standby-läge online P	nsm	N/A W
Säsongsbaserad energieffektivitet för rumsupp-värmning i aktivt läge	Js,on	85.5 %
Standby-läge med visning av information eller status			JA NEJ
			☐
Typ av värmeeffekt/kontroll av rumstemperatur			JA NEJ
Enfasig värmeeffekt utan kontroll av rumstemperaturen			☐
Två eller flera manuella faser utan kontroll av rumstemperaturen			☐
Med kontroll av rumstemperaturen via mekanisk termostat			☑
Med elektronisk rumstemperaturreglering			☐
Med elektronisk kontroll av rumstemperaturen och en daglig timer			☐
Med elektronisk kontroll av rumstemperaturen och en veckotimer			☐
Andra kontrollalternativ			JA NEJ
Kontroll av rumstemperaturen med närvarodetektering			☐
Kontroll av rumstemperaturen med detektering av öppna fönster			☐
Mec alternativet för fjärrkontroll			☐
Med adaptiv startkontroll			☐
Med begränsning av funktionstiden			☑
Med svartkroppstermometer			☐
Självlärningsfunktion			☐
Kontrollenhetens precision			☐
Identifiering av modellen	20/99619/99618)
Data Symbol Värde Enhet
Värmeeffekt
Nominell värmeeffekt P	nom	2.500 kW
Lägsta värmeeffekt (indikativ) P	min	1.200 kW
Maximal kontinuerlig värmeeffekt P	max,c	2.500 kW
Extra förbrukning av el
I släckt läge P	o	0.00 W
I standby-läge P	sm	N/A W
I inaktivt läge P	idle	0.00 W
I Standby-läge online P	nsm	N/A W
Säsongsbaserad energieffektivitet för rumsupp-värmning i aktivt läge	J_s,on	85.0 %
Standby-läge med visning av information eller status			JA NEJ
			☐
Typ av värmeeffekt/kontroll av rumstemperatur			JA NEJ
Enfasig värmeeffekt utan kontroll av rumstemperaturen			☐
Två eller flera manuella faser utan kontroll av rumstemperaturen			☐
Med kontroll av rumstemperaturen via mekanisk termostat			☑
Med elektronisk rumstemperaturreglering			☐
Med elektronisk kontroll av rumstemperaturen och en daglig timer			☐
Med elektronisk kontroll av rumstemperaturen och en veckotimer			☐
Andra kontrollalternativ			JA NEJ
Kontroll av rumstemperaturen med närvarodetektering			☐
Kontroll av rumstemperaturen med detektering av öppna fönster			☐
Mec alternativet för fjärrkontroll			☐
Med adaptiv startkontroll			☐
Med begränsning av funktionstiden			☐
Med svartkroppstermometer			☐
Självlärningsfunktion			☐
Kontrollenhetens precision			☐

0 - VAROITUKSIA....1

Symbolen på produkten eller på förpackningen indikerar att produkten inte ska betraktas som ett normalt hushållsavfall utan ska lämnas in vid en lämplig uppsamlingsstation för återvinning av elektrisk och elektronisk utrustning. Vid bortskaffande av denna produkt på lämpligt sätt bidrar ni till att undvika potentiellt negativa konsekvenser för miljö och hälsa, som kan vara ett resultat av ett olämpligt bortskaffande av produkten. För mer detaljerad information om återvinning av denna produkt, kontakta kommunkontoret, deN lokala avfallshanteringstjänsten eller butiken där produkten köptes. Denna förordning är endast giltig i EU-länderna.
