BRUKSANVISNING Caldo Cubic OLIMPIA SPLENDID

3.1 - FONCTION ANTI-FROID

(tippskyddsbrytare) 10

6-UNDERHÄLL OCH RENGÖRING. 10
7 - FÖRVARING AV APPARATEN. 11
8-TEKNISKA DATA. 11

ILLUSTRATIONER

Illustrationerna ar samlade pa de forsta sidorna i handboken.

0 - VARNINGSTEXTER

0.1 - ALLMÄN INFORMATION

Vi vill framfor allt tacka dig for att ha valt en av varaprodukter.

0.2 - SYMBOLER

De piktogram som beskrivs i foljande kapitel gör det möjigt att snabbt och på ett encheligt sätt tillhandahälla nödvändig information für en korrekt användning av maskinen under sakra Förhällanden.

0.2.1 - Redaktionella piktogram

Indikerar att detta dokument maste lasasigenom noggrant innan apparaten installeras och/eller anvands.

Indikerar att detta dokument måste läsas igenom noggrant innan nagot underhälls- och/eller rengöringsarbete utförs.

i	Indikerar att det kan finnas ytterligare information i bifogade handböcker.
	Indikerar att det finns information tillganglig i användarhandboken aller i installationshandboken.
	Indikerar att servicepersonalen@måste hantera apparaten i enlighet med installationshandboken.
	Signalerart till den berörda personalen att den beskrivna manövern medfor en risk För elstöt om den inte utförs i enlighet med sakerhetsföreskriffterna.
	Signalerart till den berörda personalen att den beskrivna manövern medfor en risk För fysisik skada om den inte utförs i enlighet med sakerhetsföreskriffterna.
	Signalerar till den berörda personalen att den beskrivna manövern medfor en risk För brännskador till följd av kontakt med mycket varma componenter, om den inte utförs i enlighet med sakerhetsföreskriffterna.

0.3 - ALLMÄNNA VARNINGSTEXTER

NÄR ELEKTRISK UTRUSTNING ANVÄNDS MÄSTE ALLTID DE GRUNDLAGGANDE SÄKERHETSBESTÄM-MELSERNA FÖLJAS FÜR ATT MINSKA RISKERNA FÜR BRAND, ELSTÖTAR OCH PERSONOLYCKOR, INKLUSIVE FÖLJANDE:

Reserverat dokument i enlighet med tillamplig lag med forbud for reproduction aller overforing till tredje part utan ett uttryckligt godkannande fran foretaget OLIMPIA SPLENDID. Enheterna kan undergo upddateringar och darmed ha andra detaljer an de som framstalls,utan att det darfor aventyrar betydelsen av texterna ienna handbok.

is noga igenom denna handbok innan ni gpr vidare med nagon typ av manover (installation, underhäll, användning) och följ noggrant det som beskrivs i varje enskilt kapitel.

Örvara denna handbok ochhall den i gott skick for all framtida konsultation.

1. After att ha avlågsnat emballaget ska ni försäkra er om att apparaten ar i fullgott skick. Förpackningsmaterialiet fär inte lämnas inom räckhäll for barn aftersom de kan utgöra en fara for dem.

2. TILLVERKAREN ÅTAR SIG INGET ANSVAR FÖR PERSONSKADOR ELLER SKADA PÅ FÖREMÁL TILL FÖLJD AV EN FÖRSUMMELSE ATT IAKTTA BESTÄMMELSERNA I DENNA HANDBOK.

3. Tillverkaren forbehäller sig ratten att Near som helst gora andringar på modellerna, oaktat de vasantlga egenskaper som beskrivs ienna handbok.

4. Innan apparaten ansluts ske ni försäkra er om att uppgifterna på märskylten motvarsar de som gäller for nätförsörjningen. Märskylten sitter på apparaten.

1. Installera apparaten enligt tillverkarens instruktioner. En felaktig installation kan orsaka skador på personer, djur aller foremål men tillverkaren kan inte hällas ansvarig För dessa.

2. Använd alltid apparaten enbart i vertikalt lage.

3. Vid användning av apparaten sca hela kabeln alltid vara utdragen.

4. Apparaten ar utrustad med en nätkabel med kontakt (Y-anslutning). Om nätkabeln ar skadad sca den bytas ut av tillverkaren aller av dennes teknska service aller hur som helst av en person med liknande kompetens for att forbhindra alla typ er risker.

1. Installera apparaten och se till att brytare och andra kommando inte kan näs av dem som använder toailetten aller duschen.
2. Använd inte fällngningssladdar, om inte med särskild försiktigkeit.
3. Håll encheten på att avständ av minst 1 m från andra objekt (bild 1).

14a. För att undvika risken För brand ske apparatens luftutlopp och luftintag hällas på minst 1 meters avständ från alla typer av objekt, gardiner, tyger eller brandfarliga material.

1. Placera inte apparaten i narheten av varmekällor.
2. Använd inte apparaten till att torka kläder.

1. Var försiktig sä att främande objekt intekommen in i ventilations- eller frånluftsöppningarna aftersom det finns risk elstötar, brand eller skada på apparaten.

2. Undvik att kabeln rör vid de varmar ytorna under driften.

3. Dra inte kabeln under mattor, täcken eller gangmattor. Placera ut kabeln i områden där ingen passerar for att undvika att personer kan snubba over den.
4. Rulla, vrid eller linda inte kabeln rund apparaten aftersom det kan försämra eller bryta isoleringen.
5. Ställ inte undan apparaten medan den fortfarande ar varm.

1. Använd inte apparaten utomhus eller på blöta underlag.

Använd inte apparaten tillsammans med programmeringsenheter, timers aller andra encheter som kan Förorsaka automatisk pålagning for att undvika brandrisker om apparatenär övertäck aller placerad på att felaktigt sätt.

1. Apparaten ar utformad for att anvandas på marken. Montera den inte i tak eller på vaggar.

2. Använd inte apparaten nara gardiner, aftersom materialet kan sugas in i luftintagen (bild 3).

3. Undvik att hälla ut vätskor over apparaten.

4. Barn fär inte leka med apparaten.

Enheten kan användas av barn over 8 árs álder och av personer med nedsatt fysisk, sensorisk och mental formàga samt personerutan nödvändig erfarenhet eller kunskap Förutsatt att de ar under tillsyn erler after att de har fätt instruktioner om saker användning av encheten och har forstätt de risker som encheten kan medföra.

Rengöring och underhäll som sca utforas av användaren fär inte utforas av barnutan tillsyn.

Barn under 3 árs álder bör hällas utom räckhäll for encheten om de inte ár under ständig tillsyn.

Barn mellan 3 och 8år fär endast slå på/av apparaten för-utsatt att den har placerats eller installererats i dess vanliga Funktionsposition, att de fär tillsyn eller instruktioner om hur apparaten används sækert och att de förstår riskerna.

Barn mellan 3 och 8årfar inte satta i kontakten,justera eller rengora apparaten och inte heller utfonna underhäll som alig- ger tillverkaren.

1. Vi rekommenderar att ni inte anvander varmeflakten i omedelbar närhet av ett badkar, dusch ell er en pool.

2. OBSERVERA - Vissa delar ienna produkt kan bli mycket varma och ge upphov till brännskador. Forsiktigkeit maste iakttas)darnbarn och utsatta manniskor ar narvarande.

3. Koppla alltid bort kontakten fran strömförsörjningen forengöring.

4. För en korrekt användning av apparaten FÄR MAN INTE:

a. Placera den omedelbart under ett fast eluttag

b. Dra i själva nätkabeln eller apparaten for att dra ut kontakten ur natuttaget.

c. Lämna encheten exponerad für atmosfäriska ämnen (regn, sol, etc.).

d. Lämna den onödigt isatt.
e. Rora vid den med vata aller fuktiga hander.

1. Använd endast apparaten i enlighet med instruktionerna i den har handboken. Tillverkaren avråder frän all annan typ av användning aftersom det kan fororsaka elstötar, brand el-ler personskador.

1. Den vanligaste orsaken till overhetting ar belaggninger av damm aller ludd i apparaten. Avlagsna denna typ av ansam- lingar regelbundet genom att koppla fran encheten och dra ut kontakten och)darefter dammsuga ventilationsoppningarna och gallren.
2. Använd inte frättande rengöringsmedel på apparaten. Rengör med en fuktig trasa (inte våt) sköljd i varmt tvålvatten.

3. Anslut inte apparaten till stromforsörjningen forrän den ar fullständigt monterad och justerad.

4. Stäng av och använd det särskilda handtaget für att förfyttta encheten (bild 2).

5. Tvätta inte eller sänk ner apparaten i vatten aller andra vätskor. Det kan leda till kortslutning aller brand.

Använd inte apparaten i ett slutet utrémme, sösom inuti ett skap, aftersom det kan ge upphov till brand.

1. Om uttaget och apparatens kontakt inte ar kompatibla ska uttaget bytas ut mot att annat lampligt uttag av kvalificerad fackpersonal, som sca sakerstalla att kablarnas tvarsnitt for uttaget ar lampliga for apparatens absorberade effekt. I allmanhet avrader vi fran att anvanda adaptrar och/ller forlangningssladdar. Om det skulle vara oundvikligt att anvanda dem ske de uppfylla sakerhetskraven och deras strömbelastningsformåga (A) fär inte vara lagre ¬an apparatens maximala kapacitet.
2. Använd inte apparaten i handelse av fel eller felfunktion, om sladden eller kontakten ar skadad, aller om den har tappats aller skadats på nagot sätt. Stäng av apparaten, dra ut kontakten ur eluttaget och se till att den kontrolleras av kvalificerade fackmän.
3. Nedmontering, reparation aller rekonstruktion av en icke behörig person kan leda till allvarlga skador och ogiltigfürklara tillverkarens garantiet.
4. Montera inte ned och utfor inte heller andringar på apparaten.
5. Det ar oerhört farligt att reparera apparaten på egen hand.

1. I narvaro av gaslackor fran annan utrustning, ventilera om-givningen väl innan du använder apparaten.
2. Dra inte ut kontakten ur eluttaget forrän du har stängt av apparaten.

3. Om ni bestämmer er for att inte langre anvandaenna typ av apparat, rader vi er att ta den ur drift och klippa sönder natkabeln after att ha dragit ut kontakten ur nituttaget.

4. OBSERVERA - För att undvika überhettning fär apparaten inte täckas over (bild 4).

5. Vi räder er dessutom att oskadliggöra de delar av apparaten som skulle kunna utgöra en risk, särskilt für barn som kan tänkas leka med apparaten ur bruk.

6. Vid apparatens Första användningstillfällie och after en langre tids inaktivitet kan det hända att du hör ett svagt brus eller känner en viss lukt. Det är helt normalt och försvinner afterett par minuters drift.

0.4 - FÜRUTSEDD ANVÄNDNING
55. Apparaten fär endast användas som varmekonvektor med det enda syftek att gora miljön som du vistas i behaglig.
56. Denna apparat ar endast avsedd for hushållsbruk eller liknande, inte for kommersielt aller industriellt bruk.
57. En felaktig använding av anlaggningen med eventuella skador som Förorsakas på personer, foremål aller djur fritar OLIMPIA SPLENDID från allt ansvar.

0.5 - OAVSIKTLIG OCH POTENTIELL FARLIG ANVÄNDNING

1. Använd inte apparaten i områden)där bensin, färger erller andra lättantändliga vätskor används eller i omgivningar)där det finns lättantändliga eller explosiva gaser.
2. Använd inte apparaten om det nyligen har sprutats insetktsbekämpningmedel i lokalen aller om det finns rökelse som ar tänd, kemiska Ångor eller oljerester.
3. Använd inte den har apparaten i små rum)där det finns personer som inte kan lämna rummet på egen hand, savida inte en kontinuerlig tillsyn kan tillhandahällas.

Denna produit ske endast anvandas i enlighet med de specifikationer som indikeras ienna handbok. En annan anvandning an den som specificerats kan leda till allvarlga olyckor. TILLVERKAREN ATAR SIG INGET ANSVAR FOR PERSONSKADOR ELLER SKADA PÅ FOREMAL TILL FÖLJD AV EN FÖRSUMMELSE ATT IAKTTA BESTÄMMELSERNA I DENNA HANDBOK.

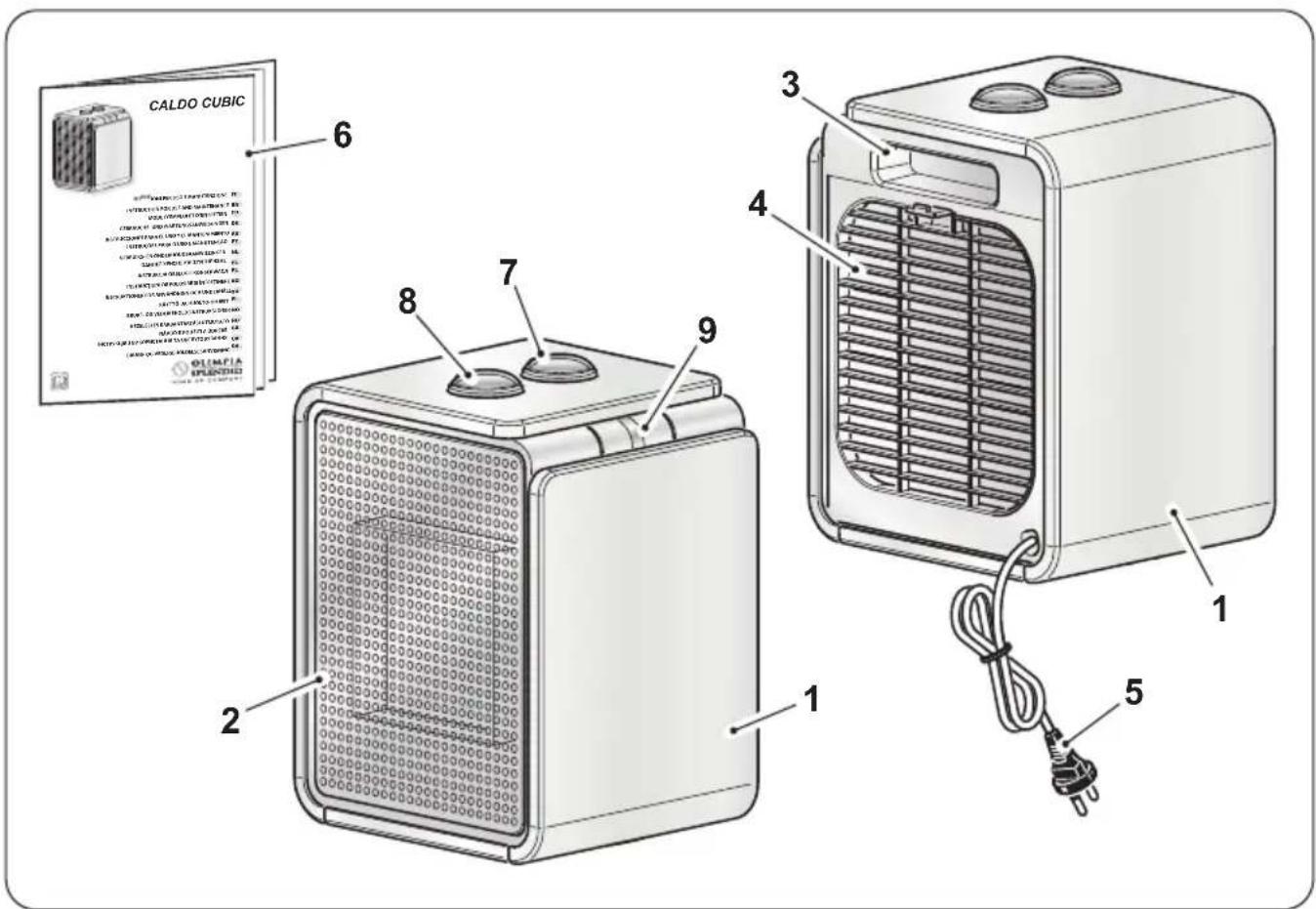

1 - BESKRIVNING AV APPARATEN OCH KOMMANDON

1. Enhetens stomme
2. Luftutloppsgaller
3. Handtag
4. Luftintagsgaller
5. Natsladd

6. Bruks- och underhällshandbok

7. Vred PÁ/AV och justering av varmeeffekt

8. Vred for justering av rumstemperaturen
9. Lysdiod for pâslagning av apparat

2 - INSTALLATION

• Enheten behöver inte installereras, den ska endast användas som barbar enchet.
• När du har tagit bort forpackningen, se till att encheten ar intakt; Om du ar osäker, använd den inteutan kontakta professionell kvalificerad personal.
• Dra ut natsladden helt och hallet.
• Placera apparaten i en lamplig miljö och på en stabil och plan yta.

• Se till att gardiner aller andra foremål inte hindrar luftflödet (bild 3).

• Lämna minst 1 m fritt utrémme på sidorna, bakom och ovanfor apparaten (bild 1).

• Sakerställ att vredet (7) är i läge "0".

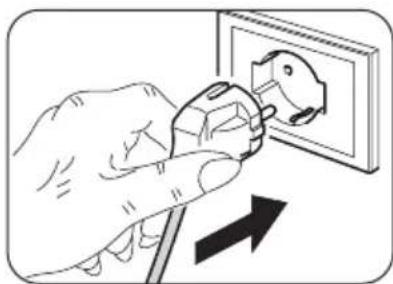

• Anslut kontakten till eluttaget.

Sakerställ att natverksdatan overensstämmer med det som anges på apparatens markskylt.

• Placera ut kabeln i områden)där ingen passerar for att undvika att personer kan snubbla over den.

3 - ANVÄNDNING

• Lysdioden (9) tänds Near vredet (7) ar installp nagot av funktionslagena for att signalera att apparaten ar i drift.

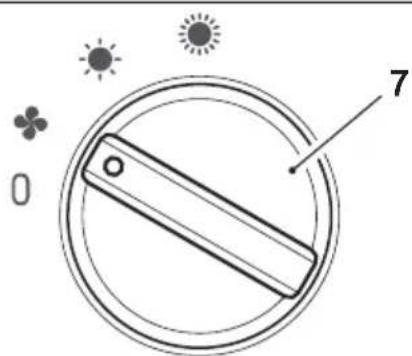

Vred "7"

Vrediage" 0": avstangd enchet
- "VENTILATION"-funktion: vrid vredet till lage".
- "MINSTA EFFEKT"-funktion: vrid vredet till lage".
- "MAXIMAL EFFEKT"-funktion: vrid vredet till lage".

Starta om encheten genom att vrida vredet (7) till lage ” ell er lage ”
- För att ställa in rumstemperaturen till ett visst varde (temperaturkontroll), vrid vredet "8" medurs tilländåget.
När den önskade temperaturen har uppnåtts i rummet skä du vrida vredet "8" aningen moturs tills encheten stängs av.
- Enheten Återaktiveras nu automatiskt nar rumstemperaturen sänks over det installda vardet och stängs avigen nar rumstemperaturen nar det installda vardet.

3.1 - FROSTSKYDDSFUNKTION

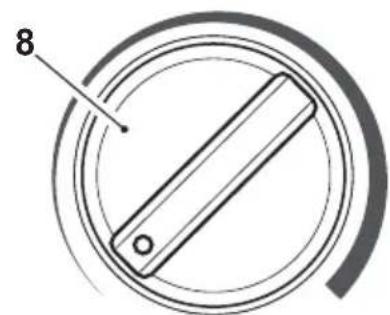

För att aktivera frostskyddsfunktionen mäste vredet (8) vara inställt på minimiläget, medan vredet (7) ská vara i läge “ö” eller i läge “På sässät aktiveras Funktionen automatiskt;när temperaturen sjunker till under 5^

4 - ÖVERHETTNINGSSKYDD

• Denna produit skyddas av ett überhettningskydd som stanger av encheten automatiskt vid kraftig überhettning.

Idetta fall:

• dra ut kontakten ur eluttaget,
• vanta i cirka 30 minutes for att lata den svalna,
• hitta den möjiga orsaken till überhettningen (t.ex.nagot som tacker over encheten),

• kontrollera after eventuella skador på encheten, nätkabeln och kontakten.

• Om det finns skador:

• anslut kontakten till eluttaget,

• starta om encheten.

Kontakta serviceassistans om encheten forblir avstangd.

5 - SÄKERHETSKONTROLL (TIPPNINGSSKYDD)

• Om,enhetenfallernedellertipparoveraktiverastippskyddsbrytaren somstangerav denautomatiskt.
• Enheten skä ställas i lodrätt lage for att den skä kunna Återta normal drift.

6 - UNDERHÄLL OCH RENGÖRING

Innan du utfor nagon rengoring aller underhall pa apparaten ske den stangas av genom att vrida pa vredet (7) till lage "0". Dra ut kontakten ur eluttaget och vanta tills flakten stannat.

• Använd en torr trasa für att rengörä encheten.
• Om apparaten ar mycket smutsig kan du anvanda en trasa fuktad med varmt vatten (max 50^ ) och ett milt rengöringsmedel for att rengöra de yttre delarna. Torka av med en torr trasa.
• Använd en pensel eller en dammsugare für att ta bort<damm fran luftintags-/utloppsgallren (bild 5).

• Se till att apparaten ar helt torr innan du ansluter kontakten till eluttaget igen.

• Använd inte en kemiskt behandlad eller antistatisk trasa für att rengörä,enheten.

• Använd inte bensen, Lösningsmedel, polermedel aller liknande rengöringsmedel. Denna typ avprodukter kan göra att plastytorna gär sönder eller deformeras.

• Använd inte oljor, kemikalier eller slipandeprodukter För att rengörar apparaten.

• Tvatta eller doppa inte apparaten i vatten.

• I handelse av ett fel på apparaten, försök inte plocka isär denutan kontakta Återförsäljaren eller teknik assistans.

7 - FÖRVARING AV APPARATEN

• Om du inte tänker använda apparaten under en särskilt lang tid aller om du maste utföra arbeten som kan producera mycket damm, rekommenderar vi att du forvarar apparaten,enigt foljande:

• Stäng av encheten och dra ut kontakten ur eluttaget.

• Förvara apparaten på en sval och torr plats på avständ frän fukt.

8 - TEKNISKA DATA

• Se tabellen på;nasta sida.

CALDO CUBIC	Data Symbol	ol Värde Enhet
Värmeeffekt
Nominell värmeeffekt		Pnom	1,8 kW
Lögsta värmeeffekt (indikativ)		Pmin	N/A kW
Maximal kontinuierlig värmeeffekt		Pmax,c	1,8 kW
Extra Förbrukning av el
Vid nominell värmeeffekt		elmax	N/A kW
Vid lagsta värmeeffekt		elmin	N/A kW
I standby-läge		elsb	N/A kW

Typ av värmeeffekt/kontroll av rumstemperatur	Ja	Nej
Enfasig värmeeffektutan kontroll av rumstemperaturen	☐	✔
Två eller flera manuella faserutan kontroll av rumstemperaturen	☐	✔
Med kontroll av rumstemperaturen via mekanisk termostat	✔	☐
Med elektronisk kontroll av rumstemperaturen och en daglig timer	☐	✔
Med elektronisk kontroll av rumstemperaturen och en veckotimer	☐	✔
Andra kontrollalternativ
Kontroll av rumstemperaturen med närvarodetektering	☐	✔
Kontroll av rumstemperaturen med detektering av öppna fönster	☐	✔
Mec alternatively für fjärrkontroll	☐	✔
Med anpassningsbar startkontroll	☐	✔
Med begränsning av Funktionstiden	☐	✔
Med svartkroppstemometer	☐	✔
