MANUAL DE UTILIZADOR Caldo Cubic OLIMPIA SPLENDID

1 - DESCRICÇÃO DO APARELHO E COMANDOS. 8

2-INSTALLAÇAO 8
3 - UTILIZACAO 9

3.1 - FUNCAO ANTI-FROST 10

4 - PROTEÇÃO SOBREAQUCIMENTO. 10
5 - CONTROLOS DE SEGURANÇA (interruptor antibasculamento) 10
6 - MANUTENÇAO E LIMPEZA 10
7 - CONSERVAÇÃO DO APARELHO......11
8 - DADOS TECNICOS. 11

ILUSTRACOES

As ilustracoes são agrupadas nas páginasas iniciais do manual

0 - ADVERTÉNCIAS

0.1 - INFORMAÇÉS GERAIS

Gostaríamos, em primeiro lugar, de agradecer-lhe por dar preferência a um aparecido produzido pela mesma Empresa.

0.2 - SIMBOLOGIA

Os pictogramas indicados no capítilo seguente permitem fornecer rapidamente e de forma exclusiva informações necessarias à correta utilizesçao da boaina em condições de seguranca.

0.2.1 - Pictogramas editorialis

Sinaliza que o presente documento deve ser lido com atençao antes de instalar e/ou utilizer o aparelho.

Sinaliza que este documento deve ser lido cuidadosamente antes de qualquer operacao de manutencao e/ou limpeza.

i	Sinaliza que poderá haber informations adcionais emmanuals anexados.
	Indica que está disponible informações no manual de'utilisation ou no manual de instalação.
	Indica que a equipe de assistência deve manusear o aparecido de acordo com as指示os do manual de instalação.
	Indica ao pessoalinteresting que a operação descritaa presente, se não efetuada no respeito das normas de segurança, o risco de sofrer umchoque eletrico.
	Sinaliza à equipe que a operação descritaa presente, se não for efetuadacemprindo as normas de segurança, o risco de sofrer danos fisicos.
	Sinaliza à equipe que a operação descritaa presente, se não for efetuadacemprindo as normas de segurança, o risco de sofrer queimaduras porcontacto com componentes com elevated temperature.

0.3 - ADVERTÉNCIAS GERAIS

AO USAR EQUIPAMENTOS ELETRICOS, É NECCESSÁRIO SEGUIR SEMPRE AS PRECAUÇões Básicas DE SEGURANÇA PARA REDUZIR OS RISCOS DE INCÉNDIO, CHOQUES ELETRICOS E LESÓES CORPORAIS, INCLUINDO O SEGuinTE:

Documento reservado nos termos da lei com probicao de

reproducao ou de transmissao a terreiros sem explicita autorização da Empresa OLIMPIA SPLENDID. Os apareiros podem, sofrer atualizacoes e, portanto, estarar particulares differentes daqueles月至sados, sem que isto constitua prejuizo dos textos contidos neste manual.

Leia atentamente o presente manual antes de proceder a qualquer operacao (instalaçao, manutençao, Utilização) e seguir rigorosamente o descririto nos capítulos individuais.

conserve atentamente este manual para eventuais consultas futuras.

1. Àpos a remoção da embalagem, garanta a integridade do aparelho; os elementos da embalagem não devem ser deixados ao alcance das crianças, boa são potenciais fontes de perigo.
2. O FABRICANTE NÃO ASSUME NENHUMA RESPONSABILIDA DE POR DANOS CAUSADOS PELO NÃO CUMPRIMENTODAS REGRAS CONTIDAS NO PRESENTE LIVRETO.

3. O fabricanteerva-se o direito de efetuar alteracoes aois seu modelos a qualquer momento, sem prejuizo das caracteristicas essenciais descritas neste manual.

4. Antes de ligar o aparelho assegure-se que os dados dapla sejam correspondentes ao da rede de distribuicao eletrica. A placacde dados está localizada no aparelho.

1. Instale o aparelho observando atentamente as instruções do fabricante. Uma instalação incorreta pode causar danos a pessoas, animais ou bens,elines quais o fabricante não pode ser responsabilizzato.

2. Utilize o aparecido sempre e sente na posicao vertical.

3. Ao utilizes o aparelho, deslige sempre todo o cabo.
4. O aparecido está equipado com um cabo de alimentação com ficha (ligação tipo Y). Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu的服务 de assistência técnica ou por uma和个人 com qualificação semelhante, de modo a prevenir todos os riscos.

1. Instale o aparelho garantindo que os interruptores e os outros controlos não sejam alcancáveis por aqueles que usam a casa de banho ou o chuveiro.

2. Não use extensões, exceto com cuidado especial.

3. Mantenha o aparecido a uma distência deleo menos 1m de outros objetos (fig. 1).

14a. Para fazer o risco de incendios, mantenha as saidas e as entradas de ar do aparelho aleo menos 1 m de distança de quando quer objectos, cortinas, tecidos ou materiais inflamáveis.

1. Não coloque o aparecido perto de fontes de calor.
2. Não utilize o aparecido para fazer a roupa.

1. Tenha atençao para que nenhum objeto estranho entre nas aberturas de ventilacao ou exaustao, quando o risco deCHOque eletrico, incendio ou danos ao aparelho.

2. Evite que o cabo toque em superficies quentes durante o acontecimiento.

3. Não cubra o cabo com tapetes ou cobertas ou instale-o ao longo de guias. Posicao o cabo em zonas livres de passagem para prevenir os riscos de tropeamento.

4. Não enrole, torça ou envolva o cabo ao redor do aparelho,驻村. pois este pode enfraquecer e quebrar o isolamento.

5. Não guarde o aparecido quando ainda estiver quente.

1. Não utilize o aparecido ao ar livre ou sobre superfícies molhadas.

2. Não utilize o aparecido em combinação com programadores, temporizadores ou outros dispositivos que o fazer ligar automaticamente para fazer o risco de incêndios no caso do aparecido estar coberto ou posicionado incorretamente.

3. O aparecido foi concebido para uma utilização no solo. Não instale no teto ou nas paredes.

4. Não acontece o aparecido perto de cortinas, porque o material pode ser sugado para as entradas de ar (fig. 3).

5. Evite derramar liquidos no aparelho.

6. As crianças não devem brincar com o aparelho.

O aparelho pode ser utilizado por crianças de idade não inferior a 8 anos e por pessoas com reduzidas capacidades fisicas, sensoriais ou mentalais, ou que não possuem experiencia ou os conheçimentos necessários, desde que sejam vigiadas ou então,deois de terem recebido as instruções relatives à utilizesação em segurarva do aparelho e compreendido os perigos a ele inerentes.

A limpeza e a manutenção quedeerao ser realizadas peloutilizador não deverao ser efetuadas por crianças sem asupervisao de umadulto.

1. As crianças com idade inferior a 3 anos devem ser mantidas à distência e continuamente supervisionadas.

As crianças com idade entre os 3 e os 8 anos devem somen- te ligar/desligar o aparelho, desde que tenha sido colocado ou instalado na sua posicao normal de functiOnamento e que estas recebam vigilancia ou instruções relativas à utilizacao do aparelho em seguranca e que percebam os seu's perigos.

As crianças com idade entre os 3 e os 8 anos não devem inserir a ficha, regular ou limpar o aparecido nen tem executar a manutenção a cargo do utilizador.

1. Recomenda-se não utilizes a estufa nas imediações da banheira, do chuveiro ou de uma piscina.

2. ATENÇÃO - Algumas partes do presente produits podem tornar-se muito quentes e provocar queimaduras. É necessário prestar atençao ond esao presentes crianças e pessoas vulnárveis.

3. Desligue sempre a ficha da alimentaçãoétrica antes de efetuar a limpeza.

4. Para uma utilização adequada do aparecido, NÃO DEVE:

a. Colocá-lo imeditamente sob una tomatoes de corrente fixa

b. Puxar o cabo de alimentação ou oproprio aparecido para desconectar a ficha da tomada eletrica.

c. Deixa-lo exposito a agentes atmosféricos (chuva, sol, etc.).

d. Deixá-lo inserido desnecessariamente.
e. Tocá-lo com asões molhadas ou humidas.

1. Utilize o aparelho apenas de acordo com as instruções fornecidas neste manual. O fabricante não recomenda nenhum除外 tipo de uso, porque可能导致 chocques electricos, incendios ou ferimentos pessoais.

1. A causa mais comum de sobreaquecimento é a acumulação de po e cotão no aparecido. Remova regularamente estas acumULATIONS desligando o equipamento da tomada de corrente e aspirando os orificios de ventilação e as grelhas.

2. Não utilize produits de limpeza abrasivos no aparecido. Limpe com um pano humido (não banhado) enchuguado com água morna e sabão.

3. Não connecte o aparecido à alimentaçãoétrica até que não está a totalmente montado e regulado.

4. Desligue e use a alavanca onde estiver disponible para realizar os movimientos (fig. 2).
5. Não lave ou vergulhe o aparecido em água ou em outros liquidos. Poderação ocorrer curto-circuitos ou incéndios.
6. Não ligue o aparecido numa area fechada, como um armário, soit poderá provocar um incêndio.

1. Em caso de incompatibilidade entre a ficha do aparelho e a tomada elétrica, estaULTima deve ser substituía por pessoal profisionalmente qualificado, que se certifique de que a secção dos cabos da nova tomada é adequada à potência absorvida pelo aparelho. Em geral, autilizaçãode adaptadores e/ou extensões não é recomendada; se a suautilização tornar-se essencial,devem cumprir as normas de seguranca em vigor e a sua capacidade atual (A) não deve ser inferior à maior do aparelho.

2. Não utilize o aparecido em caso de falha ou mau functionamento, se o cabo ou a ficha estiverem danificados ou se tiverem caído ou estiverem danificados de alguma forma. Deslgue o aparecido, desconnecte a ficha da tomada eletrica e Solicite a sua inspeçaoRUNTO A PessoAL profisionalmente qualificado.

3. As operações de descentamagem, reparo ou reconversão realizadas por pessoas não autorizadas podem acarretar danos graves e a anulação da garantia do fabricante.
4. Não desmonte nem modifique o aparelho.
5. A execuição de reparações por contapropria é extremamente perigosa.

1. Na Presence de perdas de gás de outros équipimientos, ventile bem o ambiente antes decisionar o aparelho.

2. Não desconecte a ficha da tomada de corrente antes de ter desligado o aparelho.

3. No caso de decideir não utilizes mais um aparecido deste tipo, recomenda-se de torná-lo inoperante cortando o cabo de alimentação,(before de ter desligado a ficha da tomada de alimentação.

4. ATENÇÃO - Para fazer o sobreaquecimento, não cubra o aparecido (fig. 4).

5. Recomenda-se,重点领域 disso, de tornar inócuas as partes do aparelho susceptíveis de constituir um perigo, especialmente para as crianças que poderiam'utilizar o aparelho fora de uso para os seu jogos.

6. No primeiro uso eAFPs um longo periodo de inatividade do aparelho, pode ouvir um leve ruido ou um pouco de cheiro. Euma condicao normal que desaparece aposalguns minutos de operacao.

0.4 - USO PREVISTO

1. O aparecidosoleve ser uso como um termoventilador com ounico objetivo de tornar a divisaoonde está hospedadocomfortavel.

2. Este aparecido é destinado apenas para uso dométrico ou similar, e não para uso comercial ou industrial.

3. Umautilização inapropriada do aparecido pode causar danos a pessoas, animais ou bens e isenta a OLIMPIA SPLENDID de qualquer responsabilitadé.

0.5 - USO NÃO PREVISTO E POTENTIALMENTE PERIGOSO

1. Não use o aparelho em和地区 onde gasolina, tinta ou outros liquidos inflamáveis são usados ou armazenados, ou em ambientes onde gases inflamáveis ou gases explosivos está presentes.
2. Não utilize o aparelho em locais tratados recentamente com inseticidas na forma de gás, com incenos aceses ou na presence de vapeores químicos ou resíduos olevos.
3. Não use este aparecido em salas muitasoccupationes por pessoas que não podem sair da sala por contapropria, a menos que sera fornecida uma supervisão constante.

Este produit deve ser utilizes unicamente de acordo com as espécificações indicadas no presente manual. Uma utilizaçãoDIFFERente daquela especificada poderáistar graves lesões. A EMPRESA FABRICANTE NÃO ASSUME RESPONSABILIDADES POR DANOS A PESSOAS OU COISAS DERIVANTES DA FALTA DE CUMPRIMENTO DAS NORMAS INCLUIDAS NO PRESENTE MANUAL.

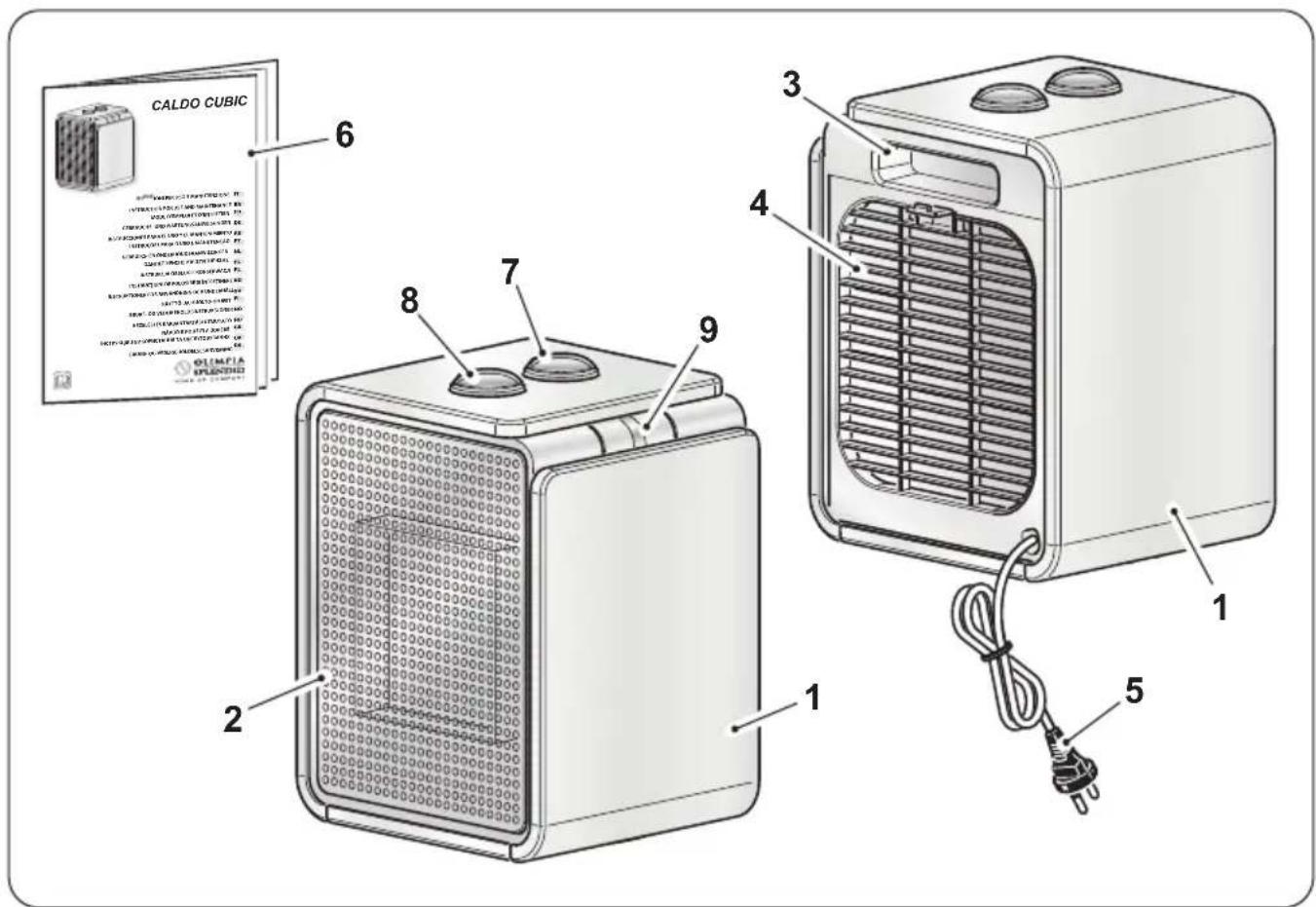

1 - DESCRIÇÃO DO APARELHO E COMANDOS

1. Corpo aparelho
2. Grelha de saía de ar
3. Pega
4. Grelha de entrada de ar
5. Cabo de alimentação eletrica

6. Libreto de uso e manutenção

7. Manipulo ON/OFF e regulação da potência térmica

8. Manopla de regulacao da temperatura ambiente
9. LED acendimento aparelho

2 - INSTALLação

• O aparecido não requireu instalação e deve ser usado apenas como um aparheiro portátil.
• Depois deutar a embalagem, verifique a integridade do aparelho; em caso de dudida, não o utilize e contacte pessoal qualificado profissionalmente.
  Desenrole totalmente o cabo de alimentacao eltrica.
• Coloque o aparelho num ambiente adequado e sobre una superficie estavel e plana.

• Certifique-se de que cortinas ou outros objetivos não obstruem o fluxo de ar (fig. 3).

• Deixe pelo menos 1m de espaço livre nos lados, às do aparelho e acima do aparelho (fig. 1).

• Assegure-se que a manopla (7) esteja posicionada en "0".
  Lique a ficha na tomada de corrente.

• Certifique-se de que os@dados de rede correspondem ao que é muito na place de dados do aparelho.

• Posizione o cabo em zones livres de passagem para prevenir os riscos de tropeçamento.

3 - UTILIZAZão

• O LED (9) acende-se quando o Manipulo (7) é colocado em qualquer modo de funciona para sinalizar que o aparecido está a funciona.

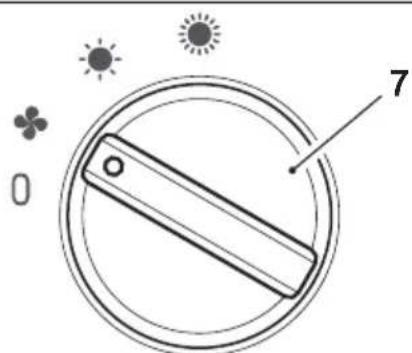

Manopla "7"

• Manopla na posicao “ 0”: aparelho desligado
• Funcão "VENTILACAO": gire a manopla na posicao".
• Função “POTÊNCIA MINIMA”: gire a manopla na posicao “”.
• Função “POTÊNCIA MAXIMA”: gire a manopla para a posicao “”。

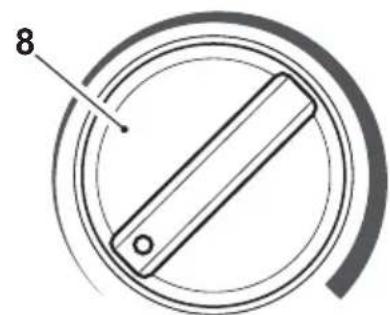

Manopla "8" - Termóstato

Inicio o aparecido rodando a manopla (7) para a posicao “ ” ou para a posicao
- Para configurar a temperatura ambiente para um determinado valor (termostato), gire o botão "8" no sentido horário até que pare.
- Uma vez atingida a temperatura desejada na divisão, rode lentamente o botão "8" no sentido anti-horário, às que o aparecido deslique-se.
- Neste punto, o aparelho reativará automaticamente quando a temperatura ambiente cair acima do limite definido e desligar-se-a novamente quando a temperatura ambiente atingir o valor definido.

3.1 - FUNCÉO ANTI-FROST

Paraatarv afuncao anticongelante,eneecessario que o manipulo (8)esteja no minimo, enquanto o manipulo (7) está na posicao * ou na posicao **;desta forma, quando a temperatura cai abaixo de 5^ ,a funcao e ativada automaticamente.

4 - PROTEÇÃO SOBREAQUCIMENTO

• Este produit está protegado por uma proteção contra sobreaquecimento que desliga o aparecido automaticamente em caso de sobreaquecimento grave. Neste caso específico:

• desligue a ficha da tomada de corrente;

• espere circa de 30 Minutes paraDEXAR ARREFECER;
• encontrar a possível causa de sobreaquecimiento (ou seja, qualquer coisa que cubra o aparelho);

• verifique se há danos no aparelho, no cabo de alimentação e na ficha.

• Se não houver danos:

• ligue a ficha na tomada de corrente;

• reinicie o aparelho.

Se o aparecido permanece acreda desligado, contacte o service de assistência.

5 - VERIFICAÇÃO DE SEGURANÇA (INTERRUPTOR ANTIBASCULAMENTO)

• Se o aparelho cair ou virar, o interruptor antibasculamento é ativado, o que o desiga automaticamente.
• É necessário colocar o aparecido na posão vertical para retomar o funciona normal.

6 - MANUTENÇÃO E LIMPEZA

Antes de efetuar qualquer intervencao de limpeza ou manutenao no aparelho desliga-lo girando a manopla (7) em "0". Desligue a ficha da tomada e espere que a ventoinha pare.

• Utilize um pano seco para limpar o aparelho.
• Se o aparelho estiver muito sujo, é possivel usar um pano humedecido comágua morna (máx. 50^ ) e detergente neutro para limpar as partes externas. Seque com um pano seco.
• Use um pincel ou aspirador para remove a poeira das grelhas de entrada/saída de ar (fig. 5).

• Certifique-se de que o aparecido está Completely seco antes de voltar a ligar a ficha à tomada de corrente.

• Não utilize um pano tratado quimicamente ou antiestálico para limpar o aparecido.

• Não use combustível, solvente, massa lubricificante ou solvents semelhantes. Estes produits poderão provocar a rutura ou deformação da superficie de plácico.

• Não utilize áleões, produits químicos ou produits abrasivos para limpar o aparecido.
• Não lave ou vergulhe o aparecido na água.

• Em caso de mau funciona do aparelho, não tente desmontálo, mas entre em contacto com o revendedor ou com o服务于 de assistência técnica.

7 - CONSERVACAO DO APARELHO

• Se não pretende utiliser o aparecido durante um periodo de tempo particulamente longo ou devem ser realizados PTRabalhos que possam produzir muito poeira, recomenda-se que guarde o aparecido da segunte forma:

• Desligue o aparelho e desconecte a ficha da tomada de corrente.

• Coloque o aparelho um local fresco e seco e longe de humidade.

8 - DADOS TÉCNICOS

CALDO CUBIC	Dado Simbolo Valor Unidade
Potência tírmica
Potência tírmica normal	Pnom	1,8 kW
Potência tírmica minima (indicativa)	Pmin	N/A kW
Potência tírmica Tmaxima continua	Pmax,c	1,8 kW
Consumo auxiliar de energia elétrica
À potência tírmica normal	elmax	N/A kW
À potência tírmica minima	elmin	N/A kW
Em modo Standby	elsb	N/A kW

Tipo de potência tírmica/controls da temperatura ambiente	Sim	Não
Potência tírmica monofásica sem controle da temperatura ambiente	□	√
Dias ou mais fasesmanual sem controle da temperatura ambiente	□	√
Com controle da temperatura ambiente por meio de um termódato mecânico	√	□
Com controle eletrónico da temperatura ambiente e temporizador diário	□	√
Com controle eletrónico da temperatura ambiente e temporizador semanal	□	√
Outras opções de controle
Controlo da temperatura ambiente com detectão de presence	□	√
Controlo da temperatura ambiente com detectão de janelas abertas	□	√
Com opção de controlo à distência	□	√
Com controlo de inicialização adaptavel	□	√
Com limitação do tempo deestrutura	□	√
Com termómetro globo preto	□	√

[e-mail]

Olimpia Splendid SpA Via Industriale 1/3, 25060 Cellatica, Brescia, Italy

0-WAARSCHUWINGEN 1

0.1 - ALGEMENE INFORMATIE 1
0.2 - SYMBOLEN 1
0.2.1 - Pictogrammen 1
0.3 - ALGEMEEN ADVIES 2
0.4 - EIGENLIJK GEBRUIK 7
0.5 - NIET BEOOGD EN POTENTIEEL GEVAARLIJK GEBRUIK

1 - BESCHRIJVING APPARAAT EN BEDIENINGSORGANEN. 8
2-INSTALLATIE 8

3 - GEBRUIK. 9
3.1 - ANTI-FROSTFUNCTIE 10

4-BESCHERMINGTEGEN OVERVERHITTING 10
5 - VEILIGHEIDSCONTROLE (antikantelschakelaar) 10
6 - ONDERHOUD EN REINIGING 10
7-BEWARING VAN HET APPARAAT 11
8 - TECHNISCHE GEGEVENS. 11

ILLUSTRATIES

Este sibolo que se encastra no produits ou na respectiva embalagem, indica que o produit nao pode ser tratado como residuo domestico normal, devendo ser entrega num centro de recolha e de reciclagem para aparelhos electrolycicos e electronicos. Para a seu contributo para a eliminação correcta de este produits, protege o ambiente e a saude Pública. A eliminação Incorrecta de resíduos prejudicial o ambiente e a saude. Para obter mais informações sobre a reciclagem de este produits, dirija-se à Câmara Municipal, ao serviços de recolha de resíduos ou a loja ond acquiriu o produits. Este regulamento so é valido para os Estados-membros da UE.
