Hitta enhetens manual gratis SHY S BL/A/90 ELICA i PDF-format.
| Märke | Elica |
| Modell | SHY S BL/A/90 |
| Produkttyp | Lutande köksfläkt |
| Installation | Väggmonterad, utvändig evakuering eller invändig recirkulation |
| Kontroller | 5 tryckkänsliga knappar (T1, T2, T3, T4, T5) |
| Hastigheter | 3 hastigheter + booster |
| Timer | Ja (20 min vid hastighet 1, 15 min vid hastighet 2, 10 min vid hastighet 3) |
| Belysning | LED eller halogen 12V 20W max (G4) |
| Fettfilter | Metall, diskmaskinsäkert, rengörs varje månad |
| Kolfilter | Valfritt för recirkulationsversion, rund eller tvättbar, livslängd 3-4 månader |
| Minsta avstånd från spishäll | 45 cm för elektrisk spis, 65 cm för gas eller kombinerad |
| Strömförsörjning | 230 V ~ 50 Hz (kontrollera märkplåten) |
| Effektförbrukning | Ej specificerad |
| Ljudnivå | Ej specificerad |
| Mått (ca) | Bredd 90 cm (standard), djup och höjd varierar |
| Vikt | Ej specificerad |
| Säkerhet | Automatisk avstängning av boostern efter 5 min, filtermättnadsindikator |
| Underhåll | Rengör utsidan med en fuktig trasa och neutralt rengöringsmedel |
| Garanti | Ej specificerad |
1 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Enligt specifikationerna för ELICA SHY S BL/A/90-fläkten måste det minimi avståndet över en gasugn vara 65 cm.
Viktigt: om installationsanvisningarna för din gasugn anger ett avstånd större än 65 cm, måste du följa detta större avstånd av säkerhetsskäl.
För information, för en elektrisk ugn är det minimi avståndet 45 cm.
Ladda ner instruktionerna för din Lutande fläkt i PDF-format gratis! Hitta din manual SHY S BL/A/90 - ELICA och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. SHY S BL/A/90 av märket ELICA.

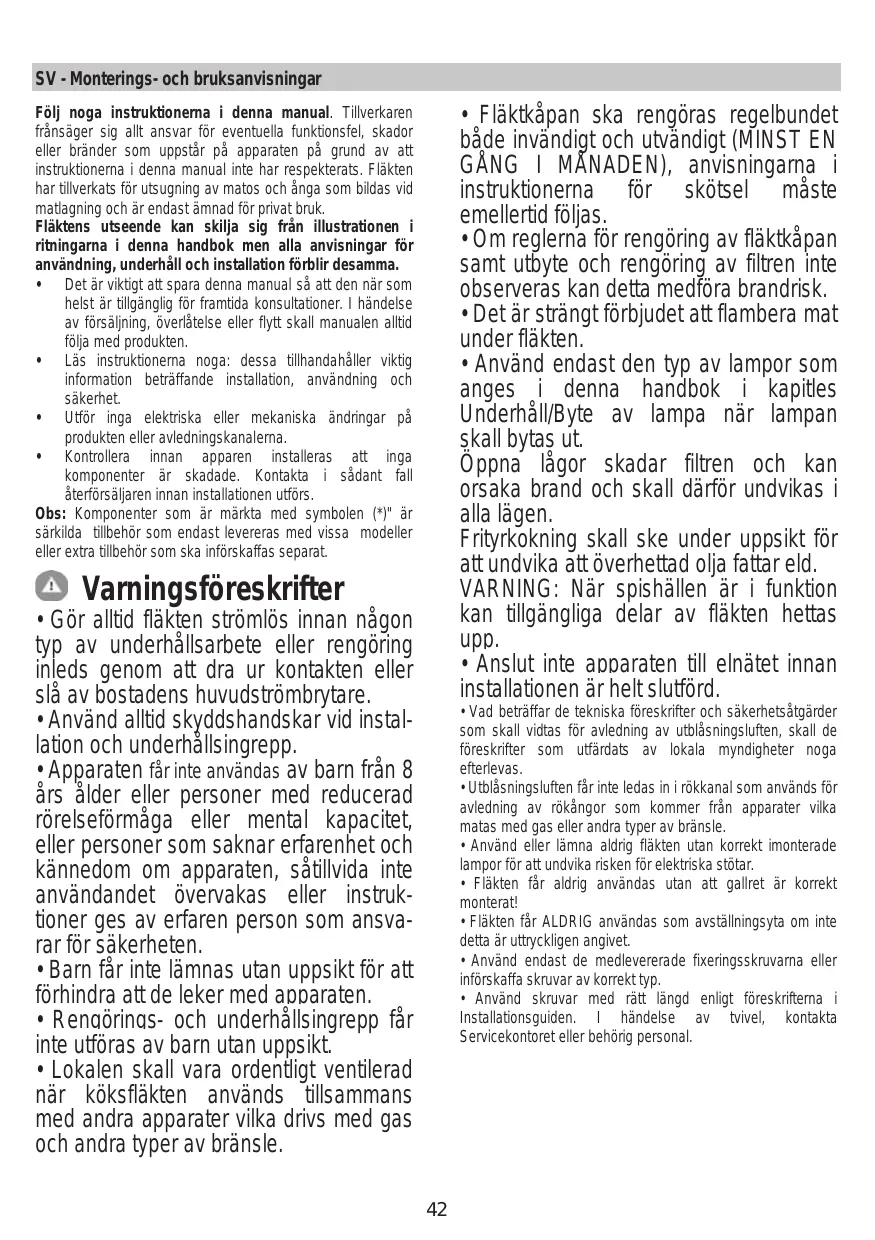

SV Monterings- och bruksanvisningar
Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.
Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.
Obs: Komponenter som är märkta med symbolen (*) är särskilda tillbehör som endast levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.
Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare. - Använd alltid skyddshandskar vid installation och underhållsingrepp. - Apparaten får inte användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten. - Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt. - Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.
Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas. - Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk. - Det är strängt förbjudet att flambera mat under fläkten. - Använd endast den typ av lampor som anges i denna handbok i kapitlet Underhåll/Byte av lampa när lampan skall bytas ut.
Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.
Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld. VARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.
Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas. - Utblåsningsluften får inte ledas i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle. - Använd eller lämna aldrig fläkten utan korrekt monterade lampor för att undvika risken för elektriska stötar. - Fläkten får aldrig användas utan att gallret är korrekt monterat! - Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet. - Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. - Använd skruvar med rätt längd, enligt föreskrifterna i installationsguiden. I händelse av tvivel, kontakta servicekontoret eller behörig personal.
Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).
Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.
Symbolen – på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.
För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.
Apparat utformad, testad och tillverkad i enlighet med:
Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt på fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manual för att förbättra effektiviteten och minimera oljudet.
Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast avsedd för privat bruk.
Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.
Matoset leds ut ur lokalen med hjälp av ett avledningsrör som är fixerat på anslutningsflänsen.
Avledningsröret medlevereras inte och skall införskaffas separat.
Avledningsröret skall ha samma diameter som anslutningsflänsen.
I det fall fläkten är försedd med kolfilter skall dessa tas ur.
Rören och utloppsöppningarna i väggen med vilka fläkten skall anslutas bör ha samma diameter som luftutsläppet (anslutningsflänsen).
I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.
Vi avsäger oss därför allt ansvar gällande denna typ av problem.
Använd så kort rör som möjligt. Röret skall vara så rakt som möjligt (högsta tillåtna vinkel på böjar 90°). Undvik stora skillnader i rörets tvärsnittsarea.
Den utsugna luften avfettas och befrias från odörer innan den leds ut i lokalen igen. När fläkten används med denna version är det nödvändigt att installera ett extra aktivt kolfiltersystem.
Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktens underkant är 45 cm om det är frågan om en elektrisk spis och 65 cm om det är frågan om gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd ska detta respekteras.
Som beskrivits i installationsritningar utför 6 hål (diameter 8 mm, 40 mm djup), i de lägen som visas i bormallen, för att fixera huyen fastet och den öppna spisen. Kontrollera efter installationen att motorhuven och skorsten är helt i linje.
Denna produkt är godkänd för installation på hällar med upp till 6 brännare.
Nätspänningen ska motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt ska denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats, ska en godkänd tvåpolig strömbrytare installeras som garanterar fullständig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.
Kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.
Varning! Byte av elektrisk kabel ska utföras av auktoriserad servicetekniker i syfte att undvika alla typer av risker.
Fläkten är utrustad med fixeringspluggar som passar de flesta typer av vägg/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpliga för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.
| I | II | III> | L | O |
| T1 | T2 | T3 | T4 | T5 |
Tryck in T1 för att aktivera den första hastigheten. När funktionen är aktiverad tänds LED-lampan med fast ljus. Tryck in T1 igen för att stänga av fläkten.
Tryck in T2 för att aktivera den andra hastigheten. När funktionen är aktiverad tänds LED-lampan med fast ljus. Tryck in T2 igen för att stänga av fläkten.
När fläkten är inaktiverad och den första och andra hastigheten är aktiverade, kan den tredje hastigheten aktiveras genom att trycka in knappen T3 och LED-lampan tänds med fast ljus.
Ett andra tryck på T3 kommer att slå på booster-funktionen. Booster-funktionen kan aktiveras endast efter att den tredje hastigheten redan aktiverats. När booster-funktionen är påslagen, börjar LED-lampan T3 att blinka. Medan booster-funktionen är igång är det möjligt att gå till den första eller andra hastigheten genom att trycka in knappen för önskad hastighet T1 eller T2, booster-funktionen stängs av och den valda hastigheten aktiveras.
När booster-funktionen är påslagen, tryck in T3 igen för att stänga av fläkten.
Efter 5 minuter stängs booster-funktionen av automatiskt och den tredje hastigheten aktiveras automatiskt.
Timern kan aktiveras när den första, andra eller tredje hastigheten är aktiverad. När funktionen är aktiverad, tänds både timerns LED-lampa (T4) och lampan för den tidigare valda hastigheten (T1/T2/T3) med fast ljus.
Timerns varaktighet beror på den valda hastigheten:
Timern kan inte aktiveras när booster-funktionen är aktiverad. När tiden går ut stängs fläkten av. När en hastighet är tidsinställd, kan man gå över till andra hastigheter genom att trycka in knappen för önskad hastighet, denna procedur kommer att stänga av timern.
När en hastighet är tidsinställd, kan man inaktivera timern genom att trycka in T4, eller en av de andra inte aktiverade hastigheterna. För att stänga av fläkten, tryck på nytt in hastigheten för vilken man tidigare hade tillämpat tidsinställningen.
Belysningen kan aktiveras när som helst genom att trycka in knappen T5. När funktionen är aktiverad tänds LED-lampan med fast ljus.
Aktiveringen eller inaktiveringen av filterindikatorerna kan utföras endast med avstängd fläkt.
För att nå konfigurationsmenyn, tryck länge på T2+T3, en gång i menyn börjar T1 blinka.
Standardinställningen är:
T2 aktivera/inaktivera indikatorn för fettfiltret. T3
aktivera/inaktivera indikatorn för luktfiltret. För att lämna menyn, tryck länge på T1 eller vänta 10 sekunder.
Fläkten anger regelbundet att filtren behöver genomgå underhåll:
I denna händelse, när användaren rör vid vilken knapp som helst, med avstängd fläkt, kommer gränssnittet i 10" att meddela två typer av behov:
Under dessa 10" är det möjligt att återställa fettfiltret genom att trycka in T1+T2 och återställa luktfiltret genom att trycka in T1+T3. Vid avslutad återställning blinkar knappkombinationen snabbt två gånger. Gränssnittet fungerar nu som vanligt. Observera:
Under de 10" fungerar fläkten normalt, men ingen återkoppling är synlig på hastighetsknapparna. Om ingen procedur utförs under de 10" kommer LED-lamporna att sluta blinka och den synliga återkopplingen återgår till den normala funktionen.
Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!
Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!
Fig. 11
Detta suger upp fetpartiklar som bildas i samband med matlagningen.
Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.
Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.
När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.
Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.
Applicera ett filter på varje sida för att täcka motorfläkt hjulets båda skyddsgaller och vrid dem därefter medurs.
Vid nedmontering vrider man filtret moturs.
Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.
Filtret kan INTE rengöras eller återanvändas.
Kolfiltret kan tvättas varannan månad (eller när indikatorn för filtrets mättning - om sådan finns på er modell - anger att detta är nödvändigt) med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).
Avlägsna allt överflödigt vatten utan att skada filtret och torka det därefter i ugnen med 100 °C i 10 minuter.
Byt ut dynan vart tredje år och varje gång filtret skadats.
Koppla ur apparaten från elnätet.
Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.
Byt ut den trasiga lampan med en lampa av samma typ enligt anvisningarna på märkplåten eller intill fläktens lampa.
LED-lampa: Kontakta tekniska servicekontoret för byte av lysdioderna.
Halogenlampor: 12V - 20W max - G4 (noga med att inte röra dem med händerna).
I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.
OBS! Strömledningen ska bytas ut av auktoriserad teknisk service eller av en elektriker.
När fläkten är påslagen kan man trycka en gång till på T3 för att stänga av köksfläkten.
Lyset kan aktiveras när som helst genom att trycka på tangenten T5.
Aktivering och deaktivering av filterindikatorerna kan endast göras när köksfläkten är avstängd.
För att få åtkomst till konfigurationsmenyn måste man hålla inne
