GEBRUIKSAANWIJZING SHY S BL/A/90 ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

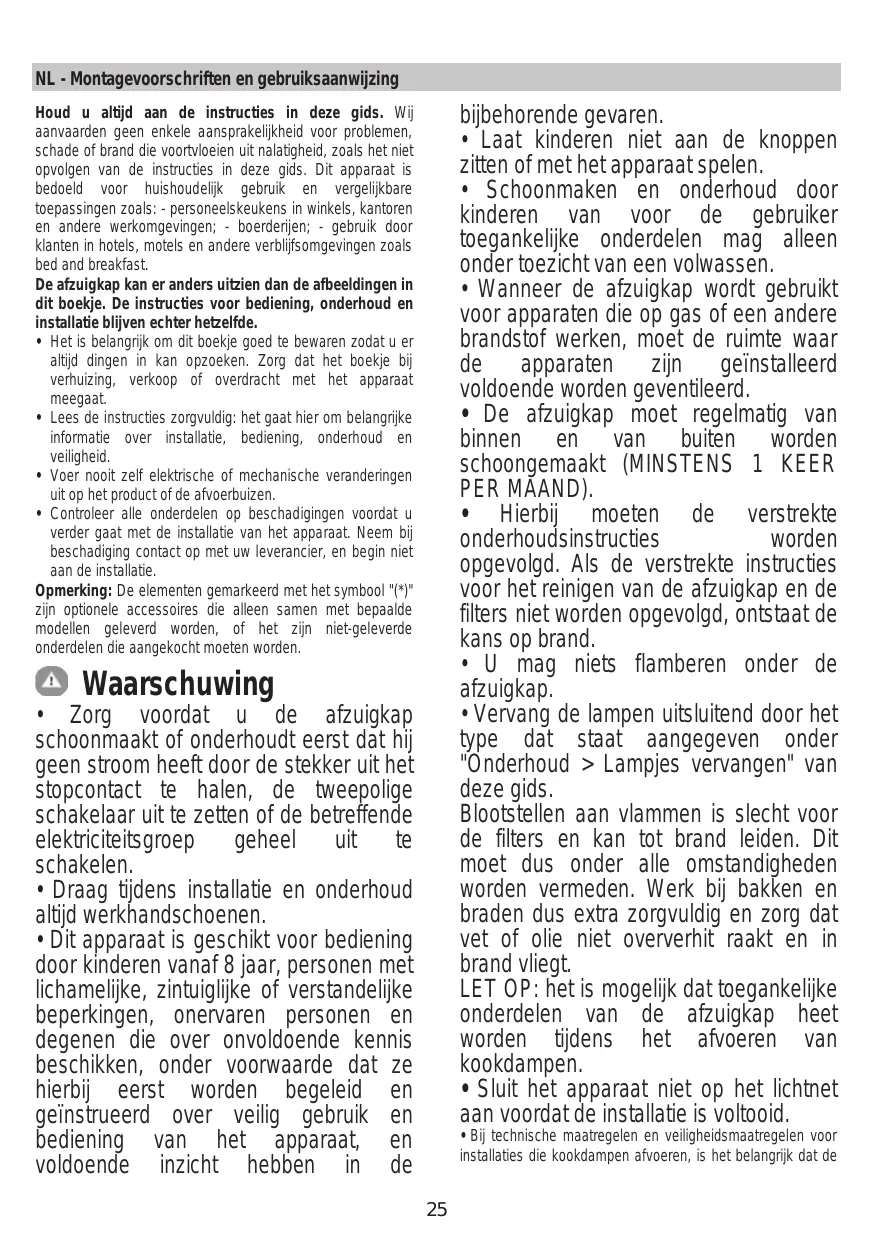

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u altiijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het nicht opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeel Skeukens in winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentatie blijven darüber hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zDat u er allijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installment, bediening, onderhoud en verilgheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het producte de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installmentie.

Opmerking: De elementen gemarkeerd met het symbol (串) - zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zichn Niet-geleverde onderdelen die aangekocht要去en worden.

Waarschuwing

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom hebft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of detretffende elektricitetsgroep geheeluit te schakelen.
• Draagijdens installmenten en onderhoud alsijd werkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de

bijbehorende gevaren.

• Laat kinderen Niet aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijk onderdelen mag alleen onder toezicht van een volwassen.
• Wanner de afzuigkap worden gebrukt voor apparaten die op gas of een andere brandstof werkken,要去 de ruimte waar de apparaten zijn geinstalleerd voldoende worden geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去 de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
  U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verwangen" van deze gids.

B lootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglichd dat toegankelijkere onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op het lichtnet aan voordat de installment is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de

lokale wet- en regelgeving nauwkeurig worden gevolgd.

• De afgezogen luckt mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
  Zorg dat de lamp op de juiste manier is geplaatst onions anders de kans ontstaat op elektrische schokken, zichs als de kap Niet worden gelebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roovers.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautorieerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wannerieit de in deze instructies vermelde schroeven worden gebrukt of als het apparaat nicht volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan.
• Sluit het product Niet aan op een (programmeerbare) timer, exter afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier worden afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normala huishoudelijk afval mag worden behandelt. Het product dient te worden afgeveen bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor

correct gebruik om impact op het milieu te verkleinen: zet de afzuiigkap aan op de laagste snelheid wonneur u gaat koken en LAST hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de koolfilter(s) om de afzuiing van kookgeurtjes zo efectief möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief möglich teegen te gaan. Gebruik buizen van de maximale doorsnede Zoals vermeld in deze gids, voor optimale efficientre in minimale geluidsproductie.

Het gebruik

De afzuigkap is gemaakt voor het afzuiigen van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk gebruik. Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde lucht uit het pand gevoerd via een speciala hiervoar geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzugkap.

LET OP!

De afvoerbuis worden Niet meegeleverd en moet afzonderlijk worden aangeschäft. De afvoerbuis要去 bezelfde doorsnede haben als de aansluitring.

LET OP!

Als de afzuigkap is geleverd met een actief kooffilter, moet dit worden verwijderd.

Sluit de afzuigkap aan op een buis metdezelfde doorsnede als de luchtafvoer van de kap (aansluitflens).Deze diameter geldt ook voor eventuale doorvoeropeningen voor de afoerbruis.

Een doorvoeropening en/of buis met eenkleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

• Houd de buis zo kort möglichk.
• Gebruik zo weinig möglich elkloeboogkoppelingen (maximale hoek hiervan: 90^ ).
  Vermijd grote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht worden ontvet en ontgeurd en vervolgens.
weer teruggeleid waar de betreffende ruimte.

Om de afzugkap in deze vorm te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zich geinstalleerd.

Het installeren

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuiigkap is 45cm bij een elektrische kookplaat en 65cm , in geval van een gas- of gemengd fornuis. Als in de installment-instructies van een gaskookplaat een grotere afstand worden genoemd,要去 de grotere afstand worden gebruikt.

Om de kap en de draagbeugel van de schouw te bevestigen boor 6 gaten (0 8mm 40 mm diep) op deplaatsen aangegeven op de boormal, volgens de installmentetekingen. Na de montage contrôleer dat de afzuigkap en de schouw perfect uitgelijnd zijn.

Het product is goedgekeurd voor installmentes op kookvlakken met hooqstens 6 pitten.

! Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuiigkap. Als de afzuiigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatione bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatione neteerereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet worden aangesloten om de juiste werkking te controlen.

Attentie! De voedingskabel要去 door de bevoegde technische assistentie diest worden verrangen om ieder risico te voorkomen.

Montage

Voordat u met de installment begint:

• Controller of de afmelingen van het aangeschafte product geschikt zijn voor het gekozen installmentiegebied.
• Verwijder de möglichk meegeleverde kooffilter(s) (*)(zie ook het betreffende onderdeel van deze gids). Kooffilter(s)要去(en) alleen aanwezig zijn als de afzuigkap in de filtratievorm要去 worden gebruikt.
• Controller (na transport) of er geen meegeleverde materialien in de afzugkap zitten (bjv. verpakte schroeven (), garantiebewijs ()) etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te konnen bevestigen. Ulteraard moet de gekwalificeerde installmentonteur zich ervan verzekeren dat het gebruekte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond要去en sterk genoeg zijn om het gewicht van de afzuigkap te konnen houden.

Geen tegels, voegspecie of siliconenkit aanbrengen gegen of onder dit toestel. Alleon opbouwmontage.

Werking

I	II	III>	L
T1	T2	T3	T4	T5

Eerste snelheid (T1)

Druk op T1 om de eerste snelheid te activeren. Bij actieve functie gaat de LED continu branden. Druk nogmaals op T1 om de afzuigkap uit te schakelen.

Tweede snelheid (T2)

Druk op T2 om de tweede slelheid te activeren. Bij actieve functie gaat de LED continu branden. Druk nogmaals op T2 om de afzuigkap uit te schakelen.

Derde slenlheid en BOOSTER (T3)

Wanner de afzugkap isuitgeschakeld,of de eerste of detweede snelheid is actief,kan de derde snelheid geactiveerd worden met de toets T3; de LED gaat continu branden.

Nog een druk op T3 zal de booster activeren. De booster kan alleen geactiveerd worden als de derde slelheid al actief is. Bij ingeschakelde booster begint de LED T3 te knipperen. Bij functionerende booster is het möglichk om over te gaan maar de eerste of tweede slelheid door op de toets van de gewenste slelheid T1 of T2 te drukken: de booster wordenuitgeschakeld en de geseleeteerde slelheid worden geactiveerd.

Druk bij actieve booster nogmaals op T3 om de afzuigkap uit te schaken.

Na 5^ wordt de booster automatisch uitgeschakeld en wordt de derde sleidheid geactiveerd.

Timer (T4)

De timer kan geactiveerd worden als de eerste, de tweede of deerde slelheid actief is. Als de functie actief is, zullen zowel de LED van de Timer (T4) als die van de erder geselecteerde slelheid (T1/T2/T3) continu branden.

De duur van de timer is afhankelijk van de geselecteerde slelheid:

Eerste snelheid T1 = duur 20'

Tweede slelheid T2 = duur 15'.

Derde snelheid: T3 = duur 10'.

De timer kan nicht geactiveerd worden verwilj de booster actief is. Na het verz讲究en van de tjid worden de afzuiigkapuitgeschakeld. Wanner voor een snelheid de functie timer actief is, kan worden overgegaan maar de andere snelheden door op de toets van de gewenste snelheid te drukken; deze handeling zal de timer uitschaken.

Wonneer voor een sleheid de functie timer actief is, kan de timer worden uitgeschakeld door te drukken op T4 of op een van de andere Niet-actieve sleheden. Druk, om de afzugkapuit te schakenen, nogmaals op de sleheid waarvoor erder de functie timer werd geactiveerd.

Verlichting (T5)

De verlichting kan op elk gewenst moment worden ingeschakeld door te drukken op de toets T5. Bij actieve functie.gaat de LED continu branden.

Installing filter

De activering of deactivering van de lampjes van het filter kan alleen gebeuren bijuitgeschakelde afzuigkap.

Houd, om het configurati菜单 te openen, T2+T3 lang ingedrukt; nadat het menu is geopend, begint T1 te knipperen. De standardinstelling is:

vetfilter lampje (T2) aan, dus actief;

• geurfilter lampje (T3)uit,dus Niet actief.

T2 activeert/deactivateert het lampje van het vetfilter. T3 activeert/deactivateert het lampje van het geurfilter. Houd, om het menu af te sluiten, T1 lang ingedrukt of wacht 10''

Herstel filter

De afzuigkap zal met regelmatige intervallen aangeven dat de filters要去en worden onderhoden:

• vetfilter om de 40uur;

• geurfilter om de 160 ur.

Wonneer de gebruiker in dit geval, bijuitgeschakelde afzuigkap, op een willekeurige toets drukt, za de interfacedegurende 10^ twee möglichke opties signaleren:

• als T1+T2 knipperen: onderhoud vetfilter;

• als T1+T3 knipperen: onderhoud geurfilter.

Tijdens de 10'' is het mogelijk om het vetfilter te herstellen door te drukken op T1+T2 en het geurfilter te herstellen doorte drukken op T1+T3. Aan het einde van het herstel zullen de betreffende toetsencombinaties twee maal snel knipperen. De interface functioneert nu normala.

Opgelet: De afzuigkap zal gedurende de 10'' normal functioneren, maar de visuele feedback van de snelheidstoetsen ontbreekt.

Als er gedurende de 10'' geen handelingen worden uitgevoerd, honden de LEDs op met knipperen en functioneert de visuele feedbackeer als normal.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeijaar schoonmaakmiddel. GEBRUK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUK GEEN ALCOHOL!

Vetfilter

afb. 11

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter要去iade maand worden gereinigld met een Niet-agressief reingingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortsteprogramma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeft echter geen invloed op de filterwerking.

Trek aan de verende hendel om het vetfilter te verwijderen.

Koolstoffilter (alleen voor filterend apparaat)

Absorbeert ongewenste kookgeurtjes. Rond koolstoffiler

Plaats aan allebei de kanten van de aanzuigmotor een koolstofffilter over de beschermroosters en draai ze met de klok mee vast.

Om de filters te demonteren, draait u ze gegen de klok in.

Wanner het kooffilter enigeijd is gebruikt, raakt het verzadigd, afhankelijk van welk type voedsel worden bereid en hoe vaak het vetfilter worden schoongemaakt.

De cartridge moet in ieder geval na vier maanden gebruik worden verrangen.

Het kooffilter mag NIET worden gewassen of geregenereerd.

afb. 12a

Wasbaar koolstoffilter

Het koolestoffilter kan om de twee maanden gewassen worden (of als de filter verzadiging indicatie - indien aanwezig op het model in Uw bezit - dezeoodzaak aangeeft) in warm water met een hiervoor geschikt wasmiddel, of in de vaatwasser op 65^ (in het geval van het reinigen in de vaatwasser, een complete wascyclus gebruiken en geen andere vaat in de machine).

Verwijder het overtollige water zonder het filter te beschadigden, daarna het matje 10 minutes lang in de oven op 100^ doen om het goed te drogen.

Vervang het matje minimaal om de 3aar of indien het beschadigd is.

afb. 12b

Vervanging lampjes

afb. 10

Koppel het apparaat los van het lichtnet.

Waarschuwing! Wacht tot het lampje is afgekoeld voordat u het aanraakt.

Vervang lampjes alleen door hetzelfde type volgens de specifications op het productetiket of bij de lampvoet.

1. haal de bescherming weg door het op te lichten met eenkleine schroevendraier of iets dergelijks.
2. verrang het kapotte lampje met een LED lampje of een halogeleenlampje metdezelfde eigenschappen,zaals aangegeven op het typeplaatje of naast het lampje zelf: LED lampje:Voor de verranging neem contact op met de technische assistentie.

Halogeen lampje: 12V - 20W max - G4 (raak de lampjes nicht met blote handen aan).

1. Sluit de lampenkap一周 (klikt op+zijnplaats).

Als een lampje het Niet doet, kijkt u of ze goed zich geplaatst voordat u om technische ondersteuning vraagt.
